PLC实训试题库.doc

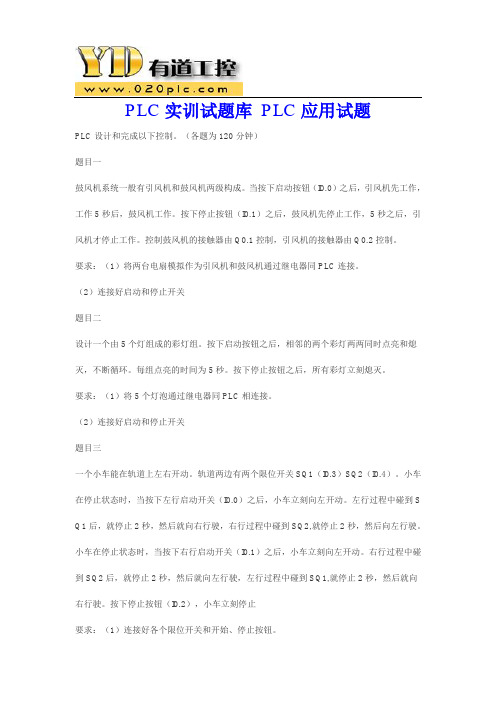

PLC实训试题库PLC应用试题PLC设计和完成以下控制。

（各题为120分钟）题目一鼓风机系统一般有引风机和鼓风机两级构成。

当按下启动按钮（I0.0）之后，引风机先工作，工作5秒后，鼓风机工作。

按下停止按钮（I0.1）之后，鼓风机先停止工作，5秒之后，引风机才停止工作。

控制鼓风机的接触器由Q0.1控制，引风机的接触器由Q0.2控制。

要求：（1）将两台电扇模拟作为引风机和鼓风机通过继电器同PLC连接。

（2）连接好启动和停止开关题目二设计一个由5个灯组成的彩灯组。

按下启动按钮之后，相邻的两个彩灯两两同时点亮和熄灭，不断循环。

每组点亮的时间为5秒。

按下停止按钮之后，所有彩灯立刻熄灭。

要求：（1）将5个灯泡通过继电器同PLC相连接。

（2）连接好启动和停止开关题目三一个小车能在轨道上左右开动。

轨道两边有两个限位开关SQ1（I0.3）SQ2（I0.4）。

小车在停止状态时，当按下左行启动开关（I0.0）之后，小车立刻向左开动。

左行过程中碰到S Q1后，就停止2秒，然后就向右行驶，右行过程中碰到SQ2,就停止2秒，然后向左行驶。

小车在停止状态时，当按下右行启动开关（I0.1）之后，小车立刻向左开动。

右行过程中碰到SQ2后，就停止2秒，然后就向左行驶，左行过程中碰到SQ1,就停止2秒，然后就向右行驶。

按下停止按钮（I0.2），小车立刻停止要求：（1）连接好各个限位开关和开始、停止按钮。

（3）只有在停止状态下，左行启动开关和右行启动开关才起作用。

题目四计算PLC输入端的脉冲个数，当脉冲个数大于PLC某个变量存储器的设定值时，PLC所控制的灯泡发光，经过由PLC位存储器的设定值的时间后，灯灭。

要求：脉冲输入端的信号及复位信号由人机界面提供，存储器的设定值（十进制）由人机界面设定并显示；正确连接PLC的输出端的信号，使PLC能正常工作。

题目五利用人机界面设计一电机正反转控制的程序，具体要求是：1、按下启动按钮（用人机界面设计）电机正转启动，间隔一定时间后（时间由人机界面设定，并可以调整，十进制显示）电机反转，经过一定时间延时（时间也由人机界面设定，十进制显示），电机停止运行；2、电机在运行中按下停止按钮（用人机界面设计）电机也能停止工作；3、正确连接PLC的输出信号（主要是断电器的与PLC输出端的连接）。

5、简述PLC的扫描工作过程。

6、为什么PLC中软继电器的触点可无数次使用？7、PLC按I/O点数和结构形式可分为几类？8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。

（×）2、CPU224型PLC本机I/O点数为14/10。

（√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。

（×）4、间接寻址是通过地址指针来存取存储器中的数据。

（?√??）5、存储器AI、AQ只能使用字寻址方式来存取信息。

（?√??）四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下公司，1970年；B、德国西门子公司，1969年；C、美国通用公司，1968年；D、美国数字设备公司，1969年。

2A3、A、4、A、C、5、 D ）A、6A、7、AC8AC、变量存储器D、内部存储器9、CPU224XP型PLC有几个通讯端口（A ）A、2个B、1个C、3个D、4个第三章一、填空题1、输出指令（对应于梯形图中的线圈）不能用于输入过程映像寄存器。

2、SM 0.1在首次扫描时为ON，通常用来进行程序初始化；SM0.0一直为 ON。

3、接通延时定时器TON的使能（IN）输入电路为ON时开始定时，当前值大于等于预设值时其定时器位变为 1，梯形图中其常开触点接通，常闭触点断开。

4、接通延时定时器TON的使能输入电路 OFF 时被复位，复位后梯形图中其常开触点断开，常闭触点接通，当前值等于 0 。

5、有记忆接通延时定时器TONR的使能输入电路 ON 时开始定时，使能输入电路断开时，当前值不变。

使能输入电路再次接通时继续定时。

必须用复位指令来复位TONR。

6、断开延时定时器TOF的使能输入电路接通时，定时器位立即变为 1 ，当前值被复位。

7、TONR的启动输入端IN由“1”变“0”时定时器复位。

（?×）8、定时器定时时间长短取决于定时分辨率。

PLC项目实训（FX N系列）期末考试试卷姓名 _________ 学号____________ 成绩_______ 、选择题（每题2分，共50 分）1第一台PLC生的时间是A. 1967 年B . 1968 年C . 1969 年：D. 1970 年2、PLC控制系统能取代继电一接触器控制系统的（）部分。

A.整体B .主电路C .接触器D .控制电路3、在PLC中程序指令是按“步”存放的，如果程序为8 000步，则需要存储单元（）K 。

A. 8 B . 16 C . 4 D . 24、一般情况下对PLC进行分类时，I /O点数为（）点时，。

可以看做大型PLGA.128 B . 256 C . 512 D . 1 0245、对以下四个控制选项进行比较，选择PLC控制会更经济更有优势的是（）。

A. 4台电动机B . 6台电动机C . 10台电动机D . 10台以上电动机6、（）是PLC的核心。

A. CPU B .存储器C .输入/输出部分 D .通信接口电路7、用户设备需输入PLC的各种控制信号，通过（）将这些信号转换成中央处理器能够接收和处理的信号。

A. CPU B .输出接口电路C .输入接口电路D . EEPROM8、扩展模块是为专门增加PLC的控制功能而设计的，一般扩展模块内没有（）。

A. CPU B .输出接口电路C .输入接口电路D .链接接口电路9、PLC每次扫描用户程序之前都可执行（）。

A.与编程器等通信B .自诊断C .输入取样D .输出刷新10、在PLC中，可以通过编程器修改或增删的是（）。

A.系统程序B .用户程序C .工作程序D .任何程序11、FX2N系列PLC的X/Y编号是采用（）进制。

A.十B .八C .十六D. 二12、FX2N的输出继电器最大可扩展到（）点。

A. 256 B . 40 C . 184 D.12813、FX2N的初始化脉冲继电器是（）。

A. M8000 B . M8001 C . M8002 D.M800314、FX2N系列PLC的定时器T的编号是采用（）进制。

一、PLC实训题目：1、基于profibus-dp通讯的s7-300/s7-200电机多段速控制2、基于s7-300 /profibus-dp通讯与西门子变频器MM420的电机控制3、基于s7-300 /profibus-dp通讯与北京鼎实PIO-AI6AO4DIO8模块的自动配料生产线控制4、采用wincc与s7-200/profibus-dp的温度控制5、采用wincc与西门子变频器MM420/profibus-dp的电机控制6、HMI与MM420的直接通讯与控制二、实训要求：1、s7-200连接MM420变频器的I/O点，对电机进行多段速控制，s7-300通过profibus-dp与s7-200通讯，并对s7-200进行控制。

2、s7-300通过profibus-dp与MM420变频器进行通讯，能够对变频器参数进行读写，并且可以进行主频率给定。

3、s7-300通过profibus-dp与北京鼎实PIO-AI6AO4DIO8模块进行通讯，将自动配料生产线作为控制对象。

4、利用s7-200对温控对象进行温度闭环控制，pc机通过profibus-dp 与s7-200连接对其进行wincc监控，实现给定值及pid参数的设定。

5、pc机通过profibus-dp与MM420变频器连接对其进行wincc监控，实现变频器参数的读写与主频率的给定。

6、利用HMI通过profibus-dp与MM420变频器连接对其进行wincc flexible监控，通过在线模拟功能实现变频器参数读写与主频率给定。

三、现有实验设备：1、s7-300两套2、s7-200十套3、cp5611板卡五套4、em277模块五套5、变频器profibus-dp接口模块五套6、实验对象模块四、参考资料：1、西门子变频器MM420手册2、北京鼎实PIO-AI6AO4DIO8模块使用手册3、em277使用手册4、西门子标准驱动产品通讯手册5、西门子工业网络通信指南。

plc实验试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC中，输入继电器的英文缩写是：A. I/OB. I/RC. O/RD. I/P答案：B3. 下列哪个不是PLC的特点？A. 高可靠性B. 可编程性C. 可扩展性D. 低价格答案：D二、填空题1. PLC的编程语言包括______、______和结构化文本等。

答案：梯形图、功能块图2. PLC的输出接口可以连接到各种类型的执行元件，如______、______和电磁阀等。

答案：继电器、接触器三、简答题1. 简述PLC的工作原理。

答案：PLC的工作原理是，通过编程语言编写的程序存储在PLC的内存中，当PLC接收到输入信号时，它会根据程序逻辑执行相应的输出动作，从而控制外部设备。

2. PLC在自动化生产线中扮演什么角色？答案：PLC在自动化生产线中扮演控制中心的角色，它负责接收传感器等输入设备的信息，根据预设的程序逻辑处理这些信息，并输出控制信号给执行元件，以实现对生产线的精确控制。

四、编程题1. 编写一个PLC程序，实现当按钮S1按下时，继电器K1闭合，当按钮S2按下时，继电器K1断开。

答案：(1) LD S1OUT K1(2) LD S2OUT K1/OFF五、案例分析题1. 某工厂的生产线需要实现自动控制，要求当生产线上的传感器检测到产品时，启动传送带，传送带运行一段时间后，自动停止。

请描述如何使用PLC实现这一控制逻辑。

答案：首先，将传感器的输出信号连接到PLC的输入接口。

在PLC 程序中，编写一个逻辑，当传感器检测到产品时，输出信号触发传送带启动的继电器闭合。

同时，设置一个定时器，当传送带运行到设定的时间后，定时器动作，输出信号使传送带停止的继电器闭合。

P L C实训试题库plc模拟试题和答案一、单项选择（30分）1、PLC是在什么控制系统基础上发展起来的A、电控制系统B、单片机C、工业电脑D、机器人正确答案：A2、一般而言,PLC的I/O点数要冗余多少?A、10%B、5%C、15%D、20%正确答案：A3、PLC设计规范中,RS232通讯的距离是多少?A、1300MB、200MC、30MD、15M正确答案：D4、PLC的RS485专用通讯模块的通讯距离呢?A、1300MB、200MC、500MD、15M正确答案：C5、工业中控制电压一般是多少伏A、24VB、36VC、110VD、220V正确答案：A6、工业中控制电压一般是直流还是交流A、交流B，直流C、混合式D、交变电压正确答案：B7、请写出电磁兼容性英文缩写、A、MACB、EMCC、CMED、AMC正确答案：B8、在PLC自控系统中,对于温度控制,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX0N－3A正确答案：C9、三菱FX系列PLC普通输入点,输入响应时间大约是多少ms? A100 ms ，B、10ms C、15 ms D、30 ms正确答案B10、FX1S系列最多可以有多少个点的PLC?A、30B、128C256D、1000正确答案：A11、FX1N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：B12、FX2N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：C13、M8013的脉冲输出周期是多少?A、5秒，B、13秒C、10秒D、1秒正确答案：D14、M8013的脉冲的占空比是多少?A、50%B、100%C、40%D、60%正确答案：A15、 PLC外部接点坏了以后,换到另外一个好的点上后,然后要用软件中的哪个菜单进行操作A、寻找B、替换C、指令寻找正确答案：B16、PLC电池电压降低至下限,应怎么处理:A、没关系B、及时更换电池C、拆下电池不管正确答案：B17、十六进制的1F,转变为十进制是多少?A、3118、工业级模拟量,哪一种更容易受干扰、A、uA级B、mA级C、A级D、10A级正确答案：A19、一般而言,FX系列PLC的AC输入电源电压范围是多少?A、DC24VB、86-264VACB、220－380VAC D、24VAC－220VAC正确答案：B20、三菱FX型PLC一个晶体管输出点输出电压是多少A、DC12VB、AC110VC、AC220VD、DC24V正确答案：D21、三菱FX型PLC一个晶体管输出点输出电流是多少A、1AB、200 mAC、300 mAD、2A正确答案：C22、三菱FX型PLC输出点中，继电器一个点最大的通过电流是多少A、1AB、200 mAC、300 mAD、2A正确答案：D23、PLC的RS485专用通讯板的通讯距离呢?A、1300MB、200MC、500MD、50M正确答案：D24、在PLC自控系统中,对于压力输入,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX2N－232BD正确答案：A25、一般公认的PLC发明时间为A、1945B、1968C、1969D、1970正确答案：C26、十六进制的F,转变为十进制是多少?A、31B、32C、15D、29正确答案：C27、三菱PLC中,16位的内部计数器,计数数值最大可设定为A、32768B、32767C、10000D、100000正确答案：B28、FX主机,读取特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：A29、FX主机,写入特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：B30、 FX系列PLC中LDP,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：B31、 FX系列PLC,主控指令应采用A、 CJB、MCC、GO TOD、 SUB正确答案：B32、 FX系列PLC中PLF,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：A33、 FX系列PLC中SET,表示什么指令A、下降沿B、上升沿C、输入有效D、置位正确答案：D34、 FX系列PLC中RST,表示什么指令A、下降沿B、上升沿C、复位D、输出有效正确答案：C35、 FX系列PLC中OUT,表示什么指令A、下降沿B、输出C、输入有效D、输出有效正确答案：B36、STL步进是顺控图中,S10—S19的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：B37、 STL步进是顺控图中, S0—S9的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：A38、 FX系列PLC中,16位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：B39、 FX系列PLC中,16位减法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：C40、 FX系列PLC中,32位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：A41、 FX系列PLC中,32位减法指令应用A、DADDB、ADDC、DSUBD、MUL正确答案：C42、M0—M15中,M0,M3数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、12正确答案：B43、M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、5正确答案：D44、M0—M15中,M0,M1数值都为1,其它都为0,那么,K4M0数值等于多少？A、1B、2C、3D、5正确答案：C45、M0—M15中,M0数值都为1,其它都为0,那么,K4M0数值等于多少？A、4B、3C、2D、1正确答案：D46、M8013是归类于A、普通继电器B、计数器C、特殊辅助继电器D、高速计数器正确答案：C47、M8002有什么功能A、置位功能B、复位功能C、常数D、初始化功能正确答案：D48、FX系列PLC中,读取内部时钟,用什么指令A、TDB、TMC、TRDD、TRDW正确答案：C49、FX系列PLC中,比较两个数值的大小,用什么指令A、TDB、TMC、TRDD、CMP正确答案：D50、 FX系列PLC中,16位的数值传送指令A、DMOVB、MOVC、MEAND、RS正确答案：B51、 FX系列PLC中,32位的数值传送指令A、DMOVB、MOVC、MEAND、RS正确答案：A52、 FX系列PLC中,32位乘法指令应用A、DADDB、ADDC、DSUBD、DMUL 正确答案：D53、 FX系列PLC中,16位乘法指令应用A、DADDB、ADDC、MULD、DMUL 正确答案：C54、 FX系列PLC中,16位除法指令应用A、DADDB、DDIVC、DIVD、DMUL正确答案：C55、 FX系列PLC中,32位除法指令应用A、DADDB、DDIVC、DIVD、DMUL正确答案：B56、 FX系列PLC中,位右移指令应用A、DADDB、DDIVC、SFTRD、SFTL 正确答案：C57、 FX系列PLC中,位左移指令应用A、DADDB、DDIVC、SFTRD、SFTL 正确答案：D58、 FX系列PLC中,求平均值指令A、DADDB、DDIVC、SFTRD、MEAN正确答案：D59、 FX系列PLC中,遇到单按钮起动开关,可以选用哪个指令？A、ADDB、SFTRC、ALTD、MEAN正确答案：C60、 FX系列PLC中,当PLC要去外部仪表进行通讯时,可以采用哪种指令？A、ALTB、PIDC、RSD、TO正确答案：C61、热继电器在电路中做电动机的什么保护？A、短路B、过载C、过流D、过压正确答案：B62、PLC的输出方式为晶体管型时，它适用于哪种负载？A、感性B、交流C、直流D、交直流正确答案：C63、二进制数1011101等于十进制数的（）A、92B、93C、94D、95正确答案：B64、步进电机的控制脉冲的电压一般是多少？A、DC24VB、DC12VC、DC5VD、AC220V正确答案：C65、步进电机的加减速是通过改变哪个参数实现的？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：B66、步进电机旋转角度与哪个参数有关？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：A67、FX2N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：A68、 FX1N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B69、 FX1S系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B70、PLC程序中,手动程序和自动程序需要A、自锁B、互锁C、保持D、联动正确答案：B71、步进电机方向控制靠什么信号？A、开关量信号B、模拟量信号C、继电器换向D、接触器换向正确答案：A72、步进电机的细分数代表什么含义？A、转一圈的频率B、转一圈的脉冲C、速度D、电机电流正确答案：B73、在一定的步进电机细分下,旋转角度和哪个参数有关？A、频率B、脉冲数C、脉冲电压D、脉冲占空比正确答案：B74、如果PLC发出的脉冲的频率超过步进电机接收的最高脉冲频率,会发生A、电机仍然精确运行B、丢失脉冲,不能精确运行C、电机方向会变化D、电机方向不变正确答案：B75、步进电机在超过其额定转速时,扭矩会A、增大B、减小C、不变D、都有可能正确答案：B76、步进电机如果用的是DC5V的脉冲输入信号,目前PLC有DC24V的脉冲输出,应怎么办？A、并联一个电阻,2K欧,2WB、并联一个电阻,1K欧,1WC、串联一个电阻,2K欧,1WD、串联一个电阻,2K欧,2KW正确答案：C77、触摸屏通过哪种方式与PLC交流信息？A、通讯B、I/O信号控制C、继电连接D、电气连接正确答案：A78、触摸屏实现数值输入时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C79、触摸屏实现按钮输入时,要对应PLC内部的A、输入点XB、内部辅助继电器MC、数据存贮器DD、定时器正确答案：B79、触摸屏实现数值显示时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C80、触摸屏实现换画面时,必须指定A、当前画面编号B、目标画面编号C、无所谓D、视情况而定正确答案：B81、触摸屏不能替代统操作面板的哪个功能A、手动输入的常开按钮B、数值指拔开关C、急停开关D、LED信号灯正确答案：C82、触摸屏是用于实现替代哪些设备的功能A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：D83、触摸屏密码画面设计,主要运用了触摸屏的哪个功能A、数值输入B、数值显示C、使用者等级D、按钮开关正确答案：C84、触摸屏的尺寸是5、7寸,指的是A、长度B、宽度C、对角线D、厚度正确答案：C二、多项选择（30分）1、 PLC型号选择的两个重要原则:A、经济性原则,B安全性原则,C隨意性原则，D地区性原则正确答案：A，B2、PLC输入点类型的有哪些A、NPN类型，B、 PNP类型C、APN类型D、NAN类型正确答案：A，B3、现代工业自动化的三大支柱、A、PLCB、机器人C、CAD/CAMD、继电控制系统正确答案：A，B，C4、PLC输出点类型的有主要有哪些A、继电器B，可控硅C，晶体管D、IC驱动电路正确答案：A，B，C5、三菱FX系列PLC支持哪种编程方式、A梯形图,B继电接线图,C步进流程图(SFC)D、指令表正确答案：A，C，D6、温度输入传感器有哪两种类型?A、热电阻,B、热敏传感器C热电偶D、热电丝正确答案：A，B7、三菱FX系列PLC内部定时器,定时的时间单位有哪3种?A、0、1S,B、0、01s,C、0、0001D、0、001正确答案：A，B，D8、三菱FX系列PLC内部计数器,有哪两种位数的?A16位,B、8位C、32位D、64位正确答案：A，C9、步进电机控制程序设计三要素A速度 B、方向 C、时间D、加速度正确答案：A，B，D10、PLC温控模块在选取时要考虑什么、A温度范围,B精度，C广度、D使用时间正确答案：A，B11、请写出工厂自动化控制的种典型实现方式A、单片机，B、继电控制系统，C、PLCD、工控机正确答案：A，B，C，D12、通常的工业现场的模拟量信号有哪些A，温度B，压力C，湿度D，亮度正确答案：A，B，C，D13、通常的PLC特殊扩展功能模块有哪些类型A、I/O量扩展输出B、模拟量模块C、高速计数模块D、扩展单元模块正确答案：B，C14、PLC用户数据结构主要有A、位数据B，字数据C、浮点数D、位与字的混合格式正确答案：A，B，D15、 SFC步进顺控图中,按流程类型分,主要有A、简单流程B、选择性分支C、并行性分支D、混合式分支正确答案：A，B，C、 D16、PLC与PLC之间可以通过哪些方式进行通讯A、RS232通讯模块B、RS485通讯模块C、现场总线D、不能通讯正确答案：A，B，C、17、目前PLC编程主要采用哪种工具进行编程A、电脑B、磁带C、手持编程器D、纸条正确答案：A，C、18、PLC机的主要特点是（）A、可靠性高B、编程方便C、运算速度快D、环境要求低E、与其它装置连接方便正确答案：A、B、C、D、E19、基本逻辑门电路有（），利用此几种基本逻辑门电路的不同组合，可以构成各种复杂的逻辑门电路、A、“与”门B、“与非”门C、“或”门D、“或非”门E、“非门”正确答案：A、B、C、D、E20、步进电机程序控制,主要控制参数是A、方向B、角度C、速度D、加速度正确答案：A、B、C、D21、触摸屏的主要尺寸有A、4、7寸B、5、7寸C、10、4寸D、12、1寸正确答案：A、B、C、D22、触摸屏与PLC通讯速度一般有哪些？A、9600bpsB、19200bpsC、38400bpsD、9000bps正确答案：A、B、C23、PLC除了用逻辑控制功能外,现代的PLC还增加了A、运算功能B、数据传送功能C、数据处理功能D、通讯功能正确答案：A、B、C,D24、串行通信根据要求,可分为A、单工B、半双工C、3/4双工D、全双工正确答案：A、B、D25、异步串行通讯接口有A、RS232B、RS485C、RS422D、RS486正确答案：A、B、CS7系列基础知识PLC选择题1（附件答案）1．世界上第一台可编程序控制器PDP-4是 A在1969年研制出来的。

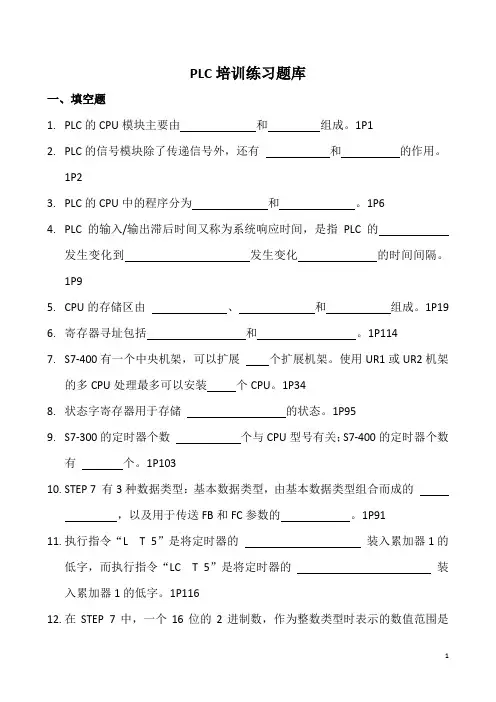

PLC培训练习题库一、填空题1.PLC的CPU模块主要由和组成。

1P12.PLC的信号模块除了传递信号外，还有和的作用。

1P23.PLC的CPU中的程序分为和。

1P64.PLC的输入/输出滞后时间又称为系统响应时间，是指PLC的发生变化到发生变化的时间间隔。

1P95.CPU的存储区由、和组成。

1P196.寄存器寻址包括和。

1P1147.S7-400有一个中央机架，可以扩展21个扩展机架。

使用UR1或UR2机架的多CPU处理最多可以安装 4 个CPU。

1P348.状态字寄存器用于存储的状态。

1P959.S7-300的定时器个数个与CPU型号有关；S7-400的定时器个数有2048 个。

1P10310.STEP 7 有3种数据类型：基本数据类型，由基本数据类型组合而成的，以及用于传送FB和FC参数的。

1P9111.执行指令“L T 5”是将定时器的装入累加器1的低字，而执行指令“LC T 5”是将定时器的装入累加器1的低字。

1P11612.在STEP 7中，一个16位的2进制数，作为整数类型时表示的数值范围是，作为BCD码格式类型时表示的数值范围是。

1P11913.在下载一个项目程序到PLC时，程序块（Blocks）中的系统数据（System data）包括了、和连接表，也应下载到PLC中。

1P15514.CPU模块信息诊断缓冲区内的诊断事件包括、、、、用户程序错误以及用户用SFC52定义的诊断事件。

1P16715.PLC的异步错误是指与或者相关的错误。

1P27616.功能块的变量声明表决定了它的背景数据块的和。

1P24817.CPU中的堆栈是一块特殊的存储区，它采用的规则存入和取出数据。

1P24418.功能FC和功能块FB的局部变量的本质区别在于有无。

1P24919.OB组织块是和之间的接口。

1P26320.一个OB的执行被另一个OB中断时，被中断的OB的局部数据压入局部数据堆栈，被中断的断点处的现场信息保存在和中。

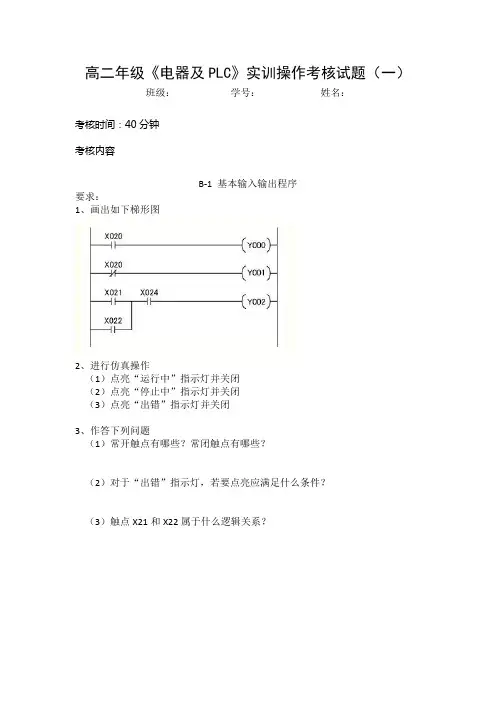

班级：学号：姓名：考核时间：40分钟考核内容B-1 基本输入输出程序要求：1、画出如下梯形图2、进行仿真操作（1）点亮“运行中”指示灯并关闭（2）点亮“停止中”指示灯并关闭（3）点亮“出错”指示灯并关闭3、作答下列问题（1）常开触点有哪些？常闭触点有哪些？（2）对于“出错”指示灯，若要点亮应满足什么条件？（3）触点X21和X22属于什么逻辑关系？班级：学号：姓名：考核时间：40分钟考核内容B-2 标准程序要求：1、画出如下梯形图2、进行仿真操作（1）点亮“运行中”指示灯（2）关闭“运行中”指示灯（3）再次点亮“运行中”指示灯3、作答下列问题（1）对于“运行中”指示灯，哪个触点是启动按钮？哪个触点是停止按钮？（2）此程序实现了什么功能？（3）SET和RST分别是什么指令？班级：学号：姓名：考核时间：40分钟考核内容B-3 控制优先程序要求：1、画出如下梯形图2、进行仿真操作（1）点亮红灯（2）关闭红灯并点亮绿灯（3）关闭绿灯并点亮红灯3、作答下列问题（1）对于红灯，哪个触点是启动按钮？哪个触点是停止按钮？（2）对于绿灯，哪个触点是启动按钮？哪个触点是停止按钮？（3）此程序实现顺序优先控制功能，顺序越靠前还是越靠后优先级越高？班级：学号：姓名：考核时间：40分钟考核内容B-4 输入状态读取要求：1、画出如下梯形图2、进行仿真操作（1）点亮绿灯并使输送带正转（2）机械手动作供给物品（3）关闭绿灯、输送带和机械手3、作答下列问题（1）触点X24，属于什么脉冲触发？即在触点怎样的瞬间动作？（2）触点X20，属于什么脉冲触发？即在触点怎样的瞬间动作？（3）停止按钮X21可以控制哪些输出继电器？班级：学号：姓名：考核时间：40分钟考核内容C-1 基本定时器操作要求：1、画出如下梯形图2、进行仿真操作（1）使门动作上升（2）使门动作下降3、作答下列问题（1）定时器T0的延时时间为多久？（2）定时器T1的延时时间为多久？（3）当定时器的延时时间到后，它自带的常开触点会怎样动作？常闭触点会怎样动作？班级：学号：姓名：考核时间：40分钟考核内容C-2 应用定时器程序-1要求：1、画出如下梯形图（40分）2、进行仿真操作（30分）（1）点亮红灯并使其在3s后关闭（2）点亮绿灯并使其在5s后关闭3、作答下列问题（30分）（1）当按下PB1按钮（X20），红灯是什么状态？（2）当按下再松开PB1，红灯状态会是什么样？（2）当按下PB2按钮（X21），绿灯是什么状态？班级：学号：姓名：考核时间：40分钟考核内容C-3 应用定时器程序-2要求：1、画出如下梯形图2、进行仿真操作（1）点亮绿灯并使其闪烁（2）关闭绿灯3、作答下列问题（1）绿灯闪烁时，它的点亮状态保持时间是多久？（2）绿灯闪烁时，它的熄灭状态保持时间是多久？（3）若想将绿灯的闪烁状态改为亮4秒灭4秒，应该对梯形图进行怎样的修改？班级：学号：姓名：考核时间：40分钟考核内容C-4 基本计数器程序要求：1、画出如下梯形图2、进行仿真操作（1）输送带正转（2）供给物品（3）当“计数上升指示灯”点亮后关闭它3、作答下列问题（1）C0计数器最多可以计数到多少？（2）当计数达到上线后，哪个触点会动作？（3）RST C0可以实现什么功能？。

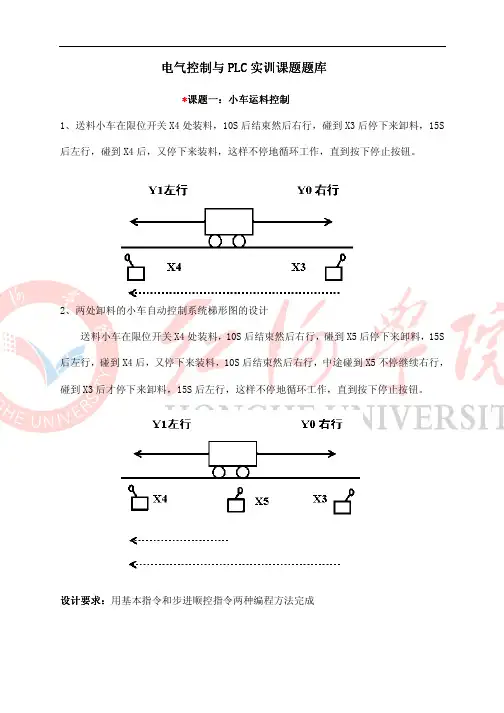

电气控制与PLC 实训课题题库实训课题题库*课题一课题一：：小车运料控制小车运料控制1、送料小车在限位开关X4处装料，10S 后结束然后右行，碰到X3后停下来卸料，15S 后左行，碰到X4后，又停下来装料，这样不停地循环工作，直到按下停止按钮。

2、两处卸料的小车自动控制系统梯形图的设计送料小车在限位开关X4处装料，10S 后结束然后右行，碰到X5后停下来卸料，15S 后左行，碰到X4后，又停下来装料，10S 后结束然后右行，中途碰到X5不停继续右行，碰到X3后才停下来卸料，15S 后左行，这样不停地循环工作，直到按下停止按钮。

设计要求设计要求：：用基本指令和步进顺控指令两种编程方法完成*课题二课题二：：十字路口交通信号灯十字路口交通信号灯的的PLC 控制控制设计要求设计要求：：1、接通交通灯工作开关(X000)后，南北红灯亮60s 时间(同时东西绿灯亮55s 后闪烁3s 停止,而后东西黄灯亮2s 停止)停止；2、南北红灯结束点亮后，东西红灯亮60s 时间(同时南北绿灯亮55s 后闪烁3s 停止,而后南北黄灯亮2s 停止)停止；3、再循环到南北红灯点亮60s 时间停止，如此循环；4、甲指示灯模拟东西向行驶车，乙指示灯模拟南北向行驶车；5、用基本指令和顺控指令（或功能指令）两种编程方法完成。

*课题三课题三：：智能抢答器智能抢答器有4个抢答台，在主持人的支持下，参赛人通过抢先按下抢答按钮回答问题。

当主持人按下抢答按钮后，抢答开始，并限定时间。

在规定的时间内，最先按下按钮的由七段数码管显示该台台号，其他抢答按钮无效，如果在限定的时间内各参赛人在30秒均不能回答，此后在按下无效。

如果在主持人未按下开始按钮之前，有人按下抢答按钮，则属违规，在显示该台台号时，违规指示灯闪亮，其他按钮无效。

各台号数字显示的消除和违规指示灯的关断，都要通过主持人按下复位按钮。

设计要求设计要求：：用基本指令编程方法完成思考思考：：在有人抢答情况下，抢得的队必须在30s 内完成答题。

plc测试题及答案PLC测试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 个人学习计算机C. 个人笔记本电脑D. 公共逻辑计算机答案：A2. PLC的工作原理是基于：A. 顺序控制B. 随机控制C. 循环控制D. 条件控制答案：A3. 下列哪个不是PLC的输入设备：A. 按钮B. 传感器C. 继电器D. 触摸屏答案：C二、判断题1. PLC的编程语言包括梯形图、指令表、顺序功能图、结构化文本等。

（）答案：正确2. PLC的输出设备不能包括电机驱动器。

（）答案：错误3. PLC的扫描周期是固定的。

（）答案：正确三、简答题1. 简述PLC的三个基本功能。

答案：PLC的三个基本功能包括：输入处理、程序执行和输出处理。

2. 描述PLC在工业自动化中的应用场景。

答案：PLC在工业自动化中广泛应用于生产线的控制、机械设备的自动化控制、过程控制以及数据采集与监控等场景。

四、计算题1. 如果一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以执行多少次扫描。

答案：1分钟 = 60秒，1秒 = 1000毫秒，所以1分钟 = 60000毫秒。

10ms的扫描周期意味着每10毫秒执行一次扫描，因此1分钟内可以执行60000 / 10 = 6000次扫描。

五、案例分析题1. 某工厂使用PLC控制生产线，当生产线上的传感器检测到物料不足时，PLC会自动停止生产线。

请分析PLC在此场景中的作用。

答案：在该场景中，PLC作为控制中心，接收来自传感器的信号。

当传感器检测到物料不足时，传感器会发送信号给PLC，PLC接收到信号后，根据预设的程序逻辑，执行停止生产线的操作，以防止因物料不足导致的生产中断或设备损坏。

这体现了PLC在自动化控制中的关键作用，确保生产线的稳定运行和物料管理的自动化。

时进行制动。其控制要求如下：
学
（1）工作过程：
大
范 主拖动电动机单向旋转，可以点动控制，也可以连续运行。 师
术 按下点动按钮 SB1，主接触器 KM1 闭合，电动机旋转。松开点动按钮，KM1 断开，电
动机停转。
技
业 按下自动启动按钮 SB2，主接触器 KM1 闭合，电动机旋转，直至按下点动按钮 SB1 或
法启动；延时 8 秒钟以后，星形接触器 KM2 断开，主接触器 KM1 和三角形接触器 KM3 闭
合，电动机以正常速度运行，直至按下点动按钮 SB1 或停止按钮 SB3。
（2）停止过程：
电动机在运行过程中，按下停止按钮 SB3，所有接触器全部断开，电动机停止运行。
（3）报警及保护
在系统中有急停保护按钮 ES 和电动机过载保护继电器 FR。如果搅拌机运行过程中按
天津职业技术师范大学工程实训中心
第一题 搅拌机控制 有一台搅拌机，用三相交流异步电动机拖动，其控制要求如下： （1）工作过程： 当按下启动按钮 SB1 时，电动机首先正向旋转 15 秒，然后停 5 秒，然后反向旋转 15 秒，停 5 秒，然后再正转……如此循环。 （2）停止过程： 任何时候，按下停止按钮 SB2，电动机停止运行。 （3）报警及保护 在系统中有急停保护按钮 ES 和电动机过载保护继电器 FR。如果搅拌机运行过程中按 下了急停按钮 ES，或者电动机发生过载，则电动机立即停止运转，同时报警指示灯 HL1 以 1 赫兹（50%占空比）的频率闪烁。 系统中有报警解除按钮 SB3，如果系统发生报警，按下此按钮，报警指示灯 HL1 熄灭。
通车道信号为黄色，闪烁 10s 后变为红色。
（3）再过 5s 后人行道变为绿色。
（4）15s 后人行横道绿灯开始以 2s 的周期闪烁。

plc实操试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板答案：A2. PLC的输入信号通常由（）提供。

A. 传感器B. 执行器C. 显示器D. 继电器答案：A3. PLC的输出信号通常用于控制（）。

A. 传感器B. 执行器C. 显示器D. 继电器答案：B4. PLC的扫描周期主要由（）决定。

A. CPU速度B. 程序复杂度C. 内存容量D. 输入输出数量答案：B5. 在PLC编程中，通常使用（）来表示常闭触点。

A. 0B. 1C. XD. Y答案：A6. PLC的编程语言中，（）是结构化文本。

A. Ladder DiagramB. Function Block DiagramC. Structured TextD. Instruction List答案：C7. PLC的通信协议中，（）是最常见的一种。

A. ModbusB. ProfibusC. CANopenD. Ethernet/IP答案：A8. PLC的故障诊断通常可以通过（）来实现。

A. 程序监控B. 系统监控C. 硬件监控D. 所有选项答案：D9. PLC的输入/输出模块通常由（）组成。

A. 电源模块B. 信号模块C. 通信模块D. 所有选项答案：B10. 在PLC编程中，（）用于实现定时功能。

A. 计时器B. 计数器C. 累加器D. 寄存器答案：A二、填空题（每题2分，共20分）1. PLC的输入/输出地址通常以_________和_________的形式表示。

答案：输入地址/输出地址2. PLC的程序存储器通常由_________和_________组成。

答案：RAM/ROM3. PLC的输出类型通常分为_________和_________。

答案：继电器输出/晶体管输出4. PLC的扫描周期包括_________和_________两个阶段。

本试卷共4页，请核对试卷页数，请写上班级、姓名等信息，否则试卷无效。

一、考题名称：PLC控制机械手二、考核内容1．机械手“取与放”搬运系统，定义原点为左上方所达到的极限位置，其左限位开关闭合，上限位开关闭合，机械手处于放松状态。

2．搬运过程是机械手把工件从A处搬到B处。

上升下降，左移和右移均由电磁阀驱动气缸来实现。

3．当工件处于B处上方准备下放时，为确保安全，用光电开关检测B处有无工件。

只有在B处无工件时才能发出下放信号。

4．机械手工作过程：启动机械手下降到A处位置→夹紧工件→夹住工件上升到顶端→机械手横向移动到右端，进行光电检测→下降到B处位置→机械手放松，把工件放到B处→机械手上升到顶端→机械手横向移动返回到左端原点处。

5．机械手连续循环与单次循环可按S08自锁按钮进行选择，当S08为“0”时机械手连续循环，当S08为“1”时机械手单次循环。

6．启动按钮是S01，停止按钮是S02，按停止按钮完成当前运行环节后停止，按启动按钮继续运行。

三、考核要求：1．根据给定的设备和输入输出端口配置表完成控制电路设计，给出PLC控制电路原理图。

2．根据考核内容进行控制程序的设计，给出流程图和梯形图。

3．将梯形图程序写入PLC进行调试，实现考核内容的要求。

4．考核时间：1.5小时。

四、输入/输出端口配置表五、评分标准说明:1.没有任何控制动作实现、出现严重电路连接错误损坏PLC成绩均记为不及格。

2.如有超时者视情况轻重给予酌情扣分直至不及格，如有违反考场纪律者成绩记为0。

以下为答题部分一、PLC控制电路原理图二、流程图三、梯形图四、调试过程及错误改正（如有错误）。

PLC试题一：按下启动按钮，三相异步电动机M实现Y型降压启动（H1、H2）灯亮，延时5秒后，电动机先断开定子绕组的星型连接，再将定子绕组接成三角形（H2灭，H3灯亮）。

按停止按钮停止。

PLC试题二：按下启动按钮SB1，平面工作台实现向左运行，运行过程中碰到SQ1后停止左行，3秒后工作台实现右运行，运行过程中碰到右限位开关SQ2后停止右行，5秒后又实现左行，依次方式循环３次自动停止工作。

在循环工作过程中按下按钮SB1后，工作台失电停止。

□PLC试题三：设计一个步进运转控制器，分别以三个输出灯代表A、B、C三组绕组；要求启动按下按钮SB1后，输出绕组按每秒1步的速率得电，顺序为A—>AB—B—BC—C—CA—A循环，循环三次后自动停止；且任何时候按停止SB2信号就会停止。

□PLC试题四：往返控制：按下启动按钮SB2，平面工作台实现向左运行，运行中触到内限位开关SQ1，工作台开始右运行；若内限位失效，碰到外限位SQ2，工作台瞬时停止，同时L1闪烁报警（1秒1步）；按下右行启动按钮SB3，工作台实现右行，在由行过程中碰触到内限位开关SQ3工作台开始左行；若内限位失效，碰到外限位SQ4，工作抬瞬时停止，同时L1闪烁报警（1秒1步）；要求左右行互锁，按下停止按钮SB1后，工作台失电停行。

可编程控制器的编程方法一、判断题梯形图是程序的一种表示方法。

也是控制电路。

(×)二、单选题1、内外PLC各生产厂家都把(A)作为第一用户编程语言．（A）梯形图(B)指令表(C)逻辑功能图(D）C语言2、（）是一种类似于计算机中汇编语言的助记符指令编程语言．(A)梯形到(B)指令语句表(C)功能图编程(D)高级编程语言．3、利用简易编程器进行PLC编程、调试、监控时，必须将梯形图转化成(B)。

（A）C语言(B）指令语句表(C)功能图编程（D)高级编程语言三简述题、可编程序控制器的编程语言。

答案：可编程序控制器一般采用的编程语言有梯形图、指令语句表，功能图编程、高级编程语言四种1)梯形图是按照原继电器控制设计思想开发的一种编程浯言，它与继电器控制电路图相似是PLC的主要编程语言。

《PLC应用技术》题库（全册,共500分）《PLC应用技术》题库（全册，共500分）一、填空题（每空1分，共60分）1．PLC的主机由、、、等几部分组成。

PLC的存储器分为和两种。

2．置位指令的助记符是，下降沿微分指令的助记符是 .3.PLC的输出有：、和三种形式。

PLC的一个扫描周期可分为、、三个阶段。

4. MPS称为，连续使用次数不得超过次。

END指令称为指令。

5. PLC内的定时器的时钟脉冲有、、三种。

6、定时器或计数器线圈在OUT指令后要设定，形式为K后紧接。

7、OUT指令后，通过其他触点对其他线圈使用OUT指令称为输出。

8、一个触点或触点组控制多个逻辑行的梯形图结构称为输出。

9、串联电路块并联时，分支开始用LD、LDI指令，结束用指令。

10、两个或两个以上的触点串联的电路称为。

11、在程序中，AND、ANI指令改为NOP指令时使相关触点，OR、ORI指令改为NOP指令时使相关触点。

12、主控触点只能画在方向，普通触点只能画在方向。

13、MC的使用次数不超过次，多级嵌套，主控返回时，按的顺序返回。

14、SET称为指令，令操作的元件自保持为ON。

RST称为指令，令操作的元件自保持为OFF。

15、PLF称为微分输出指令。

16、画梯形图时每一个逻辑行应从母线开始，终止于母线。

17、顺序控制就是按照生产工艺要求，在的作用下，根据内部的和顺序控制生产过程有序地进行。

18、FX2系列PLC中状态元件通常有下面五种类型：S0–S9为状态，S10–S19为状态，S20–S499为状态。

19、在实现顺序控制的设备中，输入信号来自于现场的、、接触器触点、传感器的开关信号等。

20、状态元件在步进顺控编程中，必须与组合使用。

21、状态流程图是使用来描述控制任务或过程的流程图。

22、PLC存储器根据读写操作的不同要求，主要分为、和EEPROM三类。

23、FX2系列PLC的输入/输出继电器中继电器只能由外部信号驱动，继电器只能由程序驱动。

题一传送分检机控制装置一、电路功能：设计一个传送机分检大、小球的控制装置。

如果电磁铁吸住大的金属球则将其送到大球箱里，如果电磁铁吸住小的金属球则将其送到小球箱（如图1—1所示）。

二、说明：1．传送分捡机的机械手臂上升、下降由一台电动机驱动，机械手臂的左行、右行运动由另一台电动机驱动。

2．SQ3、SQ2分别为机械手臂的上、下限行程开关，SQ5、SQ4分别为大、小球箱的位置行程开关，SQ1为原始位置行程开关，SQ6为物品箱金属球检测接近开关。

3．金属球的吸放由电磁铁的通断电来完成，吸放时间各为2秒。

4．机械手臂下降捡球行程定时为5秒。

图1—1 分检机装置示意图三、要求：1．合理分配I/O。

2．编写正确规范的控制程序。

3．线路连接正确。

4．进行程序调试达到电路功能。

题二交通信号灯控制系统一、电路功能：设计一个交通信号灯控制系统。

在马路的人行道上，安装了红、黄、绿交通信号灯。

人行道上绿灯亮时，允许行人过马路，这时机动车停止行驶。

红绿灯由马路两边的按钮控制，当有行人要过马路时，按下按钮SB，交通人信号灯按图2—1所示顺序转换，在此过程中按钮不起作用。

试用PLC实现其功能。

断开0.5s图2—1 交通灯示意图二、说明：两个起动按钮分别安装在马路两边，行人要过马路时，按下其中任一只按按钮，都能按图2—1所示转换。

三、要求：1．合理分配I/O，线路连接正确。

2．正确规范地编写指令表控制程序。

3．正确进行程序调试达到电路功能。

题三 并励直流电动机控制一、电路功能：图3—1为并励直流电动机正反转控制和反接制动控制的主电路。

结合该主电路设计一个采用PLC 对并励直流电动机进行串电阻降压启动控制、正反转控制和串电阻反接制动控制。

二、控制要求：1．正反转串R1、R2两级电阻启动，正反转反接制动串R1、R2、R3三级电阻制动。

2．第一级电阻切除延时3秒，第二级电阻切除延时2秒。

3．KA 为过电流继电器作电动机过流保护，KV 电压继电器作反接制动结束时切除制动电源用。

plc培训试题及答案一、单项选择题（每题2分，共10分）1. PLC的全称是：A. Power Line CommunicationB. Programmable Logic ControllerC. Personal Learning CenterD. Public License Control答案：B2. PLC的编程语言不包括以下哪一项？A. 梯形图B. 语句列表C. 流程图D. 汇编语言答案：D3. PLC的扫描周期主要受以下哪个因素的影响？A. 程序复杂度B. CPU速度C. 输入/输出数量D. 所有选项答案：D4. PLC的输出接口类型不包括：A. 继电器输出B. 晶体管输出C. 可控硅输出D. 光纤输出答案：D5. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 显示器D. 继电器答案：C二、多项选择题（每题3分，共15分）1. PLC的典型应用领域包括：A. 自动化生产线B. 交通信号控制C. 家庭娱乐系统D. 电力系统监控答案：A、B、D2. PLC的编程元件包括：A. 辅助继电器B. 计时器C. 计数器D. 模拟量输入答案：A、B、C3. PLC的输入设备可以是：A. 按钮B. 接近开关C. 温度传感器D. 声音传感器答案：A、B、C4. PLC的输出设备可以是：A. 继电器B. 指示灯C. 电机D. 变频器答案：A、B、C、D5. PLC的通信协议可以是：A. ModbusB. ProfibusC. Ethernet/IPD. CANopen答案：A、B、C、D三、判断题（每题1分，共10分）1. PLC的CPU是其核心部件，负责执行程序和处理数据。

（对）2. PLC的输入/输出模块是固定的，不能更换。

（错）3. PLC的程序可以在断电后自动丢失。

（错）4. PLC的扫描周期是固定的，不能调整。

（错）5. PLC的编程软件通常与硬件无关，可以在任何计算机上运行。
