PLC实验考试答案

电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。

A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。

A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。

A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。

A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。

A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。

A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。

A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。

A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。

A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。

A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。

A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。

plc测试题及答案大全一、选择题1. PLC的全称是什么？A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板答案：A2. PLC的主要功能是什么？A. 温度控制B. 压力控制C. 逻辑控制D. 速度控制答案：C3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常包括哪些？A. 指示灯B. 电机C. 电磁阀D. 所有以上答案：D5. PLC的扫描周期通常包括哪些阶段？A. 输入采样B. 程序执行C. 输出刷新D. 所有以上答案：D二、填空题1. PLC的编程语言包括梯形图、______、布尔代数等。

答案：顺序功能图2. PLC的存储器分为______存储器和______存储器。

答案：系统；用户3. PLC的输入/输出模块通常使用______接口与外部设备连接。

答案：电气4. PLC的扫描周期中，______阶段是PLC从输入设备读取信息的过程。

答案：输入采样5. 在PLC程序中，______指令用于实现定时功能。

答案：TON三、简答题1. 简述PLC在工业自动化中的作用。

答案：PLC在工业自动化中主要负责逻辑控制、顺序控制、定时、计数等功能，通过接收输入信号，执行内部程序，输出控制信号，实现对工业设备的自动化控制。

2. 描述PLC的工作原理。

答案：PLC的工作原理基于程序存储执行原理，通过周期性地扫描输入设备状态，执行用户编写的程序，根据程序逻辑控制输出设备状态，实现对工业过程的控制。

结束语：以上是PLC测试题及答案大全，希望能够帮助大家更好地理解和掌握PLC的相关知识。

plc实验试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC中，输入继电器的英文缩写是：A. I/OB. I/RC. O/RD. I/P答案：B3. 下列哪个不是PLC的特点？A. 高可靠性B. 可编程性C. 可扩展性D. 低价格答案：D二、填空题1. PLC的编程语言包括______、______和结构化文本等。

答案：梯形图、功能块图2. PLC的输出接口可以连接到各种类型的执行元件，如______、______和电磁阀等。

答案：继电器、接触器三、简答题1. 简述PLC的工作原理。

答案：PLC的工作原理是，通过编程语言编写的程序存储在PLC的内存中，当PLC接收到输入信号时，它会根据程序逻辑执行相应的输出动作，从而控制外部设备。

2. PLC在自动化生产线中扮演什么角色？答案：PLC在自动化生产线中扮演控制中心的角色，它负责接收传感器等输入设备的信息，根据预设的程序逻辑处理这些信息，并输出控制信号给执行元件，以实现对生产线的精确控制。

四、编程题1. 编写一个PLC程序，实现当按钮S1按下时，继电器K1闭合，当按钮S2按下时，继电器K1断开。

答案：(1) LD S1OUT K1(2) LD S2OUT K1/OFF五、案例分析题1. 某工厂的生产线需要实现自动控制，要求当生产线上的传感器检测到产品时，启动传送带，传送带运行一段时间后，自动停止。

请描述如何使用PLC实现这一控制逻辑。

答案：首先，将传感器的输出信号连接到PLC的输入接口。

在PLC 程序中，编写一个逻辑，当传感器检测到产品时，输出信号触发传送带启动的继电器闭合。

同时，设置一个定时器，当传送带运行到设定的时间后，定时器动作，输出信号使传送带停止的继电器闭合。

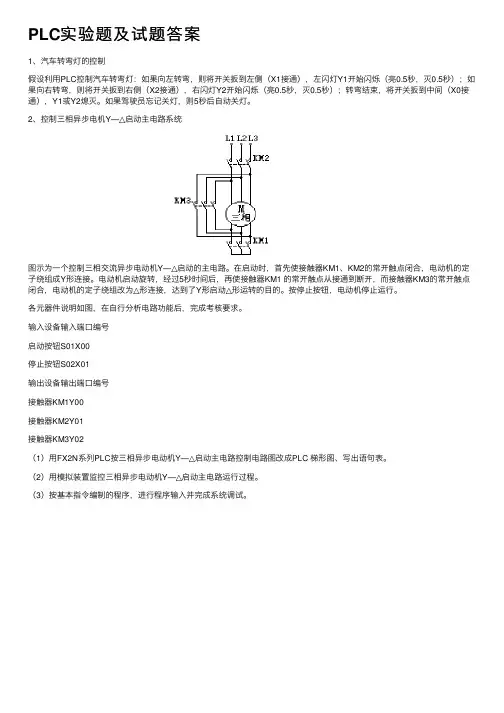

PLC实验题及试题答案1、汽车转弯灯的控制假设利⽤PLC控制汽车转弯灯：如果向左转弯，则将开关扳到左侧（X1接通），左闪灯Y1开始闪烁（亮0.5秒，灭0.5秒）；如果向右转弯，则将开关扳到右侧（X2接通），右闪灯Y2开始闪烁（亮0.5秒，灭0.5秒）；转弯结束，将开关扳到中间（X0接通），Y1或Y2熄灭。

如果驾驶员忘记关灯，则5秒后⾃动关灯。

2、控制三相异步电机Y―△启动主电路系统图⽰为⼀个控制三相交流异步电动机Y―△启动的主电路。

在启动时，⾸先使接触器KM1、KM2的常开触点闭合，电动机的定⼦绕组成Y形连接。

电动机启动旋转，经过5秒时间后，再使接触器KM1 的常开触点从接通到断开，⽽接触器KM3的常开触点闭合，电动机的定⼦绕组改为△形连接，达到了Y形启动△形运转的⽬的。

按停⽌按钮，电动机停⽌运⾏。

各元器件说明如图，在⾃⾏分析电路功能后，完成考核要求。

输⼊设备输⼊端⼝编号启动按钮S01X00停⽌按钮S02X01输出设备输出端⼝编号接触器KM1Y00接触器KM2Y01接触器KM3Y02（1）⽤FX2N系列PLC按三相异步电动机Y―△启动主电路控制电路图改成PLC 梯形图、写出语句表。

（2）⽤模拟装置监控三相异步电动机Y―△启动主电路运⾏过程。

（3）按基本指令编制的程序，进⾏程序输⼊并完成系统调试。

3. ⽤PLC实⾏双速电动机控制电路图⽰为继电器控制4/2极双速电动机启动控制电路，其中SB2为启动按钮，SB1位停⽌按钮，KT为时间继电器，延时时间为5秒。

当按下启动按钮SB2，接触器KM1和时间继电器KT吸合，电动机按形联结4极启动，经过5 秒延时后，KT的延时触点动作，接触器KM1释放，接触器KM2、KM3、吸合，电机改结成YY形联结，进⼊2极启动运⾏。

按停⽌按钮SB1，电机停⽌运⾏。

输⼊设备输⼊端⼝编号停⽌按钮SB1X0启动按钮SB2X1输出设备输出端⼝编号接触器KM1Y0接触器KM2Y1接触器KM3Y2（2）⽤模拟设置控制双速电动机启动控制电路的运⾏过程。

PLC试题答案一、填空题。

（30分，每空1.5分）1、说明下列指令意义：ON ALD OLD LD LPS TON AN CTU2、继电器的线圈断电时，其常开触点，常闭触点。

3、外部的输入电路接通时，对应的输入映像寄存器为状态，梯形图中对应的常开触点，常闭触点。

4、点动控制要变为长动控制，需在启动按钮上加上环节。

5、星形—三角形换接采用三相笼型异步电动机中常用的方法。

6、电气控制图一般分为电路和电路两部分。

7、热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。

8、将编程器内编写好的程序写入PLC时，PLC必须处在模式。

（RUN，STOP）二、指出下列电路有何错误？应如何改进？（画图说明）（15分）三、写出下图语句表。

（10分）四、简答题（15分）试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗？五、设计控制一台电动机长动和点动的电气控制电路。

（主电路6分，控制电路9分，共15分）要求：1．有启动和停止及点动按钮；2．有短路和过载保护。

请画出主电路和控制电路。

六、试用PLC来实现第五题的控制。

（共15分）要求1。

画出I/O分配图；2。

画出梯形图或写出语句表。

（I/O分配图5分，画出梯形图或写出语句表 10分PLC试题答案一、填空题。

（30分，每空1.5分）1、说明下列指令意义：ON 并联的常闭触点 ALD电路块的串联指令OLD 电路块的并联指令LD 装载指令LPS入栈指令 TON通电延时定时器指令AN串联的常闭触点 CTU加计数器指令2、继电器的线圈断电时，其常开触点断开，常闭触点闭合。

3、外部的输入电路接通时，对应的输入映像寄存器为1状态，梯形图中对应的常开触点接通，常闭触点断开。

4、点动控制要变为长动控制，需在启动按钮上加上自锁环节。

5、星形—三角形换接的采用是三相笼型异步电动机中常用的起动方法。

6、电气控制图一般分为论主电路和控制电路两部分。

电工技师plc实操试题及答案PLC是自动化控制领域常用的一种控制设备，广泛应用于工业生产过程中。

作为一名电工技师，掌握PLC的实操操作和问题解决能力是非常重要的。

本文将提供一些常见的PLC实操试题及答案，以帮助电工技师练习和巩固相关知识。

试题一：PLC输入输出线路练习根据以下PLC输入输出线路图，回答下列问题。

答案一：1. Q1的真值表为：X1 | Q1----|----0 | 01 | 12. Q2的真值表为：X2 | Q2----|----0 | 11 | 03. Q3的真值表为：X3 | Q3----|----0 | 01 | 1试题二：PLC定时器应用以下为一个PLC定时器电路图，请根据图中给出的条件回答问题。

答案二：1. 定时器的时间设置为10秒。

2. 当PLC输入I1为ON状态时，定时器开始计时，计时10秒后输出Q1为ON状态；当I1为OFF状态时，定时器停止计时。

3. 当定时器未计时满10秒时，I2的状态无关紧要。

4. 当定时器计时满10秒后，I2为ON状态时，将触发Q2输出为ON状态；当I2为OFF状态时，Q2保持原先状态。

试题三：PLC计数器应用以下为一个PLC计数器电路图，请回答下列问题。

答案三：1. 计数器的设定值为100。

2. 当PLC输入I1为ON状态时，计数器开始计数，每次计数加1，直到计数满100时，输出Q1为ON状态。

3. 当I1为OFF状态时，计数器保持当前计数值不变。

4. 当计数器值为100时，即使I1为ON状态，计数器也不再继续计数。

以上是一些常见的PLC实操试题及答案。

通过解答这些问题，可以加深对PLC的理论知识的理解，并提升实际操作能力。

在实际工作中，电工技师需要能够准确地配置PLC系统，调试和排除各类故障。

希望以上内容对您有所帮助，祝您在电工技师的职业道路上取得更大的成功！。

PLC试题及参考答案《全》第一章电气控制部分一、填空1、电气控制图中，接触器的索引如果为：则表示在图中接触器km1有3个主要触点位于图中的2区；接触器KM1在图中的13区有一个辅助常闭触点。

2、电气控制电路图中，接触器的索引如果为右所示，则表示在图中接触器KM1在图中的2区有三个主要触点；有一个km0常闭辅助接触器。

3.热继电器是用于电机长期过载保护的电器。

4.电气控制图一般分为两部分：主电路和辅助电路。

5、按国标规定，“停止”按钮必须是红色，“启动”按钮必须是绿色。

6、熔断器是短路保护的电器。

7.继电器-接触器控制系统中的联锁类型可分为电气联锁和机械（按钮）联锁。

8、电气控制系统图一般有三种：电气原理图、电器布置图、电气安装接线图。

二、简短回答问题1、交流电磁线圈误接入相应直流电源，或者直流电磁线圈误接入相应交流电源，将分别产生什么问题？为什么？答：直流电磁线圈有很多匝数。

当连接到交流电源时，产生的感应电动势平衡外部电压，仪器不动作；交流电磁线圈匝数少，接到直流电源上，产生的感应电动势不足以平衡外部电压，易烧坏器械。

2.简述速度继电器的工作原理。

答：速度继电器的转子空套在电动机的转轴上，定子中嵌有磁性导条，一旦电动机转动，带动转子在定子中做切割磁力线运动，产生感应电流，继而产生电磁转扭矩使定子朝轴旋转方向摆动一定角度，从而使定子手柄拨动接触系统动作。

当转速降低，扭矩降低时，定子手柄在弹簧力的反作用力下复位，接触系统也复位。

三、设计题1.尝试设计三相异步电动机的正向和反向控制电路，这需要增加基本的保护环节。

参考电路：2、试设计一可以实现两地同时控制同一电动机起停的控制电路。

参考电路：plc部分一、填空1、说出下列指令的名称ld逻辑取指令ldi逻辑取反指令out驱动线圈输出指令单常开触点串接指令ani单常闭触点串接指令或单常开触点并联指令或单常闭触点并联指令LDP取脉冲上升沿指令LDF取脉冲下降沿指令andp和脉冲上升沿指令andf和脉冲下降沿指令ORP或脉冲上升沿命令ORF或脉冲下降沿命令orb电路块或操作命令anb电路块和操作命令MPs堆栈指令MRD读取堆栈指令MPP输出堆栈指令MC主控制指令MCR主控制复位指令inv反转指令set置位指令rst复位指令Pls输入信号上升沿产生差分输出指令PLF输入信号下降沿产生差分输出指令NOP空操作指令结束总程序结束指令RET阶梯返回指令STL阶梯指令to从特殊功能模块写入指令from从特殊功能模块读出指令sftr位右移位指令sftl位左移位指令mov数据传送指令inc加1指令dec减1指令cmp比较指令zcp区间比较指令cj条件跳转指令zrst区间复位指令add二进制加法指令sub二进制减法指令2.PLC的输入/输出继电器以八进制编号，所有其他软部件以八进制编号。

plc考试试题及实操答案第一部分：选择题1. 在PLC系统中，以下哪种指令用于检测输入I0.0是否为1？A. XIC I0.0B. XIO I0.0C. OTE O0.0D. OTL O0.0答案：A. XIC I0.02. 在PLC中，以下哪个元件用于将电气信号转换为局部机械动作？A. 接触器B. 定时器C. 继电器D. 计数器答案：C. 继电器3. 在PLC中，以下哪种指令用于设置输出O0.0状态为1？A. XIC O0.0B. XIO O0.0C. OTE O0.0D. OTL O0.0答案：C. OTE O0.04. 在PLC系统中，以下哪种指令用于检测输入I0.0是否为0？A. XIC I0.0B. XIO I0.0C. OTE O0.0D. OTL O0.0答案：B. XIO I0.05. 在PLC中，以下哪个元件用于控制输出的延时关闭？A. 接触器B. 定时器C. 继电器D. 计数器答案：B. 定时器第二部分：简答题1. PLC的全称是什么？简要解释其作用和特点。

答：PLC全称可编程控制器，它是一种电子设备，用于控制工业自动化系统中的各种机械设备。

PLC的作用是接收输入信号，经过逻辑运算后，控制输出信号，从而实现对机械设备的控制和操作。

PLC具有可编程性、可靠性高、灵活性强、可扩展性好等特点。

2. 请列举几种常见的PLC编程语言，并简要说明其特点。

答：常见的PLC编程语言包括Ladder Diagram（梯形图）、Instruction List（指令列表）、Structured Text（结构化文本）和Function Block Diagram（功能块图）等。

它们各自具有以下特点：- Ladder Diagram：采用图形符号表示逻辑关系，类似继电器线路图，易于理解和编写。

- Instruction List：用类似汇编语言的方式编写，对编程人员的语法要求较高，但执行效率高。

- Structured Text：类似于常见的高级编程语言，可编写复杂的算法，支持条件判断和循环等结构。

plc考试题及答案**PLC考试题及答案**一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 个人电脑C. 可编程逻辑计算机D. 个人逻辑控制器答案：A2. PLC的输入/输出接口电路通常采用（）。

A. 晶体管输出B. 继电器输出C. 晶闸管输出D. 以上都是答案：D3. PLC的扫描周期是指（）。

A. PLC从输入到输出的整个处理过程的时间B. PLC从开始到结束的整个处理过程的时间C. PLC从输入到输出的单个处理过程的时间D. PLC从开始到结束的单个处理过程的时间答案：A4. PLC的编程语言不包括（）。

A. 梯形图B. 功能块图C. 汇编语言D. 流程图答案：C5. 以下哪个不是PLC的特点（）。

A. 高可靠性B. 易于编程C. 体积庞大D. 灵活性高答案：C6. PLC的输出接口电路中，晶体管输出型适用于（）。

A. 交流负载B. 直流负载C. 感性负载D. 以上都是答案：B7. PLC的输入接口电路中，光电耦合器的作用是（）。

A. 隔离输入信号B. 放大输入信号C. 转换输入信号D. 以上都是答案：A8. PLC的存储器中，只读存储器（ROM）通常用来存储（）。

A. 用户程序B. 系统程序C. 输入/输出状态D. 临时数据答案：B9. PLC的输入/输出模块与CPU之间的通信方式是（）。

A. 并行通信B. 串行通信C. 无线通信D. 以上都是答案：B10. PLC的程序存储器中，RAM通常用来存储（）。

A. 用户程序B. 系统程序C. 输入/输出状态D. 临时数据答案：D二、填空题（每题2分，共20分）1. PLC的英文全称是_______，中文全称是_______。

答案：Programmable Logic Controller，可编程逻辑控制器。

2. PLC的输入/输出接口电路中，继电器输出型适用于_______负载。

答案：交流负载。

3. PLC的扫描周期包括_______和_______两个阶段。
