纳米颗粒制备方法

纳米颗粒的合成与表征技术引言：纳米颗粒是具有纳米级尺寸的微小颗粒，其具有独特的物理、化学和生物学性质，因此在材料科学、化学工程、医学和生物技术等领域有着广泛的应用前景。

纳米颗粒的合成与表征技术是研究和制备纳米颗粒的关键步骤，它们不仅能够帮助我们理解纳米颗粒的性能，还可以指导我们开发出具有特定功能和性质的纳米材料。

本文将详细介绍纳米颗粒的合成和表征技术，以及它们在不同领域的应用。

一、纳米颗粒的合成技术：1. 凝胶法合成：凝胶法合成是一种常见且简单的纳米颗粒制备方法。

它通过溶液中溶胶的凝聚形成纳米颗粒。

凝胶法合成适用于合成各种金属、金属氧化物和半导体材料的纳米颗粒。

它的优点是制备过程简单、成本低廉，并且能够制备出尺寸均一性较好的纳米颗粒。

2. 气相法合成：气相法合成是一种在气相条件下制备纳米颗粒的方法。

它主要通过热蒸发或化学反应形成纳米颗粒。

气相法合成适用于制备非晶态材料、合金材料和复合材料的纳米颗粒。

它具有制备过程可控性好、能够制备高纯度纳米颗粒的优点。

3. 水相法合成：水相法合成是一种在水相条件下制备纳米颗粒的方法。

它主要通过化学反应在溶液中生长纳米颗粒。

水相法合成被广泛应用于制备金属、金属氧化物和碳基材料的纳米颗粒。

它的优点是制备过程环境友好、纳米颗粒尺寸可调控性好。

二、纳米颗粒的表征技术：1. 显微镜技术：显微镜技术是观察和测量纳米颗粒形貌和尺寸的常用方法。

光学显微镜可以观察颗粒的形状和分布情况，扫描电子显微镜可以获得更高分辨率的表面形貌和尺寸信息，透射电子显微镜可以观察纳米颗粒的内部结构。

2. X射线衍射技术：X射线衍射技术可以获得纳米颗粒的晶体结构信息。

通过分析衍射图谱，可以确定纳米颗粒的晶胞参数、晶粒尺寸和晶体结构。

X射线衍射技术广泛应用于纳米颗粒的结构表征和纳米材料的相变研究。

3. 红外光谱技术：红外光谱技术可以分析纳米颗粒的化学组成和表面活性基团。

通过测量红外光谱图谱，可以确定纳米颗粒所含有的官能团、化学键和杂质成分，进而揭示纳米颗粒的化学特性和表面性质。

纳米颗粒的制备工艺及应用纳米颗粒是一种极小颗粒，其粒径一般在1~100纳米之间。

由于其极小的体积和高比表面积，它们具有独特的物理、化学和生物学特性，因此在多个领域具有广泛应用。

纳米颗粒的制备工艺纳米颗粒的制备工艺包括物理法、化学法和生物法三个方面。

具体来说：物理法物理法主要是通过物理手段制备颗粒。

例如：1. 气相法：在高温下将气体分子中的原子或分子分离成极小颗粒。

这种方法适用于制备气态纳米颗粒，如氧化物、金属和半导体等。

2. 溶液氧化法：通过溶液沉积的方式，把溶液中的金属离子转化成颗粒。

沉积后的颗粒体积较大，需要经过焙烧或其他方法变成纳米颗粒。

3. 电子束法：通过电子束辐射，将目标金属或合金制成极小颗粒。

化学法化学法主要是利用化学反应原理制备纳米颗粒。

例如：1. 氧化还原法：通过化学反应实现减少或氧化来制备纳米颗粒，如胶体金法和含金属盐还原。

2. 模板法：通过模板有序阵列来制造纳米颗粒。

这种方法常用于制备具有小尺寸和高分散度的金属和非金属纳米颗粒等。

3. 气体分子沉积法：将金属增大点颗粒沉积在半导体晶格上，并进行地理操作。

生物法生物法主要利用细菌、植物和动物等生物细胞担任纳米颗粒的栖息地。

例如：1. 酵母法：使用酵母细胞将水溶液中的金属转化成颗粒。

这种方法制造的纳米颗粒分散性好。

2. 细胞外泌体法：某些细胞有种带有外泌体的活动。

这种外泌体可能具有小分子、蛋白质或核酸的复合物，体内含有可制备纳米颗粒的化合物。

纳米颗粒的应用纳米颗粒在化学、物理、生物医学和材料科学等领域有着广泛的应用。

1. 材料科学：纳米颗粒的高比表面积和量子尺寸效应使它们在新型材料方面具有广泛应用，如改善汽车发动机性能、生产材料、电子材料、功能涂层和空气净化器等。

2. 生物科学：纳米颗粒在生物制药、生物成像和细胞治疗方面具有广泛的应用。

在生物制药中，纳米颗粒在制备肿瘤药物、细胞内传递药物、制备钙剂等方面有着广泛的应用。

在生物成像中，纳米颗粒不仅可用于多模态成像，还可用于纳米酶铁后来自身成像和细胞质定位。

制备纳米粒子的化学方法随着科技的不断发展，纳米技术已经成为了当今社会的一个热门话题。

在这一领域中，制备纳米粒子是最为基础和常见的操作之一。

本文将为大家介绍一些常用的制备纳米粒子的化学方法，以及其原理和应用。

1. 化学还原法化学还原法是制备纳米粒子的一种常见方法。

其原理是通过还原剂将金属离子还原成金属粒子。

其制备步骤如下：首先，将金属离子溶解在溶液中，加入适量的还原剂；其次，加热反应体系，这样可以加快反应速率；最后，洗涤、分离及干燥得到所需的纳米金属粉末。

化学还原法的优点是制备简单、工艺流程短，稳定性好。

另外，该方法适用于大部分金属离子，因此在制备纳米金属粉末时，可根据需求选择不同的金属离子。

2. 氧化物热分解法氧化物热分解法是利用金属氧化物在高温条件下分解生成金属粒子的方法。

通常将金属盐在空气中热处理。

其制备步骤如下：首先，将金属盐加入反应瓶中，调节反应体系的pH值；其次，在制备过程中，将盐加热至一定温度使其分解，气体产物通过冷凝管冷却后得到水，而生成的金属粉末在瓶底沉淀；最后，去除水，将金属粉末用洗涤剂和乙醇洗涤，使其纯化，获得所需的纳米金属粉末。

氧化物热分解法的优点是制备的纳米颗粒单分散性好。

此外，该方法应用与多种金属离子，且不需使用昂贵的还原剂，因此其成本较低。

3. 沉淀法沉淀法是将溶液中的金属阳离子通过定量沉淀生成金属粒子。

其步骤如下：首先将金属盐用水或有机溶剂溶解在溶液中，然后加入络合剂，将金属阳离子络合成配合物；其次，加入氢氧化钠等碱性沉淀剂，使配合物沉淀，生成纳米金属粉末；最后，沉淀后用水洗涤，将金属粉末纯化干燥，得到所需的纳米金属粉末。

沉淀法的优点是制备简单，并且适用于多种金属离子，但沉淀法存在着分散性差的问题，因此其分散效果并不理想。

结论通过本文的介绍，我们不难发现制备纳米粒子是一个较为复杂的过程，需要熟知各种方法的原理和应用。

在制备过程中，我们需要注意各种反应条件的调节，以达到最好的制备效果。

纳米粒的制备方法
纳米粒的制备方法主要有以下几种：
1. 物理法：利用物理力学重力、离心力、超声波或磁力等对大颗粒物料进行机械分散，从而得到纳米级颗粒。

2. 化学法：通过化学反应，在适当的条件下，选择溶剂中的化学物质，使其发生反应生成纳米颗粒。

3. 蒸发法：通过溶剂的挥发和蒸发使颗粒逐渐凝聚形成纳米级颗粒。

4. 水热法：将反应物溶解在水中，在高温高压条件下进行水热反应，得到纳米颗粒。

5. 气相沉积法：在高温下，将反应物蒸发，通过充气使气体中的反应物在表面上凝聚形成纳米颗粒。

6. 溶剂热法：将反应物溶解在适当的溶剂中，通过加热使反应发生，得到纳米颗粒。

需要根据具体实践需求选择合适的制备方法，为获得所需纳米颗粒提供技术支持。

超细纳米颗粒的制备及应用随着科学技术的不断进步，人们对于纳米材料的研究日益深入。

其中，超细纳米颗粒因其具有小尺寸、高表面能、新颖物理化学性质和广泛的应用前景等特点，备受关注。

本文将介绍超细纳米颗粒的制备方法以及其在生物医学、材料科学、环境污染治理等领域中的应用。

一、超细纳米颗粒的制备方法超细纳米颗粒的制备方法繁多，可以通过化学合成、物理法、生物法等途径获得。

以下是常见的几种制备方法：1. 化学合成法化学合成法是目前制备超细纳米颗粒最为常用的方法之一。

这种方法通常采用水相或有机相合成，通过化学反应控制颗粒的大小、形状和结构。

常用的化学合成法包括溶胶-凝胶法、沉淀法、微乳液法、水热法等。

2. 物理法物理法是制备超细纳米颗粒的另一种方法，它主要依靠物理原理来控制颗粒的大小和形状。

常用的物理法包括气相法、凝聚法、热纺法等。

物理法制备的纳米颗粒具有颗粒分布均匀、纯度高等特点。

3. 生物法生物法制备超细纳米颗粒是近年来的研究热点之一。

这种方法主要利用生物学和生物化学的原理制备纳米颗粒，可以避免化学合成和物理法制备过程中可能产生的污染物。

常用的生物法包括酶法、肽法、菌法、藻类法等。

二、超细纳米颗粒的应用超细纳米颗粒因其具有小尺寸、高表面能、新颖物理化学性质和广泛的应用前景等特点，在生物医学、材料科学、环境污染治理等领域中得到了广泛应用。

1. 生物医学应用超细纳米颗粒在生物医学领域中的应用主要体现在生物成像、肿瘤治疗、基因传递等方面。

例如，针对肿瘤的纳米粒子可以通过调节颗粒的尺寸、表面修饰等，实现精准的肿瘤治疗和检测，具有广阔的临床应用前景。

2. 材料科学应用超细纳米颗粒在材料科学领域中的应用涉及到电子器件、催化剂、涂料等多个方面。

例如，利用超细纳米颗粒特殊的物理化学性质，可以制备出高效的光电子器件和催化剂，同时还可以应用于金属材料的表面涂层，增加材料的耐腐蚀性和机械性能。

3. 环境污染治理应用超细纳米颗粒在环境污染治理方面的应用也取得了不少成果。

乳化溶剂挥发法是一种常见的纳米颗粒制备方法，通过控制溶剂的挥发来获得纳米颗粒。

以下是该方法的基本步骤：
1. 原料准备
-溶剂：选择合适的有机溶剂，通常是可以在室温下挥发的溶剂，如乙醚、丙酮等。

-表面活性剂：选用适当的表面活性剂，如十二烷基硫酸钠（SDS）等，用于稳定纳米颗粒的形成过程。

2. 溶液制备
-将所需的药物或材料溶解在有机溶剂中，形成均匀的溶液。

-加入适量的表面活性剂，在适当条件下搅拌混合溶解，形成乳液。

3. 挥发制备
-将制备好的乳液置于适当的容器中，使其暴露在通风处，以促进溶剂的挥发。

-控制环境条件，如温度、湿度等，以控制溶剂挥发速度和纳米颗粒的形成。

4. 纳米颗粒收集
-当溶剂挥发完毕后，留下纳米颗粒的悬浮液或固体沉淀物。

-通过离心、过滤等方法收集纳米颗粒，如有必要可以进行洗涤和干
燥处理。

5. 表征分析
-对制备得到的纳米颗粒进行形貌、粒径、结构等方面的表征分析，例如透射电镜（TEM）、扫描电子显微镜（SEM）、动态光散射（DLS）等。

通过以上步骤，乳化溶剂挥发法可以制备纳米颗粒，但需要注意控制好溶剂挥发的条件和速度，以及对纳米颗粒的收集和表征分析。

这种方法在制备生物医学材料、药物载体和功能性纳米材料等方面有着广泛的应用。

cus纳米颗粒的制备1. 引言纳米颗粒具有较大的比表面积和尺寸效应，因此在材料科学、生物医学、能源储存等领域有着广泛的应用。

cus纳米颗粒是一种由铜和硫元素组成的纳米颗粒，具有很高的导电性和光催化活性。

本文将介绍cus纳米颗粒的制备方法。

2. 制备方法cus纳米颗粒的制备方法主要包括溶液法、气相法和固相法等。

以下将详细介绍其中一种常用的溶液法。

2.1 溶液法溶液法是一种简单且可控性较好的制备cus纳米颗粒的方法。

具体步骤如下：2.1.1 原料准备首先需要准备铜盐和硫化物盐作为原料，常用的铜盐包括硫酸铜、氯化铜等，而硫化物盐可以选择硫化钠、硫化氢等。

2.1.2 溶液制备将适量的铜盐溶解在去离子水中，搅拌均匀。

同时，在另一个容器中溶解硫化物盐，同样需要搅拌均匀。

2.1.3 混合反应将铜盐溶液缓慢地注入硫化物盐溶液中，并继续搅拌。

在反应过程中，会生成cus纳米颗粒。

为了控制颗粒的大小和形态，可以调节反应温度、浓度和搅拌速度等参数。

2.1.4 沉淀分离反应完成后，通过离心或过滤的方式将cus纳米颗粒从溶液中分离出来。

洗涤过程可以使用去离子水或有机溶剂来去除杂质。

2.1.5 干燥处理将分离得到的cus纳米颗粒进行干燥处理，可以选择自然晾干或使用烘箱等设备进行加热干燥。

2.2 其他制备方法除了溶液法外，气相法和固相法也常用于cus纳米颗粒的制备。

气相法主要通过气相沉积、气凝胶法等将铜和硫元素转化为纳米颗粒；固相法则是通过高温固相反应将粉末状的铜和硫化物转化为纳米颗粒。

3. 表征方法cus纳米颗粒的制备完成后，需要进行表征以确定其形貌、尺寸和结构等性质。

常用的表征方法包括扫描电子显微镜（SEM）、透射电子显微镜（TEM）、X射线衍射（XRD）等。

4. 应用前景cus纳米颗粒具有较高的导电性和光催化活性，因此在材料科学、生物医学、能源储存等领域有着广泛的应用前景。

例如，在太阳能电池中可以作为光催化剂，提高光电转换效率；在生物医学领域可以作为药物载体，实现靶向治疗。

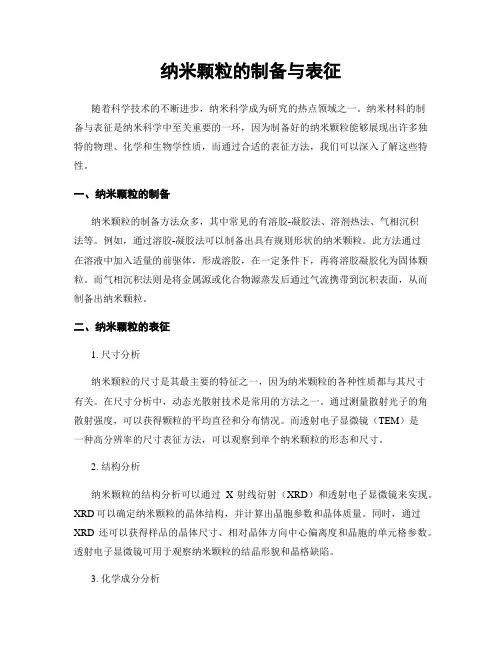

纳米颗粒的制备与表征随着科学技术的不断进步，纳米科学成为研究的热点领域之一。

纳米材料的制备与表征是纳米科学中至关重要的一环，因为制备好的纳米颗粒能够展现出许多独特的物理、化学和生物学性质，而通过合适的表征方法，我们可以深入了解这些特性。

一、纳米颗粒的制备纳米颗粒的制备方法众多，其中常见的有溶胶-凝胶法、溶剂热法、气相沉积法等。

例如，通过溶胶-凝胶法可以制备出具有规则形状的纳米颗粒。

此方法通过在溶液中加入适量的前驱体，形成溶胶，在一定条件下，再将溶胶凝胶化为固体颗粒。

而气相沉积法则是将金属源或化合物源蒸发后通过气流携带到沉积表面，从而制备出纳米颗粒。

二、纳米颗粒的表征1. 尺寸分析纳米颗粒的尺寸是其最主要的特征之一，因为纳米颗粒的各种性质都与其尺寸有关。

在尺寸分析中，动态光散射技术是常用的方法之一。

通过测量散射光子的角散射强度，可以获得颗粒的平均直径和分布情况。

而透射电子显微镜（TEM）是一种高分辨率的尺寸表征方法，可以观察到单个纳米颗粒的形态和尺寸。

2. 结构分析纳米颗粒的结构分析可以通过X射线衍射（XRD）和透射电子显微镜来实现。

XRD可以确定纳米颗粒的晶体结构，并计算出晶胞参数和晶体质量。

同时，通过XRD还可以获得样品的晶体尺寸、相对晶体方向中心偏离度和晶胞的单元格参数。

透射电子显微镜可用于观察纳米颗粒的结晶形貌和晶格缺陷。

3. 化学成分分析纳米颗粒的化学成分对其性能和应用具有重要影响，因此进行化学成分分析显得尤为重要。

常见的分析方法包括能量色散X射线光谱（EDX）和拉曼光谱。

EDX可以通过分析样品辐射出的X射线来确定样品的化学成分。

而拉曼光谱则可以通过分析样品散射光的频率和强度，来获得关于样品结构和成分的信息。

总结纳米颗粒的制备与表征是纳米科学中不可或缺的一环，通过合适的制备方法，可以获得各种形态和性质独特的纳米颗粒。

而通过尺寸分析、结构分析和化学成分分析等方法，我们可以深入了解纳米颗粒的物理、化学和生物学性质。

纳米颗粒的化学制备方法纳米颗粒的各种化学制备方法及例举本文通过查阅图书馆中文数据库（CNKI）和外文数据库（Elsevier）相关资料，对纳米粒子的化学制备方法，如：沉淀法、溶胶-凝胶法、溶液蒸发法、化学气相沉积法和模板合成法等分别进行了举例说明，并对其各种化学制备方法的基本原理、化学反应及制备过程进行了简要的描述。

一．沉淀法1、共沉淀法Fe3O4磁性纳米粒子的共沉淀法制备研究陈亭汝青岛大学化学化工与环境学院孙瑾烟台南山学院以液相共沉淀法制备纳米磁性Fe3O4粒子的工艺，研究了反应搅拌速度、n(Fe3+ ) /n(Fe2+)的比例、pH值和熟化温度对制备纳米Fe3O4粒子的影响，并利用透射电镜表征观察Fe3O4纳米粒子的形貌。

研究结果表明，在搅拌速度较快的情况下制备纳米级Fe3O4颗粒的最佳合成工艺条件为:n(Fe3+)/n(Fe2+)为1﹒8:1(摩尔比)，熟化温度70 ℃，熟化时间30 m in以氨水作沉淀剂最佳pH值是9左右，可制得纯度较高，粒径小于10nmFe3O4磁性粒子。

（1）制备原理搅拌速度的影响纳米颗粒可以自动的进行团聚降低本身的能量，适当的搅拌速度可以破坏团聚体中小微粒之间的库仑力和范德华力，有利于纳米微粒在混合溶液中保持稳定和分散均匀。

由于搅拌速度的加快有利于反应物之间的充分接触，能避免搅拌不均而产生的局部浓度过高，使晶核生成和长大都均匀地进行，从而粒径小且分布均匀。

因此较高的搅拌速度有利于合成较小粒径的纳米粒子。

（2）试剂及反应方程式试剂：FeCl3*6H20, FeCl2*4H20, NH3*H20, NaOH,柠檬酸、尿素均为分析纯。

反应方程式采用液相共沉淀法制备纳米Fe3O4 的反应原理如下:Fe2+ + 2Fe3+ + 8OH-- =Fe3O4 +4H2O（3）制备工艺过程如下图2、均匀沉淀法均匀沉淀法合成纳米氧化铁欧延，邱晓滨，许宗祥，林敬东，廖代伟厦门大学物理化学研究所，化学系，固体表面物理化学国家重点实验室以尿素为均匀沉淀剂、氯化铁为原料，采用均匀沉淀法在不同的条件下合成具有实用价值的a型纳米氧化铁.用XRD和TEM测定产品的形貌并确定产品的纳米尺度.实验表明，所合成的Fe2O3为α型，粒径在20~40 nm范围，且分散性好.（1）制备原理采用均匀沉淀法，利用尿素高温发生水解反应(1)（如下），缓慢生成构晶离子，随着反应的缓慢进行，溶液的pH值逐渐上升.Fe3+和OH一反应，并在溶液的不同区域中均匀地形成铁黄粒子，尿素的分解速率直接影响了形成铁黄粒子的粒度，而尿素的分解速率又由反应温度所决定.温度很低时，离子具有的能量较低，晶粒生成速度很小，虽然有利于形成稳定的晶粒，但反应速度太慢，使得粒径大且分布不均匀.反应温度升高则反应速度加快，晶粒形成的速度也加快，但温度过高，一方面溶液的过饱和度下降，同时不利于形成稳定的晶粒，晶粒生成速度反而下降.（2）反应方程式（3）合成过程二．溶液蒸发法1.冷冻干燥法冷冻干燥法制备氧化铜纳米粉体的实验研究刘军东北大学机械工程与自动化学院徐成海沈阳大学师范学院利用冷冻干燥法，以无机化合物硫酸铜和氢氧化钠为原料，选取铜氨络合物为前驱体，制备出了粒径为20~50nm的氧化铜粉和带有均匀~10nm孔隙的多孔颗粒材料，并进行了TEM 和SEM检测。
