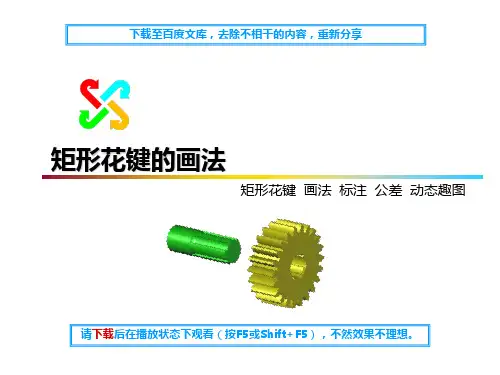

矩形花键的画法与标注教程文件

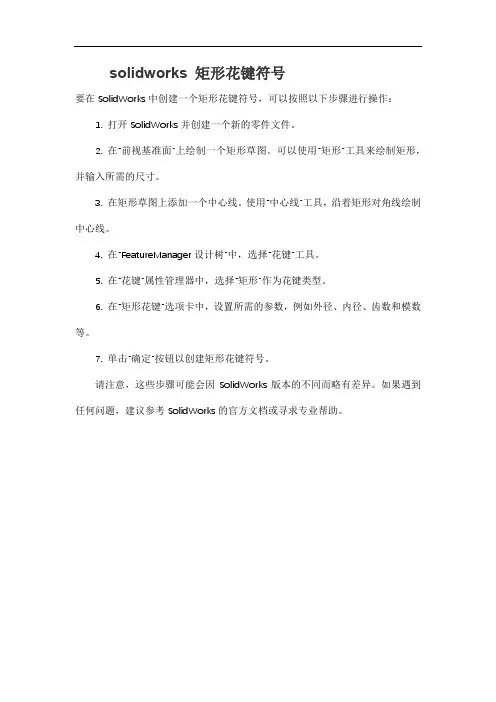

solidworks 矩形花键符号
要在SolidWorks中创建一个矩形花键符号，可以按照以下步骤进行操作：
1. 打开SolidWorks并创建一个新的零件文件。

2. 在“前视基准面”上绘制一个矩形草图。

可以使用“矩形”工具来绘制矩形，并输入所需的尺寸。

3. 在矩形草图上添加一个中心线。

使用“中心线”工具，沿着矩形对角线绘制中心线。

4. 在“FeatureManager设计树”中，选择“花键”工具。

5. 在“花键”属性管理器中，选择“矩形”作为花键类型。

6. 在“矩形花键”选项卡中，设置所需的参数，例如外径、内径、齿数和模数等。

7. 单击“确定”按钮以创建矩形花键符号。

请注意，这些步骤可能会因SolidWorks版本的不同而略有差异。

如果遇到任何问题，建议参考SolidWorks的官方文档或寻求专业帮助。

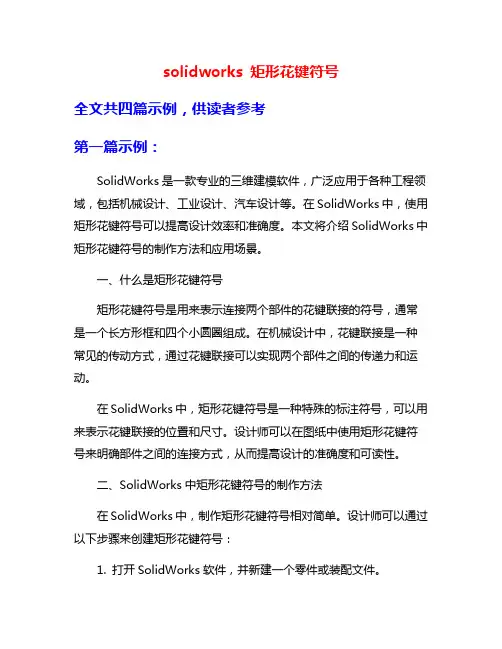

solidworks 矩形花键符号全文共四篇示例，供读者参考第一篇示例：SolidWorks是一款专业的三维建模软件，广泛应用于各种工程领域，包括机械设计、工业设计、汽车设计等。

在SolidWorks中，使用矩形花键符号可以提高设计效率和准确度。

本文将介绍SolidWorks中矩形花键符号的制作方法和应用场景。

一、什么是矩形花键符号矩形花键符号是用来表示连接两个部件的花键联接的符号，通常是一个长方形框和四个小圆圈组成。

在机械设计中，花键联接是一种常见的传动方式，通过花键联接可以实现两个部件之间的传递力和运动。

在SolidWorks中，矩形花键符号是一种特殊的标注符号，可以用来表示花键联接的位置和尺寸。

设计师可以在图纸中使用矩形花键符号来明确部件之间的连接方式，从而提高设计的准确度和可读性。

二、SolidWorks中矩形花键符号的制作方法在SolidWorks中，制作矩形花键符号相对简单。

设计师可以通过以下步骤来创建矩形花键符号：1. 打开SolidWorks软件，并新建一个零件或装配文件。

2. 在绘图环境下，选择画线工具，然后点击绘图界面创建一个长方形框。

3. 在长方形框的四个角上创建四个小圆圈，表示花键的位置。

4. 确认矩形花键符号的大小和位置后，保存文件或将其导入到需要的设计中。

1. 零件装配设计：在零件装配设计中，设计师可以使用矩形花键符号来标注各个部件之间的花键连接方式和尺寸，从而确保部件之间的连接准确无误。

2. 传动系统设计：在传动系统设计中，矩形花键符号可以用来表示传动轴和齿轮之间的花键连接方式，帮助工程师更好地理解传动系统的结构和工作原理。

矩形花键符号在SolidWorks中具有重要的应用意义，可以帮助设计师实现精确的设计和优质的交付。

四、总结在实际工程设计中，设计师可以根据具体的需求和设计标准来使用矩形花键符号，以达到更高效的设计效果。

希望本文对大家理解SolidWorks中矩形花键符号的制作和应用有所帮助，欢迎大家在实际设计中尝试使用矩形花键符号，体验其带来的便利和效率提升。

如对你有帮助，请购买下载打赏，谢谢！
花键的画法及其尺寸标注
1.矩形花键的画法
1.1外花键：在平行于花键轴线的投影面的视图中，大径用粗实线、小径用细实线绘制，在径向剖视图中画出一部分或全部齿形。

1.2内花键：在轴向剖视图中，大径及小径均用粗实线绘制，在径向部视图画出一部分或全部齿形。

1.3花键工作长度的终止端和尾部长度的末端均用细实线绘制，并与轴线垂直，尾部则画成斜线，其倾斜角度一般与轴线成30°，必要时，可按实际情况画出。

2.矩形花键长度标注
花键长度应采用下列三种形式之一标注：
标注工作长度标注工作长度及尾部长度
标注工作长度及全长
3.渐开线花键
渐开线花键的分度圆及分度线用点划线绘制。

4.花键联接
4.1 花键的联接部分在剖视图中按外花键绘制。

矩形花键
渐开线花键
4.2 需要时，可在花键联结图中标注相应的花键代号。

在花键联结图中应按有关标准的规定标注花键代号。

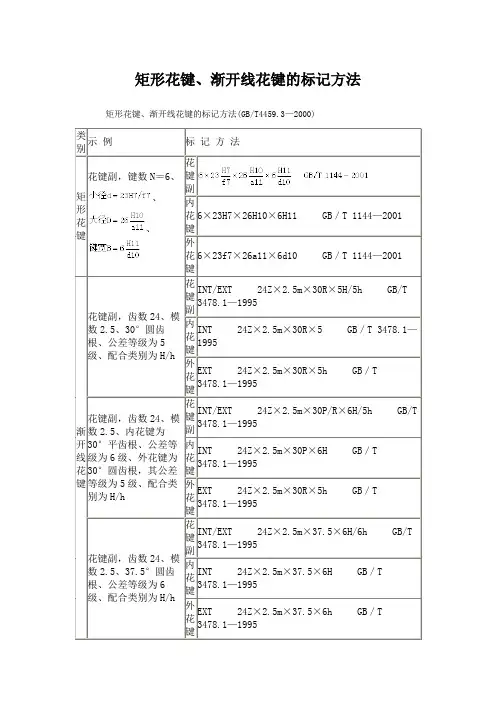

* 花键的标注：
键数（N）、小径（d）、大径（D）、键宽（B）、国标
* 以矩形花键为例：
内花键6×23H7×26H10×6H11 GB/T1144—2001
外花键6×23f7×26a11×6d10 GB/T1144—2001
花键副6×23H7/f7×26H10/a11×6H11/d10 GB/T1144—2001
花键的标注方法有两种：
方法一：分别标出N、d、D、B；
方法二：用指引线引出标注。

第二十一课 键、花键及其连接的表示法学习目的掌握键、花键的画法及装配画法。

知识要点1、让学生了解键和销的分类、作用及联结方式（画法）。

2、滚动轴承的种类及代号教 学 要 求1、掌握内容：了解键和销的分类、作用及联结方式。

2、图示方法：图示讲授相结合。

方 法：讲授法，图示法。

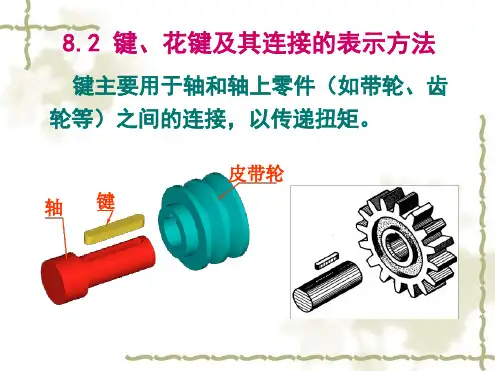

课 时：2学时作 业： 8-3授课内容：8.2 键、花键及其连接的表示法键主要用于轴和轴上的零件（如齿轮、皮带轮等）间的连接，以传递扭矩。

如图8-14所示，将键嵌入轴上的键槽中，再把齿轮装在轴上，当轴转动时，通过键连接，齿轮也将和轴同步转动，达到传递动力的目的。

图8-14 键连接一、常用键及其标记常用的键有普通平键、半圆键和钩头楔键等。

普通平键又有A型、B型和C 型三种，表8-3列出了几种常用键的标准编号、形式和标记示例。

表8-3 键及其标记示例二、键连接的画法及尺寸标注1. 普通平键连接画法普通平键的长度L 和宽度b 要根据轴的直径d 和传递的扭矩大小从标准中选取适当值。

轴上的键槽若在前面，局部视图可以省略不画，键槽在上面时，键槽和外圆柱面产生的截交线可用柱面的转向轮廓线代替。

如图8-112. 半圆键连接画法半圆键连接常用于载荷不大的传动轴上，其工作原理和画法与普通平键相似，键槽的表示方法和装配画法如图8-9所示。

3. 钩头楔键连接画法钩头楔键的上顶面有1∶100的斜度，装配时将键沿轴向嵌入键槽内，靠键的上、下面将轴和轮连接在一起，键的侧面为非工作面，其装配图的画法如图8-10所示。

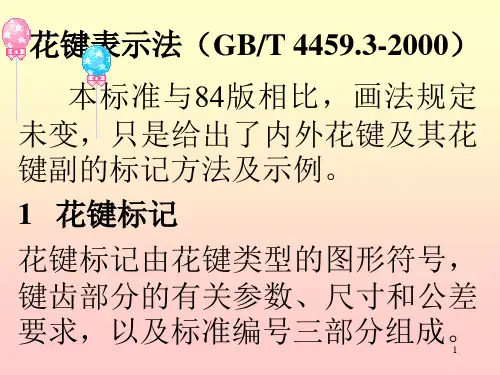

三、花键表示法（GB/T 4459.3—2000）1. 外花键的画法和标记外花键的标注可采用一般尺寸标注法和标记标注法两种。

如右图示。

2. 内花键画法及标记当采用剖视时，若平行于键齿剖切，键齿按不剖绘制，且大、小径均用粗实线绘制。

在反映圆的视图上，大径用细实线圆表示。

内花键的标记中表示公差带的偏差代号用大写字母表示。

3. 矩形花键的连接画法与螺纹连接画法相似，花键连接的画法为公共部分按外花键绘制，不重合部分按各自的画法规定绘制。

(二）花键的规定画法及标注花键是把键直接做在轴上和轮孔上，成一整体。

主要用来传递较大的扭矩。

花键的齿型有矩形和渐开线形等，其中矩形花键应用最广，其结构和尺寸已标准化，下面介绍矩形花键轴及孔的画法及尺寸标注。

1.外花键的画法如图12-14所示。

在平行于外花键轴线的投影面的视图中，大径用粗实线，小径用细实线绘制；并用断面图画出全部或一部分齿型，但要注明齿数；工作长度的终止端和尾部长度的末端均用细实线绘制，并与轴线垂直；尾部则画成与轴线成30度的斜线；花键代号应写在大径上。

图12-142.内花键的画法在平行于花键投影的轴线上的剖视图中，大径及小径都用粗实线绘制；并用局部视图画出全部或一部分齿形，图12-15所示。

图12-153.花键连接的画法。

用剖视表示花键连接时，其连接部分用花键轴的画法表示，如下图所示。

图12-164.花键的标注。

花键标注的方法有两种：一种是在图上标出公称尺寸D （大径），d（小径）,b（键宽）和z（齿数）等（图12-14，12-15)；另一种是用代号标柱：Z-dxDxb，如图12-16所示。

两种标柱形式都需标出花键的工作长度（L）。

二、销销在机器中，可起定位与连接作用。

常用的销有圆柱销和圆锥销等。

开口销要与六角开槽螺的模型。

销的规定标记如示例：销 GB/T 119.1 10h8×60 表示公称直径d=10、公差为h8，公称长度L=60，材料为钢，不淬火，销GB/T 117 10×60 表示公称直径d=10，长度L=60，材料为35钢，热处理硬度为HR销GB/T 91 5×50 表示公称规格d=5，公称长度L=50，材料为Q235，不经表面处理的实际最大直径为4.6mm，最小直径为4.4mm。

图12-17 定位销第三节滚动轴承滚动轴承是支承轴的部件，主要由内圈、外圈、滚动体、保持架组成，按其在工作中承受的力不同可以分为：向心轴承、推力轴承、向心推力轴承，如表7-3所示。

花键是把键直接做在轴上和轮孔上，成一整体。

主要用来传递较大的扭矩。

花键的齿型有矩形和渐开线形等，其中矩形花键应用最广，其结构和尺寸已标准化，下面介绍矩形花键轴及孔的画法及尺寸标注。

1.外花键的画法如图12-14所示。

在平行于外花键轴线的投影面的视图中，大径用粗实线，小径用细实线绘制；并用断面图画出全部或一部分齿型，但要注明齿数；工作长度的终止端和尾部长度的末端均用细实线绘制，并与轴线垂直；尾部则画成与轴线成30度的斜线；花键代号应写在大径上。

图12-14
2.内花键的画法在平行于花键投影的轴线上的剖视图中，大径及小径都用粗实线绘制；并用局部视图画出全部或一部分齿形，图12-15所示。

图12-15
3.花键连接的画法。

用剖视表示花键连接时，其连接部分用花键轴的画法表示，如下图所示。

图12-16
4.花键的标注。

花键标注的方法有两种：一种是在图上标出公称尺寸D（大径），d（小径）,b（键宽）和z（齿数）等（图12-14，12-15)；另一种是用代号标柱：Z-dxDxb，如图12-16所示。

两种标柱形式都需标出花键的工作长度（L)。

（注：素材和资料部分来自网络，供参考。

请预览后才下载，期待你的好评与关注！）。

教学章节：4-2绘制矩形齿花键套学科：CAD教学方法：讲授法，多媒体演示法，实训式教学目标：1、熟悉零件图的绘制方法与步骤2、综合运用CAD的绘图工具，提高绘图能力教学重、难点：1、灵活使用偏移、整列命令2、掌握绘图技巧，提高绘图速度教学课时：1课时教学手段：计算机教学过程：任务内容图纸为A4,零件比例1:1.5，利用CAD软件绘制下图，并按图层要求放置对象。

任务分析本任务为一盘类零件，结构比较简单，主视图关于水平中心线上下对称，左视图包括了按一定规律分布的相同几何要素，如圆孔和花键槽。

绘图的一般过程:1、新建.dwg文件2、绘制图形。

零件图的绘制一般由主视图入手，根据“长对正、高平齐、宽相等”的投影规律，综合使用绘图、编辑及各种辅助命令完成图形绘制。

（因本任务是盘类零件，我们先绘制左视图）3、绘制剖面线。

使用图案填充命令绘制剖面线。

4、工程标注。

（本节课我们只绘制图形，不进行标注）5、调整并保存文件。

任务实施1、新建文件并创建绘图环境，执行“tf”命令调出图幅，选择A4图纸，比例为1:1.5，调出图层管理器，轮廓实线层线宽设置为0.5mm，其余图层设置为0.25mm。

2、在绘图区域绘制φ120、φ98的圆，通过“zx”命令绘制中心线。

以Φ89的圆与中心线相交的点为圆心，6.5为半径绘制一个小圆。

3、执行阵列命令，均匀分布8个小圆，如下图所示。

学生操作，教师从旁指导。

4、绘制中心的花键槽。

通过“圆”、“偏移”、“修剪”、“阵列”命令进行绘制。

学生操作，教师从旁指导。

5、绘制主视图。

切换到“粗实线”层，执行直线命令，按下图从左向右的顺序绘制主视图上半部分轮廓。

6、按三视图投影规律绘制主视图上半部分。

7、通过镜像命令做出主视图下半部分，并绘制剖视图。

学生操作，教师从旁指导。

操作反思：你再绘制过程中遇到了什么问题？是如何解决的？巩固练习希望同学们下节课绘制P139的两个盘类零件进行巩固。
