花键的画法

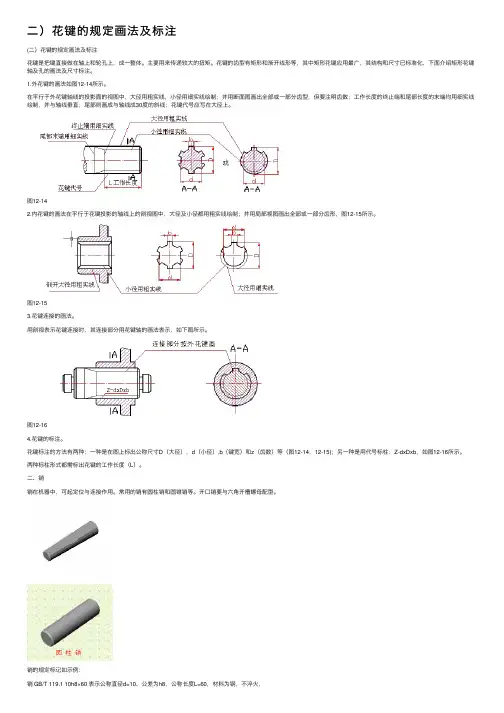

⼆）花键的规定画法及标注(⼆）花键的规定画法及标注花键是把键直接做在轴上和轮孔上，成⼀整体。

主要⽤来传递较⼤的扭矩。

花键的齿型有矩形和渐开线形等，其中矩形花键应⽤最⼴，其结构和尺⼨已标准化，下⾯介绍矩形花键轴及孔的画法及尺⼨标注。

1.外花键的画法如图12-14所⽰。

在平⾏于外花键轴线的投影⾯的视图中，⼤径⽤粗实线，⼩径⽤细实线绘制；并⽤断⾯图画出全部或⼀部分齿型，但要注明齿数；⼯作长度的终⽌端和尾部长度的末端均⽤细实线绘制，并与轴线垂直；尾部则画成与轴线成30度的斜线；花键代号应写在⼤径上。

图12-142.内花键的画法在平⾏于花键投影的轴线上的剖视图中，⼤径及⼩径都⽤粗实线绘制；并⽤局部视图画出全部或⼀部分齿形，图12-15所⽰。

图12-153.花键连接的画法。

⽤剖视表⽰花键连接时，其连接部分⽤花键轴的画法表⽰，如下图所⽰。

图12-164.花键的标注。

花键标注的⽅法有两种：⼀种是在图上标出公称尺⼨D（⼤径），d（⼩径）,b（键宽）和z（齿数）等（图12-14，12-15)；另⼀种是⽤代号标柱：Z-dxDxb，如图12-16所⽰。

两种标柱形式都需标出花键的⼯作长度（L）。

⼆、销销在机器中，可起定位与连接作⽤。

常⽤的销有圆柱销和圆锥销等。

开⼝销要与六⾓开槽螺母配型。

销的规定标记如⽰例：销 GB/T 119.1 10h8×60 表⽰公称直径d=10、公差为h8，公称长度L=60，材料为钢，不淬⽕，销GB/T 117 10×60 表⽰公称直径d=10，长度L=60，材料为35钢，热处理硬度为HRC28～销GB/T 91 5×50 表⽰公称规格d=5，公称长度L=50，材料为Q235，不经表⾯处理的开际最⼤直径为4.6mm，最⼩直径为4.4mm。

图12-17 定位销第三节滚动轴承滚动轴承是⽀承轴的部件，主要由内圈、外圈、滚动体、保持架组成，按其在⼯作中承受的⼒不同可以分为：向⼼轴承、推⼒轴承、向⼼推⼒轴承，如表7-3所⽰。

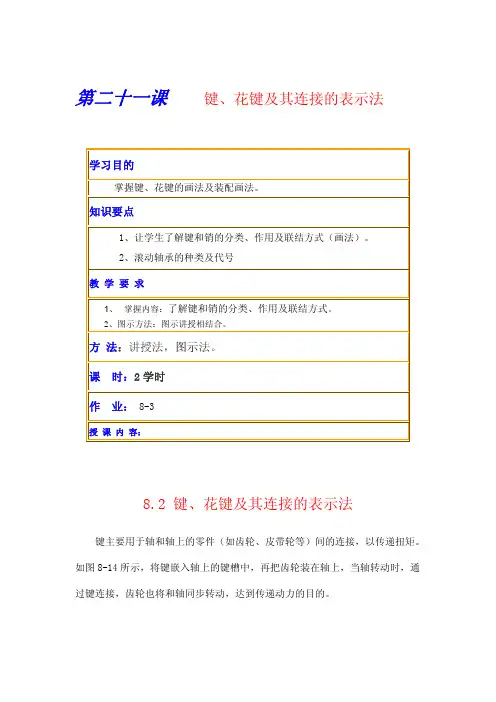

第二十一课 键、花键及其连接的表示法学习目的掌握键、花键的画法及装配画法。

知识要点1、让学生了解键和销的分类、作用及联结方式（画法）。

2、滚动轴承的种类及代号教 学 要 求1、掌握内容：了解键和销的分类、作用及联结方式。

2、图示方法：图示讲授相结合。

方 法：讲授法，图示法。

课 时：2学时作 业： 8-3授课内容：8.2 键、花键及其连接的表示法键主要用于轴和轴上的零件（如齿轮、皮带轮等）间的连接，以传递扭矩。

如图8-14所示，将键嵌入轴上的键槽中，再把齿轮装在轴上，当轴转动时，通过键连接，齿轮也将和轴同步转动，达到传递动力的目的。

图8-14 键连接一、常用键及其标记常用的键有普通平键、半圆键和钩头楔键等。

普通平键又有A型、B型和C 型三种，表8-3列出了几种常用键的标准编号、形式和标记示例。

表8-3 键及其标记示例二、键连接的画法及尺寸标注1. 普通平键连接画法普通平键的长度L 和宽度b 要根据轴的直径d 和传递的扭矩大小从标准中选取适当值。

轴上的键槽若在前面，局部视图可以省略不画，键槽在上面时，键槽和外圆柱面产生的截交线可用柱面的转向轮廓线代替。

如图8-112. 半圆键连接画法半圆键连接常用于载荷不大的传动轴上，其工作原理和画法与普通平键相似，键槽的表示方法和装配画法如图8-9所示。

3. 钩头楔键连接画法钩头楔键的上顶面有1∶100的斜度，装配时将键沿轴向嵌入键槽内，靠键的上、下面将轴和轮连接在一起，键的侧面为非工作面，其装配图的画法如图8-10所示。

三、花键表示法（GB/T 4459.3—2000）1. 外花键的画法和标记外花键的标注可采用一般尺寸标注法和标记标注法两种。

如右图示。

2. 内花键画法及标记当采用剖视时，若平行于键齿剖切，键齿按不剖绘制，且大、小径均用粗实线绘制。

在反映圆的视图上，大径用细实线圆表示。

内花键的标记中表示公差带的偏差代号用大写字母表示。

3. 矩形花键的连接画法与螺纹连接画法相似，花键连接的画法为公共部分按外花键绘制，不重合部分按各自的画法规定绘制。

机械制图标准－机械制图--花键画法
1 花键的画法及其尺寸标注
1.1 矩形花键的画法
1.1.1 外花键：在平行于花键轴线的投影面的视图中，大径用粗实线、小径用细实线绘制，并用剖面画出一部分或全部齿形(图1)e
1.1.2 内花键：在平行于花键轴线的投影面的剖视图中，大径及小径均用粗实线绘制，并用局部视-画出一部分或全部齿形(图2)。

1.1.3 花键工作长度的终止端和尾部长度的末端均用细实线绘制，并与轴线垂直，尾部则画成斜线，其倾斜角度一般与轴线成30°(图1)，必要时，可按实际情况画出。

1.1.4 外花键局部剖视的画法见图3；垂直于花键轴线的投影面的视图按图4绘制。

国家标准局1984-07-11发布
1985-07-01实施
1.2 矩形花键的尺寸标注
1.2.1 大径、小径及键宽采有一般尺寸标注时，其注法如图1、图2所示。

采用有关标准规定的花键代号标注时，其注法如图3所示。

1.2.2 花键长度应采用下列三种形式之一标注：
a.标注工作长度(图1、2、5)；
b.标注工作长度及尾部长度(图6)；
c.标注工作长度及全长(图7)。

1.3 渐开线花键的画l如图8。

分度圆及分度线用点划线绘制。

图8
2 花键联结的画法及代号标注
2.1 花键联结用剖视表示时，其联结部分按外花键的画法，见图9、图10。

2.2 需要时，可在花键联结图中标注相应的花键代号。

矩形花键代号的注法如图9所示。

渐开线花键代号的注法如图10所示。

在花键联结图中应按有关标准的规定标注花键代号。

(二）花键的规定画法及标注花键是把键直接做在轴上和轮孔上，成一整体。

主要用来传递较大的扭矩。

花键的齿型有矩形和渐开线形等，其中矩形花键应用最广，其结构和尺寸已标准化，下面介绍矩形花键轴及孔的画法及尺寸标注。

1.外花键的画法如图12-14所示。

在平行于外花键轴线的投影面的视图中，大径用粗实线，小径用细实线绘制；并用断面图画出全部或一部分齿型，但要注明齿数；工作长度的终止端和尾部长度的末端均用细实线绘制，并与轴线垂直；尾部则画成与轴线成30度的斜线；花键代号应写在大径上。

图12-142.内花键的画法在平行于花键投影的轴线上的剖视图中，大径及小径都用粗实线绘制；并用局部视图画出全部或一部分齿形，图12-15所示。

图12-153.花键连接的画法。

用剖视表示花键连接时，其连接部分用花键轴的画法表示，如下图所示。

图12-164.花键的标注。

花键标注的方法有两种：一种是在图上标出公称尺寸D （大径），d（小径）,b（键宽）和z（齿数）等（图12-14，12-15)；另一种是用代号标柱：Z-dxDxb，如图12-16所示。

两种标柱形式都需标出花键的工作长度（L）。

二、销销在机器中，可起定位与连接作用。

常用的销有圆柱销和圆锥销等。

开口销要与六角开槽螺的模型。

销的规定标记如示例：销 GB/T 119.1 10h8×60 表示公称直径d=10、公差为h8，公称长度L=60，材料为钢，不淬火，销GB/T 117 10×60 表示公称直径d=10，长度L=60，材料为35钢，热处理硬度为HR销GB/T 91 5×50 表示公称规格d=5，公称长度L=50，材料为Q235，不经表面处理的实际最大直径为4.6mm，最小直径为4.4mm。

图12-17 定位销第三节滚动轴承滚动轴承是支承轴的部件，主要由内圈、外圈、滚动体、保持架组成，按其在工作中承受的力不同可以分为：向心轴承、推力轴承、向心推力轴承，如表7-3所示。
