花键画法及其尺寸标注图例

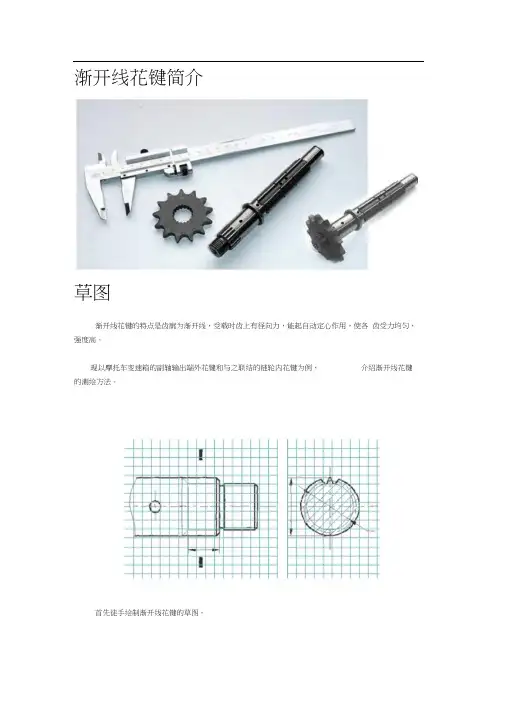

渐开线花键简介草图渐开线花键的特点是齿廓为渐开线，受载时齿上有径向力，能起自动定心作用，使各齿受力均匀，强度高。

现以摩托车变速箱的副轴输出端外花键和与之联结的链轮内花键为例，介绍渐开线花键的测绘方法。

首先徒手绘制渐开线花键的草图。

花键齿数花键齿数可以直接数出：N=18。

基准齿形由于渐开线花键有两种压力角, 即30°和45°齿根有平齿根和圆齿根, 所以规定了三种基本齿形：30°平齿根、30°圆齿根以及45。

圆齿根。

通过观察并根据其用途（作为摩托车变速轴之一），可以确定本例渐开线花键为30平齿根，如下图所示。

A1-测量内花键大径Dei及小径Dii、外花键大径Dee及小径Die图为测量内花键的大径，测量内花键的小径、外花键的大径及小径的方法与此类同。

测量结果为：Dei=20.1mm Dii=19.8mm Dee=19.7mm Die=17.6mm注意：标准值需在模数确定后查表得到。

确定模数m因为本例花键为30°压力角以及平齿根类型，所以模数计算应根据以下公式：m=Dei∕(z+1.5)=20.1∕(18+1.5)=1.0308再查下表取标准模数m=1。

渐形线花键模数m Cmm)确定渐开线的公差与配合渐开线花键的公差等级是指与齿槽和齿厚有关的尺寸以及参数的等级。

规定30。

标准压力角的花键有4、5、6、7四个公差等级；渐开线花键联接中，键齿侧面既可传递运动和转矩，又有自动定心作用。

齿侧配合采用基孔制，即仅用改变外花键作用齿厚上偏差的方法实现不同的配合。

30°标准压力角的花键联接有六种齿侧配合类别：H/k H/js H/h H/f H/e 和H/d。

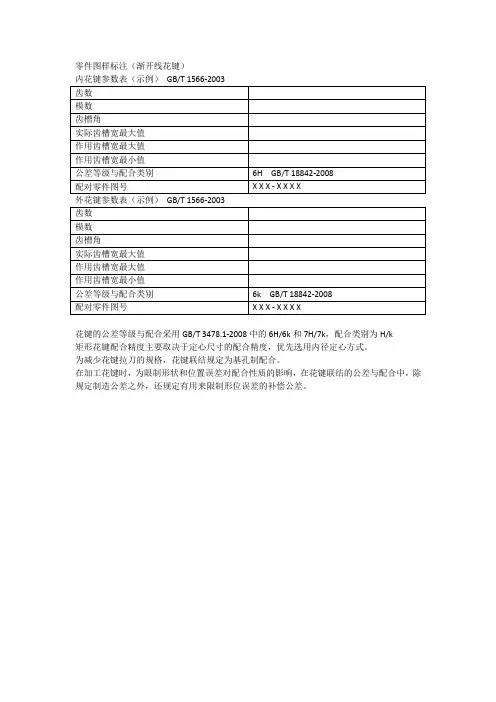

本例内花键取公差等级为5级；外花键取等级为6级，配合类别为标记和工作图在图样和技术文件中，当渐开线花键需要标记时，应该按照标准号： GB3478.1-83的规定进基本参数标记方法花键副，齿数18、模数1、30 °平齿根、公差等级为 5、6级、配合类别为6H∕5h.花键副INT/EXT 18z ×m ×30P×6H∕5h GB3478.1-83 内花键 INT 18z im ×30P×6H GB3478.1-83 外花键EXT 18z 1××30P×5hGB3478.1-83EXT18zX1π⅛X30RX6h A -A渐开线花键的参数表参数表内化键参数表 外花键参数表齿数Z 18 齿数 Z 18 模数m1模数m1H/h 。

⼆）花键的规定画法及标注(⼆）花键的规定画法及标注花键是把键直接做在轴上和轮孔上，成⼀整体。

主要⽤来传递较⼤的扭矩。

花键的齿型有矩形和渐开线形等，其中矩形花键应⽤最⼴，其结构和尺⼨已标准化，下⾯介绍矩形花键轴及孔的画法及尺⼨标注。

1.外花键的画法如图12-14所⽰。

在平⾏于外花键轴线的投影⾯的视图中，⼤径⽤粗实线，⼩径⽤细实线绘制；并⽤断⾯图画出全部或⼀部分齿型，但要注明齿数；⼯作长度的终⽌端和尾部长度的末端均⽤细实线绘制，并与轴线垂直；尾部则画成与轴线成30度的斜线；花键代号应写在⼤径上。

图12-142.内花键的画法在平⾏于花键投影的轴线上的剖视图中，⼤径及⼩径都⽤粗实线绘制；并⽤局部视图画出全部或⼀部分齿形，图12-15所⽰。

图12-153.花键连接的画法。

⽤剖视表⽰花键连接时，其连接部分⽤花键轴的画法表⽰，如下图所⽰。

图12-164.花键的标注。

花键标注的⽅法有两种：⼀种是在图上标出公称尺⼨D（⼤径），d（⼩径）,b（键宽）和z（齿数）等（图12-14，12-15)；另⼀种是⽤代号标柱：Z-dxDxb，如图12-16所⽰。

两种标柱形式都需标出花键的⼯作长度（L）。

⼆、销销在机器中，可起定位与连接作⽤。

常⽤的销有圆柱销和圆锥销等。

开⼝销要与六⾓开槽螺母配型。

销的规定标记如⽰例：销 GB/T 119.1 10h8×60 表⽰公称直径d=10、公差为h8，公称长度L=60，材料为钢，不淬⽕，销GB/T 117 10×60 表⽰公称直径d=10，长度L=60，材料为35钢，热处理硬度为HRC28～销GB/T 91 5×50 表⽰公称规格d=5，公称长度L=50，材料为Q235，不经表⾯处理的开际最⼤直径为4.6mm，最⼩直径为4.4mm。

图12-17 定位销第三节滚动轴承滚动轴承是⽀承轴的部件，主要由内圈、外圈、滚动体、保持架组成，按其在⼯作中承受的⼒不同可以分为：向⼼轴承、推⼒轴承、向⼼推⼒轴承，如表7-3所⽰。

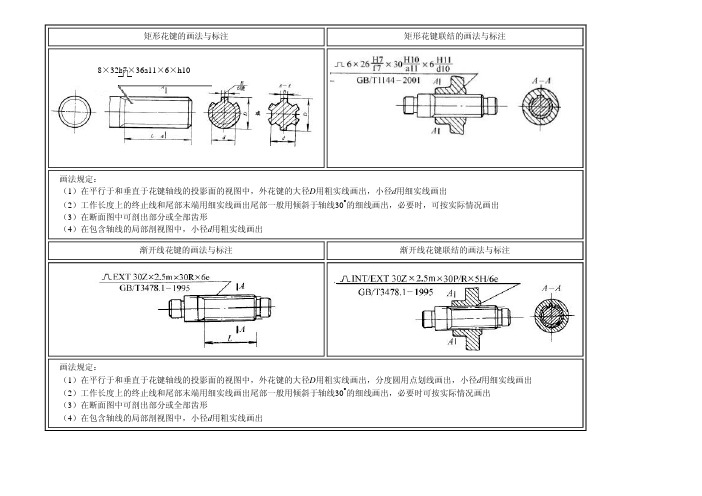

矩形花键的画法与标注
矩形花键联结的画法与标注
8×32h7×36a11×6×h10
画法规定：
（
1）在平行于和垂直于花键轴线的投影面的视图中，外花键的大径D 用粗实线画出，小径d 用细实线画出 （2）工作长度上的终止线和尾部末端用细实线画出尾部一般用倾斜于轴线30°的细线画出，必要时，可按实际情况画出 （3）在断面图中可剖出部分或全部齿形 （4）在包含轴线的局部剖视图中，小径d 用粗实线画出
渐开线花键的画法与标注渐开线花键联结的画法与标注
画法规定：
（1）在平行于和垂直于花键轴线的投影面的视图中，外花键的大径D 用粗实线画出，分度圆用点划线画出，小径d 用细实线画出
（2）工作长度上的终止线和尾部末端用细实线画出尾部一般用倾斜于轴线30°的细线画出，必要时可按实际情况画出
（3）在断面图中可剖出部分或全部齿形
（4）在包含轴线的局部剖视图中，小径d 用粗实线画出。

第二十一课 键、花键及其连接的表示法学习目的掌握键、花键的画法及装配画法。

知识要点1、让学生了解键和销的分类、作用及联结方式（画法）。

2、滚动轴承的种类及代号教 学 要 求1、掌握内容：了解键和销的分类、作用及联结方式。

2、图示方法：图示讲授相结合。

方 法：讲授法，图示法。

课 时：2学时作 业： 8-3授课内容：8.2 键、花键及其连接的表示法键主要用于轴和轴上的零件（如齿轮、皮带轮等）间的连接，以传递扭矩。

如图8-14所示，将键嵌入轴上的键槽中，再把齿轮装在轴上，当轴转动时，通过键连接，齿轮也将和轴同步转动，达到传递动力的目的。

图8-14 键连接一、常用键及其标记常用的键有普通平键、半圆键和钩头楔键等。

普通平键又有A型、B型和C 型三种，表8-3列出了几种常用键的标准编号、形式和标记示例。

表8-3 键及其标记示例二、键连接的画法及尺寸标注1. 普通平键连接画法普通平键的长度L 和宽度b 要根据轴的直径d 和传递的扭矩大小从标准中选取适当值。

轴上的键槽若在前面，局部视图可以省略不画，键槽在上面时，键槽和外圆柱面产生的截交线可用柱面的转向轮廓线代替。

如图8-112. 半圆键连接画法半圆键连接常用于载荷不大的传动轴上，其工作原理和画法与普通平键相似，键槽的表示方法和装配画法如图8-9所示。

3. 钩头楔键连接画法钩头楔键的上顶面有1∶100的斜度，装配时将键沿轴向嵌入键槽内，靠键的上、下面将轴和轮连接在一起，键的侧面为非工作面，其装配图的画法如图8-10所示。

三、花键表示法（GB/T 4459.3—2000）1. 外花键的画法和标记外花键的标注可采用一般尺寸标注法和标记标注法两种。

如右图示。

2. 内花键画法及标记当采用剖视时，若平行于键齿剖切，键齿按不剖绘制，且大、小径均用粗实线绘制。

在反映圆的视图上，大径用细实线圆表示。

内花键的标记中表示公差带的偏差代号用大写字母表示。

3. 矩形花键的连接画法与螺纹连接画法相似，花键连接的画法为公共部分按外花键绘制，不重合部分按各自的画法规定绘制。
