渐开线花键计算公式及参数标注方法一.渐开线花键图形圆柱直齿渐开线花键30°平齿根、30°圆齿根、37.5°圆齿根和45°圆齿根，见下图:(c) 37. 5。

圆齿根二.渐开线花键的计算表1:计算公式表2：公式中符号所代表的参数名称三、渐开线花键的标注1.一般规立在零件图样上，应给出制造花键时所需的全部尺寸、公差和参数，列出参数表，表中应给岀齿数、模数、压力角、公差等级和配合类别、渐开线终止圆直径最小值或渐开线起始圆直径最大值、齿跟圆弧最小径曲率半径及英偏差、以及按GB./T3478. 5与选用的检验方法有关的相应项目。

也可列出其他项目，例如：大径、小径及英偏差、M值和W 值等项目，必要时画出齿形放大图。

2.标注示例在有关图样和技术文件中，需要标记时，应符合如下规左：内花键：INT外花键:EXT花键副:INT/EXT齿数:Z（前面加齿数值）模数:m（前而加模数值）30°平齿根:30P30°圆齿根:30R37. 5°圆齿根:37.545°圆齿根:4545°直线齿形圆齿根:45ST公差等级:4、5、6或7配合类别:H（内花键）；k、js、h、f、e或d（外花键）标准号：GB/T3478. 1-2008示例1：花键副，齿数24,模数2. 5、30°圆齿根，公差等级为5级，配合类别为H/h°花键副:INT/EXT 24zX2. 5mX30RX5H/5h GB/T3478. 1-2008内花键：INT 24zX2. 5mX30RX5H GB/T3478. 1-2008外花键:EXT 24zX2. 5mX30RX5h GB/T3478. 1-2008示例2：花键副，齿数24、模数2. 5、内花键为30°平齿根、公差等级为6级：外花键为30°圆齿根、公差等级为5级、配合类别为H/h。

花键副:INT/EXT 24zX2. 5mX30P/RX6H/5h GB/T3478. 1-2008内花键：INT 24zX2. 5mX30PX6H GB/T3478. 1-2008外花键:EXT 24zX2. 5mX30RX5h GB/T3478. 1-2008示例3：花键副，齿数24、模数2. 5、37.5°圆齿根、公差等级6级、配合类别为H/h。

渐开线花键的参数标注（1）在零件图样上，应给出制造花键时所需的全部尺寸、公差和参数，列出参数表，表中应给出齿数、模数、压力角、公差等级和配合类别、渐开线终止圆直径最小值或渐开线起始圆直径最大值、齿根圆弧最小径及其偏差、M值和W值等项目。

必要时画出齿形放大图。

（2）花键的检验方法见GB/。

其中对花键的齿槽宽和齿厚规定了三种综合检验法和一种单项检验法（详见GB/），花键的参数标注于采取检验方法有关。

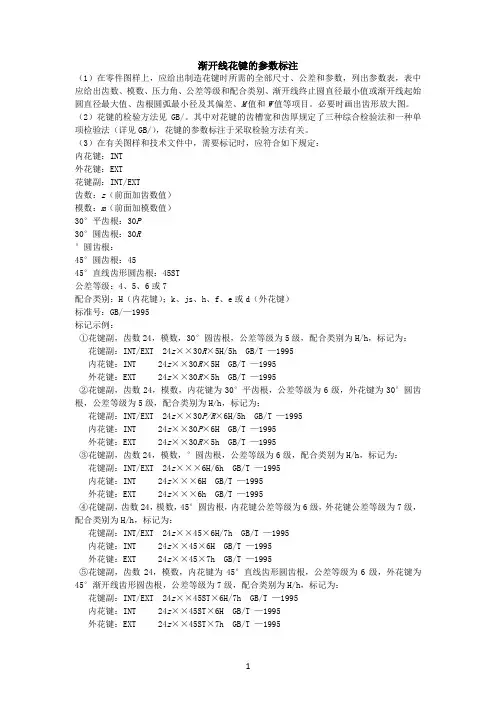

（3）在有关图样和技术文件中，需要标记时，应符合如下规定：内花键：INT外花键：EXT花键副：INT/EXT齿数：z（前面加齿数值）模数：m（前面加模数值）30°平齿根：30P30°圆齿根：30R°圆齿根：45°圆齿根：4545°直线齿形圆齿根：45ST公差等级：4、5、6或7配合类别：H（内花键）；k、js、h、f、e或d（外花键）标准号：GB/—1995标记示例：①花键副，齿数24，模数，30°圆齿根，公差等级为5级，配合类别为H/h，标记为：花键副：INT/EXT 24z××30R×5H/5h GB/T —1995内花键：INT 24z××30R×5H GB/T —1995外花键：EXT 24z××30R×5h GB/T —1995②花键副，齿数24，模数，内花键为30°平齿根，公差等级为6级，外花键为30°圆齿根，公差等级为5级，配合类别为H/h，标记为：花键副：INT/EXT 24z××30P/R×6H/5h GB/T —1995内花键：INT 24z××30P×6H GB/T —1995外花键：EXT 24z××30R×5h GB/T —1995③花键副，齿数24，模数，°圆齿根，公差等级为6级，配合类别为H/h，标记为：花键副：INT/EXT 24z×××6H/6h GB/T —1995内花键：INT 24z×××6H GB/T —1995外花键：EXT 24z×××6h GB/T —1995④花键副，齿数24，模数，45°圆齿根，内花键公差等级为6级，外花键公差等级为7级，配合类别为H/h，标记为：花键副：INT/EXT 24z××45×6H/7h GB/T —1995内花键：INT 24z××45×6H GB/T —1995外花键：EXT 24z××45×7h GB/T —1995⑤花键副，齿数24，模数，内花键为45°直线齿形圆齿根，公差等级为6级，外花键为45°渐开线齿形圆齿根，公差等级为7级，配合类别为H/h，标记为：花键副：INT/EXT 24z××45ST×6H/7h GB/T —1995内花键：INT 24z××45ST×6H GB/T —1995外花键：EXT 24z××45ST×7h GB/T —1995（4）表列出齿数为24，模数为，公差等级为5级，配合类别为H/h，选用基本方法时的参数表。

渐开线花键计算公式及参数标注渐开线花键是一种常见的齿轮系统，它由两个或多个齿轮通过花键（也称为花齿）连接在一起，以实现动力传递和齿轮调整。

渐开线花键的设计要求非常严格，需要根据实际应用和需求，计算出合理的公式和参数。

本文将详细介绍渐开线花键的计算公式和参数标注。

一、渐开线花键的计算公式：1.花键几何参数计算：花键的几何参数包括高度、基圆直径等，下面是常用的计算公式：-花键高度（h）的计算公式：h=(2×p×Z)/(m×F)-d1其中，p为齿间距，Z为花键齿数，m为模数，F为面宽，d1为齿圈外径。

- 花键齿数（Z）的计算公式：Z = ceil(2π × d1 / p)其中，ceil(x)表示不小于x的最小整数。

-花键基圆直径（d2）的计算公式：d2=d1-2h-花键齿高（s）的计算公式：s=(π×m)/22.载荷参数计算：载荷参数是为了保证花键在工作时能够承受所需的力矩和负荷，常用的计算公式有：-载荷承受能力（T）的计算公式：T=(F×A×σ)/n其中，A为花键有效长度，σ为耐用极限，n为加载因数。

-花键有效长度（A）的计算公式：A=Z×s以上是渐开线花键的基本计算公式，不同的应用和需求可能还需要根据具体情况进行调整和优化。

二、渐开线花键的参数标注：-花键高度（h）：通常在花键的一侧标注，表示花键的高度。

-齿数（Z）：在花键的一侧标注，表示花键所连接的齿轮的齿数。

-花键基圆直径（d2）：在花键的一侧标注，表示花键的基圆直径。

-花键齿高（s）：通常在花键的一侧标注，表示花键的齿高。

-花键有效长度（A）：通常在花键的一侧标注，表示花键的有效长度。

-载荷承受能力（T）：通常在花键的一侧标注，表示花键的载荷承受能力。

-加载因数（n）：在花键的一侧标注，表示花键的加载因数。

以上是渐开线花键的常见参数标注，以便人们在设计、制造和检验时能够准确地了解花键的几何特征和载荷能力。

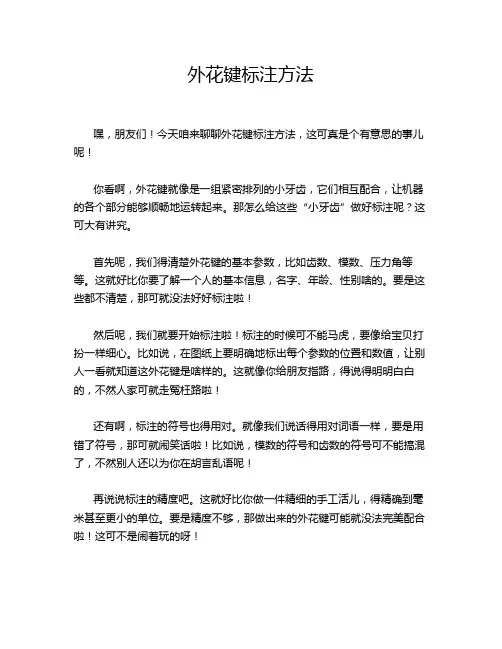

外花键标注方法嘿，朋友们！今天咱来聊聊外花键标注方法，这可真是个有意思的事儿呢！你看啊，外花键就像是一组紧密排列的小牙齿，它们相互配合，让机器的各个部分能够顺畅地运转起来。

那怎么给这些“小牙齿”做好标注呢？这可大有讲究。

首先呢，我们得清楚外花键的基本参数，比如齿数、模数、压力角等等。

这就好比你要了解一个人的基本信息，名字、年龄、性别啥的。

要是这些都不清楚，那可就没法好好标注啦！然后呢，我们就要开始标注啦！标注的时候可不能马虎，要像给宝贝打扮一样细心。

比如说，在图纸上要明确地标出每个参数的位置和数值，让别人一看就知道这外花键是啥样的。

这就像你给朋友指路，得说得明明白白的，不然人家可就走冤枉路啦！还有啊，标注的符号也得用对。

就像我们说话得用对词语一样，要是用错了符号，那可就闹笑话啦！比如说，模数的符号和齿数的符号可不能搞混了，不然别人还以为你在胡言乱语呢！再说说标注的精度吧。

这就好比你做一件精细的手工活儿，得精确到毫米甚至更小的单位。

要是精度不够，那做出来的外花键可能就没法完美配合啦！这可不是闹着玩的呀！大家想想，要是没有正确的外花键标注，那机器还能正常工作吗？就好比一辆汽车，零件都装错了，还能跑得起来吗？所以说啊，这外花键标注可真是太重要啦！我们在标注的时候，一定要认真仔细，不能有一丝一毫的差错。

要像对待自己最珍贵的东西一样，精心呵护。

而且啊，要不断学习和掌握新的标注方法和标准，这样才能跟上时代的步伐呀！总之，外花键标注方法可不是一件简单的事儿，但只要我们用心去做，就一定能做好。

让我们一起努力，把这些“小牙齿”标注得漂漂亮亮的，让机器们都能欢快地运转起来吧！。
