花键标注方法

渐开线花键的参数标注渐开线花键的参数标注（1）在零件图样上，应给出制造花键时所需的全部尺寸、公差和参数，列出参数表，表中应给出齿数、模数、压力角、公差等级和配合类别、渐开线终止圆直径最小值或渐开线起始圆直径最大值、齿根圆弧最小径及其偏差、M值和W值等项目。

必要时画出齿形放大图。

（2）花键的检验方法见GB/T3478.5。

其中对花键的齿槽宽和齿厚规定了三种综合检验法和一种单项检验法（详见GB/T3478.5），花键的参数标注于采取检验方法有关。

（3）在有关图样和技术文件中，需要标记时，应符合如下规定：内花键：INT外花键：EXT花键副：INT/EXT齿数：z（前面加齿数值）模数：m（前面加模数值）30°平齿根：30P30°圆齿根：30R37.5°圆齿根：37.545°圆齿根：4545°直线齿形圆齿根：45ST公差等级：4、5、6或7配合类别：H（内花键）；k、js、h、f、e或d（外花键）标准号：GB/T3478.1—1995标记示例：①花键副，齿数24，模数2.5，30°圆齿根，公差等级为5级，配合类别为H/h，标记为：花键副：INT/EXT 24z×2.5m×30R×5H/5h GB/T 3478.1—1995内花键：INT 24z×2.5m×30R×5H GB/T 3478.1—1995外花键：EXT 24z×2.5m×30R×5h GB/T 3478.1—1995②花键副，齿数24，模数2.5，内花键为30°平齿根，公差等级为6级，外花键为30°圆齿根，公差等级为5级，配合类别为H/h，标记为：花键副：INT/EXT 24z×2.5m×30P/R×6H/5h GB/T 3478.1—1995内花键：INT 24z×2.5m×30P×6H GB/T 3478.1—1995外花键：EXT 24z×2.5m×30R×5h GB/T 3478.1—1995③花键副，齿数24，模数2.5，37.5°圆齿根，公差等级为6级，配合类别为H/h，标记为：花键副：INT/EXT 24z×2.5m×37.5×6H/6h GB/T 3478.1—1995内花键：INT 24z×2.5m×37.5×6H GB/T 3478.1—1995外花键：EXT 24z×2.5m×37.5×6h GB/T 3478.1—1995④花键副，齿数24，模数2.5，45°圆齿根，内花键公差等级为6级，外花键公差等级为7级，配合类别为H/h，标记为：花键副：INT/EXT 24z×2.5m×45×6H/7h GB/T 3478.1—1995 内花键：INT 24z×2.5m×45×6H GB/T 3478.1—1995外花键：EXT 24z×2.5m×45×7h GB/T 3478.1—1995⑤花键副，齿数24，模数2.5，内花键为45°直线齿形圆齿根，公差等级为6级，外花键为45°渐开线齿形圆齿根，公差等级为7级，配合类别为H/h，标记为：花键副：INT/EXT 24z×2.5m×45ST×6H/7h GB/T 3478.1—1995内花键：INT 24z×2.5m×45ST×6H GB/T 3478.1—1995外花键：EXT 24z×2.5m×45ST×7h GB/T 3478.1—1995（4）表列出齿数为24，模数为2.5，公差等级为5级，配合类别为H/h，选用基本方法时的参数表。

渐开线花键计算公式及参数标注方法一.渐开线花键图形圆柱直齿渐开线花键30°平齿根、30°圆齿根、37.5°圆齿根和45°圆齿根，见下图:(c) 37. 5。

圆齿根二.渐开线花键的计算表1:计算公式表2：公式中符号所代表的参数名称三、渐开线花键的标注1.一般规立在零件图样上，应给出制造花键时所需的全部尺寸、公差和参数，列出参数表，表中应给岀齿数、模数、压力角、公差等级和配合类别、渐开线终止圆直径最小值或渐开线起始圆直径最大值、齿跟圆弧最小径曲率半径及英偏差、以及按GB./T3478. 5与选用的检验方法有关的相应项目。

也可列出其他项目，例如：大径、小径及英偏差、M值和W 值等项目，必要时画出齿形放大图。

2.标注示例在有关图样和技术文件中，需要标记时，应符合如下规左：内花键：INT外花键:EXT花键副:INT/EXT齿数:Z（前面加齿数值）模数:m（前而加模数值）30°平齿根:30P30°圆齿根:30R37. 5°圆齿根:37.545°圆齿根:4545°直线齿形圆齿根:45ST公差等级:4、5、6或7配合类别:H（内花键）；k、js、h、f、e或d（外花键）标准号：GB/T3478. 1-2008示例1：花键副，齿数24,模数2. 5、30°圆齿根，公差等级为5级，配合类别为H/h°花键副:INT/EXT 24zX2. 5mX30RX5H/5h GB/T3478. 1-2008内花键：INT 24zX2. 5mX30RX5H GB/T3478. 1-2008外花键:EXT 24zX2. 5mX30RX5h GB/T3478. 1-2008示例2：花键副，齿数24、模数2. 5、内花键为30°平齿根、公差等级为6级：外花键为30°圆齿根、公差等级为5级、配合类别为H/h。

花键副:INT/EXT 24zX2. 5mX30P/RX6H/5h GB/T3478. 1-2008内花键：INT 24zX2. 5mX30PX6H GB/T3478. 1-2008外花键:EXT 24zX2. 5mX30RX5h GB/T3478. 1-2008示例3：花键副，齿数24、模数2. 5、37.5°圆齿根、公差等级6级、配合类别为H/h。

渐开线花键计算公式及参数标注方法一、渐开线花键的几何参数1. 花键尺寸（Keyway Size）：指的是渐开线花键的宽度，通常用顶孔（Recess）和底孔（Sockets）直径来表示。

2. 螺纹角（Helix Angle）：指的是渐开线花键的螺纹线的倾斜角度。

3. 螺纹高度（Helix Height）：指的是渐开线花键的螺纹线的高度，通常用顶孔和底孔之间的距离来表示。

二、渐开线花键的计算公式1.花键尺寸计算公式-花键尺寸公式由ISO2790标准规定，根据轴的直径（d）可以计算出花键尺寸。

- 花键顶孔直径（D）= 轴的直径（d）+ 0.15mm- 花键底孔直径（d1）= 轴的直径（d）+ 0.25mm2.螺纹角计算公式-螺纹角一般由图纸给出，也可以通过以下公式计算：- 螺纹角（α）= arctan（H / (π * d)）其中，H为螺纹高度。

在制作渐开线花键图纸时，需要对相关参数进行标注，以便于加工和使用。

1.标注花键尺寸-在图纸上标注花键尺寸时，可以使用简化的标注方法，如在顶孔和底孔的直径符号上加上对应的数值。

2.标注螺纹角和螺纹高度-在图纸上标注螺纹角和螺纹高度时，可以使用直线段和字母表示，如在花键尺寸标注旁边加上α和H的符号，并注明对应的数值。

3.标注公差要求-在图纸上标注公差要求时，可以使用ISO系统的标准符号，如使用T字号来表示公差要求，并在标注下方注明对应的公差范围。

四、常见问题与解决方法在渐开线花键的设计和标注过程中，可能会遇到一些常见问题，下面列举几个常见问题并给出解决方法：1.如何选择合适的渐开线花键尺寸？-渐开线花键尺寸的选择需要考虑轴的直径和应力情况，一般建议按照ISO标准进行选择。

2.如何计算渐开线花键的扭矩传递能力？-渐开线花键的扭矩传递能力可以通过以下公式计算：T=(π/16)*τ*h*d，其中T为扭矩传递能力，τ为材料的抗扭转应力，h为花键的高度，d为轴的直径。

3.如何在CAD软件中绘制渐开线花键图纸？-在CAD软件中，可以使用线段和圆弧工具来绘制渐开线花键的轮廓，然后使用文字工具来标注相关参数。

渐开线花键计算公式及参数标注渐开线花键是一种常见的齿轮系统，它由两个或多个齿轮通过花键（也称为花齿）连接在一起，以实现动力传递和齿轮调整。

渐开线花键的设计要求非常严格，需要根据实际应用和需求，计算出合理的公式和参数。

本文将详细介绍渐开线花键的计算公式和参数标注。

一、渐开线花键的计算公式：1.花键几何参数计算：花键的几何参数包括高度、基圆直径等，下面是常用的计算公式：-花键高度（h）的计算公式：h=(2×p×Z)/(m×F)-d1其中，p为齿间距，Z为花键齿数，m为模数，F为面宽，d1为齿圈外径。

- 花键齿数（Z）的计算公式：Z = ceil(2π × d1 / p)其中，ceil(x)表示不小于x的最小整数。

-花键基圆直径（d2）的计算公式：d2=d1-2h-花键齿高（s）的计算公式：s=(π×m)/22.载荷参数计算：载荷参数是为了保证花键在工作时能够承受所需的力矩和负荷，常用的计算公式有：-载荷承受能力（T）的计算公式：T=(F×A×σ)/n其中，A为花键有效长度，σ为耐用极限，n为加载因数。

-花键有效长度（A）的计算公式：A=Z×s以上是渐开线花键的基本计算公式，不同的应用和需求可能还需要根据具体情况进行调整和优化。

二、渐开线花键的参数标注：-花键高度（h）：通常在花键的一侧标注，表示花键的高度。

-齿数（Z）：在花键的一侧标注，表示花键所连接的齿轮的齿数。

-花键基圆直径（d2）：在花键的一侧标注，表示花键的基圆直径。

-花键齿高（s）：通常在花键的一侧标注，表示花键的齿高。

-花键有效长度（A）：通常在花键的一侧标注，表示花键的有效长度。

-载荷承受能力（T）：通常在花键的一侧标注，表示花键的载荷承受能力。

-加载因数（n）：在花键的一侧标注，表示花键的加载因数。

以上是渐开线花键的常见参数标注，以便人们在设计、制造和检验时能够准确地了解花键的几何特征和载荷能力。

(二）花键的规定画法及标注花键是把键直接做在轴上和轮孔上，成一整体。

主要用来传递较大的扭矩。

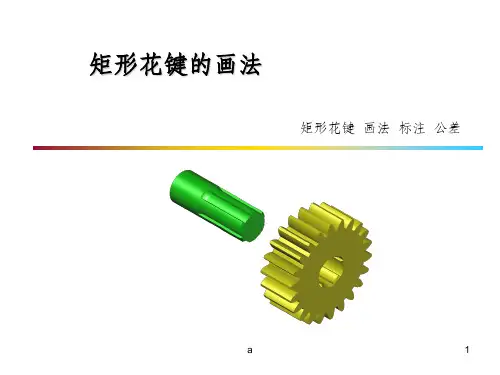

花键的齿型有矩形和渐开线形等，其中矩形花键应用最广，其结构和尺寸已标准化，下面介绍矩形花键轴及孔的画法及尺寸标注。

1.外花键的画法如图12-14所示。

在平行于外花键轴线的投影面的视图中，大径用粗实线，小径用细实线绘制；并用断面图画出全部或一部分齿型，但要注明齿数；工作长度的终止端和尾部长度的末端均用细实线绘制，并与轴线垂直；尾部则画成与轴线成30度的斜线；花键代号应写在大径上。

图12-142.内花键的画法在平行于花键投影的轴线上的剖视图中，大径及小径都用粗实线绘制；并用局部视图画出全部或一部分齿形，图12-15所示。

图12-153.花键连接的画法。

用剖视表示花键连接时，其连接部分用花键轴的画法表示，如下图所示。

图12-164.花键的标注。

花键标注的方法有两种：一种是在图上标出公称尺寸D （大径），d（小径）,b（键宽）和z（齿数）等（图12-14，12-15)；另一种是用代号标柱：Z-dxDxb，如图12-16所示。

两种标柱形式都需标出花键的工作长度（L）。

二、销销在机器中，可起定位与连接作用。

常用的销有圆柱销和圆锥销等。

开口销要与六角开槽螺的模型。

销的规定标记如示例：销 GB/T 119.1 10h8×60 表示公称直径d=10、公差为h8，公称长度L=60，材料为钢，不淬火，销GB/T 117 10×60 表示公称直径d=10，长度L=60，材料为35钢，热处理硬度为HR销GB/T 91 5×50 表示公称规格d=5，公称长度L=50，材料为Q235，不经表面处理的实际最大直径为4.6mm，最小直径为4.4mm。

图12-17 定位销第三节滚动轴承滚动轴承是支承轴的部件，主要由内圈、外圈、滚动体、保持架组成，按其在工作中承受的力不同可以分为：向心轴承、推力轴承、向心推力轴承，如表7-3所示。

渐开线花键轴标注方法
以下是 8 条关于渐开线花键轴标注方法的内容：
1. 嘿，你知道渐开线花键轴标注方法有多重要吗？就好比给每一个独特的宝贝都贴上属于它自己的标签一样！比如说在机械制造中，如果标注不准确，那不就像给孩子穿错了衣服，会闹大笑话的呀！
2. 渐开线花键轴标注方法，这可不是随便搞搞就行的哦！它就像给一幅画上色，得恰到好处才行！像在装配那些复杂机械的时候，标注正确才能让一切严丝合缝，可不是开玩笑的哟！
3. 哎呀呀，渐开线花键轴标注方法可真不能小瞧啊！想想看，如果把它比作修建一座大厦的蓝图，标注有误那不就等于蓝图出错，大厦还能稳稳当当吗？
4. 渐开线花键轴标注方法其实没那么难理解啦！就像是走迷宫有了正确的路线图一样。

比如在加工零件时，按照正确标注来操作，就不会迷失方向啦，多简单呀！
5. 哇塞，渐开线花键轴标注方法可是很关键的呢！这就好像在茫茫大海中航行靠的是精确的航海图。

要是标注不准确，那不就像船失去了方向，很危险的呀！
6. 渐开线花键轴标注方法，绝对是要认真对待的呀！你想想，它就如同给一个团队制定明确的规则，没有正确标注，怎么能高效协作呢？
7. 嘿哟，渐开线花键轴标注方法可不能乱来哦！这不就跟给跑步比赛规划赛道一样嘛。

如果赛道都画错了，那比赛还怎么正常进行呀！
8. 渐开线花键轴标注方法真的超重要！它就像是一场精彩演出的剧本，标注不对，那这场“机械大戏”可就要演砸啦！
结论：渐开线花键轴标注方法真的是至关重要，在机械领域中绝对不能忽视，一定要准确、细致地去掌握和运用它！。

外花键标注方法嘿，朋友们！今天咱来聊聊外花键标注方法，这可真是个有意思的事儿呢！你看啊，外花键就像是一组紧密排列的小牙齿，它们相互配合，让机器的各个部分能够顺畅地运转起来。

那怎么给这些“小牙齿”做好标注呢？这可大有讲究。

首先呢，我们得清楚外花键的基本参数，比如齿数、模数、压力角等等。

这就好比你要了解一个人的基本信息，名字、年龄、性别啥的。

要是这些都不清楚，那可就没法好好标注啦！然后呢，我们就要开始标注啦！标注的时候可不能马虎，要像给宝贝打扮一样细心。

比如说，在图纸上要明确地标出每个参数的位置和数值，让别人一看就知道这外花键是啥样的。

这就像你给朋友指路，得说得明明白白的，不然人家可就走冤枉路啦！还有啊，标注的符号也得用对。

就像我们说话得用对词语一样，要是用错了符号，那可就闹笑话啦！比如说，模数的符号和齿数的符号可不能搞混了，不然别人还以为你在胡言乱语呢！再说说标注的精度吧。

这就好比你做一件精细的手工活儿，得精确到毫米甚至更小的单位。

要是精度不够，那做出来的外花键可能就没法完美配合啦！这可不是闹着玩的呀！大家想想，要是没有正确的外花键标注，那机器还能正常工作吗？就好比一辆汽车，零件都装错了，还能跑得起来吗？所以说啊，这外花键标注可真是太重要啦！我们在标注的时候，一定要认真仔细，不能有一丝一毫的差错。

要像对待自己最珍贵的东西一样，精心呵护。

而且啊，要不断学习和掌握新的标注方法和标准，这样才能跟上时代的步伐呀！总之，外花键标注方法可不是一件简单的事儿，但只要我们用心去做，就一定能做好。

让我们一起努力，把这些“小牙齿”标注得漂漂亮亮的，让机器们都能欢快地运转起来吧！。
