采暖 管道阀门选用

给水、热水、采暖铜阀门技术要求给水、热水和采暖铜阀门技术要求阀门选用要求：1.给水、热水系统：1) DN50（含DN50）以内的阀门应采用铜阀门。

2) 管径小于或等于25mm时，应采用铜球阀，型号为Q11F-16T。

3) 管径大于25mm但小于50mm时，应采用内螺纹铜截止阀，型号为J11W-16T。

4) 管径等于50mm时，应采用法兰铜闸阀，型号为Z45W-16T。

5) 对于图纸要求的铜止回阀规格小于50mm时，应采用内螺纹铜止回阀，型号为H14W-16T，规格等于50mm时，应采用法兰铜止回阀，型号为H44W-16T。

6) 减压阀DN50（含DN50）以内的型号为Y12X-16T，每个减压阀前设置同规格铜过滤器1个。

7) 铜自动放气阀型号为705 B725X-16T。

2.采暖系统：1) DN50（含DN50）以内的阀门应采用铜阀门。

2) 管径小于或等于25mm时，应采用铜球阀，型号为Q11F-16T。

其中散热器供水阀门除卫生间采用角式温控阀，回水阀门采用角式截止阀外，其它位置供水阀门采用直型温控阀，回水阀门采用直型截止阀。

3) 每户管道井内采暖计量装置沿水流方向为：供水：铜球锁闭阀、过滤器、热量表；回水：铜球锁闭阀、过滤器、平衡调节阀。

4) 除图纸要求的平衡调节阀以外，管径大于25mm但小于50mm时，应采用内螺纹铜截止阀，型号为J11W-16T。

5) 除图纸要求的平衡调节阀以外，管径等于50mm时，应采用法兰铜截止阀，型号为J41H-16C。

6) 图纸要求的铜自动放气阀型号为705 B725X-16T。

铜阀门型号、材质要求：1.铜球阀：1) 型号：Q11F-20T。

2) 材质：除手柄为不锈钢或合金钢外，其它组件均为黄铜。

3) 填料和密封垫采用聚四氟乙烯。

2.截止阀：1) 型号：内螺纹截止阀J11W-16T；法兰截止阀J41H-16C。

2) 材质：除手轮为不锈钢或合金钢外，其它组件均为黄铜。

暖气主管道阀门种类
暖气主管道阀门是暖气系统中的重要组成部分，用于控制水流的流向和温度，保障整个系统的正常运行。

不同的阀门种类适用于不同的暖气系统，下面就来了解一下常见的暖气主管道阀门种类。

1. 手动阀门
手动阀门是最常见的一种阀门，通过手动旋转阀门来控制水流的开闭和流向。

手动阀门具有结构简单、易于维护、价格低廉等优点，但需要人工操作，不太适合需要频繁调节的暖气系统。

2. 自动阀门
自动阀门采用电磁或气动控制技术，能够自动调节水流的开闭和流向，具有快速响应、精确控制、节能环保等优点。

自动阀门适用于大型、复杂的暖气系统，但价格相对较高。

3. 节能阀门
节能阀门是一种能够自动调节水流的开闭和流向，提高暖气系统效率的阀门。

节能阀门通过智能控制技术，根据室内温度、室外温度、湿度等因素自动调节水流，减少能源浪费，达到节能的目的。

4. 电动阀门
电动阀门是一种采用电机或电磁控制技术，通过电子信号来实现水流开闭和流向调节的阀门。

电动阀门具有响应速度快、控制精度高等优点，适用于对水流控制要求比较严格的暖气系统。

总的来说，不同的阀门种类适用于不同的暖气系统，选择合适的阀门可以提高暖气系统的效率，降低能源浪费。

在选择阀门时，需要
根据实际情况进行综合考虑，选出最适合自己的阀门种类。

硬密封组合式碟片阀座
因为是偏心结构， 在打开和关闭过程中 ，球芯与密封阀座可实现瞬间脱离和瞬间 接触，大大减少了阀座磨损、变形、降低 了旋转力矩。球芯与阀座一对密封副也不 会发生擦伤，急剧摩擦等故障。
偏心式硬密封球芯
2.双偏心软密封型 阀座由原来的整体式改为组合镶嵌式， 软阀座用8000PHB四氟合金。具有纯四 氟的抗腐蚀性能，又克服了四氟的易塑 性变形的缺陷。
因为是偏心结构， 在打开和关闭过程中， 球芯与密封阀座可实现瞬间脱离和瞬间接触 ，大大减少了阀座磨损、变形、降低了旋转 力矩。球芯与阀座一对密封副也不会发生擦 伤，急剧摩擦等故障。
偏心软密封球芯（关闭状态）
偏心软密封球芯（开启状态）
城市大型供热管网蝶阀、球阀的性能比较
阀型 公称通径、 结构特点 许用压力、 压差
中线蝶阀、单偏心蝶阀、双偏心蝶阀、三偏心蝶阀的密封结构及开启、关闭原理
球阀
旋压式封头设计 304空心钢板 高强度套球结 构
直口定位装配 工艺
球体平衡孔设 计
上装式防吹出 结构设计
江苏威尔迪威阀业 大口径威尔迪威阀业有限公司专业球阀生产厂家，积累了10年设计生产经验并通过目 前最先进的有限元分析软件进行强度及密度的安全分析，保证阀门的质量。 球阀按球体结构形状有整球（O型球阀）与半球（V型球阀、偏心旋转阀）之分，本 文重点讲述O型球阀 （1） 球阀的作用及工作原理： 球阀为截止阀中最常用的一种结构，是由旋塞阀演变而来。其结构为控制流体 的启闭件为一个球体，驱动机构带动阀杆从而使球体绕轴线旋转90°实现阀的开启 与关闭。球阀在管路上主要用于切断、分配和改变介质流动方向。球阀结构简单，密 封性好，操作简便，易实现快速启闭，是近十几年来发展最快的阀门品种之一。在石 油天然气管线、城市供热管线、炼油裂解装置上、海洋石油、以及核工业方面的使用 越来越广泛。 （2）球阀的优点： 1) 具有最低的流阻。 2) 同口径阀门中流通能力最大。 3) 因不易卡阻，故能可靠应用于腐蚀性介质和低沸点液体中。 4) 在高压力高温度范围内能实现完全密封。 5) 可实现快速启闭，操作无冲击。 6) 球型关闭件可在边界位置自动定位。 7) 实现双向密封。 8) 在全开全闭时，球体和阀座密封面与介质隔离，因此高速通过阀门的介质 不会 对密封面侵蚀。

供热系统常用到哪几种阀门
供热系统常用到哪几种阀门，各有什么性能？
答：供热系统常用到的阀门有：截止阀、闸阀（或闸板阀）、蝶阀、球阀、逆止阀（止回阀）、安全阀、减压阀、稳压阀、平衡阀、调节阀及多种自力式调节阀和电动调节阀。

截止阀：用于截断介质流动，有一定的节调性能，压力损失大，供热系统中常用来截断蒸汽的流动，在阀门型号中用"J"表示截止阀闸阀：用于截断介质流动，当阀门全开时，介质可以象通过一般管子一样，通过，无须改变流动方向，因而压损较小。

闸阀的调节性能很差，在阀门型号中用"Z"表示闸阀。

逆止阀：又称止回阀或单向阀，它允许介质单方向流动，若阀后压力高于阀前压力，则逆止阀会自动关闭。

逆止阀的型式有多种，主要包括：升降式、旋启式等。

升降式的阀体外形象截止阀，压损大，所以在新型的换热站系统中较少选用。

在阀门型号中用"H"表示。

蝶阀：靠改变阀瓣的角度实现调节和开关，由于阀瓣始终处于流动的介质中间，所以形成的阻力较大，因而也较少选用。

在阀门型号中用"D"表示。

安全阀：主要用于介质超压时的泄压，以保护设备和系统。

在某些情况下，微启式水压安全阀经过改进可用作系统定压阀。

安全阀的结构形式有很多，在阀门型号中用"Y"表示。

供热管道系统中阀门的选择与应用供热管道系统是指用于向建筑物供应热能的管道系统，其正常运行对于保障建筑物内部的温度和生活质量至关重要。

在供热管道系统中，阀门的选择与应用起到了至关重要的作用，可以对流体的流量、压力和温度进行调节和控制，确保系统的安全、高效运行。

在选择供热管道系统中的阀门时，需要考虑以下几个方面：1. 阀门的材料选择：管道系统中流体的温度和压力较高，因此阀门的材料需要具备较高的耐压和耐温性能。

常见的阀门材料有铸铁、铸钢、不锈钢等。

根据具体的工作环境和流体特性选择合适的阀门材料，确保其能够长期稳定运行。

2. 阀门的类型选择：根据管道系统中的需要，可以选择不同类型的阀门，如截止阀、调节阀、旋塞阀等。

截止阀用于控制或切断流体的流量，调节阀用于调节流体的流量和压力，旋塞阀用于控制流体的流量和调节流量。

根据具体的需求选择合适的阀门类型，以达到系统的控制要求。

3. 阀门的尺寸选择：根据供热管道系统的流量和压力，选择合适的阀门尺寸。

阀门的尺寸要能够满足流体的流量要求，并能够承受系统中的压力。

选择太小的阀门会导致流量受限，影响系统运行效率；选择太大的阀门则会增加系统的成本。

阀门的应用在供热管道系统中起到了重要的作用。

主要有以下几个方面的应用：1. 控制流量：在供热管道系统中，阀门可以用来控制流体的流量。

通过调节阀门的开度，可以使流体的流量增加或减少，从而满足建筑内部的供热需求。

同时，阀门还可以用来切断流体的流量，例如在维修或更换设备时，可以关闭阀门停止供热。

2. 调节温度：阀门还可以用来调节供热管道系统中的温度。

通过调节阀门的开度，可以调整流体的流动速度和热传递率，从而控制流体的温度。

这对于保持建筑物内部的温度稳定，提高供热的均匀性非常重要。

3. 保护设备：阀门可以起到保护管道系统和设备的作用。

例如，在供热管道系统中，如果流体的压力超过设定值，阀门可以自动打开，释放多余的压力。

这样可以防止管道爆裂或设备受损，并提高系统的安全性和可靠性。

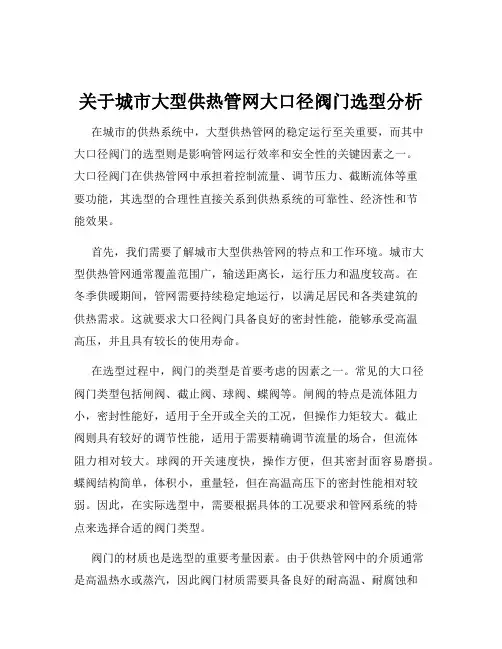

关于城市大型供热管网大口径阀门选型分析在城市的供热系统中，大型供热管网的稳定运行至关重要，而其中大口径阀门的选型则是影响管网运行效率和安全性的关键因素之一。

大口径阀门在供热管网中承担着控制流量、调节压力、截断流体等重要功能，其选型的合理性直接关系到供热系统的可靠性、经济性和节能效果。

首先，我们需要了解城市大型供热管网的特点和工作环境。

城市大型供热管网通常覆盖范围广，输送距离长，运行压力和温度较高。

在冬季供暖期间，管网需要持续稳定地运行，以满足居民和各类建筑的供热需求。

这就要求大口径阀门具备良好的密封性能，能够承受高温高压，并且具有较长的使用寿命。

在选型过程中，阀门的类型是首要考虑的因素之一。

常见的大口径阀门类型包括闸阀、截止阀、球阀、蝶阀等。

闸阀的特点是流体阻力小，密封性能好，适用于全开或全关的工况，但操作力矩较大。

截止阀则具有较好的调节性能，适用于需要精确调节流量的场合，但流体阻力相对较大。

球阀的开关速度快，操作方便，但其密封面容易磨损。

蝶阀结构简单，体积小，重量轻，但在高温高压下的密封性能相对较弱。

因此，在实际选型中，需要根据具体的工况要求和管网系统的特点来选择合适的阀门类型。

阀门的材质也是选型的重要考量因素。

由于供热管网中的介质通常是高温热水或蒸汽，因此阀门材质需要具备良好的耐高温、耐腐蚀和耐压性能。

常见的阀门材质有铸钢、不锈钢、铸铁等。

铸钢材质具有较高的强度和硬度，适用于高温高压的工况；不锈钢材质具有良好的耐腐蚀性能，适用于介质具有腐蚀性的场合；铸铁材质成本较低，但在性能上相对较弱，一般适用于压力和温度要求不高的部位。

阀门的密封形式也对其性能有着重要影响。

常见的密封形式有硬密封和软密封。

硬密封通常采用金属材料，如不锈钢、硬质合金等，具有耐高温、耐磨等优点，但密封性能相对较差，适用于高温高压、介质清洁的场合。

软密封则采用橡胶、聚四氟乙烯等非金属材料，密封性能较好，但耐温、耐磨性能相对较弱，适用于常温、低压、介质较清洁的场合。

管道材料之阀门的选用管道材料之阀门的选用阀门是管道系统中的重要部件，其主要功能是控制介质流量、调节介质和防止逆流。

在不同的工况下，不同的介质对阀门的选用和性能要求不同，因此在选用阀门时需要综合考虑其材质、结构、密封性能等因素。

本文主要介绍管道材料之阀门的选用方面。

一、阀门材质阀门材质的选择要根据工作环境的要求。

主要有以下几种材质：1. 铁质材料其中包括铸铁、球墨铸铁、钢铁等材料。

铸铁阀门通常被使用在非常低压和温度介质中，它们的价值在于成本相对较低。

球墨铸铁阀门在低温或高压的情况下使用更普遍。

钢铁阀门通常用于很高的温度和压力范围内，应该是用于最要求高强度和耐腐蚀性的场合。

2. 不锈钢材料不锈钢丰富的合金组成和良好的耐腐蚀性，使其成为阀门材料中的常用品种之一。

不同品种的不锈钢阀门针对特定的工况，选用不同的合金组成。

适用于一般介质的阀门普遍选用304不锈钢材质，而在高温、腐蚀介质场合选用316和316L不锈钢材质。

3. 高强度塑料材料高强度塑料材料由于其良好的耐磨、耐腐蚀性能和低密度优势，已经被广泛应用于不同行业和领域。

在一些温度和压力都较低的场所，聚氨酯、PVC等高强度塑料材料阀门可以完全替代传统的钢铁门。

二、阀门结构阀门的结构是根据工作温度、压力、流量、介质、使用要求等多种条件来设计和选择的，通常有直通式、截止式、节流式、止回式，其中最常见的阀门有截止阀、球阀、蝶阀、闸阀、全通阀等。

1.截止阀截止阀作为一种多功能的阀门，在管道系统中广泛应用。

截止阀的主要设计结构包括手动、死角、格栅、电动等，可以根据实际需求选择不同的类型。

2.球阀球阀结构紧凑，一般只需要旋转90度即可实现开关，通常用于高粘度、高压、大口径和高温场合。

3.蝶阀蝶阀结构简单，易于安装和操作，用于中等流量、中等压力的介质。

4.闸阀闸阀具有用途广泛的特性。

闸阀的结构和性能优异，可适用于多种介质和工况。

5.全通阀全通阀被广泛应用于温度、压力变化较大的行业，通常作为调节阀使用，可步进式调节水、蒸汽、气体和其它液体介质的流量。

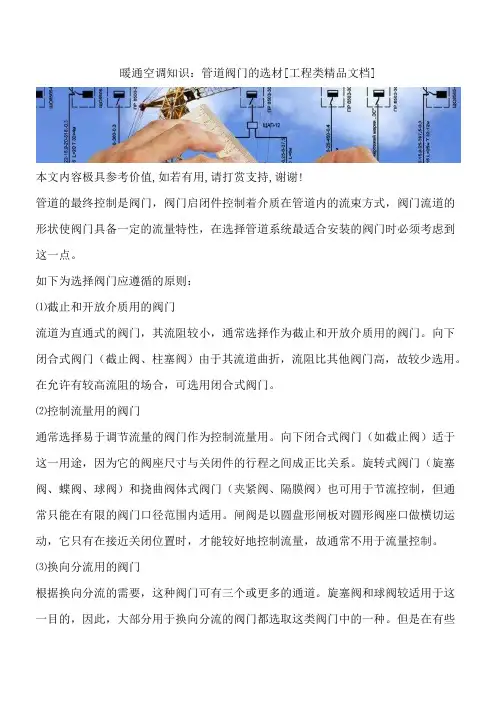

暖通空调知识：管道阀门的选材[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!管道的最终控制是阀门，阀门启闭件控制着介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流量特性，在选择管道系统最适合安装的阀门时必须考虑到这一点。

如下为选择阀门应遵循的原则：⑴截止和开放介质用的阀门流道为直通式的阀门，其流阻较小，通常选择作为截止和开放介质用的阀门。

向下闭合式阀门（截止阀、柱塞阀）由于其流道曲折，流阻比其他阀门高，故较少选用。

在允许有较高流阻的场合，可选用闭合式阀门。

⑵控制流量用的阀门通常选择易于调节流量的阀门作为控制流量用。

向下闭合式阀门（如截止阀）适于这一用途，因为它的阀座尺寸与关闭件的行程之间成正比关系。

旋转式阀门（旋塞阀、蝶阀、球阀）和挠曲阀体式阀门（夹紧阀、隔膜阀）也可用于节流控制，但通常只能在有限的阀门口径范围内适用。

闸阀是以圆盘形闸板对圆形阀座口做横切运动，它只有在接近关闭位置时，才能较好地控制流量，故通常不用于流量控制。

⑶换向分流用的阀门根据换向分流的需要，这种阀门可有三个或更多的通道。

旋塞阀和球阀较适用于这一目的，因此，大部分用于换向分流的阀门都选取这类阀门中的一种。

但是在有些情况下，其他类型的阀门，只要把两个或更多个阀门适当地相互连接起来，也可作换向分流用。

⑷带有悬浮颗粒的介质用阀门当介质中带有悬浮颗粒时，最适于采用其关闭件沿密封面的滑动带有擦拭作用的阀门。

如果关闭件对阀座的来回运动是竖直的，那末就可能夹持颗粒，因此这种阀门除非密封面材料可以允许嵌入颗粒，否则只适用于基本清洁的介质。

球阀和旋塞阀在启闭过程中对密封面均有擦拭作用，故适宜用在带有悬浮颗粒的介质中。

目前，无论在石油、化工，还是在别的行业的管道系统，阀门应用、操作频率和服务千变万化，要控制或杜绝那怕是低微的泄漏，最重要、最关键的设备还数阀门。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

暖通阀门选型技巧暖通阀门是暖通系统中的重要部件，用于调节和控制流体的流量和温度，确保系统的正常运行。

正确选择和使用合适的暖通阀门对于系统的性能和效果至关重要。

下面将介绍一些暖通阀门选型的技巧和注意事项。

选择合适的阀门类型。

根据系统的需求和工作条件，可以选择不同类型的阀门，如截止阀、调节阀、平衡阀等。

截止阀用于关闭和打开管路，调节阀用于调节流量和温度，平衡阀用于平衡不同管路的流量。

根据具体的应用场景和要求，选择合适的阀门类型。

考虑阀门的流量特性。

不同类型的阀门有不同的流量特性，如线性特性、等百分比特性等。

线性特性的阀门在整个开度范围内的流量变化比较均匀，适用于对流量要求比较严格的系统；而等百分比特性的阀门在开度较小的时候流量变化较大，适用于对流量要求相对较宽松的系统。

根据具体的系统要求和流量特性的需求，选择合适的阀门。

考虑阀门的材质和耐用性。

阀门的材质应能够适应系统中的介质和工作条件，如高温、高压、腐蚀性介质等。

常见的阀门材质有铜、不锈钢、铸铁等。

此外，阀门的耐久性也是需要考虑的因素，选择具有良好耐磨、耐腐蚀、耐高温等特性的阀门，以确保阀门使用寿命长。

考虑阀门的控制方式和自动化程度。

根据系统的要求和控制方式，可以选择手动控制阀门或自动控制阀门。

自动控制阀门可以通过传感器和控制器来实现自动调节流量和温度，提高系统的控制精度和稳定性。

根据具体的应用需求和自动化程度的要求，选择合适的阀门控制方式。

暖通阀门的选型需要考虑阀门类型、流量特性、材质和耐用性、控制方式等因素。

正确选择和使用合适的阀门可以保证暖通系统的正常运行和性能效果。

希望以上技巧和注意事项对大家在暖通阀门选型方面有所帮助。

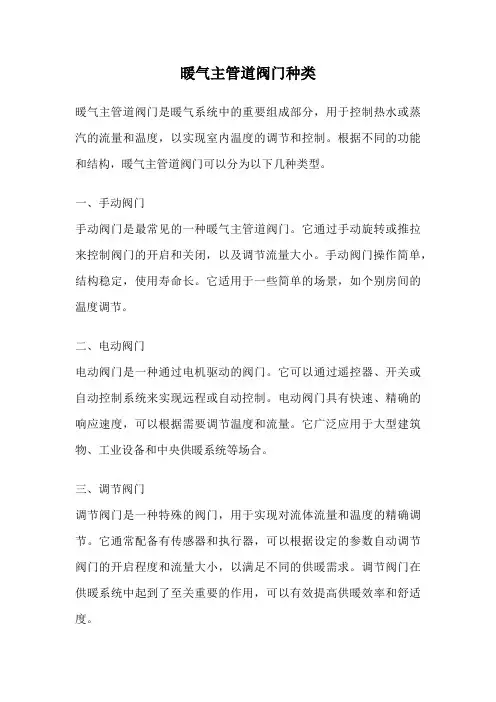

暖气主管道阀门种类暖气主管道阀门是暖气系统中的重要组成部分，用于控制热水或蒸汽的流量和温度，以实现室内温度的调节和控制。

根据不同的功能和结构，暖气主管道阀门可以分为以下几种类型。

一、手动阀门手动阀门是最常见的一种暖气主管道阀门。

它通过手动旋转或推拉来控制阀门的开启和关闭，以及调节流量大小。

手动阀门操作简单，结构稳定，使用寿命长。

它适用于一些简单的场景，如个别房间的温度调节。

二、电动阀门电动阀门是一种通过电机驱动的阀门。

它可以通过遥控器、开关或自动控制系统来实现远程或自动控制。

电动阀门具有快速、精确的响应速度，可以根据需要调节温度和流量。

它广泛应用于大型建筑物、工业设备和中央供暖系统等场合。

三、调节阀门调节阀门是一种特殊的阀门，用于实现对流体流量和温度的精确调节。

它通常配备有传感器和执行器，可以根据设定的参数自动调节阀门的开启程度和流量大小，以满足不同的供暖需求。

调节阀门在供暖系统中起到了至关重要的作用，可以有效提高供暖效率和舒适度。

四、平衡阀门平衡阀门是一种用于调节供暖系统中不同支路流量的阀门。

它通常安装在每个供暖支路上，通过调节阀门的开启程度，可以使不同支路的流量达到平衡，从而实现整个供暖系统的均衡运行。

平衡阀门在大型建筑物和中央供暖系统中广泛使用，可以有效解决供暖系统中存在的流量不均衡问题。

五、安全阀门安全阀门是一种用于保护供暖系统的阀门。

它通常安装在供暖系统中的高压部分，可以在系统压力超过预设值时自动打开，释放过多的压力，以防止供暖系统发生爆炸或损坏。

安全阀门是供暖系统中非常重要的安全设备，应定期检查和维护，确保其正常运行。

以上介绍了几种常见的暖气主管道阀门种类。

不同的阀门有不同的功能和适用场景，选择合适的阀门对于供暖系统的正常运行和舒适度至关重要。

在选择和安装阀门时，需要考虑供暖系统的规模、管道的直径和材质、以及特定的供暖需求等因素，并遵循相关的安装和使用规范，以确保供暖系统的安全、高效运行。

给水、热水、采暖铜阀门技术要求一、阀门选用要求：1、给水、热水系统：（1）、DN50（含DN50）以内的阀门均采用铜阀门；（2）、管径小于或等于25mm时，采用铜球阀，型号Q11F-16T；（3）、管径大于25mm时并且小于50mm时，采用内螺纹铜截止阀，型号J11W-16T；（4）、管径等于50mm时，采用法兰铜闸阀，型号Z45W-16T；（5）、图纸要求的铜止回阀规格小于50mm时，采用内螺纹铜止回阀，型号为H14W-16T，规格等于50mm时，采用法兰铜止回阀，型号为H44W-16T；（6）、减压阀DN50（含DN50）以内的型号为Y12X-16T，每个减压阀前设同规格铜过滤器1个；（7）、铜自动放气阀型号为705 B725X-16T。

2、采暖系统：（1）、DN50（含DN50）以内的阀门均采用铜阀门；（2）、管径小于或等于25mm时，采用铜球阀，型号Q11F-16T；其中散热器供水阀门除卫生间采用角式温控阀，回水阀门采用角式截止阀外，其它位置供水阀门采用直型温控阀，回水阀门采用直型截止阀；（3）每户管道井内采暖计量装置沿水流方向为：供水：铜球锁闭阀、过滤器、热量表；回水：铜球锁闭阀、过滤器、平衡调节阀。

（4）、除图纸要求的平衡调节阀以外，管径大于25mm时并且小于50mm时，采用内螺纹铜截止阀，型号J11W-16T；（5）、除图纸要求的平衡调节阀以外，管径等于50mm时，采用法兰铜截止阀，型号J41H-16C；（6）、图纸要求的铜自动放气阀型号为705 B725X-16T。

二、铜阀门型号、材质要求：1、铜球阀：（1）、型号：Q11F-20T；(2)、材质：除手柄为不锈钢或合金钢外，其它组件均为黄铜；（3）、填料、密封垫采用聚四氟乙烯。

2、截止阀：（1）、型号：内螺纹截止阀J11W-16T；法兰截止阀J41H-16C；(2)、材质：除手轮为不锈钢或合金钢外，其它组件均为黄铜；（3）、本体密封，密封垫采用聚四氟乙烯。

济南热电有限公司热力管网及换热站阀门选型导则一、总则（一）本导则以保证热力管网、换热站安全、稳定、高效运行为目标，规范阀门型号选用，利于控制成本，提高阀门操作效率。

（二）适用范围：热力管网、换热站设计、建设阀门选型请参照此导则进行。

（三）球阀技术要求详见附件1。

二、热力管网、换热站阀门选用推荐表说明：1、阀门井由其他单位投资施工的，有地下水时采用直埋保温型全焊接球阀，无地下水时采用全焊接球阀。

三、附则（一）本导则在实施过程中不断充实、完善。

（二）本导则由基建部负责组织解释。

（三）本导则自发布之日起试行。

附件1：技术要求（一）直埋式全焊接球阀、全焊接球阀技术要求1.工作条件1.1.在运行中阀门水流阻力小，密阀性稳定，开启关闭时振动小。

1.2.要求使用为区域供热系统专门设计的球阀。

1.3.整体式焊接，不存在外部泄漏现象。

1.4.根据管道设计及施工要求，可以调整阀体的长短和阀杆的高度。

2.性能要求2.1.压力: 1.6MPa、2.5MPa2.2.耐温：-29℃-200℃2.3.泄漏等级：A级3.设计3.1.阀门的设计符合ASME/ANSIB 16.34、GB/T12237-2007、API6D-2008、EN 19、EN 488、EN10204.3.1.B要求。

3.2.阀体: 双密封、全焊接结构。

3.3.球体: 球体为空心球。

3.4.阀杆: 阀杆应设计成在介质压力作用下，拆开阀杆密封圈(不允许使用填料密封)时，阀杆不致于脱出的结构。

阀杆的截面及与球体的连接面应能承受最大操作转矩。

3.5.阀门外部处理：埋地型FTP防腐处理；3.6.通径要求：标准缩径以上，特殊要求为通径焊接式球阀3.7.阀门直管段长度两端各不少于10CM4.材料4.1.阀体: #20钢或同等材料，并标明阀体重量及厚度4.2.球体：AISI304或同等材料，空心球，并标明球壁厚度4.3.密封: 双密封结构，25％C+PTFE（特氟隆），并标明品牌4.4.阀杆：AISI304或同等材料4.5.弹簧：合金钢，AISI304或同等材料4.6.O型圈:氟橡胶4.7.泄漏等级为Ⅵ级4.8.干式轴承：钢特氟隆SPCB+PTFE或同等材料4.9.阀杆高度厂家按要求生产5.与管道的连接全焊接式连接方式6.表面处理6.1.所有非不锈钢材料的部件，除了与介质接触的内表面外，都应在检测后涂漆。

暖气主管道阀门种类暖气主管道阀门是暖气系统中的重要组成部分，用于控制热水或蒸汽的流动，调节暖气设备的供热量。

根据不同的功能和使用场景，暖气主管道阀门可以分为以下几种类型。

一、手动阀门手动阀门是最基本的一种类型，它需要人工操作来控制热水或蒸汽的流动。

手动阀门通常有一个手柄，通过旋转或推拉手柄来打开或关闭阀门。

手动阀门简单实用，适用于一些小型暖气系统或需要人工控制的场景。

二、电动阀门电动阀门是一种可以通过电动机驱动的阀门，可以实现远程控制和自动化操作。

电动阀门通常配有一个电动执行器，通过接收外部信号或定时器控制阀门的开关状态。

电动阀门广泛应用于大型暖气系统、中央空调系统等需要自动控制的场景。

三、比例阀门比例阀门是一种可以调节流量的阀门，根据输入的信号来控制阀门的开度，从而实现精确的流量调节。

比例阀门通常配有一个电动执行器和一个反馈传感器，通过反馈传感器实时监测流量，根据预设的控制策略来调节阀门的开度。

比例阀门广泛应用于需要精确控制供热量的场景，如温室、实验室等。

四、调节阀门调节阀门是一种可以根据需要调节压力或温度的阀门，通常配有一个调节阀芯和一个手动或电动的调节装置。

调节阀门可以根据输入的信号或手动操作来改变阀门的开度，从而实现对流体流量、压力或温度的调节。

调节阀门广泛应用于需要精确控制供热量的场景，如中央供暖系统、工业生产过程等。

五、安全阀安全阀是一种用于保护暖气系统安全的阀门，它可以在系统压力超过设定值时自动打开，释放多余的热水或蒸汽，以防止系统发生爆炸或其他安全事故。

安全阀通常配有一个弹簧装置和一个压力传感器，当系统压力达到或超过设定值时，压力传感器会触发弹簧装置，打开阀门进行安全排放。

安全阀广泛应用于各种暖气系统和压力容器中。

总结：暖气主管道阀门种类繁多，根据不同的功能和使用场景可以选择适合的阀门类型。

手动阀门适用于简单的控制需求，电动阀门适用于需要远程控制和自动化操作的场景，比例阀门适用于精确调节流量的场景，调节阀门适用于调节压力或温度的场景，安全阀适用于保护系统安全的场景。

9)由于球心开启过程中始终对密封阀座带有擦拭性，故可用于带悬浮固体颗粒的介质。依 据密封件的强度，也可用于粉状和颗粒状介质。 10)进口端为单活塞阀座（自泄压式阀座）时，腔体内介质压力一旦高于设计压力的1.33 倍时,可自动泄放到出口管路或进口管路。 11)可设计成防火密封结构。 12)可设计防静电功能。 13)阀体对称，符合承压管道的结构。 14)球心可承受关闭时的高压差。 15)全焊接球阀，可直埋地下，阀门内件不受侵蚀。寿命最高可达40年，是石油、天然气 及城市供热管线最理想的阀门。 （3）目前球阀规格范围： 1) 公称通经：DN8mm 到DN1400mm 。 2)公称压力：真空到42Mpa 。 3)温度从-204~816 ℃。 （4）O 型球阀密封型式： 按密封型式分软密封型和硬密封型。软密封型阀座密封圈有纯聚四氟乙烯、增强聚四 氟乙烯及8000PHB四氟合金等。为满足高温、高压、耐冲刷、长寿命等工业应用的要 求，金属密封球阀（硬密封）目前得到了很大的发展。
蝶阀
蝶阀是用圆盘式启闭件往复回转0～70°或0～90°左右开启、关闭或调节介质流量 的一种阀门。蝶阀不仅结构简单、体积小、重量轻、材料耗用省、安装尺寸小、操作 简便、迅速，还可以同时具有良好的流量调节功能和关闭密封特性，是近十几年来发 展较快的阀门品种之一。其使用的品种和数量仍在继续扩大，并向高温、高压、大口 径、高密封性方向发展。其可靠性及其他性能指标均达到较高水平。 随着防化学腐蚀的合成橡胶在蝶阀上的应用，蝶阀的性能得以提高。由于合成橡 胶具有耐腐蚀、抗冲蚀、尺寸稳定、回弹性好、易于成形、成本低廉等特点，并可以 根据不同的使用要求选择不同性能的合成橡胶，以满足蝶阀的使用工况条件。 由于聚四氟乙烯 (PTFE)具有耐腐蚀性强、性能稳定、不易老化、摩擦系数低、易于 成形、尺寸稳定，并且可以通过填充、添加适当的材料改善其综合性能，得到强度更 好、摩擦系数更低的蝶阀密封材料，克服了合成橡胶的局限性，因而以聚四氟乙烯为 代表的高分子聚合材料及其填充改性材料，在碟阀上得到了广泛的应用，从而使蝶阀 （包括球阀）的性能得到进一步的提高，制造出了温度、压力范围更广，密封性能可 靠，使用寿命更长的蝶阀与球阀。 为了满足高低温度、强冲蚀、长寿命等工业应用的使用要求，金属密封蝶阀得到了 很大的发展。随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中 的应用，使金属密封蝶阀在高低温度、强冲蚀、长寿命等工业领域得到了广泛的应用 ，出现了大口径(9750mm)、高压力(42．0MPa)、宽温度范围（196~606℃)的蝶阀， 从而使蝶阀的技术达到一个全新的水平。 蝶阀在完全开启 时，具有较小的流阻。当开启在大约15°～70°之间时，又能进行 灵敏的流量控制，因而在大口径的调节领域，蝶阀的应用比较普遍。

浅谈供热工程常用阀门的选用本文结合作者多年工作经验，对供热工程中常用阀门的选用做了系统的分析，仅供参考。

标签：供热工程；阀门；选用阀门是控制介质流动的一种管路附件，是管路中不可缺少的配件之一。

假如没有选用到合适的阀门，严重者会造成安全事故，轻者一般也会出现“漏、冒、滴、跑”等现象，因此选用合适的阀门是工作中的重中之重。

1 减压阀的选用减压阀在工业用气、蒸汽、压缩空气和众多其他液体介质的管路和设备上都可以使用，因此应用的范围非常广泛，介质流经减压阀出口处的量，一般用质量流量或体积流量表示。

通常，减压阀的阀后压力应小于阀前压力的0.5倍，在给定的弹簧压力级范围内，使出口压力在最大值与最小值之间能连续调整，不得有卡阻和异常振动。

选用减压阀时，除对型号、规格进行选择外，还应说明减压阀前后的压差值和安全阀的开启压力，以便厂家合理配备弹簧。

减压阀的选用应根据减压流量、阀前后的压力，和阀前介质温度来选定阀孔面积，最后选择减压阀的规格尺寸。

减压阀阀座面积计算：A—减压阀阀座面积（cm?）；qm—通过减压阀的蒸汽量（kg/h）；μ—流量系数，水为μ=0.45～0.65；气体为μ=0.65～0.85；蒸汽为μ=0.45～0.60；q—通过1cm?阀孔面积时的理论流量[kg/（cm?.h）]。

2 安全阀的选择安全装置是动力管道中不可缺少的辅助设备或附件，其作用是保证管道的安全运行。

在选用时，应根据不同介质种类、防护要求和压力等因素合理选择。

安全阀按其结构可分为杠杆重锤式安全阀、弹簧式安全阀及脉冲式安全阀。

在动力管道上使用的大多是弹簧式安全阀。

微启式安全阀由于排量小，它的出口通径一般等于进口通径，常用于液体介质。

全启式安全阀排放量大，故当DN≥40mm时，其出口通径一般比进口公称通径大一级，多用于气体介质。

弹簧式安全阀选型时，应注意实际的开启压力，除按公称压力分类，还有五种工作压力级的弹簧供选择。

管道喉部面积计算：介质为气体且p2/p1≤0.55时（1）饱和蒸汽（2）过热蒸汽A —安全阀喉部面积（cm?）；qm—通过减压阀的蒸汽量安全阀额定排量（kg/h）；p1—安全阀排放压力（MPa）（绝对）；Φ—过热蒸汽校正系数，可取0.8～0.88。

供热管道阀门大全
供热管道常用阀门有很多种，比如闸阀、截止阀、球阀、蝶阀、止回阀、安全阀、调节阀、平衡阀、自力式平衡阀等等。

下面般德阀门为您简
单做一个介绍。

闸阀
供热管道上常用的是明杆楔式单闸板闸阀(Z41H-16C)和暗杆楔式单闸
板闸阀(Z45T-10)，前者装在热力站内一次侧，后者装在热力站内二次侧。

它一般起两个作用:作为主设备起开关作用;作为辅设备安在主设备前后作
检修用。

截止阀
一般口径在 100 mm 以下使用。

它在管路中起关断作用，亦可粗略调
节流量。

球阀
相比闸阀、截止阀，球阀是一种新型的、逐渐被广泛采用的阀门。

球
阀有两种形式:浮动球式和固定球式。

在供热工程中，一些关键位置，如
重要的分支、热力站的接入口。

蝶阀
在供热系统中，蝶阀是目前使用最广泛，种类也最多的一种阀门。

在
供热工程中，用到的蝶阀有三偏心金属密封蝶阀，橡胶软密封蝶阀。

止回阀
一种常用的起辅助作用的阀门。

供热工程中常用的有水平升降式(H41H)，单瓣旋启式(H44H)，双瓣蝶式(H77H)。

星级酒店暖通空调、采暖水系统通用阀门设计标准1. 空调、采暖水系统通用阀门包括截止阀、球阀、闸阀、蝶阀、止回阀、过滤器、自动排气阀。

1.1 截止阀、球阀、闸阀、蝶阀均具有接通或截断流体的通路，调节流体流量的作用，根据其所处在管道系统中的位置，应采用不同种类的阀门：➢管径DN≤25的管道，采用截止阀；➢管径32≤DN≤80的管道，采用闸阀；➢管径DN≥100的管道，采用蝶阀。

其中DN≤150时，采用手柄驱动；DN≥200时，采用蜗轮驱动。

1.2 通用阀门的阀体材料的选用➢灰铸铁制阀门：用于公称压力PN≤1.6MPa，温度为–10~100℃的水、油类等一般液体介质。

或用于公称压力PN≤1.0MPa，温度为–10~200℃的蒸汽、一般性质气体介质。

宜用于工程压力低于1.0MPa的场合。

➢可锻铸铁制阀门：通常用于公称压力PN≤2.5MPa，温度为–30~300℃的蒸气、一般性质气体和液体、油类等介质。

➢球墨铸铁制阀门：通常用于公称压力PN≤2.5MPa，温度为–30~300℃的蒸气、一般性质气体及油类等介质。

➢铜合金制阀门：通常用于温度–40~180℃的蒸气、一般性质气体及油类等介质。

1.3 阀门可用密封材料：设计师应根据阀门使用温度、压力的不同选用合适的密封材料。

➢丁腈橡胶（NBR），耐温-30~80℃；➢三元乙丙（EPDM），耐温-30~110℃；➢聚四氟乙烯（PTFE），耐温-190~200℃。

1.4 通用阀门的技术要求：闸阀：暗杆止回阀：Y型过滤器：说明：1、止回阀的类型：对夹式（双瓣式）止回阀。

2、过滤器的过滤等级：空调采暖水系统水泵吸入口处过滤器过滤精度20目（孔径0.9mm），制冷/换热设备入口处过滤器过滤精度30目（孔径0.6mm）。

3、过滤器的类型：冷却水系统采用螺旋除污器，其它系统采用“Y”型过滤器。
