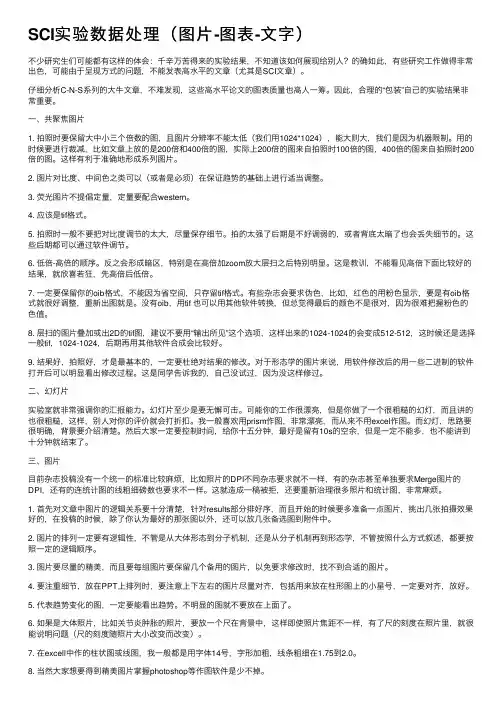

SCI实验数据处理（图⽚-图表-⽂字）不少研究⽣们可能都有这样的体会：千⾟万苦得来的实验结果，不知道该如何展现给别⼈？的确如此，有些研究⼯作做得⾮常出⾊，可能由于呈现⽅式的问题，不能发表⾼⽔平的⽂章（尤其是SCI⽂章）。
仔细分析C-N-S系列的⼤⽜⽂章，不难发现，这些⾼⽔平论⽂的图表质量也⾼⼈⼀筹。
因此，合理的“包装”⾃⼰的实验结果⾮常重要。
⼀、共聚焦图⽚1. 拍照时要保留⼤中⼩三个倍数的图，且图⽚分辨率不能太低（我们⽤1024*1024），能⼤则⼤，我们是因为机器限制。
⽤的时候要进⾏裁减，⽐如⽂章上放的是200倍和400倍的图，实际上200倍的图来⾃拍照时100倍的图，400倍的图来⾃拍照时200倍的图。
这样有利于准确地形成系列图⽚。
2. 图⽚对⽐度、中间⾊之类可以（或者是必须）在保证趋势的基础上进⾏适当调整。
3. 荧光图⽚不提倡定量，定量要配合western。
4. 应该是tif格式。
5. 拍照时⼀般不要把对⽐度调节的太⼤，尽量保存细节。
拍的太强了后期是不好调弱的，或者背底太暗了也会丢失细节的。
这些后期都可以通过软件调节。
6. 低倍-⾼倍的顺序。
反之会形成暗区，特别是在⾼倍加zoom放⼤层扫之后特别明显。
这是教训，不能看见⾼倍下⾯⽐较好的结果，就欣喜若狂，先⾼倍后低倍。
7. ⼀定要保留你的oib格式，不能因为省空间，只存留tif格式。
有些杂志会要求伪⾊，⽐如，红⾊的⽤粉⾊显⽰，要是有oib格式就很好调整，重新出图就是。
没有oib，⽤tif 也可以⽤其他软件转换，但总觉得最后的颜⾊不是很对，因为很难把握粉⾊的⾊值。
8. 层扫的图⽚叠加或出2D的tif图，建议不要⽤“输出所见”这个选项，这样出来的1024-1024的会变成512-512，这时候还是选择⼀般tif，1024-1024，后期再⽤其他软件合成会⽐较好。
9. 结果好，拍照好，才是最基本的，⼀定要杜绝对结果的修改。
对于形态学的图⽚来说，⽤软件修改后的⽤⼀些⼆进制的软件打开后可以明显看出修改过程。
SCI论文图片处理与组图技巧
一、图片处理
1、拍照的图片（应设置成高分辨率），以TIF和JPG两种格式保存。
2、由数据生成的图（分辨率不低于600DPI）：主要包括各种点线图、柱状图、饼图和各种统计图等。
在此推荐一款专业作图软件Graphpad prism5，该软件能满足由数据生成的任何图，且原始图片最高分辨率达到1200DPI，（该作图软件的导入的数据需要三组重复）。
因此一定要保存好原始数据（png格式），一旦发现图片有任何问题随时可以再修改。
二、组图技巧：图片组合紧扣文章思路
1、组图工具：PPT、photoshop
2、组图后处理：PPT →PDF→TIF格式图片
组图工具个人习惯用PPT组图，图片要以插入的形式到PPT中而不要以复制的形式，能很好保证原始图片的分辨率，通过PPT将文件另存为（office 2007以后版本才有此功能）PDF 文件（PDF文件是不存在分辨率，整个过程也没有改变原始图片的分辨率），然后将PDF 文件导出（专业版的PDF阅读器才有此功能）为TIF或JPG图片格式，你还可以设置你的整个Figure的图片分辨率要求。
如果你必须要用EXCEL作图，你可以尝试把EXCEL做出的图片先尽可能导出为高分辨率的图片，然后再将图片插入（不要复制）到PPT中，再按照上述方法把图片转变为PDF文件再导出为高分辨率的图片。
整个过程就是：低分辨率图片——PDF文件（过渡）——高分辨率图片。
（美国LetPub编辑：SCI论文写作系列4）统计图（Figure）是用图形将统计资料形象化，利用线条高低、面积大小代表数量，通俗易懂，比文本与统计表更便于理解和比较。
统计图种类较多，常用的包括直条图、百分直条图、直方图、线图和点图等。
在科技论文中，应根据资料的类型及表达目的选用合适的统计图。
例如，对不同性质分组资料进行对比时可选用直条图，说明事物各组成部分的构成情况可用圆形图或百分直条图，用于表达连续性资料频数分布可用直方图，为表明一事物随另一事物而变化的情况选用线图，表达两种事物的相关性和趋势可用点图。
统计图在绘制过程中对其结构组成［包括标题（Legend）、轴标（Axis Label）、数轴（Axis）、图例（Symbol and Key to Symbols）、误差棒（error bar）］、和正文引述（Describe）有一定的要求，以下就这几部分进行阐述，同时列举四种常用统计图［直条图（Bar Graph），频率直方图（Frequency Histogram），XY散点图（X,Y Scatterplot），XY线图（X,Y Line Graph）］的用法，希望对大家有所帮助。
下面两个示例图是典型的直条图和线图，红色字体标记了各组成部分。
图表要告诉读者尽可能多的信息，比如：（1）图表反映的结果，包括扼要的统计描述；（2）如果可以应注明实验的研究对象；（3）得出该结果的条件背景，如：采用的处理方法或显示的相互关系等；（4）实验地点（仅室外实验时需要）；（5）需要详细的图解对图表反映的结果做出解释（许多杂志都强调图表需成为独立的部分，即读者可以不阅读正文章节而通过检视图表本身而理解论文结果，这一点经常被许多中国作者忽视）；（6）如果可以应注明培养或处理的参数或条件(温度、媒介等)；（7）实验的样本大小和统计检验结果；（8）不要在两坐标轴标签之间用“versus”对其简单重述。
一、结构组成1. 标题（Legend）标题一般位于表的下方。
科研组图SciPicMatrix
EditSprings | 2017/05/03 00:00:00 | 7776 次浏览
科研组图SciPicMatrix是一个Photoshop动作包，可以将多张大小相同的图片快速组合成一张组图。
科研组图SciPicMatrix的安装方法：
1.确认电脑已安装Adobe Photoshop CS5或CS6中文版。
2.从网上下载SciPicMatrix的压缩包，解压，找到其中的“中文版\SciPicMatrix_byZHR.atn文件”。
3.打开Photoshop，“菜单→窗口→动作”，调出动作面板。
然后点击右上角的下拉菜单→载入动作→选择SciPicMatrix_byZHR.atn 文件。
4.在C盘建立文件夹，命名为“ArtWork”。
然后在该文件夹内再建一个文件夹，命名为“Original Pics”。
5.即完整路径为：“C:\ArtWork\Original Pics”
6.安装完毕。
卸载时，在动作面板删除动作包，在C盘移除ArtWork文件夹即可。
科研组图SciPicMatrix软件下载，扫下面二维码关注微信服务号，回复“组图”即可下载。
