科技论文作图规范

学术论文中的插图和图表制作规范学术论文是科研工作者交流研究成果、推动学术进展的重要方式。

在学术论文中，插图和图表的使用是不可或缺的，它们能够直观地展示数据和结果，提高论文的可读性和可理解性。

然而，为了保证插图和图表的准确性和规范性，我们需要遵循一些制作规范。

首先，插图和图表应该具备清晰、简洁的特点。

插图应该有足够的分辨率，以便读者能够清晰地看到其中的细节。

此外，插图的内容应该简洁明了，避免过多的文字和图形元素，以免分散读者的注意力。

图表也应该简洁明了，避免过多的线条和标记，以免造成混淆。

在制作插图和图表时，我们应该注重信息的传递，而不是图形的复杂性。

其次，插图和图表的编号和标题应该规范统一。

每个插图和图表都应该有一个唯一的编号，并在正文中进行引用。

编号应该按照插图和图表的出现顺序进行，以便读者能够方便地找到相应的插图和图表。

此外，每个插图和图表都应该有一个简明扼要的标题，能够准确地概括其内容。

标题应该位于插图和图表的上方或下方，并使用统一的字体和字号。

另外，插图和图表的来源和版权信息也是需要注意的。

如果插图和图表是从其他文献或网站上引用的，我们应该在图注或脚注中注明其来源，并遵守版权规定。

如果插图和图表是自己制作的，我们也应该在图注或脚注中注明其作者和制作日期，以便读者了解其真实性和时效性。

此外，插图和图表的尺寸和位置也是需要考虑的。

插图和图表的尺寸应该适中，既能够展示所需的信息，又不会占用过多的篇幅。

插图和图表的位置应该与相关的文字内容相对应，以便读者能够直观地理解其含义。

在插图和图表的周围应该留有足够的空白，以便读者能够更好地聚焦于插图和图表的内容。

最后，插图和图表的解读和说明也是需要注意的。

在插图和图表的正文中，我们应该对其进行解读和说明，以便读者能够更好地理解其含义和意义。

解读和说明应该简明扼要，避免冗长的文字和复杂的术语，以免给读者造成困扰。

在解读和说明中，我们可以使用适当的箭头、标注和颜色等辅助手段，以增加插图和图表的可读性和可理解性。

科技论文插图的制作要求
合格插图的标准：
一．线条图
1，线条均匀、光滑、清晰，粗细适当；
2，坐标刻度值数疏密适宜，刻度线划在坐标里边；
3，非必须彩色外，尽量用黑白；
4，图上注字（包括坐标该度数位）用字宜用小6号—小5号之间，黑体等,图内注字不大于坐标值数字；
5，坐标轴有物理量时标清量和单位（尽量用符号）；
6，大小适宜，图的信息容量与图尺寸规格要匹配，图的各元素比例要恰当,尽量美观；与文要匹配并插入文中适宜处。

二．照片图
1，尽量用像素高，清晰度（色彩、背景、层次都要清晰）好的图; 2，参数，条件的标注（图内和图下）要清楚、齐全（字体宜小5号）；
3，图的大小要适宜，与文匹配，插入文中适宜处；图内各部位，各要素大小也要匹配，做到比例适当、重点突出，精美好看；注：①不论何种图图题都要中英文对照给出;②同类图的体例全文要一致;③注字符不得用虚线;④插入文中适宜处是指与文字叙述的逻辑关联处(应有提示语或引导语,如见图×),且应先文后图排。

论文中图的规范第一篇：论文中图的规范一般论文中对图像的要求图象是科技论文表述的重要形式，插图绘制的准确、规范、合理，不仅可以使论文论述清楚、明白，还可以起到活跃、美化、节省版面，提高读者阅读兴趣的效果。

但在科技论文撰稿中，许多作者不了解图象使用的有关规定，存在不少问题，为引导广大作者在撰稿中正确绘制和设计图象，提高撰稿质量。

现结合我多年投稿的一些体会，就科技论文撰稿中插图设计的格式、要求和注意事项等做一简要介绍，供参考。

插图包括线条图和照片图，它以直观的方法使读者迅速理解事物的形态、结构、变化趋势及其特点，可以缩减繁琐的文字描述。

有时插图可以把文字难以表达清楚的情况描绘得一目了然。

有些实物照片还具有客观证据的作用。

但作为科技论文的”形象语言”、“视觉文字”，插图的使用必须要有统一和规范的语言手段，要注意使用相应学科的专业符号，防止乱用和混用国外标准或已经废弃不用的旧标准。

线条图线条图是科技论文撰稿中最常使用的一种表达方式，一般由图序、图题、标目、标值、坐标轴、图注等6部分组成。

线条图的设计要合理，符合统计学与规范化的要求。

图形要简明、完整、清晰地表述欲表达的主题内容。

全图外廓以矩形为宜，高与宽的比例约为5:7左右，应避免过于扁或长（最好绘制为正方形）。

图中文字说明要简明，需要时可用数码或代号标示，并附以图注说明。

要有纵坐标和横坐标，并标明量和单位，同时要有图例及图例说明。

1）图序和图题。

插图应按文中出现的先后顺序用阿拉伯数字连续编码给出图序和图题，如图1、图2。

图题应是以最准确、最简练的并能反映该图特定内容的词语的逻辑组合，一般是词组（很少用句子），而且绝大多数是以名词或名词性词组为中心语的偏正词组（很少用动宾词组），要求准确得体，简短精练，容易认读。

图序、图题在图正下方标明。

2）标目。

标目是说明坐标轴物理意义的必要项目，由物理量名称（或物理量名称符号）和相应的单位组成。

采用量与单位比值的形式，即“量名称或量符号/单位”，比如“p/MPa”，或“压力/MPa”，或“压力p/MPa”，也可用“p（MPa）”或“压力（MPa）”，或“压力p（MPa）表示；而不用传统的、不科学并容易引起歧义的表示方法，如“p，MPa”，或“压力，MPa”，或“压力p，MPa”表示。

SCI 论文之作图四大原则原则一：分辨率多数期刊对不一样的图也会有不一样的要求，一般情况来说有三种要求：1、line artwork(纯纯的黑白图，没有中间颜色)是要求最高的，1200dpi 以上;2、combiantion artwork(halftone artwork 与line artwork 的组合，或彩色图与line artwork 的组合)属于中间档，600dpi 以上。

3、halftone artwork(颜色深浅有差别的灰度图，也就是我们最常用的形式)要求最低，300dpi 以上就OK 了;大家可以从实验阶段就留心保存高分辨率的原始图，一般来说600dpi 就完全够用了(line artwork 是极少数的情况，特殊对待)，当然也不能一味追求高分辨率，分辨率太高会导致图片很大，投稿时上传容易出现困难。

原则二：图片格式多数期刊要求图片为TIFF 格式或EPS 矢量图，并且要形成独立文件。

好多同学就会冒出来说："我好钟意bmp 或者jpg 的。

"小编大人对此表示绝不能纵容这类**惯的养成，因为这两种格式包含的信息量相对较少，即便是可以转换为TIFF，质量也会因此而下降(部分图像信息也会丢失哦)。

那又会有好多同学冒出来说："矢量图看起来好清楚哦!"其实那和TIFF 没有太大的区别，只要是满足分辨率就通通可以。

原则三：物理大小关于这方面小编要强调这是不容忽视的。

虽然在投稿阶段并没有做出严格的要求。

可在印刷排版时就会变的格外讲究起来。

但是大家也不要过于担心，一般情况只会规定一下宽度，半幅(单栏)在7.5cm 左右，全幅(双栏)在15cm 左右，不同期刊的要求会略有差异。

原则四：色彩要求-仅针对彩色图关于这个问题大家很少会注意，一般情况分为2 种：RGB 用于数码设备上;CMYK 为印刷业通用标准，这两种对图片色彩的要求也是不尽相同的，多数期刊在Manuscripts Accepted for Publication 阶段会要求图片为CMYK 色彩。

科研论文中插图的规范要求科研论文的写作应遵循一定的规范，严格按规范进行论文写作不但可使研究者撰写论文的难度降低，而且也能使读者更方便地对论文进行判断，同行之间也可更便捷地交流。

插图作为科研论文的重要组成部分，其制作也有一定的规范要求。

论文中所有非表格的图示都可以被称为图，包括线形图、条形图、圆型图、散点图、结构图、示意图与照片等多种常见类型。

在描述变量间的相互作用或非线性关系时，用插图来表达是非常有效的。

但插图占用篇幅大，且数据的表达没有表格那么准确，有时和需要读者去估计，所以对其使用要适度。

与表格类似，在文中也要对插图作足够的说明以便于理解。

医刊汇编译认为，一幅好的插图应该具备如下几个特点：一是补充而不是重复文字的描述；二是只描述基本事实；三是简明，省略不必要的细节；四是清楚，插图的要素(类型、线条、符号、文字等)要让人容易看清楚；五是容易理解，目的明确；六是同一篇文章中同一性质的插图要有一致性，即字体号、主辅线条粗细、单位符号等要一致。

插图中各要素及其要求如下：1.图序和图题：图序即插图的序号。

根据插图在正文中被提及的顺序，用阿拉伯数字进行排序，如“图1”、“图2”等。

并尽量把图安排在靠近第1次提及它的位置。

需要注意的是，一定不要写成“上/下图”或“第X页的图”，因为这些提法在重新排版时可能会导致错误。

图题即插图的标题，要求简明准确，要有较好的说明性和专指性，不要为了追求简洁而选用过于泛指的图题，图序和图题之间空1个字距，不用任何点号，置于图的下面。

2.图例：当插图中用某一符号来代表某一变量时，就要用图例来说明符号的意义。

图例常被放置于图内并成为插图的一部分，因此其字体和字号应与图的其他部分一致。

如有可能，最好把图例放置在坐标轴的区域之内。

3.图注：图中未能表达又需要表达的信息应在图注中说明，如度量单位、符号以及缩略语等。

如在图中标出了显著性的值，那么在图注中就要说明(同表注的要求)。

4.字体、字号、线条和图案的选择要注意：图中的字体常采用6号宋体，若有特殊要求，如突出某些文字，可增大字号或改变字体；坐标轴线条为辅线，粗细采用0.5磅，图中线条为主线，可以采用1磅；线条粗细与密度需要加以考虑，要突出最重要的要素；图中性质不同部分要用不同的图案区分，如条形图中代表不同变量的条、饼图中不同的部分等。

SCI 论文之作图四大原则原则一：分辨率多数期刊对不一样的图也会有不一样的要求，一般情况来说有三种要求：1、line artwork(纯纯的黑白图，没有中间颜色)是要求最高的，1200dpi 以上;2、combiantion artwork(halftone artwork 与line artwork 的组合，或彩色图与line artwork 的组合)属于中间档，600dpi 以上。

3、halftone artwork(颜色深浅有差别的灰度图，也就是我们最常用的形式)要求最低，300dpi 以上就OK 了;大家可以从实验阶段就留心保存高分辨率的原始图，一般来说600dpi 就完全够用了(line artwork 是极少数的情况，特殊对待)，当然也不能一味追求高分辨率，分辨率太高会导致图片很大，投稿时上传容易出现困难。

原则二：图片格式多数期刊要求图片为TIFF 格式或EPS 矢量图，并且要形成独立文件。

好多同学就会冒出来说："我好钟意bmp 或者jpg 的。

"小编大人对此表示绝不能纵容这类**惯的养成，因为这两种格式包含的信息量相对较少，即便是可以转换为TIFF，质量也会因此而下降(部分图像信息也会丢失哦)。

那又会有好多同学冒出来说："矢量图看起来好清楚哦!"其实那和TIFF 没有太大的区别，只要是满足分辨率就通通可以。

原则三：物理大小关于这方面小编要强调这是不容忽视的。

虽然在投稿阶段并没有做出严格的要求。

可在印刷排版时就会变的格外讲究起来。

但是大家也不要过于担心，一般情况只会规定一下宽度，半幅(单栏)在7.5cm 左右，全幅(双栏)在15cm 左右，不同期刊的要求会略有差异。

原则四：色彩要求-仅针对彩色图关于这个问题大家很少会注意，一般情况分为2 种：RGB 用于数码设备上;CMYK 为印刷业通用标准，这两种对图片色彩的要求也是不尽相同的，多数期刊在Manuscripts Accepted forPublication 阶段会要求图片为CMYK 色彩。

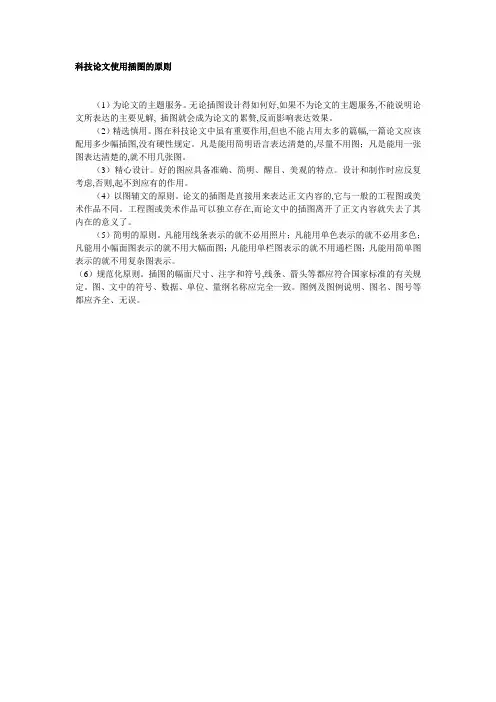

科技论文使用插图的原则
（1）为论文的主题服务。

无论插图设计得如何好,如果不为论文的主题服务,不能说明论文所表达的主要见解, 插图就会成为论文的累赘,反而影响表达效果。

（2）精选慎用。

图在科技论文中虽有重要作用,但也不能占用太多的篇幅,一篇论文应该配用多少幅插图,没有硬性规定。

凡是能用简明语言表达清楚的,尽量不用图；凡是能用一张图表达清楚的,就不用几张图。

（3）精心设计。

好的图应具备准确、简明、醒目、美观的特点。

设计和制作时应反复考虑,否则,起不到应有的作用。

（4）以图辅文的原则。

论文的插图是直接用来表达正文内容的,它与一般的工程图或美术作品不同。

工程图或美术作品可以独立存在,而论文中的插图离开了正文内容就失去了其内在的意义了。

（5）简明的原则。

凡能用线条表示的就不必用照片；凡能用单色表示的就不必用多色；凡能用小幅面图表示的就不用大幅面图；凡能用单栏图表示的就不用通栏图；凡能用简单图表示的就不用复杂图表示。

（6）规范化原则。

插图的幅面尺寸、注字和符号,线条、箭头等都应符合国家标准的有关规定。

图、文中的符号、数据、单位、量纲名称应完全一致。

图例及图例说明、图名、图号等都应齐全、无误。

科学论文中的图表设计与解读规范科学论文中的图表是传达研究结果和数据的重要方式之一。

良好的图表设计和准确的解读规范对于传达研究结果并提高阅读体验至关重要。

本文将探讨科学论文中图表的设计原则和解读规范的一些重要注意事项。

一、图表设计原则1. 清晰易懂：图表应该清晰易懂，使读者能够迅速理解其中的信息。

避免使用过多的复杂元素和装饰，保持简洁、直观的风格。

同时，图表的标题和图例应该明确简单，解释了图表中所呈现的内容。

2. 准确精确：图表中的数据和结果应该准确无误。

对于图表中的标签和刻度，应该进行精确定位和标记，避免出现混淆或误导性的情况。

如果有必要，可以提供相应的单位和数据的来源，以便读者能够更好地理解图表。

3. 一致性：在同一篇论文中的图表应该保持一致的风格和格式。

例如，使用相同的颜色和字体，保持刻度和标签的一致性。

这样可以帮助读者更好地对比和比较不同的图表。

4. 可扩展性：图表应该具有良好的可扩展性，以适应不同的打印和展示媒介。

在设计图表时，可以考虑使用矢量图形格式，以保持图形的清晰度和可伸缩性。

此外，为了适应不同的阅读环境，可以将图表设计为黑白或灰度，而不仅仅是彩色。

二、图表解读规范1. 图表标题：图表标题应该简明扼要地描述图表所展示的内容。

标题应该具有信息性，能够传达图表的主要发现和要点。

避免使用模糊或过于笼统的语言，确保标题能够准确地概括图表的内容。

2. 图例解读：图例是图表中使用的标记或颜色解释。

读者在解读图表时，应该参考图例来理解图表中的不同部分或组。

在解读图例时，应该清晰标注所使用的符号、线型和颜色，并提供相应的解释和说明。

3. 数据解读：在解读图表时，应该注意数据的横纵坐标和刻度的含义。

读者应该关注数据的范围、变化趋势和比较大小。

如果有必要，可以将数据转换为百分比或标准化值，以便更好地比较和解释结果。

4. 结果分析：在图表的解读过程中，应该深入分析和探索所呈现的结果。

例如，通过比较不同组之间的差异和变化趋势，对结果进行解释并提出相应的假设。

SCI 论文之作图四大原则原则一：分辨率多数期刊对不一样的图也会有不一样的要求，一般情况来说有三种要求：1、line artwork(纯纯的黑白图，没有中间颜色)是要求最高的，1200dpi 以上;2、combiantion artwork(halftone artwork 与line artwork 的组合，或彩色图与line artwork 的组合)属于中间档，600dpi 以上。

3、halftone artwork(颜色深浅有差别的灰度图，也就是我们最常用的形式)要求最低，300dpi 以上就OK 了;大家可以从实验阶段就留心保存高分辨率的原始图，一般来说600dpi 就完全够用了(line artwork 是极少数的情况，特殊对待)，当然也不能一味追求高分辨率，分辨率太高会导致图片很大，投稿时上传容易出现困难。

原则二：图片格式多数期刊要求图片为TIFF 格式或EPS 矢量图，并且要形成独立文件。

好多同学就会冒出来说："我好钟意bmp 或者jpg 的。

"小编大人对此表示绝不能纵容这类**惯的养成，因为这两种格式包含的信息量相对较少，即便是可以转换为TIFF，质量也会因此而下降(部分图像信息也会丢失哦)。

那又会有好多同学冒出来说："矢量图看起来好清楚哦!"其实那和TIFF 没有太大的区别，只要是满足分辨率就通通可以。

原则三：物理大小关于这方面小编要强调这是不容忽视的。

虽然在投稿阶段并没有做出严格的要求。

可在印刷排版时就会变的格外讲究起来。

但是大家也不要过于担心，一般情况只会规定一下宽度，半幅(单栏)在7.5cm 左右，全幅(双栏)在15cm 左右，不同期刊的要求会略有差异。

原则四：色彩要求-仅针对彩色图关于这个问题大家很少会注意，一般情况分为2 种：RGB 用于数码设备上;CMYK 为印刷业通用标准，这两种对图片色彩的要求也是不尽相同的，多数期刊在Manuscripts Accepted for Publication 阶段会要求图片为CMYK 色彩。

学术论文中插图的设计与图题的撰写规范学术论文是学者们用来交流研究成果的重要形式之一。

在学术论文中，插图在向读者传达研究结果的同时也起到了重要的辅助作用。

良好的插图设计和规范的图题撰写不仅能够提高论文的可读性，还能有效地传达研究的主要内容。

本文将探讨学术论文中插图的设计原则以及图题的撰写规范。

一、插图设计原则1. 图片的质量和清晰度：在学术论文中插图的设计中，图片的质量和清晰度是至关重要的。

为了确保图片的清晰度，建议使用高分辨率的图片，并在插图中进行适当的放大或缩小，以便读者能够清晰地看到图像的细节。

2. 图片的标注和注释：为了让读者更好地理解插图的含义，对于每张插图都需要进行标注和注释。

标注应该直接指向插图中的相关元素，并使用简洁明了的文字说明。

注释则应该提供和插图相关的详细信息，如实验参数、数据来源等。

3. 图片的编号和引用：为了方便读者查找和引用插图，每张插图都应该有唯一的编号。

编号可以按照章节进行分组，如“图1.1”表示第一章的第一张插图。

在论文的正文中引用插图时，应该明确地提及插图的编号，并在对应位置插入插图。

二、图题的撰写规范1. 图题的格式：图题应该在插图的上方居中显示，使用黑体或者楷体字体，字号为小四或者五号字。

图题的内容应该能够简洁明了地反映出插图的主题和要点。

2. 图题的编号和标题：每个插图的图题都应该有唯一的编号，并与插图内容一一对应。

图题的编号一般采用阿拉伯数字，如“图1”，“图2”等。

图题的标题应该与插图的内容紧密相关，简洁明了，能够准确地概括插图的主要信息。

3. 图题的语言：图题应该使用简洁明了的语言来描述插图的内容，不需要出现冗长的句子或术语解释。

图题应该尽量避免使用缩写词或者专业术语，以便非专业读者也能够理解插图的含义。

4. 图题的注解：对于一些特殊的插图，可以在图题下方加入注解，对插图进行进一步的解释。

注解内容应该与插图的主题相关，并提供足够的背景信息，以便读者能够更好地理解插图的含义。
