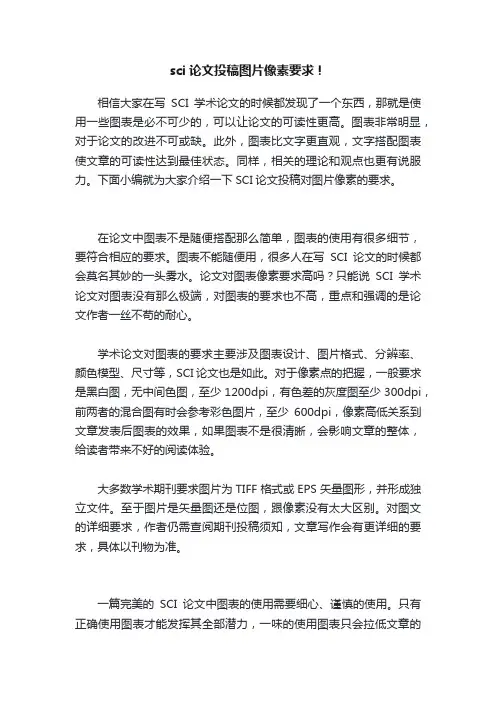

sci论文投稿图片像素要求！
相信大家在写SCI学术论文的时候都发现了一个东西，那就是使用一些图表是必不可少的，可以让论文的可读性更高。
图表非常明显，对于论文的改进不可或缺。
此外，图表比文字更直观，文字搭配图表使文章的可读性达到最佳状态。
同样，相关的理论和观点也更有说服力。
下面小编就为大家介绍一下SCI论文投稿对图片像素的要求。
在论文中图表不是随便搭配那么简单，图表的使用有很多细节，要符合相应的要求。
图表不能随便用，很多人在写SCI论文的时候都会莫名其妙的一头雾水。
论文对图表像素要求高吗？只能说SCI学术论文对图表没有那么极端，对图表的要求也不高，重点和强调的是论文作者一丝不苟的耐心。
学术论文对图表的要求主要涉及图表设计、图片格式、分辨率、颜色模型、尺寸等，SCI论文也是如此。
对于像素点的把握，一般要求是黑白图，无中间色图，至少1200dpi，有色差的灰度图至少300dpi，前两者的混合图有时会参考彩色图片，至少600dpi，像素高低关系到文章发表后图表的效果，如果图表不是很清晰，会影响文章的整体，给读者带来不好的阅读体验。
大多数学术期刊要求图片为TIFF格式或EPS矢量图形，并形成独立文件。
至于图片是矢量图还是位图，跟像素没有太大区别。
对图文的详细要求，作者仍需查阅期刊投稿须知，文章写作会有更详细的要求，具体以刊物为准。
一篇完美的SCI论文中图表的使用需要细心、谨慎的使用。
只有正确使用图表才能发挥其全部潜力，一味的使用图表只会拉低文章的
整体水平，因此拒稿也是常有的事。
SCI论文中图片与表格处理任何事情都要循序渐进论文写作的第一步——准备图表1. 整理你的思路；2. 有利于组织文章的结构；3. 使文章内容更符合逻辑性；4. 整理实验数据、结果论文中图表的目的是什么？1、使你的研究或实验结果更容易被理解或者被看懂；2、与文章内容相互呼应，更清楚的表达你的观点论文中图表可以用来表示什么？1、结果2、方法（示意图）3、结论（信号通路图）论文图表的分类1、投稿用图表（总体）——一般要求，主要是尺寸、分辨率色彩等常规要求2、发表用图表（细节）——要求更高，更注重细节除上述投稿用图表要求外，要求文字、数字的格式和字号大小，图片中使用线条的粗细程度等等。
文字、图片和表格的合理使用什么时候使用文字表述？1、描述定量化的结果2、用来描述定性数据之间的关系什么时候使用图片（除了需展示大量数据之外，均可以使用图片来表示结果）1、用来展示数据组之间的趋势2、描述指标随时间的改变情况3、表示定量化的因素之间的复杂关系4、实验方法的说明和介绍（实验流程）5、某些复杂概念的介绍6、可视数据结果，如各种照片、图片等什么时候使用表格？1、展示大量数值型的实验数据；2、在有限的空间展示大量的数据尽量使用表格；3、不同项目之间细节的比较；4、同时显示多种定量化的结果；5、用来说明定性结果间的复杂关系。
常见的图片类型照片、线形图、柱状图、流程图、示意图等图片制作过程中的注意事项1、图标——一个图片一个字母，与Legend对应；2、标注——需要比较的地方用箭头、星号等标注；3、缩写——长词使用缩写，但要有标注；短词使用全拼；4、颜色——色彩或灰度模式常见问题及解决方案①图片类型选用不合适②图片不符合要求论文中的表格（三线表）表格的主要要素：1、数值2、列标题和列3、行标题和行4、注释和说明单位——一般情况下，单位标识在行标题的后面对比——不同组数据之间一般是横行比较，而不是纵向比较顺序——时间顺序、大小顺序以及字母顺序等空白数据——可以使用破折号或者连字符“——”，同时还可以使用一些其他的缩写，如ND——not done表格中的注释作用——定义缩写、特殊符号、数据来源等相关信息；注意——注释中定义的内容与表格中的要相互一致；表格中的注释符号有“*，#”等，有时连续两个或三个表格中的线条1、在列标题的上下个需要一条线条；2、最后一行的数据下面需要一条线条；3、列的副标题下面需要线条4、除以上三种情况，其他位置一般不使用任何直线表格中的数值1、如果有百分比数值最好显示百分比数值；2、如果样本量很多，最好在列标题中标注样本总数；3、如果某一列中所有的数据都是相同的，需要注释说明指出；4、数据分组合适，如果一行是A<=5cm，第二行是A>=5cm，这时在A=5cm时就出现重复；5、多检查。
SCI论文图片处理与组图技巧
一、图片处理
1、拍照的图片（应设置成高分辨率），以TIF和JPG两种格式保存。
2、由数据生成的图（分辨率不低于600DPI）：主要包括各种点线图、柱状图、饼图和各种统计图等。
在此推荐一款专业作图软件Graphpad prism5，该软件能满足由数据生成的任何图，且原始图片最高分辨率达到1200DPI，（该作图软件的导入的数据需要三组重复）。
因此一定要保存好原始数据（png格式），一旦发现图片有任何问题随时可以再修改。
二、组图技巧：图片组合紧扣文章思路
1、组图工具：PPT、photoshop
2、组图后处理：PPT →PDF→TIF格式图片
组图工具个人习惯用PPT组图，图片要以插入的形式到PPT中而不要以复制的形式，能很好保证原始图片的分辨率，通过PPT将文件另存为（office 2007以后版本才有此功能）PDF 文件（PDF文件是不存在分辨率，整个过程也没有改变原始图片的分辨率），然后将PDF 文件导出（专业版的PDF阅读器才有此功能）为TIF或JPG图片格式，你还可以设置你的整个Figure的图片分辨率要求。
如果你必须要用EXCEL作图，你可以尝试把EXCEL做出的图片先尽可能导出为高分辨率的图片，然后再将图片插入（不要复制）到PPT中，再按照上述方法把图片转变为PDF文件再导出为高分辨率的图片。
整个过程就是：低分辨率图片——PDF文件（过渡）——高分辨率图片。
sci论文写作插图一般要求sci论文写作的图表一般是重要研究结果的展示，插图质量的好坏往往也会直接影响着科研论文的发表。
越来越多的研究者认识到了高质量的SCI论文插图对于sci论文写作发表的重要性。
以下将介绍一般SCI杂志对插图的各种要求，并说明如何在实际科研工作中做好原始数据和图片的采集工作，希望能从根本上帮助科研工作者减少这类问题的发生。
1. SCI论文插图一般要求：1）尺寸符合杂志社的要求（宽度8.3~17.6厘米，高度一般不超过20厘米）；2）字体符合杂志社的要求（Times New Roman/Arial）；3）同类型文字的字号保持一致（Font size ≥8 pt，字体太小印刷版看不清楚）；4）线条粗细保持一致（Line weight; 0.25~1 pt）；5）准确、清楚、有条理的图片标记，插图上所有元素对位整齐；6）插图内容应占据整张插图的90%以上空间，四周不能留太多空白区域；7）颜色模式符合杂志社的要求（RGB, CMYK）；8）图片分辨率超过杂志社的最低要求（彩图≥300 dpi；线条图≥1000 dpi；灰度图≥600 dpi；组合图≥500 dpi）；9）格式符合规范（位图，TIFF，矢量图，PDF/EPS）；10）大小合适（每张插图最好不超过10M，推荐保存为TIFF格式并选择LZW无损压缩模式）；2.sci论文写作如何获取高质量的原始素材？大家在收集原始数据和图片时，应特别注意获取高质量的原始文件，并长期保存。
（1）照相机拍摄类照片拍摄时应注意如下要点：1）注意摄入参照物。
如需比较拍摄物尺寸大小的，应辅以钢尺做参照，如肿瘤体积、裸鼠大小等；2）背景应尽量干净，推荐以浅蓝布作为背景，注意减少血渍及其他污染物的干扰；3）仔细检查相机设置，分辨率越高越好，推荐2560×1920dpi及以上分辨率；4）对焦准确，不要逆光拍摄，多拍几张；及时检查效果并挑选可用的，正确命名，并将原始照片长期保存（不要用word或ppt保存）；（2）条带类图片拼图前，条带类图片需要通过图片软件进行裁剪和预处理，并添加箭头和分子量等文字说明。
图片在SCI论文写作中存有重大的比重，其原因不言而喻，没有图片的佐证任何论点都无法在文章中让人信服。
图片的处理也可以说是SCI文章核心价值所在。
图片素材来源：1)由采样软件导出，如powerlab的动作电位图、血压图等；2)统计作图软件生成，如excel的柱状图等。
前者多为彩色照片，色彩包含了重要信息；后两者多为线图，色彩一般仅为了不同组之间的区别，因此为了投稿的经济性，一般主张将色彩丢弃，换用形状特征来区别组间，效果可能更好。
对于彩照和线图的投稿要求是不同的，下面将会谈到。
3)数码设备拍摄的照片或CCD；前置原则：1)原始图像要保留，修改后的图像务必另存而不要覆盖原始图像；2)尽量减少保存次数，以免损失图像质量，可以多处修改一一完毕后再做存盘；3)所有操作不得使图像失真，任何影响图像真实性的修改都是不允许的。
一投稿要求1 图片格式一般要求图片为TIFF格式，并存为独立文件。
可以通过文件/存储为（/前为主菜单项，/后为下拉菜单或扩展菜单项，下同)将JPG格式转为TIFF格式。
2 色彩要求一般要求为CMYK色彩。
可通过图像/模式将RGB色彩转为CMYK色彩。
RGB色彩用于数码设备上，而CMYK为印刷业通用标准，两者存在差异。
但现在大多数杂志不要求作者做此项修改。
3 图片大小此项非常重要，注意这里指的是图片的物理尺寸（单位是cm×cm，而非像素)，用来印刷排版。
一般只规定宽度，如neurosci lett规定半幅（单栏)为8.3 cm，全幅（双栏)为17.6 cm。
可通过图像/图像大小，在弹出窗口中修改，注意选择单位为厘米，并勾选按比例缩放。
4 图片分辨率非常重要，和像素大小直接相关，易和上面所述物理大小相混淆。
各刊物均有具体要求，且国外杂志对此要求严格。
如neurosci lett规定：线图至少达到1000dpi，彩照达到300dpi，两者的混合图片达到500dpi。
可通过图像/图像大小，在弹出窗口中修改。
科技论文写作中插图的类型及使用科技论文写作中插图的类型及使用科技论文是总结、归纳和公布科学研究成果的叙述性文件，是作者向社会和研究同行表达研究思想、交流学术观点的一种重要形式。
为了更直观、简明、清晰的叙述和表达作者的观点，科技论文中常常需要使用到插图。
达晋编译以下对科技论文中的类型及使用作简要阐述。
科技论文中的插图主要包括曲线图、示意图、结构图、图解、框图、流程图和照片等。
曲线图主要是指用曲线表现数字资料的统计图，如将“时间数列”绘成的动态曲线图，可以反映现象在时间上的变动情况；示意图主要是呈现某一事物的总体状态和变化分布形态，并不能详细的呈现事物细节和数量上的细小变化；结构图与示意图恰好相反，一般多用于呈现某一物体或者机械部件的全部或部分详细构成；图解是附于文字或其它题材的一类图片，用来解释或者形象的反映所要表达的主题；框图是表示一个事项各部分和各环节之间关系的图示，它的作用在于能够清晰地表达比较复杂的事项各部分之间的关系；流程图是由一些图框和流程线组成，其中图框表示各种事项的类型，图框中的文字和符号表示事项的内容，流程线表示事项的先后次序；照片主要用于反映事物的外貌形态和特征，以便于读者更直观、形象、清晰的观察。
科技论文里的插图应该具有写实性、自明性、规范性和示意性的特点，即只看图、图题和图例不阅读正文，就可以理解图意。
插图由图号、图题和图面三部分构成。
图题应遵循简短、确切的原则，连同图号置于图面下方。
论文中的所有插图都应按照出现的先后顺序给定图号，正文中的插图统一用阿拉伯数字表示，称为图l、图2、…，以此类推。
当文章只有一个插图时，其图号为图1。
如果同一个插图中有两个以上分图组成，分图的图号不能省略，可以使用a、b、c等字母码。
分图题可直接排在各分图之下，也可集中将所有分图题依次排在总图题之后。
必要时，应将图上的符号、标记、代码以及实验条件等作为插图的说明，用最简练的文字，横排于图题下方。
学术论文插图的正确表达方法1.选择适当的插图类型在选择插图类型之前，应该先考虑插图所要表达的信息。
常见的插图类型包括柱状图、折线图、散点图、饼图、图片等。
-柱状图：适用于对比不同组别、不同条件下的数据大小。
例如，比较不同药物浓度对细胞死亡率的影响。
-折线图：适用于展示随时间变化的数据趋势。
例如，细胞增殖率随培养时间的变化情况。
-散点图：适用于展示两个变量之间的相关性。
例如，血压和年龄之间的关系。
-饼图：适用于展示不同组别所占比例。
例如，不同年龄段的人口分布比例。
-图片：适用于展示实验设备、样品形貌等。
例如，电子显微镜下的细胞形态。
-坐标轴：应根据数据范围和单位选择适当的刻度和坐标轴长度。
坐标轴可以使用对数刻度、破折号等方式展示更广范围的数据。
3.避免图片过于复杂虽然插图能够直观地表达数据，但过于复杂的插图可能会导致读者难以理解。
因此，应避免插图中包含过多的细节和复杂的图形。
-数据精简：如果数据过多，可以选择其中最具代表性的数据进行展示，或者采用子图的方式展示多组数据。
-图形简化：可以使用直线替代曲线，使用简单的标记代替复杂的符号。
图形应简洁明了，易于理解。
4.添加图例和说明在插图中添加图例和说明可以帮助读者更好地理解数据和图形含义。
图例应该说明插图中各个元素代表的含义，如不同颜色代表不同条件、不同符号代表不同实验组。
说明部分可以简要地介绍插图的目的和结果。
-图例：可以在插图旁边或者下方添加图例，图例应清晰、简洁，字体大小适中，以便读者辨认。
-说明：可以在插图下方添加文字说明，介绍插图的目的、实验条件、结果等。
5.高质量的插图制作为了确保插图的质量和清晰度，应注意以下几点：- 分辨率：插图应以高分辨率保存并插入论文中，避免模糊和失真。
一般来说，分辨率应在300dpi以上。
-尺寸：插图的尺寸要适当，既能在文中容纳，又能保证清晰度。
一般来说，插图的宽度不宜超过页面的宽度。
-文件格式：常用的插图文件格式包括JPEG、PNG、TIFF等。

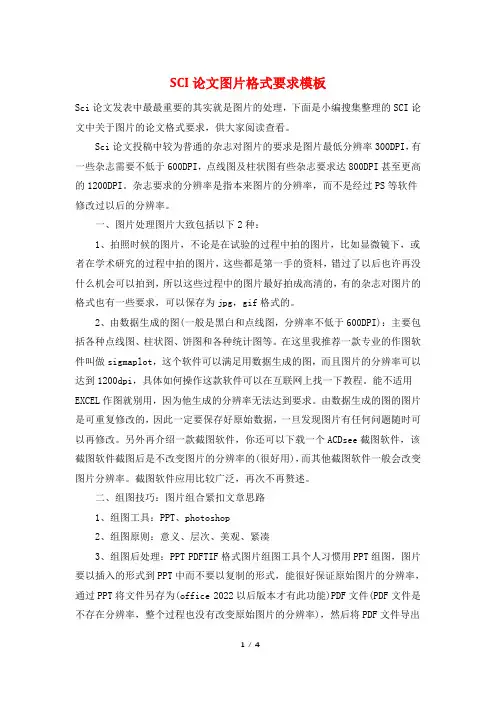

SCI论文图片格式要求模板Sci论文发表中最最重要的其实就是图片的处理，下面是小编搜集整理的SCI论文中关于图片的论文格式要求，供大家阅读查看。
Sci论文投稿中较为普通的杂志对图片的要求是图片最低分辨率300DPI，有一些杂志需要不低于600DPI，点线图及柱状图有些杂志要求达800DPI甚至更高的1200DPI。
杂志要求的分辨率是指本来图片的分辨率，而不是经过PS等软件修改过以后的分辨率。
一、图片处理图片大致包括以下2种：1、拍照时候的图片，不论是在试验的过程中拍的图片，比如显微镜下，或者在学术研究的过程中拍的图片，这些都是第一手的资料，错过了以后也许再没什么机会可以拍到，所以这些过程中的图片最好拍成高清的，有的杂志对图片的格式也有一些要求，可以保存为jpg，gif格式的。
2、由数据生成的图(一般是黑白和点线图，分辨率不低于600DPI)：主要包括各种点线图、柱状图、饼图和各种统计图等。
在这里我推荐一款专业的作图软件叫做sigmaplot，这个软件可以满足用数据生成的图，而且图片的分辨率可以达到1200dpi，具体如何操作这款软件可以在互联网上找一下教程。
能不适用EXCEL作图就别用，因为他生成的分辨率无法达到要求。
由数据生成的图的图片是可重复修改的，因此一定要保存好原始数据，一旦发现图片有任何问题随时可以再修改。
另外再介绍一款截图软件，你还可以下载一个ACDsee截图软件，该截图软件截图后是不改变图片的分辨率的(很好用)，而其他截图软件一般会改变图片分辨率。
截图软件应用比较广泛，再次不再赘述。
二、组图技巧：图片组合紧扣文章思路1、组图工具：PPT、photoshop2、组图原则：意义、层次、美观、紧凑3、组图后处理：PPT PDFTIF格式图片组图工具个人习惯用PPT组图，图片要以插入的形式到PPT中而不要以复制的形式，能很好保证原始图片的分辨率，通过PPT将文件另存为(office 2022以后版本才有此功能)PDF文件(PDF文件是不存在分辨率，整个过程也没有改变原始图片的分辨率)，然后将PDF文件导出(专业版的PDF阅读器才有此功能)为TIF或JPG图片格式，你还可以设置你的整个Figure的图片分辨率要求。
