接地系统连接示意图

低压配电系统接地方式的分类电源侧的接地称为系统接地，负载侧的接地称为保护接地。

国际电工委员会（IEC）标准规定的低压配电系统接地有IT系统、TT系统、TN系统三种方式。

1、IT系统电源端带电部分对地绝缘或经高阻抗接地，用电设备金属外壳直接接地。

IT系统示意图见下图：IT系统适用于环境条件不良、易发生一相接地或火灾爆炸的场所,如煤矿、化工厂、纺织厂等,也可用于农村地区。

但不能装断零保护装置,因正常工作时中性线电位不固定,也不应设置零线重复接地.2、TT系统TT系统的示意图见下图。

该系统电源中性点直接接地，用电设备金属外壳用保护接地线接至与电源端接地点无关的接地级，简称保护接地或接地制。

当配电系统中有较大量单相220V用电设备，而线路敷设环境易造成一相接地或零线断裂，从而引起零电位升高时，电气设备外壳不宜接零而采用TT系统。

TT系统适用于城镇、农村居住区、工业企业和分散的民用建筑等场所.当负荷端和线路首端昀装有漏电开关，且干线末端装有断零保护时，则可成为功能完善的系统.3、TN系统TN系统的电源端中性点直接接地，用电设备金属外壳用保护零线与该中心点连接,这种方式简称保护接零或接零制。

按照中必线（工作零线）与保护线（保护零线）的组合事况TN系统又分以下三种形式：（1）TN－C系统。

在该系统中,工作零线和保护零线共用(简称PEN），此系统习惯称为三相四线制系统.系统示意图如下：（2）TN－S系统.在该系统中，工作零线N和保护零线PE从电源端中性点开始完全分开，此系统习惯称为三相五线制系统。

示意图见下图：（3）TN－C－S系统。

在该系统中,工作零线同保护零线是部分共用的，此系统即为局部三相五线制系统.系统示意图见图5.10－5。

设计应注意以下几点：①TN－C系统适用于设有单相220V，携带式、移动式用电设备，而单相220V固定式用电设备也较少，但不必接零的工业企业。

TN－S系统适用于工业企业，高层建筑及大型民用建筑.TN－C—S系统适用于工业企业。

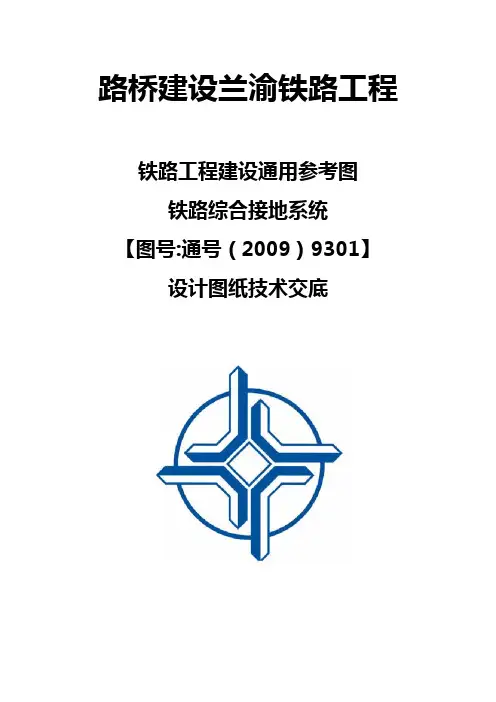

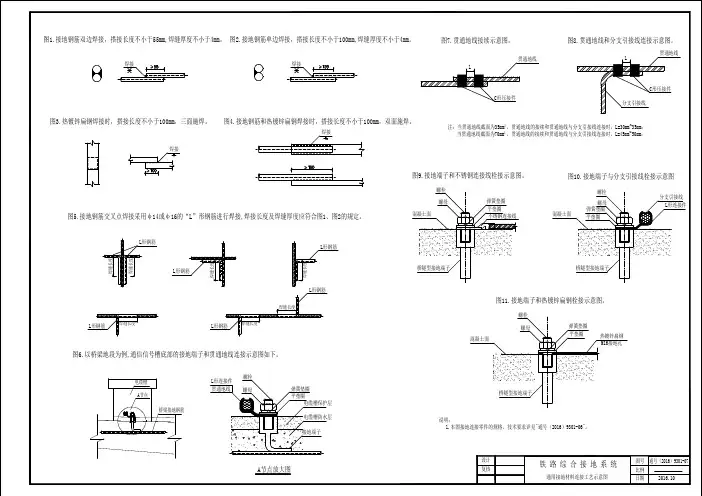

路桥建设兰渝铁路工程铁路工程建设通用参考图铁路综合接地系统【图号:通号（2009）9301】设计图纸技术交底路桥建设兰渝铁路工程LYS-11标项目经理部一分部二〇〇九年十二月目录1．图纸目录 (2)2．适用范围 (3)3．设计原则 (3)4．总体技术要求 (4)5．桥梁综合接地技术要求 (4)6．路基综合接地技术要求 (5)7．车站范围综合接地技术要求 (7)8．无砟轨道综合接地技术要求 (8)9．隧道综合接地技术要求 (8)10．工艺要求 (10)11．综合接地工程数量统计原则 (11)12．施工注意事项 (12)⑴、明挖、桩基础桥墩综合接地 (12)⑵、无砟、有砟轨道箱梁和无砟轨道连续箱梁、桥台综合接地 (12)⑶、路基综合接地 (13)⑷、隧道综合接地 (14)⑸、不带边沟、带边沟站台墙综合接地 (14)⑹、附属工程综合接地 (14)13．施工过程中涉及的示意图 (14)⑴、双边焊接 (14)⑵、单边焊接 (15)⑶、接地钢筋交叉点焊 (15)⑷、电缆槽底部接地端子与贯通地线连接示意图 (15)⑸、贯通地线接续及分支连接示意图 (16)⑹、接地端子类型示意图 (16)铁路工程建设通用参考图铁路综合接地系统【图号：通号（2009）9301】设计图纸技术交底1．图纸目录《铁路综合接地系统设计说明》《综合接地系统构成示意图》《明挖基础桥墩综合接地示意图》《桩基础桥墩综合接地示意图》《无砟轨道箱梁综合接地示意图》《有砟轨道箱梁综合接地示意图》《T形梁综合接地示意图》《无砟轨道连续箱梁综合接地示意图》《双线下承式钢桁架综合接地示意图》《跨线桥综合接地示意图》《框架桥综合接地示意图》《桥台综合接地示意图》《桥梁整体式预制混凝土声屏障综合接地示意图》《桥梁插板式声屏障综合接地示意图》《Ⅰ、Ⅱ级围岩隧道综合接地示意图》《Ⅲ、Ⅳ、Ⅴ级围岩隧道综合接地示意图》《隧道二次衬砌综合接地示意图》《隧道初期支护综合接地示意图》《全封闭衬砌隧道综合接地系统接地极示意图》《隧道内接地端子设置示意图》《隧道洞室综合接地系统示意图》《隧道斜切式明洞综合接地系统示意图》《路堤、土质及软质岩路堑地段综合接地示意图》《硬质岩路堑地段、涵洞地段综合接地示意图》《路基与桥梁过渡段综合接地示意图》《路基与隧道过渡段综合接地示意图》《路基电缆槽及接触网支柱基础接地示意图》《路基整体式预制混凝土声屏障综合接地示意图》《路基插板式声屏障综合接地示意图》《无中间站台车站综合接地示意图》《有中间站台车站综合接地示意图》《不带边沟站台墙综合接地示意图》《带边沟站台墙综合接地示意图》《双块式无砟轨道综合接地示意图》《I型板式无砟轨道综合接地示意图》《接地连接及接地端子示意图》2．适用范围适用于铁路综合接地系统设计、施工。

光缆加强芯接地措施
省公司要求各分公司立即开展传输机房接地系统整治，将光缆加强芯接地与传输设备接地分开,传输设备接地接到原传输机房的接地排上，光缆加强芯的接地单独拉到总地排上，如果条件不许可，也可就近接到电源机房的接地排上,接地线的线径应大于16mm2，以减弱光缆加强芯接地线上由于雷击感应而产生的高电位差。

在传输机房，要求将光缆加强芯与ODF 绝缘并接在独立的接地排上，与设备的接地排
现有2个40*10G 的相切环，环1：A-B-C-D ，环2：C-D-E-F,C 和D 之间共享光路，C 站有3个6800光层子架，请问3个子架间连纤是怎样的。

另外：E 站开通1个GE 至A 站，信号流是怎样的。

机架、设备、组件等 连接导体 公共接地网 接至公共接地网
光缆终端盒。

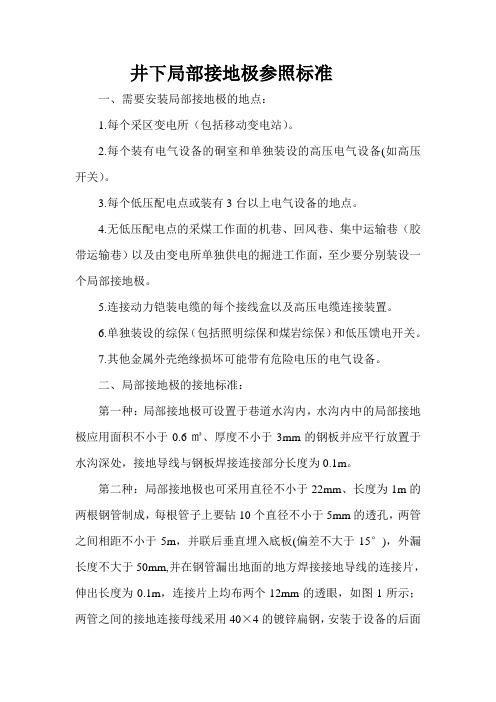

井下局部接地极参照标准一、需要安装局部接地极的地点：1.每个采区变电所（包括移动变电站）。

2.每个装有电气设备的硐室和单独装设的高压电气设备(如高压开关）。

3.每个低压配电点或装有3台以上电气设备的地点。

4.无低压配电点的采煤工作面的机巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。

5.连接动力铠装电缆的每个接线盒以及高压电缆连接装置。

6.单独装设的综保（包括照明综保和煤岩综保）和低压馈电开关。

7.其他金属外壳绝缘损坏可能带有危险电压的电气设备。

二、局部接地极的接地标准：第一种：局部接地极可设置于巷道水沟内，水沟内中的局部接地极应用面积不小于0.6㎡、厚度不小于3mm的钢板并应平行放置于水沟深处，接地导线与钢板焊接连接部分长度为0.1m。

第二种：局部接地极也可采用直径不小于22mm、长度为1m的两根钢管制成，每根管子上要钻10个直径不小于5mm的透孔，两管之间相距不小于5m，并联后垂直埋入底板(偏差不大于15°)，外漏长度不大于50mm,并在钢管漏出地面的地方焊接接地导线的连接片，伸出长度为0.1m，连接片上均布两个12mm的透眼，如图1所示；两管之间的接地连接母线采用40×4的镀锌扁钢，安装于设备的后面（靠近墙壁），与设备布置平行固定，最好采用一根不小于5m的镀锌扁钢，在一根不能满足的情况下也可以两根连接使用，但连接处必须使用双螺栓，如图2所示；并根据所安装设备的数量在连接母线上焊接连接导线的连接片,连接片采用40×4的扁钢，伸出长度为50mm，如图3所示；局部接地极所有使用螺栓除开关一端使用开关上现有接地螺钉外，其他均使用采用直径为10mm的镀锌螺栓，并加弹垫拧紧。

图1图2除公用巷道的高压接线盒，在接线盒下方有水沟的可采用第一种接地方法外，其余全使用第二种接地方法。

三、设备局部接地极的安装电气设备的外壳与局部接地极应采用：1.截面不小于25mm²的铜线；2.截面不小于50mm²的镀锌铁棍；3.厚度不小于4mm、截面不小于50mm²的镀锌扁钢；采用铜线连接，连接处必须使用与铜线截面相对应的铜线鼻子，连接铜线松紧适宜，但由于井下铜线腐蚀比较严重且容易丢失，故除有人值守的变电所可以使用此种局部接地方法外，其它地方不建议使用。

三相四线供电时局部TN-S接零保护系统零线N、PE引出示意图(引出线形成三相五线制TN—S接零保护系统)L1L2L3 N接地极L50X5L1 L2 L3 N PE 接地极L50X5YJ-01 总配电箱系统接线图注：本箱由终端型箱变引入正面HR5-630/30YV-3*240+2*120-TC裸母线NPE-端子排PE 接地极背面裸母线HR5-400/30裸母线N- DZ20L-400/3300 YJLV-3*240-2*120-TCDZ20L-400/43003LA 3LB BLV3*185+1*120-TCPE-端子排NPE 接地极YJ-02 总配电箱系统接线图注：本箱由环网型箱变引入YJLV-3*240HR5-630/30HR5-400/30裸母线裸母线N-端子排N3LPE-端子排接地极EJ-01 分配电箱系统接线图注：本箱由环网型箱变引入YJLV-3*240+2*120-TC3HZ1-630/330-BLV-3*185-TCN-端子排端子排3LN PE 接地极EJ-02 分配电箱系统接线图注：该箱由EJ-09号箱下线引入3LDZ20L-630/430BLV-3*185+2*120-WS大里程供电3LPE-端子排N 小里程PE接地极EJ-03 分配电箱系统接线图注：本箱由EJ-03号箱引入CDB2-125-BVR2*16 –WL1 L.N 125ACDB2-125-BVR2*16-WL2125ACDB2-125-BVR2*16-WL3125ACDB2-125-BVR3*16-WL4CDB2-125-BVR3*16-WL5DZ20L-250/430-YJLV-3*25+2*16-WS 3L 125A 3L250AN30mA 0.1SCDB2-125-BVR3*16-WL63L 125APECDB2-125-BVR3*16-WL73L 125APE-端子排CDB2-125-BVR3*16-WL83L 125ACDB2-125-BVR3*16-WL93L 125A接地极EJ-04 分配电箱系统接线图注：本箱从EJ-09 号电箱引入加工棚生活区一生活区二N—端子排EJ-05 分配电箱系统接线图注：本电箱为加工棚各机具开关箱分配箱，由EJ-04号箱引入BLV3*185BLV-3*185+2*120-FPC75-TC2-CDM10-100/3300 同2 同2 同2 同2 同2N-端子排NEJ-06 分配电箱系统接线图注：本箱总线由EJ-04号箱引入同1 同1 同1 同1PE-端子排SJ-01开关箱系统接线图N100A N3LN100AN3L3L NSJ-06开关箱系统接线图SJ-07开关箱系统接线图100ANDZ15LE-100/4901-BVR-3*4-MT253L3LNSJ-08开关箱系统接线图100A3L 3LNSJ-09开关箱系统接线图SJ-010开关箱系统接线图NSJ-011开关箱系统接线图100AN3L3LNSJ-012开关箱系统接线图SJ-014开关箱系统接线图NSJ-015开关箱系统接线图100AN3L3LNSJ-016开关箱系统接线图100AN3L3L N。

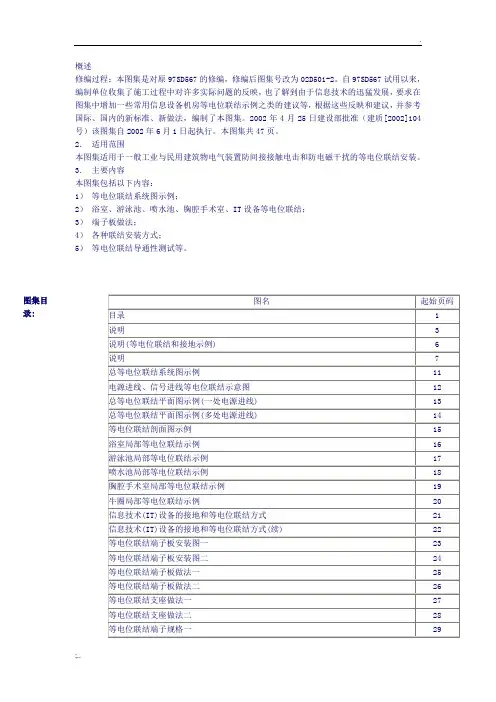

概述
修编过程：本图集是对原97SD567的修编，修编后图集号改为02D501-2。

自97SD567试用以来，
编制单位收集了施工过程中对许多实际问题的反映，也了解到由于信息技术的迅猛发展，要求在
图集中增加一些常用信息设备机房等电位联结示例之类的建议等，根据这些反映和建议，并参考
国际、国内的新标准、新做法，编制了本图集。

2002年4月25日建设部批准（建质[2002]104
号）该图集自2002年6月1日起执行。

本图集共47页。

2．适用范围
本图集适用于一般工业与民用建筑物电气装置防间接接触电击和防电磁干扰的等电位联结安装。

3．主要内容
本图集包括以下内容：
1）等电位联结系统图示例；
2）浴室、游泳池、喷水池、胸腔手术室、IT设备等电位联结；
3）端子板做法；
4）各种联结安装方式；
5）等电位联结导通性测试等。

图集目
录:
图集样张:
应用交流:。
