地下连续墙检查记录表

1.2.3.垂直度：1.导墙尺寸：2.沉渣厚度：3.4.5.6.7.8.9.检查施工记录或检验报告。

永久性结构的地下墙，在钢筋笼沉放后，做二次清孔，沉渣厚度应符合要求。

检查后形成施工记录或检验报告。

成槽结束后应对成槽的宽度、深度及倾斜度进行检验，重要结构每段槽段都应检查。

一般结构可抽查总槽段数的20﹪，每槽段抽查1个断面。

用的仪器、泥浆循环系统完好。

施工中检查成槽的垂直度、槽底的淤积物厚度、泥浆密度、钢筋笼尺寸、浇筑导管位置、混凝土上升速度、浇筑面标高、地下墙连接面的清洗程度、商品混凝土的坍落度、锁口管或接头箱的拔出时间及速度等。

墙面露筋：地下连续墙的露筋部位应小于1﹪墙面面积，且不得有露石和夹泥现象。

施工前检查钢材、电焊条。

已完工的导墙检查其净空尺寸，墙面平整度与垂直度。

检查泥浆接缝处理：地下连续墙的槽段接缝以及墙体与内衬结构接缝应符合设计要求。

观察检查和检 查隐蔽工程验收记录。

永久结构的预埋件位置： 水平向≤10mm。

尺量检查。

垂直向≤20mm。

用水准仪检查。

临时结构＜150mm。

符合设计要求。

插入式结构＜20mm。

符合设计要求。

钢筋笼尺寸：用混凝土灌注桩钢筋笼检验批(Ⅰ)进行验收合格。

地下墙表面平整度：永久结构＜100mm。

符合设计要求。

临时结构≤200mm。

重锤测量或沉积测定仪测量。

槽深：+100mm。

重锤测量。

混凝土坍落度：180～220mm。

坍落度测定仪。

墙面平整度：＜5mm。

尺量检查。

导墙平面位置：±10mm。

尺量检查。

永久结构≤100mm。

重锤测量或沉积测定仪测量。

地下连续墙混凝土抗压强度和抗渗压力必须符合设计要求。

检查混凝土抗压、抗渗试验报告。

永久结构1/300。

成槽机上的监测系统或超声波测槽仪测定。

临时结构1/150。

成槽机上的监测系统或超声波测槽仪测定。

一般项目：混凝土配合比、防水材料质量必须符合设计要求。

检查出厂合格证、质量检验报告、计量措施和现场抽样 试验报告。

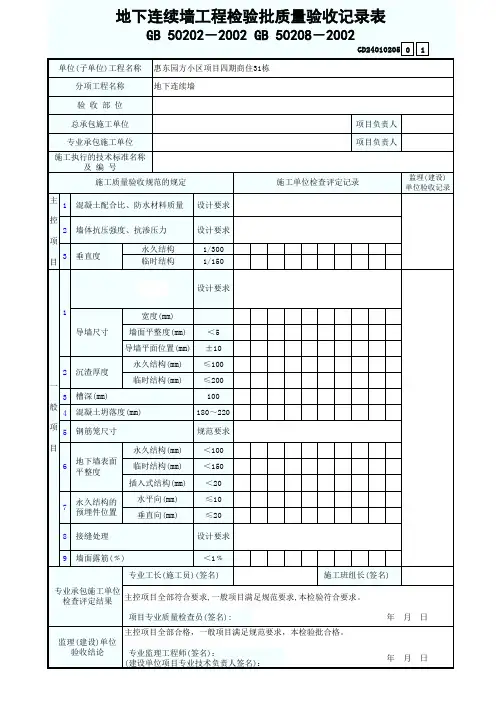

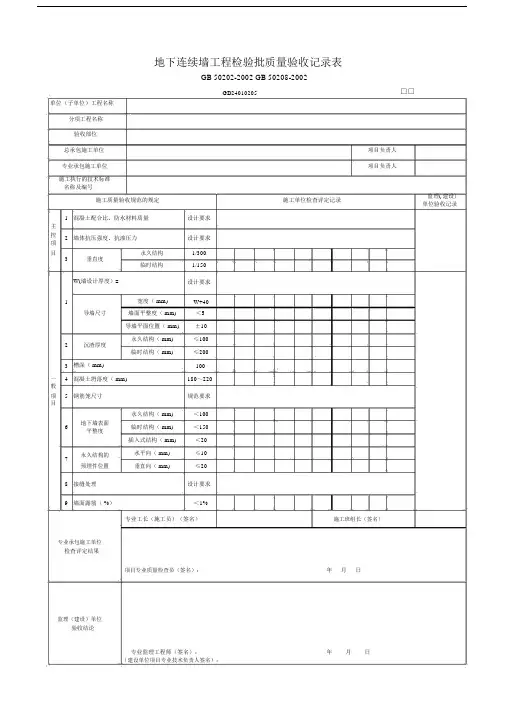

地下连续墙工程检验批质量验收记录表GB 50202-2002 GB 50208-2002GD24010205 □□单位（子单位）工程名称分项工程名称验收部位总承包施工单位项目负责人专业承包施工单位项目负责人施工执行的技术标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理( 建设) 单位验收记录1 混凝土配合比、防水材料质量设计要求主控2 墙体抗压强度、抗渗压力设计要求项目3 垂直度永久结构1/300 临时结构1/150W(墙设计厚度）= 设计要求1 宽度（ mm) W+40导墙尺寸墙面平整度（ mm) ＜5导墙平面位置（ mm) ±102 沉渣厚度永久结构（ mm) ≤100 临时结构（ mm) ≤2003 槽深（ mm) 100一 4 混凝土坍落度（ mm) 180～220 般项 5 钢筋笼尺寸规范要求目永久结构（ mm) ＜1006 地下墙表面临时结构（ mm) ＜150 平整度插入式结构（ mm) ＜207永久结构的水平向（ mm) ≤10预埋件位置垂直向（ mm) ≤208 接缝处理设计要求9 墙面露筋（ %）＜1%专业承包施工单位检查评定结果专业工长（施工员）（签名）项目专业质量检查员（签名）：施工班组长（签名）年月日监理（建设）单位验收结论专业监理工程师（签名）：（建设单位项目专业技术负责人签名）：年月日说明GD24010205地下连续墙由两部分组成，钢筋笼的验收按钢筋混凝土灌注桩钢筋笼的标准验收。

地下连续墙的验收按《建筑地基基础工程施工质量验收规范》 GB 50202-2002进行。

永久结构的抗渗质量按《地下防水工程质量验收规范》 GB 50208-2002验收，也应符合《混凝土结构工程施工质量验收规范》 GB 50204-2002的规定。

主控项目：1.混凝土配合比、防水材料质量必须符合设计要求。

检查出厂合格证、质量检验报告、计量措施和现场抽样试验报告。

2.地下连续墙混凝土抗压强度和抗渗压力必须符合设计要求。

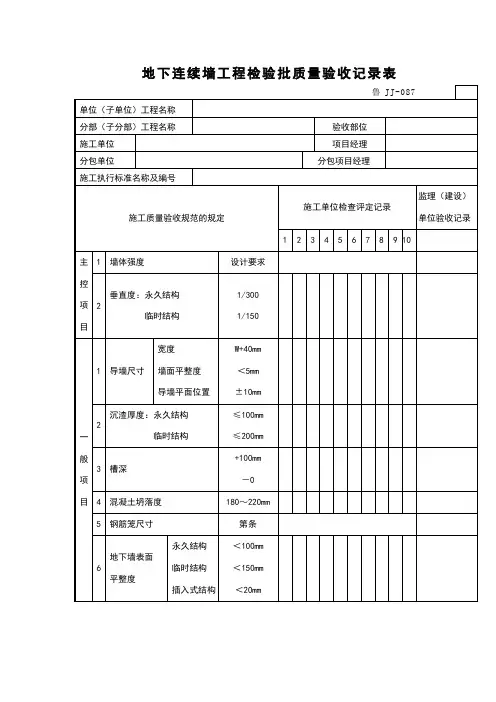

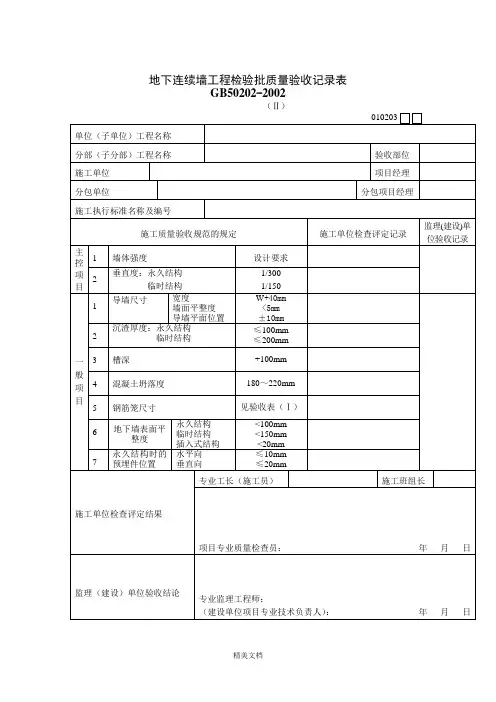

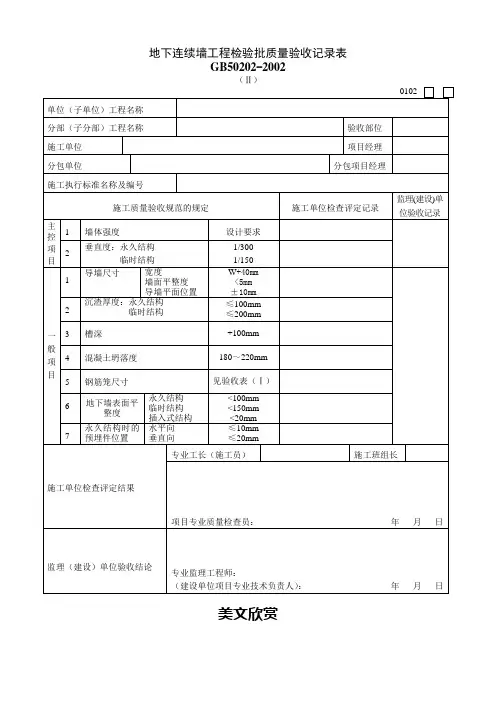

地下连续墙工程检验批质量验收记录表GB50202-2002010203 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 墙体强度设计要求2垂直度：永久结构临时结构1/3001/150一般项目1导墙尺寸宽度墙面平整度导墙平面位置W+40mm<5mm±10mm2沉渣厚度：永久结构临时结构≤100mm≤200mm3 槽深+100mm4 混凝土坍落度180～220mm5 钢筋笼尺寸见验收表（Ⅰ）6 地下墙表面平整度永久结构临时结构插入式结构<100mm<150mm<20mm7永久结构时的预埋件位置水平向垂直向≤10mm≤20mm施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。

秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。

秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。

清风落叶舞秋韵，枝头硕果醉秋容。

秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。

2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。

聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！3、春天来了，我要把心灵放回萦绕柔肠的远方。

让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。

我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。

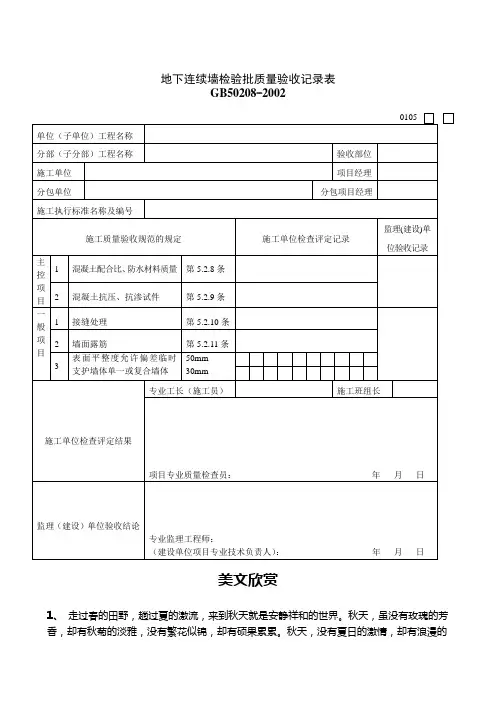

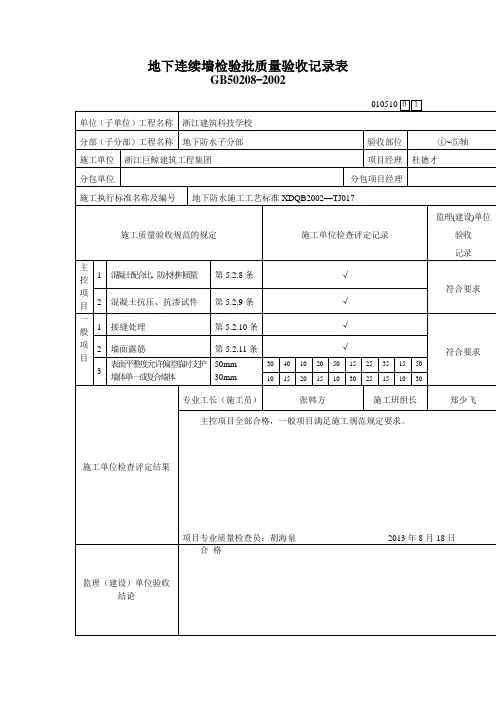

地下连续墙检验批质量验收记录表GB50208-2002美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。

秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。

秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。

清风落叶舞秋韵，枝头硕果醉秋容。

秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。

2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。

聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！3、春天来了，我要把心灵放回萦绕柔肠的远方。

让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。

我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。

4、好好享受生活吧，每个人都是幸福的。

人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。

5、漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。

月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。

人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。

沧桑不是自然，而是经历；幸福不是状态，而是感受。

6、疏疏篱落，酒意消，惆怅多。

阑珊灯火，映照旧阁。

红粉朱唇，腔板欲与谁歌？画脸粉色，凝眸着世间因果；未央歌舞，轮回着缘起缘落。

舞袖舒广青衣薄，何似院落寂寞。

风起，谁人轻叩我柴扉小门，执我之手，听我戏说？7、经年，未染流殇漠漠清殇。

流年为祭。

琴瑟曲中倦红妆，霓裳舞中残娇靥。

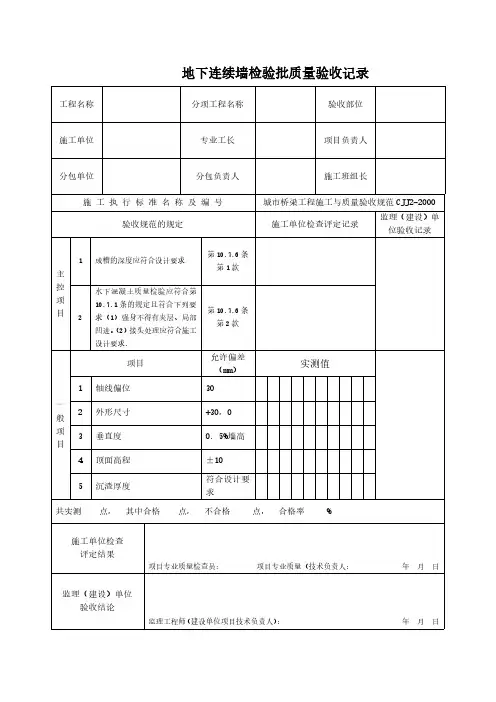

地下连续墙检验批质量验收记录
工程名称分项工程名称验收部位
施工单位专业工长项目负责人
分包单位分包负责人施工班组长施工执行标准名称及编号城市桥梁工程施工与质量验收规范CJJ2-2000
验收规范的规定施工单位检查评定记录监理（建设）单位验收记录
主控项目1成槽的深度应符合设计要求
第10.7.6条
第1款
2
水下混凝土质量检验应符合第
10.7.1条的规定且符合下列要
求（1）强身不得有夹层、局部
凹进。

（2）接头处理应符合施工
设计要求.
第10.7.6条
第2款
一般项目
项目
允许偏差
（mm）
实测值1轴线偏位30
2外形尺寸+30，0
3垂直度0.5%墙高
4顶面高程±10
5沉渣厚度
符合设计要
求
共实测点，其中合格点，不合格点，合格率%
施工单位检查
评定结果
项目专业质量检查员：项目专业质量（技术负责人：年月日
监理（建设）单位
验收结论
监理工程师（建设单位项目技术负责人）：年月日。
