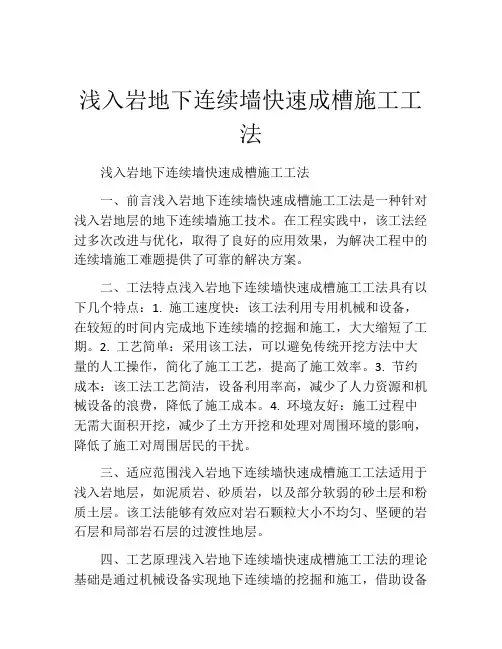

浅入岩地下连续墙快速成槽施工工法浅入岩地下连续墙快速成槽施工工法一、前言浅入岩地下连续墙快速成槽施工工法是一种针对浅入岩地层的地下连续墙施工技术。
在工程实践中，该工法经过多次改进与优化，取得了良好的应用效果，为解决工程中的连续墙施工难题提供了可靠的解决方案。
二、工法特点浅入岩地下连续墙快速成槽施工工法具有以下几个特点：1. 施工速度快：该工法利用专用机械和设备，在较短的时间内完成地下连续墙的挖掘和施工，大大缩短了工期。
2. 工艺简单：采用该工法，可以避免传统开挖方法中大量的人工操作，简化了施工工艺，提高了施工效率。
3. 节约成本：该工法工艺简洁，设备利用率高，减少了人力资源和机械设备的浪费，降低了施工成本。
4. 环境友好：施工过程中无需大面积开挖，减少了土方开挖和处理对周围环境的影响，降低了施工对周围居民的干扰。
三、适应范围浅入岩地下连续墙快速成槽施工工法适用于浅入岩地层，如泥质岩、砂质岩，以及部分软弱的砂土层和粉质土层。
该工法能够有效应对岩石颗粒大小不均匀、坚硬的岩石层和局部岩石层的过渡性地层。
四、工艺原理浅入岩地下连续墙快速成槽施工工法的理论基础是通过机械设备实现地下连续墙的挖掘和施工，借助设备本身的压力和冲击力，相对破碎地层，形成一定的孔隙，然后迅速抽取或清除碎石，最终形成一条连续墙。
具体的施工工艺包括以下几个步骤：1. 设备布置：根据实际工程需要，确定施工工地范围，并进行设备布置，包括挖掘机、抽泥泵等。
2. 基坑开挖：挖掘机根据设计要求，先进行基坑的开挖工作，将地表土层清理干净。
3. 连续墙挖槽：挖掘机开始从基坑墙体处向基坑内挖掘，挖掘机头部负责切削地层，切削过程中碎石通过刮板输送带迅速清除。
4. 连续墙形成：挖掘机不断向基坑内推进，挖掘机头部形成的孔隙迅速清除，最终形成一条连续的墙体。
五、施工工艺 1. 设备布置：根据实际工程需要，挖掘机、抽泥泵等设备按需布置，确保施工现场的作业流畅。
地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。
如此循环作业，逐次完成每个槽段，由于实施循环作业，有利于操作技术的掌握、熟练及水平的提高。
1．3对环境影响小地下墙施工时噪音低、无振动、无挤土，与其他的挡土隔水设施（常德沅江隧道工程江北明挖段地连墙成槽施工技术交底编制：审核：审批：中铁十四局集团有限公司地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。
如此循环作业，逐次完成每个槽段，由于实施循环作业，有利于操作技术的掌握、熟练及水平的提高。
1．3对环境影响小地下墙施工时噪音低、无振动、无挤土，与其他的挡土隔水设施（常德沅江隧道项目部二零一七年五月技术交底书地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。
如此循环作业，逐次完成每个槽段，由于实施循环作业，有利于操作技术的掌握、熟练及水平的提高。
1．3对环境影响小本表由施工单位编制，交底单位与接受交底单位（作业工班）各保存一份。
技术交底书地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。
如此循环作业，逐次完成每个槽段，由于实施循环作业，有利于操作技术的掌握、熟练及水平的提高。
1．3对环境影响小本表由施工单位编制，交底单位与接受交底单位（作业工班）各保存一份。
地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。
如此循环作业，逐次完成每个槽段，由于实施循环作业，有利于操作技术的掌握、熟练及水平的提高。
1．3对环境影响小地下墙施工时噪音低、无振动、无挤土，与其他的挡土隔水设施（技术交底书地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。

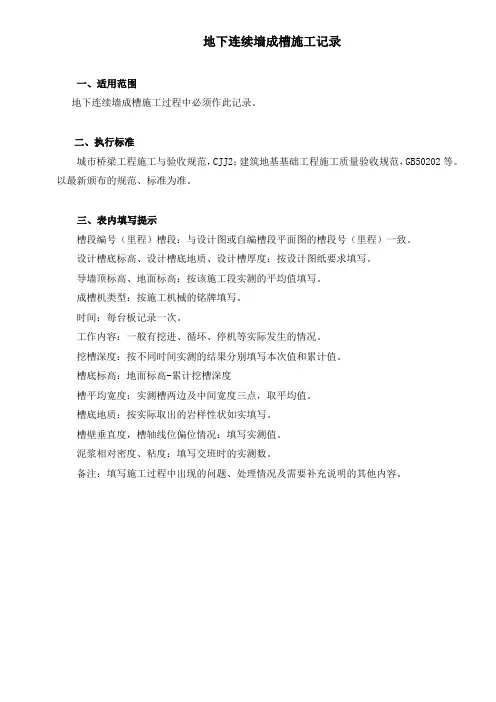

地下连续墙成槽施工记录
一、适用范围
地下连续墙成槽施工过程中必须作此记录。
二、执行标准
城市桥梁工程施工与验收规范，CJJ2；建筑地基基础工程施工质量验收规范，GB50202等。
以最新颁布的规范、标准为准。
三、表内填写提示
槽段编号（里程）槽段：与设计图或自编槽段平面图的槽段号（里程）一致。
设计槽底标高、设计槽底地质、设计槽厚度：按设计图纸要求填写。
导墙顶标高、地面标高：按该施工段实测的平均值填写。
成槽机类型：按施工机械的铭牌填写。
时间：每台板记录一次。
工作内容：一般有挖进、循环、停机等实际发生的情况。
挖槽深度：按不同时间实测的结果分别填写本次值和累计值。
槽底标高：地面标高-累计挖槽深度
槽平均宽度：实测槽两边及中间宽度三点，取平均值。
槽底地质：按实际取出的岩样性状如实填写。
槽壁垂直度，槽轴线位偏位情况：填写实测值。
泥浆相对密度、粘度：填写交班时的实测数。
备注：填写施工过程中出现的问题、处理情况及需要补充说明的其他内容。
地下连续墙成槽施工记录
项目技术负责人：质检员：施工员：年月日。
地下连续墙工程监理检查与验收细节一、监理检查细节（一）施工材料监理（1）水泥：宜采用32.5级以上普通硅酸盐水泥，使用前必须查清品种、强度等级、出厂日期。
凡超期水泥或受潮、结块水泥不准应用。
严禁采用快速硬型水泥。
（2）粗骨料：应采用质地坚硬的卵石或碎石，其骨料级配以5~25 mm为宜，最大粒径≤40 mm，含泥量≤2%，无垃圾及杂草。
（3）细骨料：选用质地坚硬的中、粗砂，含泥量≤3%，无垃圾、泥块及杂草等。
（4）水：采用饮用自来水或洁净的天然水。
（5）钢筋：需有出厂合格证和复试报告，其技术指标必须符合设计及标准规定。
（6）外加剂：根据施工条件要求，经试验确定后可在混凝土中掺入不同要求的外掺剂。
（7）电焊条：规格、型号应符合设计要求，有出厂质量证明书。
（二）施工过程监理（1）地下连续墙施工前宜先施工试验成槽，以检验泥浆的配比、成槽机械的选型并可复核地质资料。
（2）作为永久结构的地下连续墙，其抗渗质量标准可按现行国家标准《地下防水工程施工质量验收规范》（GB50208-2011）执行。
（3）地下连续墙的开槽段之间的连接接头形式，应根据地下连续墙的使用要求选用，且应考虑施工单位的经验，无论选用何种接头。
在浇筑混凝土前，接头处必须刷洗干净，不留任何泥砂或污物。
（4）地下连续墙与地下室结构顶板、楼板、底板及大梁之间连接可预埋钢筋或接驳器（锥螺纹或直螺纹），对“接驳器”也应按原材料检验要求，抽样复验，每500套为一个检验批，每批应抽查3件，复验内容为外观，尺寸、抗拉试验等。
（5）施工前应检验进场的钢材、电焊条，已完工的导墙应检查其净空尺寸，墙面平整度与垂直度。
检查泥浆用的仪器、泥浆循环系统应完好，地下连续墙应用商品混凝土。
（6）施工中应检查成槽的垂直度、槽底的淤积物厚度、泥浆比重、钢筋笼子的尺寸、浇筑导管位置、混凝土上升速度、浇筑面标高、地下连续墙连接面的清洗程度、商品混凝土的坍落度，锁口管或接头箱的拔出时间及速度等。
连续墙分项工程质量技术交底施工单位中铁一局集团工程名称交底部位芙蓉广场站连续墙分部工程主体围护构造日期2022 年7 月2 日一、施工部署本工程地下连续墙总长 361m，共计 60 幅槽段。
墙型有直型墙、Z 型墙、L 型墙。
地下连续墙标准槽段辐宽 6000mm，最深墙深为 36.38m，墙厚均为 1000mm。
因施工场地不具备同时开工条件，只能分区分阶段进展施工，在合同工期内如何有效组织、合理安排施工是保证质量与工期的重要措施。
二、施工预备1、设备预备：液压蚌式抓斗挖槽机，冲击钻机，正铲装载机，泥浆罐，泥浆搅拌机，搅浆机，振动筛，泥浆净扮装置，排污泵，泥浆泵，抽水机，空压机，测量仪器。
交2、人员预备：机械操作人员必需持有有效专业上岗证书，并随身携带。
3、作业条件：①场地平坦到位，供给土方凉晒场地。
②依据设计图纸要求施划连续墙中线。
③符合施工标准要求的安全、环保和夜间施工措施已经落实到位。
底三、施工工艺1、连续墙施工工法流程见以以下图。
贮旋流器排放或再生处理内浆罐o 输入泥浆泥浆沉淀池制作振动筛泥排渣除开挖中排淤钢筋笼浇灌架泥浆补浆除泥制作就位排出挖筑浇筑导导混凝沟墙土组装挖槽机机械就刷接头2、工艺原理超声波检测槽壁挖清检测放钢放导槽孔槽深筋笼灰管该工法的根本原理是在拟建地下连续墙的地面上，先构筑导墙，液压抓斗沿导墙壁挖土，并用倾斜仪测定抓斗的垂直度．然后通过操作纠偏液压推板、调整液压抓斗的垂直状况来把握成槽精度。
在挖槽同时用泥浆护壁，防止壁面土体坍落。
液压抓斗机不能施工的地层，承受冲击钻进展冲击成槽，在连续墙两端承受方型冲击钻机进展成槽。
在成槽完毕后，通过扫孔清孔工序，去除槽底浮土，提高墙体承载力。
然后用超声波检测仪检测槽壁垂直度，最终放入钢筋笼，进展水底混凝土浇筑。
3、施工要点（1）泥浆施工要保证液压抓斗成槽的质量，护壁泥浆生产循环系统的质量把握指标是关键的一个环节。
由于各施工地段的地质状况不同。

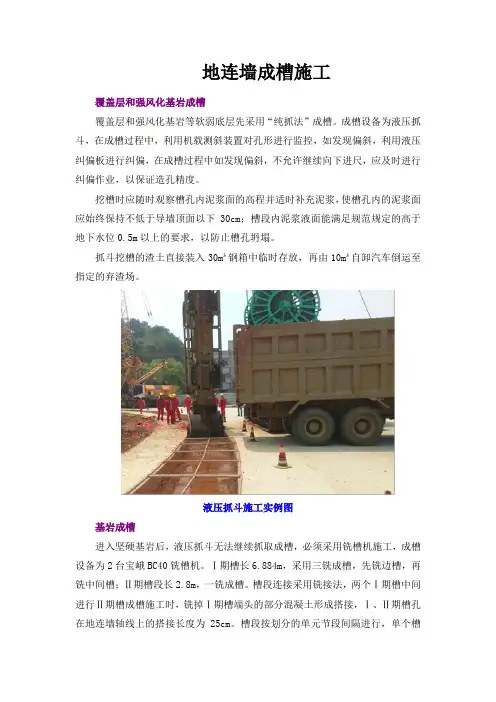

地连墙成槽施工覆盖层和强风化基岩成槽覆盖层和强风化基岩等软弱底层先采用“纯抓法”成槽。
成槽设备为液压抓斗，在成槽过程中，利用机载测斜装置对孔形进行监控，如发现偏斜，利用液压纠偏板进行纠偏，在成槽过程中如发现偏斜，不允许继续向下进尺，应及时进行纠偏作业，以保证造孔精度。
挖槽时应随时观察槽孔内泥浆面的高程并适时补充泥浆，使槽孔内的泥浆面应始终保持不低于导墙顶面以下30cm；槽段内泥浆液面能满足规范规定的高于地下水位0.5m以上的要求，以防止槽孔坍塌。
抓斗挖槽的渣土直接装入30m³钢箱中临时存放，再由10m³自卸汽车倒运至指定的弃渣场。
液压抓斗施工实例图基岩成槽进入坚硬基岩后，液压抓斗无法继续抓取成槽，必须采用铣槽机施工，成槽设备为2台宝峨BC40铣槽机。
Ⅰ期槽长6.884m，采用三铣成槽，先铣边槽，再铣中间槽；Ⅱ期槽段长2.8m，一铣成槽。
槽段连接采用铣接法，两个Ⅰ期槽中间进行Ⅱ期槽成槽施工时，铣掉Ⅰ期槽端头的部分混凝土形成搭接，Ⅰ、Ⅱ期槽孔在地连墙轴线上的搭接长度为25cm。
槽段按划分的单元节段间隔进行，单个槽段铣槽施工开始后连续进行，直至槽段完成。
铣槽机施工实例图当基岩强度过高，铣槽机磨损太快时，可先采用冲击钻引孔，现场配备4台10t 冲击钻。
当冲击钻钻进至墙底标高后，再用液压铣槽机进行成槽。
冲击钻采用正循环方式进行排渣，孔底浓浆携带钻渣流入沉淀池进行沉淀，沉淀后的浆液再通过泥浆泵送入孔底，完成浆液循环，沉淀池中的钻渣定期用挖机进行清理。
接头施工本工程槽段连接采用“铣接法”。
即在两个Ⅰ槽中间进行Ⅱ槽成槽施工时，铣掉边槽端头的部分混凝土形成锯齿形搭接，铣接厚度25cm （地连墙轴线）。
铣接法接头施工示意图泥浆护壁及清孔换浆 原材料的选择泥浆护壁技术是地下连续墙工程的基础技术之一，其质量好坏直接影响到地下连续墙的施工质量和安全，本工程地连墙成槽全部采用优质膨润土泥浆护壁。
地下连续墙槽段开挖过程中，液压铣槽机要依靠泥浆将切割的碎小岩块和土体通过反循环带出槽外，因此要连续不断地向沟槽中供给新鲜泥浆，在水下混凝土浇筑过程中，有大量的泥浆排放出来，需要认真做好泥浆管理，及时制备新浆，调整回浆性能指标，及时将废浆外运处理，以确保安全、优质、高效完成连续墙的施工。

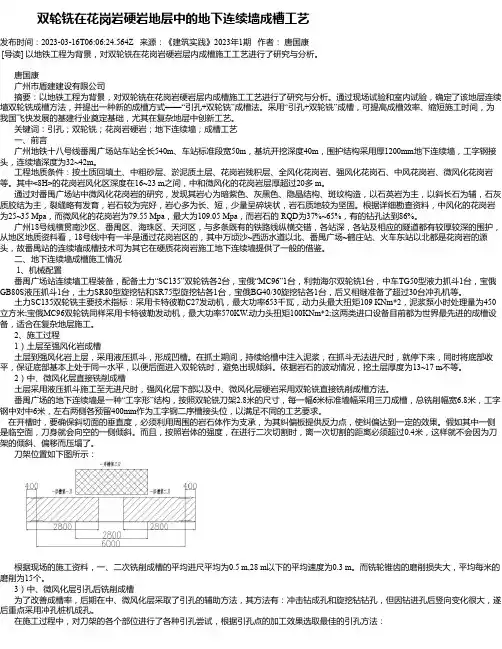

双轮铣在花岗岩硬岩地层中的地下连续墙成槽工艺发布时间：2023-03-16T06:06:24.564Z 来源：《建筑实践》2023年1期作者：唐国康[导读] 以地铁工程为背景，对双轮铣在花岗岩硬岩层内成槽施工工艺进行了研究与分析。
唐国康广州市盾建建设有限公司摘要：以地铁工程为背景，对双轮铣在花岗岩硬岩层内成槽施工工艺进行了研究与分析。
通过现场试验和室内试验，确定了该地层连续墙双轮铣成槽方法，并提出一种新的成槽方式——“引孔+双轮铣”成槽法。
采用“引孔+双轮铣”成槽，可提高成槽效率、缩短施工时间，为我国飞快发展的基建行业奠定基础，尤其在复杂地层中创新工艺。
关键词：引孔；双轮铣；花岗岩硬岩；地下连续墙；成槽工艺一、前言广州地铁十八号线番禺广场站车站全长540m、车站标准段宽50m，基坑开挖深度40m，围护结构采用厚1200mm地下连续墙，工字钢接头，连续墙深度为32~42m。
工程地质条件：按土质回填土、中粗砂层、淤泥质土层、花岗岩残积层、全风化花岗岩、强风化花岗石、中风花岗岩、微风化花岗岩等。
其中<8H>的花岗岩风化区深度在16~23 m之间，中和微风化的花岗岩层厚超过20多 m。
通过对番禺广场站中微风化花岗岩的研究，发现其岩心为暗紫色、灰黑色、隐晶结构、斑纹构造，以石英岩为主，以斜长石为辅，石灰质胶结为主，裂缝略有发育，岩石较为完好，岩心多为长、短，少量呈碎块状，岩石质地较为坚固。
根据详细勘查资料，中风化的花岗岩为25~35 Mpa，而微风化的花岗岩为79.55 Mpa，最大为109.05 Mpa，而岩石的 RQD为37%~65%，有的钻孔达到86%。
广州18号线横贯南沙区、番禺区、海珠区、天河区，与多条既有的铁路线纵横交错，各站深，各站及相应的隧道都有较厚较深的围护，从地区地质资料看，18号线中有一半是通过花岗岩区的，其中万顷沙~西沥水道以北、番禺广场~鹤庄站、火车东站以北都是花岗岩的源头，故番禺站的连续墙成槽技术可为其它在硬质花岗岩施工地下连续墙提供了一般的借鉴。
中风化泥质粉砂岩地下连续墙入岩成槽施工技术周兆勇*，庞征(中铁隧道集团二处有限公司，河北三河065201)摘要：以南昌轨道交通1号线秋水广场站为依托，该车站地下连续墙入岩深度深，在施工过程中采用泥浆护壁，旋挖钻机与冲孔桩机相结合的成槽工艺，取得了较为理想的效果。
结合地下连续墙工程实例，主要阐述在中风化泥质粉砂岩层中，该工艺的施工方法及预防措施，为类似工程提供一定的参考。
