塔塔里尼调压阀中文说明书

塔塔里尼调压阀1、塔塔里尼调压阀结构：见图11、12、13。

由阀体、阀盖、阀芯（导流筒）、阀座、模片、指挥系统组成，其附加件有过滤网和开度指示杆；阀的内部结构与FISHER-310A型调压阀基本相同。

FISHER-310A型调压阀是由主阀、引导装置（指挥器）和导压管组成。

主阀由阀体、节流套、主阀膜片、阀座、阀芯、主弹簧等组成。

引导装置由引导装置控制弹簧、底部膜片及膜片座板、拨叉组件、中继阀座等组成。

属自力式调压阀类。

结构型式为轴流式，膜片将阀内腔分隔为左（上游端－低压腔）、右（下游端－高压腔）两腔。

2、工作原理与FISHER-310A型调压阀基本相同。

FISHER-310A型调压阀工作原理：调压阀的进口压力进入引导装置，并作为引导装置的进口压力。

引导装置控制弹簧的设定情况，决定了经调压后的出口（下游）压力的大小。

在操作过程中，假设出口压力低于引导装置控制弹簧的设定压力。

引导装置控制弹簧的力将克服出口压力在底部膜片上的作用力。

弹簧将把膜片座板及拨叉组件推离中继阀座，从而打开阀门，向阀门主膜片施加负载压力。

当这个负载压力超过出口压力作用于阀门主膜片上的力与主阀弹簧的作用力之和时，膜片就将被推离静止的阀芯，节流套的开度就会变得更大，从而把所需要的气体输送到下游系统中。

下游系统的气体需求被满足时，作用于膜板和拨叉组件底部膜片的出口压力，将产生克服引导装置控制弹簧的设定压力，使膜板和拨叉组件移向中继阀座，并关闭之。

而作用在主阀膜片上的负载压力将通过膜板和拨叉组件上的小孔，传递给下游系统。

采用惯常的控制方式快速关闭阀门时，膜板和拨叉组件上的放空阀的流量会增大。

于是作用在主阀膜片上出口压力不断增加，它与主阀弹簧的弹簧力之和，又将克服作用在阀门主膜片上的已经降低了的负载力，把节流套推向静止的阀芯，进而减小下游系统的气体供给。

3、塔塔里尼调压阀的常见故障及处理图11：塔塔里尼调压阀外观图故障一：滤网堵塞，影响流通量或不能流通。

It is important to formulate the right strategy, but more important is the execution of the strategy.简单易用轻享办公（页眉可删）单体调压器操作维护规程●适用范围：本规程适用意大利塔塔里尼FL-SR/150调压器、丰泰公司的FTA系列FTB系列FTC，FTD调压器。

带切断阀的调压器，切断阀的操作参照（第七章切断阀操作规程）调整调压阀参数必须经由技术部门同意，运行工不允许擅自调整。

一.在调压器投入使用前，必须进行检查，确保承压腔内没有压力（在出厂前，通常采用空气对调压器进行测试），以防止燃气与空气相混合从而形成可爆混合物。

同时，应该对调压系统进行检查，确保所有的开关阀门（调压器上游截断阀、下游截断阀以及旁通阀门）处于关闭位置，并且燃气具有适当的温度。

随后按以下步骤进行操作：1、缓慢开启调压器上游截断阀并控制阀门的开度，让少量的燃气流入管路；2、观察调压器下游的压力表，压力应该缓慢地上升，当达到（或略微超出）设定压力值后，调压器上游的压力继续上升的同时，调压器下游的压力值应该保持稳定；如果调压器下游的压力在达到设定值以后持续升高，那么应该关闭上游截断阀，中止调压器的运行。

3、当调压器上游和下游的压力稳定后，完全开启上游的截断阀；4、缓慢地开启调压器下游的截断阀，向下游管路充气。

二.调压器的压力设定1、在保证非常小的燃气流量的情况下，通过调节开关对腔体进行充压或泄压，直到调压器下游的压力表指示下游压力达到所期望的设定值。

三.调压器的维护1、在进行维护之前必须确保调压器上游和下游的截断阀已经关闭，并且将要进行操作的管路内的燃气已经被泄压、排空。

四.调压器膜片的分解与维护1、拆除反馈管接头2、松开螺栓，拆下承压腔3、松开螺母，卸下弹簧座和弹簧4、松开螺母5、将膜片和膜片支承一起卸下五.可能需要更换的零件1、膜片2、 O 型圈3、弹簧八.检查以下项目以保证膜片组件能正确的重装：a) 所有的O 型圈都完好无损b) 行程指示器插在膜片支承的导向槽内c) 膜片的末端准确地置于安装位置d) 膜片能自由的运动（膜片和支座独特的设计结构能保证膜片的运动不受阻碍）六调压器常见故障、原因及处理方法六. RS-HTC280电加热器使用注意事项1 不可长时间干烧。

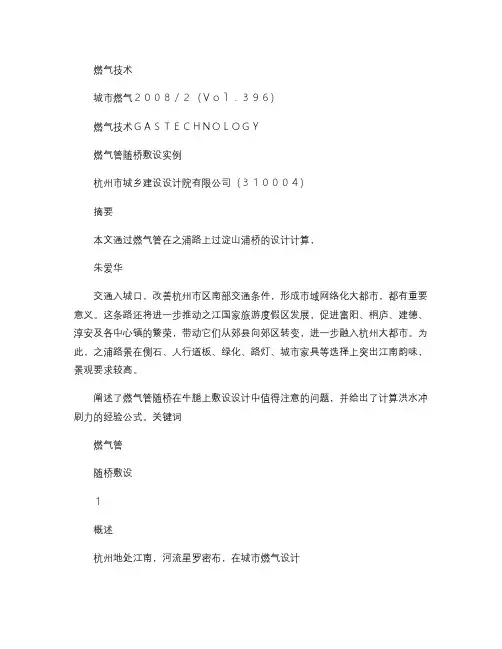

燃气技术城市燃气２００８／２（Ｖｏｌ．３９６）燃气技术ＧＡＳＴＥＣＨＮＯＬＯＧＹ燃气管随桥敷设实例杭州市城乡建设设计院有限公司（３１０００４）摘要本文通过燃气管在之浦路上过淀山浦桥的设计计算，朱爱华交通入城口，改善杭州市区南部交通条件，形成市域网络化大都市，都有重要意义。

这条路还将进一步推动之江国家旅游度假区发展，促进富阳、桐庐、建德、淳安及各中心镇的繁荣，带动它们从郊县向郊区转变，进一步融入杭州大都市。

为此，之浦路景在侧石、人行道板、绿化、路灯、城市家具等选择上突出江南韵味，景观要求较高。

阐述了燃气管随桥在牛腿上敷设设计中值得注意的问题，并给出了计算洪水冲刷力的经验公式。

关键词燃气管随桥敷设１概述杭州地处江南，河流星罗密布，在城市燃气设计中经常会遇到燃气管道穿跨越河流设计。

燃气管穿跨越河流有各种方式，主要有随桥敷设和自行穿跨越两种。

随桥敷设采用的方式有：桥两侧设牛腿敷设燃气管、抽梁板从桥下面敷设燃气管、桥一侧预埋钢板打支架敷设燃气管、随桥梁绿化带敷设燃气管等。

杭州市之浦路是连接之江路和杭千高速公路袁浦收费站的一条道路，路程全长３５６０ｍ，路宽５０ｍ，道路中央有隔离带，两边为双向各１２ｍ的机动车道、２ｍ宽的绿化带、７．５ｍ宽的非机动车道和２ｍ宽的人行道。

道路下布设雨污水管及各种公用管线。

作为杭千高速到杭州市区的连接路，之浦路对延伸、拓展和全面发挥杭千高速公路优势，扮靓杭城南大门２前期配合淀山浦跨距为６８ｍ，有５０ｍ宽的现状桥，在现状桥两边新建２０ｍ拼宽桥。

为了使燃气管过桥，提议燃气管随桥敷设。

桥梁设计单位答应在东侧拼宽桥设牛腿敷设燃气管。

因之浦路景观要求较高，只允许在拼宽桥与现状桥中间铺设管道。

等图纸出来，发现东侧拼宽桥与现状桥相接处燃气管无法过桥，为此，多次与甲方、建设单位、桥梁设计单位协商，跑现场，考虑多种方案，最后确定在西侧拼宽桥的外挑牛腿上与给水管一起过桥方案。

在牛腿上敷设燃气管，需向桥梁设计单位提出使用效果。

塔塔里尼调压器调压作业指导卡一、准备工作：1、接到调度令后作业人员必须全部劳保上岗，准备好相应的工具；2、检查作业对象当前调出的压力；3、检查调压时需要操作的阀门的状态，检查调压器导压管接头。

二、操作要求：1、操作人员要熟悉调压器的性能，掌握调压的操作方法；2、调节指挥器螺栓时候，同时注意观察阀位指示器的动作。

三、操作步骤（一）静态调压1、确认调压撬下游阀门关闭；2、缓慢打开上游阀门，将气体引至安全截断阀前；3、检查安全截断阀是否处于关闭状态，若阀门处于关闭状态，则打开。

逐步升高阀后压力，注意观察安全截断阀切断动作时的压力，找出切断值，放空调压撬至下游阀门管段内气体。

然后反复实验2-3次；4、设定调压器各项值，步骤如下：⑴根据下游设备的工作压力并结合下游用户的需要，确定计划设定的起跳压力、监控压力、工作压力；⑵将工作阀指挥器调节螺栓旋至最低（此时工作阀出口压力最大），将安全截断阀指挥器调节螺栓旋进，使设定值增大；⑶缓慢调节监控调压阀指挥器调节螺栓，逐步改变出口压力，同时放空调节撬至下游阀管段内气体。

反复实验数次，直到监控阀调出计划设定的安全切断阀起跳压力；⑷将安全切断阀的指挥器调节螺栓缓慢旋出，直到安全切断阀起跳，此时的出口压力就是安全切断阀的起跳压力；⑸微调监控调压阀指挥器后，打开安全截断阀，并重复试验2-3次，确认设定的安全截断阀起跳压力值准确；⑹将监控阀指挥器上的调节螺栓缓慢旋出，降低出口压力并同时放空，直到监控阀调节出的出口压力达到欲设定的值。

通过监控阀调出的压力要尽可能接近工作压力，但同时要避免喘流；⑺将工作调压指挥器调节螺栓缓慢拧出，使得欲设定的出口压力逐渐降低，同时间歇放空调节撬至下游阀门管段内气体，直至出口压力达到欲设定值。

5、打开调压撬下游阀门投用。

（二）动态调压动态调压适用于对处于工作状态下的调压器进行调压。

进行动态调压时候，必须确定计划调出的压力小于安全截断阀的截断压力。

1、如果计划调出的压力小于监控阀的设定值，只需缓慢调节工作阀指挥器调节螺栓；2、如果计划调出的压力大于监控阀的设定值，需要先旋进工作阀指挥器调节螺栓，缓慢增大工作阀出口压力，直到监控阀成为调压的主阀。

调压器1、调压器的分类2、调压器的工作原理、设定、故障、维修及操作1、调压器的分类。

调压器作为压缩天然气供气站最主要的设备之一，它的保养、检修对整个供气系统来说，起着特别重要的作用。

作为操作维修人员，必须对调压器的调节、性能、工作原理、维修方法等方面特别了解。

以下是大地燃气公司常用的几种高中低压调压器（高压调压器名称及产地）1.11.1.1塔塔里尼(意大利)塔塔里尼(意大利)特点:钟罩式，工作稳定,压力调节适应范围广。

压力设定调节方便，有安全放散装置。

可在线维修。

易损零配件已可国产代替。

不足：拆装较费事，安装时要求较严格，特定条件下阀口垫易损坏1.1.2飞奥(意大利)飞奥(意大利)调压器特点：工作性能稳定，压力调节适用范围广，调节方便。

结构较复杂，整体拆装不方便，零配件购买困难。

1.1.3高特(荷兰)特点：工作性能稳定，压力调节适用范围广。

结构复杂，外加装指挥器，调节较不方便，零配件购买困难。

拆装费事。

高特(荷兰)调压器原理图特点：工作性能稳定，体积小，适用压力40Mpa以下，压力设定调节方便，内部结构简单，拆装方便，可在线维修。

1.1.5仿塔塔里尼(北京好石佳)仿制塔塔里尼(好石佳)特点：流量比意大利RP/10大，阀口垫经改造采用四氟垫后，寿命长，更换方便，压力调节装置采用单体系统。

仿制塔塔里尼(好石佳)德国产高压小型调压器特点;体积小,只需转动旋钮,就可调节压力,流量300方/H。

1.1.6费希尔车载(美国)特点：结构简单，调节方便。

适合小流量费希尔(车载)特点：工作稳定，结构简单，调节方便，可根据流量逐个开启，维修方便。

用中压气过滤网易堵塞。

费希尔性能稳定，结构简单，使用寿命长，调节方便，流量大，体积车载（民用）调压器特点：结构较复杂，调节方便。

如出现低温运行时，皮膜处容易漏气。

此种调压器现已不采用。

1.2中高压调压器1.2.1费希尔（美国）特点：性能稳定，结构简单，使用寿命长，调节方便，流量大，体积小。

type avta温控阀中文说明书
一、温控阀的工作原理：
热媒介质流过阀门，经过换热器把被加热介质升温。

温度传感器随着被加热介质的温度变化，将信号送至控制器，与设定温度比较运算后将4－20毫安或0－10伏信号送至执行器控制阀门的开度，使热媒介质流量发生变化。

温度的细微变化将使传感器作出响应，改变热媒介质流量，准确控制被加热介质的温度。

二、安装要求：
安装前请仔细阅读本使用手册，如有疑问请咨询专业技术人员。

不按规程安装操作都可能导致设备损坏或影响使用效果。

1、本产品在出厂前经过严格的检测，尽管如此，在安装前请务必进行检查。

2、请按订货及送货装箱单核实数量及型号。

3、请按上述数量配置进行检验，检查在运输过程中是否有损坏。

三、安装步聚：
1、阀体应水平安装在一次热媒的入口处，阀杆朝上，确保执行器可垂直于水平面安装。

2、阀体前应安装过滤器，且直接与阀体对接，选用高目数过滤器。

3、阀前后安装手动截止阀。

4、阀侧面应安装旁通，并安装手动截止阀。

5、若阀前蒸汽压力过高，应安装减压阀，将蒸汽调至设计或较佳工作范围内。

FL/BFL型TARTARINI调压阀的调试、维护与故障分析1. FL/BFL型塔塔里尼调压阀的结构特点和基本工作原理1.1 结构一个完整的FL型调压阀由FL阀体和指挥器组成，BFL型只是多了一套配套的BM5型的截断阀。

FL阀体指挥器BM5截断阀FL阀体由阀芯、主阀弹簧、高强度皮膜、行程指示器、阀座、阀座密封垫、SR消音器、阀体组成，它是利用主阀弹簧控制阀芯进行左右行程的移动，从而调整下游的流量和压力的大小，属于自力式的调压阀。

1.2 工作原理在FL阀体中，阀芯具有左右行程的移动，它的移动由主阀弹簧进行控制，当指挥器发出的压力信号与下游压力平衡时，阀芯也移动到相应的平衡的位置，从而达到自动控制下游压力的目的。

在整个调压系统中，当下游压力变小时，在稳压过滤器里，上游压力和下游压力通过调压器提供给指挥器的一个稳定压力也相应变大，另一方面，指挥器里的加强皮膜感应到下游压力变小，弹簧通过顶杆向下方移动，进而提高了负载压力（指挥器提供的压力信号），其通过高强度皮膜与主阀弹簧内的下游压力进行平衡，调节主阀弹簧压紧度，提高流通口打开度，从而使下游压力逐渐提高。

在这一过程中，弹簧也不断在调整，控制阀芯移动，最后达到平衡。

当下游压力变大时，调压阀动作过程与上述相反。

1、连接法兰2、阀体3、阀芯4、主阀弹簧5、高强度皮膜6、阀座密封垫7、阀座8、连接法兰9、行程指示器10、指挥器调节螺钉11、指挥器调节弹簧12、加强皮膜13、稳压过滤器14、调压器2. FL/BFL型调压阀的调试2.1 调试前的准备工作在对调压器压力设置时，应先将调压器所处管段内的气体完全释放出管道，在管道进行气体置换时，为保证低压置换气体能够顺利通过调压器，应将调压器的指挥器顶部调节螺钉沿顺时针方向拧入指挥器，保证调节弹簧处于完全压紧状态，调压器阀芯处于最大开口状态。

另外，BFL型调压阀在进行气体置换时应使切断阀处于开启状态。

2.2 FL型调压阀压力设定步骤（１）确保切断阀在调试过程中处于开启状态（如果有的话）。
