城镇燃气工程常用调压器选型参考

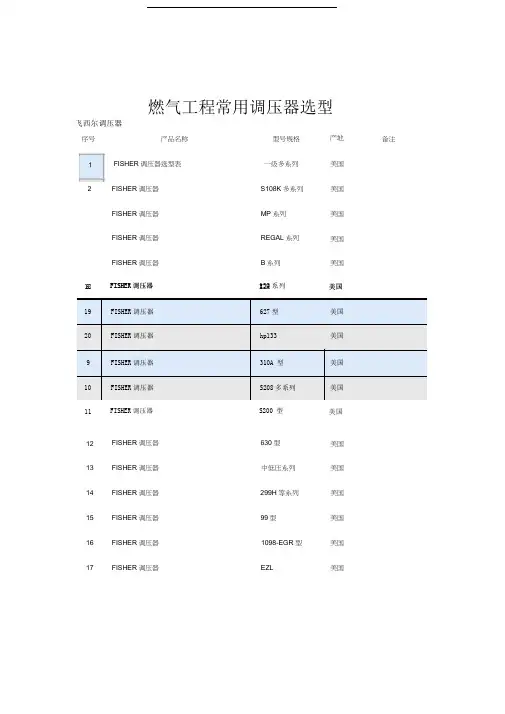

燃气工程常用调压器选型飞西尔调压器1—7 OSE 8 EZR 多系列9 FISHER 调压器 310A 型 美国10FISHER 调压器 S208多系列 美国133系列 6FISHER 调压器S200 型美国1119 FISHER 调压器 627型 美国20 FISHER 调压器 hp133 美国FISHER 调压器美国18 EZH产品名称型号规格产地备注一级多系列 美国FISHER 调压器 FISHER 调压器 FISHER 调压器 FISHER 调压器S108K 多系列MP 系列REGAL 系列B 系列 美国美国美国美国 12 FISHER 调压器 630型 美国13 FISHER 调压器 中低压系列 美国14 FISHER 调压器 299H 等系列美国15 FISHER 调压器 99型 美国16 17 FISHER 调压器 FISHER 调压器 1098-EGR 型EZL 美国美国序号FISHER 调压器选型表2SENSU调压器菲奥伦蒂尼调压器塔塔里尼调压器阿米柯调压器飞奥调压器吉文斯稳压器RMG调压器—序号产品名称型号规格产地备注1 RMG气体调压阀240型德国2 RMG MK气体调压阀270型德国3 RMG气体调压阀300型德国4 RMG气体调压阀320型德国5 RMG气体调压阀241型德国6 RMG BD-RM调压器273多型德国7 RMG MK气体调压阀270型德国8 RMG气体调压阀361型德国9 RMG气体调压器330型德国10 RM碉压器多型号德国11 RM碉压器多型号德国1RM碉压器多型号德国1213 RM碉压器多型号德国14 RM碉压器多型号德国15 RMG气体调压器402型德国16 RMG气体调压器502型德国17 RMG气体调压器511型德国—RMG安全切断阀711型德国1819 RM碉压器200、 201、 202 型德国力咼调压器伊藤调压器华映调压器莫瑞拉调压器国产调压器荷兰咼特调压器。

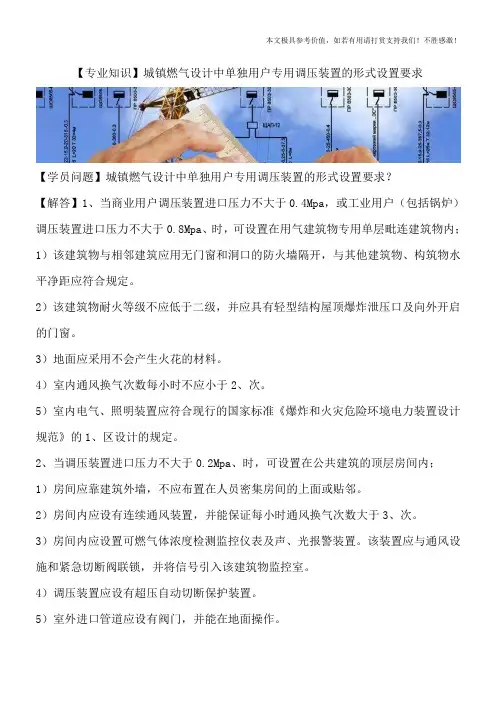

【专业知识】城镇燃气设计中单独用户专用调压装置的形式设置要求【学员问题】城镇燃气设计中单独用户专用调压装置的形式设置要求？【解答】1、当商业用户调压装置进口压力不大于0.4Mpa，或工业用户（包括锅炉）调压装置进口压力不大于0.8Mpa、时，可设置在用气建筑物专用单层毗连建筑物内；1）该建筑物与相邻建筑应用无门窗和洞口的防火墙隔开，与其他建筑物、构筑物水平净距应符合规定。

2）该建筑物耐火等级不应低于二级，并应具有轻型结构屋顶爆炸泄压口及向外开启的门窗。

3）地面应采用不会产生火花的材料。

4）室内通风换气次数每小时不应小于2、次。

5）室内电气、照明装置应符合现行的国家标准《爆炸和火灾危险环境电力装置设计规范》的1、区设计的规定。

2、当调压装置进口压力不大于0.2Mpa、时，可设置在公共建筑的顶层房间内；1）房间应靠建筑外墙，不应布置在人员密集房间的上面或贴邻。

2）房间内应设有连续通风装置，并能保证每小时通风换气次数大于3、次。

3）房间内应设置可燃气体浓度检测监控仪表及声、光报警装置。

该装置应与通风设施和紧急切断阀联锁，并将信号引入该建筑物监控室。

4）调压装置应设有超压自动切断保护装置。

5）室外进口管道应设有阀门，并能在地面操作。

6）调压装置和燃气管道应采用钢管焊接和法兰连接。

3、当调压装置进口压力不大于0.4Mpa，且调压器进出口管径不大于DN100、时，可设置在用气建筑物的平屋顶上，但应符合下列条件：1）、应在屋顶承重结构受力允许的条件下，且建筑物耐火等级不应低于二级。

2）、建筑物应有通向屋顶的楼梯。

3）、调压箱、柜（或露天调压装置）与建筑物烟囱的水平净距不应小于5m.4、当调压装置进口压力不大于0.4Mpa、时，可设置在单层建筑的生产车间、锅炉房和其他工业生产用气房间内，或当调压装置进口压力不大于0.8Mpa、时，可设置在单独、单层建筑的生产车间或锅炉房内，但应符合下列条件：1）、调压器进出口管径不应大于DN80.2）、调压装置宜设不燃烧体护栏。

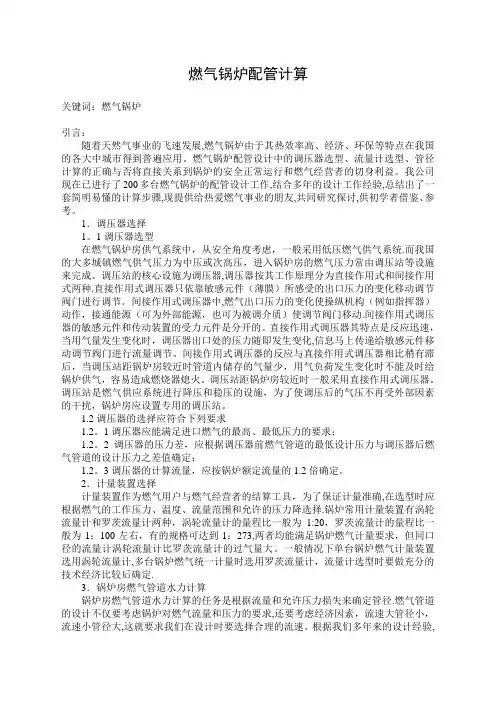

燃气锅炉配管计算关键词：燃气锅炉引言：随着天然气事业的飞速发展,燃气锅炉由于其热效率高、经济、环保等特点在我国的各大中城市得到普遍应用。

燃气锅炉配管设计中的调压器选型、流量计选型、管径计算的正确与否将直接关系到锅炉的安全正常运行和燃气经营者的切身利益。

我公司现在已进行了200多台燃气锅炉的配管设计工作,结合多年的设计工作经验,总结出了一套简明易懂的计算步骤,现提供给热爱燃气事业的朋友,共同研究探讨,供初学者借鉴、参考。

1．调压器选择1。

1调压器选型在燃气锅炉房供气系统中，从安全角度考虑，一般采用低压燃气供气系统.而我国的大多城镇燃气供气压力为中压或次高压，进入锅炉房的燃气压力常由调压站等设施来完成。

调压站的核心设施为调压器,调压器按其工作原理分为直接作用式和间接作用式两种.直接作用式调压器只依靠敏感元件（薄膜）所感受的出口压力的变化移动调节阀门进行调节。

间接作用式调压器中,燃气出口压力的变化使操纵机构（例如指挥器）动作，接通能源（可为外部能源，也可为被调介质）使调节阀门移动.间接作用式调压器的敏感元件和传动装置的受力元件是分开的。

直接作用式调压器其特点是反应迅速，当用气量发生变化时，调压器出口处的压力随即发生变化,信息马上传递给敏感元件移动调节阀门进行流量调节。

间接作用式调压器的反应与直接作用式调压器相比稍有滞后，当调压站距锅炉房较近时管道内储存的气量少，用气负荷发生变化时不能及时给锅炉供气，容易造成燃烧器熄火。

调压站距锅炉房较近时一般采用直接作用式调压器。

调压站是燃气供应系统进行降压和稳压的设施，为了使调压后的气压不再受外部因素的干扰，锅炉房应设置专用的调压站。

1.2调压器的选择应符合下列要求1.2。

1调压器应能满足进口燃气的最高、最低压力的要求；1.2。

2调压器的压力差，应根据调压器前燃气管道的最低设计压力与调压器后燃气管道的设计压力之差值确定；1.2。

3调压器的计算流量，应按锅炉额定流量的1.2倍确定。

成燃成都华 燃气调（编制：审批：华泰燃 2调压箱（试行燃气设备2019.3选型书）备有限3.4书限公司司123稳关 概述Q 系及小型直燃重量轻，压维护简便。

油气等无腐镇燃气调压 2 功能2.1 基本功2.2 可选保 技术参数规格通径 进口出口压力范围进口 出口工作温度稳压精度等级关闭压力等级切断压力放散压力过滤精度/μ系列燃气箱适燃设备调压。

压力稳定，关。

适用介质，腐蚀性气体。

压箱》标准。

功能：调压、保温、伴热等 数口/mm 口/mm /MPa 口/KPa 度/℃ 级AC 级SG力 力 mm适用于宿舍单。

一体化结构关闭灵敏，活天然气、人。

产品符合G 。

过滤、切断等功能。

QX(N)225252 ~ 1Q 系列燃元、庭院、楼构设计 ，体积活法兰结构，人工煤气、液GB27791‐201 断、安全放散 表25/255 5100 标燃气调压楼栋积小， 操作 液化石 11《城 散功能。

1 技术参Q标配默认：5压箱数QX(N)40/4040 40 0.05~0.42 ~ 100 ‐20 ~ 60 最高达AC5最高达SG10按实际设定按实际设定50 选 图0 配：5、 10、1 Q 系列QX(N)550502 ~ 1 2050/500 0100表注：1+1结构采用旁通调压器时，出口压力为2‐4kpa 。

4 流量表2 流量规格 出口压力/KPa进口压力/MPa0.05 0.1 0.2 0.3 0.4QX(N)25/252 23 34 60 65 70 5 24 35 60 65 71 10 24 35 60 65 71 15 24 35 60 65 71 30 24 35 60 65 71 50 - 35 60 70 80 100 - - 70 75 85QX(N)40/402 27 40 91 98 101 5 28 50 106 110 120 10 28 50 106 110 120 15 28 50 106 110 120 30 28 50 106 110 120 50 - 50 70 80 90 100 - - 90 110 120QX(N)50/502 36 45 120 122 124 5 40 60 120 126 130 10 40 60 120 126 130 15 30 60 120 126 130 30 30 60 120 126 126 50 - 60 80 90 100 100 - - 120 130 140表注： 流量是标准状态下、天然气相对密度为0.6时的流量，单位Nm3/h1 2 3表注概述A 系键设备，主区、公共用天然气、液产品集成化统性能稳定品符合GB功能2.1 基本2.2 可选 技术参数注：旁通采用规格通径 进口出口压力范围进口 出口工作温度稳压精度等关闭压力等切断压放散压过滤精度/系列调压箱（主要起到调压用户、中小型液化石油气、化设计，具有定可靠、功能B27791‐2011本功能：调压选计量、保温 数 用调压器时，口/mm 口/mm 口/MPa 口/KPa 度/℃ 等级AC 等级SG力 力 μmm柜）是燃气输压和稳压作用型直燃设备等、人工煤气等有结构紧凑、能完善、安装《城镇燃气调、过滤、切断、伴热等功能 出口压力为AX(N)5050 502 ~ 10A 系列输配系统中的用，适用于居等供气，适用等无腐蚀性气占地面积小装方便等优点调压箱》标准断、安全放散能。

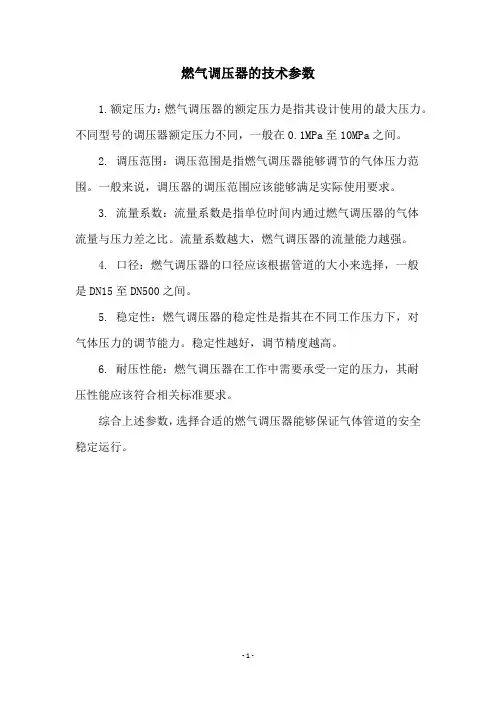

燃气调压器的技术参数
1.额定压力：燃气调压器的额定压力是指其设计使用的最大压力。

不同型号的调压器额定压力不同，一般在0.1MPa至10MPa之间。

2. 调压范围：调压范围是指燃气调压器能够调节的气体压力范围。

一般来说，调压器的调压范围应该能够满足实际使用要求。

3. 流量系数：流量系数是指单位时间内通过燃气调压器的气体
流量与压力差之比。

流量系数越大，燃气调压器的流量能力越强。

4. 口径：燃气调压器的口径应该根据管道的大小来选择，一般
是DN15至DN500之间。

5. 稳定性：燃气调压器的稳定性是指其在不同工作压力下，对
气体压力的调节能力。

稳定性越好，调节精度越高。

6. 耐压性能：燃气调压器在工作中需要承受一定的压力，其耐
压性能应该符合相关标准要求。

综合上述参数，选择合适的燃气调压器能够保证气体管道的安全稳定运行。

- 1 -。

1.1 调压器的选择1.1.1 调压器的最大通过能力根据《燃气工程技术手册》，在已知产品样本中给出的试验调压器时所用参数时，调压器在实际运行状态下的最大通过能力可用以下公式进行换算： 亚临界状态 C P P ν>12 //20/02/00P P P P Q Q ∆∆=ρρ临界状态 C P P ν≤12//20/01/005.0P P P Q Q ∆=ρρ式中：Q 0` ——试验调压器通过能力（m3/h ）ΔP`——试验调压器压降（Pa ）ρ0`——试验燃气密度（Kg/m3P 1` ——试验调压器入口压力（Pa ）P 2` ——试验调压器出口压力（Pa ）Q 0 ——调压器实际最大通过能力（m3/h ）ΔP ——调压器实际压降（Pa ）ρ0 ——燃气实际密度（Kg/m3）P 1 ——调压器实际入口压力（Pa ）P 2 ——调压器实际出口压力（Pa ）νc ——燃气临界压力比，对天然气νc=0.5481.1.2 调压器流量的选择根据《燃气工程技术手册》，调压器的最佳流量范围为0.8～0.3Q p （Q p 调压器的最大通过能力）。

因此，在选择调压器的最大流量时，应保证调压器的最大通过能力Q p=1.2Q j（Qj为小时计算流量），同时应尽量时工作流量为0.8～0.3Q p。

过低的工作流量（<0.3Q p）有可能造成调压器的振动。

1.1.3调压器流量的消音降噪A.调压器通径调压器的通径大小，不仅影响到调压器的通过能力，而且影响到调压器出口流速。

流速过高是造成调压器噪音的主要原因之一。

参考Reflux 819系列调压器产品样本，调压器出口流速与噪音关系见下图：B.消音器据有关报道，选装专门设计的消音器，可降低调压器噪音约10dB。

C.减震在管道与设备及支座处设置柔性减震装置，也是一种消音减震的措施。

1.1.4管道流速据有关资料，为避免产生噪音及震动，燃气在钢管中的流速一般控制在35m/s 以内。

液化石油气调压器工作原理调压器又称减压器，其作用是把气态高压气体，一次降压到燃气具的额定压力，以供燃烧器使用，另一个作用是稳压，无论钢瓶出口压力变化如何，通过调压器调压后的出口低压都是稳定的，以保证燃具正常燃烧。

调压器主要由壳体、平衡弹簧、橡皮膜、进气喷嘴、执行机构、出气孔等零部件组成．其中，由橡皮膜，平衡弹簧和执行机构组成一个压力负反馈系统，其输入端为进气喷嘴，输出端为出气压力，该压力负反馈系统根据出气压力调整进气喷嘴开口面积，调整流入腔体的流量，从而控制输出压力。

如上图所示，是一种以扛杆为执行机构的调压阀，无使用时，进气喷嘴常开，当我们连接上气瓶，打开通气开关时，高压气体通过进气喷嘴进入气腔，随着气腔气体的增多，气腔压强就会升高，致使橡皮膜向上凸起，压缩弹簧，杠杆执行机构右端上升，左端下降，减少喷嘴开口面积，从而减少流入腔体的气体，直至整个系统达到一种设定的平衡。

（注意：出气孔流量等于进气喷嘴流量。

）还有一种是通过气门芯的方式实现。

其限流减压的原理是一致。

壳体橡皮膜出气孔平衡弹簧执行机构 进气喷嘴为什么减压1）因为气瓶的直接输出压力会随着气体的减少而减小，如果用直压，满瓶时燃烧功率大，半瓶时燃烧功率小，难以控制温度均匀。

特别对于BBQ 产品。

2）丙烷气瓶直接输出压力过高，如果用直接，喷嘴加工难度大！3）直压产品密封难度大，无法使用用旋塞阀，不方便控制燃烧。

结构分析常见的减压阀包括了气瓶接口，减压系统，控制阀（可选），输出接口。

分类1)按气瓶接口分,有美国减压阀，欧洲减压阀。

A.Regulator for US propane cylinder.B.Regulator for CV series canister. CV470,CV300, CV270C.Regulator for R series cylinder. R907, R905..按输出压力分，有高压和低压。

A.11” WC, for US product, specific for grill / BBQ.B.15PSI, for US product, specific for stove/ lanternC.其它。

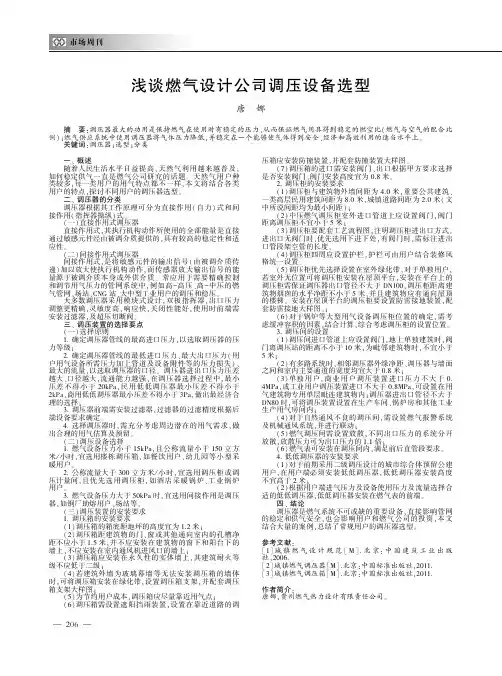

浅谈燃气设计公司调压设备选型唐㊀娜摘㊀要:调压器最大的功用是保持燃气在使用时有稳定的压力ꎬ从而保证燃气用具得到稳定的燃空比(燃气与空气的配合比例)ꎻ燃气供应系统中使用调压器将气体压力降低ꎬ并稳定在一个能够使气体得到安全㊁经济和高效利用的适当水平上ꎮ关键词:调压器ꎻ选型ꎻ分类一㊁概述随着人民生活水平日益提高ꎬ天然气利用越来越普及ꎬ如何稳定供气一直是燃气公司研究的话题ꎮ天然气用户种类较多ꎬ每一类用户的用气特点都不一样ꎬ本文将结合各类用户的特点ꎬ探讨不同用户的调压器选型ꎮ二㊁调压器的分类调压器根据其工作原理可分为直接作用(自力)式和间接作用(指挥器操纵)式ꎮ(一)直接作用式调压器直接作用式ꎬ其执行机构动作所使用的全部能量是直接通过敏感元件经由被调介质提供的ꎬ具有较高的稳定性和适应性ꎮ(二)间接作用式调压器间接作用式ꎬ是将敏感元件的输出信号(由被调介质传递)加以放大使执行机构动作ꎬ而传感器放大输出信号的能量源于被调介质本身或外供介质ꎮ常应用于需要精确控制和调节用气压力的管网系统中ꎬ例如高－高压㊁高－中压的燃气管网㊁场站㊁ＣＮＧ站㊁大中型工业用户的调压和稳压ꎮ大多数调压器采用模块式设计ꎬ双极指挥器ꎬ出口压力调整更精确ꎬ灵敏度高ꎬ响应快ꎬ关闭性能好ꎬ使用时前端需安装过滤器ꎬ及超压切断阀ꎮ三㊁调压装置的选择要点(一)选择原则１.确定调压器管线的最高进口压力ꎬ以选取调压器的压力等级ꎻ２.确定调压器管线的最低进口压力㊁最大出口压力(用户用气设备所需压力加上管道及设备附件等的压力损失)㊁最大的流量ꎬ以选取调压器的口径ꎮ调压器进出口压力压差越大㊁口径越大ꎬ流通能力越强ꎬ在调压器选择过程中ꎬ最小压差不得小于２０ｋＰａꎬ民用低低调压器最小压差不得小于２ｋＰａꎬ商用低低调压器最小压差不得小于３Ｐａꎬ做出最经济合理的选择ꎻ３.调压器前端需安装过滤器ꎬ过滤器的过滤精度根据后端设备要求确定ꎮ４.选择调压器时ꎬ需充分考虑周边潜在的用气需求ꎬ做出合理的用气估算及预留ꎮ(二)调压设备选择１.燃气设备压力小于１５ｋＰａꎬ且公称流量小于１５０立方米/小时ꎬ宜选用楼栋调压箱ꎬ如餐饮用户㊁幼儿园等小型采暖用户ꎮ２.公称流量大于３００立方米/小时ꎬ宜选用调压柜或调压计量间ꎬ且优先选用调压柜ꎬ如酒店采暖锅炉㊁工业锅炉用户ꎮ３.燃气设备压力大于５０ｋＰａ时ꎬ宜选用间接作用是调压器ꎬ如钢厂助熔用户㊁场站等ꎮ(三)调压装置的安装要求１.调压箱的安装要求(１)调压箱的箱底距地坪的高度宜为１.２米ꎻ(２)调压箱距建筑物的门㊁窗或其他通向室内的孔槽净距不应小于１.５米ꎬ并不应安装在建筑物的窗下和阳台下的墙上ꎬ不应安装在室内通风机进风口的墙上ꎻ(３)调压箱应安装在永久性的实体墙上ꎬ其建筑耐火等级不应低于二级ꎻ(４)若建筑外墙为玻璃幕墙等无法安装调压箱的墙体时ꎬ可将调压箱安装在绿化带ꎬ设置调压箱支架ꎬ并配套调压箱支架大样图ꎻ(５)为节约用户成本ꎬ调压箱应尽量靠近用气点ꎻ(６)调压箱需设置遮阳挡雨装置ꎬ设置在靠近道路的调压箱应安装防撞装置ꎬ并配套防撞装置大样图ꎮ(７)调压箱的进口需安装阀门㊁出口根据甲方要求选择是否安装阀门ꎬ阀门安装高度宜为０.８米ꎮ２.调压柜的安装要求(１)调压柜与建筑物外墙间距为４.０米ꎬ重要公共建筑㊁一类高层民用建筑间距为８.０米ꎬ城镇道路间距为２.０米(文中所说间距均为最小间距)ꎻ(２)中压燃气调压柜室外进口管道上应设置阀门ꎬ阀门距离调压柜不宜小于５米ꎻ(３)调压柜要配套工艺流程图ꎬ注明调压柜进出口方式ꎮ进出口无阀门时ꎬ优先选用下进下处ꎬ有阀门时ꎬ需标注进出口管段架空管的长度ꎮ(４)调压柜四周应设置护栏ꎬ护栏可由用户结合装修风格统一设置ꎮ(５)调压柜优先选择设置在室外绿化带ꎬ对于单独用户ꎬ若室外无位置可将调压柜安装在屋顶平台ꎬ安装在平台上的调压柜需保证调压器出口管径不大于ＤＮ１００ꎬ调压柜距离建筑物烟囱的水平净距不小于５米ꎬ并且建筑物应有通向屋顶的楼梯ꎮ安装在屋顶平台的调压柜要设置防雷接地装置ꎬ配套防雷接地大样图ꎮꎻ(６)对于锅炉等大型用气设备调压柜位置的确定ꎬ需考虑缓冲容积的因素ꎬ结合计算ꎬ综合考虑调压柜的设置位置ꎮ３.调压间的设置(１)调压间进口管道上应设置阀门ꎬ地上单独建筑时ꎬ阀门离调压站的距离不小于１０米ꎬ为毗邻建筑物时ꎬ不宜小于５米ꎻ(２)有多路系统时ꎬ相邻调压器外缘净距㊁调压器与墙面之间和室内主要通道的宽度均宜大于０.８米ꎻ(３)单独用户ꎬ商业用户调压装置进口压力不大于０.４ＭＰａꎬ或工业用户调压装置进口不大于０.８ＭＰａꎬ可设置在用气建筑物专用单层毗连建筑物内ꎻ调压器进出口管径不大于ＤＮ８０时ꎬ可将调压装置设置在生产车间㊁锅炉房和其他工业生产用气房间内ꎻ(４)对于自然通风不良的调压间ꎬ需设置燃气报警系统及机械通风系统ꎬ并进行联动ꎻ(５)燃气调压间需设置放散ꎬ不同出口压力的系统分开放散ꎬ放散压力可为出口压力的１.１倍ꎻ(６)燃气表可安装在调压间内ꎬ满足前后直管段要求ꎮ４.低低调压器的安装要求(１)对于前期采用二级调压设计的城市综合体预留公建用户ꎬ在用户端必须安装低低调压器ꎬ低低调压器安装高度不宜高于２米ꎻ(２)根据用户端进气压力及设备使用压力及流量选择合适的低低调压器ꎬ低低调压器安装在燃气表的前端ꎮ四㊁结论调压器是燃气系统不可或缺的重要设备ꎬ直接影响管网的稳定和供气安全ꎬ也会影响用户和燃气公司的投资ꎬ本文结合大量的案例ꎬ总结了常规用户的调压器选型ꎮ参考文献:[１]城镇燃气设计规范[Ｍ].北京:中国建筑工业出版社ꎬ２００６.[２]城镇燃气调压器[Ｍ].北京:中国标准出版社ꎬ２０１１. [３]城镇燃气调压箱[Ｍ].北京:中国标准出版社ꎬ２０１１.作者简介:唐娜ꎬ贵州燃气热力设计有限责任公司ꎮ６０２。

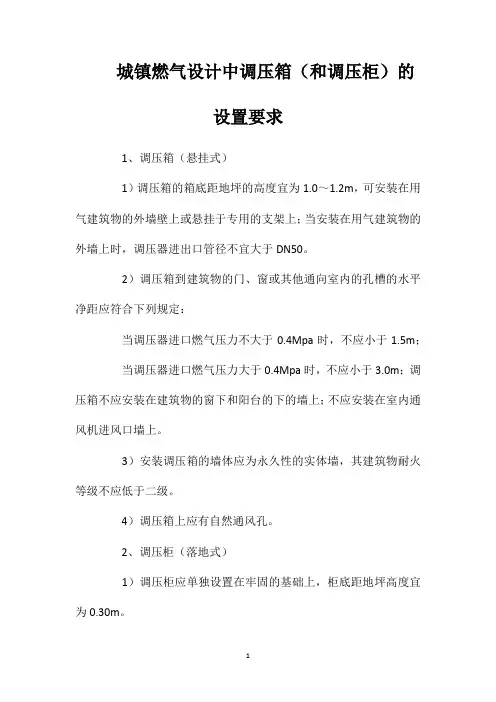

城镇燃气设计中调压箱（和调压柜）的
设置要求
1、调压箱（悬挂式）
1）调压箱的箱底距地坪的高度宜为1.0～1.2m，可安装在用气建筑物的外墙壁上或悬挂于专用的支架上；当安装在用气建筑物的外墙上时，调压器进出口管径不宜大于DN50。

2）调压箱到建筑物的门、窗或其他通向室内的孔槽的水平净距应符合下列规定：
当调压器进口燃气压力不大于0.4Mpa时，不应小于1.5m；
当调压器进口燃气压力大于0.4Mpa时，不应小于3.0m；调压箱不应安装在建筑物的窗下和阳台的下的墙上；不应安装在室内通风机进风口墙上。

3）安装调压箱的墙体应为永久性的实体墙，其建筑物耐火等级不应低于二级。

4）调压箱上应有自然通风孔。

2、调压柜（落地式）
1）调压柜应单独设置在牢固的基础上，柜底距地坪高度宜为0.30m。

2）距其他建筑物、构筑物的水平净距应符合规定。

3）体积大于1.5`m^3`的调压柜应有爆炸泄压口，爆炸泄压口不应小于上盖或最大柜壁面积的50%（以较大者为准）。

爆炸泄压口宜设在上盖上。

通风口面积可包括在计算爆炸泄压口面积内。

4）调压柜上应有自然通风口，其设置应符合下列要求：
当燃气相对密度大于0.75时，应在柜体上、下各设1%柜底面积通风口；调压柜四周应设护栏；
当燃气相对密度不大于0.75时，可仅在柜体上部设4%柜底面积通风口；调压柜四周宜设护栏。

3、安装调压箱（或柜）的位置应以满足调压器安全装置的安装要求。

4、安装调压箱（或柜）的位置应使调压箱（或柜）不被碰撞，不影响观瞻并在开箱（或柜）作业时不影响交通。

燃气调压器规格型号及参数
燃气调压器是一种用于降低高压燃气到所需低压的装置。

其规格型号
和参数通常包括以下几个方面：
1. 压力范围：指燃气调压器能够承受的最大输入压力和设定输出压
力的范围。

一些常见的压力范围包括0.5-5 bar、1-10 bar、2-20 bar等。

2.输入和输出连接口尺寸：指燃气调压器的输入和输出连接口的管道
直径。

常见的连接口尺寸包括DN15、DN20、DN25等。

3.最大流量：指燃气调压器能够通过的最大燃气流量。

通常以立方米
/小时（m³/h）为单位计量。

4.工作温度范围：指燃气调压器能够在安全且稳定的温度范围内正常
运行的温度区间。

5.材质和防爆等级：指燃气调压器的主体材料和防爆等级。

材质通常
为铜、不锈钢等，防爆等级可根据具体工作环境和要求选择。

常见的燃气调压器规格型号包括HON08、HON10、HON15等，其参数可
按照以上几个方面进行选择和定制。

城镇燃气调压器1 范围本标准规定了城镇燃气（人工煤气和天然气，下同）输配系统用的燃气调压器（以下简称调压器）的术语和定义、符号、分类与标记、结构与材料、要求、试验方法、检验规则、标志、标签、使用说明书以及包装、运输、储存。

本标准适用于进口压力不大于10.0MPa、工作温度范围（调压器组件及附加装置能正常工作的介质和本体温度范围）不超出-20℃～60℃且其下限不低于燃气露点温度、公称尺寸不大于400mm的调节出口压力的调压器。

管道液化石油气和液化石油气混空气输配系统用的调压器参照本标准执行。

本标准不适用于瓶装液化石油气调压器和二甲醚用的调压器。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 191 包装储运图示标志（GB/T 191-2008,ISO 780:1997,MOD）GB/T 229 金属材料夏比摆锤冲击试验方法（GB/T 229-2007,ISO 148-1:2006,MOD）GB/T 699 优质碳素结构钢GB/T 1173 铸造铝合金GB/T 1220 不锈钢棒GB/T 1239.2 冷卷圆柱螺旋弹簧技术条件第2部分：压缩弹簧GB/T 1348 球墨铸铁件（GB/T 1348-2009,ISO 1083:2004，MOD）GB/T 1527 铜及铜合金拉制管GB/T 1591 低合金高强度结构钢GB/T 1690 硫化橡胶或热塑性橡胶耐液体试验方法GB/T 3191 铝及铝合金挤压棒材GB/T 3452.1 液压气动用O形橡胶密封圈第1部分：尺寸系列及公差（GB/T 3452.1-2005,ISO 3601-1:2002,MOD）GB/T 3452.2 液压气动用O形橡胶密封圈第2部分：外观质量检验规范（GB/T 3452.2-2007,ISO 3601-3:2005,IDT）GB/T 6388 运输包装收发货标志GB/T 7306.1 55°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹（GB/T 7306.1-2000,eqv ISO 7-1：1994）GB/T 7306.2 55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹（GB/T 7306.2-2000,eqv ISO 7-1：1994）GB/T 9112 钢制管法兰类型与参数GB/T 9440 可锻铸铁件GB/T 9969 工业产品使用说明书总则GB/T 12224 钢制阀门一般要求GB/T 12227 通用阀门球墨铸铁件技术条件GB/T 12229 通用阀门碳素钢铸件技术条件GB/T 12716 60°密封管螺纹（GB/T 12716-2011, ASME B1.20.2M:2006 MOD,EQV）GB/T 13306 标牌GB/T 13384 机电产品包装通用技术条件GB/T 15114 铝合金压铸件GB/T 15115 压铸铝合金GB/T 23934 热卷圆柱螺旋压缩弹簧技术条件GB/T 32249 铝及铝合金模锻件、自由锻件和轧制环形锻件通用技术条件GB 50058 爆炸危险环境电力装置设计规范HG/T 20592 钢制管法兰（PN系列）HG/T 20615 钢制管法兰（Class系列）JB/T 7944 圆柱螺旋弹簧抽样检查CJ/T 180 建筑用手动燃气阀CJ/T 335 城镇燃气切断阀和放散阀3 术语和定义、符号3.1 术语和定义下列术语和定义适用于本文件。

二级调压器的选型二级调压器的选型摘要：依据液化石油气与天然气的管道输送压力、燃烧器额定压力及用气量等参数，比较几种进口品牌调压器的技术指标，推荐了适合二种气质的调压器。

1 概述珠江三角洲地区作为我国第一个液化天然气项目试点，首期工程在2005年前竣工，供应深圳、东莞、广州和佛山四个城市，二期工程计划在2008年投产并供应其它五个城市（惠州、肇庆、江门、中山和珠海）。

现在除了广州涉及油制气外，其余城市为液化石油气和部分代天然气。

而燃气燃烧理论表明，不同气质的燃气存在互换性问题，天然气的转换，这个问题已摆在各城市面前。

从深圳市天然气转换准备工作了解到，针对供气工艺准备了二个方案：一种方案是更换所有户内调压器，深圳现有20万户，更换所有调压器，需要投资3200万元；另外一种方案是每栋住宅楼增加一个0.3MPa到0.07MPa的楼栋调压器，计有3000栋，需要投资300万元。

从上述方案可以看出，天然气转换之时，调压器也必须转换，这将需要投人很大的工作量和经费。

我省上述城市燃气用户中，管道气发达的城市管道用户也只占40％左右，在天然气使用前，要加快管道燃气建设，同时还需使用液化石油气过渡。

因此，研究现阶段如何选用可以满足二种气质的调压器，做到既可减少将来的转换工作量，又可节省投资，这是很有意义的。

2 二级调压器适应范围液化石油气及天然气的供应流程，按照调压方式可分三种：（1）户内调压工艺，又称中压进户，即是中压进户后再调压。

（2）楼栋调压工艺，即是每栋或数栋住宅楼集中调压后，低压进户。

（3）区域调压，即是市政管道调压成低压后，向一个区域的用户再分配输送。

珠江三角洲地区的管道液化石油气输送大部分采用（1）、（2）二种工艺方式，而将来天然气的输送可以采用以上三种方式。

但由于方式（3）供应的范围较大，需要建立专门调压站，因此较适会尚未有管道用户的区域。

本文主要讨论（1）、（2）工艺方式采用的二级调压器选型问题。
