塔塔里尼调压器的学习

塔塔里尼调压器的学习
塔塔里尼调压器
塔塔里尼调压器的学习
一、BM5截断阀 二、FL调压器 三、指挥器 四、塔塔里尼调压器操作规程和工作原理 五、常见故障及解决措施
一 BM5截断阀
主要参数
一 BM5截断阀
主要结构
一 BM5截断阀
结构性能
一 BM5截断阀
工作原理
一 BM5截断阀
工作原理
一 BM5截断阀
二 FL调压器
四 操作规程和工作原理
四 操作规程和工作原理
培训结束！ 谢谢！
阀体极限压力
二 FL调压阀
二 FL调压阀工作原理
二 FL调压阀工作原理源自二 清管设备三 指挥器维修
四 操作规程和工作原理
（一）静态调压 1、确认调压撬下游阀门关闭； 2、缓慢打开上游阀门，将气体引至安全截断阀前； 3、检查安全截断阀是否处于关闭状态，若阀门处于关闭状态，则打开。逐 步升高阀后压力，注意观察安全截断阀切断动作时的压力，找出切断值，放 空调压撬至下游阀门管段内气体。然后反复实验2~3次； 4、设定调压器各项值，步骤如下： ⑴ 根据下游设备的工作压力并结合下游用户的需要，确定计划设定的起跳 压力、监控压力、工作压力； ⑵ 将工作阀指挥器调节螺栓旋至最低（此时工作阀出口压力最大），将安 全截断阀指挥器调节螺栓旋进，使设定值增大； ⑶ 缓慢调节监控调压阀指挥器调节螺栓，逐步改变出口压力，同时放空调 节撬至下游阀管段内气体。反复实验数次，直到监控阀调出计划设定的安全 切断阀起跳压力； ⑷ 将安全切断阀的指挥器调节螺栓缓慢旋出，直到安全切断阀起跳，此时 的出口压力就是安全切断阀的起跳压力；
主要参数
二 FL调压器
结构性能
二 FL调压器
结构性能
二 FL调压器
二 FL调压器

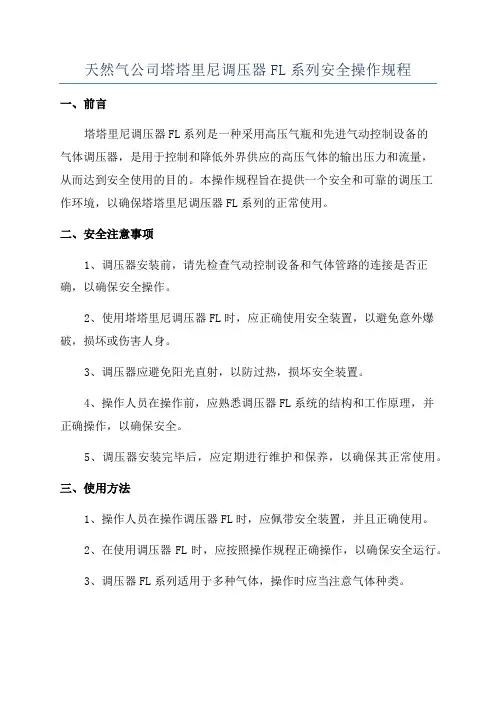

天然气公司塔塔里尼调压器FL系列安全操作规程

天然气公司塔塔里尼调压器FL系列安全操作规程

天然气公司塔塔里尼调压器FL系列安全操作规程
一、前言
塔塔里尼调压器FL系列是一种采用高压气瓶和先进气动控制设备的
气体调压器，是用于控制和降低外界供应的高压气体的输出压力和流量，
从而达到安全使用的目的。

本操作规程旨在提供一个安全和可靠的调压工
作环境，以确保塔塔里尼调压器FL系列的正常使用。

二、安全注意事项
1、调压器安装前，请先检查气动控制设备和气体管路的连接是否正确，以确保安全操作。

2、使用塔塔里尼调压器FL时，应正确使用安全装置，以避免意外爆破，损坏或伤害人身。

3、调压器应避免阳光直射，以防过热，损坏安全装置。

4、操作人员在操作前，应熟悉调压器FL系统的结构和工作原理，并
正确操作，以确保安全。

5、调压器安装完毕后，应定期进行维护和保养，以确保其正常使用。

三、使用方法
1、操作人员在操作调压器FL时，应佩带安全装置，并且正确使用。

2、在使用调压器FL时，应按照操作规程正确操作，以确保安全运行。

3、调压器FL系列适用于多种气体，操作时应当注意气体种类。

4、操作调压器FL应首先按下安全装置上的按钮，打开调压器，再调节调压器旋钮来达到调压所需的压力
5、当调压器FL操作完毕后。

FL调压器结构及工作原理

FL调压器结构及工作原理

FL调压器结构及工作原理1.控制部件：FL调压器的控制部件包括调压器自控制系统和自动调节装置。

调压器自控制系统由电力依赖的电源、检测元件、比较元件和控制器组成。

自动调节装置包括负载调整装置和自动电压调节装置。

2.能量储备部件：FL调压器的能量储备部件由电源和储能元件组成。

电源可以是干电池、蓄电池或其他类型的电池。

储能元件可以是电容或电感。

这些能量储备部件提供给电气部件以及控制部件所需的能量。

3.电气部件：FL调压器的电气部件包括比较器、可变电阻和触发器。

比较器用于比较输入和输出电压的大小，并调整电阻的值。

可变电阻用于调节电流的大小。

触发器在接收到比较器的信号后，将输出的电压转换为所需的电流。

1.监测电压：FL调压器使用检测元件来监测电压的变化。

检测元件将输入电压和输出电压进行比较，并将信息传递给比较元件。

2.比较电压：比较元件将输入电压和输出电压进行比较，并根据差异的大小调整电流的通路。

如果输出电压低于设定值，则比较器会启动自动电压调节装置来提高电压；如果输出电压高于设定值，则比较器会调整电流通路以降低电压。

3.调整电阻：可变电阻用于调节电流的大小。

当输出电压低于设定值时，可变电阻增加电流的大小，以提高输出电压；当输出电压高于设定值时，可变电阻减小电流的大小，以降低输出电压。

4.触发输出：一旦比较器确定输出电压已达到设定范围，触发器将输出的电压转换为所需的电流，并将其提供给负载。

总之，FL调压器通过调节电源输入和输出之间的路径，实现对电压的稳定控制。

它可以根据负载的需求来调整电压的大小，以提供稳定的电力供应，保护电器设备免受电压波动的影响。

塔塔里尼调压撬

塔塔里尼调压撬

二、调压器基本工作原理
当外界给一个干扰信号时，则被调参数发生变化，传给测 量元件，测量元件发出一个信号与给定值进行比较，得到 偏差信号，并被送给传动装置，传动装置根据偏差信号发 出位移信号送至调节机构，使阀门动作起来，并向调节对 象输出一个调节作用信号克服干扰作用的影响。
从上图中可以看出，自调系统中的任何一个信号沿着箭 头方向前进，最后又回到原来的起点，从信号的角度来说， 这是一个闭环系统。系统的输出参数——被调参数经过测 量元件又返回到系统的输入端，这种将输出信号又引回到 输入端的做法叫反馈。而且这个反馈信号总是作为负值和 给定值比较，因此又被称为负反馈。所以，压力的自调系 统总是带有反馈的闭环系统。
主阀口是否已经破损,老化； 指挥器阀口是否已经破损,老化；
四、喘动/振荡，请检查
错误地放置了信号管取压点的位置 下游流量需求不足； 指挥器内进出口调节阀口设定不当
五、结冰现象，请检查：
是否已预热天然气；
六、检查与维护保养操作
一、定期检查
慢慢关上出口阀门，检查阀门之调压器间密封情况， 读出口压力表，此时出口压力会稍有增加，原因是受关闭 回压的影响，但压力会很快稳定，若出口压力持续增加， 则证明调压器阀口未能关闭，若出口压力迅速且危险地升 高，则表示阀口严重损耗，应立即关闭调压器上游阀，对 调压器进行常规检修。检查指挥器、引压管，进行维护保 养。
从流体力学的观点看，调压器是一个局部阻力可以变化的 节流元件，即通过改变节流面积，使流速及流体的动能改 变，造成不同的压力损失，从而达到减压的目的。然后依 靠控制与调节系统的调节，使阀后压力的波动与弹簧力相 平衡，使阀后压力在一定的误差范围内保持恒定。
二、调压器基本工作原理
二、调压器基本工作原理

塔塔里尼调压阀操作维修保养规程

塔塔里尼调压阀操作维修保养规程
下游压力任何变化都在指挥器内作用，因为指挥器皮膜 D1 两面的力量改变了平衡，这两股 力量一为下游压力 PV 负载，一为校准弹簧 MS。例如：PV 增加，发出大于弹簧 MS 的力量，使 皮膜 D1 升起，阀柱 S 将动作传至杠杆 L，结果移动阀 V1 和 V2，阀 V1 关闭，阻断气流，压力 PC 下降，（如前所述，该压力大于压力 PV，阀室 C 的气体从校准孔 F 和阀 V2 转送至阀室 C1， 压力 PV 和弹簧 M 力量超过 PC，将阀 O 推向关闭位置，直到重新设定校准值为止。反之，当下 游压力 PV 降低时，其力量小于弹簧 MS，使皮膜 D1 落下关闭排放阀 V2，同时打开供气阀 V1， 如此一来，调整压力 PC 增加，使阀 O 打开，恢复正常操作状态。
山东省天然气管道公司企业标准
Q/SG J·001-2011
FL 调压器安全操作维修保养规程
Operation ＆ Maintenance Procedures for FL Series Pressure Regulators
1 范围
本规程规定了塔塔里尼 FL 系列调压器日常操作使用和维护保养。 本规程适用于公司输气场站塔塔里尼 FL 系列调压器。可作为员工“四懂三会”的规范性文 件，也可作为该设备的作业指导书。
7 保养规程
7.1 准备材料及工具 专用工具、黄油、棉纱和常用备品备料。
7.2 维护保养
级别
维修保养内容
周期
责任人
一级 二级 三级
阀体外表面 对调整螺丝进行清洁、除锈、润滑。 对导压管连接处、调压阀法兰进行验漏
吹扫导压管 检查调压器阀口密闭情况
清洗滤网 检查易损件如阀口、密封件、薄膜、O 型圈无老 化、无溶涨密封不严的现象
11 验收工作

03.产品.调压器.指挥器式.FL

03.产品.调压器.指挥器式.FL

轴流式意味着 :
• 相同尺寸下更大的Cg（流通能力）
阀体尺寸
• 管式阀芯 ( 零件数量少 维护方便、维护成本更低)
Page 6
结构性能
• 主膜保护结构
该皮膜可以承受高达 100Bar的差压
FL & CRONOS 的主皮膜受完全支持保护设计
Page 7
结构性能
• • • 高精度 低压差 快速响应
结构性能
• 阀位远传 • 切断远传
Page 11
工作原理
• • • • • • • • 主要参数 所属分类 结构性能 工作原理 应用方案 案例图示 互动时间 致 谢
Pa器因P2减小 向下运动，指挥 器阀口开度变大 ，负载压力变大 ，主阀开度变大 ，下游压力增大 稳定状态4bar 进口压力10bar 当下游流量增大，压力 变化趋势：会低于4bar
进口压力低 调压器关闭
进口压力低 调压器全开
Page 15
应用方案
• FL串联敞口监控系统
监控指挥器 监控设定4.5bar
工作指挥器 工作设定4bar
进口压力10bar
正常出口4bar
监控切换后4.5bar
切断阀
切断设定5.5bar
监控调压器
工作调压器
Page 16
应用方案
• FL串联敞口监控系统（带加速阀）
谢谢！
Fisher Jeon A.E. Dep. 费希尔久安产品应用工程部
Page 36
Page 27
应用方案
• FL地下调压方案
Page 28
案例图示
• • • • • • • • 主要参数 所属分类 结构性能 工作原理 应用方案 案例图示 互动时间 致 谢

塔塔里尼调压阀中文说明书

塔塔里尼调压阀中文说明书

14.5-1450
A
!"#$ PS/79-1 PS/79-2 PS/79 PS/80 PRX/120
2 1
5.
!" Psig PSO/79 PSO/80
3
!"#$
!"# Bar 25 25 100 100 100 100 Psig 0.15-7 3-44 7-580 22-580 15-580 435-1160 Bar 0.01-0.5 0.2-3 0.5-40 1.5-40 1-40 30-80 !"#$%
SRS
2
FL-BP-SRS MFL-BP-SRS BFL-BP-SRS
FL-SRS MFL-SRS BFL-SRS
!"#$%&'(")*+,-./0!"# SRS !"#$%&
A
2.
!" 1 25 3 !" 1. MFL 1x4 25x100 3x10 BFL 1-1/2x6 80x250 1-1/2 80 40 4 DN 2 100
!
MFL-BP MFL 440 30 1130 29 1850 28 2800 30 4100 30 6800 28 -
!"# 1
MFL-BP-SR MFL-BP-SRS MFL-SR 430 30 1100 29 1800 28 2700 30 4000 30 6600 28 MFL-SRS
1 13 12 3 2 3 4 5 PS/79-1 14 15 16 17 18 19 20 21 22 23 32 21 31 30 29 21 21 24 21 27 26 25 21
5
!"

塔塔里尼BM5切断阀

塔塔里尼BM5切断阀

表 1. 流量系数
阀体尺寸，英寸（DN）
Cg
C1
1（25）
525
29
1-1/2 (40）
1420
28
2（50）
2250
26
2-1/2（65）
3600
28
3（80）
5400
30
4（100）
8700
26
6（150）
18600
28
流量系数 参见表 1
最大入口压力 参见表 4
入口压力范围 参见表 4
超压和低压范围 参见表 4

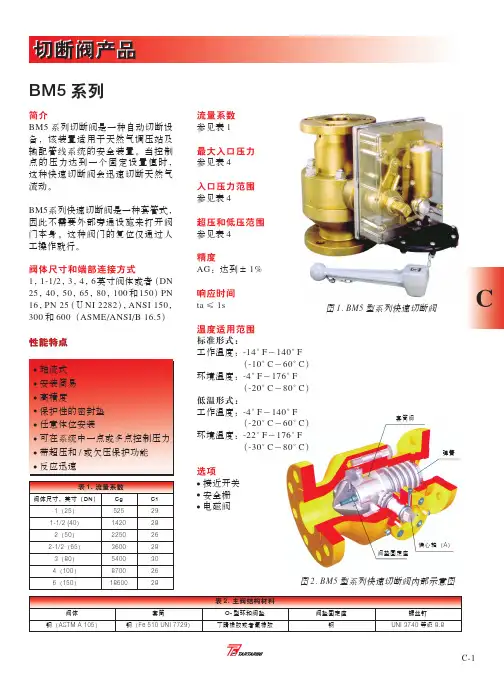

切断阀产品
BM5 系列
简介 BM5 系列切断阀是一种自动切断设 备，该装置适用于天然气调压站及 输配管线系统的安全装置。当控制 点的压力达到一个固定设置值时， 这种快速切断阀会迅速切断天然气 流动。
BM5系列快速切断阀是一种套管式， 因此不需要外部旁通设施来打开阀 门本身。这种阀门的复位仅通过人 工操作就行。
C
C-1
切断阀产品BM5 系列 Nhomakorabea指挥器型号 OS/80X-BP OS/80X-BPA-D OS/80X-MPA-D OS/80X-APA-D
OS/84X OS/88X
PRX
表 3. OS/80X 系列指挥器结构材料
伴随器阀体
密封圈
铝（GD Al Si 12 Cu2Fe UNI 5076-74）
铝（P Al Cu5.5 Pb0.4 Bi UNI 9002/5-89） -
精度 AG：达到± 1%
响应时间 ta ≤ 1s
图 1. BM5 型系列快速切断阀
温度适用范围 标准形式： 工作温度：-14°F～140°F 工作温度：（-10°C～60°C） 环境温度：-4°F～176°F 工作温度：（-20°C～80°C） 低温形式： 工作温度：-4°F～140°F 工作温度：（-20°C～60°C） 环境温度：-22°F～176°F 工作温度：（-30°C～80°C）

塔塔里尼调压器FLBM5介绍1

塔塔里尼调压器FLBM5介绍1

调压或监控
调压 PS/79 监控
PSO/79 REO/79
100
0.5~40
钢
PS/80
PSO/80 REO/80
100
1.5~40
钢
注:除PSO/79和PSO/80外,所有PS系列指挥器都带有过滤器
FL系列调压器的指挥器介绍
工作监控 调压或监控 调压 PRX/120 PRXAP/120 监控 100 100 1~40 30~80 钢 钢 允许进口 出口压力范围 (bar) 压力(bar) 主要材质
FL调压器介绍
目录
FL BM5 EZR A100 MBN
• 结构、原理、参数 • 安装、操作 • 常见故障分析
FL调压器
FL调压器部分
FL调压器
◆Tartarini公司产品，轴流式、负载型指挥器式调压器 ◆由阀体和指挥器组成
PS/79 指挥器
+
SA/2 + PRX/120
FL阀体
+
指挥器
FL调压器-主阀结构
阀体极限压力
FL调压器安装
φ10mm
拆卸块
4
FL调压器常见故障
• • • • • • • • • • • • • • • • • • • 一、如果调压器没有开启阀口，请检查： 进口侧的气流情况； 指挥器的进口压力信号； 调压器皮膜是否已经损坏。 二、如果出口压力下降，请检查： 流量不足； 下游需求大于调压器的流通能力； 指挥器供给压力异常； 进口过滤器堵塞； 指挥器过滤器堵塞。 三、如果出口压力增加，请检查： 主阀口是否已经破损,老化； 指挥器阀口是否已经破损,老化； 四、喘动/振荡，请检查 错误地放置了信号管取压点的位置 下游流量需求不足； 指挥器内进出口调节阀口设定不当（参见指挥器说明书） 五、结冰现象，请检查： 是否已预热天然气；

FL调压器

FL调压器

维护要由有资格和熟练的技术人员进行。如需获取更多信 息，请联系我们的技术部门或我们授权的经销商。 维护前要先切断调压器的进出口压力，并释放完管道中压 缩气体。使用肥皂水检查有无泄露。 5.1更换过滤器
• • • • • • • • a）取下螺栓（41），盖板（43），更换滤芯（62）。按照 上述相反顺序将过滤器重新装配好。 5.3更换稳压器皮膜和密封垫 a）取下螺栓（42），盖板（55），弹簧（52）和皮膜组件 （53，51，50，49和48）如有必要，更换皮膜。 b）取下阀座（57），更换阀垫组件（46）。 c）按照上述相反顺序，进行重新装配。确保不要损伤O型圈 （56）。 a）取下堵头（24）和阀座（25）。滑出弹簧（27），阀垫 组件（28）和卸载阀（30）； b）更换阀垫组件（28）和O型圈（32）。 c）按照上述相反顺序，进行重新装配。

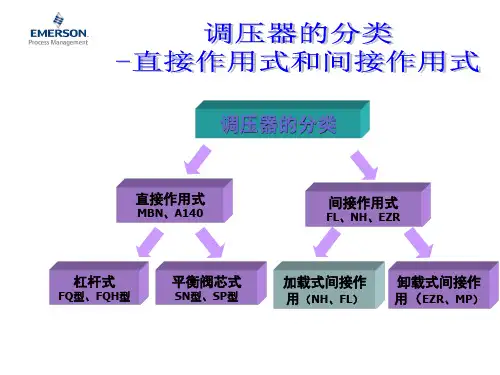

调压器的分类
直接作用式
MBN、A140
间接作用式
FL、NH、EZR
杠杆式
FQ型、FQH型
平衡阀芯式
SN型、SP型
加载式间接作 用（NH、FL）
卸载式间接作 用（EZR、MP）
上
FL
BF 进口法兰尺寸 出口法兰尺寸 出口设定范围 超压设定范围 失压设定范围 内放散开始出 现的压力
G---调节螺栓
MS---调节弹簧 C1---出口压力腔 F---固定阀口
至调压器上游或 监控指挥器 至调压器下游 (即工作监控调压 器第一指挥器)
VS---放散阀
F---过滤器
•
•
S
B
•
L
连接调压器出口管道
•
指挥器进口 连接Ｐ３接口
图1所示为PRX120指挥器的原 理图，通过对图中R（限流器） 和D（阻尼器）进行调节，可改 变指挥器的稳定性和调节速度阻 尼器D通常处于完全旋松的状态， 通过拧紧它，可减慢调压器的响 应速度。 限流器R通常处于完全拧紧的状 态，当下游压力出现振荡波动时， 可以慢慢地旋松R，直到压力趋 于平稳。旋松R时，设定压力会 有所降低，可再通过旋进调节螺 栓(1)，以稳定所需的出口压力。 注意：如果限流器R完全松开的 话，调压器调压器将无法满足最 大的流量需求。 为得到更好的调节效果，建议在 旋转调节螺栓(1)时，每次只转 动1/4圈，待检查调节情况后， 再考虑是否继续转动。

调压撬培训

调压撬培训

FL调压器-主阀结构
指挥器输出的 压力P3 SR消音器
行程指示器
阀座密封垫
阀芯（套筒）
阀座
主阀弹簧 下游压力P2 阀体 高强度皮膜 阀座结构图
FL调压器-主阀结构
技术参数
压力控制系统配置图
PS/80 PS/79
BM5/
FL/
FL/
安全切断阀
监控调压阀
工作调压阀
PS79指挥器的结构及功能

OS/80X-PN指挥器性能




工作原理：正常工作条件下，指挥器皮膜腔（C）内为大气压。 控制压力被PRX指挥器中的阀（V）截断，皮膜腔（C）通过 针形喷嘴和大气连通。在这种条件下，如果指挥器没有设置 超低压切断，阀门将保持设定位置。 当控制压力升高，超过超高压切断设定值时，PRX/182中阀门 （V）将开启。控制压力将通过PRX182进入到OS/80X-PN的 皮膜腔（C），破环平衡导致杠杆（L）动作，最终使得切断 阀切断。 当控制压力降低，低于超低压切断设定值时，PRX/181中阀门 （V）将开启。控制压力将通过PRX181进入到OS/80X-PN的 皮膜腔（C），破环平衡导致杠杆（L）动作，最终使得切断 阀切断。 每次OS/80X-PN被驱动时，都有少量的天然气通过JET泻放到 大气中。直到新的工作状态重新建立。 由于这种特殊性能，使得通过为切断阀配置不限数量的 PRX/181和PRX/182指挥器来监控不同监控点的不同压力成为 可能。 OS/80X-PN装置组成： （1）OS/80X-APA-D，设定值为0.4bar ,只有超高压切断。 （2）PRX/182，用于超高压切断，数量可变。 （3）PRX/181，用于超低压切断，数量可变。

PS80指挥器的结构及功能

塔塔里尼调压器FLBM5介绍1

塔塔里尼调压器FLBM5介绍1

阀位远传
• 阀位远传 • 切断远传
FL调压器主要技术参数
型号 法兰等级 进口压力范围 （bar） 出口压力范围 （bar） 最大流量 （Nm3/h） 最小压差 （bar）
FL-BP
ANSI 150
0.2-25
0.01-8
192855
0.2
FL
ANSI 300/600
1-100
0.5-80
919100
阀体
指挥器
BM5切断阀的结构
套筒
弹簧
调节器2
调节器1
托架 弹簧2 杆 弹簧1
偏心轴
偏心轴 阀垫固定座 杠杆2 控制压力 杠杆1
阀体内部示意图
OS/80X指挥器内部示意图
BM5切断阀工作原理
A
BM5切断阀特点
★轴流式结构,流通能力大
★采用套筒阀
打开阀门无需外部旁通设施,只需逆时针转动偏心轴
★保护性的密封垫,使用寿命长
调压或监控
调压 PS/79 监控
PSO/79 REO/79
100
0.5~40
钢
PS/80
PSO/80 REO/80
100
1.5~40
钢
注:除PSO/79和PSO/80外,所有PS系列指挥器都带有过滤器
FL系列调压器的指挥器介绍
工作监控 调压或监控 调压 PRX/120 PRXAP/120 监控 100 100 1~40 30~80 钢 钢 允许进口 出口压力范围 (bar) 压力(bar) 主要材质
FL调压器介绍
目录
FL BM5 EZR A100 MBN
• 结构、原理、参数 • 安装、操作 • 常见故障分析
FL调压器

塔塔里尼调压阀操作维修保养规程

塔塔里尼调压阀操作维修保养规程
如此一来，输出压力即不受上游压力变化影响。
上图显示稳定器的输出压力是由弹簧 M1 的负载和皮膜 D3 上的下游压力 PV 共同决定。故 指挥器的供气为一持续压力。该值约大于下游压力 PV 3bar。稳定器内含过滤器，防止指挥器流 孔阻塞，避免操作故障。
在平衡状态下，指挥器本身自动调整。因此通过阀 V1 的供气能补偿通过校准孔 F 和阀 V2 的排气，阀的位置保持固定，调整压力 PC 成为皮膜上的固定负载压，平衡了下游压力 PV，弹簧 M 则在皮膜 D 的另一面作用，增加下游压力，于是，调整压力 PC 大于下游压力 PV。
附录 B 关键图示
8.3.1 8.3.3
8.3.2 8.3.4
2.打开切断阀
3
没有气体通
3.调压器皮膜损坏
3.更换皮膜
过
4. 入口流量不足 、指挥器无气体通过 4.调节入口流量
关闭压力过 1.指挥器皮膜老化或破损
4
高或有内漏 2.阀口有杂物
1.更换皮膜 2.清洗阀口
1. 取压管连接错位或不符合安装要求 1.重新安装
5
调压器震动 2. 流量过低
2.调节流量
3. 指挥器上取压泄压阀孔口径不对
11 验收工作
11.1 维修保养由上级单位按照保养标准进行验收。
12 变更记载
无
附录 A 操作提示
A.1 塔塔里尼调压器结构 FL 系列调压器由两部分组成：调压器和指挥器。
A.2 塔塔里尼调压器工作原理 指挥器提供调压阀的驱动动力，让阀定位，使调整后的压力保持在设定值内，不受上游压力
变化影响。 指挥器内含过滤器，它供应指挥器一持续压力，使供应压力与调整压力之间的差压维持不变，
6 操作规程
6.1 操作前检查 6.1.1 调压器首次开启前需经过氮气置换，确保阀腔内无爆炸性气体。 6.1.2 检查阀前、发后截断阀门处于关闭位置。 6.1.3 检查调压器各引压管路已连接完毕，并处于待用状态。 6.2 启运操作 6.2.1 将调整螺丝朝逆时针方向旋转，放松指挥器的压力弹簧。 6.2.2 稍微打开调压器后面管道的出口阀门。 6.2.3 缓慢开启调压器上游进口阀门并控制阀门开度，让少许天然器进入调压支路。 6.2.4 调整指挥器设定点至所需压力。

塔塔里尼调压器

塔塔里尼调压器

SRS
2
FL-BP-SRS MFL-BP-SRS BFL-BP-SRS
FL-SRS MFL-SRS BFL-SRS
!"#$%&'(")*+,-./0!"# SRS !"#$%&
A
2.
!" 1 25 3 !" 1. MFL 1x4 25x100 3x10 BFL 1-1/2x6 80x250 1-1/2 80 40 4 DN 2 100
PRX/182
2. OS/80X-BP
!
3. OS/80X-PIN
PRX
!"#$
A-5
!"
FL
4.
!"# ANSI 150 ANSI 300/600 !"#$ Psig 363 1450 Bar 25 100 Psig 3-363
!
"#$%&'()*+",
!"#$ Bar 0.2-25 1-100 Psig 0.15-116 7-1160 !"#$ Bar 0.01-8 0.5-80 Psig 3 7 !" Bar 0.2 0.5
A-9
!"
FL
!
A
O
15.
!
FL-BP
FL-BP
A
A
I
I
MF
A
I
BFL-BP
BFL-BP
A
I
B
B
I
B
16. ! SR PN 16-ANSI 150
17.
!"# SRS PN 16-ANSI 150
A-10

塔塔里尼调压阀中文说明书

塔塔里尼调压阀中文说明书

A-11
!"
FL
11. ANSI 300
mm !" DN 1 25 FL 8.27 210 9.88 251 11.26 286 12.24 311 13.27 337 15.51 394 20.00 508 24.00 610 I A MFL 15.16 385 17.72 450 21.06 535 22.60 574 23.62 600 28 445 20.28 515 22.05 560 23.62 600 27.95 710 8.86 225 10.43 265 11.3 287 13.98 355 15.75 400 18.9 4.80 24.02 610 25.71 653 7.84 199 8.11 206 8.39 213 8.9 227 9.6 245 10.59 269 B !" DN 1x4 25x100 1-1/2x6 40x150 2x6 50x150 2-1/2x8 65x200 3x10 80x250 4x10 100x250 6x12 150x300 FL I A MFL BFL 18.90 480 8.86 225 7.84 199 8.11 206 8.39 213 8.94 227 9.65 245 8.94 11.81 300 18.70 475 14.57 370 22.40 569 15.75 400 25.55 649 17.32 440 27.68 703 19.69 500 30.04 763 20.67 525 33.50 851 25.99 660 B
11 10 4
6 3 7 8 9
4. FL
!"#$%
5.
!"#$
A-7
!"
FL

TARTARINI调压技术-简要教程

TARTARINI调压技术-简要教程

调压器常见故障：
一、调压器无法开启
*入口压力过低（0.7bar） *指挥器内无进气压力 *调压器皮膜破裂
调压器常见故障：
二、调压器出口压力低于设定值
*进口压力过低 *实际流量超出调压器的设定流量 *指挥器送气部分损坏 *指挥器过滤器堵塞
调压器常见故障：
三、调压器出口压力过高
*指挥器密封件磨损 *阀口密封垫磨损
有备用支路调试方法：
一、两路调节压力需稍有差别
二、设定压力高的一路处于工作状态
调压器使用注意事项：
一、出口压力的设定值小于现场指挥器设定 值时,该调压装置不起作用
二、瞬时流量小于300NM3/h时,远程调压装 置不工作 三、当实际流量大于设定最大流量时,控制 器工作在限制流量状态,这时不保证出口压 力稳定 四、每次改变调压出口压力增量小于 0.1MPa,等待系统稳定后再修改出口压能补偿阀V2以及校准孔F的 排气。当PV增大，皮膜D1向上移动，阀柱S将动作传 至杠杆L，阀V1关闭，V2打开，驱动压力降低，阀门 向关闭的方向移动，皮膜两侧重新达到平衡。反之。
监控调压器：
监控调压器的作用是保护调压撬、避免超压， 在工作调压器失效的时候，下游压力可能超 压，这时监控调压器开始起作用，保证下游 压力在控制范围内。 监控调压器的设定压力要稍高于工作调压器。 在结构上与工作调压器的不同在于监控调压 器指挥器内没有校准孔。
四、输出压力范围大，调整输出压力仅需要 更换指挥器内的校准弹簧 五、安全，皮膜破裂后阀门即关闭。 六、可对压力与流量进行控制，如果需要对 流量进行精确控制，需另安装流量计
调压器：
调压器分为调压阀与指挥器两部分。调压器是控 制介质流动的主体；指挥器为阀提供驱动压力、 使阀定位，并保证调整后的压力保持在设定范围 之内，不受上游压力与流量的变化。 指挥器内含有稳压过滤器，它供应指挥器一持续 稳定的压力，并保证供应压力与调整压力之差基 本稳定。

塔塔里尼BM5切断阀

塔塔里尼BM5切断阀

复位差压， Psig（Bar）
AG -20°C ＋ 60°C 最大值 最小值
AG -10°C ＋ 60°C 最大值 最小值
0.15 （0.01）
0.29 （0.02）
0.44 （0.03）
0.87 （0.06）
2.90 （0.20）
2.18 （0.15）
4.35 （0.30）
10.15 （0.70）
钢（ASTM A 105）
钢（ASTM A 105）
黄铜（P-Cu Zn40 Pb2 UNI 5705-65） 黄铜（P-Cu Zn40 Pb2 UNI 5705-65）
聚四氟乙烯
黄铜（Cf9 5 Mn Pb28 UNI 4838-80）
-
皮膜 丁晴橡胶（NBR） ＋聚氟乙烯（PVC）
/ 丁晴橡胶
丁晴橡胶（NBR）
4.4-11.6 （0.3-0.8）
11.60-29 （0.8-2）
29-101 （2-7） 58-116 （4-8） 101-232 （7-16） 116-435 （8-30） 290-1015 （20-70）
OS/80X-PN 系列
7.3-21.8 （0.5-1.5）
14.5-44 （1-3） 29-116 （2-8） 73-290 （5-20） 218-609 （15-42） 435-1160 （30-80）
水平装配
7.68 11.61 10.63 10.83 16.14 13.88 14.51 15.51 4（100）
（195） （295） （270） （275） （410） （352.5）（368.5） （394）
I A
9.84 14.37 14.96 16.14 23.03 17.76 18.62 20.0 6（150）
