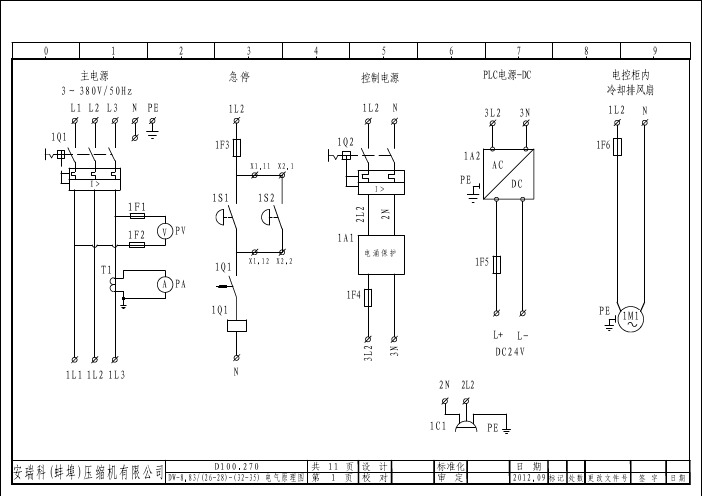

压缩机接线原理图
- 格式:doc
- 大小:100.00 KB
- 文档页数:3
压缩机的启动方式及原理电路图接线图压缩机过电流及过热保护;压缩机绕组测量;压缩机常见故障维修-判断;重锤式启动方法,重锤式电容启动方法,重锤式电容启动-电容运行方法,PTC热敏电阻起动方式,PTC热敏电阻-电容启动方式, PTC热敏电阻电容起动-电容运行方法压缩机电磁重锤式起动方式当电压通过电磁重锤式启动器L---M线圈到压缩机运行绕组M端,此时由于无压缩机转矩,造成压缩机运行绕组电流很大,这个电流足以使锤式启动器电磁铁吸合,进而使L--S端接通电压送给启动绕组端,当转速达到80%时运行电流下降到重锤线圈的释放电流值以后重锤自由落下L-S断开,启动绕组开路,压缩机启动完成,运行绕组电流进入正常状态。
一般整个启动过程完成约需0.3-2秒完成。
压缩机PTC热敏电阻起动接线方式PTC热敏电阻是一种具有正温度系数的半导体元件,但PTC热敏电阻温度升高时,电阻也升高,反之PTC热敏电阻温度降低时,电阻也变小。
根据这个原理把PTC元件应用在电动机起动上,在接通电源后经约0.3秒后,启动绕组以近似开路状态,所通过电流很小。
压缩机启动完成。
压缩机过电流及过热保护过热保护器在这里起非常重要的作用,绝不能不用或用不相符电流值的元件代替。
过热保护器紧贴在压缩机外壳表面,当运行电流过大过,热保护器内的电阻丝发热,烘烤碟形双金属片,使它反向拱起,保护触点断开,压缩机断电停止运转。
如果压缩机内温度升高,必定使机壳温度升高,在正常额定运行电流通过阻丝的低发热量下,加上壳体温升达到90℃以上时,双金属片也会拱起,保护触点断开,压缩机断电停止运转。
因此该保护器具有两种保护功能。
压缩机,C公共绕组, S是启动绕组端, M为运行绕组。
绕组测量S-M 电阻最大S-C 电阻偏小M-C 电阻最小S-C加上M-C的电阻值等于S-M的电阻值压缩机常见故障维修-判断:过热保护器频繁“开”“断”电磁重锤式起动器,内部电磁铁卡死,造成起动时L-S不能接通热保器5-10秒断开保护。
压缩机的启动方式及原理电路图接线图压缩机电磁重锤式起动方式当电压通过电磁重锤式启动器L-M线圈到压缩机运行绕组M端,此时由于无压缩机转矩,造成压缩机运行绕组电流很大,这个电流足以使锤式启动器电磁铁吸合,进而使L-S端接通电压送给启动绕组端,当转速达到80%时运行电流下降到重锤线圈的释放电流值以后重锤自由落下L-S断开,启动绕组开路,压缩机启动完成,运行绕组电流进入正常状态。
一般整个启动过程完成约需0.3-2秒完成。
压缩机PTC热敏电阻起动接线方式PTC热敏电阻是一种具有正温度系数的半导体元件,但PTC热敏电阻温度升高时,电阻也升高,反之PTC 热敏电阻温度降低时,电阻也变小。
根据这个原理把PTC元件应用在电动机起动上,在接通电源后经约0.3秒后,启动绕组以近似开路状态,所通过电流很小,压缩机启动完成。
压缩机过电流及过热保护过热保护器在这里起非常重要的作用,绝不能不用或用不相符电流值的元件代替。
过热保护器紧贴在压缩机外壳表面,当运行电流过大过,热保护器内的电阻丝发热,烘烤碟形双金属片,使它反向拱起,保护触点断开,压缩机断电停止运转。
如果压缩机内温度升高,必定使机壳温度升高,在正常额定运行电流通过阻丝的低发热量下,加上壳体温升达到90℃以上时,双金属片也会拱起,保护触点断开,压缩机断电停止运转。
因此该保护器具有两种保护功能。
绕组测量。
压缩机C公共绕组、S是启动绕组端、M为运行绕组。
S-M电阻最大,S-C电阻偏小,M-C电阻最小,S-C加上M-C的电阻值等于S-M的电阻值压缩机常见故障维修-判断:过热保护器频繁“开”“断”电磁重锤式起动器,内部电磁铁卡死,造成起动时L-S不能接通,热保器5-10秒断开保护。
L-S触点接触不良,启动绕组得不到启动电压,热保器5-10秒断开保护。
PTC起动器内部变质或破碎,启动绕组得不到启动电压不能起动。
过热保护器老化,或电阻丝开路。
有的用眼能看到电阻丝已被电流烧的融化时,这时压缩机本身坏的可能性就非常大了。
压缩机的启动方式及原理电路图接线图压缩机过电流及过热保护;压缩机绕组测量;压缩机常见故障维修-判断;重锤式启动方法,重锤式电容启动方法,重锤式电容启动-电容运行方法,PTC热敏电阻起动方式,PTC热敏电阻-电容启动方式, PTC热敏电阻电容起动-电容运行方法压缩机电磁重锤式起动方式当电压通过电磁重锤式启动器L---M线圈到压缩机运行绕组M端,此时由于无压缩机转矩,造成压缩机运行绕组电流很大,这个电流足以使锤式启动器电磁铁吸合,进而使L--S端接通电压送给启动绕组端,当转速达到80%时运行电流下降到重锤线圈的释放电流值以后重锤自由落下L-S断开,启动绕组开路,压缩机启动完成,运行绕组电流进入正常状态。
一般整个启动过程完成约需秒完成。
压缩机PTC热敏电阻起动接线方式PTC热敏电阻是一种具有正温度系数的半导体元件,但PTC热敏电阻温度升高时,电阻也升高,反之PTC热敏电阻温度降低时,电阻也变小。
根据这个原理把PTC元件应用在电动机起动上,在接通电源后经约秒后,启动绕组以近似开路状态,所通过电流很小。
压缩机启动完成。
压缩机过电流及过热保护过热保护器在这里起非常重要的作用,绝不能不用或用不相符电流值的元件代替。
过热保护器紧贴在压缩机外壳表面,当运行电流过大过,热保护器内的电阻丝发热,烘烤碟形双金属片,使它反向拱起,保护触点断开,压缩机断电停止运转。
如果压缩机内温度升高,必定使机壳温度升高,在正常额定运行电流通过阻丝的低发热量下,加上壳体温升达到90℃以上时,双金属片也会拱起,保护触点断开,压缩机断电停止运转。
因此该保护器具有两种保护功能。
压缩机,C公共绕组, S是启动绕组端, M为运行绕组。
绕组测量S-M 电阻最大S-C 电阻偏小M-C 电阻最小S-C加上M-C的电阻值等于S-M的电阻值压缩机常见故障维修-判断:过热保护器频繁“开”“断”电磁重锤式起动器,内部电磁铁卡死,造成起动时L-S不能接通热保器5-10秒断开保护。
空调压缩机接线方法与接线图空调坏了如果判断不出是哪里的问题,那可是十分头痛的事情。
今天最冷菌来为大家分享怎样判断空调压缩机的好坏,空调压缩机接线图以及空调压缩机的接线方法,希望能够帮到大家!一、压缩机好坏测量1、在压缩机的上面有3根接线柱、分别是S、M、C其中S是启动绕组、M是运行绕组、C是公共端2、用万用表测量其阻值、其中SC和MC之间的阻值加起来等于MS之间的阻值就是正常了,比如SC之间的阻值是5欧、MC之间的阻值是3.5欧、那么MS之间的阻值就是8.5欧(允许有一点偏差,但不会很大)。
如果阻值偏移过大,或者3者之间没有阻值、那么这个压缩机肯定是坏的!3、有的时候、用万用表测量是正常的、但压缩机内部短路是测量不出来的。
最简单的办法就是、用万用表量一下有没有通上电,如果通上电了不启动的话、你可以更换一个启动电容(50UF)的、如果还不启动的话、那么就是压缩机坏了!二、空调压缩机接线图以及空调压缩机的接线方法不同厂家的压缩机其接线柱方位虽然不同,但在每个接线柱旁都标有字母;对于单相压缩机而言,C表示公共端,R表示主绕组端,S 表示付绕组端。
各绕组接线一定要按图示方法,否则压缩机不能正常工作,甚至烧毁。
单相压缩机接线端子标识和压缩机原理接线图单相压缩机公共接线端C、主绕组端R 、付绕组端S的判定方法:根据单相压缩机的主副绕组线径、匝数不一样其直流电阻值也不一样的原理(主绕组C~R阻值较小,副绕组C~S阻值略大,R~S阻值是主副绕组阻值之和),用万用表电阻档,假设任一接线端子为C 端,将万用表一只表笔与假设公共端接触,另一支表笔分别与另外两个端子接触,测量阻值若分别为:3.5Ω、4.2Ω。
则假设正确,那么,电阻值较小的另一端为主绕组端R,电阻值略大的另一端为付绕组端S。
用同样的方法最多假定三次就可以找出公共端C、主绕组端R和付绕组端S。
空调压缩机是3个接线点,分别是启动绕组和运行绕组,你可以用万用表把以上绕组区分开来,公共点找出来,启动绕组的电阻小于运行绕组,3个点区分开来以后下一步就是接线,记住公共点一般用字母标注为C,用零线接公共点C,用火线接电容的其中的一个点,电容的另一个点接空调压缩机的启动绕组的一个点,压缩机的运行绕组的点连接到刚才一开始电容的火线上就可以了。
压缩机的接线原理图RSIR CSR1.在压缩机的上面有3根接线柱、分别是S、M、C,其中S是启动绕组、M是运行绕组、C是公共端.运行与启动端阻值最大;启动与公共端阻值中等;运行与公共端阻值最小注:1 ---- 热保护继电器 2 ---- 启动继电器 3 ---- 工作电容 4 ---- 启动电容M—C ---- 主线圈M---C ---- 启动线圈接线时用万能表找出电阻最大的两个脚,剩下的那一只脚是中心抽头接零线,再找出与中心抽头电阻小的那一个脚,接保护器至电源,剩下的那只脚接电容。
维修中常遇到压缩机用四线接双电容的PTC启动器损坏,在买不到原机配件情况下,完全可以自己代换。
原机启动器是两个ptc组合在一起的。
图中ptc1和运转电容c1(容量小的是运转电容)并联,ptc2和启动电容c2(容量大的是启动电容)串联。
弄清了接线原理就可以动手改制了,实际代换可用2只普通的ptc接到电路中,处理好绝缘即可。
压缩机好坏测量:2.用万用表测量其阻值、其中SC和MC之间的阻值加起来等于MS之间的阻值就是正常了,比如SC之间的阻值是5欧、MC之间的阻值是3.5欧、那么MS之间的阻值就是8.5欧(允许有一点偏差,但不会很大)。
如果阻值偏移过大,或者3者之间没有阻值、那么这个压缩机肯定是坏的!!3.有的时候、用万用表测量是正常的、但压缩机内部短路是测量不出来的。
最简单的办法就是、用万用表量一下有没有通上电,如果通上电了不启动的话、你可以更换一个启动电容(50UF)的、如果还不启动的话、那么就是压缩机坏了!压缩机三端端子的判定4压缩机是一个单相的。
如果说明书中电路图没有标明,那只能用万用表测量电阻了。
万用表电阻低档,分别每两个头测量电阻共三次,有一次电阻最大,那剩下的那个就是公共线,接电源零线。
和公共线电阻小的是主绕阻,接电源火线,和电容的一端。
剩下那个是运行绕阻,接电容剩的那端。
压缩机电机与冰箱制冷系统其它控制元件的线路联接,是通过压缩机封闭机壳上的三个接线端子联接的。
电冰箱压缩机启动器工作原理及接线。
电冰箱压缩机一般只有两种启动器;任何电冰箱上的压缩机用的只能是其中一种:PTC启动器;重锤式启动器。
1、工作过程及原理PTC启动器实质一只特殊的热敏电阻,(正温度特性的热敏电阻;即受热后阻值变大)平常阻值为18----30左右欧姆,通过启动电流后阻体受热其阻值迅速变至极大,并以高温使其维持高阻值(相当于断开),PTC形状大小类似一个大的药片,封装在一个小壳体内,损坏时内部片体已经烧碎,(拆开可见),更换即可,市场价(3—4元)。
PTC启动器结构简单,廉价,缺点是PTC启动器工作时PTC本体总是热的,一旦电源电压高时经常发生PTC元件被击碎,进而出现启动—喀哒---停止---反复现象,是最容易将压缩机烧毁的危险故障。
重锤式启动器是早期和现在都常用的另一种启动器,启动器由绕有很粗的线圈绕成,其安装都直立的,内部有一铁“重锤”上镶触头,无电和运行时“重锤”触头下落,,只有在启动时因电流为额定的5---8倍时铁“重锤”触头被线圈产生的磁力吸引向上运动接合完成了启动,随着运转加快,电流减小,故线圈产生的磁力吸引不足,铁“重锤”触头下落断开了启动,完成了启动过程。
重锤式启动器启动时,实际相当于重锤所带的触点上跳动作接合一下然后又断开了,所以银触点上不许有油汲和污汲,否则不能一次启动成功和造成不断重复启动。
另外由于重锤式启动器是直立的安装,其缝隙容易进入灰尘和杂物,当出现重锤式启动器是反复启动必须立即关机,否则也最容易烧坏压缩机。
启动器重锤安装时必须是直立的,(凡安重锤启动器的压缩机,电机上的三个接线端子都是正立的等腰三角形,接线的端子都没有倒立的。
也就是上边一个端子,下面两个端子,公成三角形,而下面两个端子就是用来插在重锤启动器上的接口。
2、压缩机上的接线端子为什么有正立三角形和倒立的三角形?这是电机的特有标记;实际从出厂的各国压缩机资料来看,都已经安装好了固定形式的起动器,我们不可去任意更换启动器形式,但是有些压缩机启动器已经丢失,我们又不知道原先使用的是PTC还是重锤时,这就需要判断了。
【机械原理】14张动图解说各种压缩机的结构原理,直观易懂
正文
压缩机是一种从动流体机械,它将低压气体提升到高压气体。
它是制冷系统的心脏,为制冷提供动力。
双蜗杆压缩机
单蜗杆压缩机
汽车压缩机
不管什么类型的压缩机,原理都是把吸进的低压空气(某介质)压缩成高压空气(介质)
压缩机按原理可以分为容积型压缩机和速度型压缩机
容积型压缩机又分往复式压缩机和回旋式压缩机
一般我们使用的活塞式空气压缩机属于往复式压缩机。
家用空调一般使用旋转式压缩机。
调速压缩机分为轴流压缩机、离心压缩机和混流压缩机。
1.活塞压缩机动态原理图
2.单螺旋杆压缩机原理图
3.双螺旋杆压缩机原理图
4.涡旋压缩机原理图
5.回旋式压缩机原理图
6.开启式活塞制冷压缩机
压缩机广泛应用于日常生产和生活中,从汽车空调、家用空调到工厂机械设备、医疗器械等等。
可以说高端压缩机已经被国外垄断,国产压缩机要赶上西方国家还需要很长时间。
转自:斌哥科技。
压缩机的接线方法而运行绕组阻值比启动绕组阻值小。
根据这些就可以用万用表测量并确定接线方法:测量电阻最小的两端肯定是接电源,是运行端和公共端阻值。
就能确定另外一根接引脚为启动端。
测量电阻最大的两根引脚就是运行端和启动端,那么另外一根引脚就是公共端。
这样就能确定两根引脚,第三根就是运行端。
公共端是接零线,而运行端接火线、启动端通过电容连接火线。
自此空调压缩机接线已经完成。
附:压缩机三脚字符代表的含义:C——common 公共端、 S——start up 启动端、R——run 运行端压缩机过电流及过热保护;压缩机绕组测量;压缩机常见故障维修-判断;重锤式启动方法,重锤式电容启动方法,重锤式电容启动-电容运行方法,PTC热敏电阻起动方式,PTC热敏电阻-电容启动方式,PTC热敏电阻电容起动-电容运行方法压缩机的启动方式及原理电路图接线图压缩机过电流及过热保护;压缩机绕组测量;压缩机常见故障维修-判断;重锤式启动方法,重锤式电容启动方法,重锤式电容启动-电容运行方法,PTC热敏电阻起动方式,PTC热敏电阻-电容启动方式,PTC热敏电阻电容起动-电容运行方法压缩机电磁重锤式起动方式当电压通过电磁重锤式启动器L---M线圈到压缩机运行绕组M端,此时由于无压缩机转矩,造成压缩机运行绕组电流很大,这个电流足以使锤式启动器电磁铁吸合,进而使L--S端接通电压送给启动绕组端,当转速达到80%时运行电流下降到重锤线圈的释放电流值以后重锤自由落下L-S断开,启动绕组开路,压缩机启动完成,运行绕组电流进入正常状态。
一般整个启动过程完成约需0.3-2秒完成。
压缩机PTC热敏电阻起动接线方式PTC热敏电阻是一种具有正温度系数的半导体元件,但PTC热敏电阻温度升高时,电阻也升高,反之PTC热敏电阻温度降低时,电阻也变小。
根据这个原理把PTC元件应用在电动机起动上,在接通电源后经约0.3秒后,启动绕组以近似开路状态,所通过电流很小。
压缩机的接线原理图
RSIR CSR
1.在压缩机的上面有3根接线柱、分别是S、M、C,其中S是启动绕组、M是
运行绕组、C是公共端.
运行与启动端阻值最大;
启动与公共端阻值中等;
运行与公共端阻值最小
注:1 ---- 热保护继电器 2 ---- 启动继电器 3 ---- 工作电容 4 ---- 启动电容M—C ---- 主线圈M---C ---- 启动线圈
接线时用万能表找出电阻最大的两个脚,剩下的那一只脚是中心抽头接零线,再找出与中心抽头电阻小的那一个脚,接保护器至电源,剩下的那只脚接电容。
维修中常遇到压缩机用四线接双电容的PTC启动器损坏,在买不到原机配件情况下,完全可以自己代换。
原机启动器是两个ptc组合在一起的。
图中ptc1和运转电容c1(容量小的是运转电容)并联,ptc2和启动电容c2(容量大的是启动电容)串联。
弄清了接线原理就可以动手改制了,实际代换可用2只普通的ptc接到电路中,处理好绝缘即可。
压缩机好坏测量:
2.用万用表测量其阻值、其中SC和MC之间的阻值加起来等于MS之间的阻值就是正常了,比如SC之间的阻值是5欧、MC之间的阻值是
3.5欧、那么MS之间的阻值就是8.5欧(允许有一点偏差,但不会很大)。
如果阻值偏移过大,或者3者之间没有阻值、那么这个压缩机肯定是坏的!!
3.有的时候、用万用表测量是正常的、但压缩机内部短路是测量不出来的。
最简单的办法就是、用万用表量一下有没有通上电,如果通上电了不启动的话、你可以更换一个启动电容(50UF)的、如果还不启动的话、那么就是压缩机坏
了!
压缩机三端端子
的判定
4压缩机是一个单相的。
如果说明书中电路图没有标明,那只能用万用表测量电阻了。
万用表电阻低档,分别每两个头测量电阻共三次,有一次电阻最大,那剩下的那个就是公共
线,接电源零线。
和公共线电阻小的是主绕阻,接电源火线,和电容的一端。
剩下那个是运行绕阻,接电容剩的那端。
压缩机电机与冰箱制冷系统其它控制元件的线路联接,是通过压缩机封闭机壳上的三个接线端子联接的。
三个接线端子分别为运行端、启动端和公共端,三者的位置必须判别准确才能接线。
冰箱压缩机国内外产品规格众多,三个接线端子位置各不相同。
国外压缩机一般都有标志,通常以M代表运行绕组,S代表启动绕组,C代表公共线。
国产压缩机目前尚无标志。
怎样正确识别压缩机绕组接线端子呢?下面介绍具体方法。
根据一般电冰箱电机绕组的电阻值规律,启动绕组的电阻值大于运行绕组电阻值。
如下图所示。
用万用表电阻档测量端子间电阻值,测得1和2端子间为24欧;2和3端子间为12欧;3和1间为36欧。
根据电阻值规律,1和2之间电阻值为启动绕组电阻值,2和3间为运行绕组电阻值,3和1之间是两个绕组电阻值之和。
由此可判断出,端子1为启动端, 2为公共端,3是运行端。
由此可总结出方便记忆的方法:
运行与启动端阻值最大;
启动与公共端阻值中等;
运行与公共端阻值最小。
