空调压缩机接线端子安装方法

图解空调压缩机的更换步骤1. 断开电源由于更换压缩机需要拆除接线端子上的连接 线,所以更换前应断开空调电源。

若使用电源插头 供电的空调可直接拔下电源插头，而使用空气开 关供电的空调应关闭开关使之断开。

2. 排空制冷剂更换压缩机时需要使用焊炬焊接吸气管和排 气管口，而系统内制冷剂(R 22或R 410A )遇到高 温明火会产生有毒气体，因此应将系统内制冷剂放空。

操作时可使用活动扳手松开室外机细管螺 母，如图1所示，系统内的制冷剂由螺母处向外冒 出。

待放置一定时间感觉气体变弱时，再取下细管 的螺母，使室外机二通阀和连接管道处与外界的 大气相通,这样可使系统内制冷剂完全放空。

①3.取下外壳和压缩机引线(1)使用十字改锥（螺丝刀）取下室外机上顶 盖和前侧盖的固定螺钉后，依次取下室外机上顶 盖和前侧盖；(2 )压缩机外面设有保温棉，找到固定线后取 下保温棉；(3 )由于压缩机底脚螺钉位于后侧盖内，因此□杜鹏还应当取下后侧盖。

用固定扳手或尖嘴钳松开压 缩机接线盖的固定螺母后，依次取下螺母和接线盖。

如图2、图3所示。

③4.取下压缩机(1)动火(取下排气管和吸气管）1)手摸室外机二通阀口，感觉无气体排出时，说明室外机系统内制冷剂已完全放出；2)使用焊炬加热压缩机排气管口，当看到管口烧到开始发红、焊接处焊料开始流动时,用钳子夹住连接铜管并向上提起，使连接管道从排气管 中拔出；3) 使用同样方法拔出压缩机吸气管的连接管道；4)拔出压缩机排气管和吸气管的管道后，再继续使用焊炬加热管道，让表面剩余焊料充分熔 化且流动直至掉下，使表面光滑，这样能顺利插入 新压缩机的管口。

如图4所示。

1^1Da to^ InformationA P P L -I A 7S I C E R E P A I R I N G④5 >将连接管道的管口表面处理光滑后，扳动 管道使之与压缩机的吸气管口和排气管口分开, 防止因温度过高时再次靠连。

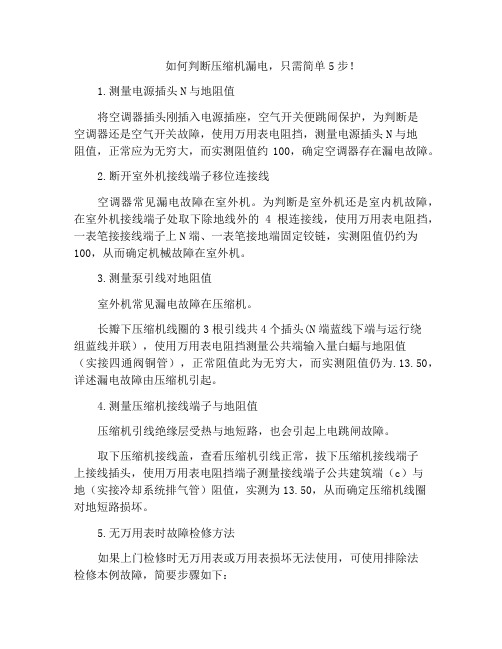

如何判断压缩机漏电，只需简单5步！1.测量电源插头N与地阻值将空调器插头刚插入电源插座，空气开关便跳闹保护，为判断是空调器还是空气开关故障，使用万用表电阻挡，测量电源插头N与地阻值，正常应为无穷大，而实测阻值约100，确定空调器存在漏电故障。

2.断开室外机接线端子移位连接线空调器常见漏电故障在室外机。

为判断是室外机还是室内机故障，在室外机接线端子处取下除地线外的4根连接线，使用万用表电阻挡，一表笔接接线端子上N端、一表笔接地端固定铰链，实测阻值仍约为100，从而确定机械故障在室外机。

3.测量泵引线对地阻值室外机常见漏电故障在压缩机。

长瓣下压缩机线圈的3根引线共4个插头(N端蓝线下端与运行绕组蓝线并联），使用万用表电阻挡测量公共端输入量白蝠与地阻值（实接四通阀铜管），正常阻值此为无穷大，而实测阻值仍为.13.50，详述漏电故障由压缩机引起。

4.测量压缩机接线端子与地阻值压缩机引线绝缘层受热与地短路，也会引起上电跳闸故障。

取下压缩机接线盖，查看压缩机引线正常，拔下压缩机接线端子上接线插头，使用万用表电阻挡端子测量接线端子公共建筑端（c）与地（实接冷却系统排气管）阻值，实测为13.50，从而确定压缩机线圈对地短路损坏。

5.无万用表时故障检修方法如果上门检修时无万用表或万用表损坏无法使用，可使用排除法检修本例故障，简要步骤如下：1.在室外机接线端子处断开4根连接线，并做好绝缘，再次上电试机，如果空气开关从不跳闸，说明故障在室外机。

2.恢复室外机接线端子上为的4根连接线，并取下电控盒内压缩机3根引线的4个插头，再次上电试机，如果空气开关不再跳闸，说明故障在涡轮机。

3.恢复电控盒内压缩机3根引线的4个插头，并取下压缩机接线端子上所3根引线插头，再次上电试机，如果空气开关不再跳闸，可确定压缩机损坏。

总结1.空调器上电跳闸或开机后跳闸，如为漏电故障，通常为压缩机线圈对地短路引起。

其他如室内外机连接线之间短路或绝缘层脱落、压缩机引线绝缘层受热与地引线短路、空气开关损坏等所三分之一比例较小。

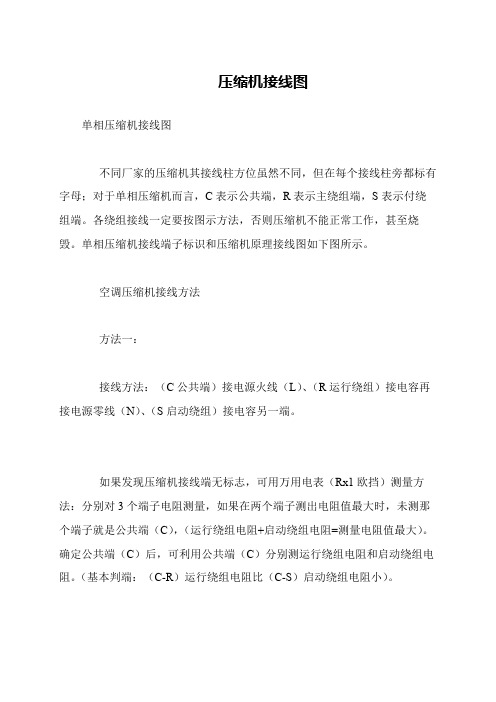

压缩机接线图
单相压缩机接线图
不同厂家的压缩机其接线柱方位虽然不同，但在每个接线柱旁都标有字母；对于单相压缩机而言，C表示公共端，R表示主绕组端，S表示付绕组端。

各绕组接线一定要按图示方法，否则压缩机不能正常工作，甚至烧毁。

单相压缩机接线端子标识和压缩机原理接线图如下图所示。

空调压缩机接线方法
方法一：
接线方法：（C公共端）接电源火线（L）、（R运行绕组）接电容再接电源零线（N）、（S启动绕组）接电容另一端。

如果发现压缩机接线端无标志，可用万用电表（Rx1欧挡）测量方法：分别对3个端子电阻测量，如果在两个端子测出电阻值最大时，未测那个端子就是公共端（C），（运行绕组电阻+启动绕组电阻=测量电阻值最大）。

确定公共端（C）后，可利用公共端（C）分别测运行绕组电阻和启动绕组电阻。

（基本判端：（C-R）运行绕组电阻比（C-S）启动绕组电阻小）。

转子、涡旋空调用压缩机基础知识及维修注意事项制冷压缩机是整个制冷系统的心脏，是制冷系统中最重要的，也是最复杂的一个部件。

压缩机在制冷系统里面的主要作用是把从蒸发器来的低温低压气体压缩成高温高压气体，为整个制冷循环提供源动力。

目前市场上生产的家用空调中主要使用的有活塞式、滚动转子式、涡旋式等三种压缩机。

一般情况下，3HP以下空调用的都是转子式压缩机。

压缩机工作原理与基本结构介绍转子式压缩机：偏心轴带动活塞环在泵体中旋转，压缩冷媒；涡旋式压缩机：偏心轴带动涡旋盘，使动盘在静盘中转动，压缩冷媒；活塞式压缩机：通过活塞与缸体的往复运动，压缩冷媒（略）。

空调器的工作原理压缩机引出线连接方法S：START（辅绕组 AUX WINDING）R：RUN（主绕组MAIN WINDING）C：COMMON（共通）RC：运转电容 RUNNING CAPACITOR转子式压缩机基本作用：压缩气体，产生高温高压的冷媒气体。

涡旋式压缩机涡旋压缩过程如何预防压缩机工程不良压缩机仓储运输注意事项室内防潮保管：还未装配到空调的压缩机，要放在室内保存，不要风吹日晒雨淋。

保管时温度在-10~65℃范围。

包装箱外罩防尘塑料袋，不能绝对阻止露天雨水侵入箱体。

★雨水侵入后果：----压缩机接线端子生锈，导电不良,或绝缘性能下降；----端子盖固定螺栓生锈，作业不便；----压缩机底座，接地螺钉等生锈。

两层放置时：压缩机整箱堆放不应超过两层，否则会压碎支撑木托，造成压缩机塌箱问题。

单台压缩机搬运方法拔胶塞顺序及异物防治拔胶塞顺序：排气管→吸气管原因：如果先拔吸气管胶塞，聚集在储液器滤网上的冷冻机油将随氮气喷出，所以先拔排气管胶塞；降低压缩机内氮气压力，缓解及消除喷油现象。

异物防止：1.异物来源：1)拔胶塞后从吸、排气管落入2)铜管烧焊过程中氧化皮、焊渣落入3)空调系统异物2.防治措施：1）加强生产现场管理2）铜管烧焊过程中操作手法及时间的控制3）保证空调系统清洁度几种品牌压缩机接线方式空气运行端子飞出绝缘耐压不良冰堵定转子间隙不良接错线压缩机脚垫的安装（主要针对旋转式压缩机）压缩机脚垫与压缩机地脚固定螺母之间必须保证一定的间隙，否则压缩机本身的振动容易通过地脚螺栓传递到底盘引起系统的振动大。

比泽尔压缩机接线方法比泽尔压缩机是一种常用的空气压缩机，广泛应用于汽车空调、冰箱、冷库等领域。

正确的接线方法对于确保压缩机的正常运转和安全使用至关重要。

本文将详细介绍比泽尔压缩机的接线方法，帮助您正确、安全地进行接线操作。

一、接线前的准备工作在进行比泽尔压缩机的接线之前，需要进行一些准备工作。

确保工作场所安全，通风良好，避免积水和杂物。

关闭压缩机的电源开关，并在进行操作时使用绝缘工具，以避免触电危险。

仔细阅读比泽尔压缩机的接线说明书，了解各个接线端子的功能和接线要求。

二、比泽尔压缩机接线方法1. 供电端子接线比泽尔压缩机通常有三个供电端子，分别为R、S、T。

接线时，需根据电源的相序和电压进行正确的接线。

一般来说，R端子连接电源的L1线，S端子连接电源的L2线，T端子连接电源的L3线。

如果是单相电源供电，则只需连接R和S两个端子即可。

2. 地线接线比泽尔压缩机的外壳上通常有一个明确标识的地线端子，需要将地线正确接入，以确保设备的安全使用。

通常，地线端子连接电源的N线或者接地线。

3. 控制端子接线比泽尔压缩机还包含一些控制端子，用于连接温度控制器、电磁阀等控制设备。

在接线时，需要根据具体的控制要求，将这些控制端子连接到相应的设备上。

确保接线牢固可靠，避免接触不良或者短路现象。

4. 电容器接线如果比泽尔压缩机配备了启动电容器和运行电容器，则需要根据电容器的参数和接线要求进行正确的接线。

启动电容器一般连接到起动继电器上，运行电容器连接到运行继电器上。

正确的电容器接线可以提高压缩机的启动效率和运行稳定性。

5. 控制电路接线在进行比泽尔压缩机的接线时，还需要注意控制电路的接线。

根据具体的使用需求，可能需要连接压力开关、排气阀、压缩机保护装置等设备。

确保这些控制电路的接线正确可靠，以确保设备的正常运转和安全使用。

三、接线后的检查工作在完成比泽尔压缩机的接线之后，需要进行一些检查工作，以确保接线的正确性和可靠性。

可编辑修改精选全文完整版维修空调有风险！知道这5点爆炸原因保你阖家安康空调安装维修除了高空作业危险外，使用劣质或假冷媒，或是操作不规范，同样存在高安全风险。

假冷媒可能混有可燃气体，会引发压缩机爆炸。

同时不规范的操作容易使空气进入系统中，而空气中的氧气是助燃气体，当满足一定条件时，氧气将起到助燃作用，发生化学反应而膨胀燃烧爆炸。

因此，在售后安装维修中，应禁止系统使用劣质冷媒和重点防范因违规操作而吸入空气，以免发生爆炸情况。

空调压缩机爆炸的原因有2种：物理爆炸和化学爆炸（一）物理爆炸当空调元器件生产加工不良或被腐蚀时，耐压会不足，承受的压力过高时就容易发生爆炸，如排气管消音器爆炸等。

（二）化学爆炸产生化学爆炸必须具备三个条件：可燃物、氧气、点火源1、可燃物——冷媒、润滑油及其他可燃物（杂质、甲烷）冷媒R22、R410a在常温常压下不具有可燃性，R32有微可燃性，但在高温高压下与空气或氧气混合达到一定比例时，就可能发生燃烧或爆炸。

另外，当混合气体中增加其他可燃气体时，燃爆极限增大。

但是，当增加其他不可燃气体时，燃爆极限减小，甚至变为不可燃。

冷媒R410a（R32：50%，R125a：50%）中的R125a，空气中的氧为助燃气体，氮气为阻燃气体。

2、氧气充冷媒前没有抽真空保压，把氧气当冷媒加入空调内或系统吸入大量空气。

3、点火源①压缩机接线端子打火,压缩机绕组绝缘层破坏打火。

点火源温度越高，作用时间越长，则爆炸极限范围越宽；可燃混合物压力升高，分子间距缩小，反应速度提高，范围扩大。

系统可燃混合物浓度接近化学爆炸浓度时，最容易点火。

②系统混入大量空气，温度压力剧烈上升③引起自燃。

对冷媒与空气的混合气体，只有当反应压力达一定值后，燃烧爆炸反应才能进行。

因此，安装和维修环节避免进入空气是预防爆炸的重要措施之一。

（压缩机爆炸图）安装环节该如何防范和正确操作呢？（一）安装不抽真空如果不抽真空，室内机连接管有空气，将导致进入系统中，而氧气是助燃其他，系统中有氧气的话可能会助燃导致爆炸。

现如今，由于科技大幅度提升了人们的生活水平，人们对于生活中的各种物品都非常挑剔，所以现代的工业设备都非常完备，在完备的背后，是一个一个零件运转的功能。

接线端子是其中用一个比较常见的一个，那么，什么是接线端子呢？接线端子就是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。

随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。

随着电子行业的发展，接线端子的使用范围越来越多，而且种类也越来越多。

用得最广泛的除了PCB板端子外，还有五金端子，螺帽端子，弹簧端子等等。

接线端子可以分为、欧式接线端子系列、插拔式接线端子系列、变压器接线端子、建筑物布线端子、栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列、穿墙式接线端子系列，光电耦合型接线端子系列、110端子、205端子、250端子、187端子、OD2.2圆环端子、2.5圆环端子、3.2圆环端子、4.2圆环端子、2圆环端子、6.4圆环端子、8.4圆环端子、11圆环端子、13圆环端子旗型系列端子和护套系列、各类环形端子、管形端子、接线端子、铜带铁带(2-03、4-03、4-04、6-03、6-04)等。

在空调中，也会有接线端子的身影出现，那么空调接线端子的相关规格是怎么样的呢？插拔式接线端子型号JTSA-10/20C由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。

此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。

插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。

插座也可以有装配扣位和锁定扣位。

装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。

各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。
