光纤收发器产品介绍什么是光纤收发器：光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器。
产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用;同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。
企业在进行信息化基础建设时，通常更多地关注路由器、交换机乃至网卡等用于节点数据交换的网络设备，却往往忽略介质转换这种非网络核心必不可少的设备。
特别是在一些要求信息化程度高、数据流量较大的政府机构和企业，网络建设时需要直接上连到以光纤为传输介质的骨干网，而企业内部局域网的传输介质一般为铜线，确保数据包在不同网络间顺畅传输的介质转换设备成为必需品。
光纤清洁指导光发射器件与接收器件极易受污垢和灰尘污染，会造成光路阻塞或降低性能。
只有保证光接头清洁才能保证有良好的系统性能。
1)用好的光纤(或接头如果是自己制作尾纤);劣质产品很可能会影响安装。
2)公司出厂的光纤设备都配有防尘帽，直到准备连接光纤线路时才可以将它们摘掉。
否则污垢与灰尘很容易污染光纤器件与光纤。
3)将摘下防尘帽用干净的塑料袋保存好，以便以后再安装时应用。
4)如果设备不再连接时，请将防尘帽盖好。
5)如果光纤设备被污染了，可以试着用吹风机或甲醇除尘。
拨码开关对以太网口通信方式进行设置，应先切断收发器电源，再调整开关位置。
如果带电设置，必须经断电再通电过程，使收发器内部集成电路进行上电复位，设置才能生效。
交换机端口统计参数说明高端交换机一般都提供丰富的端口数据帧统计功能，这些信息对于我们判断通信质量，链路状况，故障原因都能提供重要的依据。
我们以Cisco设备为例，其协议信息、端口统计指标就很多，多学习、了解一下每项指标的基本含义，以便于进一步的分析定位故障的原因。
示例：Switch#show interfaces fastethernet0/1FastEthernet0/1is down,line protocol is down除了connected和line protocol is up状态，其它状态都表明物理连接有问题。
光纤收发器技术规格书第一章设备清单第二章专用条款2.1技术参数2.1.1 千兆光纤收发器2.2第三章通用条款3.1资料和清单3.1.1 需提供的技术资料1.产品规格书2.技术服务方案3.备品备件3.1.2 设备到货时需提供的技术资料1、安装调试指南2、操作手册3、维护保养说明书4、有关外形图纸和照片、原理图和安装图等3.2技术服务与培训卖方的责任包括系统和设备供货、安装、调试、相关的技术服务，以及技术条款所规定的正常运转要求。
在产品安装和交付使用期间，卖方应对整个系统的开通负责。
卖方应承担因卖方实施方案缺陷引起的相关工程返工、变更或增加工作量的责任。
备品备件1、要求卖方提供系统维护所需的备件清单。
要求卖方提供易损耗部件清单，并标明其寿命和更换价格。
2、要求卖方提供质保期内备品备件的清单和计算方法，并标明其价格，应计入总价。
3、要求卖方提供质量保证期满后5年计算的备品备件清单，并提供备品备件的计算方法，不计入总价。
但卖方应承诺该时期单价不高于质保期内的报价。
3.3包装、运输、检验与验收3.3.1包装卖方须对设备进行结实的包装，并采取措施防潮、防尘、防蚀、防碰，以便经受大批货物的运输和装卸，保证货物安全到达现场且没有任何损坏。
凡因由于卖方对货物包装不善或标记不当导致货物损失、损坏或丢失时，或因此引起事故时，其一切责任由卖方承担。
3.3.2运输卖方必须负责把系统设备安全运输到采购方施工现场，凡因由于卖方对货物运输不当导致货物损失、损坏或丢失时，或因此引起事故时，其一切责任由卖方承担。
3.3.3检验合同中卖方提供的所有软件、设备、材料及技术文件运抵规定的交货地点后，采购方和卖方双方人员共同对其进行检查，并认真做好检验记录，双方签字。
采购方和卖方双方人员共同对其进行开箱前检查，以证实满足：1、合同对包装的要求；2、外观良好，运输途中未受损；3、编号、数量和名称与合同要求的货物清单核实无误。
所有设备到达施工现场后若发现材料、货物缺损等，均应由卖方无偿补齐或更换，并不得延误工期。
光纤收发器哪个发射，哪个接收？什么是单纤/双纤收发器当弱电工程遇到远距离传输时，通常会使用光纤。
因为光纤的传输距离很远，一般来说单模光纤的传输距离在10千米以上，而多模光纤的传输距离最高也能达到2千米。
而在光纤网络中，我们常常会使用到光纤收发器。
那么，光纤收发器怎么连?我们一起来了解下。
一、光纤收发器的作用①光纤收发器可以延长以太网传输距离，扩展以太网覆盖半径。
②光纤收发器可以在10M、100M或1000M以太网电接口和光接口之间进行转换。
③使用光纤收发器构造网络能够节省网络投资。
④光纤收发器使服务器、中继器、集线器、终端机与终端机之间的互连更加快捷。
⑤光纤收发器具有微处理器和诊断接口，可以提供各种数据链路性能信息。
二、光纤收发器有分哪个发射，哪个接收吗？在使用光纤收发器的时候，有很多朋友会遇到这样的疑问：1、光纤收发器一定要成对用吗?2、光纤收发器有没有分一个是收一个是发?还是随便只要是两个光纤收发器就可以组成一对使用?3、如果光纤收发器一定要成对使用的话，一对的话是不是一定是同样牌子跟型号?还是可以随便的牌子都可以组合使用呢？解答：光纤收发器作为光电转换设备一般是成对使用，但也可以出现光纤收发器与光纤交换机、光纤收发器与SFP收发器配对使用也都很正常，原则上只要光传输波长是一样的、信号封装格式是一样且都支持某种协议的即可实现光纤通讯。
一般单模双纤(正常通讯需要两根纤)收发器是不分发射端和接收端的，只要成对出现的就可以使用。
只有单纤收发器(正常通讯需要一根纤即可)才会有分发射端和接收端。
也就是说不同速率(百兆与千兆)、不同波长(1310nm与1300nm)都是不可以相互通讯的，除此以外，即使是同一个品牌的单纤收发器与双纤组成一对是不可以互通的。
那么问题来了，什么是单纤收发器，什么是双纤收发器呢？他们有什么区别？三、什么是单纤收发器？什么是双纤收发器？单纤收发器是指采用的是单模光缆，单纤收发器是只用一根芯，两端都接这根芯，两端的收发器采用不同的光波长，所以能在一根芯里传输光信号。

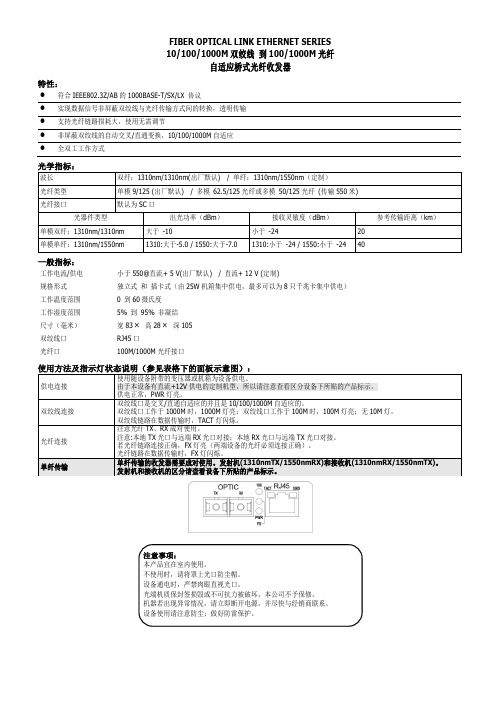

FIBER OPTICAL LINK ETHERNET SERIES10/100/1000M 双绞线 到100/1000M 光纤自适应桥式光纤收发器特性：●符合IEEE802.3Z/AB 的1000BASE-T/SX/LX 协议 ●实现数据信号非屏蔽双绞线与光纤传输方式间的转换，透明传输 ●支持光纤链路损耗大，使用无需调节 ●非屏蔽双绞线的自动交叉/直通变换，10/100/1000M 自适应 ● 全双工工作方式 光学指标：波长双纤：1310nm/1310nm(出厂默认) / 单纤：1310nm/1550nm （定制） 光纤类型单模9/125 (出厂默认) / 多模 62.5/125光纤或多模 50/125光纤 (传输550米) 光纤接口默认为SC 口 光器件类型出光功率（dBm ） 接收灵敏度（dBm ） 参考传输距离（km ） 单模双纤：1310nm/1310nm大于 -10 小于 -24 20 单模单纤：1310nm/1550nm 1310:大于-5.0 / 1550:大于-7.0 1310:小于 -24 / 1550:小于 -24 40 一般指标：工作电流/供电小于550@直流+ 5 V(出厂默认) / 直流+ 12 V (定制) 规格形式独立式 和 插卡式（由25W 机箱集中供电，最多可以为8只千兆卡集中供电） 工作温度范围0 到60摄氏度 工作湿度范围5% 到 95% 非凝结 尺寸（毫米）宽83 ╳ 高28 ╳ 深105 双绞线口RJ45口 光纤口 100M/1000M 光纤接口使用方法及指示灯状态说明（参见表格下的面板示意图）：供电连接使用随设备附带的变压器或机箱为设备供电。
由于本设备有直流+12V 供电的定制机型，所以请注意查看区分设备下所贴的产品标示。
供电正常，PWR 灯亮。
双绞线连接 双绞线口是交叉/直通自适应的并且是10/100/1000M 自适应的。
双绞线口工作于1000M 时，1000M 灯亮；双绞线口工作于100M 时，100M 灯亮；无10M 灯。
RS203千兆系列工业级光纤收发器使用说明书事先未征得深圳市源拓光电技术有限公司（以下简称源拓光电）的书面同意，任何人不得以任何方式拷贝或复制本文档中的任何内容。
源拓光电不做与本文档相关的任何保证，不做商业性、质量或特定用途适用性的任何隐含保证。
本文档中的信息随时可能变更，而不另行通知。
源拓光电保留对本出版物做修订而不通知任何个人或团体此类变更的权利。
深圳市源拓光电技术有限公司地址：深圳市宝安区石岩街道石龙仔社区森海诺科创大厦12楼网址：电话：+86-755-26641737传真：+86-755-26640197第1章产品介绍包装清单打开包装之后，请检查以下设备和附件，如有缺失，请与我们联系。
1.1.产品概述RS203千兆系列是针对风电，配网，交通，石油石化等工业领域需求而开发的导轨型工业级光纤收发器。
产品具有高速的包转发能力以及充裕的背板带宽，保证图像清晰，流畅的传输。
抗强振动的卡轨座，-40℃~+85℃极端环境温度适应能力及良好的EMC电磁兼容性能，使该系列产品具备在恶劣工业环境下稳定可靠工作的能力。
详细的机型配置表如下：机型配置表1.2.产品特点主要端口：提供千兆光口和千兆电口，电口支持10/100/1000Mbps自适应；电源特性：DC9-60V AC110-240V支持双电源输入，防反接保护功能；传输距离：电口0-100米；光口20km符合标准：IEEE802.3，IEEE802.3u，IEEE802.3z标准；安防抗扰：出色的防雷、防静电和抗电磁干扰能力，支持1路继电器告警输出；外观结构：IP40等级防护，高强度铝壳，DIN卡轨式安装，无风扇，低功耗设计；1.3.典型应用1.4.设备面板图正面板背面板和侧面板1：冗余电源输入端子和一组继电器端子2：DIN卡轨安装位置1.5.规格参数1.6.LED指示灯LED指示状态说明PWR 亮电源PWR连接运行正常灭电源PWR未连接或运行不正常L/A亮端口已建立有效的网络连接闪烁端口处于网络运行状态灭端口未建立有效的网络连接SPD10M/100/1000M 亮1000M工作模式（1000Base-T）灭10/100M工作模式第2章安装2.1.注意事项●在放置收发器时请注意稳定性，跌落将造成严重后果。
10/100M、10/100/1000M可远端管理型以太网光纤收发器用户使用手册安全注意事项在安装和使用本设备之前，请仔细阅读以下事项，我公司不对任何由于违反安全事项造成的损失承担责任。
光电转换器输出为不可见激光辐射，光口发射的激光可能对人眼造成一定的损害，任何时候不要向光口望去，不使用光口时，请插入光模块堵头。
光电转换器为集成化设备，内含精密器件，为避免严重冲击对其构成损害，请避免剧烈振动和碰撞，请自行拆卸或维修，在我公司技术人员同意和指导下需要拆卸或维修时，必须按照防静电程序进行操作。
为保护设备的安全与运行稳定性，在使用本设备时须提供良好的接地保护。
请勿擅自拆卸光电转换器，否则将可能造成不可恢复的损失。
我公司将擅自拆卸设备为自动放弃保修权力。
目录第一章 网管系统功能介绍--------------------------------------------------------------------1第二章 网管型光纤收发器硬件使用说明--------------------------------------------------2 一．网管卡使用说明------------------------------------------------------------------------2二．级联卡使用说明------------------------------------------------------------------------3三． 10M/100M光纤收发器卡使用说明-------------------------------------------------4四． 10M/100M/1000M光纤收发器卡使用说明---------------------------------------5五．网管机架使用说明---------------------------------------------------------------------6六．技术参数---------------------------------------------------------------------------------7第三章 网管型光纤收发器软件使用说明--------------------------------------------------8 一硬件平台及软件环境-------------------------------------------------------------------8二 安装管理软件---------------------------------------------------8三SNMP管理软件的使用说明----------------------------------------------------------11四WEB管理软件的使用说明-----------------------------------------------------------19五FTP使用说明 --------------------------------------------------------------------------22六CONSOLE使用说明 ------------------------------------------------------------------24第四章常见故障解答 --------------------------------------------------------------------------25第一章网管系统功能介绍10/100M、10/100/1000M可远端管理型光纤收发器是款高可靠、低成本的以太网传输媒体转换器，其作用是高效率地实现10M、100M、1000M以太网电口和光口之间的转换。

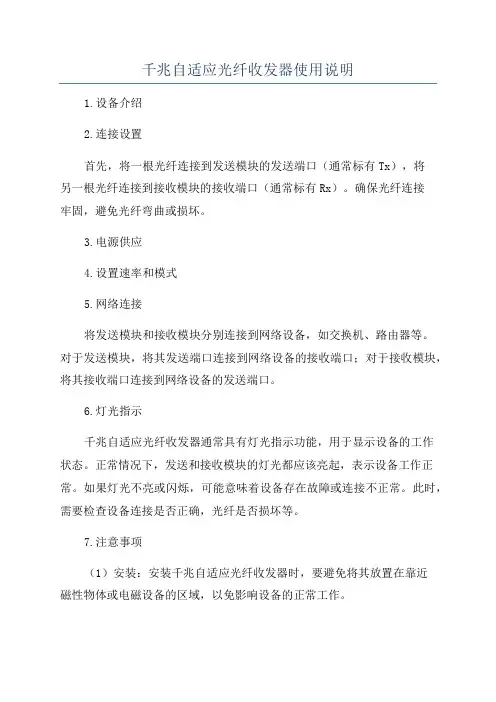

千兆自适应光纤收发器使用说明1.设备介绍2.连接设置首先，将一根光纤连接到发送模块的发送端口（通常标有Tx），将另一根光纤连接到接收模块的接收端口（通常标有Rx）。
确保光纤连接牢固，避免光纤弯曲或损坏。
3.电源供应4.设置速率和模式5.网络连接将发送模块和接收模块分别连接到网络设备，如交换机、路由器等。
对于发送模块，将其发送端口连接到网络设备的接收端口；对于接收模块，将其接收端口连接到网络设备的发送端口。
6.灯光指示千兆自适应光纤收发器通常具有灯光指示功能，用于显示设备的工作状态。
正常情况下，发送和接收模块的灯光都应该亮起，表示设备工作正常。
如果灯光不亮或闪烁，可能意味着设备存在故障或连接不正常。
此时，需要检查设备连接是否正确，光纤是否损坏等。
7.注意事项（1）安装：安装千兆自适应光纤收发器时，要避免将其放置在靠近磁性物体或电磁设备的区域，以免影响设备的正常工作。
（2）温度控制：千兆自适应光纤收发器在工作过程中会产生一定的热量，因此必须确保设备在适宜的温度范围内工作，一般在0°C-50°C之间。
过高的温度可能导致设备故障或损坏。
（3）防尘防潮：要注意保持设备的清洁和干燥，避免灰尘或水分进入设备内部，以免影响设备的正常工作。
（4）注意光纤连接：光纤连接时要注意不要弯曲光纤或造成光纤损坏，同时要避免连接松动或插头脱落，以免造成信号传输中断或质量下降。
总结：千兆自适应光纤收发器是一种高速网络传输设备，具有较高的传输速率和稳定性。
使用时需要正确连接设备并设置速率和模式，注意设备安装、温度控制、防尘防潮和光纤连接等方面的问题。
通过合理的使用和维护，可确保设备正常运行和高效的网络传输。
光纤收发器使用指导说明目前万科常用光纤收发器的光纤接口类型为SC接头一正解的接线次序下面先以NETLINK为例讲解二设备介绍左上角——亮时代表1000M速率右上角——亮时代表100M速率左中间——亮时代表已接上尾纤，闪烁代表正在传输数据右中间——亮时代表已接上网线，闪烁代表正在传输数据左下角——亮时代表已接入电源线右下角——亮时代表全双工速率，灭时代表半双工各种情况下指示灯状态。
1单独插电源时2连接网线时3单独连接光纤时4收发器正常工作时三故障讨论1 电源灯不亮，电源故障。
电源DC5V 2A2 Link灯不亮故障可能有以下故障a光纤是否已断；方法：可以用激光笔或是强光手电筒对一头照光，查看另一头是否有可见光。
b光纤线路损耗过大；用工程宝的测光功率计仪表检测。
光纤收发器或光模块在正常情况下的发光功率：单模20公里：－8DB—15DB之间；如果在光纤收发器的发光功率在－30DB――45DB之间，那么可以判断这个收发器有问题。
C 光纤插头是否插反d.跳线类型与设备接口匹配3 网络丢包严重可能故障如下：a收发器的电端口与网络设备接口，或两端设备接口的双工模式不匹配。
b双绞线与RJ-45头有问题。
c光纤连接问题，跳线是否对准设备接口，尾纤与跳线及耦合器不匹配4 时通时断现象a可能为光路衰减太大，此时用光功率计测量接收端的光功率，如果在接收灵敏范围附近1－2DB之内可基本判断为光路故障；b可能是交换故障，把交换机换成PCc 可能为收发器故障，把收发器两端接PC（不通过交换机），两端对PING没问题后，从一端向另一端传送一个较大文件（100M）以上，观察速度，如果速度慢（200M以下的文件传送15分钟以上），可基本判断为收发器故障。
5 通信一段时间后死机，断电后恢复。
此情况一般是交换机引起，6 收发器RJ45口与其他设备连接时，中间有交换机设备时使用平行双绞线；直接连设备后，使用交叉双绞线；7 Txlink 灯不亮A双绞线接错B 水晶头接触不良C设备没正常连接8 Txlink灯不闪烁却常亮传输距离过长或是直接与PC连接时兼容问题9 指示灯正常但无法传输断电重启。
产品名称: N-net 10/100M 自适应以太网光纤收发器N-net 10/100M 自适应以太网光纤收发器产品说明:N-net 10/100M 自适应以太网光纤收发器概述NT-1100/NT-1100S 10/100M 自适应以太网光纤收发器，可以将10/100Base-TX 的双绞线电信号和100Base-FX 的光信号进行相互转换。
它将网络的传输距离极限从铜线的100米扩展到100 公里（单模光纤）。
典型应用是以太网距离互连，例如小区机房与城域网的连接。
由于具有自适应的功能，在与交换机连接时，交换机不需要任何设置。
新增防雷功能，保证了设备的安全性。
外置电源、内置电源可选交流220V、直流-48V 可选N-net 10/100M 自适应以太网光纤收发器产品特性：自适应NT-1100/NT-1100S 具有10/100M 速率自适应，全/ 半双工自适应功能。
在网络升级时极大保护了原有的网络投资。
大容量缓存独有的缓存技术可以保证您的网络在数据传输及多媒体应用时表现得更为出色，缓存为2M。
N-net 10/100M 自适应以太网光纤收发器性能：N-net 10/100M 自适应以太网光纤收发器骨干特性符合：10Base-T 标准符合：100Base-TX/FX 标准符合：标准N-net 10/100M 自适应以太网光纤收发器端口传输速率光口:100Mbps 电口:10/100Mbps交叉线与直通线自动识别NT-1100/NT-1100S 与交换机或服务器等设备相连时，既可以使用交叉线也可以用直通线。
TX LINK/ACT 灯亮，表示链路连通正确。
N-net 10/100M 自适应以太网光纤收发器双工支持NT-1100/NT-1100S 支持全/半双工自适应，10/100M 自适应。
N-net 10/100M 自适应以太网光纤收发器网络线缆10/100Base-TX UTP 5 类线100Base-FX：多模光纤50/125 ，125 或100/140 μ m单模光纤125，125，9/125 或10/125 μmN-net 10/100M 自适应以太网光纤收发器传输距离10/100Base-TX ：100 米100Base-FX ： 2 公里（多模），25/40/60/100 公里（单模）N-net 10/100M 自适应以太网光纤收发器光接口特性：波长：1310nm（25公里、40公里、2 公里）1550nm（100 公里）1310nm（多模 2 公里）N-net 10/100M 自适应以太网光纤收发器LED显示：PWR：电源指示灯FX LINK/ACT ：光链路连接/ 活动状态指示灯TX LINK/ACT ：电链路连接/ 活动状态指示灯FX100：光口速率指示灯TX100：电口速度指示灯FDX：全、半双工指示灯N-net 10/100M 自适应以太网光纤收发器端口配置：1个RJ45 10/100Base-TX 端口1个SC/ST 多模/单模双工连接头N-net 10/100M 自适应以太网光纤收发器电源要求：外置电源：5VDC 1A 功耗：＜5W内置电源：220VAC、-48VDC功耗：＜5WN-net 10/100M 自适应以太网光纤收发器环境要求：工作温度范围：0℃～60℃储存温度范围：-40℃～85℃相对湿度：5%～90%尺寸：电源外置式：26mm×71mm× 94mm 电源内置式：40mm× 110mm× 140mm以太网光纤收发器以太网光纤收发器机架说明书（使用前先阅本说明书）目录第一章10/100M 光纤收发器说明书简介感谢您购买N-net 快速以太网光纤收发器！该收发器支持FX, 支持全双工或半双工工作模式，本手册适用于非网管型和可网管型10/100M 自适应多模/ 单模光纤收发器。
<一>10/100M光纤收发器使用说明使用光纤收发器之前请仔细阅读本手册，如有疑问请致电当地经销商或本公司。
一、概述光纤收发器是一种将以太网电信号转换成光信号或光信号转换成以太网电信号的光电转换设备，通过将电信号转换为光信号在多模或单模光纤上传输，突破了电缆传输距离短的限/制，使得以太网在保证高带宽传输的前提下，利用光纤介质实现几公里甚至上百公里的远距离传输。
使用光纤收发器构造网络能够节省网络投资。
使用光纤收发器是现在在网络设备价格昂贵的情况下，一种符合网络现状的良好的远距离传输解决方案。
图1-1 光纤收发器应用示意图二、产品特性1.内置高效交换内核，抑制广播风暴，实现流量控制，CRC差错校验；2.支持100Base-FX光纤传输标准，可与其他产品互连；3.支持SPANNING TREE构造容错网络4.10/100Mbps、全双工/半双工自动协商，可平滑升级；5.最远传输距离可达到120公里；6.内、外置电源的独立式收发器、插卡式收发器、十四槽和十六槽机箱，配置灵活；7.双电源容错机箱，热插拔模块，高可靠性；8.高速缓存容量：1M Bits；9.内置MAC地址缓存空间：1K；三、产品协议IEEE802.3 以太网标准IEEE802.3u 快速以太网标准IEEE802.3d Spanning Tree标准四、产品分类1.本类产品按外形结构可分为：桌面型内、外置电源独立式光纤收发器、插卡式光纤收发器、机架式光纤收发器；2.本类产品按使用光纤数量可分为：单纤收发器和双纤收发器；3.本类产品按使用光纤类型可分为：多模收发器和单模收发器；4.本类别产品传输速率为：10/100M自适应。
5.外置收发器可与十四槽机箱配套使用；插卡式收发器可与十六槽机箱配套使用。
各类型光纤收发器的面板结构图（仅供参考，产品真实外观以实物为准）如下：图1-2 各类型光纤收发器面板结构图五、指示灯状态说明六、安装与连接1．光纤收发器一般成对使用。
千兆自适应光纤收发器使用说明APT-1124 多模双纤系列APT-1124S 单模双纤系列一．概述双纤双向光纤收发器是用来将以太网的电信号转换成光信号的光电信号转换器，它的特点是收发器的RJ-45口可以自动识别对接设备端口速率并通过自动调整工作频率来与对接设备端口相匹配，其速度可以在10M,100M,1000M三个值来调整。
由于内置了独立的光端口，与工作模式，使其在工作时的稳定性及兼容性能均大幅提高。
APT-1124系列和APT-1124S系列是10/100/1000M自适应双纤双向光纤收发器，它完全符合IEEE802.3ab,IEEE802.3u,10BaseT,100Ba seTX,1000Base-TX,1000Base-SX,1000 Base-LX标准。
并已通过了信息产业部电信设备进网测试APT-1124系列是自适应千兆多模单纤收发器；APT-1124S是自适应千兆单模单纤收发器。
APT-1124的发送光信号波长是850nm，APT-1124S的发送光信号波长是1550nm，与1310nm；收发器有1个RJ45接口和1个SC单芯接口，分别用来连接双绞线和光纤。
单纤收发器有6个LED指示灯：POWER、SPDFX1000、SPDTX1000、FX Link/Act、TX Link/Act、Fdx。
二. 规格与特性说明△：符合 IEEE 802.3AB/Z IEEE 802.3u IEEE802.3X IEEE802.1Q 10BASE-T 100BASE-TX,1000BASE-TX,1000Base-SX,1000Base-LX 标准△：支持TCP/IP、PPPOE、DHCP、ICMP、NAT协议△：流控方式：全双工采用IEEE 802.3X，半双工采用Backpressure标准△：电端口支持自动协商功能，自动调整传输方式和传输速度△：端口支持Auto-MDI/MDIX自动翻转△：支持存储转发模式，cache容量256k△：支持电口的1000M模式或自适应模式的切换△：提供状态指示灯，外置电源（输出5V～50HZ1A）△：接口: 电气口: RJ45 光纤口: SC△：双绞线: 超5类，6类△：多模光纤: 50/125，62.5/125µm△：单模光纤: 8/125，8.3/125， 9/125µm△：工作温度: 0 ～ 50℃△：存储温度: -20 ～ 70℃△：湿度: 5% ～ 90%△：体积：26×70×94mm（高×宽×长）三.硬件安装请按以下步骤安装单纤双向光纤收发器：1．连接好光缆，注意两个收发器的TX与RX光纤链路相匹配，不能将两个线相同的端口(如RX与TX)直接相连2．将UTP跳线从网络设备连接到单纤收发器的RJ45接口，本收发器电口能自适应直通线或交叉线。
光纤收发器哪个发射，哪个接收？什么是单纤双纤收发器？当弱电工程遇到远距离传输时，通常会使用光纤。
因为光纤的传输距离很远，一般来说单模光纤的传输距离在10千米以上，而多模光纤的传输距离最高也能达到2千米。
而在光纤网络中，我们常常会使用到光纤收发器。
那么，光纤收发器怎么连?我们一起来了解下。
一、光纤收发器的作用①光纤收发器可以延长以太网传输距离，扩展以太网覆盖半径。
②光纤收发器可以在10M、100M或1000M以太网电接口和光接口之间进行转换。
③使用光纤收发器构造网络能够节省网络投资。
④光纤收发器使服务器、中继器、集线器、终端机与终端机之间的互连更加快捷。
⑤光纤收发器具有微处理器和诊断接口，可以提供各种数据链路性能信息。
二、光纤收发器有分哪个发射，哪个接收吗？在使用光纤收发器的时候，有很多朋友会遇到这样的疑问：1、光纤收发器一定要成对用吗?2、光纤收发器有没有分一个是收一个是发?还是随便只要是两个光纤收发器就可以组成一对使用?3、如果光纤收发器一定要成对使用的话，一对的话是不是一定是同样牌子跟型号?还是可以随便的牌子都可以组合使用呢？解答：光纤收发器作为光电转换设备一般是成对使用，但也可以出现光纤收发器与光纤交换机、光纤收发器与SFP收发器配对使用也都很正常，原则上只要光传输波长是一样的、信号封装格式是一样且都支持某种协议的即可实现光纤通讯。
一般单模双纤(正常通讯需要两根纤)收发器是不分发射端和接收端的，只要成对出现的就可以使用。
只有单纤收发器(正常通讯需要一根纤即可)才会有分发射端和接收端。
也就是说不同速率(百兆与千兆)、不同波长(1310nm与1300nm)都是不可以相互通讯的，除此以外，即使是同一个品牌的单纤收发器与双纤组成一对是不可以互通的。
那么问题来了，什么是单纤收发器，什么是双纤收发器呢？他们有什么区别？三、什么是单纤收发器？什么是双纤收发器？单纤收发器是指采用的是单模光缆，单纤收发器是只用一根芯，两端都接这根芯，两端的收发器采用不同的光波长，所以能在一根芯里传输光信号。
双纤双向1000M光纤收发器说明书一、概述
天津三格电子的FT1100GE 10/100/1000自适应以太网光纤收发器针对在5类线电缆的传输距离和覆盖范围方面已不能适应实际网络环境的需要，能让您的以太网络突破传统的局限，使传输距离不再受100米的限制。
能够实现10/100/1000双绞线与1000Base-SX/LX光缆之间数据通讯，不仅可以延长传输距离，而且还具有隔离保护、数据保密性好、工作稳定、易于维护等诸多优点。
由于具有自适应的功能，在与交换机连接时，交换机不需要任何设置。
本公司设计的收发器采用进口原装芯片，高质量光模块，性能稳定可靠。
二、规格与特性
标准：IEEE802.3AB/Z，IEEE802.3u IEEE802.3x IEEE802.1Q 100Base-TX，1000Base-TX
1000Base-SX 1000Base-LX。
接口：电口，RJ45 ；光口，SC。
传输速率：光口1.25Gbps；电口
10/100/1000Mbps自适应。
通信方式、距离：全双工/ 半双工，30km
网线：五类双绞线。
光纤：SC口，单模，双纤，1310nm。
电源：直流5V，1A。
环境温度：-10---60℃
存储温度、湿度：-20---50℃，5%---90%
湿度：体积：长120mm 宽85mm 高25mm
三、安装方法
1、连接光纤，光纤需要交叉连接，收发器A的
RX接收发器B的TX，收发器A的TX接收发
器B的RX。
2、接网线，网线可以是直连型，
也可以是交叉型，电口可以自适应两种网线。
3、上电。
四、LED指示灯
1000：表示电口速率，灯亮为1000Mbps连
接成功，灯闪烁为数据传输；
100：表示电口速率，灯亮为10/100Mbps连
接成功，灯闪烁为数据传输；
FDX：亮为双工，灭为半双工，闪烁为半双
且有数据冲突。
FX：灯亮表示光口连接成功，灯灭表示连
接失败；闪烁表示正在连接或者有数据正在传
输。
SD：灯亮表示有光信号，灭表示光纤拔出。
PWR：灯亮表示电源工作。
五、光纤参数
单模、SC口、双纤，波长1310nm。
六、装修清单
AC220V/DC5V电源适配器一个，使用说明
书一份（含销售日期，作为保修的依据），收发
器一台。
七、注意事项
光纤与光模块不用时候应该用注意防潮、防
尘。
更换电源适配器需要注意输出为直流5V。
