第二节平面静定桁架的内力计算桁架是工程中常见的一种杆系结构，它是由若干直杆在其两端用铰链连接而成的几何形状不变的结构。

桁架中各杆件的连接处称为节点。

由于桁架结构受力合理，使用材料比较经济，因而在工程实际中被广泛采用。

房屋的屋架（见图3－10）、桥梁的拱架、高压输电塔、电视塔、修建高层建筑用的塔吊等便是例子。

图3－10房屋屋架杆件轴线都在同一平面内的桁架称为平面桁架（如一些屋架、桥梁桁架等），否则称为空间桁架（如输电铁塔、电视发射塔等）。

本节只讨论平面桁架的基本概念和初步计算，有关桁架的详细理论可参考“结构力学”课本。

在平面桁架计算中，通常引用如下假定：１）组成桁架的各杆均为直杆；２）所有外力（载荷和支座反力）都作用在桁架所处的平面内，且都作用于节点处；３）组成桁架的各杆件彼此都用光滑铰链连接，杆件自重不计，桁架的每根杆件都是二力杆。

满足上述假定的桁架称为理想桁架，实际的桁架与上述假定是有差别的，如钢桁架结构的节点为铆接（见图3－11）或焊接，钢筋混凝土桁架结构的节点是有一定刚性的整体节点，图3－11 钢桁架结构的节点它们都有一定的弹性变形，杆件的中心线也不可能是绝对直的，但上述三点假定已反映了实际桁架的主要受力特征，其计算结果可满足工程实际的需要。

分析静定平面桁架内力的基本方法有节点法和截面法，下面分别予以介绍。

一、节点法因为桁架中各杆都是二力杆，所以每个节点都受到平面汇交力系的作用，为计算各杆内力，可以逐个地取节点为研究对象，分别列出平衡方程，即可由已知力求出全部杆件的内力，这就是节点法。

由于平面汇交力系只能列出两个独立平衡方程，所以应用节点法往往从只含两个未知力的节点开始计算。

例3－8 平面桁架的受力及尺寸如图3－12ａ所示，试求桁架各杆的内力。

图3－12 例3－8图解：（1）求桁架的支座反力以整体桁架为研究对象，桁架受主动力2F以及约束反力、、作用，列平衡方程并求解：，＝０，２×－＝０，＝，＋－２＝０，＝2－=（2）求各杆件的内力设各杆均承受拉力，若计算结果为负，表示杆实际受压力。

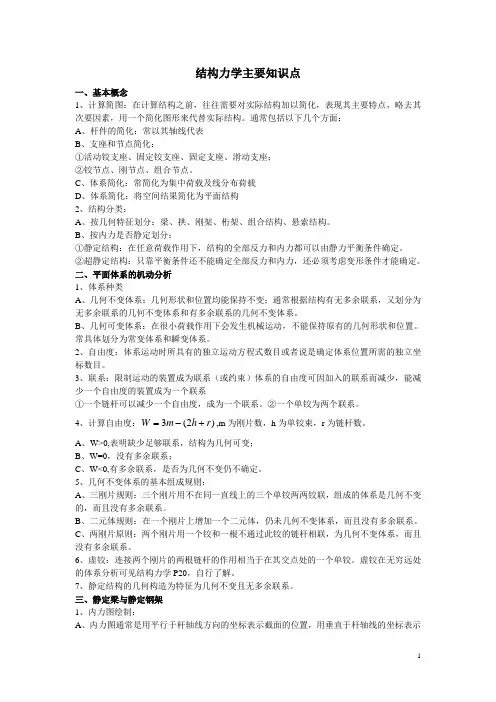

结构力学主要知识点一、基本概念1、计算简图：在计算结构之前，往往需要对实际结构加以简化，表现其主要特点，略去其次要因素，用一个简化图形来代替实际结构。

通常包括以下几个方面：A 、杆件的简化：常以其轴线代表B 、支座和节点简化：①活动铰支座、固定铰支座、固定支座、滑动支座；②铰节点、刚节点、组合节点。

C 、体系简化：常简化为集中荷载及线分布荷载D 、体系简化：将空间结果简化为平面结构2、结构分类：A 、按几何特征划分：梁、拱、刚架、桁架、组合结构、悬索结构。

B 、按内力是否静定划分：①静定结构：在任意荷载作用下，结构的全部反力和内力都可以由静力平衡条件确定。

②超静定结构：只靠平衡条件还不能确定全部反力和内力，还必须考虑变形条件才能确定。

二、平面体系的机动分析1、体系种类A 、几何不变体系：几何形状和位置均能保持不变；通常根据结构有无多余联系，又划分为无多余联系的几何不变体系和有多余联系的几何不变体系。

B 、几何可变体系：在很小荷载作用下会发生机械运动，不能保持原有的几何形状和位置。

常具体划分为常变体系和瞬变体系。

2、自由度：体系运动时所具有的独立运动方程式数目或者说是确定体系位置所需的独立坐标数目。

3、联系：限制运动的装置成为联系（或约束）体系的自由度可因加入的联系而减少，能减少一个自由度的装置成为一个联系①一个链杆可以减少一个自由度，成为一个联系。

②一个单铰为两个联系。

4、计算自由度：)2(3r h m W +-=,m 为刚片数，h 为单铰束，r 为链杆数。

A 、W>0,表明缺少足够联系，结构为几何可变；B 、W=0，没有多余联系；C 、W<0,有多余联系，是否为几何不变仍不确定。

5、几何不变体系的基本组成规则：A 、三刚片规则：三个刚片用不在同一直线上的三个单铰两两铰联，组成的体系是几何不变的，而且没有多余联系。

B 、二元体规则：在一个刚片上增加一个二元体，仍未几何不变体系，而且没有多余联系。

5.2 《结构力学》静定桁架和组合结构的内力分析-知识点归纳总结一、桁架按几何组成特征分类（1）简单桁架：由基础或一个基本铰结三角形依次增加二元体形成；（2）联合桁架：由几个简单桁架按几何不变体系的几何组成规则形成；（3）复杂桁架：不是按简单桁架或联合桁架几何组成方式形成。

二、桁架计算的结点法1、取隔离体截取桁架结点为隔离体，作用于结点上的各力（包括外荷载、反力和杆件轴力）组成平面汇交力系，存在两个独立的平衡方程，可解出两个未知杆轴力。

采用结点法计算桁架时，一般从内力未知的杆不超过两个的结点开始依次计算。

计算时，要注意斜杆轴力与其投影分力之间的关系（图1）：图1式中，为杆件长度，和分别为杆件在两个垂直方向的投影长度；为杆件轴力，和分别为轴力在两个相互垂直方向的投影分量。

结点法一般适用于求简单桁架中所有杆件轴力。

2、特殊杆件（如零杆、等力杆等）的判断L 形结点（图2a ）：呈L 形汇交的两杆结点没有外荷载作用时两杆均为零杆。

T 形结点（图2b ）：呈T 形汇交的三杆结点没有外荷载作用时，不共线的第三杆必为零杆，而共线的两杆内力相等且正负号相同（同为拉力或同为压力）。

X 形结点（图2c ）：呈X 形汇交的四杆结点没有外荷载作用时，彼此共线的杆件轴力两两相等且符号相同。

K 形结点（图2d ）：呈K 形汇交的四杆结点，其中两杆共线，而另外两杆在共线杆同侧且夹角相等。

若结点上没有外荷载作用，则不共线杆件的轴力大小相等但符号相反（即一杆为拉力另一杆为压力）。

Y 形结点（图2e ）：呈Y 形汇交的三杆结点，其中两杆分别在第三杆的两侧且夹角相等。

若结点上没有与第三杆轴线方向倾斜的外荷载作用，则该两杆内力大小相等且符号相同。

对称桁架在正对称荷载下，在对称轴两侧的对称位置上的杆件，应有大小相等、性质相y N x x yF F F l l l ==l x l y l N F x F y F同（同为拉杆或压杆）的轴力；在反对称荷载下，在对称轴两侧的对称位置上的杆件，应有大小相等、性质相反（一拉杆一压杆）的轴力。

§3-2 静定平面桁架1. 教学内容和要求本节主要学习静定平面桁架结构的受力特点和结构特点以及桁架结构的内力计算方法——结点法、截面法、联合法。

通过学习，熟练掌握桁架结构计算的方法，能够判断零杆、计算桁架的轴力。

2. 主要内容1. 桁架的结构特点2. 结点法(1)3. 结点法(2)4. 结点法(3)5. 结点法(4)6. 截面法(1)7. 截面法(2)8. 联合法3. 学习指导桁架内力计算中主要是应用平面力系的平衡方程，因此，应正确理解平衡方程的特点和结构的受力特点，最关键的是利用力系的可解条件，从而使问题可解。

学习中应注重理解方法特点，多做练习、分析，从而达到灵活应用。

4. 参考资料《结构力学教程(Ⅰ)》P39～P493.2.1 静定平面桁架的特点1. 静定平面桁架：由若干直杆在两端铰接组成的静定结构。

桁架在工程实际中得到广泛的应用，但是，结构力学中的桁架与实际有差别，主要进行了以下简化：(1)所有结点都是无摩擦的理想铰；(2)各杆的轴线都是直线并通过铰的中心；(3)荷载和支座反力都作用在结点上。

2. 桁架的受力特点桁架的杆件都在两端受轴向力，因此，桁架中的所有杆件均为二力杆。

3. 桁架的分类简单桁架：由一个基本铰接三角形开始，逐次增加二元体所组成的几何不变体。

（图3-11a）联合桁架：由几个简单桁架，按两刚片法则或三刚片法则所组成的几何不变体。

（图3-11b）复杂桁架：不属于前两种的桁架。

（图3-11c）图3-11a图3-11b图3-11c4.桁架内力计算的方法结点法、截面法、联合法。

3.2.2 结点法结点法：截取桁架的一个结点为脱离体计算桁架内力的方法。

结点上的荷载、反力和杆件内力作用线都汇交于一点，组成了平面汇交力系，因此，结点法是利用平面汇交力系求解内力的。

※结点平衡的特殊情，常见的以下几种情况可使计算简化：图3-12a１图３－12ａ2图3-12b １．零杆的判定：（1）不共线的两杆结点，当无荷载作用时，则两杆内力为零(图3-12a１),N1=N2=0。
