结构力学——5静定平面桁架

第5章静定平面桁架复习思考题1．桁架的计算简图作了哪些假设？它与实际的桁架有哪些差别？答：（1）桁架的计算简图假设①各结点都是无摩擦的理想铰；②各杆轴都是直线，并在同一平面内且通过铰的中心；③荷载只作用在结点上并在桁架的平面内。

（2）桁架的计算简图与实际桁架的差别①结点的刚性。

②各杆轴线不可能绝对平直，在结点处也不可能准确交于一点。

③非结点荷载（例如杆件自重、风荷载等）。

④结构的空间作用，等等。

2．如何根据桁架的几何构造特点来选择计算顺序？答：根据桁架的几何构造特点来选择计算顺序的方法（1）找出零杆根据节点的几何特征和外部受力特点判断出零杆。

（2）选择合适的方法求解桁架①用节点法解简单桁架时，在求出支座反力后，可按与几何组成相反的顺序，从最后的结点开始，依次倒算回去，便能顺利地用结点法求出所有杆件的内力。

②求解联合桁架时，用结点法将会遇到未知力超过两个的结点，可以先用截面法将联合杆件的内力求出，再用结点法求解其它杆件的内力。

③求解复杂桁架时，根据桁架的几何构造特点看，可先算出截面单杆的内力，再选择合适的计算方法求解剩余杆的内力。

3．在结点法和截面法中，怎样尽量避免解联立方程？答：在结点法和截面法中，尽量避免解联立方程的方法：（1）采用结点法时，为避免解联立方程，可改选投影轴方向或者改用力矩平衡方程（向力的汇交点取矩）。

（2）采用截面法时，使用力矩法的关键在于选取合理的力矩中心，因此应尽量选取多力汇交点作为力矩中心；使用投影法的过程中，应尽量选择多个力所在方向作为力分解的坐标轴。

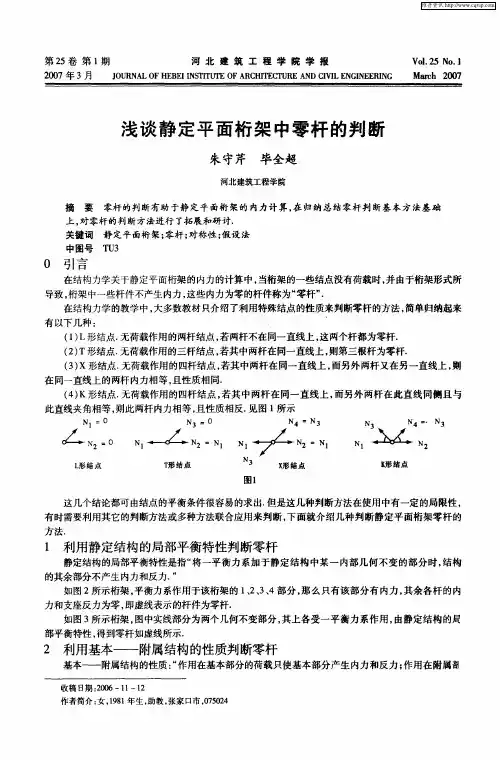

4．零杆既然不受力，为何在实际结构中不把它去掉？答：在实际结构中不把零杆去掉的原因：（1）在实际结构中，工况更复杂，荷载不是一成不变的，荷载改变后，“零杆”可能变为非零杆。

因此，为了保证结构的几何形状在任何载荷作用下都不会改变，零杆不能从桁架中除去。

（2）在理想桁架（做了诸多假设）中“零杆”才是零杆，而实际结构中，零杆的内力也不是零，只是较小而已。

第二节平面静定桁架的内力计算桁架是工程中常见的一种杆系结构，它是由若干直杆在其两端用铰链连接而成的几何形状不变的结构。

桁架中各杆件的连接处称为节点。

由于桁架结构受力合理，使用材料比较经济，因而在工程实际中被广泛采用。

房屋的屋架（见图3－10）、桥梁的拱架、高压输电塔、电视塔、修建高层建筑用的塔吊等便是例子。

图3－10房屋屋架杆件轴线都在同一平面内的桁架称为平面桁架（如一些屋架、桥梁桁架等），否则称为空间桁架（如输电铁塔、电视发射塔等）。

本节只讨论平面桁架的基本概念和初步计算，有关桁架的详细理论可参考“结构力学”课本。

在平面桁架计算中，通常引用如下假定：１）组成桁架的各杆均为直杆；２）所有外力（载荷和支座反力）都作用在桁架所处的平面内，且都作用于节点处；３）组成桁架的各杆件彼此都用光滑铰链连接，杆件自重不计，桁架的每根杆件都是二力杆。

满足上述假定的桁架称为理想桁架，实际的桁架与上述假定是有差别的，如钢桁架结构的节点为铆接（见图3－11）或焊接，钢筋混凝土桁架结构的节点是有一定刚性的整体节点，图3－11 钢桁架结构的节点它们都有一定的弹性变形，杆件的中心线也不可能是绝对直的，但上述三点假定已反映了实际桁架的主要受力特征，其计算结果可满足工程实际的需要。

分析静定平面桁架内力的基本方法有节点法和截面法，下面分别予以介绍。

一、节点法因为桁架中各杆都是二力杆，所以每个节点都受到平面汇交力系的作用，为计算各杆内力，可以逐个地取节点为研究对象，分别列出平衡方程，即可由已知力求出全部杆件的内力，这就是节点法。

由于平面汇交力系只能列出两个独立平衡方程，所以应用节点法往往从只含两个未知力的节点开始计算。

例3－8 平面桁架的受力及尺寸如图3－12ａ所示，试求桁架各杆的内力。

图3－12 例3－8图解：（1）求桁架的支座反力以整体桁架为研究对象，桁架受主动力2F以及约束反力、、作用，列平衡方程并求解：，＝０，２×－＝０，＝，＋－２＝０，＝2－=（2）求各杆件的内力设各杆均承受拉力，若计算结果为负，表示杆实际受压力。

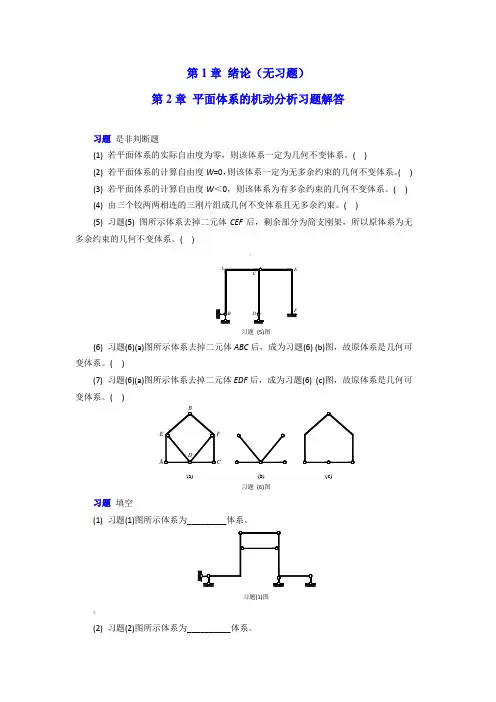

第1章绪论（无习题）第2章平面体系的机动分析习题解答习题是非判断题(1) 若平面体系的实际自由度为零，则该体系一定为几何不变体系。

( )(2) 若平面体系的计算自由度W=0，则该体系一定为无多余约束的几何不变体系。

( )(3) 若平面体系的计算自由度W＜0，则该体系为有多余约束的几何不变体系。

( )(4) 由三个铰两两相连的三刚片组成几何不变体系且无多余约束。

( )(5) 习题(5) 图所示体系去掉二元体CEF后，剩余部分为简支刚架，所以原体系为无多余约束的几何不变体系。

( )：习题(5)图(6) 习题(6)(a)图所示体系去掉二元体ABC后，成为习题(6) (b)图，故原体系是几何可变体系。

( )(7) 习题(6)(a)图所示体系去掉二元体EDF后，成为习题(6) (c)图，故原体系是几何可变体系。

( )(a)(b)(c)习题(6)图习题填空(1) 习题(1)图所示体系为_________体系。

习题(1)图》(2) 习题(2)图所示体系为__________体系。

习题2-2(2)图(3) 习题(3)图所示4个体系的多余约束数目分别为_______、________、__________、__________。

习题(3)图(4) 习题(4)图所示体系的多余约束个数为___________。

习题(4)图(5) 习题(5)图所示体系的多余约束个数为___________。

}习题(5)图(6) 习题(6)图所示体系为_________体系，有_________个多余约束。

习题(6)图(7) 习题(7)图所示体系为_________体系，有_________个多余约束。

习题(7)图习题对习题图所示各体系进行几何组成分析。

(a)(b)、(c)(d)(e)(f)(h)(g)(i)(j)(k)(l)习题图第3章 静定梁与静定刚架习题解答习题 是非判断题(1) 在使用内力图特征绘制某受弯杆段的弯矩图时，必须先求出该杆段两端的端弯矩。

第一章1-1什么是结构：房屋、桥梁、隧道、大坝等用以担负预定任务、支撑荷载的建筑物。

结构力学的研究对象主要是杆系结构，其主要任务是:1、研究结构在荷载等因素作用下的内里和位移的计算。

2、研究结构的稳定计算，以及在动力荷载作用下的动力反应。

3、研究结构的组成规则和合理形式等问题。

1-2什么是荷载：作用在结构上的主动力。

按作用时间分：恒载和活载按作用位置分：固定荷载和移动荷载按产生的动力效应大小：静力荷载和动力荷载静力荷载：是指大小、方向和位置不随时间变化或者变化很缓慢的荷载，它不致结构产生显著的加速度，因而可以略去惯性力的影响。

动力荷载：是指随时间迅速变化的荷载，它将引起结构振动，使结构产生不容忽视的加速度，因而必须考虑惯性力的影响。

1-4什么是结构的计算简图：对实际结构加以简化，表现其主要特点，略去次要因素，用一个简化的图形来代替实际结构，这个图形就是结构的计算简图。

如何结构的计算简图：1杆件的简化：常以其轴线代表。

2支座和结点简化：3荷载的简化：常简化为集中荷载及线分布荷载。

4体系的简化：将空间结构转化为平面结构。

1-5支座：把结构和基础联系起来的装置。

1）活动铰支座2）固定铰支座3）固定支座4）滑动支座结点：结构中杆件相互连接处。

刚结点、铰结点、组合结点。

1-6按照几何特征分：杆系结构、薄壁结构、实体结构杆系结构受力特性：梁：是一种受弯构件，轴线通常为直线，当荷载垂直于梁轴线时，横截面上的内力只有弯矩和剪力，没有轴力。

拱：拱的轴线为曲线且在竖向荷载作用下会产生水平反力（推力），这使得拱比跨度、荷载相同的梁的弯矩及剪力都要小，而有较大的轴向压力。

刚架：由直杆组成并具有刚结点，各杆均为受弯杆，内力通常是弯矩、剪力、轴力都有桁架：由直杆组成，但所有结点均为铰结点，当只受到作用于结点的集中荷载时各杆只产生轴力组合结构：由桁架和梁或者桁架和钢架组合在一起的结构有些只受轴力，另一些同时还承受着弯矩和剪力悬索结构：主要承重构件为悬挂于塔、柱上的缆索，只受轴向拉力。

第五章静定平面桁架§5-1 概述梁刚架：受载后主要弯矩，应力不均匀（变截面；截面形式工形拱式结构：M小N大，应力分布比较均匀；施工复杂，需要坚固的结构支承桁架：M小，应力分布均匀，适用于较大空间，用料省自重轻大跨屋架、托架、吊车梁、南京长江大桥主体结构一、桁架定义：桁架：由若干直杆在其两端全用铰连接而成的结构，当荷载只作用在结点上时，各杆只有N，截面上的应力分布均匀，可以充分发挥材料的作用。
