漆包线基础知识培训资料漆包线介绍一.概述漆包线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。
但要生产出即符合标准要求，又满足客户要求的产品并不容易，它受原材料质量，工艺参数，生产设备，环境等因素影响，因此，各种漆包线的质量特性各不相同，但都具备机械性能，化学性能，电性能，热性能四大性能。
概念及分类1.什么是电磁线？电磁线是一种具有绝缘层的电线，它是以绕组形式来实现电磁能的转化，又称为绕组线。
2.分类：2.1 按导体材料可分为：铜，铝，合金2.2按绝缘材料可分为：漆包线，绕包线，无机绝缘线2.3按导体形状可分为：圆线，扁线，异型线3.漆包线的分类3.1按绝缘材料分3.1.1缩醛漆包线3.1.2聚西酯漆包线3.1.3聚氨酯漆包线3.1.4改性聚酯漆包线3.1.5聚酯亚胺漆包线3.1.6聚酯亚胺/聚酰胺酰亚胺漆第 1 页 共 9 页包线3.1.7聚酰亚胺漆包线3.2按漆包线的用途可分：3.2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。
变压器等工作场合的绕组线如;聚酯漆包线，改性聚酯漆包线。
3.2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。
如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯亚胺/聚酰胺酰亚胺复合漆包线。
3.2.3特殊用途的漆包线；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：聚氨酯漆包线（直焊性），自粘性漆包线3.3按导体材料分：铜线，铝线，合金线。
3.4按材料形状分：圆线，扁线，空心线。
3.5按绝缘厚度分：圆线：薄漆膜-1 厚漆膜-2 加厚漆膜-3扁线：普通漆膜-1 加厚漆膜-2二.型号，代号：及产品表示方法1.符号，代号1.1系列代号：漆包绕组成：Q1.2导体材料：铜导体：T（省略）铝导体：L1.3绝缘材料：油性类漆：Y（省略）聚酯类漆：Z改性聚酯类漆：Z（G）缩醛类漆：Q聚氨酯类漆：A聚酰胺漆：X聚酰亚胺漆：Y环氧漆：H聚酯亚胺漆：ZY聚酰胺酰亚胺：XY1.4导体的特性：扁线：B圆线：Y（省略）1.5漆膜厚度：圆线：薄漆膜-1 厚漆膜-2 加厚漆膜-3扁线：普通漆膜-1 加厚漆膜-21.6热级用／XXX表示2.型号第 2 页 共 9 页2.1漆包线产品型号是采用汉语拼音字母和阿拉伯数字组合的方法命名：其组成包括下列几个部份。
漆包线的命名、耐热等级、性能及用途基本认识一、漆包线的概念漆包线是在导体的表面涂一种或几种绝缘涂料，经烘焙、冷却后形成一种带绝缘层的电线。
漆包线是电磁线(绕组线)的一个品种，电磁线是用于电磁感应的电线。
在物理学中指出，在通电导体的周围会产生磁场，运动导体在磁场中切割磁力线会产生电流，这就是电磁感应现象。
因此漆包线的最终目的是实现电能、磁能和动能三者之间的相互转化(如下图所示)。
○1机械能→磁场能→电能○2电能→磁场能→电能○3电能→磁场能→机械能○4电能→磁场能二、漆包线的命名漆包线的命名由以下部分组成○1漆包线代号：Wire----W Qi BaoXian----Q○2漆膜品种：缩醛：PVF （Polyvinyl Formal）对应的漆包线名称：PVF聚脂：PE (Polyester) PEW聚氨脂：PU (Polyurethane) UEW聚脂亚胺：PEI (Polyester-imide) EIW聚酰胺酰亚胺： PAI (Polyamide-imide) AIW○3耐热等级：标上热级代号如”F-155º”○4漆膜厚度：“0”特厚，“1”厚漆膜，“2”薄漆膜，“3”薄漆膜○5颜色：红色“R”，绿色“G”蓝色“B”自然色“N”例如：2UEWF 0.45(R)表示直径0.45mm薄漆膜155级红色聚胺酯漆包线0DFWF 0.85表示直径为0.85mm厚漆膜200级耐冷媒漆包线。
三、漆包线的耐热等级漆包线耐热等级为漆包线能长时间（20000h以上）正常工作的环境温度，目前漆包线热级区分如四、漆包线的性能及用途漆包线广泛用于工业生产、家用电器等行业中，各种漆包线的主要性能及用途如下：。

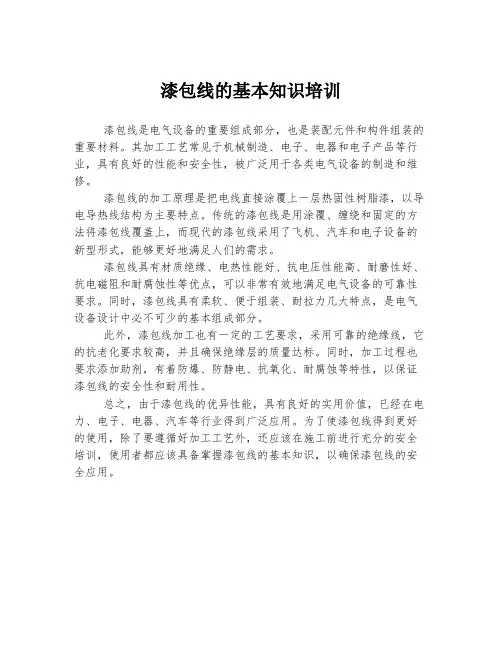

漆包线的基本知识培训
漆包线是电气设备的重要组成部分，也是装配元件和构件组装的重要材料。
其加工工艺常见于机械制造、电子、电器和电子产品等行业，具有良好的性能和安全性，被广泛用于各类电气设备的制造和维修。
漆包线的加工原理是把电线直接涂覆上一层热固性树脂漆，以导电导热线结构为主要特点。
传统的漆包线是用涂覆、缠绕和固定的方法将漆包线覆盖上，而现代的漆包线采用了飞机、汽车和电子设备的新型形式，能够更好地满足人们的需求。
漆包线具有材质绝缘、电热性能好、抗电压性能高、耐磨性好、抗电磁阻和耐腐蚀性等优点，可以非常有效地满足电气设备的可靠性要求。
同时，漆包线具有柔软、便于组装、耐拉力几大特点，是电气设备设计中必不可少的基本组成部分。
此外，漆包线加工也有一定的工艺要求，采用可靠的绝缘线，它的抗老化要求较高，并且确保绝缘层的质量达标。
同时，加工过程也要求添加助剂，有着防爆、防静电、抗氧化、耐腐蚀等特性，以保证漆包线的安全性和耐用性。
总之，由于漆包线的优异性能，具有良好的实用价值，已经在电力、电子、电器、汽车等行业得到广泛应用。
为了使漆包线得到更好的使用，除了要遵循好加工工艺外，还应该在施工前进行充分的安全培训，使用者都应该具备掌握漆包线的基本知识，以确保漆包线的安全应用。
漆包线应知应会内容漆包线命名：漆膜厚度＋漆膜种类＋耐热热级+颜色①漆膜厚度－0、1、2、3、4（数字越大，表示漆膜越小）②漆膜种类－聚氨酯（UEW）、聚酯（PEW）、聚酯亚胺（QZY、EIW、SEIW）自粘线（RS－EV、RS－SEIV）③耐热热级-130℃（B级）155℃（F级）180℃（H级）200℃（H＋级）④颜色－N（本色）R（红色）G（绿色）B（蓝色）漆包线性能：①结构尺寸：导体尺寸、导体不圆度、绝缘厚度、外径尺寸、自粘层厚度②③④⑤涂漆道数漆液粘度炉温分布和行线速度,,决定漆膜厚度的工艺参数是涂漆道数和漆液粘度,决定漆膜固定程度的工艺参数是炉温分布和行线速度,合格的工艺参数才能保证成膜后的漆膜无溶剂残留.漆包线工艺的最佳环境温度是30℃左右,影响产品的五大因素是: 人,机,料,法,环漆包线车间操作部位空气流速一般小于1M / S,烘焙炉炉口为防止炉口冒烟现象,一般保持负压状态去离子水的要求:水的含氮量需小于5mg/l,电导率小于100μΩ/cm,对漆料的要求为”高含低粘”含指的是漆料的固体含量,,固含越高,表示成膜物质多,”粘”是指漆液粘度,粘度越大,漆液的流动性越差,固含一般不会变化,粘度随着温度的升高而降低7S指的是:清洁,清扫,整顿,整理,素养,安全,节约漆包线应知应会内容之操作篇包漆机组成部分一般分为放线\退火\涂漆和烘焙,润滑,收线,控制电柜六个部分、盐水针孔分为常态5M针孔（浸入水中的有效长度为5M）1M拉伸3%针孔和客户协议下的其它针孔试验。
14、生产时，应每隔3小时抄写一次《工艺记录》，其主要工艺参数有：退火温度、进口温度、出口温度、给气温度、触媒电热温度、触媒警示温度、给气排废风机转速、定速轮速度15收线盘上车前确认是否表面脏、毛刺、变形等不良情况，上车时一定要贴上小标签16生产时必须确认光铜丝报警器处于断停状态。
17生产中每天必须拧开漆箱过滤阀门，放出里面杂质，清洗漆箱后也必须放出过虑阀门残液18酒精灯碰头后必须用1500CC砂纸打磨表面的氧化物，0.070以下禁止碰头19附带生产时应该在该条的收线处的排线杆和放线处的放线架贴上附带标识牌20盐水针孔试验液：0.2%浓度的食盐水＋3%的酚酞酒精指示剂，试验时，溶液接正极，试样接负极，施加12V的直流电压，确认试样通电后，检查加压1MIN时试样上所产生的针孔数21换盘将标有工号、规格、条数的小工号纸贴在空线盘上，筒底粘贴双面胶必须与上下线盘端面平行，换盘时垂直填放隔胶纸盖住双面胶。
漆包线介绍一.概述漆包线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。
但要生产出即符合标准要求，又满足客户要求的产品并不容易，它受原材料质量，工艺参数，生产设备，环境等因素影响，因此，各种漆包线的质量特性各不相同，但都具备机械性能，化学性能，电性能，热性能四大性能。
概念及分类1.什么是电磁线？电磁线是一种具有绝缘层的电线，它是以绕组形式来实现电磁能的转化，又称为绕组线。
2.分类：2.1按导体材料可分为：铜，铝，合金，复合材料2.2按绝缘材料可分为：漆包线，绕包线，无机绝缘线2.3按导体形状可分为：圆线，扁线，异型线3.漆包线的分类3.1按绝缘材料分3.1.1缩醛漆包线3.1.2聚酯漆包线3.1.3聚氨酯漆包线3.1.4改性聚酯漆包线3.1.5聚酯亚胺漆包线3.1.6聚酰胺酰亚胺漆包线3.1.7聚酰亚胺漆包线3.1.8聚酰胺漆包线3.1.9融断漆包线3.1.10阻燃漆包线3.1.11高抗张力漆包线3.1.12自润滑漆包线3.1.13陶瓷绝缘电磁线3.1.14玻璃膜电磁线3.2按漆包线的用途可分：3.2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。
变压器等工作场合的绕组线如;聚酯漆包线，改性聚酯漆包线。
3.2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。
如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯亚胺/聚酰胺酰亚胺复合漆包线。
3.2.3特殊用途的漆包线；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：直焊性：需直接焊接，不用去除漆膜，直焊性聚氨酯漆包线，直焊性聚酯亚胺漆包线自粘性：自粘性漆包线，直接绕制成型，分为热粘合：分高温粘合（粘合温度170℃以上，常用方法，直接通电粘合，如彩电、显示器的偏转线圈）、低温粘合（粘合温度170以下，热风粘合，如无接触式的卡（考勤卡），电感线圈）溶剂粘合：常见的有醇溶，常见的话筒、喇叭、拾音器等耐冷媒（耐氟）：用于冷冻机电机，漆膜的耐低温特性，耐冷冻剂的腐蚀，漆包线表面润滑剂中不得含有低温中析出的物质高频特性：漆膜对高频的吸收较小，衰减小，成型线圈的Q值比较高，耐电晕：减少因高频脉冲产生的电晕现象融断特性：在超过限定温度时，漆包线熔断，主要用于小型、超小型电器，充电器、电源变换器，目的是不要因为线圈的温度升高引起火灾阻燃特性：漆包线油漆中加入阻燃剂，阻燃或难燃拉伸无针孔：成品线拉伸后，无针孔，较好的耐盐水针孔和拉伸盐水针孔性能，具有较高的绝缘击穿电压，能直焊，热稳定性高。
漆包线的基本知识培训(总20页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--四会市恒辉电工器材有限公司检验员基本知识培训教材一.公司主要生产的产品简介1.聚酯及改性聚酯漆包铜圆线GB型号：QZ-1(2)/130 QZ(G)-1(2)/155IEC型号:PEJIS型号:PEW性能特点:①具有较好机械性能;②具有较好的电气和耐化学性能;③耐水解性能差④热冲性能较差,改性聚酯热冲性能相对较好;用途:各种电机.电器仪表和电讯器材的绕组;2.聚氨酯漆包铜圆线GB型号: QA-1(2)(3)/130 QA-1(2)（3）/155 QA-1(2)（3）/180 注:1是代表薄漆膜 2是代表厚漆膜 3代表是加厚漆膜IEC型号: PUJIS型号: 0UEW 1UEW 2UEW 3UEW注:O代表加厚漆膜 1代表厚漆膜 2代表薄漆膜 3代表超薄漆膜性能持点：①具有直焊性；②可染色；R是红色 G绿色 B蓝色 BK黑色;③耐高频性能好,耐潮性好;④机械性能较差,耐温等级偏低;用途:家用电器,电子仪器,电讯仪表等绕组线圈.3.180级聚酯亚胺漆包铜圆线GB型号: QZY-1(2)/180IEC型号: PEIJIS型号: PIW性能特点:①耐热冲击性能好;②机械强度高;③耐化学性能好;④在密封条件下易水解,成本较比聚酯线高;用途:高温.高寒.耐辐射.超负荷的环境下使用的电机及电器绕组;4.200级聚酰胺酰亚胺复合聚酯或聚酯亚胺漆包铜圆线GB型号:Q(XY/ZY)-1(2)/200IEC型号: PAI/PEI-1(2)JIS型号: AIW/PIW性能特点: ①具有较高的耐温等级;②具有良好的耐冷冻煤性;③耐溶剂性好;用途: 电冰箱.空调器压缩机电机的绕组;要求耐温等级较高的电器;二. 漆包线的技术标隹1.国家标准为GB/T6109-2008,试验方法为GB/T4074-20082.国际电工委员会绕组线标准为IEC60317，试验方法为IEC608513.日本工业标准为JIS C3202-1994，试验方法为JIS C3003-19994.美国电气制造商协会电磁线标准为NEMA MW1000：2008;三. 漆包线试验要求外观：用正常视力检查漆膜应光滑、连续、无斑纹、无气泡和杂质。
漆包線基本知識漆包線構成:由銅線+一層具有絕緣特性的樹脂(漆包模)構成.在業類通常有以下幾种分類方法:1).使用的絕緣等級,可理解為依絕緣樹脂(漆包模)厚度不同而作區分.榮星編碼: 0U 1U 2U 3U 4U(特為華永制作)Grd4 Grd3 Grd2 Grd12).依使用溫度等級可分為:A:105℃B:130℃C:220℃H:180℃F:155℃目前華永多數使用漆包線耐溫等級為B級,但隨著自動化工藝加強.我們需要導入一些耐溫等級高漆包線作業以防止產品經過高溫時產生漆包膜破壞從而引起產品層間短路.現華永已有逐步導入耐高溫的漆包線.漆包線因絕緣膜材質不同而大概作如下區分:聚乙烯甲醛漆包銅線(PVF) 耐溫等級105℃聚酯漆包銅線(PEW) 耐溫等級155℃聚胺酯漆包銅線(LEW) 耐溫等級130℃/155℃目前華永使用型號聚胺脂漆包線(EIW) 耐溫等級180℃聚胺脂自融漆包銅線(LOCKY3 N3 LOCK) 耐溫等級130℃3).漆包線檢測方法1.針孔實驗標準0种1种2种3种4種3/5m 5/5m 8/5m 12/5m 16/5m2.絕緣破壞電壓(ac)兩种檢測方法金屬簡法(ψ0.05以下).對較法(ψ0.05以上適用)3.直焊性能完全附著焊錫不得遺留殘渣.(380℃±3℃)、ψ0.32mm以下2s、ψ0.35~ψ0.5以下3s、ψ0.55~ψ1.0以下4s、ψ1.1~ψ1.2以下5s.4.異體電阻:米電阻法其目的是為了檢測其線徑:公式:R=P*L/S5.外徑:用千分尺量測.6.自融線介紹:自融線有兩種類型:1.溶液融接型、2.熱風通電融型.LOCK 溶濟(甲醛或變性酒精)LOCKY、LOCKN(熱風或通電)7.漆包線編碼X2U0.03ＲＸ表示漆包線、２表示絕緣程度、Ｕ表示UEW.如不為UEW類線徑則不可將後面省略、0.03表示內徑,銅線厚度、R表示漆包線絕緣層顏色、R為紅色、N為笨色、B為藍色.。
漆包线介绍一.概述漆包线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。
但要生产出即符合标准要求，又满足客户要求的产品并不容易，它受原材料质量，工艺参数，生产设备，环境等因素影响，因此，各种漆包线的质量特性各不相同，但都具备机械性能，化学性能，电性能，热性能四大性能。
概念及分类1.什么是电磁线？电磁线是一种具有绝缘层的电线，它是以绕组形式来实现电磁能的转化，又称为绕组线。
2.分类：2.1 按导体材料可分为：铜，铝，合金2.2按绝缘材料可分为：漆包线，绕包线，无机绝缘线2.3按导体形状可分为：圆线，扁线，异型线我们公司现在主要的种类是漆包线，少量的纸包线。
所以主要对漆包线进行讲述。
3.漆包线的分类3.1按绝缘材料分3.1.1缩醛漆包线3.1.2聚西酯漆包线3.1.3聚氨酯漆包线3.1.4改性聚酯漆包线3.1.5聚酯亚胺漆包线3.1.6聚酯亚胺/聚酰胺酰亚胺漆包线3.1.7聚酰亚胺漆包线3.2按漆包线的用途可分：3.2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。
变压器等工作场合的绕组线如;聚酯漆包线，改性聚酯漆包线。
3.2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。
如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯亚胺/聚酰胺酰亚胺复合漆包线。
3.2.3特殊用途的漆包线；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：聚氨酯漆包线（直焊性），自粘性漆包线3.3按导体材料分：铜线，铝线，合金线。
3.4按材料形状分：圆线，扁线，空心线。
3.5按绝缘厚度分：圆线：薄漆膜-1 厚漆膜-2 加厚漆膜-3扁线：普通漆膜-1 加厚漆膜-2二.型号，代号：及产品表示方法1.符号，代号1.1系列代号：漆包绕组成：Q纸包绕组线：Z1.2导体材料：铜导体：T（省略）铝导体：L1.3绝缘材料：油性类漆：Y（省略）聚酯类漆：Z改性聚酯类漆：Z（G）缩醛类漆：Q聚氨酯类漆：A聚酰胺漆：X聚酰亚胺漆：Y环氧漆：H聚酯亚胺漆：ZY聚酰胺酰亚胺：XY1.4导体的特性：扁线：B圆线：Y（省略）空心线：K1.5漆膜厚度：圆线：薄漆膜-1 厚漆膜-2 加厚漆膜-3扁线：普通漆膜-1 加厚漆膜-21.6热级用／XXX表示2.型号2.1漆包线产品型号是采用汉语拼音字母和阿拉伯数字组合的方法命名：其组成包括下列几个部份。
漆包线介绍一.概述漆包线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。
但要生产出即符合标准要求，又满足客户要求的产品并不容易，它受原材料质量，工艺参数，生产设备，环境等因素影响，因此，各种漆包线的质量特性各不相同，但都具备机械性能，化学性能，电性能，热性能四大性能。
概念及分类1.什么是电磁线？电磁线是一种具有绝缘层的电线，它是以绕组形式来实现电磁能的转化，又称为绕组线。
2.分类：2.1按导体材料可分为：铜，铝，合金，复合材料2.2按绝缘材料可分为：漆包线，绕包线，无机绝缘线2.3按导体形状可分为：圆线，扁线，异型线3.漆包线的分类3.1按绝缘材料分3.1.1缩醛漆包线3.1.2聚酯漆包线3.1.3聚氨酯漆包线3.1.4改性聚酯漆包线3.1.5聚酯亚胺漆包线3.1.6聚酰胺酰亚胺漆包线3.1.7聚酰亚胺漆包线3.1.8聚酰胺漆包线3.1.9融断漆包线3.1.10阻燃漆包线3.1.11高抗张力漆包线3.1.12自润滑漆包线3.1.13陶瓷绝缘电磁线3.1.14玻璃膜电磁线3.2按漆包线的用途可分：3.2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。
变压器等工作场合的绕组线如;聚酯漆包线，改性聚酯漆包线。
3.2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。
如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯亚胺/聚酰胺酰亚胺复合漆包线。
3.2.3特殊用途的漆包线；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：直焊性：需直接焊接，不用去除漆膜，直焊性聚氨酯漆包线，直焊性聚酯亚胺漆包线自粘性：自粘性漆包线，直接绕制成型，分为热粘合：分高温粘合（粘合温度170℃以上，常用方法，直接通电粘合，如彩电、显示器的偏转线圈）、低温粘合（粘合温度170以下，热风粘合，如无接触式的卡（考勤卡），电感线圈）溶剂粘合：常见的有醇溶，常见的话筒、喇叭、拾音器等耐冷媒（耐氟）：用于冷冻机电机，漆膜的耐低温特性，耐冷冻剂的腐蚀，漆包线表面润滑剂中不得含有低温中析出的物质高频特性：漆膜对高频的吸收较小，衰减小，成型线圈的Q值比较高，耐电晕：减少因高频脉冲产生的电晕现象融断特性：在超过限定温度时，漆包线熔断，主要用于小型、超小型电器，充电器、电源变换器，目的是不要因为线圈的温度升高引起火灾阻燃特性：漆包线油漆中加入阻燃剂，阻燃或难燃拉伸无针孔：成品线拉伸后，无针孔，较好的耐盐水针孔和拉伸盐水针孔性能，具有较高的绝缘击穿电压，能直焊，热稳定性高。
主要用于彩电场偏转线圈、一体化回扫变压器（FBT）低压绕组、开关电源变压器、枕校变压器、滤波器绕组以及其它音像设备、电子仪器的绕组等漆包绞线（利兹线）：Litz绝缘绞合线，简称Litz线，主要用于高频线圈，有分为，普通和自粘，一般单线多用聚氨酯漆包线高抗张力：以铜合金为导体，具有高抗张力，也同时保留铜的特性，抗張強度比铜线大，导电率是铜的83％以上，绝缘及漆膜之特性与漆包铜线相同，用于读写线圈、音圈、磁头线圈漆包电阻丝：漆包镍铬丝，漆包康铜丝，漆包锰铜丝线材，是用于生产各种精密线绕电阻的主要材料，具有温度系数低的，线性好的特点TEX-E三层绝缘线:耐热等级是A～E*种(105～120℃)，耐电压特性优良，强化绝缘(试验电压=3000Vrms, 1min)，可不用剥离被膜直接进行软钎焊，可用自动绕线机进行高速绕线，尺寸范围是为0.2～1.0mm铜箔丝（天素线）：方形或长方形导体，主要用于电脑光驱电机、硬盘电机等超薄电机3.3按导体材料分：铜，铝，合金，多金属复合等材质3.4按材料形状分：圆线，扁线，空心线3.5按绝缘厚度分：圆线：薄漆膜-1 厚漆膜-2 加厚漆膜-3 特种线（自粘）薄漆膜-1B 厚漆膜-2B扁线：普通漆膜-1 加厚漆膜-2二.型号，代号：及产品表示方法1.符号，代号1.1系列代号：漆包绕组成：Q纸包绕组线：Z1.2导体材料：铜导体：T（省略）铝导体：L铜包铝：CCA1.3绝缘材料：油性类漆：Y（省略）聚酯类漆：Z改性聚酯类漆：Z（G）缩醛类漆：Q聚氨酯类漆：A聚酰胺漆：X聚酰亚胺漆：Y环氧漆：H聚酯亚胺漆：ZY聚酰胺酰亚胺：XY1.4导体的特性：圆线：Y（省略）扁线：B空心线：K1.5漆膜厚度：圆线：薄漆膜-1 厚漆膜-2 加厚漆膜-3扁线：普通漆膜-1 加厚漆膜-21.6热级用／XXX表示2.型号2.1漆包线产品型号是采用汉语拼音字母和阿拉伯数字组合的方法命名：其组成包括下列几个部份。
把以上几个部分按顺序组合到一起，便是漆包线产品型号。
3.漆包线产品用型号，规格：和标准编号表示。
3.1产品表示方法举例；A；聚酯漆包铜圆线，厚漆膜：热级为130标称直径1.000mm，执行GB6109．7－90标准，表示；QZ-2／130 1.000 GB6109．7-90B；聚酯亚胺漆包铜扁线；普通漆膜，热级180，a边为2．00mm,b边为6.300mm执行GB／T7095．4-1995表示为；QZYB-1／180 2.00X6．30 GB／T7995．4-19953.2无氧圆铜秆；3.2.1系列代号：电工圆铜杆：T3.2.2按表观和含量；无氧圆铜杆；W 光亮圆铜杆；G3.2.3按状态特征分：软状态；R 硬状态；Y3.3.4按性能特征：1级：－1 2级：－23.2.5产品用型号；规格及标准编号表示；举例：直径为6.7mm，1级硬态无氧圆铜杆，表示为TWY-16．7 GB39523.3裸铜线；3.3.1裸铜线：T3.3.2按状态特征分：软状态； R硬状态；Y3.3.3按材料的形状：扁线；B 圆线；Y(省略)3.3.4举例；直径为3．00mm的硬态圆铜裸线TY2.00 GB2953-89三.产品标准和试验方法标准；l.漆包线1.1漆包圆线的产品标准；GB6109 漆包圆绕组线系列1.2漆包扁线的产品标准：GB／T 7095系列漆包圆线和扁线的试验方法标准：GB／T4074系列纸包线：2.1纸包圆线的产品标准；GB7673.2-872.2纸包扁线的产品标准：GB7673.3-87纸包圆线和扁线的试验方法标准；GB／T4074-1995 3.无氧圆铜杆的产品标准：GB3952.2-89试验方法标准；GB4909-85 GB3043-834.裸铜线；4.1裸铜圆线产品标准： GB3953-894.2裸铜扁线产品标准： GB5584-85试验方法标准；GB4909-85 GB3048-835.绕组线导体：圆线GB6108扁线GB6108该标准主要强调规格系列及尺寸偏差；外国的标准如，日本，产品标准 J1S C3202试验方法标准化JIS C3003美国 WMl000国际电工委员会MC317四。
常用漆包线的特性和用途。
1.缩醛漆包线；热级为105和120两种，具有良好的机械强度，附着性，耐变压器油及耐冷媒性能，但该产品耐潮性能差，热软化击穿温度低，耐用苯-醇混合溶剂性能弱等缺陷，目前仅少量用于油浸变压器，充油电机的绕组。
2.聚酯及改性聚酯的漆包线，普通聚酯漆包线，热级为130,经改性后漆包线热级为155级。
该产品机械强度高，并具有良好的弹性，耐刮，附着性，电气性能和耐溶剂性能，它是我国目前生产量最大的一个品种，约占三分之二：广泛应用在各种电机，电器，仪表，电讯器材及家电产品上；该产品的弱点是耐热冲击性能差，耐潮性能较低。
3.聚氨酯漆包线；热级等级为130．155.180．最大特点是具有直焊性，耐高频性能性好，易着色，耐潮性能好，广泛应于电子家电和精密仪器，电讯，仪表上，该产品弱点是机械强度稍差，耐热性能不高，且生产大规格线的柔韧性和附着性较差，因此该产品生产的规格以中小及微细线为多。
4.聚酯亚胺漆包线，热级180该产品耐热冲击性能好，耐软化击穿温度高，机械强度优良，耐溶剂及耐冷冻剂性能均较好，弱点是在封闭条件下易水解，广泛用于耐热要求高的电机，电器，仪表，电动工具电力干式压器等绕组。
5.聚酯亚胺／聚酰胺酰亚胺复合层漆包线，目前在国内外使用较为广泛的耐热漆包线，其热级为200，该产品耐热性高，还具有耐冷冻剂，耐严寒，耐辐射等特性，机械强度高，电气性能稳定，耐化学性能和耐冷冻剂性能好，超负荷能力强。
广泛应用于冰箱压缩机，空调压缩机，电动工具，防爆电动机及高温，高寒，耐辐射，超负荷等条件下使用的电机，电器。
五.检验和试验产品制造出来以后，其外观，尺寸及性能是否符合产品的技术标准和用户的技术协议的要求，必须通过检验束判断，经过测量；试验，与产品的技术标准或用户在技术协议对比，符合要求的则是合格，反之，则为不合格，通过检验可反应漆包线产品质量的稳定性及材料，工艺的合理性，所以，质量检验具有把关，预防和鉴别的作用。
漆包线检验的内容包括；外观和尺寸的检验测量，性能的测试。
其中性能包括：机械性能，化学性能，热性能和电性能。
现在我们主要对外观，尺寸进行讲解。
1.漆包线表面(外观)应光洁，色泽均匀，无粒子，无氧化，发毛，阴阳面，黑斑点，脱漆等影响性能的缺陷，排线应整齐，平整紧密，地绕在线盘上，不压线，收放自如影响表面的因素很多，它与原材料，漆料，设备，工艺，环境等因素有关。
2.尺寸2.1漆包圆线尺寸包括：外形尺寸（外经）D导体直径 d导体偏差△d导体的圆度 f漆膜的厚度 t2.1.1外径是指；导体涂上一层绝缘漆膜后所测得的直径。
2.1.2导体直径；是指去除绝缘层后金属线2.1.3导体偏差；是指导体直径的实测值与标称值之间的差。
2.1.4不国度(f)值是指导体每个截面上测量的最大读数和最小读数的最大差值。
2.2测量方法；2.2.1测量工具；微米干分尺，精确度0.001mm漆包圆线，d<0．100mm 测力0.1-1.0Nd≥0．100mm 测力I-8N漆包扁线测力4-8N2.2.2外径2.2.2.1(圆线)当导体标称直径d≤0．200mm时，在相距各1m的3个位置，各测量一次外径，记录3个测量值，取其平均值作为外径。
2.2.2.2当导体标称直径d>0．200mm时，相距1m的两个位置上，每个位置沿线周均分测量3次外径，记录6个测量值，取其平均值作为外径。
2.2.2.3(扁线)相距各100mm3个位置上各测量宽边和窄边尺寸1次，取其3个测量值的平均值作为宽边和窄边的外形尺寸。
2.2.3导体尺寸2.2.3.1(圆线)当导体标称直径d≤0.200mm时，在相距各1m的3个位置用不损伤导体的任何方法除去绝缘各测量1次导体直径：取其平均值作为导体直径。
2.2.3.2当导体标称直径d>O．200mm时，用不损伤导体的任何方法除去绝缘，沿导体圆周均分的三个位置分别测量，取其三个测量值的平均值作为导体直径。
