线材基本知识

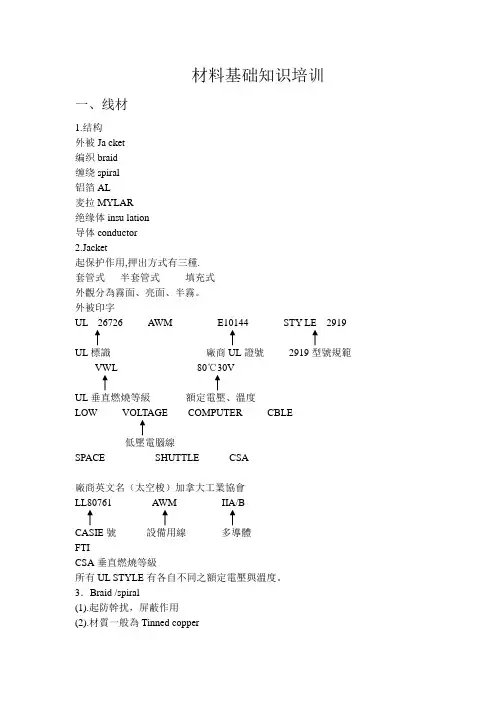

材料基础知识培训一、线材1.结构外被Ja cket编织braid缠绕spiral铝箔AL麦拉MYLAR绝缘体insu lation导体conductor2.Jacket起保护作用,押出方式有三種.套管式半套管式填充式外觀分為霧面、亮面、半霧。

外被印字UL 26726 AWM E10144 STY LE 2919UL標識廠商UL證號2919型號規範VWL 80℃30VUL垂直燃燒等級額定電壓、溫度LOW VOLTAGE COMPUTER CBLE低壓電腦線SPACE SHUTTLE CSA廠商英文名（太空梭）加拿大工業協會LL80761 AWM IIA/BCASIE號設備用線多導體FTICSA垂直燃燒等級所有UL STYLE有各自不同之額定電壓與溫度。

3．Braid /spiral(1).起防幹扰，屏蔽作用(2).材質一般為Tinned copper(3).B 、Braid S 、Spird二、插頭結構1．膠芯2．Pin針3．鐵殼(1).膠芯、材料PBT+CLASS FIBER 玻纤(2).顔色:白色、黑色、藍色(3).作用:絕緣、隔離(1). Pin針材質銅合金。

(2).電鍍：Tin Plated 鍍錫.Gold Flash 漂金.(3).作用:做地線連接作用插頭種類(1).DB類DB9P-50P(2).HDB類HDB15P（高密度DB插頭）一般用於顯示器接口(3).CEN類（焊線式、編線式）（母端帶扣環）一般用於打印機接口分任位型及新型(4).大DIN類3-9P 分車針對性沖針兩種(5).MiNi DIN類3-9P 一般用於鼠標,鍵盤,分車針,沖針(6).RCA類分梅花式,高張力式(銅管式)(7).USB類USB A TYPE USB B TYPE MiNi USB(8).IEEE 1394類4-6P(9).立體頭(2.5-3.5) 分單音,雙音.(10).香蕉頭(11).電話頭(PC頭)4P 4C 6P6C 8P8C(12).PCF MCA類(13).DVI類等1、電線供應商:億泰(EVERTOP) 瑞興(REI HSING) 萬泰(WONDERFUL)高鋒(KEEN TOP) 元太（YUAN TAI ）新亚（XINYA）2、膠殼和端子的供應商捷仕美(JMT) 威力盛(WST) 加煒(JWT) 世荃(SC)營暢(臺灣)(WTR) 健暉(JH) 旗欣(ECI)3 、客戶協發友訊益衡精原龍駿康舒七盟TYCO 等a、連接端子b、空中接導端子c、PC板端子(PCB TERMINAL)d、管狀端子e、圓盤端子(RING TERMINAL)注:端子按包裝類別可分為兩种:連續端子(L)和單粒端子(S)磷青銅端子可以代替黃銅端子使用,黃銅端子不可以代替磷青銅端子使用,pc板上一般用磷青銅端子端子按材質可分為:黃銅端子(B)、磷青銅端子(P)、不銹鋼端子(S)、鋁端子、鐵端子等2、厂內的常用端子a、黃銅端子銅質為黃色b、磷青銅端子銅質為紅色,一般可從切面看到.。

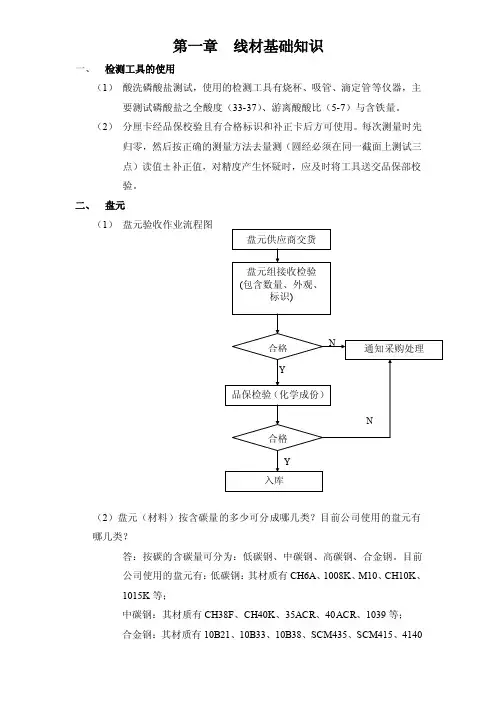

第一章线材基础知识一、检测工具的使用（1）酸洗磷酸盐测试，使用的检测工具有烧杯、吸管、滴定管等仪器，主要测试磷酸盐之全酸度（33-37）、游离酸酸比（5-7）与含铁量。

（2）分厘卡经品保校验且有合格标识和补正卡后方可使用。

每次测量时先归零，然后按正确的测量方法去量测（圆经必须在同一截面上测试三点）读值±补正值，对精度产生怀疑时，应及时将工具送交品保部校验。

二、盘元（1）盘元验收作业流程图Array（2）盘元（材料）按含碳量的多少可分成哪几类？目前公司使用的盘元有哪几类？答：按碳的含碳量可分为：低碳钢、中碳钢、高碳钢、合金钢。

目前公司使用的盘元有：低碳钢：其材质有CH6A、1008K、M10、CH10K、1015K等；中碳钢：其材质有CH38F、CH40K、35ACR、40ACR、1039等；合金钢：其材质有10B21、10B33、10B38、SCM435、SCM415、4140等。

（3）前公司使用的盘元有哪些厂商，各厂商代码是什么？答：使用之厂商有：浦项 (代码PO)、中山(代码NS)、阪和(代码NB)、南达(代码SO)、优基诺(代码US)、太钢(代码TG)、宝钢(代码AG)、沙钢(代码HG)、聚亨(代码TY)、包钢(代码BG)、印尼(代码PT)等。

三、酸洗（1）酸洗作业流程图：（2）盘元或线材经过酸洗的目的是什么？答：线材在酸洗时经弱中强酸。

盐酸浓度5-10%为弱酸，其作用是剥离氧化膜，盐酸浓度15-20％为强酸，其作用是侵蚀素材，盐酸浓度10-15％为中酸，其作用是剥离氧化膜及侵蚀素材。

若盐酸浓度大于20％素材会大量侵蚀，线材酸洗应避免盐酸浓度过高。

（3）线材在磷化液反应的作用是什么？答：其作用是：线材在经过加温后的磷化液中，做上磷酸锌皮膜，这层皮膜附着力极强，可随着线材在冷镦变形时变型，起着隔离或减少模具和线材之间的磨擦，延长模具的使用寿命。

（4）润滑主要目的是什么？答：润滑的主要目的是在磷酸盐皮膜表面增加润滑作用，在伸线和冷墩变形时磨擦阻力减小。

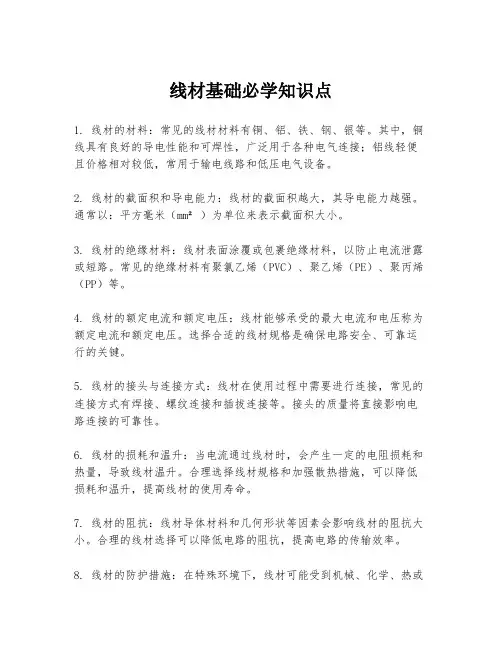

线材基础必学知识点
1. 线材的材料：常见的线材材料有铜、铝、铁、钢、银等。

其中，铜线具有良好的导电性能和可焊性，广泛用于各种电气连接；铝线轻便且价格相对较低，常用于输电线路和低压电气设备。

2. 线材的截面积和导电能力：线材的截面积越大，其导电能力越强。

通常以：平方毫米（mm²）为单位来表示截面积大小。

3. 线材的绝缘材料：线材表面涂覆或包裹绝缘材料，以防止电流泄露或短路。

常见的绝缘材料有聚氯乙烯（PVC）、聚乙烯（PE）、聚丙烯（PP）等。

4. 线材的额定电流和额定电压：线材能够承受的最大电流和电压称为额定电流和额定电压。

选择合适的线材规格是确保电路安全、可靠运行的关键。

5. 线材的接头与连接方式：线材在使用过程中需要进行连接，常见的连接方式有焊接、螺纹连接和插拔连接等。

接头的质量将直接影响电路连接的可靠性。

6. 线材的损耗和温升：当电流通过线材时，会产生一定的电阻损耗和热量，导致线材温升。

合理选择线材规格和加强散热措施，可以降低损耗和温升，提高线材的使用寿命。

7. 线材的阻抗：线材导体材料和几何形状等因素会影响线材的阻抗大小。

合理的线材选择可以降低电路的阻抗，提高电路的传输效率。

8. 线材的防护措施：在特殊环境下，线材可能受到机械、化学、热或
电磁等因素的损害。

为了保护线材的安全和可靠性，需要采取适当的防护措施，如加装护套、使用绝缘管或套管等。

以上是线材基础必学的一些知识点，了解这些知识可以帮助你更好地选择和使用线材，并确保电路的安全和可靠性。

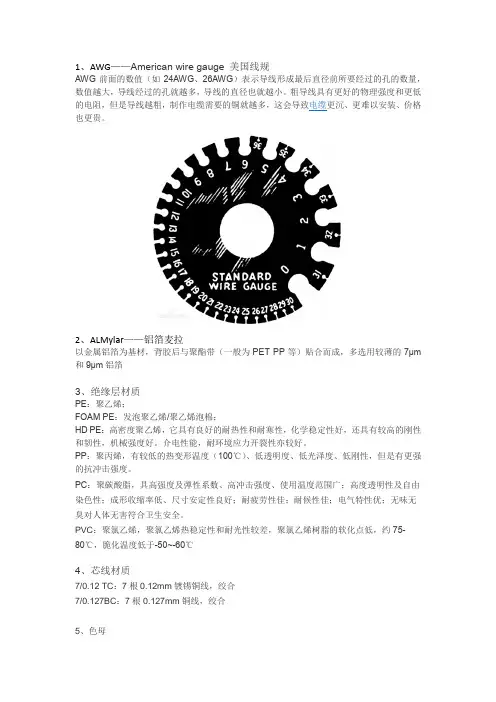

1、AWG——American wire gauge 美国线规AWG前面的数值（如24AWG、26AWG）表示导线形成最后直径前所要经过的孔的数量，数值越大，导线经过的孔就越多，导线的直径也就越小。

粗导线具有更好的物理强度和更低的电阻，但是导线越粗，制作电缆需要的铜就越多，这会导致电缆更沉、更难以安装、价格也更贵。

2、ALMylar——铝箔麦拉以金属铝箔为基材，背胶后与聚酯带（一般为PET PP等）贴合而成，多选用较薄的7μm 和9μm铝箔3、绝缘层材质PE：聚乙烯；FOAM PE：发泡聚乙烯/聚乙烯泡棉；HD PE：高密度聚乙烯，它具有良好的耐热性和耐寒性，化学稳定性好，还具有较高的刚性和韧性，机械强度好。

介电性能，耐环境应力开裂性亦较好。

PP：聚丙烯，有较低的热变形温度（100℃）、低透明度、低光泽度、低刚性，但是有更强的抗冲击强度。

PC：聚碳酸脂，具高强度及弹性系数、高冲击强度、使用温度范围广；高度透明性及自由染色性；成形收缩率低、尺寸安定性良好；耐疲劳性佳；耐候性佳；电气特性优；无味无臭对人体无害符合卫生安全。

PVC：聚氯乙烯，聚氯乙烯热稳定性和耐光性较差，聚氯乙烯树脂的软化点低，约75-80℃，脆化温度低于-50~-60℃4、芯线材质7/0.12 TC：7根0.12mm镀锡铜线，绞合7/0.127BC：7根0.127mm铜线，绞合5、色母由颜料或染料、载体和添加剂三种基本要素所组成，是把超常量的颜料或染料均匀地载附于树脂之中而得到的聚集体，可称颜料浓缩物（Pigment Concentration），所以他的着色力高于颜料本身。

简单一点说色母是一种把超常量的颜料或染料均匀载附于树脂之中而制得的聚集体。

1.轧制生产工艺过程：由钢锭或钢坯轧制成具有一定规格和性能的轧材的一系列加工工序的组合。

2.型材：经过塑性加工成形，具有一定断面形状和尺寸的直条实心金属材。

3.轧材生产系统：将轧机或连铸机与各种成品轧机组成生产轧材的系统。

1.常用的分类方法（1）按生产方法分类：热轧、冷轧、冷弯、焊接、冷拔、特殊轧制。

（2）按断面特点分类：简单断面、复杂断面枝、周期断面（3）按使用部门分类：铁路、汽车、造船、结构和建筑、矿山、机械制造。

（4）按断面尺寸大小分类：小型、中型、大型。

----单重5kg/m、20kg/m（5）按使用范围分类：通用、专用、精密。

经济断面型材：断面类似普通断面的型钢，但断面各部分金属分布更加合理，使用时的经济效益高于普通型钢的经济效益。

高精度型材：二次加工余量极少，or轧后可直接代替机械加工零件使用的轧材。

1.产品标准：是统筹产品技术要求和经济性后制定出来的技术文件，是进行生产的技术规范和从事生产、科技、设计、产品流通及其使用的一种共同的技术依据。

2.技术要求：为满足使用要求而对产品提出的形状尺寸及各种性能和包装等要求的统称。

1.型钢轧制方法（1）普通轧法：在一般二辊或三辊轧机上进行的普通轧制方法。

（2）多辊轧法：孔型由三个以上轧辊轧槽所组成。

（3）热弯轧法：前半部孔型是将坯料轧成扁带或接近成品断面的形状，然后在后继孔型中趁热弯曲成型。

4）热轧—纵剖轧法：较难轧的非对称断面产品品在轧机上或冷却后用圆盘剪进行纵剖。

（5）热轧—冷拔（轧）轧法：先热轧成型，然后经酸洗、碱洗、水洗，冷拔（轧）成材。

2. 型钢生产的特点（1）产品断面比较复杂—针对异型断面产品a. 严重的不均匀变形b. 断面各处温度不均匀c. 组织连轧生产较困难（2）产品品种多（3）轧机结构和类别多型钢轧机形式（1）按轧辊的数目及其布置分：二辊式、三辊式、四辊式、多辊式、万能式、悬臂式等。

(2）按轧辊的名义直径分：轨梁大型中型小型线材型钢轧机布置每个机列包括：工作机构、传动机构、驱动机构。

线材基础知识目录一、线材概述 (2)1.1 线材定义 (3)1.2 线材分类 (3)1.2.1 按材质分类 (4)1.2.2 按截面形状分类 (5)1.2.3 按用途分类 (6)二、线材生产工艺 (7)2.1 原材料准备 (8)2.2 线材成型工艺 (9)2.3 线材表面处理工艺 (10)三、线材性能与检测 (11)3.1 线材力学性能 (12)3.2 线材电学性能 (13)3.3 线材热性能 (14)3.4 线材环保性能 (16)3.5 线材质量检测方法 (17)四、线材应用领域 (18)4.1 建筑行业 (19)4.2 电子行业 (20)4.3 通信行业 (21)4.4 纺织行业 (22)4.5 轨道交通 (23)五、线材市场与供应链 (24)5.1 线材市场概况 (25)5.2 线材供应链结构 (26)5.3 线材价格波动及影响因素 (28)六、线材产业发展趋势 (29)6.1 技术创新与研发动态 (30)6.2 市场需求与挑战 (31)6.3 行业发展趋势与前景展望 (32)一、线材概述作为现代工业、通信、电子及建筑等领域不可或缺的基础材料，是指由金属（如铜、铝等）或其他合金材料制成的连续带状型材。

线材具有多种形态和规格，广泛应用于电力传输、信号传输、制造加工、建筑连接等方面。

线材可定义为一种细长且连续的金属条带，根据其用途和特性可分为多种类型。

常见的线材分类主要包括：电力线、通信线、数据线、音视频线、网络线等。

这些线材在结构、性能及外观上都有所区别，以满足不同的应用需求。

线材的发展历经多个阶段，随着科技的不断进步，其制造工艺和性能也在持续提升。

从最初的简单手工制作，到现在的自动化生产，线材的精度、稳定性和可靠性得到了极大的提高。

新型材料的出现，如纳米材料、高性能合金等，也为线材的进一步发展提供了广阔的空间。

线材作为现代社会的连接纽带，其重要性不言而喻。

在电力、通信、电子、建筑等行业中，线材是信息传输和能量转换的关键元件。

线材基本知识AV线就是家庭音响中音频线（Audio cable）和视频线（Vidio cable）的简称。

无论是音频线还是视频线，能有效排除外来电磁干扰并能原汗原味地传输信号，我们就说这是一条高品质的线。

AV线主要由连接端子、线芯（也称导体）和内外保护层（有塑胶和金属编织层两种情况）构成。

端子和线芯的导通性能直接影响信号传输的效果，保护主要起消除外来电磁干扰的作用，确保信号传输畅顺无损。

（1）、音频线包括喇叭线、模拟音频线、平衡线、数字光纤线和同轴线。

A、喇叭线：在音响中喇叭线是最后传输信号的环节，用户若为了省钱而选用较次的喇叭线那势必前功尽弃，导致音响效果大打折扣。

B、模拟音频线：它是传统的、广泛使用的传递左右两声道音频信号的音频线。

一般在中低档音响中用于碟机和功放机之间的连接。

C、平衡线：与模拟音频线一样，都是传递左右声道音频信号，但结构不一样，以致传输的声音效果也不一样，它比模拟音频线传输通透、饱满、宽广许多。

平衡线只能用于电路设置的高级音响。

D、数字光纤线与同轴线：两者都用于碟机和功放机（或解码器）之间传输数字音频信号，但特点不同；光纤传输快捷、清晰，高音比较明亮清脆；同轴传输饱满、通透、中低音比较甜润宽厚，用户可根据自己对音色特点的喜好而选择使用。

（2）、视频线：包括模拟视频线、S端子线、色差线和逐行扫描线。

A、模拟视频线：即传统的复合视频线，一般用于普通的影视设备传输视频信号。

B、S端子线：把色彩和亮度分开传输，传输效果比模拟视频线好，画面清晰，色彩亮丽。

C、色差线：将红、绿、蓝三种基色分开传输，亮度也分开传输，这与S端子传输不同，画面更清晰亮丽。

D、逐行扫描线：为清除电视画面因隔行扫描而产生的闪烁现象而发明的一种视频信号传输线。

逐行扫描视频技术能使画面更稳定、更逼真。

（33 （3）、影音线：由三条信号线构成，其中一条传输视频信号，两条传输左右声道音频信号。

一般在中低档影音设备中使用。

第一章：电线电缆常识　一：电线电缆含义，分类，性能　１：含义：用以传输电力，传递信息和实现电磁能量转换的电工线材产品　２：分类：１：电气装备用电线电缆　２：裸导线与裸导体制品　３：电磁线，（包括漆包线）　４：电力电缆（１）橡皮绝缘电力电缆　 （２）聚氯乙烯绝缘电力电缆　 （３）交连聚乙烯绝缘电力电缆　５：通讯电线电缆　３：性能　３－１：电性能（１）：导电性能　 （２）：电绝缘性能：绝缘电阻，耐压，打高压　 （３）：传输性能：高频传输性能，抗干扰性能　３－２：机械性能：抗张强度，伸长率，弯曲性，弹性，柔软性，耐振动，耐磨性，耐冲击　３－３：指耐温等级，工作温度　３－４：耐腐蚀和耐气候性能　３－５：老化性能：指在机械应力，热应力及外力作用下，或气候条件下，产品保持原有性能的能力　３－６：阻然性能　３－７：其它　二：电线电缆制造工艺　１：押出工艺　１－１：塑料押出机的主机：由押出系统，传动系统，加热冷却系统组成　１－１－１：押出系统：包括螺杆，机筒，料斗，机头和模具　１－１－２：传动系统：通常由电动机，减速箱和轴承组成　１－１－３：加热冷却系统　１－１－４：辅助装置：给线架，储线架，预热装置，冷确水槽，电压检验装置，收线装置　１－１－５：控制系统：电器，仪表等　１－２：工艺要求　１－２－１：原材料：不能有水分和固体杂质　１－２－２：温度：温度低＝》产品失去光泽，出现波纹，未熔料于表面　 温度高＝》稳定性差，变色及气泡　 ＰＶＣ约：９０－１９０Ｃ，ＰＥ约：１１０－２１０Ｃ　１－２－３：模具：挤压式，半挤压式，挤管式　１－２－４：冷确：ＰＶＣ常温即可，ＰＥ则需：从：９０Ｃ左右到常温（因有结晶问题）　１－３：绝缘押出不良　１－３－１：断线　１－３－２：张力过大，将导线拉细　１－３－３：导体氧化变黑　１－３－４：牵引速度不协调，眼模外径不对造成芯线外径不合格，局部出现竹节状　１－３－７：冷确前在水槽边划伤，胶料杂质划伤　１－３－８：杂质或有孔洞造成电压积穿　１－３－９：印字不清楚　２：绞线工艺　 从电气性能要求输电导体要有一定的截面，从机械性能上又要求有一定的柔软性，将大截面的导体采用多根单线绞合在一起，不仅增加柔软性，还增加强度和可靠性。

线材基础培训资料导言:线材是电气工程中不可或缺的重要组成部分。

了解线材的基础知识对于电气工程师和技术人员来说非常重要。

本文将介绍线材的种类、结构、性能、应用以及选择和安装时需要考虑的因素。

希望通过这些信息，读者可以对线材有一个全面的了解。

一、线材的种类线材根据材料的不同可以分为铜线和铝线，其中铜线是最常用的。

根据导电材料的纯度，铜线又分为无氧铜线和含氧铜线。

无氧铜线因其纯度高，导电性能好，因而使用广泛。

除了铜线之外，还有铜包铝线，主要用于延长输电距离。

二、线材的结构线材主要由导体，绝缘层和护套组成。

导体是线材的核心部分，用于传输电能。

绝缘层包裹导体，防止漏电和短路。

护套作为外壳，可以保护线材免受机械和环境损害。

三、线材的性能线材的性能包括导通性、抗拉强度、耐磨性、耐高温性以及耐腐蚀性等。

导通性是最基本的要求，线材的导通性好，电能传输效率高。

抗拉强度决定了线材的拉伸能力，耐磨性能和耐高温性能可以使线材在恶劣环境下稳定运行。

耐腐蚀性能可以延长线材的使用寿命。

四、线材的应用线材广泛应用于建筑、电气设备、通信设备等领域。

在建筑领域，线材用于房屋的电力供应。

在电气设备中，线材将电能传输到各种电气设备中。

在通信设备中，线材用于传输数据和信号。

五、线材的选择与安装选择适合的线材要考虑多个因素，包括导电能力、输电距离、环境条件、负载要求等。

线材的截面积和导电能力成正比，根据负载要求选择合适的线径。

输电距离远的话，应该选择导电能力好的线材。

环境条件也是选择线材的关键因素，例如需要经受高温或者潮湿等环境，应选择具有耐高温或者防潮特性的线材。

在安装线材时，要注意线材的弯曲半径和接线的牢固程度。

要避免出现任何导体暴露并引起短路的情况。

此外，线材还需要定期检查和维护，以确保其可靠性和安全性。

结论：线材是电气工程中必不可少的组成部分，了解线材的基础知识对于从事电气工程的人员至关重要。

本文介绍了线材的种类、结构、性能、应用以及选择和安装时需要考虑的因素。

线材基础培训资料线材是电工行业中常用的一种电气导体材料，广泛应用于电力输配、通信、建筑等领域。

本文将为大家介绍线材的基础知识，包括线材的分类、材质、规格参数以及生产工艺等方面的内容。

一、线材的分类根据线材的用途和特性，可以将线材分为多个类别。

常见的线材分类有：1. 电力线材：用于电力传输和配电系统，包括高压输电线、中压线、低压线等。

2. 通信线材：用于电话、网络、广播电视等通信领域，包括电话线、光纤线、同轴电缆等。

3. 建筑线材：用于建筑工程中的电气布线，包括家庭电线、楼宇布线线等。

4. 控制线材：用于自动化控制系统，包括信号线、电机线等。

二、线材的材质线材的材质对其性能和适用范围有着重要影响。

常见的线材材质有：1. 铜线：具有良好的导电性能和导热性能，广泛应用于各个领域。

根据导电材料的纯度，铜线可以分为无氧铜线和五九高导铜线。

2. 铝线：与铜线相比，铝线价格更为便宜，但导电性能稍逊色。

一般用于低压、短距离的输电线路。

3. 铜包铝线：由铜包覆在铝芯上而成，兼具铜线的优点和铝线的经济性。

广泛应用于电力和通信领域。

三、线材的规格参数1. 截面积：通常以平方毫米（mm²）作为单位，表示线材导体横截面的大小，截面积越大，电流负载能力越高。

2. 绝缘厚度：绝缘层的厚度决定了线材的耐压能力和绝缘性能，常用单位为米（mm）或英寸（inch）。

3. 铜线直径：铜线的直径影响着其柔韧性和强度，常用单位为毫米（mm）或英寸（inch）。

四、线材的生产工艺线材的生产过程一般包括以下几个步骤：1. 选材：根据线材的用途和要求选择合适的导体材料和绝缘材料，确保线材的性能。

2. 绞线：将多根单股线材按照一定规则进行绞合，增加线材的柔韧性和稳定性。

3. 绝缘处理：在线材的导体表面和绞合线上涂覆绝缘材料，保护导体免受外界电磁干扰和环境影响。

4. 护套加工：在线材绝缘层的外部加上护套，提高线材的耐磨损能力和抗拉性能。

5. 检测：对生产出的线材进行严格的质量检测，确保线材符合标准和要求。
