控制图的原理为什么原理控制图是一种用来监控过程稳定性的工具,它利用统计学原理和图表显示过程数据在时间上的变化。
控制图的原理是基于过程稳态和常法原则。
下面我将从统计学原理、过程稳态和常法原则三个方面来详细介绍控制图的原理。
首先,控制图的原理基于统计学原理。
统计学中有一个重要的概念是“过程稳态”,即过程在一定时间范围内的变异是常态变异,不是特殊因素引起的异常变异。
通过控制图的制作,可以将常态变异与特殊因素引起的异常变异区分开来。
控制图利用了统计学中的稳态过程理论,基于正态分布的概念,以及均值和标准偏差等统计指标,对过程数据进行分析和监控。
其次,控制图的原理与过程稳态密切相关。
过程稳态是指过程数据在一段时间内保持相对稳定的状态,没有特殊因素的干扰。
控制图的制作依赖于过程稳态的假设,即过程数据应该是在稳定状态下采集得到的。
在稳态下,过程数据通常服从正态分布,因此控制图的设计是基于正态分布的概念和统计指标。
通过控制限的设定,可以区分正常的过程变异和异常的过程变异,进而判断过程是否稳定。
最后,控制图的原理与常法原则紧密相关。
常法原则是指根据过程的特点和目标设定合适的控制限和判断规则,以便判断过程的稳定性。
常法原则包括以下几个方面:1. 控制限的设定:控制限是根据过程的特点和目标设定的参考线,用于判断过程是否稳定。
一般来说,控制限由平均线加减几倍标准差得到。
合适的控制限可以区分正常变异和异常变异,从而判断过程的稳定性。
2. 规则的制定:控制图需要设定一套判断规则,用于判断过程数据是否出现了异常变异。
常见的判断规则包括:连续7个点都在中心线的一侧、连续3个点都在中心线同一侧的A区(±1标准差)以外、连续2个点都在中心线同一侧的B区(±2标准差)以外等。
通过制定合适的判断规则,可以有效地检测到过程的异常变异。
3. 反应和改进:当控制图显示出异常变异时,需要及时反应和采取措施进行改进。
控制图可以帮助管理者及时发现问题和异常,从而采取相应措施,提高过程的稳定性和质量水平。
控制图的原理及应用图解1. 什么是控制图控制图是一种质量管理工具,用于监测和控制过程中的变异性。
它能够帮助我们识别过程是否处于控制状态,以及是否需要采取措施来纠正不良的变异。
2. 控制图的原理控制图的原理基于统计学中的过程稳定性原理。
通过测量过程中的关键指标,并绘制在控制图上,我们可以分析和判断过程是否出现了特殊原因的变动。
3. 控制图的应用步骤3.1 确定需要监控的指标在使用控制图之前,需要明确需要监控的关键指标是什么,例如产品的尺寸、重量等。
3.2 收集数据并绘制控制图收集一定数量的数据,并绘制控制图,一般常见的控制图有平均值图、范围图、p图和np图等。
3.3 设置控制限根据统计学原理,我们可以使用3σ法则来设置控制限。
控制限分为上限和下限,一般情况下,将上限和下限设置为±3个标准差。
3.4 监控过程并分析将新收集到的数据绘制在已有的控制图上,若数据点在控制限范围内,则认为过程处于可控制状态;若数据点超过控制限,则认为过程存在可疑现象。
及时分析出现不稳定的原因,并采取纠正措施。
3.5 持续改进控制图不仅用于监控过程的稳定性,还可以帮助我们发现过程中的变异和问题。
通过持续监控并分析数据,我们可以逐步改进过程,提高效率和质量。
4. 控制图的应用场景4.1 制造业在制造业中,控制图可以帮助企业监测生产线上的关键指标,例如产品尺寸、重量等。
通过控制图的分析,所产生的数据可以作为制造流程改进的依据。
4.2 服务业在服务业中,控制图可以用于监控服务质量。
例如餐饮行业使用控制图来监控食品加工过程中的关键环节,以确保食品质量符合标准。
4.3 医疗行业在医疗行业中,控制图可以用于监控医疗流程的关键环节。
例如手术室使用控制图来监控手术过程中的关键指标,以确保手术质量和安全。
4.4 金融行业在金融行业中,控制图可以用于监控交易过程中的关键指标,例如交易时间、成功率等。
通过控制图的应用,可以帮助金融机构提高交易效率和降低风险。
统计学中的控制图应用统计学是一门研究数据收集、分析和解释的学科,它在各个领域都有广泛的应用。
其中,控制图是统计学中的一种重要工具,用于监控和控制过程的稳定性和质量。
本文将介绍控制图的基本原理和应用,并探讨其在实际问题中的重要性。
一、控制图的基本原理控制图是一种图形化的工具,用于显示过程的数据和统计信息。
它通过将过程数据与控制限相比较,帮助我们判断过程的稳定性和质量。
控制限是根据统计学原理计算得出的上下限值,当过程数据超出这些限制时,表明过程存在异常变化。
在控制图中,通常有中心线、上控制限和下控制限。
中心线代表过程的平均水平,上控制限和下控制限分别代表过程的变异范围。
当过程数据在这些限制之间波动时,我们可以认为过程是稳定的。
如果数据超出控制限,我们需要进一步分析问题的原因,并采取相应的措施进行改进。
二、控制图的应用控制图广泛应用于各个行业和领域,包括制造业、服务业、医疗保健等。
它可以帮助我们实时监控过程的稳定性,及时发现问题并采取措施进行纠正。
下面我们将以制造业为例,介绍控制图的应用。
在制造业中,产品质量是一个重要的关注点。
通过使用控制图,我们可以监控产品的关键特性,并及时发现任何异常变化。
例如,在汽车制造过程中,我们可以使用控制图来监控发动机的排放水平。
如果排放水平超出控制限,我们可以迅速发现问题,并检查是否存在零部件的故障或者生产过程中的变化。
这样可以帮助我们及时采取措施,确保产品质量符合标准。
除了产品质量,控制图还可以应用于监控生产过程的稳定性。
在制造业中,生产过程的稳定性对于产品的一致性和效率至关重要。
通过使用控制图,我们可以监控关键过程参数的变化,并及时发现任何异常情况。
例如,在电子芯片制造过程中,我们可以使用控制图来监控温度和湿度等参数。
如果这些参数超出了控制限,我们可以立即采取措施,避免不良产品的产生。
三、控制图的重要性控制图在实际问题中的应用非常重要。
它可以帮助我们实时监控过程的稳定性和质量,并及时采取措施进行改进。
控制图的原理一.控制图的原理-波动分布控制图观点认为:(1)当过程仅受随机因素影响时,过程处于统计控制状态(简称受控状态);由于过程波动具有统计规律性,当过程受控时,过程特性一般服从稳定的随机分布;(2)当过程中存在系统因素的影响时,过程处于统计失控状态(简称失控状态)。
而失控时,过程分布将发生改变。
SPC正是利用过程波动的统计规律性对过程进行分析控制的。
因而,它强调过程在受控和有能力的状态下运行,从而使产品和服务稳定地满足顾客的要求。
二.控制图的原理-统计受控状态是生产过程追求的目标,此时,对产品的质量是有把握的。
控制图即是用来监测生产过程状态的一种有效工具。
控制图的统计学原理,令W为度量某个质量特性的统计样本。
假定W的均值为μ,而W 的标准差为σ。
于是,中心线、上控制限和下控制限分别为UCL=μ+KσCL=μLCL=μ-Kσ式中,K为中心线与控制界限之间的标准差倍数,Kσ表示间隔宽度。
正常情况下点子分布是正态的,落在控制界限之内的概率远大于落在控制界限之外的概率。
反之,若点子落在控制界限之外,可能是属于正常情况下的小概率事件发生,也可能是过程异常发生,相对来讲,后者发生的概率要大得多。
因此,我们宁可以为后者情况发生,这正是控制图的统计学原理。
点子落在控制界限之内是否一定处于稳态?点子落在控制界线之外是否一定出现异常?这两个问题的回答都是否定的。
更为科学的判断应根据概率统计方法对过程进行定量分析,精确计处出状态的概率值之后再进行过程状态判断。
三.控制图的原理-分类1各控制图用途:均值-极差控制图:是最常用、最基本的控制图,它用于控制对象为长度、重量、强度、纯度、时间和生产量等计量值的场合。
均值-标准差控制图:次图与上图类似,极差计算简便,故R图得到广泛应用,但当样本大小或0>10或12时,应用极差估计总体标准差的效率减低,最好应用S图代替R图。
中位数-极差控制图:由于中位数的计算比均值简单,所以多用于现场需要把测定数据直接记入控制图进行管理的场合。
控制图原理
控制图原理是质量管理中常用的一种工具,用于对过程进行监控和管理。
它通过收集数据并绘制图表,可以帮助我们了解过程中的变化和偏离情况,从而及时采取措施,保证产品或服务的质量可控。
控制图的原理基于统计学的概念,主要包括以下几个方面:
1. 随机变异和非随机变异:控制图的基本假设是过程的变异是随机的,即符合统计上的正态分布。
随机变异是一种正常的偶然差异,而非随机变异则是异常变异,可能是由特殊原因引起的。
控制图可以帮助我们区分这两种变异,并对非随机变异进行分析和改进。
2. 中心线和控制限:控制图通常会绘制中心线,表示过程的平均值。
同时,上下方各有两条控制限,分别代表过程的上限和下限。
控制限是根据统计学计算得出的,它们与规格限度不同,用于判断过程是否处于可控状态。
3. 规则和异常:控制图上通常会标注一些规则,用于判断数据点是否处于异常状态。
常见的规则有"一点在控制限之外"、"
连续9点在中心线的一侧"、"连续6点递增或递减"等。
当数
据点违反这些规则时,可能存在特殊原因或非随机变异,需要进行进一步的分析和改进。
通过使用控制图,我们可以实时监控过程的稳定性和能力,及时检测并纠正异常情况,从而提高产品或服务的质量和效率。
它可以帮助我们识别潜在问题或改进机会,优化过程,并支持持续改进的目标。
控制图的工作原理及应用1. 控制图的定义控制图是一种统计工具,用于监控和评估过程的稳定性。
它可以通过绘制数据的变化趋势和异常情况,帮助我们判断一个过程是否受到控制,并提供指导改进和优化过程。
2. 控制图的工作原理控制图基于统计方法和概率理论,通过绘制上下控制限来显示过程的可接受变化范围,以便及时发现和纠正异常情况。
其主要原理包括以下几个方面:2.1. 过程稳定性的判断控制图通过收集过程中的数据,并计算出平均值、标准差等统计指标。
然后,根据预设的控制限范围,绘制出控制界限。
如果数据点在控制界限内,则表示该过程是稳定的;如果数据点超出控制界限,则表示该过程存在异常情况。
2.2. 异常情况的分析当控制图显示出异常情况时,我们可以进一步分析异常的原因,并采取相应的措施进行修正。
通过对异常情况的深入分析,我们可以识别出导致过程不稳定的因素,并采取相应的措施加以改进。
2.3. 过程改进和优化控制图不仅可以用来判断过程是否受到控制,还可以帮助我们进行过程改进和优化。
通过对过程的持续监测和分析,我们可以识别出问题所在,并采取相应的改进措施,从而提高过程的稳定性和效率。
3. 控制图的应用控制图在许多领域都有广泛的应用,在制造业、服务业、医疗等行业中都可以找到其身影。
以下是一些常见的控制图应用场景:3.1. 制造业中的控制图在制造业中,控制图通常用于监控生产过程中的关键指标,比如产品质量、生产效率等。
通过及时检测和纠正异常情况,可以提高产品的一致性和生产的稳定性,从而提高产品的质量和效率。
3.2. 服务业中的控制图在服务业中,控制图可以用于监控和评估服务质量,比如客户满意度、服务响应时间等。
通过对服务过程的持续监测和分析,可以及时发现服务异常和瓶颈,从而提供更好的服务体验。
3.3. 医疗中的控制图在医疗领域中,控制图可以用于监控和评估医疗过程中的关键指标,比如手术成功率、医疗事故率等。
通过对医疗过程的监测和分析,可以及时发现潜在的风险和问题,并采取措施加以修正,从而提高医疗质量和安全性。

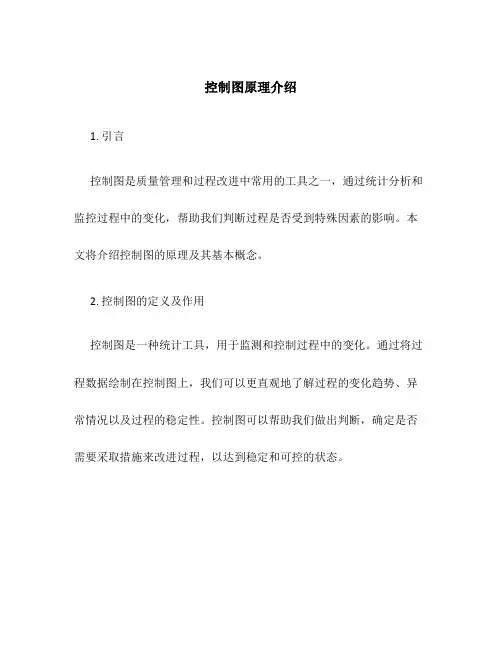

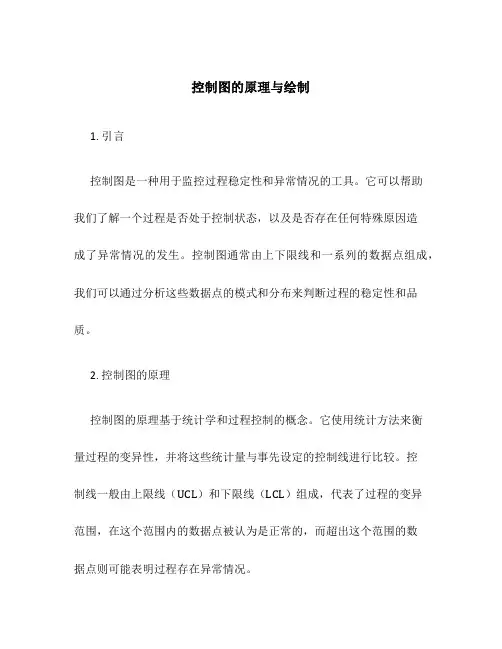

控制图原理介绍1. 引言控制图是质量管理和过程改进中常用的工具之一,通过统计分析和监控过程中的变化,帮助我们判断过程是否受到特殊因素的影响。
本文将介绍控制图的原理及其基本概念。
2. 控制图的定义及作用控制图是一种统计工具,用于监测和控制过程中的变化。
通过将过程数据绘制在控制图上,我们可以更直观地了解过程的变化趋势、异常情况以及过程的稳定性。
控制图可以帮助我们做出判断,确定是否需要采取措施来改进过程,以达到稳定和可控的状态。
3. 控制图的原理控制图基于统计学的基本原理,主要应用了过程能力分析和统计过程控制两个方面的方法。
3.1 过程能力分析过程能力分析是通过收集和分析数据来评估过程的稳定性和可控性。
它用一些指标来衡量过程的能力,如均值、方差等。
控制图中的中心线代表过程的平均值,而控制限代表过程的变异范围。
如果过程的数据点落在控制限之内,则说明过程是稳定的,否则可能存在特殊因素的影响。
3.2 统计过程控制统计过程控制是一种通过统计方法来监控过程的变化,并及时采取控制措施以避免过程产生不良品或错误结果的方法。
控制图中的控制限可以帮助我们判断过程是否处于可控状态。
如果数据点超出了控制限,就意味着过程发生了异常情况,需要进一步分析并采取相应的纠正措施。
4. 控制图的基本概念4.1 中心线控制图中的中心线代表过程的平均值。
它通常通过计算一组数据的平均值来确定。
4.2 控制限控制图中的控制限用于判断过程是否处于可控状态。
控制限分为上限和下限两个值。
上限代表过程的上界,下限代表过程的下界。
如果数据点超出了控制限,就意味着过程发生了异常情况。
4.3 标准差标准差是衡量数据的离散程度的指标。
在控制图中,标准差用于计算控制限。
较大的标准差意味着过程的变异性较大,而较小的标准差意味着过程的稳定性较高。
4.4 规格限规格限是工程师或客户规定的过程上下界限。
如果数据点超出了规格限,就意味着产品或过程不符合规格要求,需要进行调整或改进。
控制图的原理、作用及应用范围1. 控制图的原理控制图是一种用于分析和监测过程稳定性的统计工具,它基于统计学原理和概念,并结合实际数据将过程的表现可视化呈现出来。
控制图的原理主要包括以下几点: - 随机性原理:过程中的变化是由随机因素引起的,控制图通过测量样本数据并计算统计量,与过程的预期稳定性进行对比,从而判断变异是否超出预期范围。
- 稳态原理:在一个稳定的过程中,所测量的样本数据会围绕着一个中心值进行随机波动。
通过指定上下控制限,控制图可以帮助识别超出正常变异范围的异常情况。
- 规范化原理:控制图将过程数据标准化为无量纲形式,这样可以直观地比较不同过程的稳定性和性能。
2. 控制图的作用控制图在质量管理和过程改进中起到了重要的作用,主要体现在以下几个方面:- 监测过程稳定性:通过控制图的使用,可以对过程的稳定性进行实时监测。
当过程的变异超出控制限时,可以及时采取相应的纠正措施,确保过程能够持续稳定地运行。
- 识别特殊因子:控制图能够帮助识别过程中的特殊因子,如异常事件、材料变化等。
通过对控制图的分析,我们可以及时发现潜在问题并进行解决,以提高过程的品质和效率。
- 指导决策:控制图提供了过程数据的可视化展示,有助于决策者快速了解过程的状况并作出相应的决策。
例如,当控制图显示过程稳定时,可以进一步优化操作流程;当控制图显示过程异常时,可以立即采取措施进行调整。
3. 控制图的应用范围控制图可以应用于各种不同类型的过程,尤其在生产制造和服务行业中具有广泛的应用范围。
以下是一些常见的应用领域: - 制造业:控制图可以用于监测生产线上的产品质量,帮助找出生产过程中的异常情况,并及时调整以提高产品质量和生产效率。
- 服务业:控制图可以用于监测服务过程的性能指标,如平均等待时间、客户满意度等,帮助提高服务质量和客户体验。
- 医疗领域:控制图可以应用于医疗过程的监测和改进,如手术时间、治疗效果等,有助于提高医疗质量和安全性。
