质量控制图的原理

总结一下质量管理传统7种工具的原理及应用范围质量管理传统的七种工具分别是流程图、直方图、因果图、散点图、控制图、构型图和帕累托图。

这些工具经过多年的发展和实践，已成为质量管理的基础工具，可以帮助企业识别和解决问题，提升产品和服务的质量。

一、流程图1.原理：流程图是通过图形的方式，将一个流程或系统的各个步骤进行可视化的展示。

它可以帮助人们理解和分析流程中的每个环节，从而找到优化的机会。

2.应用范围：流程图适用于各种类型的组织和行业，例如制造业、服务业、项目管理等领域。

它可以用于描述生产流程、销售流程、服务流程以及项目管理流程等。

二、直方图1.原理：直方图通过将连续数据分组，并以柱状图的形式展示数量的分布情况，帮助人们理解和分析数据的分布特征。

通过观察数据的直方图，可以发现数据的偏态、离群值等问题。

2.应用范围：直方图适用于各种类型的数据分析场景，例如产品质量分析、生产过程的稳定性分析、市场调研数据的分析等。

三、因果图1.原理：因果图是通过将问题的可能原因和结果进行因果关系的图示化，帮助人们找到问题背后的根本原因，从而采取相应的改进措施。

2.应用范围：因果图适用于各种类型的问题分析，例如产品质量问题、客户投诉问题、生产效率问题等。

四、散点图1.原理：散点图通过绘制变量之间的二维坐标点，展示它们之间的关系。

通过观察散点图，可以判断变量之间是否存在其中一种关联关系，进而进行相关分析。

2.应用范围：散点图适用于各种类型的数据分析场景，例如变量之间的相关性分析、产品设计和制造过程中的参数优化分析等。

五、控制图1.原理：控制图是一种监控工具，用于检测过程是否处于统计控制状态。

通过将过程数据进行统计分析，并在图上标记出控制线和预警线，可以快速识别出过程是否存在特殊因素的影响。

2.应用范围：控制图适用于各种类型的过程监控场景，例如生产过程的控制、质量控制、项目管理等。

六、构型图1.原理：构型图是通过绘制系统中各个组成部分之间的关系，帮助人们理解系统的结构和相互作用。

控制图的原理及应用图解1. 什么是控制图控制图是一种质量管理工具，用于监测和控制过程中的变异性。

它能够帮助我们识别过程是否处于控制状态，以及是否需要采取措施来纠正不良的变异。

2. 控制图的原理控制图的原理基于统计学中的过程稳定性原理。

通过测量过程中的关键指标，并绘制在控制图上，我们可以分析和判断过程是否出现了特殊原因的变动。

3. 控制图的应用步骤3.1 确定需要监控的指标在使用控制图之前，需要明确需要监控的关键指标是什么，例如产品的尺寸、重量等。

3.2 收集数据并绘制控制图收集一定数量的数据，并绘制控制图，一般常见的控制图有平均值图、范围图、p图和np图等。

3.3 设置控制限根据统计学原理，我们可以使用3σ法则来设置控制限。

控制限分为上限和下限，一般情况下，将上限和下限设置为±3个标准差。

3.4 监控过程并分析将新收集到的数据绘制在已有的控制图上，若数据点在控制限范围内，则认为过程处于可控制状态；若数据点超过控制限，则认为过程存在可疑现象。

及时分析出现不稳定的原因，并采取纠正措施。

3.5 持续改进控制图不仅用于监控过程的稳定性，还可以帮助我们发现过程中的变异和问题。

通过持续监控并分析数据，我们可以逐步改进过程，提高效率和质量。

4. 控制图的应用场景4.1 制造业在制造业中，控制图可以帮助企业监测生产线上的关键指标，例如产品尺寸、重量等。

通过控制图的分析，所产生的数据可以作为制造流程改进的依据。

4.2 服务业在服务业中，控制图可以用于监控服务质量。

例如餐饮行业使用控制图来监控食品加工过程中的关键环节，以确保食品质量符合标准。

4.3 医疗行业在医疗行业中，控制图可以用于监控医疗流程的关键环节。

例如手术室使用控制图来监控手术过程中的关键指标，以确保手术质量和安全。

4.4 金融行业在金融行业中，控制图可以用于监控交易过程中的关键指标，例如交易时间、成功率等。

通过控制图的应用，可以帮助金融机构提高交易效率和降低风险。

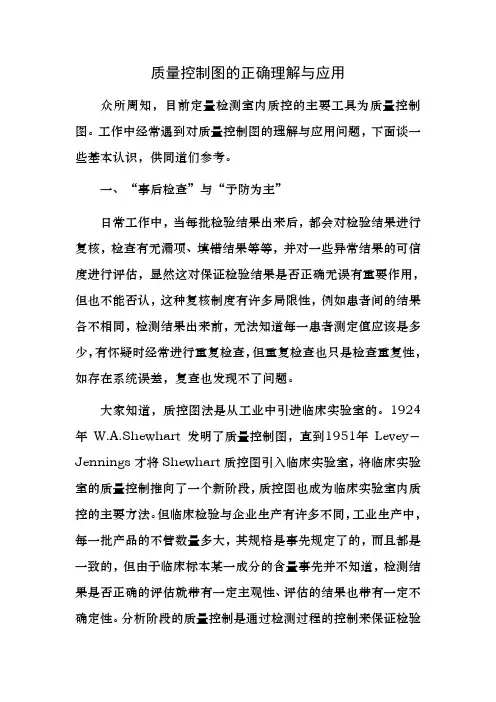

质量控制图的正确理解与应用众所周知，目前定量检测室内质控的主要工具为质量控制图。

工作中经常遇到对质量控制图的理解与应用问题，下面谈一些基本认识，供同道们参考。

一、“事后检查”与“予防为主”日常工作中，当每批检验结果出来后，都会对检验结果进行复核，检查有无漏项、填错结果等等，并对一些异常结果的可信度进行评估，显然这对保证检验结果是否正确无误有重要作用，但也不能否认，这种复核制度有许多局限性，例如患者间的结果各不相同，检测结果出来前，无法知道每一患者测定值应该是多少，有怀疑时经常进行重复检查，但重复检查也只是检查重复性，如存在系统误差，复查也发现不了问题。

大家知道，质控图法是从工业中引进临床实验室的。

1924年W.A.Shewhart发明了质量控制图，直到1951年Levey－Jennings才将Shewhart质控图引入临床实验室，将临床实验室的质量控制推向了一个新阶段，质控图也成为临床实验室内质控的主要方法。

但临床检验与企业生产有许多不同，工业生产中，每一批产品的不管数量多大，其规格是事先规定了的，而且都是一致的，但由于临床标本某一成分的含量事先并不知道，检测结果是否正确的评估就带有一定主观性、评估的结果也带有一定不确定性。

分析阶段的质量控制是通过检测过程的控制来保证检验质量的。

其基本思路是检测条件得到控制，其检验结果的准确性（与真值或理想值的偏倚）及精密度是满足临床要求的话，则检测过程如果是在控制条件下进行的，那么检验结果就应该是可靠的，反之如果检测过程失控，检验结果将是不可靠的。

所以质控图法是通过对检测过程是否在控的判断，来推论检验结果是否可靠，这是总体上的判断。

这是一个重要的思想，但总体上的判断不能完全代替“个体的判断。

”因为一批检验结果中，难免有个别非常“异常”、难以解释的结果，这就需要“个别对待、个别处理”；同时质控图法用来判断检测过程是否在控，并作出该批结果可否发出时，还有一个前提：即送检标本的质量必须是合格的。

控制图原理
控制图原理是质量管理中常用的一种工具，用于对过程进行监控和管理。

它通过收集数据并绘制图表，可以帮助我们了解过程中的变化和偏离情况，从而及时采取措施，保证产品或服务的质量可控。

控制图的原理基于统计学的概念，主要包括以下几个方面：
1. 随机变异和非随机变异：控制图的基本假设是过程的变异是随机的，即符合统计上的正态分布。

随机变异是一种正常的偶然差异，而非随机变异则是异常变异，可能是由特殊原因引起的。

控制图可以帮助我们区分这两种变异，并对非随机变异进行分析和改进。

2. 中心线和控制限：控制图通常会绘制中心线，表示过程的平均值。

同时，上下方各有两条控制限，分别代表过程的上限和下限。

控制限是根据统计学计算得出的，它们与规格限度不同，用于判断过程是否处于可控状态。

3. 规则和异常：控制图上通常会标注一些规则，用于判断数据点是否处于异常状态。

常见的规则有"一点在控制限之外"、"
连续9点在中心线的一侧"、"连续6点递增或递减"等。

当数
据点违反这些规则时，可能存在特殊原因或非随机变异，需要进行进一步的分析和改进。

通过使用控制图，我们可以实时监控过程的稳定性和能力，及时检测并纠正异常情况，从而提高产品或服务的质量和效率。

它可以帮助我们识别潜在问题或改进机会，优化过程，并支持持续改进的目标。

控制图原理⼀、控制图的结构控制图(Control　Chart)是对过程质量特性值进⾏测定、记录、评估，从⽽监察过程是否处于控制状态的⼀种⽤统计⽅法设计的图。

图上有中⼼线(CL，Central line)、上控制限(UCL，Upper Control limit)和下控制限(LCL，lower Control limit)，并有按时间顺序抽取的样本统计量数值的描点序列，参见图4.2-1。

UCL与LCL统称为控制线。

若控制图中的点落在UCL与LCL之外或点在UCL与LCL之间但排列不随机，则表明过程异常。

控制图有⼀个很⼤的优点，在图中将所描绘的点⼦与控制界限相⽐较，从⽽能够直观地看到产品或服务的质量的变化。

控制图构成必有中⼼线，上下控制限中的⼀条或两条和按时间顺序抽取的样本点⼦连线。

⼆、控制图的重要性1、是贯彻预防原则的重要⼯具，控制图可⽤以直接控制与诊断过程，是质量管理⼯具的重要组成部分。

2、可以应⽤于不同⾏业及不同规模的企业。

3、控制图应⽤推⼴反映了管理现代化的程度。

三、产品质量的统计观点1、产品质量具有变异性。

给定的公差范围体现了产品的变异性。

2、产品质量的变异具有统计规律性。

影响产品的因素可分为异常因素和偶然因素两类。

偶然因素对产品质量影响微⼩，是过程固有的难以消除，异常因素对产品质量影响⼤，不是过程所固有的，不难消除。

前者约占过程的85%，后者约占过程的15%。

由于异常因素不是过程所固有，故容易发现，通常可由过程控制⼈员⾃⾏消除，⽽不必求⾼⼀级的管理⼈员。

由于偶然因素是过程所固有，故难以发现。

偶然因素涉及到⼈、机、料、法、环、测等整个系统的改进，故需由⾼⼀级⼈员决策。

休哈特控制图的实质就是区分偶然因素与异常因素。

四、控制图原理（⼀）控制图的形成：将通常的正态分布转个⽅向，使⾃变量增加的⽅向垂直向上，将µ、µ+3σ、µ-3σ分别标为CL、UCL和LCL，就得到⼀张控制图。

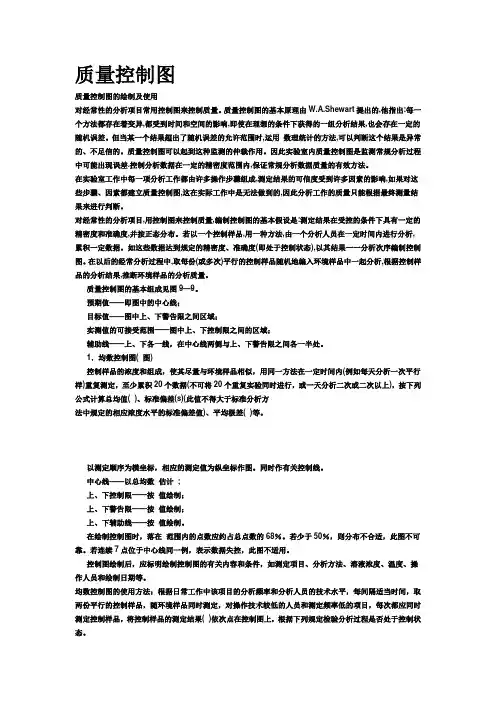

质量控制图质量控制图的绘制及使用对经常性的分析项目常用控制图来控制质量。

质量控制图的基本原理由W.A.Shewart提出的,他指出:每一个方法都存在着变异,都受到时间和空间的影响,即使在理想的条件下获得的一组分析结果,也会存在一定的随机误差。

但当某一个结果超出了随机误差的允许范围时,运用数理统计的方法,可以判断这个结果是异常的、不足信的。

质量控制图可以起到这种监测的仲裁作用。

因此实验室内质量控制图是监测常规分析过程中可能出现误差.控制分析数据在一定的精密度范围内,保证常规分析数据质量的有效方法。

在实验室工作中每一项分析工作都由许多操作步骤组成,测定结果的可信度受到许多因素的影响,如果对这些步骤、因素都建立质量控制图,这在实际工作中是无法做到的,因此分析工作的质量只能根据最终测量结果来进行判断。

对经常性的分析项目,用控制图来控制质量,编制控制图的基本假设是:测定结果在受控的条件下具有一定的精密度和准确度,并按正态分布。

若以一个控制样品,用一种方法,由一个分析人员在一定时间内进行分析,累积一定数据。

如这些数据达到规定的精密度、准确度(即处于控制状态),以其结果一一分析次序编制控制图。

在以后的经常分析过程中,取每份(或多次)平行的控制样品随机地编入环境样品中一起分析,根据控制样品的分析结果,推断环境样品的分析质量。

质量控制图的基本组成见图9—9。

预期值——即图中的中心线；目标值——图中上、下警告限之间区域；实测值的可接受范围——图中上、下控制限之间的区域；辅助线——上、下各一线，在中心线两侧与上、下警告限之间各一半处。

1．均数控制图( 图)控制样品的浓度和组成，使其尽量与环境样品相似，用同一方法在一定时间内(例如每天分析一次平行样)重复测定，至少累积20个数据(不可将20个重复实验同时进行，或一天分析二次或二次以上)，按下列公式计算总均值( )、标准偏差(s)(此值不得大于标准分析方法中规定的相应浓度水平的标准偏差值)、平均极差( )等。

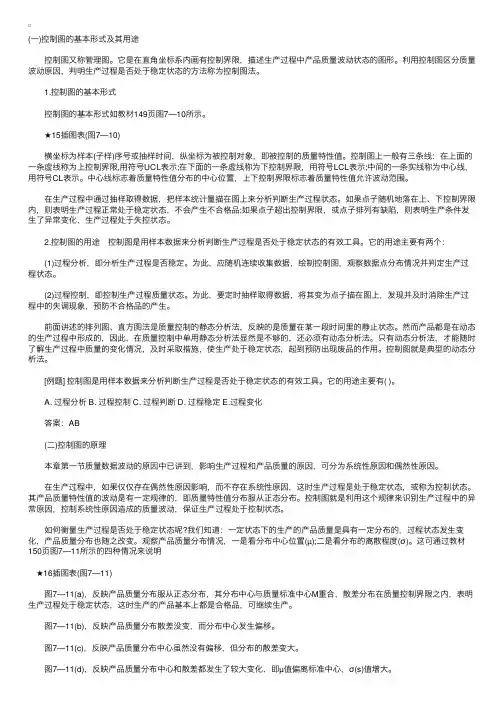

(⼀)控制图的基本形式及其⽤途 控制图⼜称管理图。

它是在直⾓坐标系内画有控制界限，描述⽣产过程中产品质量波动状态的图形。

利⽤控制图区分质量波动原因，判明⽣产过程是否处于稳定状态的⽅法称为控制图法。

1.控制图的基本形式 控制图的基本形式如教材149页图7—10所⽰。

★15插图表(图7—10) 横坐标为样本(⼦样)序号或抽样时间，纵坐标为被控制对象，即被控制的质量特性值。

控制图上⼀般有三条线：在上⾯的⼀条虚线称为上控制界限,⽤符号UCL表⽰;在下⾯的⼀条虚线称为下控制界限，⽤符号LCL表⽰;中间的⼀条实线称为中⼼线，⽤符号CL表⽰。

中⼼线标志着质量特性值分布的中⼼位置，上下控制界限标志着质量特性值允许波动范围。

在⽣产过程中通过抽样取得数据，把样本统计量描在图上来分析判断⽣产过程状态。

如果点⼦随机地落在上、下控制界限内，则表明⽣产过程正常处于稳定状态，不会产⽣不合格品;如果点⼦超出控制界限，或点⼦排列有缺陷，则表明⽣产条件发⽣了异常变化，⽣产过程处于失控状态。

2.控制图的⽤途　控制图是⽤样本数据来分析判断⽣产过程是否处于稳定状态的有效⼯具。

它的⽤途主要有两个： (1)过程分析，即分析⽣产过程是否稳定。

为此，应随机连续收集数据，绘制控制图，观察数据点分布情况并判定⽣产过程状态。

(2)过程控制，即控制⽣产过程质量状态。

为此，要定时抽样取得数据，将其变为点⼦描在图上，发现并及时消除⽣产过程中的失调现象，预防不合格品的产⽣。

前⾯讲述的排列图、直⽅图法是质量控制的静态分析法，反映的是质量在某⼀段时间⾥的静⽌状态。

然⽽产品都是在动态的⽣产过程中形成的，因此，在质量控制中单⽤静态分析法显然是不够的，还必须有动态分析法。

只有动态分析法，才能随时了解⽣产过程中质量的变化情况，及时采取措施，使⽣产处于稳定状态，起到预防出现废品的作⽤。

控制图就是典型的动态分析法。

[例题] 控制图是⽤样本数据来分析判断⽣产过程是否处于稳定状态的有效⼯具。

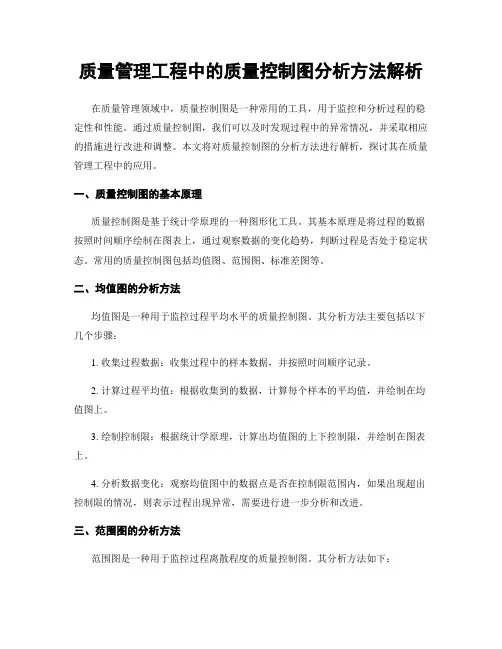

质量管理工程中的质量控制图分析方法解析在质量管理领域中，质量控制图是一种常用的工具，用于监控和分析过程的稳定性和性能。

通过质量控制图，我们可以及时发现过程中的异常情况，并采取相应的措施进行改进和调整。

本文将对质量控制图的分析方法进行解析，探讨其在质量管理工程中的应用。

一、质量控制图的基本原理质量控制图是基于统计学原理的一种图形化工具。

其基本原理是将过程的数据按照时间顺序绘制在图表上，通过观察数据的变化趋势，判断过程是否处于稳定状态。

常用的质量控制图包括均值图、范围图、标准差图等。

二、均值图的分析方法均值图是一种用于监控过程平均水平的质量控制图。

其分析方法主要包括以下几个步骤：1. 收集过程数据：收集过程中的样本数据，并按照时间顺序记录。

2. 计算过程平均值：根据收集到的数据，计算每个样本的平均值，并绘制在均值图上。

3. 绘制控制限：根据统计学原理，计算出均值图的上下控制限，并绘制在图表上。

4. 分析数据变化：观察均值图中的数据点是否在控制限范围内，如果出现超出控制限的情况，则表示过程出现异常，需要进行进一步分析和改进。

三、范围图的分析方法范围图是一种用于监控过程离散程度的质量控制图。

其分析方法如下：1. 收集过程数据：同样需要收集过程中的样本数据，并按照时间顺序记录。

2. 计算样本范围：对于每个样本，计算其最大值和最小值之间的范围，并绘制在范围图上。

3. 绘制控制限：根据统计学原理，计算出范围图的上下控制限，并绘制在图表上。

4. 分析数据变化：观察范围图中的数据点是否在控制限范围内，如果出现超出控制限的情况，则表示过程出现异常，需要进行进一步分析和改进。

四、标准差图的分析方法标准差图是一种用于监控过程离散程度的质量控制图，其分析方法与范围图类似，但在计算标准差时，使用的是样本标准差而不是样本范围。

标准差图的分析方法如下：1. 收集过程数据：同样需要收集过程中的样本数据，并按照时间顺序记录。

2. 计算样本标准差：对于每个样本，计算其标准差，并绘制在标准差图上。

控制图的原理、作用及应用范围1. 控制图的原理控制图是一种用于分析和监测过程稳定性的统计工具，它基于统计学原理和概念，并结合实际数据将过程的表现可视化呈现出来。

控制图的原理主要包括以下几点： - 随机性原理：过程中的变化是由随机因素引起的，控制图通过测量样本数据并计算统计量，与过程的预期稳定性进行对比，从而判断变异是否超出预期范围。

- 稳态原理：在一个稳定的过程中，所测量的样本数据会围绕着一个中心值进行随机波动。

通过指定上下控制限，控制图可以帮助识别超出正常变异范围的异常情况。

- 规范化原理：控制图将过程数据标准化为无量纲形式，这样可以直观地比较不同过程的稳定性和性能。

2. 控制图的作用控制图在质量管理和过程改进中起到了重要的作用，主要体现在以下几个方面：- 监测过程稳定性：通过控制图的使用，可以对过程的稳定性进行实时监测。

当过程的变异超出控制限时，可以及时采取相应的纠正措施，确保过程能够持续稳定地运行。

- 识别特殊因子：控制图能够帮助识别过程中的特殊因子，如异常事件、材料变化等。

通过对控制图的分析，我们可以及时发现潜在问题并进行解决，以提高过程的品质和效率。

- 指导决策：控制图提供了过程数据的可视化展示，有助于决策者快速了解过程的状况并作出相应的决策。

例如，当控制图显示过程稳定时，可以进一步优化操作流程；当控制图显示过程异常时，可以立即采取措施进行调整。

3. 控制图的应用范围控制图可以应用于各种不同类型的过程，尤其在生产制造和服务行业中具有广泛的应用范围。

以下是一些常见的应用领域： - 制造业：控制图可以用于监测生产线上的产品质量，帮助找出生产过程中的异常情况，并及时调整以提高产品质量和生产效率。

- 服务业：控制图可以用于监测服务过程的性能指标，如平均等待时间、客户满意度等，帮助提高服务质量和客户体验。

- 医疗领域：控制图可以应用于医疗过程的监测和改进，如手术时间、治疗效果等，有助于提高医疗质量和安全性。

质量控制图的原理和作用
质量控制图是质量管理中常用的工具，用于监控和控制过程的稳定性和一致性。

它基于统计原理，帮助团队识别和分析过程中的变异，并提供及时的反馈，以便采取适当的措施来改进和控制质量。

质量控制图的原理是建立在统计过程控制的概念上。

它通常基于数据采集和样本检验，并与预期的标准进行比较。

以下是几个常见的质量控制图和其原理：
1. 控制图：控制图是一种统计工具，用于检测过程中的常规变异和特殊因素引起的非常规变异。

它基于样本数据的变异性，并通过设置上下控制限来标识正常变异范围。

当样本数据超出控制限时，表示过程发生了特殊因素，需要进一步调查和纠正。

2. 均值图：均值图用于监控过程的中心线（平均值）是否在可接受的范围内稳定。

它计算每个样本的平均值，并绘制在控制图上。

如果平均值超出控制限，表示过程存在偏差，需要进行调整和改进。

3. 范围图：范围图用于监控过程的变异性。

它计算每个样本的范围（最大值与最小值之差），并绘制在控制图上。

范围图可以帮助识别过程中的非常规变异，并检测出偶然误差或特殊因素的存在。

4. Cp/Cpk图：Cp（过程能力指数）和Cpk（过程能力指数对称性）图用于评
估过程的能力和一致性。

它们基于过程的规格限制和测量数据的变异性，提供了关于过程能力。

质量质控图的原理质量控制图（Quality Control Chart）是一种用于监控和管理质量的工具，它可以帮助判断过程是否在控制范围内，以及是否存在特殊原因或异常情况。

质量控制图有多种类型，如均值图、范围图、标准差图等，可以用来分析数据的中心趋势、分布变化以及异常情况等。

质量控制图的原理包括两个基本概念：统计稳定性和过程能力。

统计稳定性是指在相同操作下，过程内的数据是否呈现出一定的稳定性，即数据的变动属于正常范围内的随机变动。

稳定的过程有利于对后续的处理进行预测和控制。

过程能力是指过程是否能够满足客户对产品或服务的要求。

它可以通过质量控制图中的规格限制线进行评估，规格限制线包括控制限和规格限。

控制限是根据过程的稳定性和可控性而设定的限制线，规格限是由客户对产品或服务要求所设定的限制线。

质量控制图的原理主要包括以下几个方面：1. 数据收集：首先，需要从生产过程中收集一组被称为抽样的数据。

抽样是从待测对象中选取一部分样本进行测试或观察，并用得到的数据来评价整个对象的特征。

2. 数据分析：分析收集到的数据，包括数据的中心趋势、分布情况和异常情况等。

常用的统计指标有均值、范围、标准差等。

3. 控制限计算：通过分析计算得到控制限。

控制限用于判断过程是否处于统计稳定状态，其计算方法一般为基于正态分布的统计方法，如平均数加减三倍标准差法。

4. 控制图绘制：根据计算得到的控制限，将数据和控制限绘制在图表上，形成质量控制图。

控制图包括均值图、范围图、标准差图等，常用的控制图有X-R 图和X-S图。

5. 判断过程状态：通过观察控制图上的数据点是否在控制限内，来判断过程是否处于统计稳定状态。

如果数据点在控制限内，则说明过程处于统计稳定状态，否则可能存在特殊原因或异常情况。

6. 异常原因分析：如果控制图上的数据点超出了控制限，说明过程可能存在特殊原因或异常情况。

需要进行进一步的分析，找出异常的原因，并采取相应的改进措施来恢复过程的稳定性。

控制图的原理控制图是一种质量管理工具，用于监控过程的稳定性和一致性。

它可以帮助我们识别过程中的变化和异常，从而及时采取措施来纠正问题，确保产品或服务的质量。

控制图的原理基于统计学和概率论，通过收集数据并将其绘制成图表，来分析过程的变化和规律。

首先，控制图的原理基于过程的稳定性。

在质量管理中，稳定的过程是指在一定的条件下，过程的输出呈现出一定的稳定性和一致性。

控制图通过收集过程数据，将其分析并绘制成图表，从而可以直观地观察到过程的稳定性。

如果过程稳定，控制图上的数据点将分布在中心线附近，并在控制限内波动；如果过程不稳定，数据点将偏离中心线，或者超出控制限，这时就需要对过程进行调整和改进。

其次，控制图的原理基于异常的识别和处理。

在实际生产和服务过程中，总会存在各种异常情况，如材料质量变化、设备故障、人为操作失误等。

控制图可以帮助我们及时发现这些异常，并进行分析和处理。

当控制图上出现异常点或趋势时，我们需要对异常进行进一步的分析，找出异常的原因，并采取相应的措施来纠正问题，以确保过程的稳定性和一致性。

此外，控制图的原理还基于统计学和概率论。

控制图通常使用的是正态分布或者其他概率分布来描述过程的变化规律。

通过对数据的统计分析，我们可以得到过程的平均值、标准差等参数，然后根据这些参数来确定控制限，从而判断过程的稳定性和一致性。

控制图的原理正是基于这些统计学和概率论的知识，通过数据的收集和分析，来帮助我们了解和控制过程的变化规律。

总的来说，控制图的原理是基于过程的稳定性、异常的识别和处理，以及统计学和概率论的知识。

它是质量管理中非常重要的工具，可以帮助我们监控和改进过程，确保产品或服务的质量。

通过掌握控制图的原理，我们可以更好地应用它来提高生产效率和产品质量，满足客户的需求和期望。

过程质量的科学方法—控制图的原理是什么？控制图是对过程质量加以测定、记录从而进行控制的一种科学方法。

图上有中心线、上只存在偶然波动时，产品质量将形成某种典型分布。

例如，在车制螺丝的例子中形成正态分布。

如果除去偶然波动外还有异常波动，则产品质量的分布必将偏离原来的典型分布。

因此，根据典型分布是否偏离就能判断异常因素是否发生，而典型分布的偏离可由控制图检出。

在上述车制螺丝的例子中，由于发生了车刀磨损的异常因素，螺丝直径的分布偏离了原来的正态分布而向上移动，于是点子超出上控制界的概率大为增加，从而点子频频出界，表明在异常波动。

控制图上的控制界限就是区分偶然波动与异常波动的科学界限，休哈特控制图的实质是区分偶然因素与异常因素两类因素。

1.控制图的预防原理控制图是如何贯彻预防原则的呢？这可以由以下两点看出：（1）应用控制图对生产过程不断监控，当异常因素刚一露出苗头，甚至在未造成不合格品之前就能及时被发现，在这种趋势造成不合格品之前就采取措施加以消除，起到预防的作用。

（2）在现场，更多的情况是控制图显示异常，表明异常原因已经发生，这时一定要贯彻“查出异因，采取措施，保证消除，不再出现，纳人标准。

”否则，控制图就形同虚设，不如不搞。

每贯彻一次（即经过一次这样的循环）就消除一个异常因素，使它不再出现，从而起到预防的作用。

2.统计过程控制的实质要精确地获得总体的具体数值，需要收集总体的每一个样品的数值。

这对于一个无限总体或一个数量很大的有限总体来说往往是不可能的，或者是不必要的。

在实际工作中，一般是从总体中随机地抽取样本，对总体参数进行统计推断。

样本中含有总体的各种信息，因此样本是很宝贵的。

但是如果不对样本进一步提炼、加工、整理，则总体的各种信息仍分散在样本的每个样品中。

为了充分利用样本所含的各种信息，常常把样本加工成它的函数，一般将这个（或若干个）不含未知参数的样本函数称为统计量。

过程控制的实质，就是这样一个统计推断过程，所依据的统计量的形式应根据计推断的目的和应用的条件不同而有所不同。

控制图的原理及其分类引言控制图是一种常用的质量管理工具，在工业生产和过程控制中广泛应用。

控制图可以用于监测和分析过程的稳定性、变异性和质量水平，从而帮助企业进行控制和改进。

本文将介绍控制图的原理及其分类。

首先，我们将解释控制图的基本原理，然后详细讨论三种常用的控制图分类：X-Bar 控制图、R 控制图和P 控制图。

控制图的原理控制图的原理基于统计过程控制（SPC）理论。

SPC 理论认为，任何可测量的过程或系统都存在一定的变异性。

控制图通过对过程数据的统计分析，判断这种变异性是否超出可接受的范围，从而帮助工程师获取关于过程的可靠信息。

控制图的构建基于以下几个关键原则：1.任何过程可测量的特性都可以用统计数据来描述：控制图的基础是使用统计数据描述过程的变异性。

2.过程的变异性存在常态分布：根据中心极限定理，大部分过程的变异性都可以近似地呈现正态分布。

3.随机变异与特殊原因变异：过程变异性可以分为两种类型，随机变异（常态变异）和特殊原因变异（非常态变异）。

控制图的目标是从这两种变异中区分出来。

4.过程的稳定性：稳定的过程是指在统计范围内，没有特殊原因导致的变异性。

控制图的作用是监控过程的稳定性，及时发现过程中的异常情况。

5.控制上下限：控制图上下限的选择是基于统计数据，目标是覆盖大部分的随机变异，并确定过程不受特殊原因的影响。

X-Bar 控制图X-Bar 控制图是最常用的控制图之一，用于监控过程的平均值。

X-Bar 控制图的构建步骤如下：1.收集样本数据：从过程中选择一组样本，并记录样本的平均值。

2.计算平均值和范围：计算所有样本的平均值，并计算样本平均值的平均值和范围。

3.衡量中心线和控制限：根据样本平均值的平均值和范围来确定中心线和控制限。

4.绘制控制图：根据计算结果，将中心线和控制限绘制在控制图上。

通过观察样本平均值是否在控制限范围内，可以判断过程的稳定性。

如果样本平均值超出控制限，表示过程存在特殊原因变异，需要进行调查和纠正。
