第01章 轨道交通车辆设计概述

城市轨道交通规划与设计-专业资料预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制第一章概述1.1 轨道交通发展历史1.1.1 城市交通发展概况1．早期的城市交通历史上最早的城市公共交通可以追溯到罗马时代，那时建立了一个地区性的车辆出租系统。

2．现代意义上的城市大容量公共交通1819年巴黎出现第一条公交运行线路。

美国的第一条公交线路是1827年纽约城产生的可载12人的改良马车。

由于城市人口的集聚，单纯依靠道路交通实际上将很难解决城市交通问题。

因为道路交通方式本身所固有的交叉、冲突环节在拥挤、土地有限的市区难以得到很好地解决。

1.1.2 轨道交通发展历史1．铁路蒸气铁路是19世纪发明的。

第一条城市间铁路服务开始于1830年英国的利物蒲至曼彻斯特。

它使得铁路主导着城市间运输达一个世纪。

从那以后人们每天乘火车上班。

由于需求良好，铁路开始经营通勤运输。

伦敦1838年开放了第一条严格的市郊运输线路，大量市郊线网的建设则是在1840到1875年之间，有些现在仍在使用。

美国最早的通勤列车是1843年在Worcester至Boston开通的。

纽约、费城、芝加哥等均建设了较大规模的市郊运输线网。

2．地铁的产生地铁的产生源于将蒸汽列车引入市中心的构想。

世界上最早的地铁是1863年元月10日在伦敦开通的6km长的一段线路。

列车由蒸汽机车驱动，火需要专门的力量来煽动，通风也成问题。

不过它运营几年后就电气化了。

更好的想法是将蒸汽列车放在高架的街道上行驶。

地下铁路主要是二十世纪的发展产物，尽管伦敦地铁始于1863年，第一条深挖电气化隧道则是在1890年。

3．轨道交通系统的产生美国第一条地下铁路是在1870年由Alfred Ely Beach(科学美国的创始者)在纽约城建设开放的线路。

世界上第一条由(第三轨)电力驱动的地铁是伦敦1890年开通的。

世界上第一条电力高架线是芝加哥的都市西部高架线，1895年5月6日运营，它用一台带有电机的机车，可牵引一到二台无动力的拖车。

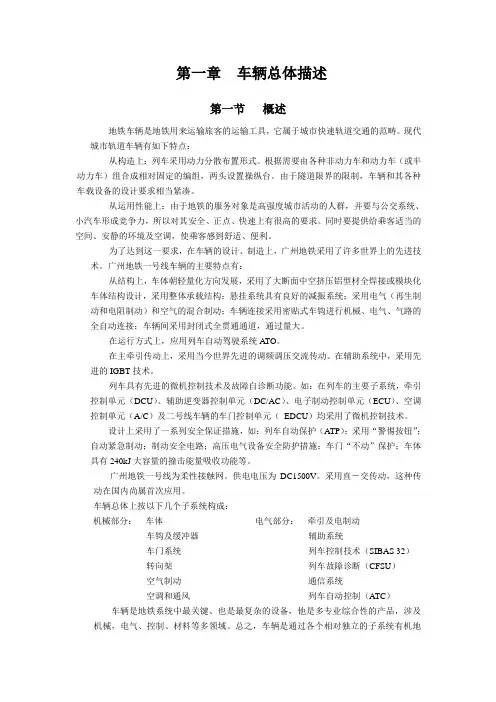

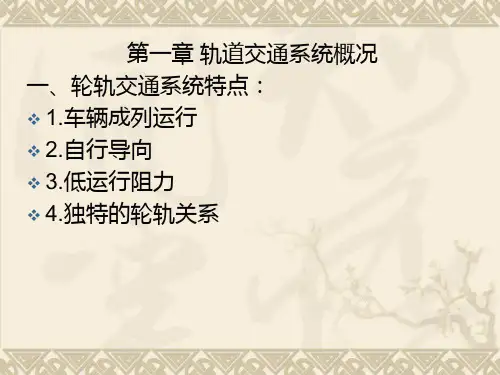

第一章车辆总体描述第一节概述地铁车辆是地铁用来运输旅客的运输工具，它属于城市快速轨道交通的范畴。

现代城市轨道车辆有如下特点：从构造上：列车采用动力分散布置形式。

根据需要由各种非动力车和动力车（或半动力车）组合成相对固定的编组，两头设置操纵台。

由于隧道限界的限制，车辆和其各种车载设备的设计要求相当紧凑。

从运用性能上：由于地铁的服务对象是高强度城市活动的人群，并要与公交系统、小汽车形成竞争力，所以对其安全、正点、快速上有很高的要求。

同时要提供给乘客适当的空间、安静的环境及空调，使乘客感到舒适、便利。

为了达到这一要求，在车辆的设计、制造上，广州地铁采用了许多世界上的先进技术。

广州地铁一号线车辆的主要特点有：从结构上，车体朝轻量化方向发展，采用了大断面中空挤压铝型材全焊接或模块化车体结构设计，采用整体承载结构；悬挂系统具有良好的减振系统；采用电气（再生制动和电阻制动）和空气的混合制动；车辆连接采用密贴式车钩进行机械、电气、气路的全自动连接；车辆间采用封闭式全贯通通道，通过量大。

在运行方式上，应用列车自动驾驶系统ATO。

在主牵引传动上，采用当今世界先进的调频调压交流传动。

在辅助系统中，采用先进的IGBT技术。

列车具有先进的微机控制技术及故障自诊断功能。

如：在列车的主要子系统，牵引控制单元（DCU）、辅助逆变器控制单元（DC/AC）、电子制动控制单元（ECU）、空调控制单元（A/C）及二号线车辆的车门控制单元（EDCU）均采用了微机控制技术。

设计上采用了一系列安全保证措施，如：列车自动保护（ATP）；采用“警惕按钮”；自动紧急制动；制动安全电路；高压电气设备安全防护措施；车门“不动”保护；车体具有240kJ大容量的撞击能量吸收功能等。

广州地铁一号线为柔性接触网。

供电电压为DC1500V。

采用直－交传动，这种传动在国内尚属首次应用。

车辆总体上按以下几个子系统构成：机械部分：车体电气部分：牵引及电制动车钩及缓冲器辅助系统车门系统列车控制技术（SIBAS 32）转向架列车故障诊断（CFSU）空气制动通信系统空调和通风列车自动控制（ATC）车辆是地铁系统中最关键、也是最复杂的设备，他是多专业综合性的产品，涉及机械，电气、控制、材料等多领域。

城市轨道交通车辆基础电子课件第一章城市轨道交通车辆概述城市轨道交通车辆基础电子课件第一章城市轨道交通车辆概述城市轨道交通系统作为当代城市交通建设的重要组成部分，在城市发展和改善交通状况中发挥着重要的作用。

城市轨道交通车辆作为该系统中的核心组成部分，承载着大量的出行需求。

本章将对城市轨道交通车辆进行概述，介绍其定义、分类以及发展现状等相关内容。

一、城市轨道交通车辆的定义城市轨道交通车辆是指在城市轨道交通系统中使用的运载乘客的交通工具。

它们以城市轨道为运行轨道，通过供电系统获取能量，运行在固定的轨道上。

城市轨道交通车辆的主要特点包括快速、高效、环保等，是现代城市交通体系的重要组成部分。

二、城市轨道交通车辆的分类根据不同的分类标准，城市轨道交通车辆可以分为多种类型。

以下是常见的几种分类方式：1. 按车辆运行方式分类(1) 地铁：地铁是在地下或地面运行的城市轨道交通系统。

它通常是全封闭的，独立于道路交通系统的运行。

地铁车辆由电力驱动，通过供电系统获取能量。

(2) 轻轨：轻轨是介于传统铁路和公共汽车之间的一种城市轨道交通系统。

轻轨车辆通常在地面或高架上行驶，使用电力驱动，通过供电系统获取能量。

2. 按车辆使用形式分类(1) 客运车辆：客运车辆是用于乘客出行的城市轨道交通车辆。

它们设计有舒适的座椅和空调系统，以提供便利的乘坐环境。

(2) 货运车辆：货运车辆是用于城市轨道交通系统中的物流运输。

它们通常具有较大的载重能力，并配备了货物固定设施和安全保护设备。

3. 按车辆技术特点分类(1) 传统车辆：传统轨道交通车辆采用传统的动力系统，如电力、蓄电池、内燃机等。

它们通常具有较低的运行速度和较高的能耗。

(2) 新能源车辆：新能源轨道交通车辆采用新兴的清洁能源技术，如氢燃料电池、纯电动等。

它们具有环保、低噪音等优点。

三、城市轨道交通车辆的发展现状随着城市发展和出行需求的增加，城市轨道交通车辆得到了快速的发展。

目前，世界范围内的城市轨道交通车辆发展呈现以下特点：1. 技术创新：轨道交通车辆在车体设计、动力系统、运行控制等方面不断创新。
