6502 电气集中电路概述

6502电路简介及简单故障判断一．6502电路简介6502电气集中电路分选择组电路和执行组电路两部分.⒈选择组电路挑选组电路分成记录电路和选岔电路.记录电路主要由按钮继电器和方向继电器电路组成,用于记录行车指令、区分进路的性质和方向.选岔电路由七条网线和确认四音始、终端的列车已经开始继电器、辅助已经开始继电器、终端继电器等共同组成.七条网络线的用途;⑴1、2线用来选双动一撇道岔的反位(动作fcj).⑵3、4线用以选双动一捺道岔的反位(动作fcj)⑶5、6线用来选单动、双动道岔的定位(动作dcj)和单动道岔反位(动作fcj)并确定进路中信号点(动作jxj),包括始终端和中间信号点的位置(动作相关的jxj).⑷7线就是已经开始继电器网络线,用来检查四音的选排一致性.1~6线有一个显著特点就是无论进路的方向如何,电路总是从左至右顺序传递动作的.1、3、5线总是从网络左端接入kz电源,2、4、6线总是从网络右端接入kf电源.其他继电器(lkj、fkj、zj)用来记录和确认四音的始、终端并做为电路的区分条件.⒉执行组电路继续执行组电路由道岔控制电路、自动门电路、信号控制电路、弹出电路和鼓励电路共同组成.电路基本结构就是由八条网络线形成的.⑴8线为信号检查继电器网络线,用以检查信号开放的三大基本条件.⑵9线为区段检查和股道检查继电器的网络线,用作对四音展开预先自动门.⑶10线为区段检查继电器痴呆用的网络线,用作避免四音迎面错误弹出.⑷11线为信号继电器的网络线,同时实现信号对外开放.⑸12、13线为弹出网络线,同时实现四音弹出.⑹14、15线为进路光带网络线.二．6502电路动作顺序１．按压始端按钮,始端aj励磁并自闭。

其作用有三点：一是点亮按钮表示灯，使之闪光；二是接通相应的方向继电器励磁电路，方向继电器吸起，点亮进路排列表示灯；三是向选岔网络送kz或kf（若进路的始端在网络的左侧，则向1、3、5线送kz；若进路的始端在进路的右侧，则向2、4、6线送kf）。

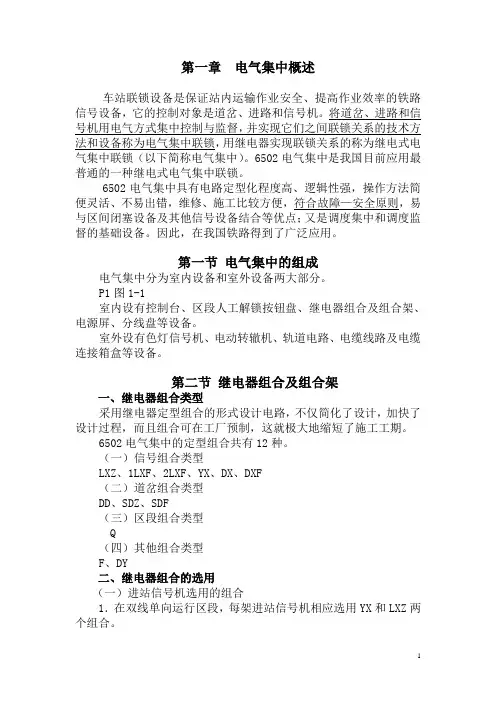

第一章电气集中概述车站联锁设备是保证站内运输作业安全、提高作业效率的铁路信号设备，它的控制对象是道岔、进路和信号机。

将道岔、进路和信号机用电气方式集中控制与监督，并实现它们之间联锁关系的技术方法和设备称为电气集中联锁，用继电器实现联锁关系的称为继电式电气集中联锁（以下简称电气集中）。

6502电气集中是我国目前应用最普通的一种继电式电气集中联锁。

6502电气集中具有电路定型化程度高、逻辑性强，操作方法简便灵活、不易出错，维修、施工比较方便，符合故障—安全原则，易与区间闭塞设备及其他信号设备结合等优点；又是调度集中和调度监督的基础设备。

因此，在我国铁路得到了广泛应用。

第一节电气集中的组成电气集中分为室内设备和室外设备两大部分。

P1图1-1室内设有控制台、区段人工解锁按钮盘、继电器组合及组合架、电源屏、分线盘等设备。

室外设有色灯信号机、电动转辙机、轨道电路、电缆线路及电缆连接箱盒等设备。

第二节继电器组合及组合架一、继电器组合类型采用继电器定型组合的形式设计电路，不仅简化了设计，加快了设计过程，而且组合可在工厂预制，这就极大地缩短了施工工期。

6502电气集中的定型组合共有12种。

（一）信号组合类型LXZ、1LXF、2LXF、YX、DX、DXF（二）道岔组合类型DD、SDZ、SDF（三）区段组合类型Q（四）其他组合类型F、DY二、继电器组合的选用（一）进站信号机选用的组合1．在双线单向运行区段，每架进站信号机相应选用YX和LXZ两个组合。

2．在单线双向运行区段和双线双向运行区段，每架进站信号机应选择1LXF、YX、和LXZ三个组合。

3．当进站信号机内方有一无岔区段和同方向的调车信号机时，因为进站与调车信号机之间没有道岔，可作为一个信号点看待，一般称为进站内方带调车，可不设DX组合，仅选用1LXF、YX和LXZ三个定型组合，再增选一个零散组合（所谓零散组合就是根据具体情况设计的非定型组合）。

（二）出站兼调车信号机和发车进路信号机选用的组合1．当只有一个发车方向时，每架出站兼调车信号机应选用LXZ 和1LXF两个组合。

第三节
控制台与区段人工解锁按钮盘
3、办理基本进路 基本进路的办理方法：顺序按压进路的始端按钮和终端按钮。 （1）列车进路：包括接车进路和发车进路。 接车进路：例，1G接车进路。始端：X 终端：S1
第三节
控制台与区段人工解锁按钮盘
终端：XD
发车进路：例，3G向东郊方向发车进路。始端：S5
第三节
控制台与区段人工解锁按钮盘
警冲标外方 警冲标内方
2m 2m
股道 设于警冲标内方3.5～4米
3.5～4米
设于岔后两线间的高柱 信号机查表确定位置
股道
3.5～4米
第二节
车站信号设备平面布置图
3、调车信号机：根据调车作业的需要设置。 （1）起始调车信号机： 设于调车进路的始端，如尽头线、牵出线、编组线、机车出 入库线等与集中区衔接处（集中区入口处）均应设调车信号机。 例如：举例站场中的D2 、D18
课程简介
本课程是铁路信号专业的核心课程，教学内容主要讲
授6502电气集中的设备组成和工作原理。6502电气集中设
备在我国应用达数十年，性能稳定、安全可靠，目前仍是
我国车站联锁设备的主流设备，为保证铁路运输安全、提 高运输效率发挥了重要作用。其技术思想、联锁逻辑系统 的严密性是其他联锁设备的技术基础。通过本课程的学习 力争使学员掌握基本的联锁概念、联锁关系，提高岗位工
第三节
控制台与区段人工解锁按钮盘
3、进路按钮：进路按钮的结构为二位自复式，列车进路按钮为绿 色，调车按钮为白色。 设置原则： （1）原则每个信号复示器（信号机）设一个按钮。 （2）出站兼调车设两个进路按钮。列车进路按钮（绿色）、 调车进路按钮（白色）。 （3）变通进路上依需要可设变通按钮BA。 （4）进路终端处若无信号机，应设终端按钮（DZA、LZA）。 （5）每架进站信号机，设一个引导按钮YA。 （6）有通过进路的进站信号机，设通过按钮TA。

6502电气集中联锁主要是以15条网络线来贯通电路，存在着一种相互制约的联锁关系。

15条网络线分别有，1，2线的八字第一笔FCJ电路，3，4线的八字第二笔FCJ电路，5，6线的JXJ电路，7线的KJ电路，8线的XJJ电路，9线的QJJ电路，10线的QJJ自闭电路，11线的XJ电路，12，13线的LJ电路（解锁电路），14，15线的光带表示灯电路。

15条网络线是属于定型电路，除此之外，还有各个单元电路。

在网络电路中又是通过各个单元电路来实现联锁。

在6502电路中大致分为选择组电路和执行组电路。

一.选择组单元电路1.AJ电路的组成与作用。

在AJ的励磁电路是直接按压A接通，KZ电源通过AJ的线圈3到4在到KF电源，实现励磁吸起。

之后通过自身的前接点来勾通自闭电路，AJ的自闭电路是KZ出来经过LXJ的11—13，DXJ的21—23，QJ的61—63，FKJ的21—23，JXJ 的61—63，（LAJ的71—72），到线圈1和2在到KF 。

只要以上任一一个继电器吸起，那么AJ的自闭电路断开，AJ就回落下。

AJ作用，1.适合用于1—6线，只有它吸起并保持自闭后方可把1—6线的KZ电源送出去。

2.在进路A表示灯电路中提供SJZ电源。

2.方向继电器电路的组成与作用。

FJ电路是由各个AJ的吸起来实现励磁与自闭的。

在6502电路中FJ提供10种方向电源。

分别有（KF—共用—Q用于JXJ电路的自闭电路。

KF—共用—H用于FKJ重复开放信号的励磁电路中和TAJ的励磁电路中。

KZ—共用—H用于单置调车AJ电路中。

KZ—列共—Q用于并置和差置调车信号机AJ电路中。

KZ—列共—DJJ—Q，KZ—列共—DFJ—Q，KF—LFJ—Q，KF—LJJ—Q，KF—DFJ—Q，KF—DJJ—Q）。

FJ 电路一般是上下行咽喉各设置一套，分别有LJJ，LFJ，DJJ，DFJ，4个继电器电路。

LJJ是用于列车接车方向，LFJ是用于列车发车方向，DFJ是用于调车发车方向，DJJ是用于调车接车方向。

由各种标准的单元块拼装而成。常用类型：TD4（SX）、TD5（XX）。
组成：由盘面、零层端子、内部配线及台体组成。实现对信号 设备的监督和控制。
盘面：由各种标准单元块拼装成模拟站场形状 ，盘面上设有各
种按钮、信号复示器由条型光管模拟出站场型状。
第一节
控制台
6502电气集中联锁系统
第一节
6502电气集中联锁系统
第二节
(三)轨道电路设置
车站信号设备平面布置图
设置范围：电气集中联锁的车站，所有进路及信号机的接近区段 均应装设轨道电路。 轨道电路划分原则： 1、信号机处设绝缘。 2、平行进路之间设绝缘。 3、一个轨道区段内最多可包含三组单动道岔或两组 交分道岔。 4、八字背向道岔之间设绝缘。 5、为提高咽喉的通过能力，轨道区段可适当缩短。 6、设于岔后的绝缘距警冲标3.5～4米，当小于3.5米 时，该绝缘称为侵限绝缘。
第三节
控制台与区段人工解锁按钮盘
3、办理基本进路 基本进路的办理方法：顺序按压进路的始端按钮和终端按钮。 （1）列车进路：包括接车进路和发车进路。 接车进路：例，1G接车进路。始端：X 终端：S1
第三节
控制台与区段人工解锁按钮盘
终端：XD
发车进路：例，3G向东郊方向发车进路。始端：S5
第三节
控制台与区段人工解锁按钮盘
(一)信号机
6502电气集中联锁系统
结构：6502电气集中采用透镜式色灯信号机。 类型：按用途设有进站信号机、进路信号机、出站信号机、预告
信号机、复示信号机和调车信号机等类型。
作用：信号机用来防护进路，给出各种信号显示作为行车命令, 指示列车运行及调车作业 。
状态：开放－显示进行信号
关闭－显示禁止信号

3、同一区段内道岔数不超过三组； 4、在作业繁忙区段，为提高通过能力，可将轨道电路
区段适当划短。
在尽头型信号机外方应设一轨道电路区段作为该信号机
的接近区段。
26
侵（超）限绝缘——设在警冲标外方小于3.5米时
称为超限绝缘。用 表示。例：5#与3#道岔之间 的绝缘节。
27
轨道电路区段的命名：道岔区段用道岔号码加DG
简称网路图。
不参加网路图拼贴的定型组合：F、DY 6502电气集中的定型组合一共有12种。
55
二、继电器组合的选用
（一）进站信号机选用的组合：LXZ YX 1LXF 双线单方向运行区段 LXZ YX 单线双方向运行区段 LXZ YX 1LXF 若进站内方带调车 加一零散组合。 方向顺着列车前进方向LXZ YX 1LXF
51
2.调车变通进路的办理 调车变通进路为长调车进路时，按分段办理方
法。
调车变通进路上有单置反向调车按钮时，将单
置反向调车按钮作为变通按钮。
52
XD—ⅢG 调 车 变 通 进 路 ： D13/DA 、 SⅢ/DA、XD/DA、D13/DA
ⅢG—XD调车变通进路：SⅢ/DA、D13/DA、 XD/DZA
3
§1-1 电气集中的组成
一、室内设备概况 控制台——包括有各种表示灯、按钮、电流 表。可集中控制和监督全站的道岔、进路、 信号机。 电源屏——不间断地提供电气集中所需的各 种电源。
4
5
6
7
继电器组合及组合架——继电器组成完成逻 辑运算的电路，把完成规定功能的继电器按 照定型电路环节组合在一起，称为继电器组 合，简称组合。 每个组合最多有10个继电器。 组合架:安放继电器组合的设备。每架可安放 10个组合从下向上每层安放一个组合，共放 10层。最上层称为零层，是电源和配线。

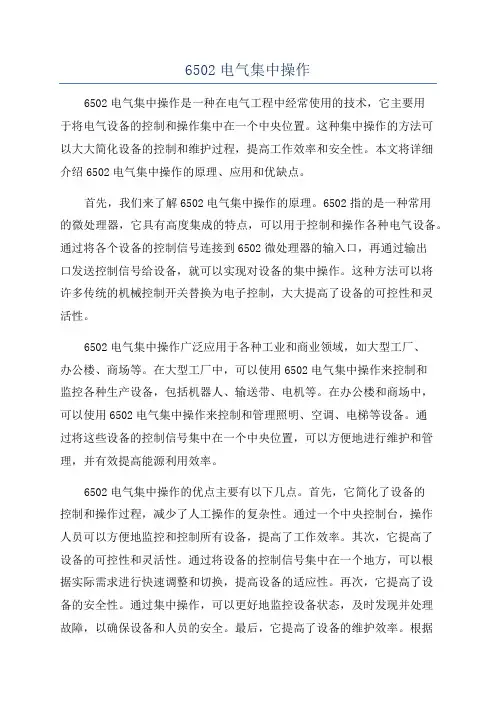

6502电气集中操作6502电气集中操作是一种在电气工程中经常使用的技术，它主要用于将电气设备的控制和操作集中在一个中央位置。

这种集中操作的方法可以大大简化设备的控制和维护过程，提高工作效率和安全性。

本文将详细介绍6502电气集中操作的原理、应用和优缺点。

首先，我们来了解6502电气集中操作的原理。

6502指的是一种常用的微处理器，它具有高度集成的特点，可以用于控制和操作各种电气设备。

通过将各个设备的控制信号连接到6502微处理器的输入口，再通过输出口发送控制信号给设备，就可以实现对设备的集中操作。

这种方法可以将许多传统的机械控制开关替换为电子控制，大大提高了设备的可控性和灵活性。

6502电气集中操作广泛应用于各种工业和商业领域，如大型工厂、办公楼、商场等。

在大型工厂中，可以使用6502电气集中操作来控制和监控各种生产设备，包括机器人、输送带、电机等。

在办公楼和商场中，可以使用6502电气集中操作来控制和管理照明、空调、电梯等设备。

通过将这些设备的控制信号集中在一个中央位置，可以方便地进行维护和管理，并有效提高能源利用效率。

6502电气集中操作的优点主要有以下几点。

首先，它简化了设备的控制和操作过程，减少了人工操作的复杂性。

通过一个中央控制台，操作人员可以方便地监控和控制所有设备，提高了工作效率。

其次，它提高了设备的可控性和灵活性。

通过将设备的控制信号集中在一个地方，可以根据实际需求进行快速调整和切换，提高设备的适应性。

再次，它提高了设备的安全性。

通过集中操作，可以更好地监控设备状态，及时发现并处理故障，以确保设备和人员的安全。

最后，它提高了设备的维护效率。

根据集中的控制系统提供的设备状态信息，可以提前预测和计划维护工作，延长设备的使用寿命。

然而，6502电气集中操作也存在一些缺点。

首先，它需要高成本的设备和人员培训。

购买和安装6502微处理器以及相关的设备和传感器需要一定的投资。

同时，操作人员需要接受专门的培训，以熟悉和掌握6502电气集中操作的技术。

6502大站电气集中联锁电路构成及原理第一部份选择组电路第一节概论6502大站电气集中的主要电路构成15条网络线，其中1－7线为选路电路，8－15线为执行电路。

一、选择组电路1、组成：选择组电路由记录电路和选路网络组成。

记录电路由按钮继电器电路和方向继电器电路组成，按钮继电器电路记录按压进路按钮的动作，方向继电器电路根据按压按钮的顺序来区分进路的性质和运行方向。

选路网络由选岔电路和开始校核电路组成，六线制选岔网络（1－6线）即道岔操纵继电器动作网络线，用来选取进路中相关道岔的操纵继电器（转换道岔由道岔控制电路完成）动作，第7线开始继电器励磁网络，用来检查选排一致性。

2、作用：主要用以记录车站值班员按压按钮的动作，按要求自动选通所需进路并将操作意图传给执行组电路。

第二节方向继电器电路一、设置：方向继电器设在F组合中，每个咽喉共用一套。

二、组成：四个方向继电器组成，分别是：列车接车方向继电器（LJJ）、列车发车方向继电器（LFJ）、调车接车方向继电器（DJJ）、调车发车方向继电器（DFJ）。

三、向继电器的吸起时机、落下时机及控制台的现象:a)吸起时机：按下始端按钮按钮继电器吸起后方向继电器吸起同时控制台排列灯亮灯。

b)落下时机：选路完成进路右端的按钮继电器复原后方向继电器复原同时排列灯灭灯。

c)十种方向电源：KF－共用－Q、KF－共用－H、KF－LJJ－Q、KF－LFJ－Q、KF－DJJ－Q、KF－DFJ－Q、KZ－共用－H、KZ－列共－Q、KZ－列共－DJJ－Q、KZ－列共－DFJ－Q。

d)方向继电器电路图解（略）e)注：FJ的自闭电路：列车或调车终端按钮继电器构通FJ的一条自闭电路；但列车或调车按钮作变通时FJ有三条自闭电路；专用的变通按钮在选路时有二条自闭电路。

第三节按钮继电器电路一．设置：每一个可作信号始端和终端的信号点设置一个LAJ和一个DAJ，单置调车信号机设置AJ、1AJ和2AJ。

二. 作用：按钮继电器(AJ)用来记录值班员排列进路时所按下按钮的动作。

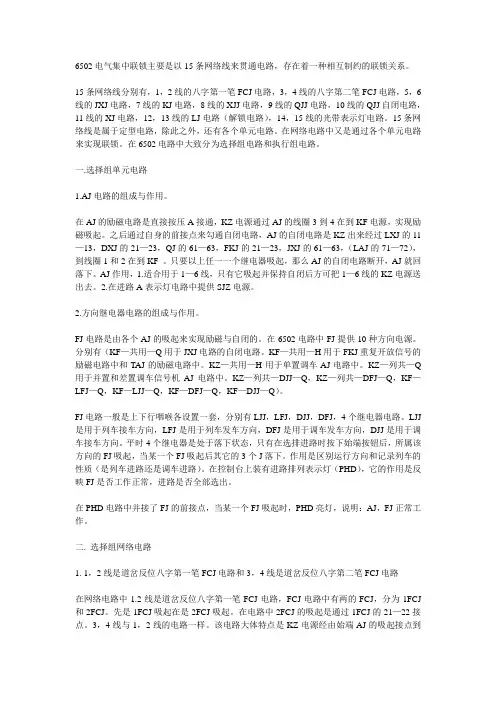

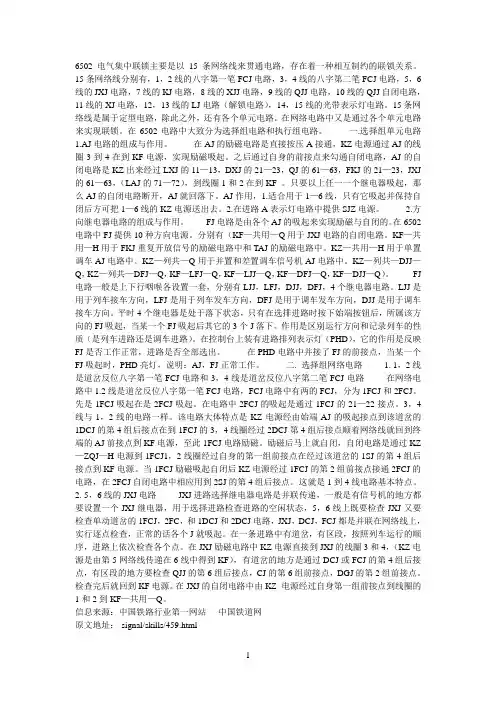

6502电气集中联锁主要是以15条网络线来贯通电路，存在着一种相互制约的联锁关系。

15条网络线分别有，1，2线的八字第一笔FCJ电路，3，4线的八字第二笔FCJ电路，5，6线的JXJ电路，7线的KJ电路，8线的XJJ电路，9线的QJJ电路，10线的QJJ自闭电路，11线的XJ电路，12，13线的LJ电路（解锁电路），14，15线的光带表示灯电路。

15条网络线是属于定型电路，除此之外，还有各个单元电路。

在网络电路中又是通过各个单元电路来实现联锁。

在6502电路中大致分为选择组电路和执行组电路。

一.选择组单元电路1.AJ电路的组成与作用。

在AJ的励磁电路是直接按压A接通，KZ电源通过AJ的线圈3到4在到KF电源，实现励磁吸起。

之后通过自身的前接点来勾通自闭电路，AJ的自闭电路是KZ出来经过LXJ的11—13，DXJ的21—23，QJ的61—63，FKJ的21—23，JXJ的61—63，（LAJ的71—72），到线圈1和2在到KF 。

只要以上任一一个继电器吸起，那么AJ的自闭电路断开，AJ就回落下。

AJ作用，1.适合用于1—6线，只有它吸起并保持自闭后方可把1—6线的KZ电源送出去。

2.在进路A表示灯电路中提供SJZ电源。

2.方向继电器电路的组成与作用。

FJ电路是由各个AJ的吸起来实现励磁与自闭的。

在6502电路中FJ提供10种方向电源。

分别有（KF—共用—Q用于JXJ电路的自闭电路。

KF—共用—H用于FKJ重复开放信号的励磁电路中和TAJ的励磁电路中。

KZ—共用—H用于单置调车AJ电路中。

KZ—列共—Q 用于并置和差置调车信号机AJ电路中。

KZ—列共—DJJ—Q，KZ—列共—DFJ—Q，KF—LFJ—Q，KF—LJJ—Q，KF—DFJ—Q，KF—DJJ—Q）。

FJ电路一般是上下行咽喉各设置一套，分别有LJJ，LFJ，DJJ，DFJ，4个继电器电路。

LJJ 是用于列车接车方向，LFJ是用于列车发车方向，DFJ是用于调车发车方向，DJJ是用于调车接车方向。

由上述可见，执行组电路的动作程序是， 由上述可见，执行组电路的动作程序是，先由 道岔控制电路转换道岔， 道岔控制电路转换道岔，再由锁闭电路将进路 锁闭，最后由信号控制电路使信号开放。 锁闭，最后由信号控制电路使信号开放。在列 车或调车车列驶过进路后，由解锁电路将进路 车或调车车列驶过进路后， 解锁。 解锁。所以执行组电路的动作正确与否直接影 响行车安全和车站作业效率。 响行车安全和车站作业效率。
(1)8线网路检查开放信号的可能性。 线网路检查开放信号的可能性。 线网路检查开放信号的可能性 (2)9、10线网路对近路实行锁闭和防止进路迎面 、 线网路对近路实行锁闭和防止进路迎面 解锁。 解锁。 (3)11线网路是信号继电器的励磁网路，并兼作 线网路是信号继电器的励磁网路， 线网路是信号继电器的励磁网路 引导信号继电器励磁用。 引导信号继电器励磁用。 (4)12和13线网路是检查各种进路解锁条件，执 线网路是检查各种进路解锁条件， 和 线网路是检查各种进路解锁条件 行解锁进路的网路。 行解锁进路的网路。 (5)14和15线网路是构成进路光带的网路。 线网路是构成进路光带的网路。 和 线网路是构成进路光带的网路 上述网路为列车进路和调车进路所共用。 上述网路为列车进路和调车进路所共用。 执行组网路在电路结构上有许多共同点： 执行组网路在电路结构上有许多共同点：
(5)开放引导信号和引导解锁 开放引导信号和引导解锁 在进站信号不能正常开放允许信号时， 在进站信号不能正常开放允许信号时，需 要由引导信号电路来开放引导信号。 要由引导信号电路来开放引导信号。并在引导 进路用完或引导信号关闭后将其解锁。 进路用完或引导信号关闭后将其解锁。根据不 同的情况， 同的情况，有引导进路锁闭和引导总锁闭两种 方式。 方式。 (6)给出表示 给出表示 在执行组电路的工作过程中， 在执行组电路的工作过程中，控制台盘面 要有相应的表示， 要有相应的表示，观察信号设备的运用状况， 车或调车车列的运行动态。 车或调车车列的运行动态。这些均由表示电路 来实现。 来实现。

信号楼内设备 故障解锁按钮盘 继电器组合及组合架 电源屏
分线盘
控制台
室外设备 X IG
16
二、电气集中
（二）系统特点
1、在车站信号楼集中控制道岔、进路和信号机；在车站信号楼实现道岔、 进路和信号机三者的联锁，是一种集中联锁设备。
2、为了防止误动一个按钮而构成错误操作命令，原则上采用按压两个按 钮才构成一个有效操作命令的方式。如办理进路时，在控制台和模拟站场 上，按压该进路的始端和终端部位两个信号按钮就能将进路中有关道岔自 动转换到规定位置，且防护该进路的信号机自动开放。这种始、终端按钮 操作方式称为进路操作方式。
12
一、进路控制过程
（二）进路解锁阶段 2．列车或车列驶入进路的解锁方式 （3）故障解锁。随着列车或车列通过进路，各道岔区段应按正常解锁 方式自动解锁，然而由于轨道电路故障，工作不正常，破坏了三点检 查自动解锁的条件，而使进路因故障不能自动解锁，需采用特殊的由 操作人员介入使进路解锁。故障解锁是以道岔区段为单位实施故障解 锁。
19
二、电气集中
（三）组合单元 1、信号组合类型：
调车信号组合来说，因为调车信号机有单置的、差置的、并置的和 尽头线用的四种不同情况，它们的电路环节不完全相同，更主要的是受 到组合容量的限制，所以调车信号组合也有两种，一是调车信号组合， 二是调车信号辅助组合。
这样划分的结果，信号组合共有六种：列车信号主组合（LXZ）， 一方向列车信号辅助组合（1LXF）,二方向列车信号辅助组合（2LXF）， 引导信号组合（YX），调车信号组合（DX），调车信号辅助组合 （DXF）。以上这些信号组合的用法如图所示。
8
一、进路控制过程
（二）进路解锁阶段 进路解锁过程根据列车或车列是否驶入进路为分界，由于解锁的条件 和时机的不同，进行解锁有5种解锁方式，即取消进路、人工解锁进路、 正常解锁进路、调车中途折返解锁进路以及故障解锁 。

6502电气集中电路各继电器的动作时机与故障分析（1）6502电气集中电路是由15条网络线和若干单元电路构成。

这些电路均是以继电器为负载的(室外电路虽然不是以继电器为负载，但都是由继电器来监督的，用继电器的吸起和落下两种状态可以证明室外负载的好坏)。

也就是说，区分设备是否故障，可根据继电器的状态进行判断。

继电器动作具有顺序，它们总是遵循一定的顺序吸起，也遵循一定的顺序落下。

那么，就某个具体的继电器来说，在设备工作过程中，它在哪一时刻应该吸起?在哪一时刻应该落下?这是本章所要讨论的问题之一。

6502电气集中电路中，无论哪一个部位故障，最终造成该吸起的继电器不能吸起，该落下的继电器不能落下，又会在控制台上形成哪些现象呢?这些现象是怎样形成的?这是本章所要讨论的问题之二。

通过现象看本质，故障处理也是这样，控制台显现出的现象就是我们的着手点，学好本章的内容，是灵活掌握处理故障技巧的基础和关键。

第一节选择组电路一、进路按钮继电器电路(一)单置调车进路按钮继电器电路：每个单置点设有三个按钮继电器，分别是1AJ、2AJ 和AJ。

它们平时处于落下状态。

1．电路动作时机(1)作进路始端时，1AJ和AJ参与选路。

按压单置点的按钮后，1AJ励磁并用前接点接通AJ励磁电路，使AJ励磁并自闭。

当有关方向继电器吸起时，KF--共用--Q有电，1AJ构成自闭。

松开按钮，断开1AJ励磁电路。

当始端(即DX组合)的JXJ吸起时，JXJ用后接点切断AJ励磁和自闭电路，使AJ缓放落下。

当方向继电器复原后，KF--共用--Q断电，使1AJ失磁落下。

(2)作进路的终端时，1AJ和2AJ参与选路。

按压单置点的按钮，1AJ励磁并自闭，用其前接点接通2AJ的励磁电路，使2AJ励磁并自闭。

松开按钮，切断1AJ励磁电路。

当终端(即DXF组合)的JXJ吸起时，同时切断1AJ和2AJ的自闭电路，1AJ失磁落下并用前接点断开2AJ励磁电路，使2AJ缓放落下。

3.取消进路、人工解锁进路用的按钮
总取消按钮ZQA和总人工解锁按钮ZRA， 设在控制台每个咽喉区的下部。要取消一条己 开放信号的进路，只要按下进路始端的信号按 钮，同时按下本咽喉的总取消按钮，其上方的 总取消红灯点亮，待信号关闭后信号复示器灭 灯，进路白光带熄灭表示进路解锁。 对列车和调车车列已接近(即占用了接近 区段)并已开放信号的进路，若仅要关闭信号， 只需按取消进路的方法即可将信号关闭；若 不但要关闭信号还要解锁进路．则需要人工 解锁进路。
第五章 6502电气集中选择 组电路概述
选择组电路的作用是记录车站值班员操 纵进路的命令，进行进路选择，控制道岔转 换；并确定进路的始、终端，以构成执行组 电路的动作条件。 电路的动作是通过对控制台的操纵来构 成的。因此先介绍一下控制台上有哪些操纵 按钮及表示灯，各种按钮的用途及作用，以 及进路如何办理。
2.单独操纵道岔用的按钮及表示灯
在办理引导进路、清扫和试验道岔，以及 检修电动转辙机时，需要对道岔进行单独操纵， 为此，在控制台每个咽喉区上部，设有三位式 单独操纵道岔按钮CA，其上方有绿、黄两个 道岔位置表示灯，亮绿灯时表示道岔在定位， 亮黄灯时表示道岔在反位。不论单动或双动道 岔，均设一个单独操纵按钮，以单独操纵该道 岔或单独锁闭该道岔。每一咽喉的上部还各设 一个道岔总定位按钮ZDA和道岔总反位按钮 ZFA。
信号调压按钮上方有绿、黄两个表示灯， 白天色灯信号机采用220V点灯，该按钮上方点 绿灯；夜间可按下该按钮使信号机改由l80V电 压点灯，此时按钮上方点黄灯。对控制台上各 种表示灯及光带，为了在夜里不致太亮，影响 车站值班员的视力，可按下表示灯调压按钮使 表示灯灯光暗一点。
二、各种进路的办理方法
不能按起阻挡作用那架调车信号机处的按钮。 例如排列ⅡG股道至 D5的调车进路，应先后顺 序按压 SⅡDA 和 D15A ，而不能按压 D5A 。同样 排列D3至D9的调车进路，终端按钮应按 D7A， 而不能按阻挡信号机 D9处的D9A。之所以如此， 是由于电路的结构所要求的。 (3)排列以单置调车信号机为终端的调车进路 排列以单置调车信号机为阻挡信号的调车 进路时，该调车信号机处的调车按钮就是调车 进路终端按钮。例如，排列D9至D13的调车进 路，终端按D13A。又如排列D3至D11调车进路， D11A就作终端按钮使用。

6502电气集中学习手册目录第一章概述 (1)第一节设备简介 (1)第三节控制台 (3)第四节继电器组合 (5)第二章选择组电路 (7)第一节简介 (7)第二节进路按钮的操作方法 (7)第三节方向继电器电路 (8)第四节方向电源及条件电源 (10)第五节按钮继电器电路 (15)第六节选岔电路 (18)第七节进路选择继电器电路 (21)第八节辅助开始继电器电路 (22)第九节开始继电器和终端继电器电路 (23)第十节选择组表示灯电路 (28)第十一节选择组电路动作关系式 (31)第三章执行组电路 (32)第一节简介 (32)第二节道岔控制电路 (32)第三节总取消继电器，总人工解锁继电器及取消继电器电路34第四节信号检查继电器电路 (36)第五节区段检查继电器和股道检查继电器电路 (39)第六节接近预告继电器及照查继电器电路 (41)第七节信号控制电路 (44)第八节信号电灯电路 (46)第九节执行组表示灯电路 (48)第四章进路解锁电路 (53)第一节进路的锁闭，解锁及解锁条件 (53)第二节进路，锁闭，轨道反复示继电器电路 (55)第三节故障锁闭及电路 (59)第四节轨道停电继电器电路 (61)第五节正常解锁电路 (62)第六节取消进路解锁电路 (66)第七节人工延时解锁电路 (69)第八节调车中途返回解锁电路 (71)第九节解锁网络的电路防护 (73)第五章引导信号电路 (74)第一节引导进路锁闭 (74)第二节引导总锁闭 (74)第六章电路动作实例 (76)6502电气集中电路学习手册第一章概述第一节设备简介6502电气集中是我国自己设计的较先进的铁路信号设备，是实现铁路自动化和现代化的基础设备之一。

全车站的信号，道岔和排列进路统一由控制台集中控制和监督，实现了站内行车指挥的自动控制，在设备发生故障时能自动导向安全，因此6502电路也是一种较安全可靠的电路制式。

6502电气集中设备由室内设备和室外设备两大部分组成。
