JGY-GD联网型光电感烟探测器说明书20090811

JTY-GM-RH8041型点型光电感烟火灾探测器使用说明书上海原子核研究所日环仪器厂二零零二年一月版一、概述JTY-GM-RH8041型点型光电感烟火灾探测器是光电前向散射感烟、二总线、地址编码的智能型探测器（探测器中装有计算机），采用SMT表面安装工艺，该探测器执行GB4715―93标准。

可以“即插即用”于我厂开发的所有“模拟量”、“开关量”系统中，即可以应用于我厂的500、8100B、8120、8120-1、8120-2、8122、8124等型号报警控制器。

若是用该探测器更换8001、8005、8011等型号探测器，您可以连同底座一起更换，也可以要求我厂在探测器出厂时为您安装好“过渡座”，您可以避免更换底座的麻烦。

对火灾初期有阴燃阶段，产生大量白烟和少量的热，很少或没有火焰辐射的使用场所，应选择该探测器。

属下列条件之一的场所不宜选择该探测器：①火灾发生时产生的主要是黑烟；②有大量粉尘、水雾、油烟滞留，或可能产生蒸汽、油烟。

该探测器外形见图1所示：图1. JTY-GM-RH8041型点型光电感烟火灾探测器外形图二、工作原理框图本探测器工作原理框图如图2所示：图2. JTY―GM―RH8041型探测器简要原理图三、技术指标—灵敏度：符合GB4715―93标准要求，可通过报警控制器键盘编程设定。

—确认灯：两只，红色，正常情况下闪亮；报警时常亮，全方位可见。

—电源电压：DC 12-24V—监视电流：<70μA（15V总线）；<110μA（24V总线）；—报警电流：1.2mA—总线制式：两总线（有极性）—环境温度：―10℃～+50℃—相对湿度：<95%RH（温度40℃条件下）—外形尺寸：Ф104×41mm(不包括底座)四、安装与调试1．底座安装采用JBF―DZ―8320型通用底座，外型尺寸Ф104×9mm，安装尺寸65～90mm，见图3。

图3 JBF―DZ―8320型通用底座将接线盒（如DH75型）及金属布线管预埋在顶棚内，底座直接用两个M4螺钉紧固在接线盒上。

一、注意安装使用说明书(Ver.JTY-GM-GSTN9811(Ex)/WIS点型光电感烟火灾探测器1.01,2022.04)事项1. 产品仅应被安装在产品安装使用说明书所明示规定的使用环境，不适用于有腐蚀性物质的场所（包括使用磷化铝杀虫剂的烟草仓库）。

产品不可被安装在对设备有特殊认证要求的环境或场所（包括但不限于船舶、飞机、火车、机动车等交通工具）。

如有特殊需求，请联系本公司相应销售人员。

2. 应严格按照有关爆炸危险场所安全规定进行安装与维修。

3. 严禁在现场带电开盖。

4. 外壳应接地良好。

二、概述JTY-GM-GSTN9811(Ex)/WIS点型光电感烟火灾探测器（以下简称探测器），本探测器由感烟探头和安全栅两部分组成，其中感烟探头是采用红外散射原理研制而成的点型光电感烟火灾探测器，安全栅为隔爆型安全栅，外壳为铝合金材料，具有很好的机械强度，安装使用方便。

探测器防爆性能符合GB/T 3836.1-2021《爆炸性环境第1部分：设备通用要求》及GB/T 3836.2-2021《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》和《GB/T 3836.4-2021 爆炸性环境第4部分：由本质安全性“i”保护的设备》标准的要求，同时还满足GB 4715-2005《点型感烟火灾探测器》中的各项要求。

探测器适用于ⅡB、ⅡC类爆炸性气体环境的1区和2区，不适用于0区及煤矿井下环境，可用于户外，需根据现场环境选用。

三、技术特性1.使用环境：温度：-40℃～+55℃相对湿度≤95%，腔体内部不凝露2.工作电压：总线电压24V电压允许范围：16～28V3.监视电流≤4.1mA ,报警电流≤4.3mA4.回路带载能力：线芯截面不小于1.5mm2双绞线，长度1000m，不超过70只5.外形尺寸：274mm×176mm×103mm6.防护等级：IP65（隔爆部分）/IP54(本安部分)7.壳体材料和颜色：金属/红色（隔爆部分）；塑料/白色（本安部分）8.重量：约1.3kg9.安装孔距：149~156mm10.执行标准：GB/T 3836.1-2021、GB/T 3836.2-2021、GB/T 3836.4-2021、GB 4715-200511.防爆标志：Ex db ib IIC T6 Gb12.防爆合格证号：CE23.7254四、结构特征外形尺寸示意图如图1所示：图1 探测器外形示意图五、安装与布线警告：安装设备之前，请切断回路的电源。

JTY-GD-JBF5100点型光电感烟火灾探测器使用说明书（使用产品前，请阅读使用说明书）1概述1.1 产品特点⚫内置消防行业专用朱鹮微处理器，探测器对自身采集到的数据进行存储和判断，具有自诊断功能；⚫污染自动补偿。

根据自身的污染程度进行零位漂移，最大程度减少误报；⚫适用范围广，对不同材质燃烧后产生的白烟或黑烟均可响应；⚫抗干扰、抗潮湿能力强；⚫二总线，无极性。

功耗低，最远传输距离1000m。

1.2 适用范围⚫点型光电感烟火灾探测器是对火灾早期阶段和阴燃阶段所产生的烟雾粒子作出有效的响应。

主要用来探测可见或不可见的燃烧产物及起火速度缓慢的初期火灾，适用于宾馆客房、办公楼、图书馆、影剧院邮政大楼等公共场所，或用于其它不宜安装感温探测器的厅堂和公共场所。

⚫满足国家标准：GB 4715-2005《点型感烟火灾探测器》。

1.3 型号组成JTY-GD-JBF 5100产品代号公司代号国家标准规定的分类代号2 工作原理点型光电感烟火灾探测器由迷宫，红外发射部分，红外接收部分及相应的放大处理等电路组成。

正常工作时，当迷宫中没有烟时，红外发射管发出的红外光不能到达接收管，因此，放大器没有输出；而当迷宫中有烟时，红外发光管发出的光由于烟的散色作用，有部分红外光到达接收管，迷宫中烟的浓度越大，放大器输出就越大，当烟浓度达到设定报警阈值时电路给出报警信号。

3 性能参数环境特性工作温度-10～+55℃贮存温度-20～+65℃相对湿度≤95%（无凝露）防爆特性防爆标志不涉及电气特性工作电压DC24V（DC19V~DC27V）调制型，控制器提供监视电流≤ 0.3mA（DC24V）报警电流≤ 1mA（DC24V）确认灯监视状态瞬时微亮，报警常亮（红色）通讯特性线制二线制（无极性）编址范围1~200编址方式电子编码器最远传输距离1000m兼容性JBF-11SF、JBF50XX等系列控制器机械特性外观PANTONE Warm Gray 1 C 米白色外壳材质ABS产品质量92.5g外形尺寸Φ100mm ×H 46mm（含底座）探测特性保护面积保护面积60-80m²认证特性消防认证执行标准GB 4715-2005《点型感烟火灾探测器》4 安装调试4.1 安装说明/步骤⚫外形及安装尺寸如图1所示：图1 外形及安装尺寸图⚫将探测器底座用2只M4的螺钉紧固在预埋盒上；⚫采用截面积1.0mm²以上的双绞导线，将回路两总线L1、L2 分别接在端子L1 和端子L2 上，接线不分极性；⚫用编码器对探测器写入部位号（1-200）；⚫将探测器嵌入底座，然后按顺时针方向拧紧即可；⚫安装时宜带手套操作，以保持探测器外壳清洁；⚫安装图例：预埋盒底座探测器导光柱图2 安装图例⚫接线图例：L1L2火灾报警控制器图3 接线图例4.2 调试方法⚫验收依据：《火灾自动报警系统施工及验收规范》5 故障分析与排除6 保养、维护⚫ 日常维护、保养、校准：建议检测验收前加防尘罩保护，但系统正式运行前一定要去掉防尘罩。

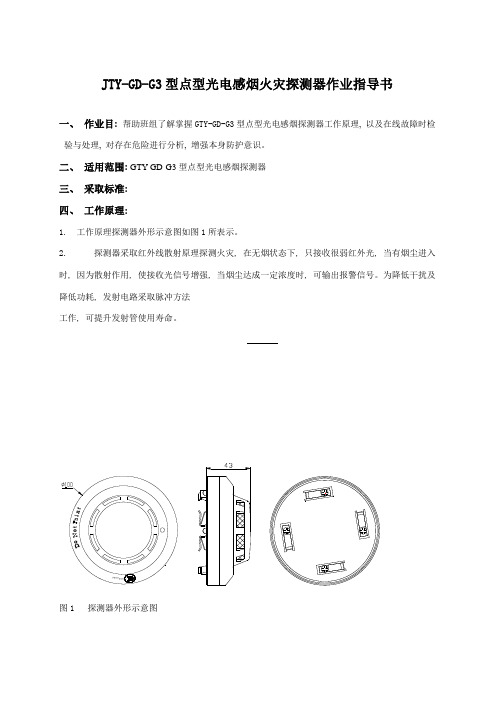

JTY-GD-G3型点型光电感烟火灾探测器作业指导书一、作业目: 帮助班组了解掌握GTY-GD-G3型点型光电感烟探测器工作原理, 以及在线故障时检验与处理, 对存在危险进行分析, 增强本身防护意识。

二、适用范围: GTY-GD-G3型点型光电感烟探测器三、采取标准:四、工作原理:1.工作原理探测器外形示意图如图1所表示。

2.探测器采取红外线散射原理探测火灾, 在无烟状态下, 只接收很弱红外光, 当有烟尘进入时, 因为散射作用, 使接收光信号增强, 当烟尘达成一定浓度时, 可输出报警信号。

为降低干扰及降低功耗, 发射电路采取脉冲方法工作, 可提升发射管使用寿命。

五、作业步骤、危险分析、安全方法:控制器报警时, 首先立刻赶赴主控室, 观察、问询故障现象, 掌握第一手材料, 其步骤以下:六、标定方法及接线:1. LB491标定方法基础设置（如日期/时间、测量模式、放射源以及测量管径等）完成后, 能够进行标定过程。

有两种标定方法能够选择: 单点标定、两点/多点标定。

当现场只需要一个测量点用于控制时或需要立刻得到测量结果时, 使用单点标定, 结合本装置实际, 下面具体介绍单点标定步骤。

1）输入本底计数率: 将现场射源关闭, HART手操器与HART电流回路连接后, 手操器加电, 进入主菜单。

根据下面步骤进入: Access to Setup/ Full Access / Setup / Calibration I/O /Calibration Data / Set Background / Read , 输入0 , 系统会自动读取本底计数率, 约三十秒后, 读取完成, 选择 YES , 并按 OK 键确定, 本底设置完成。

2）输入标定点数据:a)打开放射源, 联络工艺将管道内压力使用氮气充入一定介质, 如测量煤粉密度时充入5.2Mpa氮气, 测量蒸汽或水密度时充入常温常压工艺水。

b)根据下面步骤进入主菜单: Access to Setup / Full Access / Setup / Calibration I/O/Calibration Data / Enter Cal.Data / OnePoint 。

JTY-GD-JBF5100CG-Ex 点型光电感烟火灾探测第1页，共13页器使用说明书（使用产品前，请阅读使用说明书）1概述JTY-GD-JBF5100CG-Ex 点型光电感烟火灾探测器（以下简称探测器）是青鸟消防股份有限公司开发的隔爆+本安型感烟探测器，该探测器可以对火灾早期阶段和阴燃阶段所产生的烟雾粒子做出有效的响应，对不同材质燃烧后产生的白烟或黑烟均可响应，主要用来探测可见的燃烧产物及起火速度缓慢的初期火灾，该产品具有较强的抗干扰能力第2页，共13页。

该产品按照国家标准GB 4715-2005《点型感烟火灾探测器》、GB/T 3836.1-2021《爆炸性环境第1部分：设备通用要求》、GB/T 3836.2-2021《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》和GB/T 3836.4-2021《爆炸性环境第4部分：由本质安全型“i”保护的设备》中有关规定制造生产。

该产品适用于石油、石化等具有气体防爆要求的1区及2区室内（非住宅内）防爆场所。

1.1产品特点●内置自主研发的专用于消防行业的朱鹮微处理器，探测器对自身采集到的数据进行存储和分析，并具有自诊断功能；●污染自动补偿。

根据自身的污染程度进行零位漂移，最大程度减少误报；●适用范围广，对不同材质燃烧后产生的白烟或黑烟均可响应；●稳定性高，抗静电、抗灰尘附着、抗电磁干扰、抗腐蚀；●抗潮湿能力、抗环境温度影响能力强，可适应不同气候环境的要求；●采用SMT 表面贴装工艺；●采用消防二总线技术，有极性要求；第3页，共13页●防护等级：隔爆部分IP66，本安部分IP54。

1.2适用范围●探测器可安装在具有气体防爆要求的1区及2区室内（非住宅内）防爆场所。

●广泛用于石油、化工、医药等领域。

1.3型号组成防爆标识产品代号公司代号国家标准规定分类代号2工作原理感烟探测器由迷宫、红外发射部分、红外接收部分及相应的放大处理等电路组成。

正常工作时，当迷宫中没有烟时，红外发射管发出的红外光不能到达接收管，因此，放大器没有输出；而当迷宫中有烟时，红外发光管发出的光由于烟的散射作用，有部分红外光到达接收管，迷宫中烟的浓度越大，放大器输出就越大，当烟浓度达到设定报警阈值时电路给出报警信号。

点型光电感烟火灾探测器JTY-GD-G3 点型光电感烟火灾探测器一、JTY-GD-G3特点JTY-GD-G3型点型光电感烟火灾探测器采用无极性信号二总线技术，可与海湾公司生产的各类火灾报警控制器配合使用。

本探测器主要具有以下特点：（1）内置带A/D 转换的八位单片计算机，具备强大的分析、判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性；（2）采用电子编码方式，现场编码简单、方便；（3）采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况；（4）底部采用密封方式，可有效防水、防尘、防止恶劣的应用环境对探测器造成的损坏；（5）专利产品，专利号为ZL99311724.4。

、JTY-GD-G3主要技术指标1）工作电压：总线24V2）监视电流≤ 0.6mA3）报警电流≤ 1.8mA4）报警确认灯：红色，巡检时闪烁，报警时常亮5）使用环境：温度：-10 ℃～+55℃ 相对湿度≤ 95%，不结露6）编码方式：十进制电子编码7）外壳防护等级：IP23（8）外形尺直径：100mm，高：56mm带（底座）三、JTY-GD-G3保护面积当空间高度为6m～12m时，一个探测器的保护面积，对一般保护场所而言为80m2。

空间高度为6m以下时，保护面积为60m2。

具体参数应以《火灾自动报警系统设计规范》（GB50116）为准。

四、JTY-GD-G3结构特征、安装与布线探测器的外形结构示意图如图1-1 ：第 1 页共17 页探测器安装方式如图1-2 ：接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图1-3 ：第 2 页共17 页DZ-02探测器通用底座外形示意图如图1-4 ：底座上有4 个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。

预埋管内的探测器总线分别接在任意对角的二个接线端子上(不分极性)，另一对导体片用来辅助固定探测器。

安装、使用产品前，请阅读安装使用说明书JTY-GM-GSTN9811(Ex)点型光电感烟火灾探测器安装使用说明书(Ver.1.04,2018.04)一、概述JTY-GM-GSTN9811 (Ex)点型光电感烟火灾探测器（以下简称探测器）是采用红外散射原理研制而成的点型光电感烟火灾探测器，适用于石油、化工等行业具有防爆要求的1区及2区使用。

与GST-LD-N8401(Ex)总线隔离式安全栅配合使用，可接入本公司生产的各类火灾报警控制器，完成探测器的信号处理。

该探测器防爆类型为本质安全型，产品符合GB 3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB 3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》的有关规定。

二、特点本探测器采用无极性二总线信号，地址码可由编码器实现写入。

采用独特的迷宫设计，防虫、防尘、抗外界光线干扰性能良好。

工作时采用单片机实时采样数据处理，可根据外界温度、湿度变化进行漂移补偿，保证火灾探测的灵敏度，同时监测自身灰尘累积程度以及故障状态。

该探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，并具有良好的抗化学腐蚀性。

三、技术特性1.工作电压：信号总线电压：总线24V 允许范围：16V～28V2.工作电流：监视电流≤0.3mA报警电流≤1.0mA3.指示灯：红色，巡检时闪烁，报警时常亮4.防爆标志：Ex ib IIC T6 Gb5.防爆合格证号：CE16.22206.安全栅参数：U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W7.设备最大输入参数：Ui=28V Ii=115mA Ci=0 Li=0 P i=0.8W8.保护面积：当空间高度为6米～12米时，一个探测器的保护面积，对一般保护场所而言为80平方米。

空间高度为6米以下时，保护面积为60平方米。

具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准9.线制：信号二总线无极性10.编码方式：电子编码（编码范围为1～242）11.使用环境：温度：-10℃～+55℃相对湿度≤95%，不凝露12.外形尺寸：直径：103mm 高；55mm（带底座）13.壳体材料和颜色：防爆ABS，瓷白14.重量：约185g15.安装孔距：45mm～75mm16.执行标准：GB 4715-2005、GB 3836.1-2010、GB 3836.4-201011.2. 工作原理由于散射作用，使接收光信号增强，当烟尘达到一定浓度时，可输出报警信号。

点型光电感烟火灾探测器说明书
日期
北京利达防火保安设备有限公司文件名称:安装使用说明书
文件编号:LD—FJ—58—005 版号:A 页码:2
五、结构与安装尺寸
底座
探测器
36
Φ54
六、接线示意图
二总线二总线
可接编码型接LD128E系列
探测器火灾报警控制器
]
探测器及底座接线图
七、布线要求
探测器回路二总线宜选用截面积≥1、0mm2 的双色双绞铜芯线,穿金属管或阻燃管敷设,也可采用控制电缆,如:KVV-2×0、75;连接导线的长度应以总导线电阻＜70Ω为限,否则应增大导线的线径。

八、使用限制
★最大保护面积:50m2
★最大安装高度:8m
九、齐套性
探测器1个
底座1个
合格证1个
铭牌1个
防尘罩1个
更改标记更改单号更改人日期
产品名称点型光电感烟火灾探测器
产品型号JTY-GD-LD3000E。
