工艺尺寸链计算的基本公式
1.尺寸链总公差计算式
总公差=设计尺寸+最大便宜-最小公差
其中，设计尺寸是产品设计的理论尺寸，最大便宜是指允许的最大超
出设计尺寸的尺寸偏差，最小公差是指允许的最小尺寸偏差。
2.累积公差计算式
累积公差=√(Σ(公差1^2+公差2^2+公差3^2+...+公差n^2))
其中，Σ表示总和，公差1、公差2、公差3...公差n是从设计到加
工过程中每个环节的公差。
3.公差分配计算式
公差分配=(设计尺寸-加工尺寸)/加工余量
其中，设计尺寸是产品设计的理论尺寸，加工尺寸是实际加工得到的
尺寸，加工余量是指设计尺寸与加工尺寸之间的差值。
4.合并公差计算式
合并公差=√(公差1^2+公差2^2)
其中，公差1和公差2是两个相互独立的公差。
5.组合公差计算式
组合公差=(公差1^2+公差2^2+公差3^2+...+公差n^2)^0.5
其中，公差1、公差2、公差3...公差n是不同特征尺寸的尺寸公差。
除了这些基本公式外，还有一些特殊情况下的公式可供使用，如配合
公差的计算、紧配合公差的计算等。
需要注意的是，工艺尺寸链的计算是一个复杂的过程，需要考虑到产
品的设计要求、加工工艺的要求、材料的特性等多个因素。
公式只是工艺
尺寸链计算的一部分，实际使用中还需结合具体情况进行综合计算和分析。
工序尺寸公差—工艺尺寸链的计算（Process dimension chain calculation）发布:admin | 发布时间: 2009年11月28日工序尺寸公差—工艺尺寸链的计算（Process dimension chain calculation）基准重合时工序尺寸与公差的确定1．确定各加工工序的加工余量2．从最后工序开始，即从设计尺寸开始到第一道加工工序，逐次加上每道加工工序余量，得各工序基本尺寸（包括毛坯尺寸）。
3．除最后工序，其余工序按各自所采用加工方法的加工精度确定工序尺寸公差。
4．按入体原则标注工序尺寸一．工艺尺寸链（一）尺寸链定义：尺寸链：将相互关联的尺寸按一定的顺序联接成首尾相接的封闭图形。
工艺尺寸链：由单个零件在工艺过程中形成的有关尺寸的尺寸链。
（二）尺寸链的组成1. 环：组成尺寸链的每个尺寸A1、A2、、A32. 封闭环：在加工过程中间接得到的尺寸A2。
3. 组成环：在加工过程中直接得到的尺寸A1、A3。
增环：其余各组成环不变，此环增大使封闭环增大者。
减环：其余各组成环不变，此环增大使封闭环减少者。
具体判断：给封闭环任选一个方向，沿此方向转一圈，在每个环上加方向，与封闭环方向相同者为减环，相反者为增环。
(三)特点：1.寸链必须封闭2．尺寸链只有一个封闭环3．封闭环的精度低于组成环精度4．封闭环随组成环变动而变动(四)作法：1．找出封闭环2.从封闭环起，按工件表面上关系依次画出组成环，直到尺寸回到封闭环起，形成一个封闭图形，组成尺寸链的组成环环数应是最少的。
3．相接原则，确定增环、减环。

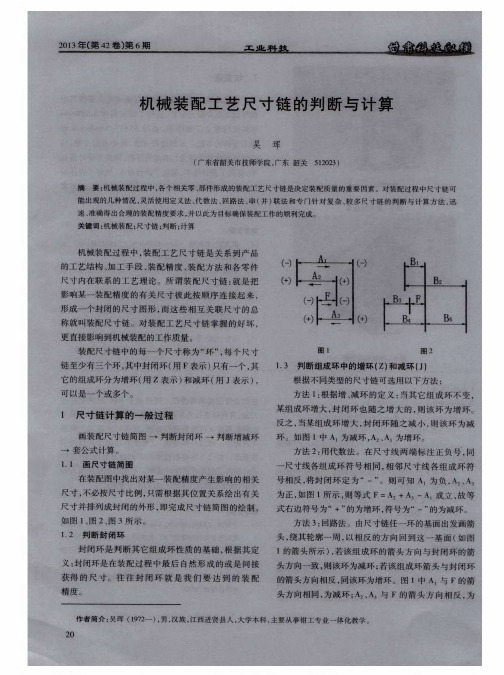

二．尺寸链基本计算1、尺寸链图中的每一个尺寸都称为链环，所有的链环构成尺寸链。
2、在尺寸链中，能人为的控制或直接获得的尺寸称为组成环。
3、在尺寸链中被间接得到的，当其他尺寸出现后自然形成的尺寸称为封闭环(终结环)。
每一个组成环的增大或减小都会使封闭环发生变化，一个尺寸链中只有一个封闭环。

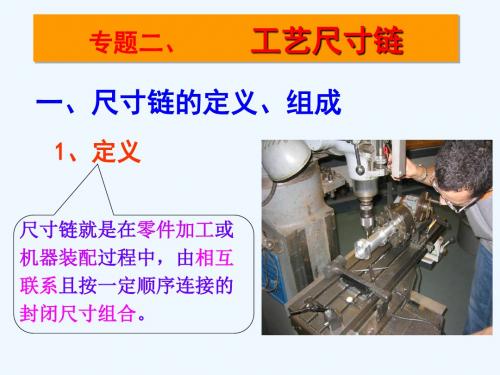

一、尺寸链及尺寸链计算公式1、尺寸链的定义在工件加工和机器装配过程中，由相互联系的尺寸,按一定顺序排列成的封闭尺寸组，称为尺寸链。
尺寸链示例2、工艺尺寸链的组成环：工艺尺寸链中的每一个尺寸称为尺寸链的环。
工艺尺寸链由一系列的环组成。
环又分为：（1）封闭环（终结环）：在加工过程中间接获得的尺寸，称为封闭环。
在图b所示尺寸链中，A0是间接得到的尺寸，它就是图b所示尺寸链的封闭环。
（2）组成环：在加工过程中直接获得的尺寸，称为组成环。
尺寸链中A1与A2都是通过加工直接得到的尺寸，A1、A2都是尺寸链的组成环。
1）增环：在尺寸链中，自身增大或减小，会使封闭环随之增大或减小的组成环，称为增环。
表示增环字母上面用--> 表示。
2）减环：在尺寸链中，自身增大或减小，会使封闭环反而随之减小或增大的组成环，称为减环。
表示减环字母上面用<-- 表示。
3）怎样确定增减环：用箭头方法确定，即凡是箭头方向与封闭环箭头方向相反的组成环为增环，相同的组成环为减环。
在图b所示尺寸链中，A1是增环，A2是减环。
4）传递系数ξi：表示组成环对封闭环影响大小的系数。
即组成环在封闭环上引起的变动量对组成环本身变动量之比。
对直线尺寸链而言，增环的ξi＝1，减环的ξi＝－1。
3.尺寸链的分类4.尺寸链的计算尺寸链计算有正计算、反计算和中间计算等三种类型。
已知组成环求封闭环的计算方式称作正计算；已知封闭环求各组成环称作反计算；已知封闭环及部分组成环，求其余的一个或几个组成环，称为中间计算。
尺寸链计算有极值法与统计法（或概率法）两种。
用极值法解尺寸链是从尺寸链各环均处于极值条件来求解封闭环尺寸与组成环尺寸之间关系的。
用统计法解尺寸链则是运用概率论理论来求解封闭环尺寸与组成环尺寸之间关系的。
5.极值法解尺寸链的计算公式（4）封闭环的中间偏差（5）封闭环公差（6）组成环中间偏差Δi＝(ES i＋EI i)/2（7）封闭环极限尺寸（8）封闭环极限偏差6.竖式计算法口诀：封闭环和增环的基本尺寸和上下偏差照抄；减环基本尺寸变号；减环上下偏差对调且变号。
工艺尺寸链计算的基本公式来源：作者：发布时间：2007-08-03工艺尺寸链的计算方法有两种：极值法和概率法。
目前生产中多采用极值法计算，下面仅介绍极值法计算的基本公式，概率法将在装配尺寸链中介绍。
图 3-82 为尺寸链中各种尺寸和偏差的关系，表 3-18 列出了尺寸链计算中所用的符号。
1 ．封闭环基本尺寸式中 n ——增环数目；m ——组成环数目。
2 ．封闭环的中间偏差式中Δ0——封闭环中间偏差；——第 i 组成增环的中间偏差 ;——第 i 组成减环的中间偏差。
中间偏差是指上偏差与下偏差的平均值：3 ．封闭环公差4 ．封闭环极限偏差上偏差下偏差5 ．封闭环极限尺寸最大极限尺寸 A 0max=A 0+ES 0 （ 3-27 ）最小极限尺寸 A 0min=A 0+EI 0 （ 3-28 ）6 ．组成环平均公差7 ．组成环极限偏差上偏差下偏差8 ．组成环极限尺寸最大极限尺寸 A imax=A i+ES I （ 3-32 ）最小极限尺寸 A imin=A i+EI I （ 3-33 ）工序尺寸及公差的确定方法及示例工序尺寸及其公差的确定与加工余量大小，工序尺寸标注方法及定位基准的选择和变换有密切的关系。
下面阐述几种常见情况的工序尺寸及其公差的确定方法。
（一）从同一基准对同一表面多次加工时工序尺寸及公差的确定属于这种情况的有内外圆柱面和某些平面加工，计算时只需考虑各工序的余量和该种加工方法所能达到的经济精度，其计算顺序是从最后一道工序开始向前推算，计算步骤为：1 ．确定各工序余量和毛坯总余量。
2 ．确定各工序尺寸公差及表面粗糙度。
最终工序尺寸公差等于设计公差，表面粗糙度为设计表面粗糙度。
其它工序公差和表面粗糙度按此工序加工方法的经济精度和经济粗糙度确定。
3 ．求工序基本尺寸。
从零件图的设计尺寸开始，一直往前推算到毛坯尺寸，某工序基本尺寸等于后道工序基本尺寸加上或减去后道工序余量。
4 ．标注工序尺寸公差。
最后一道工序按设计尺寸公差标注，其余工序尺寸按“单向入体”原则标注。
例如，某法兰盘零件上有一个孔，孔径为，表面粗糙度值为R a0.8 μ m（图 3-83 ），毛坯为铸钢件，需淬火处理。
其工艺路线如表 3-19 所示。
解题步骤如下：（ 1 ）根据各工序的加工性质，查表得它们的工序余量（见表 3-19 中的第 2 列）。
（ 2 ）确定各工序的尺寸公差及表面粗糙度。
由各工序的加工性质查有关经济加工精度和经济粗糙度（见表 3-19 中的第 3 列）。
（ 3 ）根据查得的余量计算各工序尺寸（见表 3-19 中的第四列）。
（ 4 ）确定各工序尺寸的上下偏差。
按“单向入体”原则，对于孔，基本尺寸值为公差带的下偏差，上偏差取正值；对于毛坯尺寸偏差应取双向对称偏差（见表 3-19 中的第 5 列）。
（二）基准变换后，工序尺寸及公差的确定在零件的加工过程中，为了便于工件的定位或测量，有时难于采用零件的设计基淮作为定位基准或测量基准，这时就需要应用工艺尺寸链的原则进行工序尺寸及公差的计算。
1 ．测量基准与设计基准不重合在零件加工时会遇到一些表面加工后设计尺寸不便于直接测量的情况。
因此需要在零件上选一个易于测量的表面作为测量基准进行测量，以间接检验设计尺寸。
例 3-6 如图 3-84 所示的套微筒类零件，两端面已加工完毕，加工孔底 C 时，要保证尺寸，因该尺寸不便于测量，试标出测量尺寸。
解：由于孔的深度可以用深度游标尺测量，因此尺寸可以通过 A= 和孔深 x 间接计算出来。
列出尺寸链如图 3-84b 所示，尺寸显然是封闭环。
由式（ 3-21 ）得由式（ 3-22 ）得由式（ 3-24 ）得由式（ 3-30 ）、式（ 3-31 ）得通过以上的计算，可以发现，由于基准不重合而进行尺寸换算将带来两个问题：①换算结果明显提高了测量尺寸精度的要求。
如果按原设计尺寸进行测量，其公差值为 0.35mm ，换算后的测量尺寸公差为 0.18mm ，公差值减小了 0.17mm ，此值恰另一组成环的公差值。
②假废品现象。
按照工序图上测量尺寸 x ，当其最大值为 44.18mm ，最小尺寸为 44mm 时，零件为合格。
假如 x 的实测尺寸偏大或偏小 0.17mm ，即 x 的尺寸为 44.35mm 或 43.85mm ，零件似乎是“废品”。
但只要 A 的实际尺寸也相应为最大 60mm 和最小为 59.83mm ，此时算得A 0 的相应尺寸分别为（ 60-44.35 ） = 15.65mm 和 (59.83-43.83)= 16mm ，此尺寸符合零件图上的设计尺寸，此零件应为合格件。
这就是假废品现象。
2 ．定位基准与设计基准不重合零件加工中基定位基准与设计基准不重合，就要进行尺寸链换算来计算工序尺寸。
例 3-7 图 3-85a 所示零件，尺寸已经保证，现以 1 面定位加工 2 面，试计算工序尺寸 A 2 。
解：当以 1 面定位加工 2 面时，应按 A 2 进行调整后进行加工，因此设计尺寸 A0=是本工序间接保证的尺寸，应为封闭环，其尺寸链图为图 3-58b所示，则 A 2 的计算如下：由式（ 3-21 ）由式（ 3-22 ）由式（ 3-24 ）由式（ 3-30 ）和式（ 3-31 ）故工序尺寸在进行工艺尺寸链计算时，有时可能出现算出的工序尺寸公差过小，还可能出现零公差或负公差。
遇到这种情况一般可采取两种措施：一为压缩各组成环的公差值；二是改变定位基准和加工方法。
如图 3-58 可用 3 面定位，使定位基准与设计基准重合，也可用复合铣刀同时加工 2 面和 3 面，以保证设计尺寸。
3 ．从尚须继续加工的表面上标注的工序尺寸例 3-8 如图 3 -86a 为一齿轮内孔的简图。
内孔尺寸为，键槽的深度尺寸为，内孔及键槽的加工顺序如下：（ 1 ）精镗孔至；（ 2 ）插键槽深至尺寸 A 3 （通过尺寸换算求得）；（ 3 ）热处理；（ 4 ）磨内孔至尺寸，同时保证键槽深度尺寸。
解：根据以上加工顺序，可以看出磨孔后必须保证内孔的尺寸，同时还必须保证键槽的深度。
为此必须计算镗孔后加工的键槽深度的工序尺寸 A3 。
图3-86b 画出了尺寸链图，其精车后的半径，磨孔后的半径mm ，以及键槽深度 A 3 都是直接保证的，为组成环。
磨孔后所得的键槽深度尺寸 A 0= 是间接得到的，是封闭环。
由式（ 3-21 ）由式（ 3-22 ）由式（ 3-24 ）由式（ 3-30 ）和式（ 3-31 ）4 ．保证渗碳层、渗氮层厚度的工序尺寸计算有些零件的表面需要进行渗碳、渗氮处理，而且在精加工后还要保证规定的渗层深度。
为此必须正确确定精加工前的渗层深度尺寸。
例 3-9 图 3-87 所示为一套筒类零件，孔径为的表面要求渗氮，精加工后要求渗氮层深度为 0.3~ 0.5mm ，即单边深度为，双边深度为试求精磨前渗氮层的深度 t 1 。
该表面的加工顺序为：磨内孔至尺寸；渗氮处理；精磨孔至，并保证渗层深度为 t 0 。
解：由图 3-87d 所示，可知尺寸 A 1 、 A 2 、t 1 、 t 0 组成了一工艺尺寸链。
显然 t 0 为封闭环，A 1 、 t 1 为增环， A 2 为减环。
t 1 求解如下：由式（ 3-21 ）由式（ 3-22 ）由式（ 3-24 ）由式（ 3-30 ）和式（ 3-31 ）最后得出了所以渗氮层深度应为。
5 ．零件电镀时工序尺寸的计算有些零件的表面需要电镀，电镀后有两种情况：一是为了美观和防锈，对电镀表面无精度要求；另一种对电镀表面有精度要求，既要保证图纸上的设计尺寸，又要保证一定的镀层厚度。
保证电镀表面精度的方法有两种：一种是对镀前控制表面加工尺寸并控制镀层厚度；另一种是镀后进行磨削加工来保证尺寸精度。
这两种方法在进行尺寸链计算时，其封闭环是不同的。
例 3-10 如图 3 -88a 所示为圆环体，其表面镀铬后直径为，镀层厚度（双边厚度）为 0.05~ 0.08mm. ，外圆表面加工工艺是：车—磨—镀铬。
试计算磨削前的工序尺寸 A 2 。
解：圆环的设计尺寸是由控制镀铬前的尺寸和镀层厚度来间接保证的，封闭环应是设计尺寸。
画出尺寸链图如图 3-88b 所示由式（ 3-21 ）由式（ 3-22 ）由式（ 3-24 ）由式（ 3-30 ）和式（ 3-31 ）例 3-11 仍以图 3 -88a 圆环工件表面镀铬。
其外圆直径改为，而加工工艺采用车—粗磨—镀铬—精磨。
精磨后镀层厚度在直径上 0.05~ 0.08mm 。
求镀前粗磨时的工序尺寸 A 2 。
解：因所要求的镀层厚度是精磨后间接得到的，故为封闭环。
画出尺寸链图如图 3 -88c 。
从同一基准对同一表面多次加工时工序尺寸及公差的确定来源：作者：发布时间：2007-08-03属于这种情况的有内外圆柱面和某些平面加工，计算时只需考虑各工序的余量和该种加工方法所能达到的经济精度，其计算顺序是从最后一道工序开始向前推算，计算步骤为：1 ．确定各工序余量和毛坯总余量。
2 ．确定各工序尺寸公差及表面粗糙度。
最终工序尺寸公差等于设计公差，表面粗糙度为设计表面粗糙度。
其它工序公差和表面粗糙度按此工序加工方法的经济精度和经济粗糙度确定。
3 ．求工序基本尺寸。
从零件图的设计尺寸开始，一直往前推算到毛坯尺寸，某工序基本尺寸等于后道工序基本尺寸加上或减去后道工序余量。
4 ．标注工序尺寸公差。
最后一道工序按设计尺寸公差标注，其余工序尺寸按“单向入体”原则标注。
例如，某法兰盘零件上有一个孔，孔径为，表面粗糙度值为R a0.8 μ m （图 3-83 ），毛坯为铸钢件，需淬火处理。
其工艺路线如表 3-19 所示。
解题步骤如下：（ 1 ）根据各工序的加工性质，查表得它们的工序余量（见表 3-19 中的第 2 列）。
（ 2 ）确定各工序的尺寸公差及表面粗糙度。
由各工序的加工性质查有关经济加工精度和经济粗糙度（见表 3-19 中的第 3 列）。
（ 3 ）根据查得的余量计算各工序尺寸（见表 3-19 中的第四列）。
（ 4 ）确定各工序尺寸的上下偏差。
按“单向入体”原则，对于孔，基本尺寸值为公差带的下偏差，上偏差取正值；对于毛坯尺寸偏差应取双向对称偏差（见表 3-19 中的第 5 列）。
