5.2电梯井道和机房

格式：ppt
大小：4.54 MB
文档页数：34

下载文档原格式

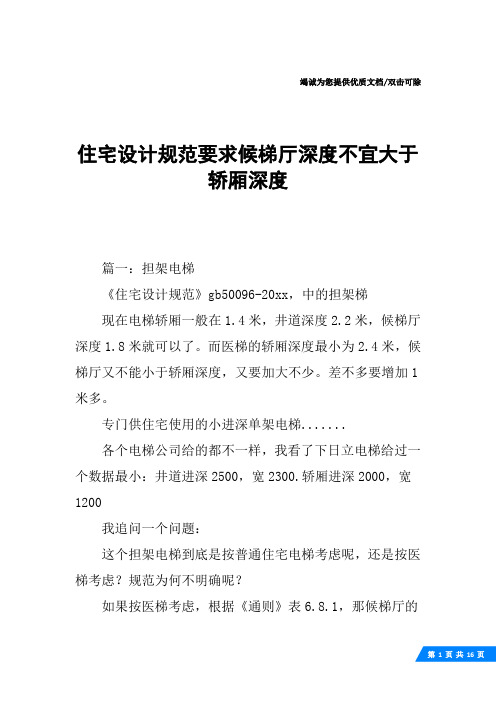

住宅设计规范要求候梯厅深度不宜大于轿厢深度

竭诚为您提供优质文档/双击可除住宅设计规范要求候梯厅深度不宜大于轿厢深度篇一：担架电梯《住宅设计规范》gb50096-20xx，中的担架梯现在电梯轿厢一般在1.4米，井道深度2.2米，候梯厅深度1.8米就可以了。

而医梯的轿厢深度最小为2.4米，候梯厅又不能小于轿厢深度，又要加大不少。

差不多要增加1米多。

专门供住宅使用的小进深单架电梯.......各个电梯公司给的都不一样，我看了下日立电梯给过一个数据最小：井道进深2500，宽2300.轿厢进深2000，宽1200我追问一个问题：这个担架电梯到底是按普通住宅电梯考虑呢，还是按医梯考虑？规范为何不明确呢？如果按医梯考虑，根据《通则》表6.8.1，那候梯厅的深度就是1.5b了。

医用：1000kg的，洞口：2100x2800，轿厢外尺寸1150x24001600kg的，洞口：2400x3000，轿厢外尺寸1450x2600这种担架叫铲式担架，是急救车上的标准配置，可伸缩，最长到两米二，最短到一米六，就算缩到最短依然不能够在电梯中平放。

在实际接诊过程中，急救人员就曾遇到过病人家属提前雇搬家公司把病人抬下高层的真实事例。

根据现行住宅电梯标准：载重量为320公斤和400公斤的电梯，轿厢只允许运送人。

载重量为630公斤的电梯，轿厢允许运送童车和残疾人员乘坐的轮椅。

载重量为1000公斤的电梯，轿厢还能运送家具和手把可拆卸的担架。

而我们住宅小区的电梯基本都是载重1000公斤以下的电梯，担架是不能平放的。

如果碰到骨折或心血管急症病人，用不上担架或只能靠搀扶或背送下楼，很容易对病人造成二次伤害，并且延误了最佳救治时间。

对此，北京市政协委员沈小红认为，高层住宅应完善电梯配置，方便抬担架运送病人，并将此列入北京新建高层建筑的强制性规范。

铲式担架是由左右两片铝合金板组成。

有别于一般的担架，它可以分别将两块板插入到病人身体下面，扣合后抬起。

最大限度的减少在搬运过程中对病人造成的二次伤害。

电梯基础知识-4 电梯机房、井道和底坑

1of 4-394 电梯机房、井道和底坑Machine room，Well and pit of lift4-1机房Machine room电梯机房一般设置在电梯井道的顶部（机房上置式）。

机房内安装有曳引机、导向轮、控制柜、限速器、总电源控制盒等。

Normally located on top of well (upper-placed machine room), machine room includes traction machine, diverter pulley, control cabinet, overspeed governor and main power control box.4-1-1 控制柜Control cabinet电梯控制柜安装在曳引机旁边，是电梯的拖动装置和信号控制中心。

如图4-1所示。

早期的电梯控制柜中有接触器、继电器、电容、电阻器、变压器、整流器等。

随着电脑、电子技术的飞越发展，VVVF控制技术、光纤通讯技术、串行通信、网络技术等在电梯上得到广泛应用。

大规模集成电路的应用使电梯控制柜体积越来越小，功能越来越强，可靠性越来越高。

目前的电梯控制柜大多由全电脑控制板和变频器组成，达到对交流电动机进行调频调压调速控制（VVVF）。

Located near traction machine, control cabinet serves as atrailing device and signal control center, as shown in figure4-1. Originally, control cabinet included contactor, relay,capacitor, resistor, transformer, and rectifier. With rapiddevelopment of computer and electronics as well as wideapplication of VVVF control technology, optical fibercommunication technology, serial communication andnetwork technology in lift, application of big scale integratedcircuit makes control cabinet smaller in size, stronger infunction and more reliable in operation. Currently, controlcabinet is composed of computer control panel and frequency inverter, to control AC motor in terms of frequency, voltage and speed (VVVF).2of 4-39控制柜的电源由机房的总电源开关(图4-2)引入，由控制柜接触器引出的动力线用电线管送至曳引机的电动机接线端子。

电梯主参数及轿厢,井道,机房的型式与尺寸

电梯主参数及轿厢、井道、机房的型式与尺寸（一）1、电梯的类别定义为:一类为运送乘客而设计的电梯二类主要为运送乘客同时亦可运送货物而设计的电梯三类为运送病床而设计的电梯一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰。

住宅楼用电梯与非住宅楼用电梯都是乘客电梯，住宅楼用电梯宜采用二类电梯四类为运送通常有人伴随的货物而设计的电梯五类杂物电梯因液压电梯已制定专门标准本标准取消原标准中液压电梯的相关内容2、电梯的主参数：电梯的主参数是指电梯的额定载重量和额定速度。

电梯的额定载重量：320，400，630，800，1000，1250，1600，2000，2500 kg额定速度：0.63，1.00，1.60，2.50 m/s3、轿厢、井道、机房的型式与尺寸：一类电梯：非住宅楼电梯的轿厢、井道、机房的型式与尺寸见表二类电梯的轿厢、井道、机房的型式与尺寸应从一类和三类电梯的尺寸中选择。

4、轿厢有关规定：在各种类型建筑物中，至少应配置一台能使残疾人乘轮椅进出的电梯，这类用于残疾人的电梯必须满足这种用途要求的各种条件（尺寸控制装置的位置等）并用符号表示。

5、住宅电梯：额定载重量为320kg和400kg的电梯,轿厢只允许运送人.额定载重量为630kg的电梯,轿厢允许运送童车和残疾人员乘坐的轮椅.定载重量为1000kg的电梯,轿厢还能运送家具和手把可拆卸的担架.6、病床电梯：额定载重量为1600kg和2000kg的电梯,轿厢应能满足大部分疗养院和医院的需要.额定载重量为2500kg的电梯,轿厢应能将躺在病床上的人连同医疗救护设备一齐运送.7、井道有关规定：规定的电梯井道水平尺寸是用铅锤测定的最小净空尺寸。

允许偏差值为：当高度小于等于30m的井道：0/+25mm;当高度大于30m小于60m的井道：0/+35mm;当高度大于60m小于90m的井道：0/+50mm。

以上偏差仅适用于对重装置使用刚性金属导轨的电梯。

如果电梯对重装置装有安全钳时，则根据需要，井道的宽度和深度尺寸允许适当增加。

(整理)电梯主参数及轿厢、井道、机房的型式与尺寸

西班牙
瑞典
法国
匈牙利
爱尔兰
意大利
荷兰
波兰
瑞士
泰国
苏联
委内瑞拉
下列成员国基于某些技术原因表示了反对意见：
加拿大
丹麦
英国
美国
1982年
1范围
本标准规定了运输货物用Ⅳ类电梯的主参数及轿厢、井道、机房的型式与尺寸。
本标准适用于安装在新建筑物内的具有一个入口的轿厢的电梯。亦可作为旧建筑物内安装新电梯的依据。
2引用标准
在GB 7025—86实施的过程中，电梯制造厂和使用部门都希望将Ⅳ类电梯的参数进行扩展，经过反复征求意见，在本次修订时，把经一致认可的额定载重量3000kg、5000kg，额定速度0．25m／s等的有关数据加进标准中。
本标准从生效之日起，同时代替GB 7025—86。
本标准由中华人民共和国建设部提出。
电梯主参数及轿厢、井道、机房的型式与尺寸（一）
1、电梯的类别定义为:
的电梯
三类为运送病床而设计的电梯
一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰。住宅楼用电梯与非住宅楼用电梯都是乘
客电梯，住宅楼用电梯宜采用二类电梯
四类为运送通常有人伴随的货物而设计的电梯
9、相邻两层站间的最小距离应符合:
层门入口高2000mm时,为2450mm;
层门入口高2100mm时,为2550mm.
10、候梯厅尺寸：
电梯各层站的候梯厅深度，至少应保持在整个井道宽度范围内符合下列条款规定。这些尺寸没有考虑不乘电梯的人员在穿越层站时，对交通过道的要求。
候梯厅深度是指沿轿厢深度方向测得的候梯厅墙与对面墙之间的距离。
5．2本标准规定的电梯井道水平尺寸是用铅锤测定的最小净空尺寸。允许偏差值为：

电梯土建要求

电梯土建技术要求（用户和土建承包商应完成的工作）1. 电梯正常使用条件：1.1 安装地点的海拔高度不超过2000m。

1.2 机房内的空气温度应保持在+5~+40℃之间。

1.3 运行地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%。

1.4 供电电压相对于额定电压的波动应在±7%范围内。

1.5 环境空气中不应含有腐蚀性和易燃性气体，污染等级不大于GB140478.1-2006规定的3级。

2 . 机房要求：2.1 电梯机房为专用，不应用于电梯以外的其他用途，也不应设置非电梯用的线槽、电缆或装置。

可设置机房用空调或采暖设备，但不包括以蒸汽和高压水加热的取暖设备。

机房内应设置灭火器。

可设置火宅探测器，适用于电气设备，有一定的稳定期且有防意外碰撞的合适的保护。

2.2 机房要用经久耐用和不易产生灰尘的材料建造。

机房必须有良好通风，保持干燥，机房顶部做好防水。

机房温度和相对湿度的要求须满足电梯正常使用条件和电梯土建布置图内的要求。

除井道通过机房通风外，从建筑物其他处抽出的陈腐空气不得直接排入机房内。

2.3 机房除电梯土建布置图中注明的集中载荷外，机房地板应能承受不小于6865Pa的均布载荷（杂物梯可承受4000Pa）。

机房地面应采用防滑材料，如抹平混凝土、花纹钢板等。

2.4 机房顶部需设置吊钩，并在吊钩上标明最大允许载荷，其具体位置和承受的载荷详见电梯土建布置图。

2.5 设置曳引机承重梁和有关预埋件，必须埋入承重墙内或直接传力至承重墙的支墩上，承重梁的支持长度应超过墙中心20mm且不应少于75mm，承重梁支点所能承受的重力必须满足电梯土建布置图的相关要求。

2.6 机房地面高度不一且相差大于0.5m时，应设置楼梯或台阶，并设置护栏。

2.7 机房地面有任何深度大于0.5m，宽度小于0.5m的凹坑或任何槽坑时，均应盖住。

1-5-4-2井道检查_电梯机房、井道测量检查记录

150402
偏差值（mm）实测尺寸（mm）备注
安装单位结构类型层数年月日设计尺寸（mm）前后左
右井道偏斜顶层高度
中间层高
首层高度
底抗高度
门口尺寸
盒口位置
机房宽度
机房高度
隔音层高
井道全高
井道宽度
井道深度
电梯机房、井道测量检查记录
1.5.4.2井道检查工程名称
土建单位
测量日期
名称符号机房长度
建设单位
专业施工员
设计单位施工单位
安装单位
　注：配合本表另绘机房、井道示意图、井道、门口、盒口等相应尺寸逐层测量后取最大偏差值，如未超出允许偏差　时，
注
工员
　时，土建、设。

电梯主参数及轿厢井道机房的型式与尺寸__第1部分：ⅠⅡⅢ类电梯

8 候梯厅尺寸电梯各层站的候梯厅深度，至少应保持在整个井道宽度范围内符合下列条款规定。
这些
尺寸没有考虑不乘电梯的人员在穿越层站时，对交通过道的要求。候梯厅深度是指沿轿厢深度方向测得的候梯厅墙与对面墙之间的距离。
8． 1 住宅楼用Ⅰ类电梯单台电梯或多台并列成排布置的电梯，候梯厅深度不应小于最大的轿厢深度。这类电梯最多台数为 4 台，可以并列成排布置。服务于残疾人的电梯候梯厅深度不应小于 1． 5m。
5． 1 Ⅰ类电梯非住宅楼电梯的轿厢、井道、机房的型式与尺寸见表住宅楼电梯的轿厢、井道、机房的型式与尺寸见表
1、图 1、图 2。 1、图 1、图 3。
5． 2 Ⅲ类电梯病床电梯的轿厢、井道、机房的型式与尺寸见表
2、图 1、图 4。
5． 3 Ⅱ类电梯的轿厢、井道、机房的型式与尺寸应从Ⅰ类和Ⅲ类电梯的尺寸中选择。
第五章控制器、信号和附件
第六章住宅电梯的配置与选择
1 范围
本标准规定了Ⅰ、Ⅱ、Ⅲ类电梯的主参数及轿厢、井道、机房的型式与尺寸。本标准适用于在住宅楼、非住宅楼 (办公楼及旅馆等 )和医院建筑物内新安装的具有一个入口的电梯。亦可作为旧建筑物内安装新电梯的依据。本标准不适用于额定速度大于 2．5m／ s 的电梯。本标准不适用于液压电梯。
2300
800
1100
2000 （ 2100）中分门
2100
1800 1900 2400
2600
2）
320 1）
住宅楼电梯
4001）
630
4
5
8
900
1100
1000
1400
1000 13
2100
2200

GB50310电梯工程施工质量验收规范

50310 电梯工程施工质量验收规范1 总则1。

0.1为了加强建筑工程质量管理,统一电梯安装工程施工质量的验收，保证工程质量，制定本规范。

1。

0。

2本规范适用于电力驱动的曳引式或强制式电梯、液压电梯、自动扶梯和自动人行道安装工程质量的验收;本规范不适用于杂物电梯安装工程质量的验收。

1.0.3本规范应与现行国家标准《建筑工程施工质量验收统一标准》GB 50300—2001配套使用。

1.0.4本规范是对电梯安装工程质量的最低要求,所规定的项目都必须达到合格。

1。

0.5电梯安装工程质量验收除应执行本规范外，尚应符合现行有关国家标准的规定。

2 术语2。

0。

1电梯安装工程installation of lifts，escalators and passen-ger conveyors 电梯生产单位出厂后的产品，在施工现场装配成整机至交付使用的过程。

注：本规范中的“电梯"是指电力驱动的曳引式或强制式电梯、液压电梯、自动扶梯和自动人行道。

2。

0.2电梯安装工程质量验收acceptance of installation quality of lifts，escalators and passenger conveyors电梯安装的各项工程在履行质量检验的基础上，由监理单位（或建设单位）、土建施工单位、安装单位等几方共同对安装工程的质量控制资料、隐蔽工程和施工检查记录等档案材料进行审查，对安装工程进行普查和整机运行考核，并对主控项目全验和一般项目抽验,根据本规范以书面形式对电梯安装工程质量的检验结果作出确认.2.0.3土建交接检验handing over inspection of machine rooms and wells电梯安装前,应由监理单位(或建设单位）、土建施工单位、安装单位共同对电梯井道和机房（如果有)按本规范的要求进行检查，对电梯安装条件作出确认.3 基本规定3。

0.1安装单位施工现场的质量管理应符合下列规定：1 具有完善的验收标准；安装工艺及施工操作规程。

电梯主参数及轿厢、井道、机房的型式与尺寸(一)

电梯的额定载重量：320，400，630，800，1000，1250，1600，2000，2500 kg额定速度：0.63，1.00，1.60，2.50 m/s3、轿厢、井道、机房的型式与尺寸：一类电梯：非住宅楼电梯的轿厢、井道、机房的型式与尺寸见表住宅楼电梯的轿厢、井道、机房的型式与尺寸见表三类电梯：病床电梯的轿厢、井道、机房的型式与尺寸见表二类电梯的轿厢、井道、机房的型式与尺寸应从一类和三类电梯的尺寸中选择。

5、住宅电梯：额定载重量为320kg和400kg的电梯,轿厢只允许运送人.额定载重量为630kg的电梯,轿厢允许运送童车和残疾人员乘坐的轮椅.定载重量为1000kg的电梯,轿厢还能运送家具和手把可拆卸的担架. 6、病床电梯：额定载重量为1600kg和2000kg的电梯,轿厢应能满足大部分疗养院和医院的需要.额定载重量为2500kg的电梯,轿厢应能将躺在病床上的人连同医疗救护设备一齐运送.7、井道有关规定：规定的电梯井道水平尺寸是用铅锤测定的最小净空尺寸。

允许偏差值为：当高度小于等于30m的井道：0/+25mm;当高度大于30m小于60m的井道：0/+35mm;当高度大于60m小于90m的井道：0/+50mm。

电梯机房与井道管理制度

电梯机房与井道管理制度前言电梯机房和井道是电梯运行中非常重要的部分。

它们的管理和维护对于电梯的安全运行至关重要。

本文档旨在规范电梯机房和井道的管理制度，以确保电梯的安全稳定运行。

目录1.电梯机房及井道规划2.电梯机房及井道周边环境管理3.电梯机房及井道日常检查与维护4.电梯机房及井道安全管理1. 电梯机房及井道规划1.1. 机房布局1.机房应布置牢固密闭，不得堆放杂物。

2.机房应有明显标识，不得让外来人员或非电梯维护人员进入。

3.机房内应安装专业的消防设施和灭火器材。

1.2. 井道布局1.井道内应设置防护设施，包括井道门等。

2.在井道内作业时，应有专门的作业人员负责看护并做好安全保护。

3.井道内的电线、电缆应贴紧墙壁，不得妨碍维护作业。

1.3. 建筑结构1.电梯塔式结构应符合国家相应标准。

2.电梯机房应与建筑本体分离，以减轻振动对建筑物的影响。

3.电梯井道内墙壁材料和密封度应符合国家安全规范要求。

2. 电梯机房及井道周边环境管理2.1. 机房清洁1.工作人员应经常对机房内部进行清洁。

2.不得将垃圾等物品丢弃在机房内。

2.2. 周边施工管理1.施工单位应按照国家安全规范要求，在电梯井道周围设置围挡，确保作业安全。

2.3. 原材料管理1.电梯机房及井道周围不得存放有易燃、易爆等危险品。

2.井道内不得存放工具、材料等物品影响电梯运行和日常维护作业。

3. 电梯机房及井道日常检查与维护3.1. 机房检查1.工作人员应根据机房设备安全规范，每日巡查机房设备。

2.工作人员应保证机房设备状态良好，确保运行稳定。

3.2. 井道检查1.工作人员应根据井道工作安全规范，每周检查电梯井道内设备。

2.工作人员应保证井道设备状态良好，确保运行稳定。

3.3. 日常维护1.工作人员应进行日常保养和维护，确保安全运行。

2.工作人员应定期对机房设备进行维护保养，确保其处于良好的运行状态。

4. 电梯机房及井道安全管理4.1. 日常安全工作1.工作人员应对机房和井道访问进行严格控制，保证安全运行。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5.2.2电梯井道
❖ 井道的定义：保证轿厢、对重（平衡重）和（或）液压缸柱塞安全运行所需的建筑空间。
❖ 底坑：底层端站地坎上平面到井道地面之间的垂直距离。
❖ 电梯应由下述部分与周围分开：
▪ a)井道壁、底板和井道顶板；或 ▪ b)足够的空间。
一、电梯井道
❖ 井道有全封闭井道和部分封闭的井道。 ❖ 1）全封闭的井道
电梯井道
❖ 2）部分封闭的井道
▪ 在不要求井道在火灾情况下用于防止火焰蔓延的场合，如与瞭望台、竖井、塔式建筑物联结的观光电梯等，井道不需要全封闭，但要提供： • a)在人员可正常接近电梯处，围壁的高度应足以防止人员：
–——遭受电梯运动部件危害； –——直接或用手持物体触及井道中
电梯设备而干扰电梯的安全运行。
度； ▪ b)任何情况均能完全安全、方便地使用，而
不需经过私人房间。应优先考虑全部使用楼梯，如果不能用楼梯，
可以使用符合下列条件的梯子： ▪ a)通往机房和滑轮间的通道不应高出楼梯所
到平面4m；
机房的通道
▪ b)梯子应牢固地固定在通道上而不能被移动； ▪ c)梯子高度超过1.50m时，其与水平方向夹角应在65°～75°之间，
5.2电梯机房和井道
吕锁柱长春特种设备检测研究院
5.2.1电梯机房
❖ 机房的定义：安装一台或多台电梯驱动主机及其附属设备的专用房间。
该房间应有实体的墙壁、房顶、门和(或)活板门，只有经过批准的人员(维修、检查和营救人员)才能接近。
机房的通道
❖ 1）机房的通道
▪ 通往机房和滑轮间的通道应： ▪ a)设永久性电气照明装置，以获得适当的照
机房设备
❖ 9）机房设备安装
▪ 埋入承重墙内的曳引机承重梁，其支撑长度宜超过墙后中心20mm，且不应小于 75mm；
▪ 限速器绳轮轮缘断面相对水平面的垂直度不宜大于2/1000，曳引轮和导向轮轮缘断面相对水平面的垂直度在空载和满载工况下均不宜大于4/1000。
▪ 如果不同电梯的部件共用一个机房，则每台电梯的主开关应当与驱动主机、控制柜、限速器等采用相同的标志。
▪ 1）机房应有足够的尺寸，以允许人员安全和容易地对有关设备进行作业，尤其是对电气设备的作业。特别是工作区域的净高不应小于2m，且：
▪ a)在控制屏和控制柜前有一块净空面积，该面积： • 1)深度，从屏、柜的外表面测量时不小于 0.70m； • 2)宽度，为0.50m或屏、柜的全宽，取两者中的大者。
❖ 2）底坑底面的强度
▪ 底坑的底面应能支撑每根导轨的作用力(悬空导轨除外)：由导轨自重再加安全钳动作瞬间的反作用力(N)；
▪ 轿厢缓冲器支座下的底坑地面应能承受满载轿厢静载4倍的作用力。 ▪ 对重缓冲器支座下(或平衡重运行区域)的底坑的底面应能承受对
重(或平衡重)静载4倍的作用力。
▪ 如果轿厢与对重(或平衡重)之下确有人能够到达的空间，井道底坑的底面至少应按5000N/m2载荷设计，且：
❖ 6)设备的搬运:在机房顶板或横梁的适当位置上，应装备一个或多个适用的具有安全工作载荷标示的金属支架或吊钩，以便起吊重载设备.
❖ 7)强度和地面:机房结构应能承受预定的载荷和力。机房要用经久耐用和不易产生灰尘的材料建造。机房地面应采用防滑材料，如抹平混凝土、波纹钢板等。
机房
❖ 8）机房内尺寸
电梯井道
若符合图1和图2要求，则围壁高度足够，即：
▪ 1)在层门侧的高度不小于3.50m； ▪ 2)其余侧，当围壁与电梯运动部
件的水平距离为最小允许值 0.50m时，高度不应小于2.50m；若该水平距离大于0.50m时，高度可随着距离的增加而减少；当距离等于2.0m时，高度可减至最小值1.10m。
井道壁
轿门门锁
五、检修门、井道安全门和检修活板门
❖ 3）当相邻两层门地坎间的距离大于1lm时，其间应设置井道安全门，以确保相邻地坎间的距离不大于11m。
▪ 井道安全门的高度不得小于1.80m，宽度不得小于0.35m。检修门的高度不得小于1.40m，宽度不得小于0.60m。检修活板门的高度不得大于0.50m，宽度不得大于0.50m。
• 1)无永久变形； • 2)弹性变形不大于10mm。
井道壁
• c)该井道壁任何凸出物均不应超过5mm。超过2mm的凸出物应倒角，倒角与水平的夹角至少为75°。
• d)此外，该井道壁应：
–1)连接到下一个门的门楣；或 –2)采用坚硬光滑的斜面向下延伸，斜面与水平面的夹角至
少为60°，斜面在水平面上的投影不应小于20mm。
机房门
❖ 2）机房门和检修活板门
▪ ①通道门的宽度不应小于0.60m，高度不应小于1.80m，且门不得向房内开启。
▪ ②供人员进出的检修活板门，其净通道尺寸不应小于0.80m×0.80m，且开门后能保持在开启位置。
▪ ③门或检修活板门应装有带钥匙的锁，它可以从机房内不用钥匙打开。
▪ ④门外侧应当标明“机房重地，闲人免进”，或者有其它类似警示标志
机房其它开口
❖ 4）其他开口：楼板和机房地板上的开孔尺寸，在满足使用前提下应减到最小。为了防止物体通过位于井道上方的开口，包括通过电缆用的开孔坠落的危险，必须采用圈框，此圈框应凸出楼板或完工地面至少 50mm。
机房
❖ 5）照明和电源插座：机房应设有永久性的电气照明，地面上的照度不应小于200lx。在机房内靠近人口(或多个入口)处的适当高度应设有一个开关，控制机房照明。机房内应至少设有一个2P+PE的电源插座。
电梯井道
▪ b)围壁应是无孔的； ▪ c)围壁距地板、楼梯或
平台边缘最大距离为 0.15m； ▪ d)应采取措施防止由于其他设备干扰电梯的运行。
二、井道的通风
❖ 井道应适当通风，井道不能用于非电梯用房的通风。 ❖ 注：在没有相关的规范或标准情况下，建议井道顶部的通
风口面积至少为井道截面积的1％。
井道壁
每个层门地坎下的电梯井道壁应符合下列要求： ▪ a)应形成一个与层门地坎直接连接的垂直表面，它的
高度不应小于1/2的开锁区域加上50mm,宽度不应小于门入口的净宽度两边各加25mm。 ▪ b)这个表面应是连续的，由光滑而坚硬的材料构成。如金属薄板，它能承受垂直作用于其上任何一点均匀分布在5cm²圆形或方形截面上的300N的力，应：
▪ 对通往底坑的通道门，在不是通向危险区域情况下，可不必设置电气安全装置。这是指电梯正常运行中，轿厢、对重(或平衡重) 的最低部分，包括导靴、护脚板等和底坑底之间的自由垂直距离至少为2m的情况。
▪ 检修门、井道安全门和检修活板门均应无孔，并应具有与层门一样的机械强度，且应符合相关建筑物防火规范的要求。
机房通风和保温
❖ 3）通风和保温：机房应有适当的通风，同时必须考虑到井道通过机保护诸如电机、设备以及电缆等，使它们尽可能不受灰尘、有害气体和湿气的损害。机房内温度应保持在+5℃-40℃之间，如有霜冻和结露的危险，应采取预防措施以保护设备。
0.1+0.035v2（m）的制导行程。
顶部空间
强制驱动电梯：
▪ (1)轿厢从顶层向上直到撞击上缓冲器时的行程不小于0.50m，轿厢上行至缓冲器行程的极限位置时一直处于有导向状态；
▪ (2)当轿厢完全压在上缓冲器上时，应当同时满足以下条件： • ①轿顶可以站人的最高面积的水平面与位于轿厢投影部分井道顶最低部件的水平面之间的自由垂直距离不小于1.0m； • ②井道顶部最低部件与轿顶设备的最高部件之间的自由垂直距离不小于0.30m，与导靴或滚轮、钢丝绳附件、垂直滑动门横梁等的自由垂直距离不小于0.10m； • ③轿厢顶部上方有一个不小于0.50m×0.60m×0.80m 的空间（任意平面朝下均可）。
顶部空间
▪ (3)当轿厢完全压在缓冲器上时，平衡重（如果有）导轨的长度能提供不小于0.30m 的进一步制导行程。
底坑空间
❖ 2）底坑空间
井道壁
❖ 2）电梯井道内表面与轿厢地坎、轿厢门框架或滑动门的最近门口边缘的水平距离不应大于0.15m。上述给出的间距： ▪ a)可增加到0.20m，其高度不大于0.50m； ▪ b)对于采用垂直滑动门的载货电梯，在整个行程内此间距可增加到0.20m； ▪ c)如果轿厢装有机械锁紧的门且只能在层门的开锁区内打开，除了GB7588-2003的7.7.2.2（平层和再平层，轿厢装卸货物）所述情况以外，电梯的运行应自动地取决于轿门的锁紧。且轿门锁紧必须由符合要求的电气安全装置来证实。则上述间距不受限制。
六、井道的顶层空间和底坑
❖ 1）顶部间距曳引驱动电梯：
▪ （1）当对重完全压在它的缓冲器上时，应同时满足下面四个条件 • ①轿厢导轨长度应能提供不小于 0.1+0.035v2 (m)的进一步的制导行程； • ②轿顶可以站人的最高面积的水平面与位于轿厢投影部分井道顶最低部件的水平面之间的自由垂直距离不小于 1.0+0.035v2（m）；
▪ 检修门、井道安全门和检修活板门均不应向井道内开启。 ▪ 检修门、井道安全门和检修活板门均应装设用钥匙开启的锁。当
上述门开启后，不用钥匙亦能将其关闭和锁住。 ▪ 检修门与井道安全门即使在锁住情况下，也应能不用钥匙从井道
内部将门打开。
检修门
▪ 只有检修门、井道安全门和检修活板门均处于关闭位置时，电梯才能运行，应采用符合规定的电气安全装置证实上述门的关闭状态。
三、井道壁的强度、底面和顶板
❖ 1）为保证电梯的安全运行，井道壁应具有下列的机械强度，即用一个300N的力，均匀分布在5cm²的圆形或方形面积上，垂直作用在井道壁的任一点上，应：
▪ a)无永久变形； ▪ b)弹性变形不大于15mm。
在人员可正常接近的玻璃门扇、玻璃面板或成形玻璃板，均应用夹层玻璃制成，其高度应符合部分封闭井道的要求。
