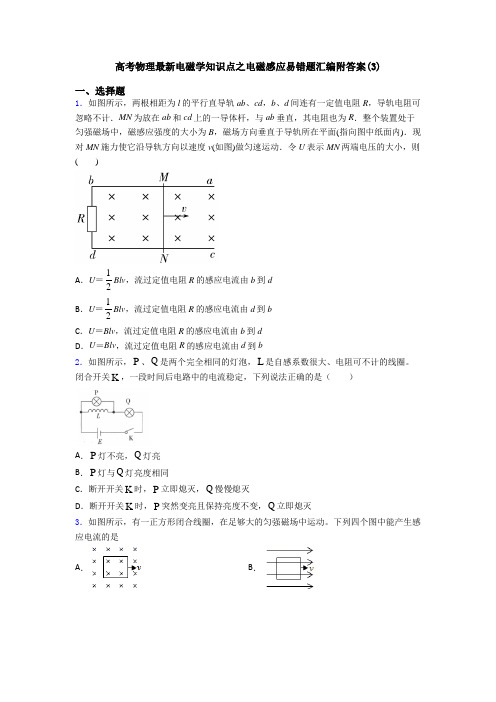

高考物理最新电磁学知识点之电磁感应易错题汇编附答案(3)一、选择题1．如图所示，两根相距为l的平行直导轨ab、cd，b、d间连有一定值电阻R，导轨电阻可忽略不计．MN为放在ab和cd上的一导体杆，与ab垂直，其电阻也为R．整个装置处于匀强磁场中，磁感应强度的大小为B，磁场方向垂直于导轨所在平面(指向图中纸面内)．现对MN施力使它沿导轨方向以速度v(如图)做匀速运动．令U表示MN两端电压的大小，则()A．U＝12Blv，流过定值电阻R的感应电流由b到dB．U＝12Blv，流过定值电阻R的感应电流由d到bC．U＝Blv，流过定值电阻R的感应电流由b到dD．U＝Blv，流过定值电阻R的感应电流由d到b2．如图所示，P、Q是两个完全相同的灯泡，L是自感系数很大、电阻可不计的线圈。
闭合开关K，一段时间后电路中的电流稳定，下列说法正确的是（）A．P灯不亮，Q灯亮B．P灯与Q灯亮度相同C．断开开关K时，P立即熄灭，Q慢慢熄灭D．断开开关K时，P突然变亮且保持亮度不变，Q立即熄灭3．如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动。
下列四个图中能产生感应电流的是A．B．C．D．4．如图所示，L是自感系数很大的线圈，但其自身的电阻几乎为零。
A和B是两个完全相同的小灯泡。
下列说法正确的是（）A．接通开关S瞬间，A灯先亮，B灯不亮B．接通开关S后，B灯慢慢变亮C．开关闭合稳定后，突然断开开关瞬间，A灯立即熄灭、B灯闪亮一下D．开关闭合稳定后，突然断开开关瞬间，A灯、B灯都闪亮一下5．下列关于教材中四幅插图的说法正确的是（）A．图甲是通电导线周围存在磁场的实验。
这一现象是物理学家法拉第通过实验首先发现B．图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属C．图丙是李辉用多用电表的欧姆挡测量变压器线圈的电阻刘伟手握线圈裸露的两端协助测量，李辉把表笔与线圈断开瞬间，刘伟觉得有电击说明欧姆挡内电池电动势很高D．图丁是微安表的表头，在运输时要把两个接线柱连在一起，这是为了保护电表指针，利用了电磁阻尼原理6．如图所示，用粗细均匀的铜导线制成半径为r、电阻为4R的圆环，PQ为圆环的直径，在PQ的左右两侧均存在垂直圆环所在平面的匀强磁场，磁感应强度大小均为B，但方向相反，一根长为2r、电阻为R的金属棒MN绕着圆心O以角速度ω顺时针匀速转动，金属棒与圆环紧密接触。
高考物理最新电磁学知识点之电磁感应易错题汇编附答案(1)一、选择题1．如图所示，在垂直纸面向里、范围足够大的匀强磁场中，放置一个金属圆环，圆环平面与磁场方向垂直，若要使圆环中产生如图中箭头所示方向的瞬时感应电流，下列方法可行的是A．使匀强磁场均匀增强B．使匀强磁场均匀减弱C．使圆环向左或向右平动D．使圆环向上或向下平动2．如图所示，P、Q是两个完全相同的灯泡，L是自感系数很大、电阻可不计的线圈。
闭合开关K，一段时间后电路中的电流稳定，下列说法正确的是（）A．P灯不亮，Q灯亮B．P灯与Q灯亮度相同C．断开开关K时，P立即熄灭，Q慢慢熄灭D．断开开关K时，P突然变亮且保持亮度不变，Q立即熄灭3．如图所示，A和B是电阻为R的电灯，L是自感系数较大的线圈，当S1闭合、S2断开且电路稳定时，A、B亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法中，正确的是（）A．B灯逐渐熄灭B．A灯将比原来更亮一些后再熄灭C．有电流通过B灯，方向为c→dD．有电流通过A灯，方向为b→a4．如图所示，电源的电动势为E，内阻为r不可忽略．A、B是两个相同的小灯泡，L是一个自感系数较大的线圈．关于这个电路的说法中正确的是A．闭合开关，A灯立刻亮，而后逐渐变暗，最后亮度稳定B．闭合开关，B灯立刻亮，而后逐渐变暗，最后亮度稳定C．开关由闭合至断开，在断开瞬间，A灯闪亮一下再熄灭D．开关由闭合至断开，在断开瞬间，电流自左向右通过A灯5．如图所示，一带铁芯线圈置于竖直悬挂的闭合铝框右侧，与线圈相连的导线abcd内有水平向里变化的磁场．下列哪种变化磁场可使铝框向左偏离 ( )A．B．C．D．6．如图所示，用粗细均匀的铜导线制成半径为r、电阻为4R的圆环，PQ为圆环的直径，在PQ的左右两侧均存在垂直圆环所在平面的匀强磁场，磁感应强度大小均为B，但方向相反，一根长为2r、电阻为R的金属棒MN绕着圆心O以角速度ω顺时针匀速转动，金属棒与圆环紧密接触。
高考物理新电磁学知识点之电磁感应易错题汇编含答案(1)一、选择题1．如图甲所示，竖直放置的螺线管与导线abcd 构成回路，导线所围区域内有一垂直纸面向里的匀强磁场，螺线管正下方水平桌面上有一导体圆环。
导线abcd 所围区域内磁场的磁感应强度按图乙中哪一种图线随时间变化时，导体圆环对桌面的压力将小于环的重力（ ）A ．B ．C ．D ．2．如图所示，A 、B 两闭合圆形线圈用同样导线且均绕成100匝。
半径A B 2R R =，内有以B 线圈作为理想边界的匀强磁场。
若磁场均匀减小，则A 、B 环中感应电动势A B :E E 与产生的感应电流A B :I I 分别是（ ）A ．AB :2:1E E =；A B :1:2I I =B ．A B :2:1E E =；A B :1:1I I =C ．A B :1:1E E =；A B :2:1I I =D ．A B :1:1E E =；A B :1:2I I =3．如图所示的电路中，电源的电动势为E ，内阻为r ，电感L 的电阻不计，电阻R 的阻值大于灯泡D 的阻值，在0t =时刻闭合开关S ，经过一段时间后，在1t t =时刻断开S ，下列表示灯D 中的电流（规定电流方向A B →为正）随时间t 变化的图像中，正确的是（ ）A ．B ．C ．D ．4．如图所示，abcd 是边长为L ，每边电阻均相同的正方形导体框，今维持线框以恒定的速度v 沿x 轴运动，并穿过倾角为45°的三角形匀强磁场区域，磁场的磁感应强度为B ，方向垂直纸面向里。
线框b 点在O 位置时开始计时，则在2L t v时间内，a 、b 两点的电势差U 随时间t 的变化图线为（ ）A ．B ．C ．D ．5．磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈．当以速度v 0刷卡时，在线圈中产生感应电动势，其E －t 关系如图所示．如果只将刷卡速度改为02v ，线圈中的E －t 关系图可能是( )A．B．C．D．6．一个简易的电磁弹射玩具如图所示，线圈、铁芯组合充当炮筒，硬币充当子弹。

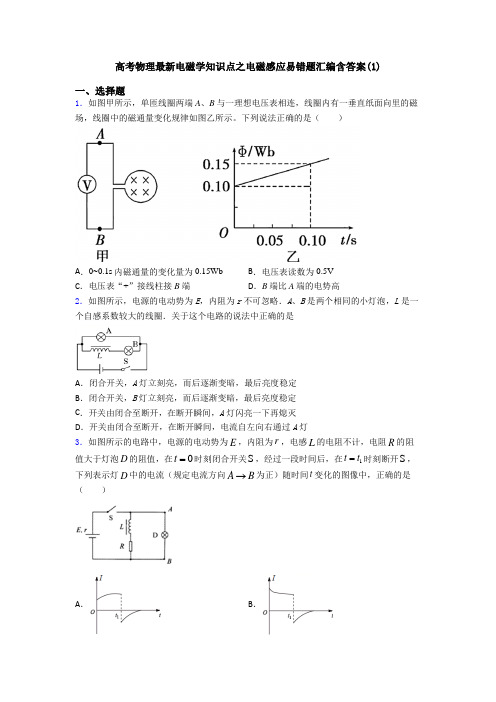

高考物理最新电磁学知识点之电磁感应易错题汇编含答案(1)一、选择题1．如图甲所示，单匝线圈两端A 、B 与一理想电压表相连，线圈内有一垂直纸面向里的磁场，线圈中的磁通量变化规律如图乙所示。
下列说法正确的是（ ）A ．0~0.1s 内磁通量的变化量为0.15WbB ．电压表读数为0.5VC ．电压表“+”接线柱接B 端D ．B 端比A 端的电势高2．如图所示，电源的电动势为E ，内阻为r 不可忽略．A 、B 是两个相同的小灯泡，L 是一个自感系数较大的线圈．关于这个电路的说法中正确的是A ．闭合开关，A 灯立刻亮，而后逐渐变暗，最后亮度稳定B ．闭合开关，B 灯立刻亮，而后逐渐变暗，最后亮度稳定C ．开关由闭合至断开，在断开瞬间，A 灯闪亮一下再熄灭D ．开关由闭合至断开，在断开瞬间，电流自左向右通过A 灯3．如图所示的电路中，电源的电动势为E ，内阻为r ，电感L 的电阻不计，电阻R 的阻值大于灯泡D 的阻值，在0t =时刻闭合开关S ，经过一段时间后，在1t t =时刻断开S ，下列表示灯D 中的电流（规定电流方向A B →为正）随时间t 变化的图像中，正确的是（ ）A ．B ．C．D．4．如图所示，一闭合直角三角形线框abc以速度v匀速向右穿过匀强磁场区域，磁场宽度大于ac边的长度．从bc边进入磁场区，到a点离开磁场区的过程中，线框内感应电流的情况（以逆时针方向为电流的正方向）是下图中的（）A．B．C．D．5．如图甲所示，一根电阻R＝4 Ω的导线绕成半径d＝2 m的圆，在圆内部分区域存在变化的匀强磁场，中间S形虚线是两个直径均为d的半圆，磁感应强度随时间变化如图乙所示(磁场垂直于纸面向外为正，电流逆时针方向为正)，关于圆环中的感应电流—时间图象，下列选项中正确的是( )A． B．C．D．6．如图所示，一直角三角形金属框，向左匀速地穿过一个方向垂直于纸面向内的匀强磁场，磁场仅限于虚线边界所围的区域内，该区域的形状与金属框完全相同，且金属框的下边与磁场区域的下边在一直线上．若取顺时针方向为电流的正方向，则金属框穿过磁场过程的感应电流I随时间t变化的图象是下图所示的（）A．B．C．D．7．如图所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环a，下列各种情况中铜环a中没有感应电流的是（）A．将电键突然断开的瞬间B．线圈中通以恒定的电流C．通电时，使滑动变阻器的滑片P做加速移动D．通电时，使滑动变阻器的滑片P做匀速移动8．某兴趣小组探究断电自感现象的电路如图所示。

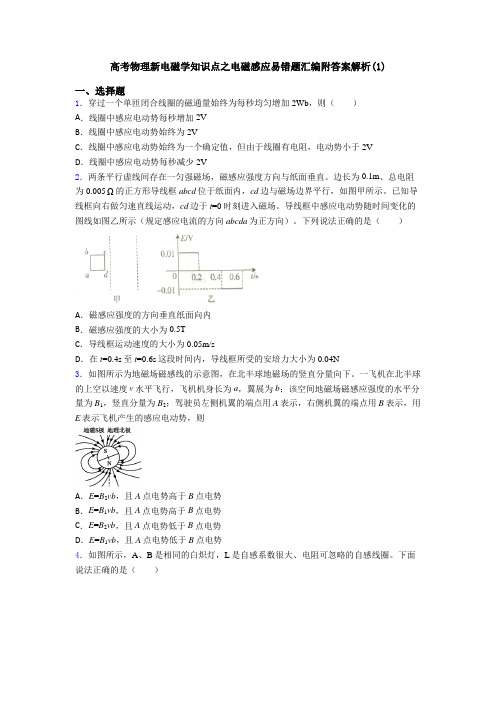

高考物理新电磁学知识点之电磁感应易错题汇编附答案解析(1)一、选择题1．穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb，则（）A．线圈中感应电动势每秒增加2VB．线圈中感应电动势始终为2VC．线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD．线圈中感应电动势每秒减少2V2．两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。
边长为0.1m、总电阻为0.005Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图甲所示。
已知导线框向右做匀速直线运动，cd边于t=0时刻进入磁场。
导线框中感应电动势随时间变化的图线如图乙所示（规定感应电流的方向abcda为正方向）。
下列说法正确的是（）A．磁感应强度的方向垂直纸面向内B．磁感应强度的大小为0.5TC．导线框运动速度的大小为0.05m/sD．在t=0.4s至t=0.6s这段时间内，导线框所受的安培力大小为0.04N3．如图所示为地磁场磁感线的示意图，在北半球地磁场的竖直分量向下。
一飞机在北半球的上空以速度v水平飞行，飞机机身长为a，翼展为b；该空间地磁场磁感应强度的水平分量为B1，竖直分量为B2；驾驶员左侧机翼的端点用A表示，右侧机翼的端点用B表示，用E表示飞机产生的感应电动势，则A．E=B2vb，且A点电势高于B点电势B．E=B1vb，且A点电势高于B点电势C．E=B2vb，且A点电势低于B点电势D．E=B1vb，且A点电势低于B点电势4．如图所示，A、B是相同的白炽灯，L是自感系数很大、电阻可忽略的自感线圈。
下面说法正确的是（）A．闭合开关S瞬间，A、B灯同时亮，且达到正常B．闭合开关S瞬间，A灯比B灯先亮，最后一样亮C．断开开关S瞬间，P点电势比Q点电势低D．断开开关S瞬间，通过A灯的电流方向向左5．如图所示，水平绝缘的桌面上放置一个金属环，现有一个竖直的条形磁铁从圆环左上方沿水平方向快速移动经过正上方到达右上方，在此过程中（）A．圆环一定向右运动B．圆环中的感应电流方向不变C．圆环受到的摩擦力方向不变D．圆环对桌面的压力先减小后增大6．如图所示两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。
易错点12电磁感应目录01易错陷阱（3大陷阱）02举一反三【易错点提醒一】根据楞次定律判断电流方向分不清因果，混淆两种磁场方向【易错点提醒二】计算感应电动势分不清的平均值不是瞬时值或有效长度错误【易错点提醒三】分析与电路综合问题没有弄清电路结构，错误把内电路当外电路【易错点提醒四】分析力学综合问题不会受力分析，错误地用功能关系列式。
03易错题通关易错点一：错误地运用楞次定律求感应电流1.判断电磁感应现象是否发生的一般流程2.“阻碍”的含义及步骤楞次定律中“阻碍”的含义“四步法”判断感应电流方向易错点二：钷亶地运用法拉北电磁感应定律求感应电动势和分析自感现象1.感应电动势两个公式的比较公式E ＝nΔΦΔt E ＝Blv 导体一个回路一段导体适用普遍适用导体切割磁感线意义常用于求平均电动势既可求平均值也可求瞬时值联系本质上是统一的．但是，当导体做切割磁感线运动时，用E ＝Blv 求E 比较方便；当穿过电路的磁通量发生变化时，用E ＝nΔΦΔt求E 比较方便2E=Blv 的三个特性正交性本公式要求磁场为匀强磁场，而且B 、l 、v 三者互相垂直有效性公式中的l 为导体棒切割磁感线的有效长度，如图中ab相对性E ＝Blv 中的速度v 是导体棒相对磁场的速度，若磁场也在运动，应注意速度间的相对关系3动生电动势的三种常见情况情景图研究对象一段直导线(或等效成直导线)绕一端转动的一段导体棒绕与B 垂直的轴转动的导线框表达式E ＝BLvE ＝12BL 2ωE ＝NBSωsin ωt易错点三：错误求解电磁感应与电路和力学的综合问题1.电磁感应与电路综合问题的求解（1)电磁感应中电路知识的关系图（2）.分析电磁感应电路问题的基本思路求感应电动势E=Blv 或E=ΕΔ→画等效电路图→求感应电流内=B外=tB外=B 外总=B2。
2。
电磁感应中的动力学问题的求解（1）导体受力与运动的动态关系（2）.力学对象和电学对象的相互关系（3）.解决电磁感应中的动力学问题的一般思路4.求解焦耳热Q的三种方法.【易错点提醒一】根据楞次定律判断电流方向对穿两线圈的磁通量变化情况判断错误【例1】(多选)如图所示软铁环上绕有M、N两个线圈，线圈M通过滑动变阻器及开关与电源相连，线圈N连接电流表G，下列说法正确的是()A．开关闭合瞬间，通过电流表G的电流由a到bB．开关闭合稳定后，通过电流表G的电流由b到aC．开关闭合稳定后，将滑动变阻器滑片向右滑动，通过电流表G的电流由a到bD．开关闭合稳定后再断开瞬间，通过电流表G的电流由a到b易错分析：误选A的原因：对穿两线圈的磁通量变化情况判断错误，不能根据楞次定律正确判断感应定流方向。
高考物理电磁学知识点之电磁感应易错题汇编及答案解析(4)一、选择题1．在图中，EF、GH为平行的金属导轨，其电阻不计，R为电阻，C为电容器，AB为可在EF和GH上滑动的导体横杆．有匀强磁场垂直于导轨平面．若用I1和I2分别表示图中该处导线中的电流，则当横杆AB( )A．匀速滑动时，I1＝0，I2＝0 B．匀速滑动时，I1≠0，I2≠0C．加速滑动时，I1＝0，I2＝0 D．加速滑动时，I1≠0，I2≠02．如图所示，P、Q是两个完全相同的灯泡，L是自感系数很大、电阻可不计的线圈。
闭合开关K，一段时间后电路中的电流稳定，下列说法正确的是（）A．P灯不亮，Q灯亮B．P灯与Q灯亮度相同C．断开开关K时，P立即熄灭，Q慢慢熄灭D．断开开关K时，P突然变亮且保持亮度不变，Q立即熄灭3．两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。
边长为0.1m、总电阻为0.005Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图甲所示。
已知导线框向右做匀速直线运动，cd边于t=0时刻进入磁场。
导线框中感应电动势随时间变化的图线如图乙所示（规定感应电流的方向abcda为正方向）。
下列说法正确的是（）A．磁感应强度的方向垂直纸面向内B．磁感应强度的大小为0.5TC．导线框运动速度的大小为0.05m/sD．在t=0.4s至t=0.6s这段时间内，导线框所受的安培力大小为0.04N4．下列关于教材中四幅插图的说法正确的是（）A．图甲是通电导线周围存在磁场的实验。
这一现象是物理学家法拉第通过实验首先发现B．图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属C．图丙是李辉用多用电表的欧姆挡测量变压器线圈的电阻刘伟手握线圈裸露的两端协助测量，李辉把表笔与线圈断开瞬间，刘伟觉得有电击说明欧姆挡内电池电动势很高D．图丁是微安表的表头，在运输时要把两个接线柱连在一起，这是为了保护电表指针，利用了电磁阻尼原理5．如图所示，abcd是边长为L，每边电阻均相同的正方形导体框，今维持线框以恒定的速度v沿x轴运动，并穿过倾角为45°的三角形匀强磁场区域，磁场的磁感应强度为B，方向垂直纸面向里。
高考物理最新电磁学知识点之电磁感应易错题汇编附答案解析(2)一、选择题1．在图中，EF、GH为平行的金属导轨，其电阻不计，R为电阻，C为电容器，AB为可在EF和GH上滑动的导体横杆．有匀强磁场垂直于导轨平面．若用I1和I2分别表示图中该处导线中的电流，则当横杆AB( )A．匀速滑动时，I1＝0，I2＝0 B．匀速滑动时，I1≠0，I2≠0C．加速滑动时，I1＝0，I2＝0 D．加速滑动时，I1≠0，I2≠02．如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动。
下列四个图中能产生感应电流的是A．B．C．D．3．两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。
边长为0.1m、总电阻为0.005Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图甲所示。
已知导线框向右做匀速直线运动，cd边于t=0时刻进入磁场。
导线框中感应电动势随时间变化的图线如图乙所示（规定感应电流的方向abcda为正方向）。
下列说法正确的是（）A．磁感应强度的方向垂直纸面向内B．磁感应强度的大小为0.5TC．导线框运动速度的大小为0.05m/sD．在t=0.4s至t=0.6s这段时间内，导线框所受的安培力大小为0.04N4．如图所示，把金属圆环在纸面内拉出磁场，下列叙述正确的是（）A．将金属圆环向左拉出磁场时，感应电流方向为逆时针B．不管沿什么方向将金属圆环拉出磁场时，感应电流方向都是顺时针C．将金属圆环向右匀速拉出磁场时，磁通量变化率不变D．将金属圆环向右加速拉出磁场时，受到向右的安培力5．下列关于教材中四幅插图的说法正确的是（）A．图甲是通电导线周围存在磁场的实验。
这一现象是物理学家法拉第通过实验首先发现B．图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属C．图丙是李辉用多用电表的欧姆挡测量变压器线圈的电阻刘伟手握线圈裸露的两端协助测量，李辉把表笔与线圈断开瞬间，刘伟觉得有电击说明欧姆挡内电池电动势很高D．图丁是微安表的表头，在运输时要把两个接线柱连在一起，这是为了保护电表指针，利用了电磁阻尼原理6．如图所示，一带铁芯线圈置于竖直悬挂的闭合铝框右侧，与线圈相连的导线abcd内有水平向里变化的磁场．下列哪种变化磁场可使铝框向左偏离 ( )A．B．C．D．7．磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈．当以速度v 0刷卡时，在线圈中产生感应电动势，其E －t 关系如图所示．如果只将刷卡速度改为02v ，线圈中的E －t 关系图可能是( )A ．B ．C ．D ．8．一个简易的电磁弹射玩具如图所示，线圈、铁芯组合充当炮筒，硬币充当子弹。
高考物理新电磁学知识点之电磁感应易错题汇编附答案解析(2)一、选择题1．如图所示，两根相距为l的平行直导轨ab、cd，b、d间连有一定值电阻R，导轨电阻可忽略不计．MN为放在ab和cd上的一导体杆，与ab垂直，其电阻也为R．整个装置处于匀强磁场中，磁感应强度的大小为B，磁场方向垂直于导轨所在平面(指向图中纸面内)．现对MN施力使它沿导轨方向以速度v(如图)做匀速运动．令U表示MN两端电压的大小，则()A．U＝12Blv，流过定值电阻R的感应电流由b到dB．U＝12Blv，流过定值电阻R的感应电流由d到bC．U＝Blv，流过定值电阻R的感应电流由b到dD．U＝Blv，流过定值电阻R的感应电流由d到b2．如图所示，A和B是电阻为R的电灯，L是自感系数较大的线圈，当S1闭合、S2断开且电路稳定时，A、B亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法中，正确的是（）A．B灯逐渐熄灭B．A灯将比原来更亮一些后再熄灭C．有电流通过B灯，方向为c→dD．有电流通过A灯，方向为b→a3．如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动。
下列四个图中能产生感应电流的是A．B．C ．D ．4．两块水平放置的金属板间的距离为d ，用导线与一个n 匝线圈相连，线圈电阻为r ，线圈中有竖直方向的磁场，电阻R 与金属板连接，如图所示，两板间有一个质量为m 、电荷量＋q 的油滴恰好处于静止，则线圈中的磁感应强度B 的变化情况和磁通量的变化率分别是A ．磁感应强度B 竖直向上且正增强，t φ∆＝dmg nq B ．磁感应强度B 竖直向下且正增强，t φ∆＝dmg nq C ．磁感应强度B 竖直向上且正减弱，t φ∆＝()dmg R r nqR + D ．磁感应强度B 竖直向下且正减弱，tφ∆＝()dmgr R r nqR + 5．如图所示，MN 和PQ 为竖直方向的两平行长直金属导轨，间距l 为0.4m ，电阻不计。
高考物理电磁学知识点之电磁感应易错题汇编附答案解析(5)一、选择题1．下图为无线充电技术中使用的受电线圈示意图，线圈匝数为n ，面积为S .若在1t 到2t 时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由1B 均匀增加到2B ，则该段时间线圈两端a 和b 之间的电势差a b ϕϕ-A ．恒为2121()nS B B t t -- B ．从0均匀变化到2121()nS B B t t -- C ．恒为2121()nS B B t t --- D ．从0均匀变化到2121()nS B B t t --- 2．如图所示，P 、Q 是两个完全相同的灯泡，L 是自感系数很大、电阻可不计的线圈。
闭合开关K ，一段时间后电路中的电流稳定，下列说法正确的是（ ）A ．P 灯不亮，Q 灯亮B ．P 灯与Q 灯亮度相同C ．断开开关K 时，P 立即熄灭，Q 慢慢熄灭D ．断开开关K 时，P 突然变亮且保持亮度不变，Q 立即熄灭3．如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用0.3 s 时间拉出，外力所做的功为W 1，通过导线截面的电荷量为q 1；第二次用0.9 s 时间拉出，外力所做的功为W 2，通过导线截面的电荷量为q 2，则( )A ．W 1<W 2，q 1<q 2B ．W 1<W 2，q 1＝q 2C ．W 1>W 2，q 1＝q 2D ．W 1>W 2，q 1>q 24．如图所示，把金属圆环在纸面内拉出磁场，下列叙述正确的是（ ）A．将金属圆环向左拉出磁场时，感应电流方向为逆时针B．不管沿什么方向将金属圆环拉出磁场时，感应电流方向都是顺时针C．将金属圆环向右匀速拉出磁场时，磁通量变化率不变D．将金属圆环向右加速拉出磁场时，受到向右的安培力5．如图所示，用粗细均匀的铜导线制成半径为r、电阻为4R的圆环，PQ为圆环的直径，在PQ的左右两侧均存在垂直圆环所在平面的匀强磁场，磁感应强度大小均为B，但方向相反，一根长为2r、电阻为R的金属棒MN绕着圆心O以角速度ω顺时针匀速转动，金属棒与圆环紧密接触。
高考物理最新电磁学知识点之电磁感应易错题汇编及解析一、选择题1．在图中，EF、GH为平行的金属导轨，其电阻不计，R为电阻，C为电容器，AB为可在EF和GH上滑动的导体横杆．有匀强磁场垂直于导轨平面．若用I1和I2分别表示图中该处导线中的电流，则当横杆AB( )A．匀速滑动时，I1＝0，I2＝0 B．匀速滑动时，I1≠0，I2≠0C．加速滑动时，I1＝0，I2＝0 D．加速滑动时，I1≠0，I2≠02．如图所示，A、B是两个完全相同的灯泡，D是理想二极管，L是带铁芯的线圈，其电阻忽略不计。
下列说法正确的是A．S闭合瞬间，A先亮B．S闭合瞬间，A、B同时亮C．S断开瞬间，A闪亮一下，然后逐渐熄灭D．S断开瞬间，B逐渐熄灭3．如图所示，一带铁芯线圈置于竖直悬挂的闭合铝框右侧，与线圈相连的导线abcd内有水平向里变化的磁场．下列哪种变化磁场可使铝框向左偏离 ( )A．B．C．D．4．在倾角为θ的两平行光滑长直金属导轨的下端，接有一电阻R，导轨自身的电阻可忽略不计，有一匀强磁场与两金属导轨平面垂直，方向垂直于导轨面向上。
质量为m，电阻可不计的金属棒ab，在沿着导轨面且与棒垂直的恒力F作用下沿导轨匀速上滑，上升高度为h，如图所示，则在此过程中（）A．恒力F在数值上等于mgsinθB．恒力F对金属棒ab所做的功等于mghC．恒力F与重力的合力对金属棒ab所做的功等于电阻R上释放的焦耳热D．恒力F与重力的合力对金属棒ab所做的功等于零5．如图所示，A、B是相同的白炽灯，L是自感系数很大、电阻可忽略的自感线圈。
下面说法正确的是（）A．闭合开关S瞬间，A、B灯同时亮，且达到正常B．闭合开关S瞬间，A灯比B灯先亮，最后一样亮C．断开开关S瞬间，P点电势比Q点电势低D．断开开关S瞬间，通过A灯的电流方向向左6．如图所示，水平绝缘的桌面上放置一个金属环，现有一个竖直的条形磁铁从圆环左上方沿水平方向快速移动经过正上方到达右上方，在此过程中（）A．圆环一定向右运动B．圆环中的感应电流方向不变C．圆环受到的摩擦力方向不变D．圆环对桌面的压力先减小后增大7．如图所示两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。
将一小磁针用一弹性细丝悬挂在直导线正上方，开关断开时小磁针处于静止状态。
下列说法正确的是（）A．闭合开关小磁针N极朝垂直纸面向里转动，接着回到原位B．闭合开关，小磁针N极朝垂直纸面向里转动，并保持在转动后的位置C．开关从闭合状态断开，小磁针N极不发生偏转D．开关从闭合状态断开，小磁针N极朝垂直纸面向里转动，接着回到原位8．如图所示，abcd是边长为L，每边电阻均相同的正方形导体框，今维持线框以恒定的速度v沿x轴运动，并穿过倾角为45°的三角形匀强磁场区域，磁场的磁感应强度为B，方向垂直纸面向里。
线框b点在O位置时开始计时，则在2Ltv时间内，a、b两点的电势差U随时间t的变化图线为（）A．B．C．D．9．如图甲所示，矩形线圈位于一变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，磁感应强度B随时间t的变化规律如图乙所示．用I表示线圈中的感应电流，取顺时针方向的电流为正．则下图中的I-t图像正确的是 ( )A．B．C．D．10．物理课上老师做了这样一个实验，将一平整且厚度均匀的铜板固定在绝缘支架上，将一质量为m的永磁体放置在铜板的上端，t=0时刻给永磁体一沿斜面向下的瞬时冲量，永磁体将沿斜面向下运动，如图甲所示。
若永磁体下滑过程中所受的摩擦力f大小不变，且f mgθ<（式中θ为铜板与水平面的夹角）。
取地面为重力势能的零势面。
则图乙中关sin于永磁体下滑过程中速率v、动能E k、重力势能E p、机械能E随时间t变化的图像一定错．误．的是A．B．C．D．11．如图所示，矩形线圈abcd在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时()A．线圈绕P1转动时的电流等于绕P2转动时的电流B．线圈绕P1转动时的电动势小于绕P2转动时的电动势C．线圈绕P1和P2转动时电流的方向相同，都是a→b→c→dD．线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力12．如图所示，P、Q是两个完全相同的灯泡，L是自感系数很大、电阻可不计的线圈。
闭合开关K，一段时间后电路中的电流稳定，下列说法正确的是（）A．P灯不亮，Q灯亮B．P灯与Q灯亮度相同C．断开开关K时，P立即熄灭，Q慢慢熄灭D．断开开关K时，P突然变亮且保持亮度不变，Q立即熄灭13．如图所示的区域内有垂直于纸面的匀强磁场，磁感应强度为B．电阻为R、半径为L、圆心角为45°的扇形闭合导线框绕垂直于纸面的O轴以角速度ω匀速转动（O轴位于磁场边界）．则线框内产生的感应电流的有效值为A．22BLRωB．22BLωC．22BLωD．24BLRω14．如图所示，在竖直向下的匀强磁场中，将一水平放置的金属棒ab以水平初速度v0抛出，设在整个过程中棒一直保持水平，且不计空气阻力，则金属棒在运动过程中产生的感应电动势的大小变化情况是A．越来越大B．越来越小C．保持不变D．无法判断15．在水平桌面上，一个圆形金属框置于匀强磁场中，线框平面与磁场垂直，磁感应强度B1随时间t的变化关系如图甲所示，0～1 s内磁场方向垂直线框平面向下，圆形金属框与两根水平的平行金属导轨相连接，导轨上放置一根导体棒，且与导轨接触良好，导体棒处于另一匀强磁场B2中，如图乙所示，导体棒始终保持静止，则其所受的摩擦力F f随时间变化的图像是下图中的(设向右的方向为摩擦力的正方向) ( )A．B．C．D．16．在如图所示的电路中，a、b、c为三盏完全相同的灯泡，L是自感线圈，直流电阻为RL，则下列说法正确的是A．合上开关后，c先亮，a、b后亮B．断开开关时，N点电势高于M点C．断开开关后，b、c同时熄灭，a缓慢熄灭D．断开开关后，c马上熄灭，b闪一下后缓慢熄灭17．如图所示，竖直放置的长直导线通有恒定电流，有一矩形线框与导线在同一平面内，在下列情况中线框中不能产生感应电流的是（）A．导线中的电流变大B．线框以PQ为轴转动C．线框向右平动D．线框以AB边为轴转动18．如图所示，一个闭合导体圆环固定在水平桌面上，一根条形磁铁沿圆环的轴线运动，使圆环内产生了感应电流．下列四幅图中，产生的感应电流方向与条形磁铁的运动情况相吻合的是（）A．B．C．D．19．如图，固定在水平面上的U形金属框上，静止放置一金属杆ab，整个装置处于竖直向上的磁场中．当磁感应强度B均匀减小时，杆ab总保持静止，则在这一过程中( )A ．杆中的感应电流方向是从a 到bB ．杆中的感应电流大小均匀增大C ．金属杆所受安培力水平向左D ．金属杆受到的摩擦力逐渐减小20．如图所示，一个有弹性的闭合金属圆环被一根橡皮绳吊于通电直导线的正下方，直导线与圆环在同一竖直面内，当通电直导线中电流增大时，弹性圆环的面积S 和橡皮绳的长度l 将( )A ．S 增大，l 变长B ．S 减小，l 变短C ．S 增大，l 变短D ．S 减小，l 变长21．如图所示，竖直放置的矩形导线框MNPQ 边长分别为L 和2L ，M 、N 间连接水平的平行板电容器，两极板间距为d ，虚线为线框中轴线，虚线右侧有垂直线框平面向里的匀强磁场。
两极板间有一质量为m 、电荷量为q 的带负电油滴恰好处于平衡状态，已知重力加速度为g ，则下列磁场磁感应强度大小B 的变化情况及其变化率分别是（ ）A ．正在减小，2ΔΔ2B mgd t qL = B ．正在减小，2ΔΔB mgd t qL = C ．正在增强，2ΔΔ2B mgd t qL = D ．正在增强，2ΔΔB mgd t qL =22．如图所示，平行导轨间有一矩形的匀强磁场区域，细金属棒PQ沿导轨从MN处匀速运动到M′N′的过程中，棒上感应电动势E随时间t变化的图示，可能正确的是()A．B．C．D．23．如图甲所示，正三角形导线框abc固定在磁场中，磁场方向与线圈平面垂直，磁感应强度B随时间变化的关系如图乙所示．t=0时刻磁场方向垂直纸面向里，在0～4s时间内，线框ab边所受安培力F随时间t变化的关系（规定水平向左为力的正方向）可能是下图中的（）A．B．C．D．24．如图所示，一个有矩形边界的匀强磁场区域，磁场方向垂直纸面向内．一个三角形闭合导线框，由位置1（左）沿纸面匀速运动到位置2（右）．取线框刚到达磁场边界的时刻为计时起点（t=0），规定逆时针方向为电流的正方向，则图中能正确反映线框中电流号时间关系的是（）A．B．C．D．25．如图所示，一个圆形线圈的匝数为N，半径为a，线圈平面与匀强磁场垂直，且一半处在磁场中。
在Δt时间内，磁感应强度的方向不变，大小由B均匀地增大到2B。
在此过程中，线圈中产生的感应电动势为（）A．2NBatπ∆B．22NBatπ∆C．2Batπ∆D．22Batπ∆【参考答案】***试卷处理标记，请不要删除一、选择题1．D解析：D【解析】【分析】【详解】AB．电容器在电路中与等效电源并联，两端电压为AB端感应电动势，所以当导体棒匀速滑动时，电容器两端电压不变20I=，电阻R中电流不为零，AB错误；CD．加速滑动时，电容器两端电压随导体棒速度的增大而增加，所以电容器一直在充电，充电电流不为零，通过电阻的电流也不为零，C错误D正确；故选D。
2．C解析：C【解析】【分析】刚通电时，自感线圈相当于断路；稳定时，自感线圈相当于电阻（阻值看题中说明）；断电后，自感线圈相当于电源。
理想二极管具有单向导电性。
据以上两点分析电路在开关闭合瞬间、稳定、和开关断开瞬间各元件的工作情况。
【详解】AB：刚通电时，自感线圈相当于断路，二极管中为反向电流，则电流既不通过A灯，也不通过B灯。
电路稳定时，依题意，自感线圈相当于导线，则电流流过B灯，B灯发光。
则S闭合瞬间，A、B两灯均不亮，然后A灯仍不亮，B灯逐渐变亮。
故AB两项错误。
CD：开关断开瞬间，自感线圈相当于电源，自感线圈与二极管、A灯形成回路，二极管中为正向电流，则A灯闪亮一下，然后逐渐熄灭。
开关断开后，B灯不处在回路中，B灯立即熄灭。
故C项正确，D项错误。
3．A解析：A【解析】【详解】由楞次定律可知，要使铝框向左远离，则螺线管中应产生增大的磁场，即螺线管中电流应增大；而螺线管中的电流是由abcd区域内的磁场变化引起的，故abcd中的磁场变化率应增大，故A正确，BCD错误．4．C解析：C【解析】【分析】【详解】因为导体棒匀速，拉力F等于安培力与重力沿斜面向下的分力之和，A错；拉力F所做的功等于重力势能的增量与焦耳热之和，C正确BD错误5．C解析：C【解析】【分析】【详解】AB．闭合电键S接通电路时，由于线圈的阻碍，灯泡A会迟一会亮，B灯立即变亮，最后一样亮，故AB错误；CD．断开开关S切断电路时，线圈中产生自感电动势，与灯泡A、B构成闭合回路放电，故两灯泡一起变暗，最后一起熄灭，该过程中电流的方向与线圈L中的电流的方向相同，所以电流从左向右流过灯泡A，从右向左流过灯泡B，P点电势比Q点电势低，故C正确，D错误。
