电梯井道整改施工方案篇一：电梯井道整改方案井道整改方案尊敬的各位领导：由于电梯井道的圈梁不能够达到国家电梯验收标准要求：电梯井道圈梁间距不大于2.5米的间距。
现需要增加槽钢来满足这一需要。
井道改造方案如下：在井道导轨支架的3个固定点增加槽钢，槽钢自底坑在这3个固定点竖起来放置，一直延伸到井道顶部，槽钢中间由膨胀螺栓固定，然后电梯的支架再与槽钢的平面焊接上。
经协商，由贵方提供槽钢物料，请在井道整改施工前备好18号槽钢，每台电梯井道需要60米，共3台电梯共需要180米槽钢。
另外槽钢之外的膨胀螺栓、焊接、切割以及井道整改人工等由贵方出费用委托我司完成。
篇二：电梯井道及机房改造施工方案目录一、编制依据 ................................................ (2)1.1施工组织设计及施工图纸 ................................................ . (2)1.2主要规范、规程、图集 ................................................ (2)1.3主要标准 ................................................ (2)二、工程概况 ................................................ (3)2.1工程简介 ................................................ (3)2.2施工概况 ................................................ (3)三、施工方案 ................................................ (3)3.1井道改造 ................................................ (3)3.2机房改造 ................................................ (4)四、安全目标和安全规范 ................................................ .. 4五、安全保证措施 ................................................ .. (5)六、井道测量 ................................................ (5)七、导轨支架的安装 ................................................ (6)一、编制依据1.1施工组织设计及施工图纸在确保工程质量的前提下，为加快工程进度，达到工程项目目标，特编制此施工方案为实施施工的标准。
电梯井、集水坑施工方案在建筑施工中，电梯井和集水坑是必不可少的一部分，它们在建筑物的结构和功能中发挥着重要作用。
本文将针对电梯井和集水坑的施工方案进行探讨，包括施工前的准备工作、施工过程中的具体步骤和施工后的验收标准。
电梯井施工方案施工前准备1.确定电梯井的位置和尺寸，根据设计图纸准确确定开挖深度和横截面尺寸。
2.准备必要的施工机械设备和工具，如挖掘机、测量仪器等。
3.制定详细的施工方案和安全措施，确保施工过程安全顺利进行。
施工过程1.根据设计要求，进行电梯井的开挖工作，保证井壁的平整和垂直。
2.进行地基处理，确保井底承载力满足要求。
3.安装电梯导轨和井道门架等设备。
4.进行井壁和井底的材料处理，如水泥砂浆抹灰等，确保井壁平整牢固。
施工验收标准1.井壁和井底的表面平整无裂缝，并符合设计要求。
2.电梯导轨和门架安装牢固可靠。
3.井道内无积水和异味，并保持清洁。
集水坑施工方案施工前准备1.确定集水坑的位置和尺寸，根据设计图纸准确确定开挖深度和集水坑容积。
2.准备必要的挖掘机械设备和测量工具。
3.制定施工方案和安全措施，确保施工过程安全高效进行。
施工过程1.进行集水坑的开挖工作，保证坑壁的垂直和坑底的平整。
2.进行坑底的排水设施安装，确保集水坑排水畅通。
3.进行坑壁和坑底的防水处理，保证集水坑不渗水。
4.进行集水坑边缘的加固和固定，确保集水坑结构牢固。
施工验收标准1.集水坑的坑壁和坑底平整无裂缝，符合设计要求。
2.集水坑排水设施安装齐全，通畅无堵塞。
3.集水坑防水处理有效，不渗水。
4.集水坑结构坚固牢靠。
以上便是电梯井和集水坑的施工方案，通过严格遵循施工步骤和验收标准，可以有效保证建筑物的质量和安全性。
希望本文对相关行业提供了有用的指导和参考。
基坑电梯井施工方案一、施工准备工作1. 按照设计要求，确定基坑电梯井的尺寸和位置，并进行测量和定位。
2. 在电梯井四周设置围护结构，如挡土墙或围护桩，以确保基坑的稳定性。
3. 清理基坑内的杂物和水泥渣，确保施工场地干净整洁。
4. 检查地下管线，如水、电、燃气等，确保不会影响电梯井的施工。
二、基坑开挖1. 根据设计要求，采用机械施工或人工挖掘的方式进行基坑开挖。
2. 挖掘出适当深度的基坑，并根据需求进行边坡处理，以确保基坑的稳定和安全。
3. 在开挖过程中，及时排水处理，防止基坑内的积水对施工产生影响。
三、基坑支护1. 根据基坑的深度和土质情况，选择适当的支护方式，如钢支撑、混凝土搅拌桩等。
2. 按照设计要求，进行支撑结构的施工，确保基坑的稳定性和安全性。
四、电梯井施工1. 在基坑内进行电梯井墙体的施工，一般采用混凝土浇筑的方式，确保墙体的牢固和稳定。
2. 在墙体施工完成后，进行电梯井顶板的施工，通常采用预制板和钢筋混凝土浇筑的方式。
3. 考虑到电梯井的通风和消防需求，需要在墙体和顶板上预留通风口和消防管道。
五、电梯井内设施安装1. 在电梯井内安装电梯井门、导轨、电梯底坑等必要的电梯设施。
2. 安装电梯井顶部的消防灭火装置，确保电梯井的消防安全。
六、清理整理和验收1. 完成电梯井内杂物和建筑垃圾的清理和整理工作。
2. 进行电梯井的验收，确保符合设计要求和安全规范。
以上是基坑电梯井施工的一般方案，施工过程中需要根据具体情况进行调整。
同时，施工前需要制定详细的安全措施和施工计划，严格按照规范进行施工，以确保施工过程的安全和顺利。
电梯井施工方案电梯井施工方案一、工程概述本工程为一座多层建筑的电梯井施工方案，包括电梯井墙体的施工、井道盖板的安装、电梯专用门的安装以及相关配套工程。
二、施工方案1. 电梯井墙体施工1.1 施工前准备：清理施工区域，搭建施工脚手架，确定墙体结构，准备施工材料。
1.2 墙体施工方法：采用砖砌墙体的方式，先进行基础墙的砌筑，再进行立墙和封顶。
1.3 施工工艺：根据设计要求，选择适当的砖块、砂浆和胶水，按照标准的砌筑工艺进行施工，注意墙体垂直度和水平度的控制。
1.4 施工安全措施：施工期间要设置合理的安全警示标志，保持施工现场清洁和整齐，严格执行施工现场安全管理要求。
2. 井道盖板安装2.1 施工前准备：测量井道尺寸，准备井道盖板。
2.2 盖板安装方法：采用脚手架和吊装设备，将井道盖板吊装到位，利用密封胶固定盖板，确保盖板与井道完全密闭。
2.3 安装注意事项：在安装过程中，要确保盖板的尺寸准确，与井道尺寸相匹配，同时要检查密封胶的质量，确保密封效果良好。
3. 电梯专用门安装3.1 施工前准备：测量电梯井门的尺寸，准备电梯专用门。
3.2 门扇安装方法：采用脚手架和吊装设备，将门扇安装到位，使用螺栓和焊接将门扇牢固固定。
3.3 门框安装方法：采用脚手架和吊装设备，将门框安装到位，与墙体进行固定。
3.4 安装注意事项：在安装过程中，要确保门扇和门框的尺寸准确，与电梯井口尺寸相匹配，同时要检查焊接和固定的质量，确保门体结实可靠。
4. 相关配套工程4.1 井道照明安装：安装井道照明设备，确保电梯井内有足够的照明。
4.2 井道消防设施安装：安装井道消防设施，包括喷淋系统和灭火设备，提供安全保障。
4.3 井道环境整治：对井道进行清洁和整理，确保施工完工后的井道环境整洁美观。
三、施工安全措施1. 严格执行施工现场安全管理要求，设置合理的安全警示标志。
2. 各施工人员必须佩戴安全帽，严禁穿拖鞋等不符合安全要求的服饰。
3. 施工脚手架和吊装设备必须稳固牢固，严禁超载操作。
电梯井施工方案一、前言电梯井建设是一个重要的工程项目，对于建筑物的安全和使用便利性具有关键性的作用。
为了确保施工过程顺利进行以及建设质量达到标准要求，我们制定了以下电梯井施工方案。
二、施工准备1. 确定施工时间：根据建筑项目进度和需求，确定电梯井施工时间，并确保所需资源能够及时调配到位。
2. 建立施工团队：组建专业的施工团队，包括电梯井设计师、工程师、技术人员等，确保施工人员熟练掌握相关操作技能。
3. 办理审批手续：根据当地规定，办理施工审批手续，并确保符合相关法规要求。
三、施工步骤1. 材料准备：根据电梯井的设计要求，准备所需的建筑材料，包括钢筋、水泥、砖块等。
2. 井道施工：首先进行井道的施工，包括挖掘、混凝土浇筑等工序。
确保井道的尺寸和形状符合设计要求。
3. 门套安装：在井道内安装电梯门套，确保门套的安装牢固可靠，并与井道紧密衔接。
4. 钢丝绳安装：将电梯的钢丝绳穿过井道，并固定在机房和井道的顶部，确保钢丝绳的张力适当。
5. 电梯设备安装：安装电梯设备，包括电梯座舱、操作按钮、控制面板等，并与井道内的导轨相连接。
6. 电路连接：将电梯设备与建筑物的电源系统连接，确保电梯正常运行所需的电力供应。
7. 维护保养：完成电梯井的基本建设后，进行必要的维护保养工作，并确保设备的安全可靠性。
四、安全措施1. 安全警示标识：在施工现场设置明显的安全警示标识，提醒施工人员注意安全，避免事故发生。
2. 安全防护措施：施工人员必须佩戴个人防护装备，包括安全帽、安全鞋、手套等，确保施工人员的人身安全。
3. 灭火设备：在施工现场配备灭火器等消防设备，以防止火灾事故发生。
4. 监控摄像：安装监控摄像设备，监测施工过程，确保施工质量和安全。
五、施工质量控制1. 工程验收：在电梯井施工完成后，进行工程验收，确保施工质量符合相关标准和规定。
2. 质量检测：对井道的尺寸、构造、材料等进行质量检测，确保电梯井的安全可靠性。
3. 整洁维护：施工完成后，对电梯井进行整洁维护，清除杂物，保持井道内部的干净整洁。
电梯井建筑施工方案电梯井建筑施工方案一、前期准备1.1 工程背景电梯井作为承载电梯安装和运行的基础设施，是现代建筑中必不可少的一部分。
本项目选址为新建住宅楼，需要建设一座电梯井。
1.2 工程目标本施工方案旨在确保电梯井的建设按照相关法规和要求进行，同时保证施工安全、质量可靠、进度合理，为后续电梯安装提供优秀的基础条件。
1.3 工程范围本工程的施工范围主要包括：土方开挖、基坑支护、混凝土浇筑、抹灰、防水、机电施工等。
二、施工工艺2.1 土方开挖根据设计要求和现场实际情况，采用机械开挖方式进行土方开挖。
为了确保开挖质量和安全，进行工程技术交底和培训，严格按照施工图纸的要求进行开挖。
2.2 基坑支护基坑支护采用钢支撑和垂直砼悬浇方法，根据设计要求选择合适的支撑方案，提前制定支撑方案和作业程序，并进行测量和检测，确保支撑的稳定性和安全性。
2.3 混凝土浇筑混凝土浇筑包括基础、墙体和楼板的浇筑。
选用适宜的混凝土配合比，确保混凝土的强度和耐久性。
在浇筑前进行模板安装、钢筋绑扎和检查，并在浇筑后进行养护。
2.4 抹灰电梯井内墙面采用水泥砂浆抹灰，确保墙面的平整度和强度。
抹灰前进行墙面处理，包括清理、涂刷防水涂料，保证墙面的干燥和防潮。
2.5 防水根据要求，在电梯井内墙地交界处进行防水处理。
选用合适的防水材料，确保防水层的完整性和可靠性。
在施工过程中，注意防水材料的质量和施工工艺，保证防水效果。
2.6 机电施工机电施工包括电梯轨道安装、电线管道布置、配电、灯光安装等。
根据电梯井内的设计要求和施工图纸进行施工，确保机电设备的安装正确和质量可靠。
三、安全与质量控制3.1 安全控制施工过程中，严格遵守相关安全规定，做到规范施工、人员装备齐全、安全防护措施到位。
制定安全技术措施和操作规程，指导施工人员进行安全作业，加强现场安全监管和管理。
3.2 质量控制在施工过程中，建立质量控制体系，按照设计要求和施工规范进行施工，确保施工质量。
本工程为某住宅小区电梯井工程，位于XX市XX区XX路XX号，总建筑面积为XX万平方米，共XX栋楼。
电梯井工程主要包括电梯井道、电梯轿厢及配套设施的施工。
二、施工组织与管理1. 施工组织架构成立电梯井工程专项施工小组，负责整个项目的施工组织与管理工作。
小组成员包括项目经理、技术负责人、施工员、质量员、安全员等。
2. 施工进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
具体施工进度如下：（1）施工前期：完成施工图纸会审、技术交底、施工材料采购等工作。
（2）施工阶段：完成电梯井道、轿厢及配套设施的施工。
（3）施工后期：完成电梯井工程的验收、移交等工作。
三、施工技术措施1. 电梯井道施工（1）采用现浇混凝土施工方法，确保井道结构稳定、安全。
（2）严格控制混凝土强度，确保达到设计要求。
（3）在施工过程中，做好井道的垂直度、平整度控制，确保电梯井道符合规范要求。
2. 电梯轿厢施工（1）根据电梯型号，选用合适的轿厢材料，确保轿厢质量。
（2）严格按照电梯轿厢安装工艺要求进行施工，确保轿厢安装牢固、安全。
（3）做好轿厢与井道、层门的连接，确保连接部位密封性良好。
3. 配套设施施工（1）根据电梯型号及使用需求，选择合适的电梯门机、导轨、门系统等配套设施。
（2）严格按照配套设施的安装工艺要求进行施工，确保配套设施安装牢固、安全。
（3）做好配套设施的调试工作，确保电梯运行平稳、安全。
四、质量保证措施1. 严格执行国家及行业相关标准和规范，确保工程质量。
2. 加强施工过程中的质量控制，对关键工序进行重点检查。
3. 做好施工过程中的记录，确保工程可追溯。
4. 对不合格工程进行整改，确保工程达到验收标准。
五、安全文明施工措施1. 制定安全文明施工方案，确保施工现场安全、文明。
2. 加强施工人员的安全教育培训，提高安全意识。
3. 严格执行施工现场各项安全规章制度，确保施工安全。
4. 做好施工现场的环保工作，减少对周围环境的影响。
电梯井施工方案.龙江小区商业综合楼C楼钢筋电梯井项目施工方案编制单位：XXX日期：2008年4月7日第一章编制说明一、编制依据：1.本工程的施工图纸及业主要求。
2.国家、江苏省和南京市有关建筑安装工程施工验收规范标准、规定。
二、编制原则：本公司坚持“质量第一，安全生产；承诺守信，用户至上”的质量方针。
我们将合理安排施工进度，精心施工，将我们的设想和质量、安全目标及质量方针贯彻于项目施工的全过程，实现我们的承诺。
三、关于工程施工工期：根据业主要求的工期，本公司将立即组织有关人员认真研究、精心部署、积极协助建设单位做好开工前的准备工作，并仔细协调好社会各方面关系，确保工程施工工期。
四、关于工程质量：本工程的质量等级符合国家验收合格标准。
五、关于安全生产、文明施工管理：为确保该工程文明施工，按省、市有关部门的要求进行施工现场管理，本公司将该工程现场管理目标确定为：文明现场，安全事故为零。
第二章工程概况一、建筑特征：本工程为室内增加电梯井项目，地下一层，地上四层。
钢筋混凝土结构，合理使用年限50年；耐火等级为二级屋；抗震设防烈度为7度，抗震设防类别为丙类，建筑场地类别为二类。
二、本工程其它建筑特征如下：1.钢筋混凝土柱、梁，标号为C30；2.KM1空心砖M5混合砂浆砌填充墙；3.内粉12厚1:3水泥砂浆打底，8厚1:2.5水泥砂浆面层。
第三章施工部署为确保按本公司制订的工期、质量、安全文明、现场的管理目标完成本工程建设任务，本公司将从施工组织、施工管理、技术管理、安全管理等方面进行保证，在财力、物力和人力投入方面向本工程倾斜，经分析研究，特作如下部署。
一、施工准备工作：1.如中标，本公司将立即组织有关人员进驻现场，先行做好内业和外业各项准备工作，以保证工程正式开工并有条不紊地进行。
2.遵守基建程序，合理安排。
二、施工阶段的划分：根据工程特点及施工程序大致原则为“先地下，后地上；先主体，后装修；先土建，后安装”，对制约工期的分部分项工程进行突击施工，合理安排工序穿插施工。
基坑电梯井施工方案一、项目背景基坑电梯井是建筑施工过程中必不可少的设施，用于快速有效地运输人员和物资。
本施工方案主要描述了基坑电梯井的施工步骤、技术要点和安全措施，确保施工顺利进行并保障工人的安全。
二、施工准备1. 设备和材料准备•施工机械：吊车、挖掘机、升降机等•施工设备：混凝土搅拌机、混凝土泵等•施工材料：混凝土、钢筋、木板等2. 基坑准备•清理基坑内杂物，并进行基坑降水工作•按照设计要求进行基坑支护工程三、施工步骤1. 井口开挖阶段1.1 在基坑中标出电梯井的位置和尺寸； 1.2 使用挖掘机对井口进行开挖，同时按照设计要求垂直挖掘，控制井口的精度和坚固度； 1.3 开挖至设计的井口深度后，清理井口内的杂物。
2. 井壁处理阶段2.1 清理井壁内的土层和石块，并进行必要的支护； 2.2 根据设计要求，在井壁内进行防水和防漏处理； 2.3 井壁处理完成后，检查和修复井口区域的支护结构。
3. 井底施工阶段3.1 在井底进行清理和平整，确保井底无杂物； 3.2 根据设计要求，进行井底的排水和防水处理； 3.3 在井底铺设混凝土基础，同时进行钢筋的安装和砼浇筑。
4. 井壁施工阶段4.1 在井壁上方标定井壁施工的高度； 4.2 进行井壁的支模和固定； 4.3 安装钢筋骨架，并进行焊接或连接； 4.4 进行混凝土浇筑。
5. 顶板施工阶段5.1 完成井壁的施工后，按照设计要求进行顶板混凝土的浇筑； 5.2 浇筑完成后，进行养护。
6. 电梯设备安装阶段6.1 混凝土完全硬化后，安装电梯设备，包括电梯轿厢、导轨和驱动装置等；6.2 进行电梯设备的调试和试运行； 6.3 完成电梯设备的安装后，进行电气、机械和安全系统的调试和检验。
四、安全措施1. 人员管理•严格按照施工方案要求，制定工作流程和安全操作规程，并确保施工人员熟悉并遵守；•进行必要的安全培训，提高施工人员的安全意识和技能；•严格控制人员进入施工现场，特别是井口附近区域。

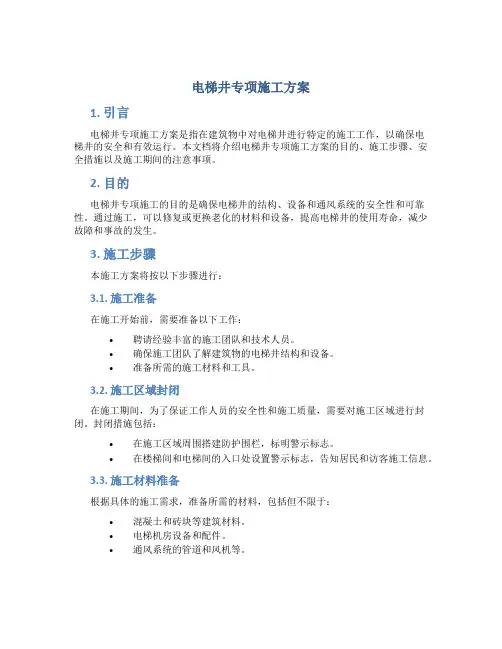

电梯井专项施工方案1. 引言电梯井专项施工方案是指在建筑物中对电梯井进行特定的施工工作，以确保电梯井的安全和有效运行。
本文档将介绍电梯井专项施工方案的目的、施工步骤、安全措施以及施工期间的注意事项。
2. 目的电梯井专项施工的目的是确保电梯井的结构、设备和通风系统的安全性和可靠性。
通过施工，可以修复或更换老化的材料和设备，提高电梯井的使用寿命，减少故障和事故的发生。
3. 施工步骤本施工方案将按以下步骤进行：3.1. 施工准备在施工开始前，需要准备以下工作：•聘请经验丰富的施工团队和技术人员。
•确保施工团队了解建筑物的电梯井结构和设备。
•准备所需的施工材料和工具。
3.2. 施工区域封闭在施工期间，为了保证工作人员的安全性和施工质量，需要对施工区域进行封闭。
封闭措施包括：•在施工区域周围搭建防护围栏，标明警示标志。
•在楼梯间和电梯间的入口处设置警示标志，告知居民和访客施工信息。
3.3. 施工材料准备根据具体的施工需求，准备所需的材料，包括但不限于：•混凝土和砖块等建筑材料。
•电梯机房设备和配件。
•通风系统的管道和风机等。
3.4. 施工工艺根据需要，进行以下施工工艺：•拆除损坏的墙体和地板材料。
•修复或更换电梯井的结构和隔离墙。
•安装新的电梯设备和配件。
•更换通风系统的管道和风机。
3.5. 完工验收在施工完成后，进行完工验收。
验收包括：•检查电梯井的结构是否符合相关安全标准。
•检查电梯设备和配件的安装质量。
•检查通风系统的管道和风机是否正常运行。
4. 安全措施为了保障施工期间的安全，需要采取以下措施：•工作人员必须佩戴安全帽、防滑鞋和其他必要的个人防护设备。
•严禁在施工区域内吸烟或使用明火。
•在进行拆除工作时，需使用防护眼镜和手套等安全装备。
•施工现场必须保持整洁，杂物要及时清理。
•施工期间严禁闲人进入施工区域。
5. 施工期间的注意事项在施工期间，需要注意以下事项：•定期检查施工进度，确保施工按计划进行。
电梯井改造施工方案 Prepared on 22 November 2020目录附件：1、办公楼客梯、货梯布置图纸；2、食堂食梯、货梯、收污梯布置图纸；3、改造平面及剖面图；4、设计修改通知单：结构编号2013003，结构编号2014001。
成都电业局南郊变电站生产辅助用房电梯井改造施工方案一、工程概况成都电业局南郊变电站生产辅助用房主体工程于2013年2月4日完成，2013年11月电梯单位进场。
进场的电梯单位与结构施工期间提供电梯参数（图纸）的厂家不一。
甲方更换电梯厂家（品牌）造成前期按之前电梯厂家提供的图纸进行预留、预埋件与新电梯厂家要求的完全不一致。
已建成混凝土电梯井道结构与选用电梯要求不符，造成与电梯井相关的孔、洞及吊钩全部作废，而需全部进行增设及改造。
根据进场电梯厂家和设计单位提供的电梯布置图纸及相应设计修改通知单：见附件1、电梯布置图纸2、改造平面及剖面图3、设计修改通知单：结构编号2013003，结构编号2014001。
项目部针对本次改造工程特编制电梯井改造施工方案。
改造内容如下：办公楼电梯：1、5台电梯门洞口改小（增设构造柱）；2、5台电梯前室剪力墙开孔、洞（每层呼梯孔、首层消防开关洞、顶层控制柜洞）；3、货梯井道改小（各层加设两道18#槽钢/每道2根）；4、货梯机房底板封洞及新开洞、剪力墙（砖墙）开洞、浇筑设备垫层；5、4台客用电梯顶，穿屋面增设钢吊钩梁。
职工食堂电梯：1、3台电梯门洞修改（增设过梁、构造柱）；2、3台电梯顶加设钢吊钩梁。
二、电梯井道改造施工组织（1）、技术准备认真查看电梯布置图纸及设计修改通知单，领悟图纸意图。
多与进场的电梯厂家进行交流，确保改造工程一次施工到位。
（2）、施工组织安排本次改造工程施工安排：门洞改造→电梯前室，机房层开孔、洞→货梯井道改小、食堂电梯加钢吊钩梁→办公楼屋面增设钢吊钩梁三、办公楼电梯井道改造施工概况（1）、门洞改造（采用C25细石混凝土浇筑）增加构造柱GZ-1（200*200），主筋4B12，箍筋A8@100/200。
墙体拉结筋A8沿柱高500mm设置，构造柱及墙体拉结筋采用植筋方式与框架结构连接。
附图于后。
办公楼4台客用电梯门洞结构为1321，按选用电梯改造门洞1121，在门洞一侧增加构造柱GZ-1。
货梯电梯门洞结构为1722，按选用电梯改造门洞1122，在门洞右侧加砌多孔砖420mm长，端头增加构造柱GZ-1。
（2）、电梯前室开孔、洞（采用水钻施工，剪力墙宽200mm）附图于后。
呼梯孔：5台电梯各台每层开设呼梯孔50mm，共67个。
采用50mm 钻头一次成孔。
消防开关洞：5台电梯首层开设消防开关洞280*100mm，共有5个。
长方向采用50mm钻头+30mm钻头分5钻成型，宽方向采用50mm钻头2钻成型。
顶层控制柜洞：4台客用电梯顶层开设控制柜洞1130*230mm，共有4个。
长方向采用100mm钻头+30mm钻头分12钻成型，宽方向采用100mm钻头+30mm钻头3钻成型。
（3）、货梯井道改小（各层加设两道18#槽钢/每道2根）作为电梯导轨安装附座,槽钢凹口向井道外侧摆放。
（附设计修改通知单：结构编号2013003）原结构井道宽2900mm，深3050mm，改造尺寸井道宽2300mm，深2250mm。
改造方案横纵两侧加18#槽钢各一道，宽度方向的槽钢在下。
共48道钢梁，长度分别为2900mm，3050mm各24根。
槽钢设置位置为每层电梯门洞上、下口。
每层分别设置在门洞口圈梁和结构梁板上。
货梯井架钢梁与混凝土结构连接节点：（1）端头固定形式：1、结构梁上锚板采用4套16#化学锚栓12mm厚钢锚板，90°加设-8x60x120翼板与槽钢平面满焊进行两端头固定；下附图：2、砖墙上端头采用墙体开洞300*300mm槽钢插入后，在下的槽钢采用4套16#化学锚栓12mm厚钢锚板进行端头固定，在上的槽钢采用200x200x200 C20混凝土垫块（垫块需根据槽钢水平进行调整），端头锚栓打入垫块进行固定。
其间空隙用C20细石混凝土填实。
下附图：3、两槽钢上下交叉位置采用满焊固定。
（2）施工时先施工顶层与底层两道钢梁，利用这两道钢梁绷钢丝线定位三点（钢梁交叉点、横纵钢梁各一个端点）进行中间层钢梁定位，精确定位后依次从上到下进行施工。
安装前钢构件做防锈防腐处理，涂调和红丹防锈漆两遍。
（4）、货梯机房开洞采用比原结构板混凝土标号高一级标号C35混凝土进行封堵。
底板封洞及新开洞、剪力墙（砖墙）开洞、浇筑设备垫层；底板封洞200*200mm共6个，开洞200*200共5个，开孔80mm共2个。
剪力墙开洞1000*320共1个，砖墙开洞600*320共1个。
浇筑C25细石垫层1000*200*150mm共4个。
（5）、4台客用电梯顶，穿屋面增设钢吊钩梁附设计修改通知单（结构编号2014001）（1）屋面概况已建成混凝土结构吊钩梁位置与选用电梯要求不符，根据设计修改通知单（编号2014001）：在屋面顶板上增设钢梁作为吊钩梁。
屋面设计做法分为两类：屋面1（用于保温上人和不上人平屋面，II 级防水，二道设防），屋面2（用于设备房的非上人平屋面，Ⅲ级防水，一道设防）。
施工时考虑该处机房屋面与合用前室（电梯厅屋面）为一整体屋面。
故结合屋面1、屋面2特点进行施工：施工层次按屋面2进行在找平层与刚性层之间增设厚聚酯胎SBS改性沥青防水卷材（采用屋面1，II 级防水，二道设防）。
构造见下图：（2）屋面改造施工概况根据设计修改通知单（编号2014001）：在屋面顶板上增设钢梁作为吊钩梁。
1：材料要求钢梁采用国标热轧,材质 Q235B，吊钩采用25圆钢 Q235B，翼板、劲板8mm钢板，埋板-16x200x350钢板。
2：改造拆除电梯井道上方屋面构造需拆除（拆除层依次：刚性层→卷材防水层→砂浆找平层→炉渣找坡层→混凝土结构板面(施工时需注意保温层里埋设的透气管，避免损坏）。
根据修改通知尺寸给予电梯单位复合后进行现场放样定位。
采用100mm水钻进行结构开孔。
拆除区域按钢梁加设宽度每边延长1米，保留防水卷材有效接头。
见下图：（3）吊钩梁施工要求吊钩设置及钢梁固定加固：安装前钢构件做防锈防腐处理，涂调和红丹防锈漆两遍。
钢梁按短方向排列单根长度米，每道电梯井设置两根，共8根。
U型吊钩（两侧90°弯钩150mm长设置需穿钢梁下壁与钢梁上壁满焊。
钢梁垂直吊钩中心点位置加设-8加劲板（双面）。
钢梁两端头采用2B20螺纹钢植入结构梁穿入埋板（-16x200x350钢板）进行埋板固定，埋板与钢梁平面焊接进行固定。
劲板与埋板内侧边沿钢梁垂直方向进行焊接，与之形成三角支撑加固。
要求施焊质量保证。
原有结构上翻吊钩梁边位置与选用电梯预设置钢吊钩梁吊钩中心位置重合，施工中需搓开钢梁吊钩中心位置向结构上翻梁外侧偏移50mm。
见下图：后附设计修改通知单（结构编号2014001）（4）屋面修补1、待钢吊钩梁施工完成后，针对吊钩洞口分三次进行灌注封闭：第一次吊洞灌注1：水泥砂浆60mm厚第二次灌注防水油膏10mm厚第三次灌注1:水泥砂浆50mm厚2、钢梁采用C20细石混凝土进行包裹，截面400*400。
见下图：3、拆除部位按原构造层次进行恢复，（恢复依次为：炉渣找坡层（280mm厚）→砂浆找平层（20mm厚）→卷材防水层（4mm厚，搭接接头要求大于500mm）→刚性层（100mm厚）。
见下图：（5）屋面改造不利因素分析由于吊钩穿屋面结构板设置，相应屋面构造需全部拆除，破坏原有构造整体性，修补后的防水层使用年限可能会受到影响。
四、职工食堂电梯井道改造施工概况（1）门洞修改（增设过梁、构造柱。
采用C25细石混凝土浇筑）增加构造柱GZ-2（250*200）筋4B12、GZ-3（300*200）主筋4B14，箍筋A6@100/200，过梁GL-1（1600*200*200）、GL-2（1600*200*300），主筋4B12，箍筋A8@150。
墙体拉结筋A6沿柱高500mm设置，构造柱、过梁及墙体拉结筋采用植筋方式与框架结构连接。
附图于后。
小货梯电梯门洞结构为1615，按选用电梯改造门洞1112，在门洞两侧增加构造柱GZ-2，洞口上方加设过梁GL-2。
小食梯电梯门洞结构为1613，按选用电梯改造门洞1011，在门洞两侧增加构造柱GZ-3，洞口上方加设过梁GL-1。
收污电梯门洞结构为1613，按选用电梯改造门洞1111，在门洞两侧增加构造柱GZ-2，洞口上方加设过梁GL-1。
（2）电梯顶加设钢吊钩梁18#槽钢设置于机顶结构梁上，两端头采用10x200x200锚板4套16#化学锚栓固定。
槽钢梁与埋板连接进行满焊。
吊钩投影位置在井道平面正中心点。
吊钩为A20圆钢，穿槽钢下翼板与上翼板满焊固定。
见下图：五、电梯门洞内侧防火封堵电梯门洞内侧空隙封堵，电梯门洞根据改造图结构预留洞口为1122mm，结构预留满足设备安装要求。
现电梯门套安装完成，电梯门实际尺寸为0921mm，与结构左右两边空隙各为100mm，上端空隙各为100mm，下端空隙各为50mm。
见下图：六、零星修补1、安装侯梯厅有关器具后其周围地面的填补工程。
2、安装完厅门呼梯盒和消防开关盒后，原预留洞缝隙的回填工作。
3、机房通往井道的钢丝绳孔单边间隙应为20~40mm，孔洞四周应砌筑高50mm,宽度50mm的防水台，共7个。
4、A区、B区5台电梯底坑缓冲器墩子浇筑C20细石混凝土300*300*500mm。
七、改造施工安全及保护注意事项1、井道内施工操作面满铺木模板，使用移动操作平台安全带高挂抵用。
井道施工从上往下进行，施工期间封闭楼层井道门，禁止非施工人员进入。
2、保证施工、焊接质量，施工阶段制作第一道钢梁后需通过专业质量员与监理认可后才能展开施工。
3、结构墙、板开洞、孔需精确测量标记后进行施工。
4、屋面拆除前需弹线标出拆除区域，刚性层按弹出的边线先用切割机齐线切割（缝深30mm，控制切缝深度不得破坏防水层端头），然后在用人工凿除中央区域各层构造。
5、原有防水卷材层在拆除区域四边必须留设500mm作为修补时的防水接头接头。
6、保温层中设置有排气管，拆除时不得破坏。
7、构造层次拆除完成后，在结构板上进行吊钩孔洞精确定位放线。
8、在机房内或屋面板底部钻孔位置，设置兜网（或接应物）防止钻物下落伤人或损坏设备。
9、改造施工注意施工安全，机具使用严格按操作规程进行。
