9SilvacoTCAD器件仿真模块及器件仿真流程Silvaco TCAD是一种广泛使用的集成电路（IC）设计和仿真工具，用于开发和研究半导体器件。
它提供了一套完整的器件仿真模块，可以帮助工程师设计、优化和验证各种半导体器件的性能。
本文将介绍几个常用的Silvaco TCAD器件仿真模块，并提供一个简要的器件仿真流程。
1. ATHENA模块：ATHENA是Silvaco TCAD的物理模型模拟引擎，用于模拟器件的结构和物理特性。
它可以通过解决泊松方程、电流连续性方程和能带方程等来计算电子和空穴的分布、电场和电势等物理量。
ATHENA支持多种材料模型和边界条件，可以准确地模拟各种器件结构。
2. ATLAS模块：ATLAS是Silvaco TCAD的设备模拟引擎，用于模拟半导体器件的电学和光学特性。
它可以模拟器件的电流-电压特性、载流子分布、能量带结构和光电特性等。
ATLAS支持各种器件类型，如二极管、MOSFET、BJT和太阳能电池等。
3. UTILITY模块：UTILITY是Silvaco TCAD的实用工具模块，用于处理和分析仿真结果。
它提供了各种数据可视化、数据处理和数据导出功能，帮助工程师分析和优化器件性能。
UTILITY还可以用于参数提取和模型校准，以改进模拟的准确性。
接下来是一个简要的Silvaco TCAD器件仿真流程：2. 设置模拟参数：在进行仿真之前，需要设置模拟所需的参数，如材料参数、边界条件、物理模型和仿真选项等。
可以使用Silvaco TCAD的参数设置工具来设置这些参数。
3. 运行ATHENA模拟：使用ATHENA模块进行结构模拟，通过求解泊松方程和连续性方程，计算出电子和空穴的分布、电场和电势等物理量。
可以使用Silvaco TCAD的命令行界面或图形用户界面来运行ATHENA模拟。
4. 运行ATLAS模拟：使用ATLAS模块进行设备模拟，模拟器件的电学和光学特性。
ATLAS模块可以计算器件的电流-电压特性、载流子分布、能量带结构和光电特性等。

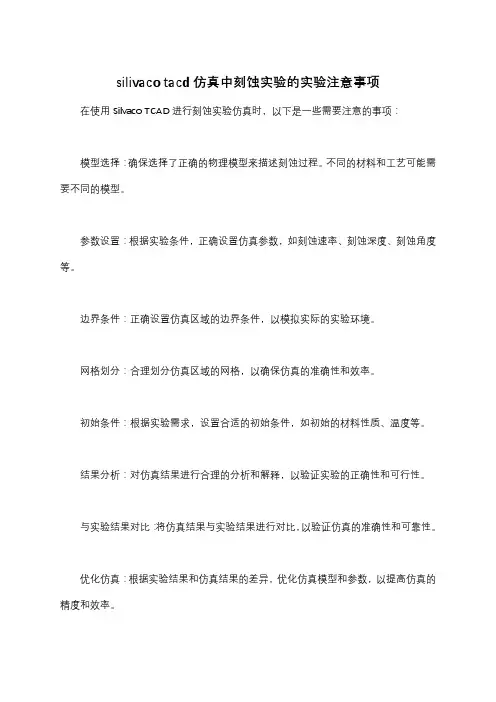

silivaco tacd仿真中刻蚀实验的实验注意事项在使用Silvaco TCAD进行刻蚀实验仿真时，以下是一些需要注意的事项：
模型选择：确保选择了正确的物理模型来描述刻蚀过程。
不同的材料和工艺可能需要不同的模型。
参数设置：根据实验条件，正确设置仿真参数，如刻蚀速率、刻蚀深度、刻蚀角度等。
边界条件：正确设置仿真区域的边界条件，以模拟实际的实验环境。
网格划分：合理划分仿真区域的网格，以确保仿真的准确性和效率。
初始条件：根据实验需求，设置合适的初始条件，如初始的材料性质、温度等。
结果分析：对仿真结果进行合理的分析和解释，以验证实验的正确性和可行性。
与实验结果对比：将仿真结果与实验结果进行对比，以验证仿真的准确性和可靠性。
优化仿真：根据实验结果和仿真结果的差异，优化仿真模型和参数，以提高仿真的精度和效率。
注意安全：在进行实验时，注意遵守实验室的安全规定，确保实验过程的安全。
记录详细步骤和数据：详细记录实验步骤和仿真数据，以便后续分析和参考。
遵循以上注意事项，可以确保Silvaco TCAD在刻蚀实验仿真中的准确性和可靠性，并为实验提供有价值的参考和指导。
高频npn双极型晶体管Silvaco TCAD仿真一、npn晶体管器件物理1.npn晶体管的基本结构和制造工艺（1）npn晶体管的基本结构双极型晶体管由两个“背靠背”的pn结组成，一种基本结构如图1所示，晶体管中两种载流子都参与导电。
双极型晶体管按照导电类型和极性可划分为npn 晶体管和pnp晶体管，按照制作工艺可划分为合金管、平面管和台面管。
图 1 双极型晶体管基本结构（2）npn晶体管的制造工艺1948年，美国贝尔实验室的肖克莱、巴丁和布拉顿利用合金烧结法制作了第一个锗基双极型晶体管分立器件，奠基了现代电子技术的基础[1]。
npn晶体管制造的平面外延工艺在上世纪70年代一度成为主流，随着各种先进工艺和材料的引进，npn晶体管普遍使用多晶硅发射极的结构以提升注入效率，通过异质外延、离子注入、极紫外光刻等技术，npn晶体管尺寸更小、掺杂浓度更高更精确，性能也更出色。
2.npn晶体管的输出特性和击穿特性（1）npn晶体管的电流放大功能当处于放大工作状态时，npn晶体管的电流输运分为以下三个步骤：发射区发射载流子→基区输运载流子→集电区收集载流子，由于两种载流子都参与晶体管的电流输运，故得名“双极型晶体管”，三个过程定量描述载流子输运的系数分别是注入效率、基区输运系数和集电区雪崩倍增因子。
当npn型双极型晶体管发射结正偏、集电结反偏时，晶体管的基极电流将与集电极电流呈现近似比例关系，即I C=βI B（β>>1），呈现出“电流放大”的功能，其中β称为npn晶体管的电流放大系数。
npn晶体管的输出特性曲线如图2所示，图中虚线代表V BC=0，即V CE=V BE 的情形，是放大区和饱和区的分界线。
（2）npn晶体管的击穿特性当双极型晶体管一个电极开路，在另外两个电极外加反向偏压时，npn晶体管将发生雪崩倍增效应，产生类似于pn结的击穿现象，基极开路时，使I CEO→∞的V CE称为BV CEO，npn晶体管的BV CEO曲线表示如图3所示。
Silvaco TCAD基CMOS器件仿真毕业设计目录1 引言 (1)1.1 MOSFET的发展 (1)1.2 TCAD的发展 (3)2 MOSFET的基本构造及工作原理 (4)2.1 MOSFET的基本原理及构造 (4)2.2 MOSFET的基本工作原理 (5)2.3 MOSFET的~I V特性 (9)3 TCAD工具的构成、仿真原理、仿真流程及仿真结果 (11)3.1 TCAD工具的结构与仿真原理 (11)3.2 用TCAD工具仿真NMOS的步骤 (11)3.3 TCAD工具的仿真结果 (15)4 结论 (16)谢辞 (17)参考文献 (19)附录 (21)正文：1 引言在当今时代，集成电路发展十分迅猛，其工艺的发杂度不断提高，开发新工艺面临着巨大的挑战。
传统的开发新工艺的方法是工艺试验，而现在随着工艺开发的工序细化，流片周期变长，传统的方法已经不能适应现在的需要，这就需要寻找新的方法来解决这个问题。
幸运的是随着计算机性能和计算机技术的发展，人们结合所学半导体理论与数值模拟技术，以计算机为平台进行工艺与器件性能的仿真。
现如今仿真技术在工艺开发中已经取代了工艺试验的地位。
采用TCAD 仿真方式来完成新工艺新技术的开发，突破了标准工艺的限制，能够模拟寻找最合适的工艺来完成自己产品的设计。
此外，TCAD仿真能够对器件各种性能之间存在的矛盾进行同时优化，能够在最短的时间以最小的代价设计出性能符合要求的半导体器件。
进行新工艺的开发，需要设计很多方面的容，如：进行器件性能与结构的优化、对器件进行模型化、设计进行的工艺流程、提取器件模型的参数、制定设计规则等等。
为了设计出质量高且价格低廉的工艺模块，要有一个整体的设计目标，以它为出发点将工艺开发过程的各个阶段进行联系，本着简单易造的准则，系统地进行设计的优化。
TCAD支持器件设计、器件模型化和工艺设计优化，使得设计思想可以实现全面的验证。
TCAD设计开发模拟是在虚拟环境下进行的，缩短了开发周期，降低了开发成本，是一条高效低成本的进行新工艺研究开发的途径。
