滤波器电路分析

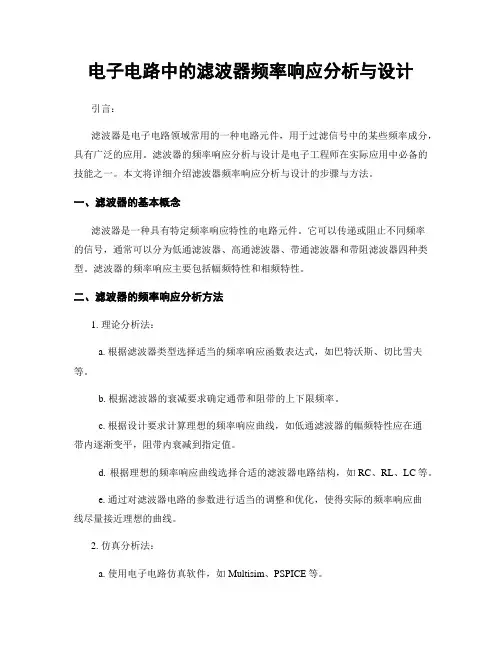

电子电路中的滤波器频率响应分析与设计引言：滤波器是电子电路领域常用的一种电路元件，用于过滤信号中的某些频率成分，具有广泛的应用。

滤波器的频率响应分析与设计是电子工程师在实际应用中必备的技能之一。

本文将详细介绍滤波器频率响应分析与设计的步骤与方法。

一、滤波器的基本概念滤波器是一种具有特定频率响应特性的电路元件。

它可以传递或阻止不同频率的信号，通常可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。

滤波器的频率响应主要包括幅频特性和相频特性。

二、滤波器的频率响应分析方法1. 理论分析法：a. 根据滤波器类型选择适当的频率响应函数表达式，如巴特沃斯、切比雪夫等。

b. 根据滤波器的衰减要求确定通带和阻带的上下限频率。

c. 根据设计要求计算理想的频率响应曲线，如低通滤波器的幅频特性应在通带内逐渐变平，阻带内衰减到指定值。

d. 根据理想的频率响应曲线选择合适的滤波器电路结构，如RC、RL、LC等。

e. 通过对滤波器电路的参数进行适当的调整和优化，使得实际的频率响应曲线尽量接近理想的曲线。

2. 仿真分析法：a. 使用电子电路仿真软件，如Multisim、PSPICE等。

b. 根据滤波器类型选择相应的模型，输入相应的电路参数。

c. 运行仿真，分析输出结果得到滤波器的实际频率响应曲线。

d. 根据实际频率响应曲线和设计要求进行调整和优化。

三、滤波器的频率响应设计流程1. 确定滤波器类型及频率响应函数表达式，如低通滤波器和巴特沃斯函数。

2. 确定滤波器的设计参数，包括通带和阻带的上下限频率、通带和阻带的最大衰减、通带的最大衰减波动等。

3. 根据滤波器设计参数计算理想频率响应曲线。

例如，可以使用巴特沃斯函数求出通带内的幅度响应。

4. 根据理想频率响应曲线选择合适的滤波器电路结构。

例如，可以使用二阶巴特沃斯滤波器电路结构。

5. 确定滤波器的元件数值，进行电路仿真。

6. 对滤波器的元件数值进行优化调整，使得实际频率响应曲线尽量接近理想曲线。

滤波器电路及原理图介绍
1．根据幅频特性所表示的通过或阻止信号频率范围的不同，滤波器可分为低通滤波器（LPF）、高通滤波器（HPF）、带通滤波器（BPF）、和带阻滤波器（BEF）四种。

图4-1分别为四种滤波器的实际幅频特性的示意图。

滤波器是对输入信号的频率具有选择性的一个二端口网络，它允许某些频率（通常是某个频率范围）的信号通过，而其它频率的信号幅值均要受到衰减或抑制。

这些网络可以由RLC元件或RC元件构成的无源滤波器，也可由RC元件和有源器件构成的有源滤波器。

图4-1四种滤波器的幅频特性
2．四种滤波器的传递函数和实验模拟电路如图4-2所示：(a)无源低通滤波器(b)有源低通滤波器(c)无源高通滤波器(d)有源高通滤波器(e)无源带通滤波器(f)有源带通滤波器(g)无源带阻滤波器(h)有源带阻滤波器
图4-2四种滤波器的实验电路
3．滤波器的网络函数H（jω），又称为正弦传递函数，它可用下式表示
式中A(ω)为滤波器的幅频特性，θ(ω)为滤波器的相频特性。

它们均可通过实验的方法来
测量。

滤波电路原理分析
滤波电路是一种电子电路，用于去除信号中的噪声或频率分量，只保留所需的信号成分。

其原理基于信号的频域特性，通过选择合适的滤波器类型和参数来实现。

滤波电路通常由被滤波的信号输入端、滤波器和输出端组成。

滤波器是该电路的核心部件，根据信号的频率特性选择适当的滤波器类型。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器用于去除高频信号，只保留低频部分。

其工作原理是将高频信号的能量耗散或削弱，使得只有低频信号可以通过。

高通滤波器则相反，只保留高频信号。

带通滤波器用于选择一个特定频率范围内的信号，滤除其他频率的信号。

其原理是在一定频率范围内提供通路，而在其他频率上提供阻断。

带阻滤波器则用于滤除某个特定频率范围内的信号，只传递其他频率的信号。

其原理是在一定频率范围内提供阻断，而在其他频率上提供通路。

滤波电路根据滤波器的类型和参数，可以实现不同程度的滤波效果。

常见的滤波电路包括RC滤波器、RL滤波器、LC滤波
器和活动滤波器等。

它们通过选择合适的电容、电感或运算放大器等元件参数，实现对信号的滤波功能。

此外，滤波电路还需要考虑一些其他因素，如滤波器的频率响应、相移以及失真等。

这些因素会影响滤波电路对信号的处理效果，需要通过合理设计和选择元器件来解决。

总之，滤波电路的原理是根据信号的频域特性选择合适的滤波器类型和参数，实现对信号的滤波功能。

它在电子电路中起到去噪和频率选择的作用，广泛应用于各种电子设备和通信系统中。

整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。

为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。

常用的滤波电路有无源滤波和有源滤波两大类。

无涯滤波的主要形式有电容滤波、电感滤波和复式滤波（包括倒L型、LC滤波、LCπ型滤波等）。

有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。

直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。

脉动系数（S)＝输出电压交流分量的基波最大值／输出电压的直流分量半波整流输出电压的脉动系数为S=1.57，全波整流桥式整流的输出电压的脉动系数S≈0.67。

对于全波和格式整流电路采用C型滤波电路后，其脉动系数S=1/(4(RLC/T-1)。

（To整流输出的直流动电压的周期。

）电阻滤波电路RC-π型滤波电路，实质上是在电容滤波的基础上再加一级RC滤波电路组成的。

如图1（B）RC滤波电路。

若用S表示C1两端电压的脉动系数，则输出电压两端的脉动系数S=（1/ωC2R）S。

由分析可知，电阻R的作用是将残余的纹波电压降落在电阻两端，最后由C2再旁路掉。

在ω值一定的情况下，R愈大，C2愈大，则脉动系数愈小，也就是滤波效果就好。

而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的内部损耗；若增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。

这种电路一般用于负载电流比较小的场合。

电感滤波电路根据电抗性元件对交、直流阻抗的不同，由电容C及电感L所组成的滤波电路的基本形式如图1所示。

因为电容器C对直流开路，对交流阻抗小，所以C 并联在负载两端。

电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串联。

并联的电容器C在输入电压升高时，给电容器充电，可把部分能量存储在电容器中。

而当输入电压降低时，电容两端电压以指数规律放电，就可以把存储的能量释放出来。

电路中的滑动窗口滤波器设计与分析滑动窗口滤波器是一种常见的数字信号处理技术，在电路设计中广泛应用。

它能有效地去除信号中的噪声和干扰，提取出我们所需的有用信息。

本文将从设计与分析两个方面来探讨电路中的滑动窗口滤波器。

设计是滤波器的关键。

在滑动窗口滤波器中，我们需要设置窗口的大小和滑动的步长。

窗口大小决定了我们所关注的信号的长度，而滑动步长则决定了窗口之间的重叠程度。

这两个参数的选择关系到滤波器的性能。

首先，窗口大小的选择需要根据所处理的信号的频率特性进行决定。

如果信号的频率较高，窗口大小应当选取较小的值，这样可以更好地捕捉到信号的细节。

相反，如果信号的频率较低，窗口大小应当选取较大的值，以充分覆盖整个信号。

此外，窗口大小的选择还需要考虑到计算的复杂度，过大的窗口会增加处理的时间和资源开销。

其次，滑动步长的选择也是需要注意的。

较大的滑动步长意味着窗口之间的重叠较少，会导致较高的处理速度，但可能会损失一些信号信息。

相反，较小的滑动步长会增加计算的开销，但能够更好地保留信号的细节。

因此，在选择滑动步长时，需要在处理速度和信号保真度之间做出权衡。

接下来是滑动窗口滤波器的分析。

在滤波器的设计过程中，我们需要考虑滤波器的频率响应和滤波效果。

首先，频率响应是指滤波器在不同频率下的增益特性。

通过分析滤波器的频率响应，我们可以了解信号在经过滤波器后的频率分布情况。

常见的滑动窗口滤波器包括均值滤波器和中值滤波器等。

均值滤波器通过计算窗口内信号的平均值来实现滤波，其频率响应为低通滤波特性。

中值滤波器则通过选择窗口内信号的中位数来实现，其频率响应为带通滤波特性。

根据实际需要选择合适的滑动窗口滤波器，能够更好地满足信号处理的要求。

其次，滤波效果是指滤波器的陷波和干扰抑制能力。

在电路设计中，我们经常面对各种噪声和干扰，如高斯噪声、采样噪声和干扰信号等。

通过合适的滑动窗口滤波器设计，我们可以有效地抑制这些噪声和干扰信号，提取出所需的有用信息。

电路中的滤波器设计与分析在现代电子设备中，滤波器的作用非常重要。

它可以帮助我们去除电路中的杂波或者某些特定频率的信号，从而获得我们需要的信号。

本文将讨论滤波器的设计与分析，并探讨一些常见的滤波器类型。

1. 滤波器的基本原理在电路中，滤波器是一个频率选择器，能够通过将特定频率的信号通过，而阻止其他频率的信号通过。

滤波器的原理基于信号的频率响应特征，通过改变电路的频率响应来实现信号的选择性。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

2. 低通滤波器低通滤波器是最简单的滤波器之一。

它允许低于某个截止频率的信号通过，而阻止高于该频率的信号通过。

低通滤波器通常用于去除高频噪声，使得信号更加平滑。

常见的低通滤波器电路包括RC低通滤波器和LC低通滤波器。

3. 高通滤波器高通滤波器正好与低通滤波器相反，它允许高于某个截止频率的信号通过，而阻止低于该频率的信号通过。

高通滤波器常用于去除低频噪声或者保留高频信号。

与低通滤波器类似，高通滤波器也有RC高通滤波器和LC高通滤波器两种常见的电路。

4. 带通滤波器带通滤波器允许特定频率范围内的信号通过，而阻止其他频率的信号通过。

它通常用于选择性地传输某个频率范围内的信号，如音频、视频等。

带通滤波器常见的实现方式有理想带通滤波器、梳状带通滤波器等。

5. 带阻滤波器带阻滤波器与带通滤波器相反，它会阻止特定频率范围内的信号通过，而允许其他频率的信号通过。

它通常用于去除特定频率范围内的噪声或者干扰信号。

常见的带阻滤波器有理想带阻滤波器和双T带阻滤波器等。

6. 滤波器的性能指标在设计滤波器时，我们需要考虑一些性能指标，以确保滤波器能够正常工作。

其中最重要的指标是截止频率、通带增益和阻带衰减。

截止频率是指滤波器开始起作用的频率，通带增益是指通过滤波器的信号相对于输入信号的增益，而阻带衰减是指滤波器在阻止某些频率信号通过时的衰减程度。

7. 滤波器的应用领域滤波器广泛应用于各个领域，如通信系统、音频设备、图像处理等。

电路设计中的滤波器电路设计滤波器电路设计的原理和应用电路设计中的滤波器电路设计在电路设计中，滤波器是一种常见的电子元件，用于调节电路的频率响应。

通过滤波器电路设计，我们可以实现信号的滤波和频率分析，从而满足各种应用需求。

本文将介绍滤波器电路设计的原理和应用。

一、滤波器电路设计的原理滤波器的基本原理是根据频率选择性（或频带选择性），将输入信号中的特定频率范围的信号通过，而将其他频率范围的信号抑制或削弱。

在电路设计中，常用的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

它们分别可以滤除高于或低于一定频率的信号或者只保留某一频带的信号。

1. 低通滤波器（Low Pass Filter，LPF）：允许低于截止频率的频率信号通过，并抑制高于截止频率的频率信号。

2. 高通滤波器（High Pass Filter，HPF）：允许高于截止频率的频率信号通过，并抑制低于截止频率的频率信号。

3. 带通滤波器（Band Pass Filter，BPF）：允许某个频率范围内的频率信号通过，而削弱其他频率信号。

4. 带阻滤波器（Band Stop Filter，BSF）：阻止某个频率范围内的频率信号通过，而放行其他频率信号。

二、滤波器电路设计的应用滤波器电路设计广泛应用于各个领域，以下介绍几种常见的应用场景。

1. 信号处理在通信系统中，滤波器电路用于对信号进行处理和调节。

例如，在音频系统中，使用低通滤波器来滤除高频噪音；在无线通信系统中，使用带通滤波器来选择特定频段的信号。

2. 音响设备在音响设备中，滤波器电路用于调节音频信号的频率响应。

通过设计合适的滤波器，可以提高音频的音质和听感。

例如，使用高通滤波器来增强低音效果，使用低通滤波器来抑制噪音。

3. 电源滤波在电源电路中，滤波器电路用于去除电源中的杂波和纹波，保证电路的稳定工作。

常见的电源滤波器包括电容滤波器和电感滤波器。

4. 数据采集在数据采集系统中，滤波器电路用于降低采集信号中的噪声和干扰，提高数据的准确性和可靠性。

各种电源滤波电路图及工作原理在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：电容器、电感器。

本文将对各种形式的滤波电路进行分析。

一、滤波电路种类滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路；π型RC滤波电路；π型LC滤波电路；电子滤波器电路。

二、滤波原理1.单向脉动性直流电压的特点图1（a）所示是单向脉动性直流电压波形，从图中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。

但根据波形分解原理可知，这一电压可以分解成一个直流电压和一组频率不同的交流电压，如图1（b）所示。

在图1（b）中，虚线部分是单向脉动性直流电压U o中的直流成分，实线部分是U o中的交流成分。

图1：单向脉动性电压的分解2.电容滤波原理根据以上的分析，由于单向脉动性直流电压可分解成交流和直流两部分。

在电源电路的滤波电路中，利用电容器的“隔直通交”的特性和储能特性，或者利用电感“隔交通直”的特性可以滤除电压中的交流成分。

图2所示是电容滤波原理图。

图2（a）为整流电路的输出电路。

交流电压经整流电路之后输出的是单向脉动性直流电，即电路中的Uo图2（b）为电容滤波电路。

由于电容C1对直流电相当于开路，这样整流电路输出的直流电压不能通过C1到地，只有加到负载R L上。

对于整流电路输出的交流成分，因C1容量较大，容抗较小，交流成分通过C1流到地端，而不能加到负载R L。

这样，通过电容C1的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。

滤波电容C1的容量越大，对交流成分的容抗越小，使残留在负载R L上的交流成分越小，滤波效果就越好。

图2：电容滤波原理图3.电感滤波原理图3所示是电感滤波原理图。

由于电感L1对直流电相当于通路，这样整流电路输出的直流电压直接加到负载R L上。

对于整流电路输出的交流成分，因L1电感量较大，感抗较大，对交流成分产生很大的阻碍作用，阻止了交流电通过C1流到负载R L。

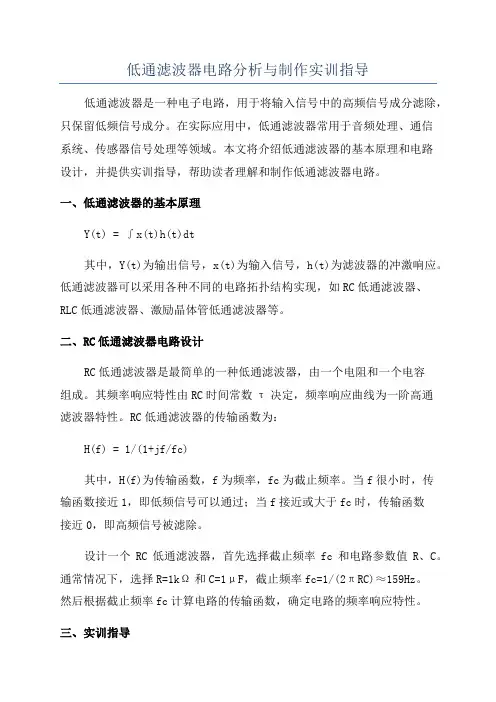

低通滤波器电路分析与制作实训指导低通滤波器是一种电子电路，用于将输入信号中的高频信号成分滤除，只保留低频信号成分。

在实际应用中，低通滤波器常用于音频处理、通信系统、传感器信号处理等领域。

本文将介绍低通滤波器的基本原理和电路设计，并提供实训指导，帮助读者理解和制作低通滤波器电路。

一、低通滤波器的基本原理Y(t) = ∫x(t)h(t)dt其中，Y(t)为输出信号，x(t)为输入信号，h(t)为滤波器的冲激响应。

低通滤波器可以采用各种不同的电路拓扑结构实现，如RC低通滤波器、RLC低通滤波器、激励晶体管低通滤波器等。

二、RC低通滤波器电路设计RC低通滤波器是最简单的一种低通滤波器，由一个电阻和一个电容组成。

其频率响应特性由RC时间常数τ决定，频率响应曲线为一阶高通滤波器特性。

RC低通滤波器的传输函数为：H(f) = 1/(1+jf/fc)其中，H(f)为传输函数，f为频率，fc为截止频率。

当f很小时，传输函数接近1，即低频信号可以通过；当f接近或大于fc时，传输函数接近0，即高频信号被滤除。

设计一个RC低通滤波器，首先选择截止频率fc和电路参数值R、C。

通常情况下，选择R=1kΩ和C=1μF，截止频率fc=1/(2πRC)≈159Hz。

然后根据截止频率fc计算电路的传输函数，确定电路的频率响应特性。

三、实训指导1.准备实验器材及元件：示波器、信号发生器、电阻(R)、电容(C)、面包板等。

2.搭建RC低通滤波器电路：按照设计要求，连接电阻和电容，形成RC低通滤波器电路。

3.设置信号发生器：将信号发生器设置为正弦波输出，并调整频率，观察输出信号的变化。

4.连接示波器：将示波器连接到输出端口，观察输入信号和输出信号的波形。

5. 测量截止频率：通过改变信号发生器的频率，找到输出信号幅值降低3dB的频率值，即为电路的截止频率fc。

6.总结实验结果：记录实验数据，分析RC低通滤波器的频率响应特性，验证实验设计是否符合要求。

电路中的滤波器设计原理及方法滤波器是电子电路中常用的一种元件，它用于过滤信号中的某些频率分量，使得输出的信号能够满足特定的要求。

在电路设计中，滤波器的设计原理和方法是非常重要的内容。

本文将介绍电路中滤波器的设计原理及方法，帮助读者更好地理解和应用滤波器。

一、滤波器的分类在电路中，滤波器可以根据其频率特性的不同进行分类。

常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

它们的设计原理和方法有所不同，下面将逐一介绍。

二、低通滤波器的设计原理及方法低通滤波器用于通过直流和低频信号，阻止高频信号的通过。

其设计原理是在信号的频率超过一定阈值时，滤波器的增益减少，从而实现低频信号的传递。

常见的低通滤波器有RC滤波器和LC滤波器。

在设计一个RC低通滤波器时，首先需要确定截止频率，即滤波器对高频信号的阻止频率。

根据截止频率，可以计算出所需的电容和电阻值，以满足设计要求。

而对于LC低通滤波器，则需要选择合适的电感和电容值。

三、高通滤波器的设计原理及方法高通滤波器用于通过高频信号，阻止低频信号的通过。

其设计原理与低通滤波器相反。

常见的高通滤波器有RC滤波器和LC滤波器。

设计一个RC高通滤波器时，同样需要确定截止频率。

然后根据截止频率计算电容和电阻值。

LC高通滤波器则需要选择合适的电感和电容值。

四、带通滤波器的设计原理及方法带通滤波器可以通过一定频率范围内的信号，阻止其他频率范围内的信号的通过。

带通滤波器常用于通信系统中，用于接收特定频率范围内的信号。

常见的带通滤波器有RC滤波器和LC滤波器。

在设计一个RC带通滤波器时，需要确定通带频率范围和阻带频率范围。

然后根据这些参数计算电容和电阻的值。

LC带通滤波器则需要选择合适的电感和电容值。

五、带阻滤波器的设计原理及方法带阻滤波器可以阻止一定频率范围内的信号通过，而允许其他频率范围内的信号传递。

常见的带阻滤波器有RC滤波器和LC滤波器。

在设计一个RC带阻滤波器时，首先需要确定阻带频率范围和通带频率范围。

滤波器电路的设计和分析无论是在电子设备还是通信系统中，滤波器电路都是至关重要的组成部分。

它们能够滤除不需要的信号，并保留感兴趣的频率范围内的信号。

在本文中，我们将探讨滤波器电路的设计和分析方法，以及其在实际应用中的重要性。

一、滤波器电路的种类滤波器电路可以根据其频率响应特性进行分类，常见的类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

不同类型的滤波器电路对不同频率范围内的信号起到特定的作用，因此在设计和分析滤波器电路时，我们需要根据具体需求选择正确的类型。

二、滤波器电路的设计方法1. 确定滤波器类型：根据需要滤除或保留的信号频率范围，选择适当的滤波器类型。

2. 计算频率特性参数：根据滤波器的阶数和截止频率，计算出所需的参数，如截止频率、通带增益等。

3. 选择合适的元件数值：根据计算得到的频率特性参数，选择合适的电容、电感和电阻数值来搭建滤波器电路。

4. 搭建电路并测试：根据所选的滤波器类型和元件数值，搭建滤波器电路并进行测试。

根据测试结果进行调整和优化。

三、滤波器电路的性能分析在设计滤波器电路之后，我们需要对其性能进行分析，以确保其满足设计要求。

1. 频率响应分析：通过输入不同频率的信号，观察输出信号的增益变化情况。

通过绘制频率响应曲线，可以直观地了解滤波器对不同频率的信号的滤波效果。

2. 相位响应分析：滤波器电路会引入一定的相位延迟，需要通过相位响应分析来评估相位延迟对信号的影响。

尤其在通信系统等需要信号同步的应用中，相位响应分析尤为重要。

3. 稳定性分析：滤波器电路的稳定性指的是对于输入信号的幅度和相位变化是否产生不稳定的输出。

通过评估滤波器的稳定性，可以确保其在实际应用中的可靠性和准确性。

四、滤波器电路的实际应用滤波器电路在各个领域中都有广泛的应用。

例如，在音频处理中，我们可以使用低通滤波器来滤除高频噪声，以获得更清晰的音频信号。

在通信系统中，带通滤波器常用于频率选择性衰减或增强特定频带的信号。

滤波器电路设计介绍滤波器电路是一种用于过滤信号中特定频率成分的电路，用于去除干扰或选择特定频率的信号。

滤波器电路在通信系统、音频处理、图像处理等领域都有广泛的应用。

本文将深入探讨滤波器电路的设计原理、常见类型以及电路参数的计算方法。

设计原理滤波器电路的设计原理基于频率响应和阻带特性。

频率响应指的是滤波器电路对不同频率信号的响应程度，分为通频带、截止频率和阻频带；阻带特性指的是滤波器对于某些频率范围的信号的抑制能力。

常见类型1. 低通滤波器低通滤波器（Low-pass Filter）用于去除高频信号，只保留低频信号。

常见的低通滤波器电路有RC低通滤波器、RLC低通滤波器和无源RC低通滤波器等。

2. 高通滤波器高通滤波器（High-pass Filter）用于去除低频信号，只保留高频信号。

常见的高通滤波器电路有RC高通滤波器、RLC高通滤波器和无源RC高通滤波器等。

3. 带通滤波器带通滤波器（Band-pass Filter）用于选择特定频率范围内的信号，可以通过调节参数选择不同的频率范围。

常见的带通滤波器电路有LC带通滤波器、RLC带通滤波器和共源共栅带通滤波器等。

4. 带阻滤波器带阻滤波器（Band-stop Filter）用于抑制特定频率范围内的信号，可以通过调节参数选择不同的频率范围。

常见的带阻滤波器电路有LC带阻滤波器和RLC带阻滤波器等。

参数计算滤波器电路的参数计算是设计滤波器的关键一步，下面介绍几种常见的参数计算方法。

1. 截止频率计算截止频率是滤波器电路的重要参数，决定了滤波器的频率响应。

对于RC低通滤波器，截止频率可通过公式计算：截止频率= 1 / (2πRC)。

对于RLC低通滤波器，截止频率的计算相对复杂，涉及电感、电容和电阻等参数。

2. 品质因数计算品质因数是衡量滤波器性能的重要指标，表示滤波器在通频带内的放大倍数和失真程度。

品质因数可通过公式计算：Q = 1 / (2α)。

其中，α表示滤波器的阻频带范围。

电路中的滤波器频率响应分析在电路设计中，滤波器是一种常用的电子元件，用于选择或抑制特定频率范围的信号。

滤波器的频率响应分析对于了解滤波器的工作原理和性能表现非常重要。

本文将着重讨论电路中的滤波器频率响应分析。

一、什么是滤波器频率响应滤波器的频率响应是指滤波器对不同频率信号的响应程度。

它描述了在不同频率下，信号通过滤波器后的增益或衰减情况。

通常用振幅频率响应和相位频率响应来描述滤波器的频率响应。

振幅频率响应是指滤波器对输入信号幅值的增益或衰减情况。

它通常以分贝为单位来表示。

相位频率响应则表示信号通过滤波器后的相位变化。

二、滤波器的频率响应特性根据信号通过滤波器后的增益或衰减情况，滤波器的频率响应可分为以下几种特性：1. 低通滤波器（Low-pass Filter）：在低频段通行，而高频段被抑制。

低通滤波器广泛应用于音频放大器和直流电源滤波器等。

2. 高通滤波器（High-pass Filter）：在高频段通行，而低频段被抑制。

高通滤波器常用于尖锐滤波和信号处理中。

3. 带通滤波器（Band-pass Filter）：在一定的频率范围内通行，而其他频率段被抑制。

带通滤波器主要应用于无线通信和音频信号处理等领域。

4. 带阻滤波器（Band-stop Filter）：在一定的频率范围内被抑制，而其他频率段通行。

带阻滤波器常用于去除特定频率的干扰信号。

三、滤波器的频率响应分析1. 理论分析：通过数学模型和电路分析方法，可以得到滤波器的理论频率响应。

例如，对于一个由电容和电感构成的简单RC滤波器，可以通过理论公式推导出其频率响应。

2. 实验测量：使用信号发生器作为输入源，将输出信号通过示波器进行观测和测量。

通过改变输入信号的频率，并记录输出信号的幅值和相位变化，可以得到滤波器的实际频率响应。

3. 仿真模拟：借助电路仿真软件，如SPICE等，可以模拟滤波器的频率响应。

通过输入不同频率的信号，并观察输出信号的变化，可以得到滤波器的仿真频率响应。

电子电路中常见的滤波器问题解析滤波器在电子电路中起着重要的作用，可以去除电路中的噪声和干扰信号，提高信号质量。

本文将对电子电路中常见的滤波器问题进行解析，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器的原理及应用。

一、低通滤波器低通滤波器是用于通过低频信号而抑制高频信号的滤波器。

其工作原理是将高频信号分频，只允许低频信号通过。

低通滤波器常用于音频信号处理和直流电源滤波。

常见的低通滤波器有RC低通滤波器和LC低通滤波器。

RC低通滤波器由电阻和电容组成，可以通过改变电阻和电容值来改变截止频率。

LC低通滤波器由电感和电容组成，具有更好的滤波性能，但价格较高。

二、高通滤波器高通滤波器是用于通过高频信号而抑制低频信号的滤波器。

其工作原理与低通滤波器相反，只允许高频信号通过。

高通滤波器常用于音频信号处理和图像处理。

常见的高通滤波器有RC高通滤波器和LC高通滤波器。

它们与对应的低通滤波器类似，通过改变电阻、电容或电感的数值可以改变截止频率。

三、带通滤波器带通滤波器可以通过一定的频率范围内的信号而抑制其他频率范围内的信号。

常用于无线通信中的信号处理和频率选择性放大。

常见的带通滤波器有LC带通滤波器和多级放大器滤波器。

LC带通滤波器由电感和电容组成，可以通过改变电感和电容的数值来调节通频带的宽度。

多级放大器滤波器由多个级联的放大器构成，利用放大器的频率特性来实现滤波。

四、带阻滤波器带阻滤波器可以抑制一定的频率范围内的信号，而允许其他频率范围内的信号通过。

常用于音频处理中的陷波和干扰消除。

常见的带阻滤波器有RC带阻滤波器和LC带阻滤波器。

它们的工作原理与带通滤波器类似，都是通过改变电阻、电容或电感的数值来调节阻带的宽度。

五、滤波器的选择和设计在电子电路设计中，需要根据实际应用的需求选择合适的滤波器。

首先要确定需要滤波的频率范围和信号类型，然后根据不同滤波器的频率特性和电路参数进行设计。

滤波器的设计需要考虑截止频率、通频带宽度、阻带宽度和滤波器的幅频特性等因素。
