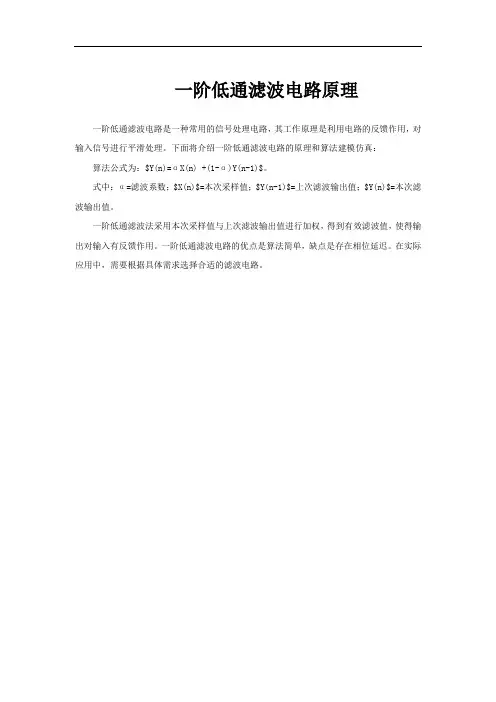

一阶低通滤波电路原理
一阶低通滤波电路是一种常用的信号处理电路，其工作原理是利用电路的反馈作用，对输入信号进行平滑处理。
下面将介绍一阶低通滤波电路的原理和算法建模仿真：算法公式为：$Y(n)=αX(n) +(1-α)Y(n-1)$。
式中：α=滤波系数；$X(n)$=本次采样值；$Y(n-1)$=上次滤波输出值；$Y(n)$=本次滤波输出值。
一阶低通滤波法采用本次采样值与上次滤波输出值进行加权，得到有效滤波值，使得输出对输入有反馈作用。
一阶低通滤波电路的优点是算法简单，缺点是存在相位延迟。
在实际应用中，需要根据具体需求选择合适的滤波电路。

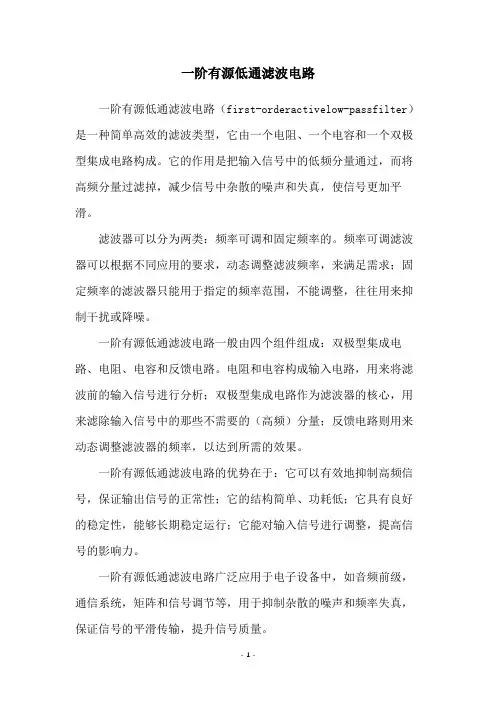

一阶有源低通滤波电路
一阶有源低通滤波电路（first-orderactivelow-passfilter）是一种简单高效的滤波类型，它由一个电阻、一个电容和一个双极型集成电路构成。
它的作用是把输入信号中的低频分量通过，而将高频分量过滤掉，减少信号中杂散的噪声和失真，使信号更加平滑。
滤波器可以分为两类：频率可调和固定频率的。
频率可调滤波器可以根据不同应用的要求，动态调整滤波频率，来满足需求；固定频率的滤波器只能用于指定的频率范围，不能调整，往往用来抑制干扰或降噪。
一阶有源低通滤波电路一般由四个组件组成：双极型集成电路、电阻、电容和反馈电路。
电阻和电容构成输入电路，用来将滤波前的输入信号进行分析；双极型集成电路作为滤波器的核心，用来滤除输入信号中的那些不需要的（高频）分量；反馈电路则用来动态调整滤波器的频率，以达到所需的效果。
一阶有源低通滤波电路的优势在于：它可以有效地抑制高频信号，保证输出信号的正常性；它的结构简单、功耗低；它具有良好的稳定性，能够长期稳定运行；它能对输入信号进行调整，提高信号的影响力。
一阶有源低通滤波电路广泛应用于电子设备中，如音频前级，通信系统，矩阵和信号调节等，用于抑制杂散的噪声和频率失真，保证信号的平滑传输，提升信号质量。
一阶有源低通滤波电路也可以用于定频检测，定时器和调制解调器等设备中，以确保电子设备正常运行，确保信号的准确性。

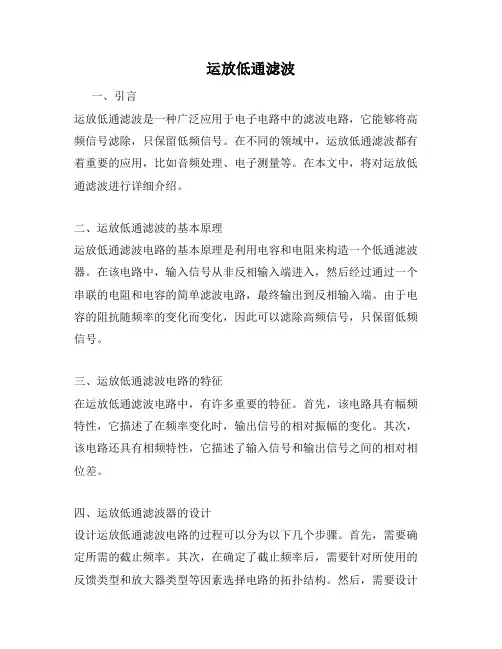

运放低通滤波一、引言运放低通滤波是一种广泛应用于电子电路中的滤波电路，它能够将高频信号滤除，只保留低频信号。
在不同的领域中，运放低通滤波都有着重要的应用，比如音频处理、电子测量等。
在本文中，将对运放低通滤波进行详细介绍。
二、运放低通滤波的基本原理运放低通滤波电路的基本原理是利用电容和电阻来构造一个低通滤波器。
在该电路中，输入信号从非反相输入端进入，然后经过通过一个串联的电阻和电容的简单滤波电路，最终输出到反相输入端。
由于电容的阻抗随频率的变化而变化，因此可以滤除高频信号，只保留低频信号。
三、运放低通滤波电路的特征在运放低通滤波电路中，有许多重要的特征。
首先，该电路具有幅频特性，它描述了在频率变化时，输出信号的相对振幅的变化。
其次，该电路还具有相频特性，它描述了输入信号和输出信号之间的相对相位差。
四、运放低通滤波器的设计设计运放低通滤波电路的过程可以分为以下几个步骤。
首先，需要确定所需的截止频率。
其次，在确定了截止频率后，需要针对所使用的反馈类型和放大器类型等因素选择电路的拓扑结构。
然后，需要设计电容和电阻等元器件的数值，并进行仿真和测试。
最后，需要根据仿真和测试数据对电路进行调整和优化。
五、运放低通滤波电路在音频处理中的应用运放低通滤波电路在音频处理中的应用非常广泛，它可以过滤掉杂波和噪声，提高音频质量。
例如，在电子琴等乐器中，通常会使用运放低通滤波器来滤除高频噪音。
在音响系统中，也常常使用运放低通滤波电路来优化音频效果。
六、运放低通滤波电路在电子测量中的应用除了音频处理，运放低通滤波电路在电子测量中也有着广泛的应用。
例如，在电子计量中，需要测量低频信号，而高频噪音则会干扰测量结果，因此需要运放低通滤波器来滤除噪声。
在图像处理中，也需要使用一些滤波器来去除图像中的噪声，从而提高图像的质量。
七、结论总之，运放低通滤波器是一种广泛应用于电子电路中的电路，它可以滤除高频噪声，保留低频信号，从而提高了电路的性能。

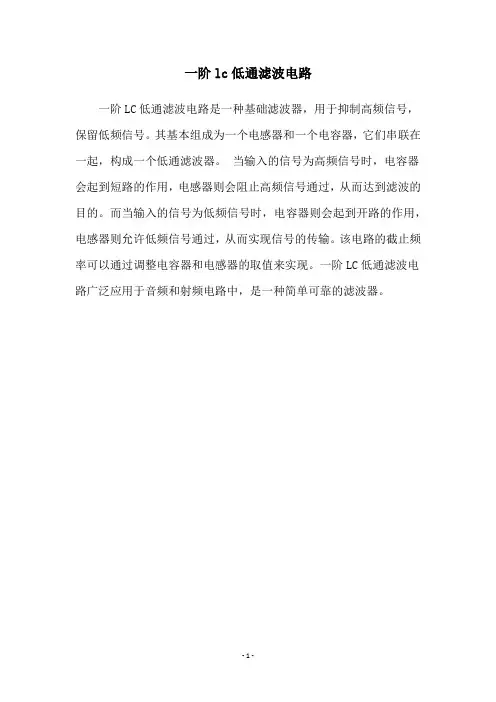

一阶lc低通滤波电路
一阶LC低通滤波电路是一种基础滤波器，用于抑制高频信号，保留低频信号。
其基本组成为一个电感器和一个电容器，它们串联在一起，构成一个低通滤波器。
当输入的信号为高频信号时，电容器会起到短路的作用，电感器则会阻止高频信号通过，从而达到滤波的目的。
而当输入的信号为低频信号时，电容器则会起到开路的作用，电感器则允许低频信号通过，从而实现信号的传输。
该电路的截止频率可以通过调整电容器和电感器的取值来实现。
一阶LC低通滤波电路广泛应用于音频和射频电路中，是一种简单可靠的滤波器。
- 1 -。
有源低通滤波器电路设计在电子电路中，低通滤波器是一种用于去除高频信号的电路。
其基本原理是通过传递低频信号，而阻碍高频信号。
在本文中，将介绍一种常见的有源低通滤波器电路设计。
下面是一个有源低通滤波器的电路图示：```C(输入)Vin ──────┬─────────────── R───────┬───────────────────── Vout ││└─┬────────────┬──────────┘││││RC││└─┬──────────┘│V-```该电路由一个放大器（非反向放大器）、一个电阻和一个电容组成。
输入信号Vin经过电容C传递到放大器的非反向输入端，并通过电阻R与反馈电容C连接在一起。
放大器的输出端接地，并与电容C一起形成电路的输出Vout。
在非反向放大器中，放大倍数由电阻R2和电阻R1的比值决定。
该电路中的电容C起到了限制高频信号通过的作用。
当信号的频率增加时，电容C的阻抗变小，导致信号更容易通过。
而对于低频信号，电容C的阻抗很高，从而限制了信号的通过。
这样，只有低频信号能够通过电容C，达到去除高频信号的效果。
在设计有源低通滤波器时，需要根据具体的要求来选择适当的放大倍数和截止频率。
截止频率是指滤波器开始阻止高频信号通过的频率。
在这个设计中，可以通过调整电阻R和电容C的数值来实现不同的截止频率。
对于放大器的选择，可以选择一款适合低频应用的放大器，比如运算放大器。
此外，还需要根据电路的输入和输出需求来确定放大倍数的选择。
总之，有源低通滤波器是一种常见的去除高频信号的电路，在许多电子应用中都被广泛使用。
通过适当选择和调整元件的数值，可以实现不同的截止频率和放大倍数的设计。
有源低通滤波器电路
有源低通滤波器电路是一种电子电路，用于滤除高频信号并保留低频信号。
它由一个放大器和一个低通滤波器组成。
该电路被广泛应用于音频放大器、通信电路和信号处理系统中。
有源低通滤波器电路的原理是利用放大器的增益来放大输入信号，并通过低通滤波器将高频信号滤除。
放大器的增益可由放大器电路的设计来确定，而低通滤波器则由电容和电阻来构成。
在有源低通滤波器电路中，放大器通常采用运算放大器（Op-Amp）作为放大器。
这是因为Op-Amp具有高增益、低失真和高输入阻抗的特点，非常适合用于放大器电路。
低通滤波器的设计需要考虑电容和电阻的大小。
电容的大小决定了滤波器的截止频率，而电阻则决定了放大器的增益。
在设计电路时，需要根据需要的截止频率和增益来确定电容和电阻的大小。
有源低通滤波器电路的优点是具有高增益、低失真和良好的滤波效果。
它可以有效地滤除高频噪声和干扰信号，从而保证输出信号的质量。
此外，该电路还具有较小的占用空间和较低的成本，非常适合用于电子设备中。
总之，有源低通滤波器电路是一种非常实用的电子电路，在音频放大器、通信电路和信号处理系统等领域都有广泛应用。
通过正确的设计和优化，它可以有效地滤除高频噪声和干扰信号，从而提高系统的性能和可靠性。
- 1 -。

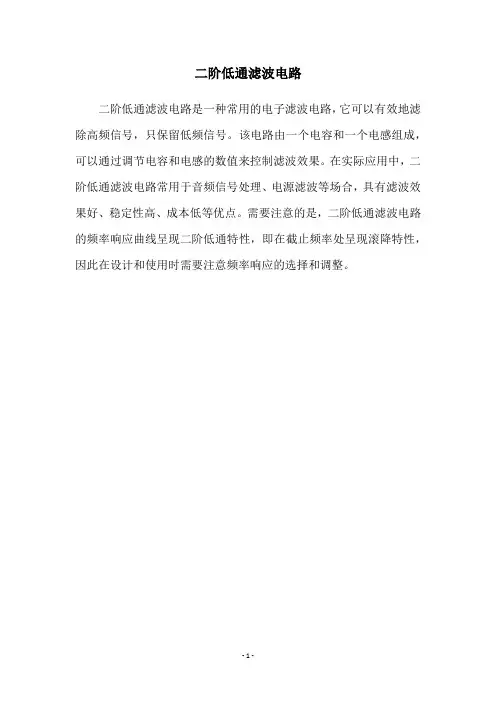

二阶低通滤波电路
二阶低通滤波电路是一种常用的电子滤波电路，它可以有效地滤除高频信号，只保留低频信号。
该电路由一个电容和一个电感组成，可以通过调节电容和电感的数值来控制滤波效果。
在实际应用中，二阶低通滤波电路常用于音频信号处理、电源滤波等场合，具有滤波效果好、稳定性高、成本低等优点。
需要注意的是，二阶低通滤波电路的频率响应曲线呈现二阶低通特性，即在截止频率处呈现滚降特性，因此在设计和使用时需要注意频率响应的选择和调整。
- 1 -。

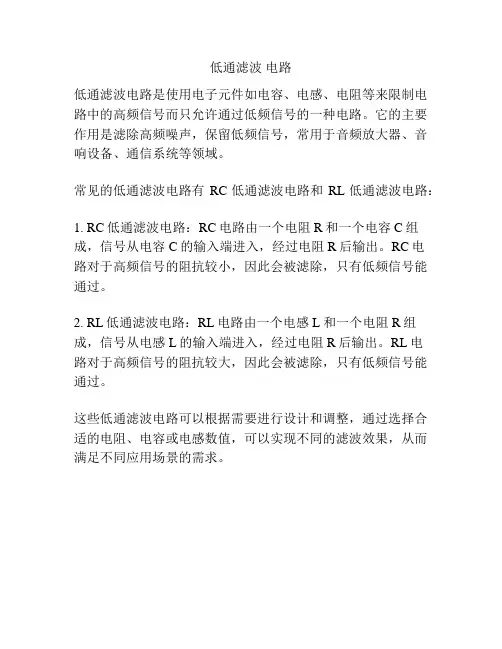

低通滤波电路
低通滤波电路是使用电子元件如电容、电感、电阻等来限制电路中的高频信号而只允许通过低频信号的一种电路。
它的主要作用是滤除高频噪声，保留低频信号，常用于音频放大器、音响设备、通信系统等领域。
常见的低通滤波电路有RC低通滤波电路和RL低通滤波电路：
1. RC低通滤波电路：RC电路由一个电阻R和一个电容C组成，信号从电容C的输入端进入，经过电阻R后输出。
RC电
路对于高频信号的阻抗较小，因此会被滤除，只有低频信号能通过。
2. RL低通滤波电路：RL电路由一个电感L和一个电阻R组成，信号从电感L的输入端进入，经过电阻R后输出。
RL电
路对于高频信号的阻抗较大，因此会被滤除，只有低频信号能通过。
这些低通滤波电路可以根据需要进行设计和调整，通过选择合适的电阻、电容或电感数值，可以实现不同的滤波效果，从而满足不同应用场景的需求。
巴特沃斯低通滤波电路设计：
巴特沃斯低通滤波电路的设计主要包括以下几个步骤：
1.确定系统函数的极点：巴特沃斯滤波器的极点位于Z平面的单位圆上，因此可以通
过选取适当的滤波器阶数和电气参数，使得滤波器的极点位于单位圆上。
2.设计传递函数：根据滤波器的性能要求，如通带增益、阻带增益、过渡带宽度等，
设计出传递函数。
巴特沃斯滤波器的传递函数具有固定的形式，可以通过选取电气参数来调整其性能。
3.实现电路结构：将设计好的传递函数转换为实际电路结构。
根据不同的电路形式，
可以选择不同的电路元件和结构，如运算放大器、RC电路等。
4.参数调整：对电路中的元件参数进行适当调整，以保证滤波器的性能符合设计要求。
参数调整是滤波器设计中非常关键的一步，需要通过实验和仿真反复验证和调整。
5.测试和验证：对设计好的滤波器进行测试和验证，包括频率响应、相位响应、群延
迟等性能指标的测试。
如果测试结果不符合设计要求，需要对电路或参数进行调整。
常用滤波电路
滤波电路是用于去除或减少信号中某些频率分量的电路，主要包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
下面是一些常用的滤波电路及其原理：
一、低通滤波器（Low Pass Filter，LPF）
低通滤波器可以让低于某一频率的分量通过，而高于该频率的分量则被阻断。
在电路中，低通滤波器通常由一个电容和一个电阻组成，它们可以组成RC低通滤波器电路。
二、高通滤波器（High Pass Filter，HPF）
高通滤波器可以让高于某一频率的分量通过，而低于该频率的分量则被阻断。
在电路中，高通滤波器通常由电容和电感组成，它们可以组成RC高通滤波器或者RL高通滤波器电路。
三、带通滤波器（Band Pass Filter，BPF）
带通滤波器可以让指定的频率范围内的信号通过，而高于或低于该范围的信号被阻断。
在电路中，带通滤波器通常由一个并联的RLC电路组成。
四、带阻滤波器（Band Stop Filter，BSF）
带阻滤波器也被称为陷波滤波器，可以使指定的频率范
围内的信号被阻断，而高于或低于该范围的信号通过。
在电路中，带阻滤波器通常由一个串联的LC电路组成。
以上是一些常用的滤波电路，它们都有着不同的特点和适用范围。
在实际应用中，可以根据需要选择相应的滤波器进行设计。
一、低通滤波器的电路原理分析和计算
1）起源
感量，这就必然增加电感元件的体积，重量与成本。
这种矛盾在低频时尤为突出。
为了解决这一矛盾，五十年代有人提出用由电阻、电容与晶体管组成的有源网络替代电感元件，由此产生了用有源元件和无源元件(一般是R和C)共同组成的电滤波器，称为有源滤波器。
六十年代末由分立元件组成的有源滤波器得到应用。
七十年代以来，由薄膜电容、薄膜电阻和硅集成电路运算放大器构成的薄膜混合集成电路提供了大量质优价廉的小型和微型有源RC滤波器。
集成电路技术的出现和迅速发展给有源滤波器赋予巨大的生命力。
集成电路有源滤波器不但从根本上克服了R、L、C无源滤波器在低频时存在的体积和重量上的严重问题，而且成本低、质量可靠及寄生影响小。
和无源滤波器相比，它的设计和调整过程较简便，此外还能提供增益。
当然，有源滤波器也有如下缺点：
1．由于有源元件固有的带宽限制，使绝大多数有源滤波器仅限于音频范围(f≤20KHZ)内应用，而无源滤波器没有这种上界频率限制，适用的频率范围可高达500MHZ。
2．生产工艺和环境变化所造成的元件偏差对有源滤波器的影响较大。
3．有源元件要消耗功率。
尽管如此，在声频(f≤4KHZ)范围内有源滤波器在经济和性能上要比无源滤波器优越得多，因此在世界各国先进的电话通信系统中得到极其广泛的应用。
2）电路原理讲解及其原理图
在本次试验中设计一个有源低通滤波器，截止频率f
C =1kHz,通带电压放大倍数：A
uo
=2,在f =
10f
c
时，要求幅度衰减大于30dB
3）压控电压源二阶低通滤波电路计算
电路如图1所示。
其传输函数为：
21212
2121
12
2
12111)1(111)(R R C C s C R A C R C R s R R C C A s A uo uo
u +⎪⎪⎭
⎫ ⎝⎛-+++=
2
2
2
c
c c
uo s Q
s A ωωω++
=
其归一化的传输函数： 1
1)(2
++
=
L L uo L u s Q
s A s A
其中： c
L s
s ω=
，Q 为品质因数
通带内的电压放大倍数： 3
41R R A uo +
=
滤波器的截止角频率：c c f C C R R πω21
2
121==
2
21
21
11)
1(11C R A C R C R Q
uo c -++
=
ω
为了减少输入偏置电流及其漂移对电路的影响，应使：
4321//R R R R =+
将上述方程与3
41R R A uo +
= 联立求解，可得：
)(214R R A R f +=
1
43-=
f A R R
为了使运放输入端对地电阻平衡,在求解电路参数时,还要外加一个等式R1+R2=R3//R 。
若在
给定有源二阶低通滤波器的截止频率为fc=2kHz ，电压增益为Av=2，品质因素为Q=0.707 的情况
下，选择集成运放的型号为μA741，并取电容C
=0.01μF ，然后将C=0.01μF ，Q=0.707，Av=2，Fc=2kHz 已知条件代入上述求出的性能参数方程和R1+R2=R3//R4，表达式就构成了四元三次方程组。
解该方程组得电路参数为R1=5.63K Ω,R2=11.25K Ω R3=R4=33.76K Ω，C1=C=0.01μF
二、仿真验证设计结果
在Multisim 10软件下仿真的波形图：
图2 输入输出信号波形
幅频特性曲线：
图3 幅频特性曲线
本次试验要求的截止频率f
C =1kHz，在f = 10f
c
时，要求幅度衰减大于30dB，根据仿真
的数据可知基本上符合。
三、设计总结与心得体会
在做实验前,一定要将课本上的知识吃透,因为这是做实验的基础,否则,在老师讲解时就会听不懂,这将使你在做实验时的难度加大,浪费做实验的宝贵时间.做实验时,一定要亲力亲为,务
必要将每个步骤,每个细节弄清楚,弄明白,实验后,还要复习,思考,这样,你的印象才深刻,记得才牢固,否则,过后不久你就会忘得一干二净,这还不如不做.老师将一些课本上没有的知识教给我们,拓宽我们的眼界,使我们认识到这门课程在生活中的应用是那么的广泛.
通过这次测试技术的实验,使我学到了不少实用的知识,更重要的是,做实验的过程,思考问题的方法,这与做其他的实验是通用的,真正使我们受益匪浅.
在实验的过程中我们要培养自己的独立分析问题，和解决问题的能力。
培养这种能力的前题是你对每次实验的态度。
如果你在实验这方面很随便，抱着等老师教你怎么做，拿同学的报告去抄，尽管你的成绩会很高，但对将来工作是不利的。
比如在做回转机构实验中，经老师检查，我们的时域图波形不太合要求，我首先是改变振动的加速度，发现不行，再改变采样频率及采样点数，发现有所改善，然后不断提高逼近，最后解决问题，兴奋异常。
在写实验报告，对于思考题，有很多不懂，于是去问老师，老师的启发了我，其实答案早就摆在报告中的公式，电路图中，自己要学会思考。
在以后的学习中，我们会不断的摸索，不断实践，更好的利用各种手段帮助我们提高，使我们更好的理解所学的知识，弥补实践的不足，由理论联系到实际，深入了解科学的奥秘，真正的把知识吸收为自己的东西，以达到学以致用的目的。
四、参考文献
[1] 《高频电路设计与制作》，何中庸译，科学出版社
[2] 《模拟电子线路》Ⅱ，谢沅清主编，成都电子科大
[3] 《高频电子线路》第三版，张肃文主编，高教出版社
[4] 《高频电子线路辅导》，曾兴雯陈健刘乃安主编，西安电子科大出版社
[5]模拟电子技术基础（第四版）童诗白高等教育出版社
[6]RC有源滤波器（专题译丛）天津邮政。
