第六节生物接触氧化法一、概述生物接触氧化法的处理构筑物是浸没曝气式生物滤鸺，也称生物接触氧化池。
其基本流程包括:初次沉淀池→生物接触氧化池→二次沉淀池。
生物接触氧化池内设置填料，填料淹没在废水中，填料上长满生物膜，废水与生物膜接触过程中，水中的有机物被微生物吸附、氧化分解和转化为新的生物膜。
从填料上脱落的生物膜，随水流到二沉池后被去除，废水得到净化。
在接触氧化池中，微生物所需要的氧气来自水中，而废水则自鼓人的空气不断补充失去的溶解氧。
空气是通过设在池底的布气系统供给。
图13-33集中布气式浸没曝气生物滤池示意图生物接触氧化法具有下列特点：(1) 由于填料的比表面积大，池内的充氧条件良好。
生物接触氧化池内单位容积的生物固体量高于活性污泥法曝气池及普通生物滤池，因此，生物接触氧化池具有较高的容积负荷；(2) 生物接触氧化法不需要污泥回流，也就不存在污泥膨胀问题，运行管理简便；(3) 由于生物固体量多，水流又属完全混合型，因此生物接触氧化池对水质水量的骤变有较强的适应能力；(4) 生物接触氧化池有机容积负荷较高时，其F/M保持在较低水平，污泥产量较低。
二、生物接触氧化池的构造图13—34为接触氧化池构造示意图。
图13-34接触氧化池构造示意图接触氧化池的主要组成部分有池体、填料和布水布气装置。
板状填料蜂窝状填料图13-35填料1) 池体反应器池体的作用是接受被处理废水，在池内的固定部位充填填料，设置曝气系统；为微生物创造适宜的环境条件；强化有机污染物的降解反应，排放处理水及污泥。
反应器的结构形状，在表面上可为圆形，方形和矩形，表面尺寸以满足配水布气均匀，便于填料充填和便于维护管理等要求确定，并应尽量考虑与前处理构筑物及二沉池的表面形式相协调，以降低水头损失。
反应器的高度则由填料层、配水层、布气层、填料层上的稳定水层高度及保护高度而定。
同时也要考虑曝气系统的压力以及水泵的提升高度等因素。
在一般情况下。
填料层高度介于2.0～3.5m之间，多采用3．Om，池底部曝气布气层高度取值0．6～0.7m，填料上稳定水层高0.5～0.6m，反应器总高度介于4.5～5.Om左右。
第六节生物接触氧化法一、概述生物接触氧化法的处理构筑物是浸没曝气式生物滤鸺，也称生物接触氧化池。
其基本流程包括:初次沉淀池→生物接触氧化池→二次沉淀池。
生物接触氧化池内设置填料，填料淹没在废水中，填料上长满生物膜，废水与生物膜接触过程中，水中的有机物被微生物吸附、氧化分解和转化为新的生物膜。
从填料上脱落的生物膜，随水流到二沉池后被去除，废水得到净化。
在接触氧化池中，微生物所需要的氧气来自水中，而废水则自鼓人的空气不断补充失去的溶解氧。
空气是通过设在池底的布气系统供给。
图13-33集中布气式浸没曝气生物滤池示意图生物接触氧化法具有下列特点：(1) 由于填料的比表面积大，池内的充氧条件良好。
生物接触氧化池内单位容积的生物固体量高于活性污泥法曝气池及普通生物滤池，因此，生物接触氧化池具有较高的容积负荷；(2) 生物接触氧化法不需要污泥回流，也就不存在污泥膨胀问题，运行管理简便；(3) 由于生物固体量多，水流又属完全混合型，因此生物接触氧化池对水质水量的骤变有较强的适应能力；(4) 生物接触氧化池有机容积负荷较高时，其F/M保持在较低水平，污泥产量较低。
二、生物接触氧化池的构造图13—34为接触氧化池构造示意图。
图13-34接触氧化池构造示意图接触氧化池的主要组成部分有池体、填料和布水布气装置。
板状填料蜂窝状填料图13-35填料1) 池体反应器池体的作用是接受被处理废水，在池内的固定部位充填填料，设置曝气系统；为微生物创造适宜的环境条件；强化有机污染物的降解反应，排放处理水及污泥。
反应器的结构形状，在表面上可为圆形，方形和矩形，表面尺寸以满足配水布气均匀，便于填料充填和便于维护管理等要求确定，并应尽量考虑与前处理构筑物及二沉池的表面形式相协调，以降低水头损失。
反应器的高度则由填料层、配水层、布气层、填料层上的稳定水层高度及保护高度而定。
同时也要考虑曝气系统的压力以及水泵的提升高度等因素。
在一般情况下。
填料层高度介于2.0～3.5m之间，多采用3．Om，池底部曝气布气层高度取值0．6～0.7m，填料上稳定水层高0.5～0.6m，反应器总高度介于4.5～5.Om左右。
《生物接触氧化》课件一、教学内容本节课我们将探讨《生物接触氧化》的相关内容。
该部分内容出自教材第十章第三节，详细内容包括生物接触氧化技术的原理、应用范围、工艺流程及其在环境保护和水处理方面的重要性。
二、教学目标1. 理解生物接触氧化的基本原理及其在环保和水处理领域的应用。
2. 掌握生物接触氧化工艺流程中的关键环节和操作要点。
3. 能够分析生物接触氧化技术在实践中的应用案例，提高解决实际问题的能力。
三、教学难点与重点教学难点：生物接触氧化技术的原理和工艺流程。
教学重点：生物接触氧化技术在环境保护和水处理中的应用。
四、教具与学具准备1. 教具：多媒体课件、黑板、粉笔。
五、教学过程1. 实践情景引入（5分钟）利用多媒体展示实际生活中的污水处理场景，引导学生思考如何解决这些问题。
2. 原理讲解（10分钟）详细讲解生物接触氧化的基本原理，通过图示和实例，使学生更好地理解。
3. 工艺流程介绍（15分钟）分析生物接触氧化工艺流程的各个环节，强调操作要点。
4. 例题讲解（15分钟）通过典型例题，讲解生物接触氧化技术在实践中的应用。
5. 随堂练习（10分钟）出具有针对性的练习题，巩固所学内容。
6. 互动环节（5分钟）邀请学生分享学习心得，解答同学们的疑问。
六、板书设计1. 生物接触氧化基本原理2. 生物接触氧化工艺流程3. 生物接触氧化技术应用案例七、作业设计1. 作业题目：（1）简述生物接触氧化的基本原理。
（2）分析生物接触氧化工艺流程中的关键环节。
（3）举例说明生物接触氧化技术在环保和水处理领域的应用。
2. 答案：（1）生物接触氧化是利用微生物在氧气的作用下，将有机物氧化分解为二氧化碳和水，从而实现污染物的去除。
（2）关键环节包括：预处理、生化处理、沉淀、过滤等。
（3）应用案例：城市污水处理、工业废水处理、农村生活污水处理等。
八、课后反思及拓展延伸1. 反思：本节课的教学效果如何？学生是否掌握了生物接触氧化技术的基本原理和应用？2. 拓展延伸：鼓励学生深入了解生物接触氧化技术的最新研究动态，关注其在实际工程中的应用。
接触氧化法
生物接触氧化法是种好氧生物膜污水处理方法，由填料、曝气装置、及池体组成。
在有氧条件下，污水与固着在填料表面的生物膜充分接触，通过生物降解去除污水中有机物等，多用于工业废水。
一、工作原理

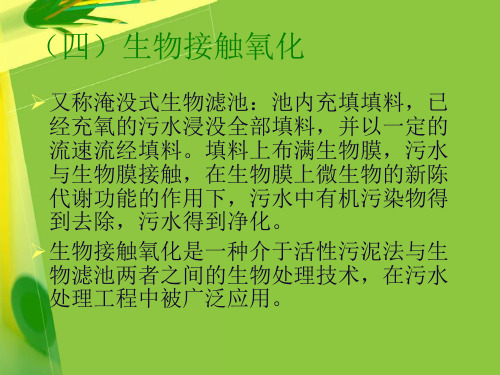

生物接触氧化处理技术是在池内充填填料（组合填料），充氧的污水将填料全部浸没，并以一定的流速流经填料。
而填料上布满生物膜，污水与生物膜接触，在生物膜上微生物的新陈代谢功能的作用下，污水中污染物被去除，实现净化过程。
接触氧化池通过底部曝气，在填料上产生上向流，生物膜受到气流的冲击、搅动，加速脱落、更新，使生物膜经常保持较高的活性，而且能够避免堵塞现象的产生。
同时，上升气流不断地与填料撞击，使气泡反复切割，粒径减小，增加气泡与污水的接触面积，提高了氧的转移率。
三、进水要求
1、进水COD超过2000mg/l时，应在前端增加厌氧工艺，B/C过低时，可考前段增加水解酸化工艺段以改善其可生化性；
2、含油量不大于50mg/l，否则应设置隔油池，或气浮池等预处理工艺段；
3、SS要求不大于500mg/l，否则应增加预处理单元，如混凝沉淀，气浮等。
四、参数设置
1、根据水量设计，可以根据填料体积按容积负荷计算，也可以经验采用水力负荷，上图中为某PCB废水，其水力负荷：1m3/（m2•h），生活污水水力负荷可以达到：5m3/（m2•h）；
2、填料层高一般为3m，根据布水/曝气方式不同，池体总在4.5-6.5m之间；
3、DO值一般维持在2.5-3.5mg/l，一些工业废水甚至能达到
4.5mg/l；。
