汽机本体结构及专业基础知识

汽机培训资料汽机培训资料由于本公司⼈员流动率⽐较⼤，往往⼀年都要培训⼏⼗号⼈，特制订本培训内容以供新员⼯学习参考，本培训教材原理部分均是引⽤多本热⼒发电⼚书籍，操作部分为⾃⼰编写，如有错误地⽅请⼤家多多指教。

经过多次的实践，证明本培训教材确实适合新员⼯培训，特别是刚⾛出校门的学员。

⽬录第⼀章汽机理论基础知识⼀. 汽机专业基础知识⼆. 汽轮机本体知识三. 汽轮机的辅助设备四. 汽轮机的运⾏知识介绍第⼆章汽机⼯段操作第⼀节辅机启停的操作步骤(⼀) 减温减压装置的投⼊步骤(⼆) 调速给⽔泵的启动、停⽌(三) 给⽔泵的启动、停⽌、切换(四) 凝结⽔泵的启动、停⽌、切换(五) 凝汽器的半侧停运及恢复(六) ⽔环真空泵的启动、停⽌、切换(七) 低加的解列与投⽤(⼋) ⾼加的解列与投⽤(九) 冷油器的切换第⼆节汽轮机的启动与停⽌（⼀）冷态启动与热态启动（⼆）停机第三章汽机本体的试验步骤⼀. OPC超速实验⼆. 真空严密性实验三. 注油实验四. 电超速实验五. 主汽门活动实验六. 调门活动性实验七. 机械超速实验第四章事故处理第⼀节典型事故的现象及其处理（⼀）真空下降的原因有哪些? （⼆）凝汽器⽔位升⾼的原因有哪些? （三）循环⽔中断（四）油系统漏油（五）油泵故障（六）⽔冲击（七）轴向位移增⼤（⼋）超速（九）⼚⽤电中断（⼗）发电机着⽕（⼗⼀）差胀、绝对膨胀异常第⼆节CC60/8.83/3.73-1.27汽轮机组重⼤事故的处理过程（⼀）4.26真空低停机事故（⼆）4.29转速探头失效事故（三）5.4后汽缸满⽔事故（四）5.5差胀⼤停机事故（五）6.29⼚⽤电中断事故（六）7.20低真空重⼤事故报告（七）8.26停机事故（⼋）9.6低真空停机事故报告（⼗）9.29降负荷事故（九）9.20轴加满⽔事故第五章联锁第⼀节联锁图表第⼆节联锁保护整定值第六章岗位安规第⼀节防⽌⽕灾事故的发⽣第⼆节防⽌误操作事故的放⽣第三节防⽌压⼒容器爆破事故第四节防⽌汽机超速和轴系断裂事故。

第一章600WM汽轮机低压缸及发电机结构简介一、汽轮机热力系统得工作原理1、汽水流程:再热后得蒸汽从机组两侧得两个中压再热主汽调节联合阀及四根中压导汽管从中部进入分流得中压缸,经过正反各9 级反动式压力级后,从中压缸上部四角得4 个排汽口排出,合并成两根连通管,分别进入Ⅰ号、Ⅱ号2个低压缸。

低压缸为双分流结构,蒸汽从中部流入,经过正反向各7 级反动式压力级后,从2个排汽口向下排入凝汽器。

排入凝汽器得乏汽在凝汽器内凝结成凝结水,由凝结水泵升压后经化学精处理装置、汽封冷却器、四台低压加热器,最后进入除氧器,除氧水由给水泵升压后经三台高压加热器进入锅炉省煤器,构成热力循环。

二、汽轮机本体缸体得常规设计低压汽缸为三层缸结构,能够节省优质钢材,缩短启动时间。

汽机各转子均为无中心孔转子,采用刚性联接,,提高了转子得寿命及启动速度。

#1 低压转子得前轴承采用两瓦块可倾瓦轴承,这种轴承不仅有良好得自位性能,而且能承受较大得载荷,运行稳定。

低压转子得另外三个轴承为圆筒轴承,能承受更大得负荷。

三、岱海电厂得设备配置及选型汽轮机有两个双流得低压缸;通流级数为28级。

低压汽缸为三层缸结构,能够节省优质钢材,缩短启动时间。

汽机各转子均为无中心孔转子,采用刚性联接,提高了转子得寿命及启动速度。

低压缸设有四个径向支持轴承。

#1 低压缸得前轴承采用两瓦块可倾瓦轴承,这种轴承不仅有良好得自位性能,而且能承受较大得载荷,运行稳定。

低压转子得另外三个轴承为圆筒轴承,能承受更大得负荷。

汽轮机低压缸有4级抽汽,分别用于向4 台低压加热器提供加热汽源。

N600-16、7/538/538汽轮机采用一次中间再热,其优点就是提高机组得热效率,在同样得初参数条件下,再热机组一般比非再热机组得热效率提高4%左右,而且由于末级蒸汽温度较非再热机组大大降低,因此,对防止汽轮机组低压末级叶片水蚀特别有利。

但就是中间再热式机组得热力系统比较复杂。

汽轮机额定基本参数型号 N600-16、7/538/538铭牌出力 603、7MW结构形式亚临界、一次中间再热、单轴、四缸、四排汽、反动式、冷凝式主汽压力 16、7MPa主汽温度 538℃再热汽压力 3、194MPa再热汽温度 538℃背压 11、8kPa(a)冷却水温 18℃给水温度 278、2℃转速 3000r/min旋转方向从汽轮机端向发电机端瞧为顺时针汽轮机抽汽级数 8级通流级数 58级高压部分级数 I+11级,叶片全部由围带固定中压部分级数 2×9级,叶片全部由围带固定低压部分级数 2×2×7级,其中前5级叶片由围带固定;次末级叶片为自由叶片;末级叶片由两道拉筋分组固定,为防水蚀叶片。

汽轮机发电机本体结构及功能一、发电机结构及功能氢冷发电机在本体上主要由定子和转子两大部分组成,在附属系统上主要有励磁系统、冷却系统、密封油系统和氢气系统。

二、发电机定子定子由机座、铁芯、定子绕组、端盖等部分组成。

1、机座及端盖定子机座为中段机座和两端端罩组成的三段式组合结构，中间段与铁芯长度相近。

沿轴向布置的环形板既是铁芯的支撑件，也是风区隔板，隔板间有圆形风管。

两端端罩罩住定子线圈端部，4个卧式冷却器置于两端罩顶部的冷却器罩内。

三段式机座之间用螺栓把合，各接合面处除用橡胶圆条密封外，还用气密罩封焊，端罩两侧下部设有排水法兰，接液位信号器，冷却器漏水可及时报警。

整个机座按防爆要求设计，具有足够的强度和良好的气密性，经受1.0兆帕30分钟的水压试验和4×105帕气密试验。

2、机座的作用：主要是支持和固定铁芯绕组。

如果用端盖轴承，它还要承受转子的重量和电磁力以及分配冷却气流力矩。

（特别是在发电机出口短路后要承受10倍以上的短路力矩的作用），除此以外，还要防止漏氢和承受住氢气的爆炸力。

3、定子弹性支撑：为了减少发电机运行时定子铁芯所产生的双倍频的振动对发电机基础的影响，铁芯与机座之间采用轴向组合式弹性定位筋作为隔振结构。

两个主要振动源：一是铁芯振动，其振动频率为二倍频100HZ。

这因为在二极发电机中，由于发电机转子磁场的影响，机座和定子铁芯将受到100HZ的交变电磁力的作用，并使定子铁芯变成一个不断变化的椭圆，使机座发生倍频振动。

二是转子振动，这通常只发生在轴承与端盖合成一体的发电机上，它起因于转子的各种不平衡，其频率为50HZ，即转子的机械旋转频率。

所以说机座都是为高强度优质钢板焊接而成。

4、端盖：端盖是发电机密封的一个组成部分，它分为内端盖和外端盖，为了安装，检修，拆装方便，一般端盖由上下两半构成。

外端盖采用钢板焊接而成，内端盖由铝合金或玻璃钢板压铸而成。

外端盖的作用：密封、支承（转子）、防爆的作用。

史上最全汽轮机相关知识一、认识汽机专业1、汽机专业的任务用锅炉送来的蒸汽，维持汽轮机转速（未并网）或负荷（并网），将做完工的乏汽凝结成水，利用抽汽加热后再送回锅炉。

2、汽机专业的系统（1）汽轮机本体：将蒸汽的热能转换成机械能，维持高速旋转。

（2）辅助系统：汽轮机旋转所必须的支持系统；为了提高热效率而设置的回热系统(把水加热后再送回锅炉)；辅机、发电机冷却系统。

二、汽机主系统三、汽轮机本体1、汽轮机本体：转子——叶轮、叶片静止部分：隔板、喷嘴、汽缸、其他：汽封、轴瓦为达到应有的功率，有若干级2、汽轮机本体的间隙问题小结：u 动静间隙太大,蒸汽不做功漏掉,不经济,汽轮机将热能转化为机械能的效率降低,也即每发一度电所耗的热能（热耗），所需的蒸汽（汽耗）增加。

u 动静间隙太小,容易发生动静摩擦，产生机组振动，严重时造成汽轮机汽封、大轴、叶片损坏事故。

u 既要经济性又要安全性，间隙控制在一定范围内（几十微米）u ——汽轮机是精密设备，必须防止动静接触（防碰磨），发生碰磨时，反应碰磨的保护（振动、轴向位移、差胀）动作，跳机3、汽轮机汽封：u 汽封：尽量减少漏汽，提高热效率u 轴封：防止缸内蒸汽外泄，防止外部空气进入缸内。

u 轴封供汽不能中断4、轴瓦：通入润滑油，在一定转速下轴瓦和轴颈之间形成稳定油膜，实现油摩擦。

汽轮机运行中任何情况下都不能断油。

四、汽轮机的控制、安保系统：控制汽轮机的负荷（转速），发生事故时停机。

（1）高主、中主门的控制示意图（2）高、中压调门控制示意图（3）AST控制油（4）OPC油五、关于汽轮机本体的保护1、超速保护:103%超速:因电网原因机组甩负荷，汽轮机转速超3090r/min，关闭高、中调门，待转速降到3000r/min以下时，重新打开各调门，如转速又超3090r/min，会再动作。

防止出现更高的超速。

110%超速:DEH、TSI、ETS三套,动作于AST电磁阀，跳机。

机械超速，动作后卸掉隔膜阀上油压，再卸掉AST油压停机。

汽轮机技术知识整理(详细完整版)一、汽轮机概述汽轮机是一种将热能转换为机械能的热力发动机，广泛应用于发电、工业驱动等领域。

汽轮机的工作原理是通过燃料燃烧产生高温高压的蒸汽，蒸汽在汽轮机中膨胀做功，推动汽轮机转子旋转，进而驱动发电机或其他机械设备。

二、汽轮机主要部件1. 汽轮机本体：汽轮机本体是汽轮机的核心部分，包括转子、叶片、汽封等。

转子是汽轮机的旋转部分，叶片是汽轮机做功的关键部件，汽封则是用来密封汽轮机内部空间，防止蒸汽泄漏。

2. 蒸汽发生系统：蒸汽发生系统负责产生汽轮机所需的高温高压蒸汽，包括锅炉、过热器、再热器等设备。

3. 调速系统：调速系统负责调节汽轮机的转速，包括调速器、油泵、油马达等设备。

4. 冷凝系统：冷凝系统负责将汽轮机排出的乏汽冷凝成水，以便循环利用，包括冷凝器、水泵等设备。

三、汽轮机工作原理1. 蒸汽发生：燃料在锅炉中燃烧，产生高温高压的蒸汽。

2. 蒸汽膨胀：蒸汽进入汽轮机，在汽轮机中膨胀做功，推动汽轮机转子旋转。

3. 机械能输出：汽轮机转子旋转，通过联轴器将机械能传递给发电机或其他机械设备。

4. 冷凝：汽轮机排出的乏汽进入冷凝器，被冷却水冷凝成水，以便循环利用。

四、汽轮机维护与保养1. 定期检查：定期检查汽轮机各部件的工作状态，发现问题及时处理。

2. 润滑保养：定期对汽轮机进行润滑保养，保证各部件的运行顺畅。

3. 清洁保养：定期对汽轮机进行清洁保养，保持汽轮机的卫生状况。

4. 预防性维护：根据汽轮机的运行情况，进行预防性维护，延长汽轮机的使用寿命。

五、汽轮机的类型1. 按照工作压力分类：有低压汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、亚临界压力汽轮机和超临界压力汽轮机等。

2. 按照热力循环分类：有朗肯循环汽轮机、再热循环汽轮机和热电循环汽轮机等。

3. 按照结构形式分类：有单缸汽轮机、双缸汽轮机、多缸汽轮机等。

六、汽轮机的发展趋势1. 高参数化：随着科技的进步，汽轮机的参数越来越高，热效率也越来越高。

汽轮机设备构造原理知识1、汽轮机本体，汽轮机包括汽轮机本体，调节、保安系统及辅助设备三大部分。

蒸汽轮机本体包括：(1)静体（固定部位）——汽缸、喷嘴、隔板、汽封等。

(2)转子（转动部分）——轴、叶轮、叶片等。

(3)轴承（支承部分）——径向和止推。

2、汽缸(1)汽缸的组成：汽缸是汽轮机的外壳，汽轮机本体的主要零部件几乎包含在汽缸内。

汽缸内部装有喷嘴室、喷嘴、隔板、隔板套和汽封等零部件。

汽缸外部装有调节汽阀及进汽、排汽和回热抽汽管道等。

(2)汽缸作用：汽缸是汽轮机的外壳。

其作用是将汽轮机的通流部分与大气隔开，形成封闭的汽室，保证蒸汽在汽轮机内完成其能量转换过程。

3、汽缸内部构件(1)喷嘴、隔板。

喷嘴和隔板的作用和特点：喷嘴是组成汽轮机的主要部件之一。

它的作用是把蒸汽的热能转变为高速汽流的动能，使高速汽流以一定的方向从喷嘴喷出，进入动叶栅，推动叶轮旋转做功。

隔板由外缘，喷嘴和板体三部分组成，为便于安装，隔板一般都做成对分的，上半隔板装在汽缸上盖内，下半隔板装在下汽缸内。

第一级喷嘴直接安装在汽缸高压端专门的喷嘴室上。

第二级及以后各级喷嘴安装在各级隔板上，隔板用来安装喷嘴，并将各级叶轮分隔开。

冲动式汽轮机每一级由一个隔板和一个叶轮组成。

冲动式汽轮机的隔板可分为焊接隔板和铸造隔板。

反动式汽轮机不采用隔板式结构，各级喷嘴片（也叫静叶栅）直接安装在汽缸上。

(2)汽封1)汽轮机汽缸两端轴孔处与转轴间有一定间隙，这样在工作时，汽缸内进汽端将发生高压蒸汽大量外漏，进入前轴承箱污染润滑油。

此外凝汽式汽轮机的排汽压力在0.05公斤/厘米2（绝对）左右，即排汽端处于高真空状态，这样大气中的空气将沿边后轴孔大量漏入排汽管和凝汽器，就会破坏汽轮机的真空。

因此为了减少高压端的向外漏汽和排汽端往里漏空气，要求在汽缸两端轴孔处配备气封。

2)汽封的作用。

汽轮机通汽部分的动静部分之间，为了防止碰擦，必须留有一定的间隙。

而间隙的存在必将导致漏汽，使汽轮机的经济性下降。

汽轮机系统知识大全一、认识汽机专业：1、汽机专业的任务：用锅炉送来的蒸汽，维持汽轮机转速（未并网）或负荷（并网），将做完工的乏汽凝结成水，利用抽汽加热后再送回锅炉。

2、汽机专业的系统：（1）汽轮机本体：将蒸汽的热能转换成机械能，维持高速旋转。

（2）辅助系统：汽轮机旋转所必须的支持系统；为了提高热效率而设置的回热系统(把水加热后再送回锅炉)；辅机、发电机冷却系统。

二、汽机主系统：汽机热力系统简图三、汽轮机本体：1、汽轮机本体：转子——叶轮、叶片，静止部分：隔板、喷嘴、汽缸，其他：汽封、轴瓦。

汽轮机本体结构详解图：汽轮机本体主要由转子、静子、轴承及轴承箱、盘车装置四大部分构成，如下图：转子:汽轮机通流中的转动部分,由主轴、叶轮、叶片、联轴器等主要零部件组成，转子工作时，作高速旋转，除了要转换能量，传送扭矩外，还要承受动叶片和主轴上各零件质量所产生的离心力，各部温差引起的热应力，所以转子是汽轮机中极为重要的部件之一，结构详解图如下：汽轮机各转子之间以及汽轮机转子与发电机转子之间均采用联轴器连接，用以传递扭矩和轴向力，联轴器结构图如下：静子: 汽轮机通流中的静止部分及汽轮机的外壳部分,由汽缸、隔板及隔板套、进汽部分、排汽部分、汽封和轴封等主要零部件组成，结构详解图如下：其中，气缸是汽轮机的外壳，内部装有喷嘴室、喷嘴、隔板、隔板套和汽封等零部件，外部装有调节汽阀及进汽、排汽和回热抽汽管道等，作用是将汽轮机的通流部分与大气隔开，形成封闭的汽室，保证蒸汽在汽轮机内完成其能量转换过程，汽轮机气缸结构图如下：汽轮机有静子和转子两大部分，运行时转子高速旋转．静子固定，因此转子和静子之间必须保持一定的间隙，才能不使相互碰磨。

蒸汽流过汽轮机各级工作时，压力、温度逐级下降，在隔板两侧存在着压差。

当动叶有反动度时，动叶片前后也存在着压差。

蒸汽除了绝大部分从导叶、动叶的通道中流过作功外，一小部分将会从各处间隙中流过而不作功，成为一种损失，降低了汽轮机的效率。

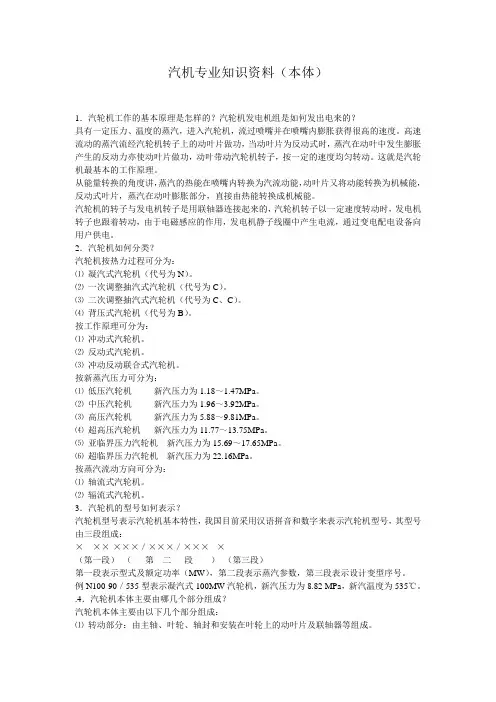

汽机专业知识资料（本体）1．汽轮机工作的基本原理是怎样的？汽轮机发电机组是如何发出电来的？具有一定压力、温度的蒸汽，进入汽轮机，流过喷嘴并在喷嘴内膨胀获得很高的速度。

高速流动的蒸汽流经汽轮机转子上的动叶片做功，当动叶片为反动式时，蒸汽在动叶中发生膨胀产生的反动力亦使动叶片做功，动叶带动汽轮机转子，按一定的速度均匀转动。

这就是汽轮机最基本的工作原理。

从能量转换的角度讲，蒸汽的热能在喷嘴内转换为汽流动能，动叶片又将动能转换为机械能，反动式叶片，蒸汽在动叶膨胀部分，直接由热能转换成机械能。

汽轮机的转子与发电机转子是用联轴器连接起来的，汽轮机转子以一定速度转动时，发电机转子也跟着转动，由于电磁感应的作用，发电机静子线圈中产生电流，通过变电配电设备向用户供电。

2．汽轮机如何分类？汽轮机按热力过程可分为：⑴凝汽式汽轮机（代号为N）。

⑵一次调整抽汽式汽轮机（代号为C）。

⑶二次调整抽汽式汽轮机（代号为C、C）。

⑷背压式汽轮机（代号为B）。

按工作原理可分为：⑴冲动式汽轮机。

⑵反动式汽轮机。

⑶冲动反动联合式汽轮机。

按新蒸汽压力可分为：⑴低压汽轮机新汽压力为1.18～1.47MPa。

⑵中压汽轮机新汽压力为1.96～3.92MPa。

⑶高压汽轮机新汽压力为5.88～9.81MPa。

⑷超高压汽轮机新汽压力为11.77～13.75MPa。

⑸亚临界压力汽轮机新汽压力为15.69～17.65MPa。

⑹超临界压力汽轮机新汽压力为22.16MPa。

按蒸汽流动方向可分为：⑴轴流式汽轮机。

⑵辐流式汽轮机。

3．汽轮机的型号如何表示？汽轮机型号表示汽轮机基本特性，我国目前采用汉语拼音和数字来表示汽轮机型号，其型号由三段组成：×××-×××／×××／×××- ×（第一段）（第二段）（第三段）第一段表示型式及额定功率（MW），第二段表示蒸汽参数，第三段表示设计变型序号。
