框架隐框玻璃幕墙转角部位构造对比分析

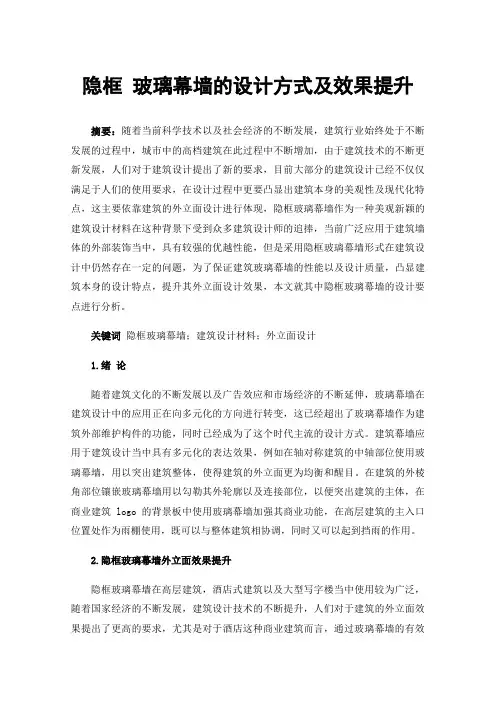

隐框玻璃幕墙的设计方式及效果提升摘要：随着当前科学技术以及社会经济的不断发展，建筑行业始终处于不断发展的过程中，城市中的高档建筑在此过程中不断增加，由于建筑技术的不断更新发展，人们对于建筑设计提出了新的要求，目前大部分的建筑设计已经不仅仅满足于人们的使用要求，在设计过程中更要凸显出建筑本身的美观性及现代化特点，这主要依靠建筑的外立面设计进行体现，隐框玻璃幕墙作为一种美观新颖的建筑设计材料在这种背景下受到众多建筑设计师的追捧，当前广泛应用于建筑墙体的外部装饰当中，具有较强的优越性能，但是采用隐框玻璃幕墙形式在建筑设计中仍然存在一定的问题，为了保证建筑玻璃幕墙的性能以及设计质量，凸显建筑本身的设计特点，提升其外立面设计效果，本文就其中隐框玻璃幕墙的设计要点进行分析。

关键词隐框玻璃幕墙；建筑设计材料；外立面设计1.绪论随着建筑文化的不断发展以及广告效应和市场经济的不断延伸，玻璃幕墙在建筑设计中的应用正在向多元化的方向进行转变，这已经超出了玻璃幕墙作为建筑外部维护构件的功能，同时已经成为了这个时代主流的设计方式。

建筑幕墙应用于建筑设计当中具有多元化的表达效果，例如在轴对称建筑的中轴部位使用玻璃幕墙，用以突出建筑整体，使得建筑的外立面更为均衡和醒目。

在建筑的外棱角部位镶嵌玻璃幕墙用以勾勒其外轮廓以及连接部位，以便突出建筑的主体，在商业建筑logo的背景板中使用玻璃幕墙加强其商业功能，在高层建筑的主入口位置处作为雨棚使用，既可以与整体建筑相协调，同时又可以起到挡雨的作用。

2.隐框玻璃幕墙外立面效果提升隐框玻璃幕墙在高层建筑，酒店式建筑以及大型写字楼当中使用较为广泛，随着国家经济的不断发展，建筑设计技术的不断提升，人们对于建筑的外立面效果提出了更高的要求，尤其是对于酒店这种商业建筑而言，通过玻璃幕墙的有效应用不但可以凸显酒店建筑的外轮廓，使其外立面更为醒目，提升酒店的整体格调，同时通过采用玻璃幕墙作为建筑的外部围护结构可以提高酒店房间内部的采光，形成更为适宜的居住效果。

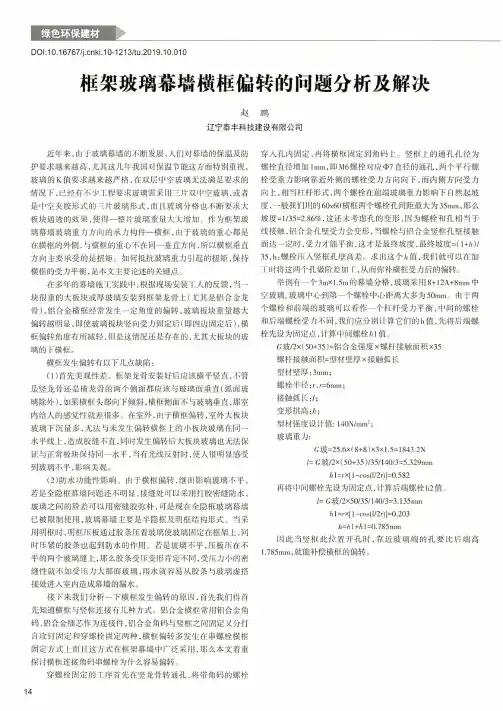

绿色环保建材D 〇l :10.16767/j .cnki .10-1213/tu .2019.10.010框架玻璃幕墙横框偏转的问题分析及解决赵鹏辽宁泰丰科技建设有限公司近年来，由于玻璃幕墙的不断发展，人们对幕墙的保温及防 护要求越来越高，尤其这几年我国对保温节能这方面特别重视， 玻璃的K 值要求越来越严格，在双层中空玻璃无法满足要求的 情况下，已经有不少工程要求玻璃需采用三片双中空玻璃，或者 是中空夹胶形式的三片玻璃形式，而且玻璃分格也不断要求大 板块通透的效果，使得一整片玻璃重M 大大增加。

作为框架玻 璃幕墙玻璃重力方向的承力构件一横框，由于玻璃的重心都是 在横框的外侧，与横框的重心不在同一垂直方向，所以横框垂直 方向主要承受的是扭矩。

如何抵抗玻璃重力引起的扭矩，保持 横框的受力平衡,是本文主要论述的关键点。

在多年的幕墙施工实践中，根据现场安装工人的反馈，当一 块很重的大板块或厚玻璃安装到框架龙骨上(尤其是铝合金龙 骨），铝合金横框经常发生一定角度的偏转，玻璃板块重量越大 偏转越明显，即使玻璃板块竖向受力同定后（即四边固定后），横 框偏转角度有所减轻，但是这情况还是存在的，尤其大板块的玻 璃的下横框。

横框发生偏转有以下几点缺陷：(1)首先美观性差。

框架龙骨安装好后应该横平竖直，不管是竖龙骨还是横龙骨的两个侧面都应该与玻璃面垂直(弧面玻 璃除外），如果横框头部向下倾斜，横框侧面不与玻璃垂直，那室 内给人的感觉性就差很多。

在室外,由于横框偏转，室外大板块 玻璃下沉量多，无法与未发生偏转横框上的小板块玻璃在同一 水平线上,造成胶缝不直，同时发生偏转后大板块玻璃也无法保 证与正常板块保持同一水平，当有光线反射时，使人很明显感受 到玻璃不平，影响美观。

(2)防水功能性影响。

由于横框偏转，继而影响玻璃不平，若是全隐框幕墙问题还不明显，接缝处可以采用打胶密缝防水， 玻璃之间的阶差可以用密缝胶弥补，可是现在全隐框玻璃幕墙 已被限制使用，玻璃幕墙主要是半隐框及明框结构形式。

.303
.420 .356
.674
.631 .675
Part 1
Part 2
Part 3
Part 4
认知的影响因素分析（基于因子）
效度分析
修正前总量表的效度
取样足够度的Kaiser-Meyer-Olkin度量
Bartlett的球形度检验 近似卡方 df Sig.
修正后总量表的效度
.751
1238.486 276 .000 取样足够度的Kaiser-Meyer-Olkin度量 Bartlett的球形度检验 近似卡方 .751 896.076
校正的项总 计相关性
.047 .116 .087 .123
项已删除的 Cronbach's Alpha值
.476 .378 .317 .287
19
Part 1
Part 2
Part 3
Part 4
认知的影响因素分析（基于因子）
信度分析
产品形象量表（a=0.685）
指标 项已删除的 刻度均值
36.63 35.71
20
Part 1
Part 2
Part 3
Part 4
认知的影响因素分析（基于因子）
信度分析
文化传承量表（a=0.601）
项已删除的 刻度均值
文化传承（产地风俗习惯）
文化传承（产地历史积淀） 文化传承（流传着许多生动的故事）
项已删除的 刻度方差
11.976
12.186 11.234
多相关性 的平方
.408
df
Sig.
153
.000
经效度分析，删除相关性较低的问项后的量表KMO=0.751，大于0.5。同时，Bartlett‘s球形检验的值为896.076， 有所下降，自由度153，也下降，达到显著，说明总变量的相关矩阵间有共同因素存在，适合进行因子分析。

复杂。
业内相关
23
单元式玻璃幕墙： 将面板和金属框架(横粱、立柱)在工厂组装为幕墙单 元，以幕墙单元形式在现场完成安装施工的框支承
玻璃幕墙。
•优点：
1、现场安装速度快，特别适合高层建筑。
2、装饰效果好，表面平整度高。
3、抗变位能力强，板块之间无相互挤压力。
4、施工周期短，可与土建同时施工。
5、幕墙表面自洁，无污染。
业内相关
26
全玻璃幕墙 ： 由玻璃肋和玻璃面板构成的玻璃幕墙。
按面板支承形式分为落地式、吊挂式
落地式
吊挂式
业内相关
27
点支承玻璃幕墙： 由玻璃面板、点支承 装置和支承结构构成
的玻璃幕墙。
业内相关
28
爪件形式
业内相关
29
玻璃肋点支承幕墙
业内相关
30
钢结构点支承幕墙
业内相关
31
钢结构点支承幕墙
业内相关
45
两种双层幕墙对比表
业内相关
46
内通风双层幕墙
内通风双层幕墙其外层玻璃幕墙一 般为全封闭，内层玻璃幕墙下部设 有通风口。
业内相关
47
内通风双层幕墙
热通道与室内吊顶内暖通系 统抽风管相通，室内空气通 过通风口进人热通道
业内相关
48
内通风双层幕墙
通过强制性空气流动循环，使内侧幕墙表面温度达到或接近室内温度，从 而在靠近玻璃幕墙附近区域形成良好的工作环境。这就大大节省了取暖和 制冷的能源消耗，达到节能效果。同时通道内可设置可调控的百页帘或垂 帘，以有效地调节日照遮阳
业内相关
52
外通风双层幕墙
通过通道内上下两端 进、排风口的调节在 通道内形成负压，利 用室内两侧幕墙的压 差和开启扇就可以在 建筑物内形成气流， 进行通风换气。这样， 通过对太阳辐射的有 效利用，就可以实现 节省能源。

砂加气混凝土砌块的市场售价在200元左右m3 粉煤灰加气混凝土砌块市场售价在100元左右m3
精选版课件ppt
砌块的咬接
8
石材
大理石
优点： 不变形、硬度高、使用
寿命长、不磁化
缺点： 耐酸性差，不适于室外
使用
花岗岩
优点： 结构致密，抗压强度高，吸水
率低，表面硬度大，化学稳定性好， 耐久性强
缺点：耐火性差
项目建成后，将成为华中地区最具 影响力的再生能源示范建筑，同时 成为全球范围内领先的零能耗、零 碳排放建筑。
精选版课件ppt
46
一、建筑基本情况
项目选址
武汉新能源研究院拟建地址位于武汉科技新城的新能源产业园区，在高新5 路和佛祖岭1 路交汇处 的东北边。此项目分为两个阶段来实现，第一个阶段是设计范围。此项目占地面积约为33,333 平 方米，约为此地区东部的一半。
精选版课件pt
37
总结与分析
• 创新的玻璃幕墙设计既能抗飓风，又有实 际的观赏性。
• 新型构造节点设计使得功能、形式和空间 效果得到统一。
• 一个适用且美观的节点会成为建筑的闪光 点。
精选版课件ppt
38
范斯沃斯住宅
与构造分析 裴卓婷
—细部设计
精选版课件ppt
39
精选版课件ppt
范斯沃斯住宅造型类似于一个 架空的四边透明的盒子，建筑 外观简洁明净。
建筑构造（下）课程大作业：建构与空间
阶段一：材料与建筑构造调研与分析
精选版课件ppt
1
组员及分工
实地调研
黄梦萍、彭诗琳、吕颖琦、朱薛景、杜恬、裴卓婷
建筑材料分析 建筑实例调研 大师作品分析
彭诗琳 U201215267 杜恬 U201215304

说明：⒈施工工期短，大部分工作是在工厂完成的，运 往工地后仅为吊装就位，就位固定的工作量占全部幕墙 工作量的份额很小。幕墙吊装可以和土建同步进行，使 总工期缩短。⒉可以设计出各种不同风格的异形幕墙， 使采用幕墙的建筑物发挥最佳艺术
效果。⒊由于采用对插接缝，使幕墙对外界因素的变形 适应能力更好;采用雨幕墙原理进行结构设计(词条“结构 设计”由行业大百科提供)，从而为提高幕的水密性和 气密性创造了条件。⒋单元板块在工厂内进行组装，质 量控制比工地优越。其次，
玻璃幕墙的另一大分类： 框架式玻璃幕墙框架式玻璃幕 墙是将工厂制作的一根根元件(立柱、横梁)和一块块玻璃 (组件)运往工地，将立柱用连接件安装在主体结构上，再 在立柱上安装横梁，形成幕墙框格后安装固定玻璃(组件)。 按幕墙形式分为
：明框玻璃幕墙、隐框玻璃幕墙、半隐框玻璃幕墙。 性 能说明：⒈采用镶嵌槽夹持方法安装玻璃，安装简捷， 易于更换、拆卸，便于维护。⒉采用浮动式连接结构， 吸收变位能力强。⒊能够实现建筑上的平面幕墙和曲面 幕墙效果。总结：结合上述对单
元式玻璃幕墙和框架式玻璃幕墙的叙述，对两种玻璃幕 墙分类进行优缺点的总结。单元式玻璃幕墙优缺点 优点： ①幕墙质量容易控制;②现场施工简单、快捷、较好管理; ③可容纳较大结构位移;④防水(词条“防水”由行业大百 科提供)性能较好;
⑤容易实现高性能幕墙的要求;⑥能够适应现代建筑发展 水平的需要。 缺点：①如果安装好的单元板块需要修理 或更换，会比较困难。②构造形式决定了单元式幕墙的 铝型材用量较高，成本一般比采用相同材料的框架式幕 墙高。框架式玻璃幕墙优缺点
优点：①容易设计，安装方式灵活;②材料在现场较易存 放;③维修方便;④成本一般比单元式幕墙低。 缺点：①幕 墙安装质量和性能难以得到保证;②需要大量的现场管理 和质量控制工作;③易渗水;④可以容纳的结构位移是非常 有限的;⑤现场

（a）竖剖（平面索网） （b）横剖（平面索网）
（c）索杆连接图 拉索（杆）结构点支式玻璃幕墙构造图
2.1.4.2 金属幕墙构造 1、金属幕墙节点一般构造 （1）金属幕墙节点结构如图5-55所示。
（a）金属幕墙垂直剖面
（b）金属幕墙水平剖面 （无内墙） 图5-55 金属幕墙节点结构
（3）后加螺栓 (a) 后加螺栓(化学螺栓、膨胀螺栓)主要用于旧建筑加装幕墙和预埋件偏 位后的补救措施，不应作为幕墙的常规连接手段。 (b) 后加螺栓的材质要求如下：后加螺栓应采用不锈钢或镀锌碳素钢, 直 径不得小于10 mm。后加螺栓必须为正规厂家出品，有钢材化学成分和力学 性能试验报告，有设计方法资料和出厂合格证。 (c) 后加螺栓必须在现场进行单体拉拔试验，必要时进行节点( 群体) 拉 拔试验，试验所加荷载应为荷载设计值的1.5倍而无明显滑移，必要时应在检 测单位进行极限拉拔试验。 (d) 后加螺栓每个节点不得少于2个，螺栓间距和螺栓到构件边缘的距离 不应小于70mm。宜设计成螺栓受剪的节点。 (e) 螺栓的受力应按厂家规定的方法计算，并考虑间距、深度、混凝土强 度等修正因素。螺栓的荷载设计值不宜超过其极限拉拔力的40%。
1、 面板的构造要求 隐框、半隐框玻璃板, 其结构胶的宽度和厚度应按玻璃幕墙工程技术规范 ( JGJ 102- 96) 第5. 6 节的规定进行计算, 且其宽度不应小于7mm, 厚度不应小于6 mm, 也不应大于12 mm。 隐框、半隐框玻璃板的下缘应设金属托板或托条, 两个托条长度均不小于100 mm。托板、托条的高度不凸出板面。设置托板或托条, 可以避免结构胶承受玻 璃自重等长期荷载。 明框玻璃板与周边铝框间必须留有足够的间隙, 玻璃不得触及铝框, 间隙用弹 性材料或密封胶嵌缝。玻璃下边缘应设两个垫块, 垫块长度为60~ 100mm, 厚度 不小于6mm。

隐框幕墙结构体系总结及分析摘要：现在，幕墙已经成为现代建筑的象征，为众多建筑所广泛采用。

幕墙作为建筑的重要部分，其结构设计尤为关键。

因为它几乎含概了幕墙设计的所有内容。

优秀的结构形式将对幕墙及建筑主体的装饰性、功能性和经济性产生至关重要的影响。

隐框幕墙是我司在实际工程中应用较早，也是应用最多的结构，本文参照我司现有的部分产品，对投标过程中如何根据业主的需要选择隐框幕墙基本结构提出了一些建议。

关键词：隐框幕墙、结构设计、节点中图分类号：s611 文献标识码：a 文章编号：隐框幕墙是我司在实际工程中应用较早，也是应用最多的结构。

以下三种结构可在向业主推荐时予以考虑。

即浮动式、上挂式和全挂式三种。

一、浮动式浮动式定位安装隐框幕墙在工程中大量应用，该结构是我公司在国外技术基础上，结合我国自然环境研制而成，并被列入建设部标准图集《铝合金玻璃幕墙》（标准号97sj103）。

做为一种成熟结构在哈尔滨森融大厦、天津邮政网管大厦等建筑中广泛应用。

此系统的主要技术特点如下：采用定位安装、定距压紧式结构，横竖框上的定位槽口有效控制了板块的压紧力。

保证饰面板块安装位置精度，同时保证幕墙表面平整度，避免了由于压紧力不均而造成的安装应力，可有效阻止玻璃影像畸变和铝板“起包”现象，也避免了玻璃的自爆。

板块采用浮动式连接结构，在温度应力等作用下压板-附框间允许相对位移，板块能够自由伸缩，平面内变位吸收能力强，抗震能力强。

密封性能可靠，采用双道环形密封，外层为厚度大于3.5mm的耐候硅酮密封胶，内层为三元乙丙胶条，接头处用专用胶粘接，可有效地保证气密和水密性能。

（均可达到一级）横梁与竖梁的连接采用可伸缩结构，满足了横梁因温差作用而产生的伸缩变形要求，消除了幕墙的伸缩噪音，提高了系统的抗变位能力。

所有硬性接触处，均采用弹性连接，提高了幕墙的抗震性能，消除了伸缩噪声，吸收声波，同时由于密封性能的提高，保证了帷幕的隔音效果。

固定板块的压板采用螺钉、螺母加弹簧垫圈紧固，螺母下到型材槽内。

第二篇!幕墙的种类和构造特点第一章!概!述幕墙是一种悬挂在建筑物结构框架外侧的外墙围护构件。

它的自重和所承受的风荷载、地震作用等，通过锚接点以点传递方式传至建筑物主框架。

幕墙构件之间的接缝和连接用现代建筑技术处理，使幕墙形成连续的墙面（图"#"）。

图"#"!幕墙外墙围护构件幕墙与窗墙的区别在于窗墙的四周嵌入框架并固定在框架上，或固定在两相对侧面上，其自重和承受的作用通过连续的接缝传到建筑结构框架上，使建筑物整个结构框架直接暴露在建筑物立面上（图"#$%）；或窗坎墙、窗间墙（立柱）直接暴露在建筑物立面上（图"#$&、图"#$’）。

采用透明玻璃幕墙的建筑物，结构框架处于幕墙立面的背后，位于幕墙内侧的柱（梁）仍可通过透明玻璃让人看到，但不属于外露件。

幕墙一般由各种元件组合而成，可以采用特殊的组件，间接表示窗坎墙、窗间墙（立梃）或整个框格。

幕墙的采用始于$(世纪初，当时只用于建筑的局部，且规模较小。

到$(世纪)(年代，随着建筑技术的发展，玻璃幕墙的若干技术问题逐渐得到解决，玻璃幕墙有了很大发展。

*(年代以来，硅酮密封胶的质量有了突破性提高，结构玻璃装配技术应用于玻璃幕墙，诞生了隐框玻璃幕墙。

+(年代玻璃生产工艺及二次加工工艺有了很大进步，进一步推动了玻璃幕墙的采用。

幕墙发展到今天，镶板除了玻璃外，还采用铝板、不锈钢板、搪瓷钢板、花岗石板等。

它标志着建筑装饰饰面板施工技术的一次革命，使建筑装饰饰面板施工技术发展到一个新阶段———用幕墙形式来进行建筑装饰饰面板安装，这样就打破了高层建筑不能使用饰面板进行建筑物外装修的限制，使高层建筑能以幕墙形式采用建筑装饰饰面板进行外墙装修。

幕墙几乎成为现代建筑的标志。

··""图!"#$幕墙的构造特点（%）全部框架外露；（&）窗坎墙外露；（’）柱子外露关于幕墙产品的分类方法，《建筑幕墙》()*+*,规定：（!）按面板材料可分为：玻璃幕墙、金属板幕墙、石材幕墙、组合幕墙等。

八、现场施工安全
单元式幕墙与框架式幕墙在施工安全上相比有如下优 势： 1、 大部分的加工由工厂完成，在现场的劳动力较少， 发生安全事故的概率低 。 2、 高层建筑室外风力比较大，单元体在安装过程中室 外操作的时间短，发生安全事故的概率低 。 3、在幕墙使用过程中，由于单元体整体性强，可避免 单个零件松动坠落的安全隐患。
单元式幕墙 三维可调式 支座示意图
六、适应主体结构变形： • 导致土建主体结构变形的主要因素：土建的施工误差，
沉降的不均匀，使用后的一直存在的微震，地震中的 变形。 • 单元式幕墙是通过每个相邻板块之间的槽口插接而成， 具有良好的伸缩变形能力。 • 单元式幕墙每个单元板块是一个整体，所以每个单元 板块的各个构件的相对位移极其微小，在伸缩变形复 位后仍然能保证板块的整体性。 • 框架式幕墙每个相邻板块之间是靠密封胶来达到视觉 上的整体感，在伸缩变形的过程中，每个构件都会产 生较大的相对位移，而且伸缩变形的复位能力差。
五、 现场安装质量控制：
• 单元幕墙： 可以完全克服上述缺点 1、现场直接将单元板块挂在楼层连接件上，安装方便， 质量易于保证。 2、幕墙表面平整度高，装饰效果好。 3、受天气影响和工人技术水平因素少。 4、质量检验快、易。 5、单元式幕墙外立面成型很快，不需要现场注胶。很 好地保证了工程质量。
单元式幕墙支 座挂接示意图
五、 现场安装质量控制：
• 框架式幕墙： 1、框架的每个构件都需在现场逐步安装，质量控 制指标很多，累积误差无法避免，难以控制； 2、框架幕墙容易产生安装误差，构件不直，安装 不平整，组框的整体性欠佳。 3、受天气影响和工人技术水平因素多。 4、硅酮密封胶密封，雨天、温度直接影响到打胶 质量以及胶的固化时间，而且现场操作很难控制胶的 厚度。 5、现场质量检测慢、难、复杂，不利于幕墙质量 控制。

隐框式铝合金玻璃幕施工方法—、施工准备1、材料⑴骨架材料骨架框架：框材中的竖框与横挡的截面形状根据设计施工，在玻璃幕墙的转角部位，根据角度的不同，可选用不同转角度娄的横档型材。

紧固配件和连结配件：玻璃幕墙骨架安装的主要紧固件有膨胀螺栓、铝拉钏钉、射钉及螺栓等，特别是在幕墙骨架与楼板面、楼板底或楼面等连结部位，较普遍使用螺栓用柔性连接，其优点是可以满足变形并便于调节，连结件多采用角钢、槽钢和钢板加工。

连结件的形状，可根据设计的幕墙结构及骨架安装的不同部位而有所区别。

⑵玻璃采用钢化吸热玻璃：在透明玻璃中加入极微量的金属氯化物，形成带颜色玻璃，其特点是能使可见光透过而限制带热量的红外线通过。

⑶填缝材料填充料：主要用于骨架凹槽内的底部起填充间隙和玻璃定位的作用，主要有聚乙烯泡沫胶、聚苯乙烯泡沫胶及氯丁二烯橡胶等。

密封料：在玻璃装配中起密封作用，同时也起缓冲和粘结作用,人称为“锁条'‘采用软氯乙烯。

在玻璃装配中，硅酮密封常与橡胶密封条配套使用。

下层用橡胶条，上部用硅酮胶密封。

防火保温矿棉：层与层之间防火分区的分隔填缝材料。

2、由于玻璃选用钢化玻璃等安全玻璃，玻璃的尺寸，窗扇开启的方式等都必须在工厂里完成，因此，必须对主体结构工程进行验收，并现场测量出主体结构需安装幕墙的正确尺寸，然后精确地排出玻璃幕墙的排列图。

将结构用料和玻璃用料规格、尺寸完整提供给厂方。

3、在主体结构施工阶段，施工单位根据玻璃幕墙设计、制作单位提供的预埋件平面布置图、埋件大样图，进行加工制作及预埋，埋件应牢固、位置准确，安装幕墙竖向龙骨之前，预先将埋件剔出, 弹线后，如标高和位置超出允许偏差值时，应时与设计单位洽商进行处理。

核实主体结构实际总标高是否与设计总标高相符，同时把各层的楼面标高在楼板边，便于安装幕墙时核对。

根据主体结构各层柱己竖向轴线，对照结构设计图轴距尺寸，用经纬仪核实后，在各层楼板边缘弹出竖向龙骨的中心线，同时核对各层预埋中心线与竖向龙骨中心线是否一致相符，如果有误差，预先制定处理方案。

幕墙工程施工重难点分析及解决措施为了解决单元体幕墙的防水问题，我司将在设计阶段就考虑好封口构造，将其体现在型材上，以确保单元体与框架幕墙相接处的收口处理、外露女儿墙与单元体连接处的收口处理等都能达到防水要求。

在施工阶段，我们将采用专业的防水材料进行处理，并在施工前进行充分的水压试验，确保单元体幕墙的防水性能符合要求。

2.点支式幕墙2.1点支式幕墙的安装为重点和难点2.1.1分析原因：点支式幕墙的安装需要在高空临边进行，安全风险较大，且点支式幕墙的安装需要精准的钻孔和安装，否则会影响幕墙的整体效果。

另外，点支式幕墙的安装需要考虑到幕墙的自重和风荷载，需要进行专业的结构计算，这也增加了施工的难度和重点。

2.1.2解决措施：为了保证点支式幕墙的安装质量和安全性，我司将聘请专业的幕墙安装团队进行安装，严格按照设计要求和施工规范进行施工。

同时，我们将采用先进的钻孔设备和精准的安装工艺，确保每个钻孔和安装都符合要求。

在施工前，我们将进行充分的结构计算和安全评估，制定详细的安全施工方案，确保施工过程中的安全风险得到有效控制。

3.玻璃幕墙3.1玻璃幕墙的设计和制作为重点和难点3.1.1分析原因：玻璃幕墙的设计和制作需要考虑到玻璃的质量、厚度、透光性等因素，同时还需要考虑到幕墙的自重和风荷载，需要进行专业的结构计算和设计。

另外，玻璃幕墙的制作需要采用先进的加工设备和工艺，确保玻璃的精度和质量，这也增加了施工的难度和重点。

3.1.2解决措施：为了保证玻璃幕墙的质量和安全性，我司将聘请专业的幕墙设计和制作团队进行设计和制作，严格按照设计要求和施工规范进行施工。

同时，我们将采用先进的加工设备和工艺，确保玻璃的精度和质量。

在施工前，我们将进行充分的结构计算和安全评估，制定详细的安全施工方案，确保施工过程中的安全风险得到有效控制。

二、幕墙改造工程的其他重点难点除了各种幕墙类型的重点难点外，幕墙改造工程还存在其他的重点难点，例如现场施工环境的复杂性、施工进度的紧张性、施工质量的监控等问题。

幕墙主要分为:玻璃幕墙、金属幕墙、石材幕墙。

无论哪种幕墙首先考虑这个工程要求的整体效果，确定分格形式：竖向型（给人以高大、挺拔的感觉）、横向型（厚实、稳当的感觉）、自由组合型（活泼自由，给人以动感）。

（1）玻璃幕墙分格：a、立面分格宜与室内空间组合相适应，不宜妨碍室内功能和视觉。

b、分格长宽比一般在1：1.2~1:1.5之间，分格不宜采取1：1比例及1：2比例；c、在层间为了防火设计不小于900mm的防火分格，在有柱及结构房间分开处最好设置分格线；d、幕墙开启窗的设置，应满足使用功能和立面效果要求，启闭方便，避免设置在梁、柱、隔墙等位置；e、玻璃最大分格应满足强度计算；f、分格大小应使原材料利用率高。

（2）金属幕墙分格：分格大小应使原材料利用率高。

（例铝塑复合板一般原材为1220*2440mm）（3）石材幕墙分格：最大板块不得大于1.5平米，分格不宜过大，太重。

对于分格的确定来说一般有以下方面:1-原建筑师确定,有些工程的分格是由原建筑师确定好了的,他们不希望改动,我们还碰到一种情况,图纸由国外工程师设计,但由国内的设计院来实施,国内的设计院不敢改动原图纸分格.2-正常对于分格来说,一要经济,分格大小有时要和原建筑风格一致的,对于一定的分格要选用适当的型材,110系列可用就不要用140等等.有时一块幕墙可能会有几种方案,大系列大分格,小系列小分格,最终的选用也不一定大分格的,还有很多的因素:开启的影响,你不可能在接确不到的地方放开启(特殊情况除外),也尽量不要在齐眼高度的地方设个大横梁,也不要在幼儿园设置很底的开启,有时一块幕墙分两大块很好,但要设开启很难,有时也就只有改小分格了.幕墙的特定位置有装饰物,必须要设置在某分格处.还有很多有人为因素,个人爱好吧,有人喜欢大分格.有人喜欢小分格,因设计人不同而变化.就我个人来说,最终分格确定,由原设计师\建筑风格\经济\选材(有时是因为产品问题改分格,想要的分格,但特定的材料商没有相应的产品)等等吧,具体因工程而异.合理的幕墙分格来体现建筑的美观和协调，楼上的朋友已经阐明的很具体了．我就来补充一点，幕墙分格设计时在美观、安全的前提下还要适当的考虑经济性．对玻璃幕墙和塑铝板幕墙来说，主要是提高材料的利用率．比如我们普遍用的６ＭＭ镀膜玻璃在切割前原片尺寸基本是３２００*２４４０，所以我们在设计时可以尽量向１６００*１２００的靠拢，因为切割余下部分往往浪费了．塑铝板情况类似．石材幕墙的分格尺寸对造价的影响很大，一般石材短边尺寸在６００以内我们称为工程板，价格是最经济的．短边尺寸在６００-８００价格是比较适中的．当短边尺寸大于８００，其价格将会大幅上升，尺寸越大价格会以几何级数翻倍．石材是通过大于石材面板尺寸的荒料切割出来的，尺寸越大相对荒料也要越大，切割后浪费也越大．纯铝板幕墙分格尺寸受材料因素的影响相对较小，但纯铝板原板也有一定的规格，一般厂家进料常规尺寸是１４００和１７００（宽度，长度理论上无限制），我们设计可以超过１７００，但厂家往往没有库成，需要另定，这时你最好打听清楚，你的定料周期是否会影响你的施工进度．大尺寸的铝板厂家还可以通过铝焊来加工．一. 一般情况下，幕墙分格由建筑师确定，幕墙设计师在尊重建筑师的意愿和认可下才能对幕墙分格进行改动。

框架隐框玻璃幕墙转角部位构造的对比分析框架隐框玻璃幕墙转角部位构造的对比分析摘要：随着社会的发展，建筑水平的日益提高，玻璃幕墙的应用也日趋广泛和新颖，其中框架式全隐框玻璃幕墙的应用占有很高的比重。

幕墙的结构不仅需要能够满足建筑的效果，同时需要兼顾安全性、合理性、经济性及施工工艺性。

关键词：角度，垫框，副框，中图分类号：TB922 文献标识码：A 文章编号：隐框玻璃幕墙角度的做法分为以下4种做法：1.传统做法；2.改变副框仰角做法；3.加垫框做法；4.合页式副框做法；5. 改变副框仰角，合页式副框做法。

1.传统做法1.1阳角做法传统做法通过开模，可以完成任何角度的幕墙阳角；结构受力合理，安装调整方便。

但每种角度对应不同的竖框截面，每种竖框均需重新开模（如图1, 2）。

图1图21.2阴角做法分析通过两个半竖框的组合，可以完成任何角度的幕墙阴角；结构受力合理，安装调整方便。

但材料用量多，如型材、埋件、转接件、室内封修板等；阴角组合框截面大，影响室内、外效果（如图3, 4）。

图3图42.改变副框仰角做法竖框截面不变，保持副框粘结构胶那面与玻璃平行，副框压接端与压板平行，通过改变副框两端面的仰角，来达到不同角度的要求。

副框开模，经济性好；横、竖框内视效果统一；满足幕墙安装的任何角度；副框正常组角，安装调整方便；但是考虑到局部强度问题，在仰角处对型材进行局部加强。

为防止极限状态副框滑出，在端部设置凸台，用以限位。

无形中增加了型材重量，角度变化大的副框种类随之增加。

（如图5，6）图5图63.加垫框做法保持竖框不变，根据不同的角度开出不同的垫框和压板，垫框在前端与竖框紧密连接。

压板先固定在垫框上，安装时玻璃板块此端的副框插接进压板中。

通过垫框的高矮来满足幕墙横、竖框截面等高的要求；角度相差3°以内的，可采用一种型材，通过铣掉翅的长短进行调整。

结构受力合理；副框型材统一，组框、安装、调整方便；垫框与竖框紧密连接，同时能够提高转角竖框的强度。

半隐框及全隐框玻璃幕墙的构造与安装：1．横明竖隐玻璃幕墙的构造这种玻璃幕墙只有竖杆隐在玻璃后面，玻璃安放在横杆的玻璃镶嵌槽内，镶嵌槽外加铝合金盖板，盖在玻璃外面。

这种体系是在车间将玻璃粘贴在两竖边有安装沟槽的铝合金玻璃框上，将玻璃框竖边再固定在铝合金框格体系横梁的镶嵌槽中。

由于玻璃与玻璃框的胶缝在车间内加工完成，材料粘贴表面洁净有保证，况且玻璃框是在结构胶完全固化后才运往施工现场安装，所以胶缝强度得到保证。

2.全隐框玻璃幕墙的构造全隐框玻璃幕墙的构造是在铝合金构件组成的框格上固定玻璃框，玻璃框的上框挂在铝合金整个框格体系的横梁上。

玻璃用结构胶预先粘贴在玻璃框上。

玻璃框之间用结构密封胶密封。

玻璃为透明中空镀膜镜面反射玻璃，玻璃框及铝合金框格体系均隐在玻璃后面，从外侧看不到铝合金框，形成一个大面积的镜面反射屏幕幕墙。

幕墙的全部荷载均由玻璃通过胶传给铝合金框架。

3.隐框玻璃幕墙的安装B、施工方法：采用脚手架施工。

C、施工流程施工顺序：预埋件的安装→测量放线→连接件安装→主龙骨安装→次龙骨安装→层间封堵→安装玻璃→注胶及清洗→验收D、施工工艺a、埋件的埋设：预埋件的尺寸应制作准确，尺寸应采用负公差，以便放入模板内。

预埋件在放置时应保持正确，然后把埋筋与主体结构钢筋进行逐个点焊，以保证砼浇注过程中埋件不移位。

预埋件锚板下面的混凝土应注意振捣密实。

埋件应埋设牢固，位置准确，埋件标高差不应大于10mm，埋件位置与设计位置的偏差不应大于20mm。

b、测量放线：我司将派测量人员进场以每层的50线与轴线作为基准线进行放线及校核现场结构及埋件尺寸，并确定主体结构边角尺寸反馈给技术部及早进行边角龙骨分格尺寸调整。

利用钢卷尺、经纬仪从原始轴线控制点、标高点引测辅助轴线。

利用经纬仪、测距仪对辅助轴线进行尺寸和角度复核，确保偏差在允许范围内，并标识于层面。

利用辅助轴线，依据纵向龙骨布置图，用钢卷尺、经纬仪定出每边边角龙骨外表中心位置和每边中部龙骨外表中心点，复核后标识于层面。

玻璃幕墙阳角转角结构探究发表时间：2018-10-24T14:10:28.183Z 来源：《建筑细部》2018年第7期作者：关妍军[导读] 针对于此，本文将会对其阳角转角结构实用新型内容以及具体的实施方式进行研究。

深圳城市建筑装饰工程有限公司广东.深圳 518000摘要：目前城市化进程越来越快，高楼大厦的建设速度也日益增强。

由此现如今对建筑表面进行具体处理的时候基本上都是采用玻璃幕墙，这种玻璃幕墙是目前最新型的墙面形式。

它和原先建筑表面的围护结构相比较其立体感会更加突出，并且墙面本身的重量非常轻；不仅如此还能够体现出来一定的艺术感，因此在建筑领域得到了广泛的应用。

在进行玻璃幕墙安装的时候是需要使用相关的支撑部件来进行的，也经常会遇到90度的阳角，原先的安装技术本身具有一定的缺陷，影响到了工程的正常进度。

针对于此，本文将会对其阳角转角结构实用新型内容以及具体的实施方式进行研究。

关键词：玻璃幕墙；阳角；转角结构引言：在对建筑表面进行处理的时候通常情况下都会选择玻璃幕墙，而这种玻璃幕墙一般在安装的时候需要使用相关的支撑部件来进行。

一般在进行幕墙安装的时候基本上都会碰到一些直角阳角，目前的安装技术就是将两个具有独立性的支撑部件分别和90度布置的两块幕墙进行固定性的安装，最终再使用耐候胶将其幕墙之间的缝隙进行填充，以此来确保幕墙基本的水密性和气密性。

但是该方式由于操作程序非常复杂，对于施工条件一般都具有非常严格的要求，所以很难保证基本的安装效率，影响到施工进度。

对此，就要使用本文这种种阳角转角结构，使其不光能够将两块玻璃幕墙进行90度的固定，还能够便于安装，保证正常的气密性以及水密性。

一、本实用新型玻璃幕墙阳角转角结构特点本实用新型提出的这种结构将目前幕墙阳角安装的相关技术的缺陷进行了弥补，主要提升了安装效率，加快了施工的进度等问题。

图1是本实用新型的横截面简图，其标记为1：立柱、2：夹层玻璃、3：转角过渡件、4：主体部、5：压合部、6：扣合件、7：外盖、8：T形卡头、9：内夹板、10：外夹板、11：第一盘头螺钉、12：第一卡槽、13：第二卡槽、14：结构胶、15：T形齿槽、16：卡扣部、17：第三卡槽、18：抵推端、19：第一斜板、20：第二斜板、21：第二盘头螺钉、22：挂件、23：钩件。
