防雷接地安全基础知识解答

防雷接地安全基础知识引言在今天的现代社会中，雷电是一种常见而且危险的自然现象。

当雷电来临时，不仅会对人们的生命安全造成严重威胁，还会对建筑物、设备和电力系统等产生巨大的破坏。

因此，防雷接地安全成为了我们非常重要的一项任务，本文将介绍防雷接地的基础知识。

什么是防雷接地？防雷接地是指通过一系列的措施，将建筑物、设备或系统与地面进行良好的连接，以便将雷电等异常电流引导到地下，从而降低雷击或电击的风险。

它是建筑物和设备防雷的首要步骤，也是保障人身安全和设备正常运行的基础。

防雷接地的重要性正常情况下，地球的电势潜在会保持稳定，但当雷电产生时，会产生电势差，即雷电电压。

如果建筑物或设备没有良好的接地系统，雷电电压就可能通过这些物体进入到人体或设备中，造成严重的伤害或设备损坏。

通过合理的防雷接地措施，可以将雷电电流安全地引导到地下，保护人身安全和设备的完整性。

防雷接地的基本原理防雷接地的基本原理是通过将建筑物或设备与地面进行良好的电气接触，将雷电电流迅速引导到地下，从而避免电流通过物体造成伤害或损毁。

接地系统主要由接地极、接地装置和接地导线组成。

接地极接地极是接地系统的核心组成部分，它通过与地壤形成良好接触来实现低阻接地。

接地装置接地装置用于连接接地极和接地导线，通常包括接地体、接地网和接地电阻等。

不同的接地装置适用于不同的接地需求。

接地导线接地导线用于连接接地系统的各个部分。

为了保证接地导线的导电性能，选择导电材料和合适的截面积非常重要。

防雷接地的常用方法根据不同的建筑物和设备的需求，防雷接地有多种常用的方法。

以下是几种常见的防雷接地方法。

建筑物防雷接地对于建筑物，常见的防雷接地方法包括钢筋混凝土接地、接地网接地和接地极接地等。

这些方法通过合理设计和施工，确保建筑物与地面之间的电气连接良好，将雷电电流引导到地下。

天线防雷接地天线是一种容易受到雷电影响的设备。

为了保护天线和相关设备，常见的防雷接地方法包括天线接地和天线塔接地。

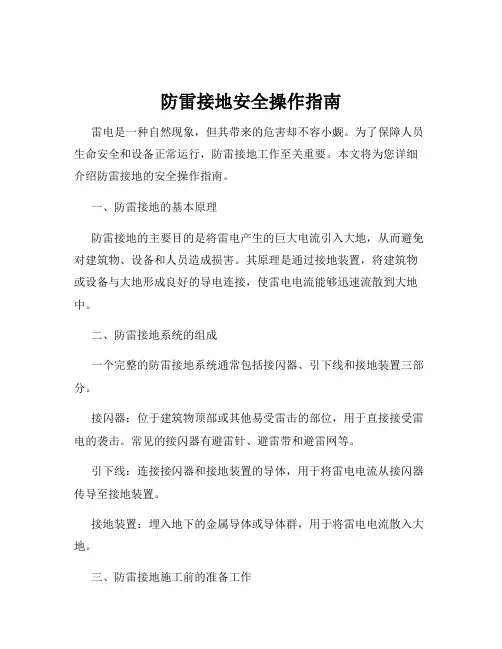

防雷接地安全操作指南雷电是一种自然现象，但其带来的危害却不容小觑。

为了保障人员生命安全和设备正常运行，防雷接地工作至关重要。

本文将为您详细介绍防雷接地的安全操作指南。

一、防雷接地的基本原理防雷接地的主要目的是将雷电产生的巨大电流引入大地，从而避免对建筑物、设备和人员造成损害。

其原理是通过接地装置，将建筑物或设备与大地形成良好的导电连接，使雷电电流能够迅速流散到大地中。

二、防雷接地系统的组成一个完整的防雷接地系统通常包括接闪器、引下线和接地装置三部分。

接闪器：位于建筑物顶部或其他易受雷击的部位，用于直接接受雷电的袭击。

常见的接闪器有避雷针、避雷带和避雷网等。

引下线：连接接闪器和接地装置的导体，用于将雷电电流从接闪器传导至接地装置。

接地装置：埋入地下的金属导体或导体群，用于将雷电电流散入大地。

三、防雷接地施工前的准备工作在进行防雷接地施工前，需要做好充分的准备工作，以确保施工的顺利进行和施工质量。

1、熟悉设计图纸：施工人员应仔细阅读和理解防雷接地系统的设计图纸，明确各个部件的位置、规格和连接方式。

2、现场勘查：对施工场地进行详细的勘查，了解地质条件、地下管线分布等情况，避免施工过程中对现有设施造成损坏。

3、材料准备：根据设计要求，准备好所需的接地材料，如镀锌扁钢、镀锌圆钢、接地极等，并确保材料的质量符合标准。

4、工具准备：准备好施工所需的工具，如电焊机、切割机、扳手等，并确保工具的性能良好。

四、防雷接地的施工流程1、接地极安装（1）根据设计要求，在选定的位置打入接地极。

接地极的深度和间距应符合设计规范。

（2）接地极与土壤应紧密接触，可在接地极周围填充降阻剂，以降低接地电阻。

2、接地干线敷设（1）将接地干线沿着建筑物或设备的周边敷设，敷设时应保持平直，避免弯曲和打折。

（2）接地干线的连接应采用焊接或螺栓连接，连接处应进行防腐处理。

3、引下线安装（1）引下线应沿建筑物的外墙敷设，固定牢固。

（2）引下线的连接应采用焊接，焊接长度应符合规范要求。

防雷接地的基本知识防雷接地是一项非常重要的安全措施，目的是为了保护建筑物、设备和人的安全，避免雷电对它们造成的危害。

在防雷接地中，接地是最基本的一个环节，正确的接地可以有效地将雷电流引至地下，从而减小雷电冲击对建筑物和设备的危害。

下面就介绍一些防雷接地的基本知识。

1. 雷电流：雷电在空气电离的过程中，形成的一种瞬时电流，具有较大的电磁能量和热能量，能够对人和设备造成严重的伤害。

2. 感应电压：当雷电电流经过建筑物或设备时，会在它们表面产生一定的感应电压，如果这些电压不能及时、有效地排放，就会对它们造成危害。

3. 防雷接地：防雷接地是指将建筑物或设备通过一定的方法接地，使其与地面形成良好的接触，从而将雷电流安全地引至地下，减小对它们的危害。

4. 接地系统：接地系统是指由接地体、接地线、引下线、接地装置等组成的系统，用于实现防雷接地的功能。

其中，接地体是最重要的组成部分。

二、防雷接地的分类根据接地体的性质和用途，防雷接地可以分为如下几类：1. 自然接地：即利用自然存在的电导率较好的地层和地下水，在接地点附近选择合适的接地体，将建筑物或设备安全地接地。

2. 人工接地：即在地下挖深孔或用开挖机械打孔，再将接地体埋入地下，从而实现防雷接地。

3. 钢筋混凝土接地：即在钢筋混凝土结构中设置接地电极体系，利用钢筋混凝土一些部位作为接地系统的组成部件。

三、接地体的选择和设计接地体的选择和设计是防雷接地系统中最为关键的一环，其正确性直接关系到接地效率和防雷效果。

根据应用场合、地质条件、土壤电阻率等因素选择合适的接地体材料和形式，然后由专业电气工程师进行设计，以保证接地系统可以达到设计要求。

四、接地的施工与维护接地的施工应由专业的电气工程师进行，采用科学的施工方法和工艺，保证接地体的质量和长期稳定性。

接地系统一旦建成，还需要进行定期的维护和检测，以确保其正常运行。

具体的维护内容包括：清除接地体附近的杂物、维护接地线的完好、检查接地系统的接地电阻等。

防雷接地小知识（10小点）一、雷电的形成及特点雷电是一种大气中放电现象，产生于积雨中，积雨云在形成过程中，某些云团带正电荷，某些云团带负电荷。

它们对大地的静电感应，使地面或建（构）筑物表面产生异性电荷，当电荷积聚到一定程度时，不同电荷云团之间，或云与大地之间的电场强度可以击穿空气（一般为25-30KV/cm），开始游离放电，我们称之为'先导放电'。

云对地的先导放电是云向地面跳跃式逐渐发展的，当到达地面时（地面上的建筑物，架空输电线等），便会产生由地面向云团的逆导主放电。

在主放电阶段里，由于异性电荷的剧烈中和，会出现很大的雷电流（一般为几十千安至几百千安），并随之发生强烈的闪电和巨响，这就形成雷电。

雷电流分为五个大特点：二、雷电防护措施主要包括：直击雷防护、侧击雷防护、感应雷防护三大部分，并采用接闪、分流、屏蔽、均压、等电位、接地等技术措施。

三、直击雷防护目的及采用措施直击雷防护是保护建筑物本身不受雷电损害，以及减弱雷击时巨大的雷电流沿着建筑物泄入大地时对建筑物内部空间产生的各种影响。

直击雷防护主要采用独立针（矮小建（构）筑物）。

建筑物防直击雷措施应采用避雷针、带、网、引下线、均压环、等电位、接地体。

四、雷电感应防护目的及防护措施？感应雷的防护措施是对雷云发生自闪、云际闪、云地闪时，在进入建筑物的各类金属管、线上所产生雷电脉冲起限制作用，从而保护建筑物内人员及各种电气设备的安全。

采取的措施应根据各种设备的具体情况，除要有良好的接地和布线系统，安全距离外，还要按供电线路，电源线、信号线、通信线、馈线的情况安装相应避雷器以及采取屏蔽措施。

五、避雷器的分类避雷器的种类基本上分二大类型：一是电源避雷器,安装时主要是并联方式。

按雷电流防护级别的不同分成B,C,D级避雷器。

二是信号型避雷器，按照所保护信号线的类型又分成多种，如用于保护计算机网络线的网络信号避雷器、用于保护监控系统中的视频信号避雷器，用于保护RS485线的双绞线信号避雷器,用于保护发射机天线系统和接收无线电信号设备系统的天馈线信号避雷器等等。

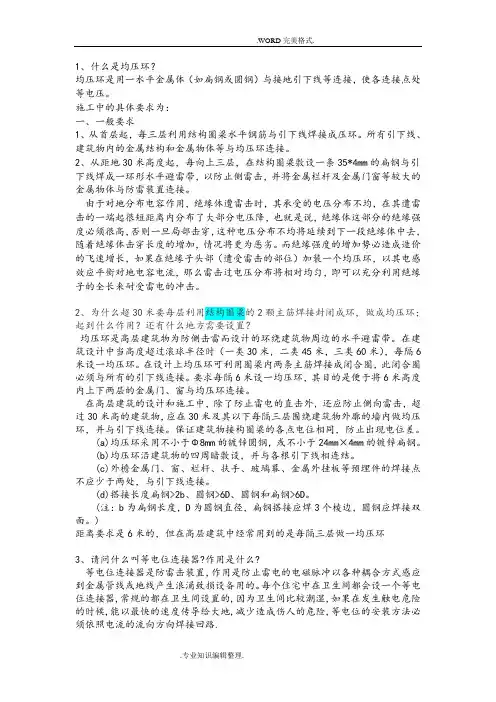

1、什么是均压环？均压环是用一水平金属体（如扁钢或圆钢）与接地引下线等连接，使各连接点处等电压。

施工中的具体要求为：一、一般要求1、从首层起，每三层利用结构圈梁水平钢筋与引下线焊接成压环。

所有引下线、建筑物内的金属结构和金属物体等与均压环连接。

2、从距地30米高度起，每向上三层，在结构圈梁敷设一条35*4mm的扁钢与引下线焊成一环形水平避雷带，以防止侧雷击，并将金属栏杆及金属门窗等较大的金属物体与防雷装置连接。

由于对地分布电容作用，绝缘体遭雷击时，其承受的电压分布不均，在其遭雷击的一端起很短距离内分布了大部分电压降，也就是说，绝缘体这部分的绝缘强度必须很高，否则一旦局部击穿，这种电压分布不均将延续到下一段绝缘体中去，随着绝缘体击穿长度的增加，情况将更为恶劣。

而绝缘强度的增加势必造成造价的飞速增长，如果在绝缘子头部（遭受雷击的部位）加装一个均压环，以其电感效应平衡对地电容电流，那么雷击过电压分布将相对均匀，即可以充分利用绝缘子的全长来耐受雷电的冲击。

2、为什么超30米要每层利用结构圈梁的2颗主筋焊接封闭成环，做成均压环；起到什么作用？还有什么地方需要设置？均压环是高层建筑物为防侧击雷而设计的环绕建筑物周边的水平避雷带。

在建筑设计中当高度超过滚球半径时（一类30米，二类45米，三类60米），每隔6米设一均压环。

在设计上均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。

要求每隔6米设一均压环，其目的是便于将6米高度内上下两层的金属门、窗与均压环连接。

在高层建筑的设计和施工中，除了防止雷电的直击外，还应防止侧向雷击，超过30米高的建筑物，应在30米及其以下每隔三层围绕建筑物外廓的墙内做均压环，并与引下线连接。

保证建筑物接构圈梁的各点电位相同，防止出现电位差。

(a)均压环采用不小于Φ8mm的镀锌圆钢，或不小于24mm×4mm的镀锌扁钢。

(b)均压环沿建筑物的四周暗敷设，并与各根引下线相连结。

防雷接地摘要防雷接地是一项重要的安全措施，可帮助保护建筑物和设备免受雷击的损坏。

本文将对防雷接地的概念、原理、常见接地系统和安装要点进行详细介绍，并提供一些实用的防雷接地建议。

引言雷电是一种非常强大且危险的自然现象，每年都会导致许多人员伤亡和财产损失。

对于建筑物和设备来说，防雷接地是一项重要的安全措施，可以提供有效的电流路径，将雷电引导到地下，以保护建筑物和设备的安全。

一、防雷接地的概念和原理防雷接地是指将建筑物或设备与地面之间建立良好的电气连接，使雷电能够安全地通过地面释放。

其原理基于电荷平衡的原则，当雷电击中建筑物或设备时，通过接地系统将电荷导入地下，从而减少雷击所带来的危害。

二、常见的防雷接地系统1. 独立接地系统独立接地系统是一种常见且简单的接地系统，它使用与建筑物或设备完全分开的接地电极。

这些接地电极通常是埋入地面并通过导线与建筑物或设备连接。

独立接地系统能够提供良好的地面连接，并将雷电的能量有效地释放到地下。

2. 组合接地系统组合接地系统结合了不同类型的接地电极，例如接地棒、接地网和接地板。

这种系统可以通过多种方式提供更好的接地效果。

组合接地系统在一些特定的建筑和设备中被广泛采用，以增强其防雷能力。

三、防雷接地的安装要点1. 合理的接地电极布置接地电极的布置对于防雷接地的效果至关重要。

接地电极应该均匀地分布在建筑物周围，并尽可能远离可燃物和易燃物。

同时，接地电极要确保与建筑物或设备之间有良好的电气连接，以提供稳定的接地路径。

2. 适当的接地电阻接地电阻是衡量接地系统性能的重要指标之一。

合理的接地电阻可以有效地降低雷击对建筑物和设备的损害。

接地电阻的大小受到多种因素的影响，包括接地电极的数量和布置、土壤的电阻性质等。

在设计和安装防雷接地系统时，应根据实际情况选择适当的接地电极和土壤处理方法，以实现良好的接地效果。

3. 接地系统维护和检测一旦防雷接地系统安装完成，定期的维护和检测工作是必不可少的。

一、雷暴日（keraunic zones）可划分为少雷区，多雷区，高雷区，强雷区（根据年平均雷暴日的多少，雷电活动区分）1、少雷区：年平均雷暴日在25天及以下的地区2、多雷区：年平均雷暴日大于26天，不超过40天的地区3、高雷区：年平均雷暴日大于41天，不超过90天的地区4、强雷区：年平均雷暴日超过90天以上地区解释：雷暴日：一天中可听到一次以上的雷声二、雷击（lightning stroke）雷云对大地及地面物体的放电现象三、直击雷(Direct Lightning Flash)是指带电云层与大地上某一点之间发生迅猛的放电现象，直击雷威力巨大，雷电压可达几万伏至几百万伏，瞬间电流可达十几万安，在雷电通路上，物体会被高温烧伤甚至融化，通常在建筑物顶部安装避雷针或避雷网等来防直击雷解释：直击雷在建筑物或防雷装置上的闪电四、非直击雷（indirect Lightning Flash）解释：击在建筑物附近的大地，其他物体或与建筑物相连的引下设备的闪电。

五、雷电过电压（Lightning Overvoltage）雷云放电在电网(或电力系统)中引起的过电压，统称为雷电过电压，于这种过电压和电网的工作电压本身没有直接关系，其所需要的电磁场能量来自电网外部，所以又称为外部过电压；又由于雷云放电发生在大气中，所以这种过电压也称为大气过电压。

该种过电压通常为单极性，持续时间很短，为us级(几至数十微秒)，幅值可能极高(可达100MV)，对电网危害很大，应当加以限制。

雷电过电压又分为直击雷过电压和感应雷过电压。

直击雷过电压是由于雷直击于电网引起的；感应雷过电压则是雷击于设备附近，由于电磁感应而在电网中产生的。

感应过电压的幅值不太高，一般不超过500～600kV，它主要对35kY及以下电网构成威胁；在电网内部，由于断路器操作和各类故障(接地、断线等)，使得系统参数发生变化，引起电磁能量的振荡和传递而出现的电压升高，称为内部过电压。

防雷接地系统考核试题（共35题，总分100分）一、选择题（每题3.5分，共70分）1.直接雷击防护系统中不包含下列哪个组件?A. 接闪杆B. 引下线C. 雷电接受器(正确答案)D. 接地体2.关于防雷接地电阻的要求，以下说法正确的是:A. 接地电阻越小越好，无上限要求B. 对接地电阻没有具体要求，只要接地即可C. 接地电阻应根据建筑物的防雷类别确定(正确答案)D. 所有建筑的接地电阻都应小于10欧姆3.根据GB 50057-2010，建筑物的防雷等级主要依据什么来划分?A. 建筑物高度B. 建筑物造价C. 雷电活动情况和建筑物重要性(正确答案)D. 建筑物使用功能4.在GB 50057-2010中，下列哪项不是防雷建筑物的基本分类?A. 第一类防雷建筑物B. 第二类防雷建筑物C. 第三类防雷建筑物D. 第四类防雷建筑物(正确答案)5.根据GB 50057-2010，防雷接地装置的接地电阻一般不应大于多少Ω?A. 1B. 4C. 10(正确答案)D. 306.在防雷接地系统中，引下线与接地体的连接方式通常采用什么?A. 焊接(正确答案)B. 螺栓连接C. 插接D. 胶带粘连7.当预计雷击次数大于0.05次/a时，建筑物应划为哪类防雷建筑物?A. 第一类B. 第二类(正确答案)C. 第三类D. 不需要防雷8.根据GB 50057-2010，防雷接地装置应如何进行定期检查和维护?A. 每年至少一次(正确答案)B. 每两年至少一次C. 每五年至少一次D. 无明确规定9.下列哪项措施不是用于减小防雷接地电阻的?A. 增加接地极数量B. 使用高电阻率材料(正确答案)C. 改良土壤电阻率D. 扩大接地网面积10.在GB 50057-2010中，防雷接地平面图应包含哪些内容?（多选）A. 接地极的位置和数量(正确答案)B. 引下线的走向和连接方式(正确答案)C. 建筑物的外观和结构D. 接地电阻的测试点位置(正确答案)11.防雷接地装置的主要作用不包括以下哪项?A. 防止直击雷危害B. 防止雷电电磁脉冲干扰C. 提高建筑物抗震能力(正确答案)D. 确保人身和设备安全12.关于第二类防雷建筑的滚球半径，以下说法正确的是:A. 10mB. 25mC. 45m(正确答案)D. 60m13.等电位连接的目的是（）。

防雷接地安全基础知识
防雷接地安全是指在雷电活动频繁或容易引发雷电灾害的地区，采取一系列措施保护人身和设备财产免受雷电侵害的工程措施。

防雷接地安全的基础知识包括以下几个方面：
1. 接地原理：雷击产生的雷电会通过接地系统引流进入地下，接地系统起到了引导雷电流的作用。

接地系统主要由接闪器、雷电引线和接地设施组成。

2. 接闪器的作用：接闪器通常安装在建筑物的高处，如建筑物顶部的避雷针，它能将雷电引接入地下，避免雷电直接打击建筑物。

3. 接地设施的选择：接地设施的选用应根据具体的使用环境和电气设备来确定。

一般而言，接地设施应该能够具备低电阻、大面积和良好的导电性能。

4. 接地电阻的要求：接地电阻是指接地系统连接到土壤中所呈现的电阻。

为了防止雷电对建筑物和设备造成伤害，接地电阻应尽量降低到合理范围内，以确保雷电能够快速有效地引入地下。

5. 接地设施的维护：定期对接地设施进行检查和维护，确保其正常工作。

这包括清除接地设施周围的杂草、保持接地电阻的稳定等。

6. 防雷规范和标准：根据国家或地区的防雷规范和标准，对防雷接地系统进行设计、安装和验收，以确保其符合相关要求。

上述基础知识是了解防雷接地安全的重要基础，通过合理的设计和建设，可以提高建筑物和设备的防雷能力，减少雷电灾害给人员和设备带来的损失。

防雷接地的基本知识一、概念防雷接地是指将建筑物或设备与地面有效连接，以保护其免受雷击的损害。

雷电是自然界中的一种大气现象，当云与地面或云与云之间形成强电场时，会产生强烈的放电现象，即雷电。

为了保护建筑物和设备，防雷接地系统应建立在建筑物或设备上，以将雷电电流引入地下，从而保护建筑物和设备的安全。

二、原理防雷接地的原理是利用地下的导体，将雷电电流引导到地下，从而减少雷电对建筑物和设备的破坏。

当雷电击中建筑物或设备时，防雷接地系统能够提供一条低阻抗的路径，让雷电电流通过，从而保护建筑物和设备不受损害。

防雷接地系统的效果取决于接地电阻的大小，接地电阻越小，防护效果越好。

三、常见的接地方法1. 直接接地：将建筑物或设备的金属部分与大地直接连接，通过金属导线将电流引入地下。

直接接地是最常见的接地方法，适用于大多数情况。

2. 等电位接地：在建筑物或设备周围埋设多个接地体，通过导线将它们连接在一起，形成等电位接地系统。

等电位接地可以提供更好的防雷效果，适用于对防雷要求较高的场所。

3. 网状接地：在建筑物或设备周围埋设多个接地体，并将它们按照一定的规律连接成网状结构。

网状接地可以均匀分布雷电电流，提高接地效果，适用于对防雷要求较高的场所。

4. 雷电防护接地：在建筑物或设备周围埋设大型的接地装置，如接地网、接地板等，以增加接地面积，提高防护效果。

雷电防护接地适用于对防雷要求非常高的场所，如雷达站、通信基站等。

四、接地电阻的测量和维护为了确保接地系统的有效性，需要定期测量接地电阻，并根据需要进行维护。

接地电阻的测量可以使用专用的接地电阻测试仪进行，测试时应断开接地系统与其他电气设备的连接，以确保测试结果准确。

接地电阻应控制在一定的范围内，一般要求小于10欧姆。

维护接地系统时，应及时清除接地体周围的杂草和泥土，确保接地体与土壤的良好接触。

总结起来，防雷接地是保护建筑物和设备免受雷击损害的重要手段。

通过建立良好的防雷接地系统，可以将雷电电流引入地下，保护建筑物和设备的安全。

1、避雷带的计算：依据计算规则，（水平+垂直）*（1+%）2、避雷带分为女儿墙敷设，混凝土块敷设，混凝土块独自计算，开端地点为50cm，间隔为 1m。

3、楼顶有栏杆的，能够用来取代避雷带，可是一定达到必定的壁厚，否则会被击穿。

4、引下线：第一种，利用柱子里边的钢筋做为引下线，定额默以为 2 根主筋，假如图纸给出多根，需要依据比率调整。

第二种，独自敷设金属构件作为引下线，计算工程量的时候，定额默认是一根，看清说明需要几根，进行调整。

5、测试电阻：第一种，断接卡子，合用于独自敷设的引下线，在室外处面上来做，用来测试接地电阻。

第二种：测试板，合用于利用钢筋作为引下线，这类状况在钢筋的下方链接一块测试板，方便测试电阻。

两种状况外侧能否需要箱子，能够来定能否有测试箱。

注意：不是每条引下线，都需要做测试。

6、接地母线：能够理解为雷电流的通道，负责电流的传输，把电流引到各个接地极。

接地极：就是电流流向大地的通道。

接地母线和接地极共同形成了一套接地装置，可是此刻这类做法不多了。

工程量的计算：接地母线计算长度，施工图工程量 * （1+%）。

接地极是依据根计算。

7、利用基础钢筋作为接地极：这是此刻比较常用的做法，利用自己基础的钢筋作为自然接地装置，不需要再独自敷设其余的东西了。

工程量的计算：有相应定额的地域，是依据基础的面积计算。

没有相应的定额的地方，能够依据焊接点来计算，参照“柱主筋与地圈梁的焊接”的定额。

8、均压环：作用是均压，将高压平均的散布在物体的四周，保证环形各部位之间没有电位差，进而达到均压的成效。

做法一，利用圈梁的钢筋作为均压环。

定额中有相应的定额能够选择。

做法二，利用扁钢或许圆钢独自敷设均压环。

定额中没有相应的定额，计算规则规定能够依据“户内接地母线”套取。

计算时，依据圈梁中心线长度计算。

设置：一类防雷建筑从30 米以上每间隔 6 米一道，二类防雷建筑从45 米开始每隔三层一道，三类防雷建筑从60 米开始每隔三层一道。

防雷问答题题库1. 什么是雷电？雷电是大气中产生的一种强大的自然电流，由云与地面之间或云与云之间产生。

2. 为什么需要防雷措施？雷电可能引发严重的事故，例如火灾、电击和设备损坏等。

为了保护人身安全和设备财产，需要采取适当的防雷措施。

3. 具体有哪些常见的防雷设施？常见的防雷设施包括避雷针、避雷网、防雷接地装置、避雷器和防雷线路等。

这些设施能够将雷电安全引导到地下或远离建筑物和设备。

4. 什么是避雷针？避雷针是一种尖锐的金属导体，安装在建筑物的高处，如屋顶或塔尖，用于吸引和接收雷电，保护建筑物免受雷击。

5. 避雷针如何工作？避雷针依靠其尖锐的形状和接地系统，集中引导雷电电荷。

当雷电靠近时，避雷针会吸引电荷，并通过接地系统将电荷安全地释放到地下，减少雷电对建筑物和人身的危害。

6. 什么是避雷网？避雷网是一种由导体材料构成的网状结构，安装在建筑物的外墙或屋顶上。

它能够有效地分散雷电电荷，减少雷击风险。

7. 避雷网的原理是什么？避雷网通过导体网格的形式，将雷电电荷均匀分散到建筑物周围的环境中。

这样可以减少雷电对建筑物的吸引力，降低雷击风险。

8. 什么是防雷接地装置？防雷接地装置是一种与地下导体连接的设备，用于将雷电电荷安全地释放到地下，以防止对建筑物和设备的损坏。

9. 防雷接地装置的作用是什么？防雷接地装置能够有效地将雷电电荷引入地下，稳定地与地球电位相连接，从而确保电荷的安全分散，避免雷电对建筑和设备造成危害。

10. 什么是避雷器？避雷器是一种用于保护电气设备免受雷电冲击的装置。

它能够迅速地吸收并释放雷电电荷，保护设备不受雷击损伤。

11. 避雷器的工作原理是什么？避雷器内部有特殊的电气元件，当雷电接近时，避雷器能够迅速响应并引导雷电电荷流入地下。

这样可以保护电气设备免受雷击。

12. 什么是防雷线路？防雷线路是一种专门设计用于预防雷击的电气线路。

它具有与防雷设施相连接的功能，可有效地将雷电电荷导向接地系统。

防雷接地施工知识点总结一、防雷接地施工的基本概念防雷接地施工，是指对建筑物和设备进行防雷接地系统的安装和施工，以保证在雷电天气中建筑物和设备的安全。

防雷接地系统是通过将建筑物或设备的金属构件与地下埋设的导电体连接起来，将雷电的电荷安全地导入地下，避免对建筑和设备造成损害。

二、防雷接地施工的主要知识点1. 防雷接地系统的类型防雷接地系统主要包括内防雷接地和外防雷接地两种类型。

内防雷接地是指将建筑物内的金属结构、设备等导电部件连接到地下埋设的导电体上，以便将雷击所产生的雷电荷安全地引入地下。

外防雷接地是指将建筑物外部的金属构件、设备等导电部件连接到地下埋设的导电体上，以保护建筑物的安全。

2. 防雷接地材料的选择防雷接地材料主要包括导电体、接地网、接地极等。

导电体一般选用优质的铜材或者铜包铝导线，具有良好的导电性能和耐腐蚀性能。

接地网一般采用扁平导线或者焊接网格，以确保连接稳固可靠。

接地极一般采用导电性能好的金属材料，例如优质的铜材。

3. 防雷接地系统的布置防雷接地系统的布置应该遵循一定的规范和标准，以确保系统的效果和安全性。

一般来说，建筑物内防雷接地应该布置在建筑物内部的金属结构、设备等导电部件周围；外防雷接地应该布置在建筑物外墙或者屋顶的金属构件、设备等导电部件周围。

4. 防雷接地系统的施工工艺防雷接地系统的施工工艺主要包括导线的铺设、接地极的埋设、接地网的布设等。

在施工过程中，应该严格按照相关规范和标准进行操作，保证系统的可靠性和安全性。

同时，在施工现场应该配备必要的安全设施和防护措施，以保证施工人员和施工设备的安全。

三、防雷接地施工的流程1. 施工前的准备工作在进行防雷接地施工前，需要进行充分的准备工作，包括施工方案的制定、材料和设备的准备、施工现场的清理等。

施工方案应该根据具体建筑物和设备的情况进行制定，确保施工的合理性和可行性。

2. 施工过程中的操作在进行防雷接地施工时，应该严格按照相关规范和标准进行操作，包括导线铺设、接地极埋设、接地网布设等工序。

雷电防护技术基础知识单选题100道及答案解析1. 雷电放电时，强大的电流会使空气发生（）现象。

A. 电离B. 分解C. 燃烧D. 爆炸答案：A解析：雷电放电时，强大的电流会使空气发生电离现象。

2. 雷电的主要危害形式包括（）A. 直击雷、感应雷和球形雷B. 直击雷、雷电波侵入和球雷C. 直击雷、感应雷和雷电波侵入D. 直击雷、感应雷和雷电反击答案：C解析：雷电的主要危害形式包括直击雷、感应雷和雷电波侵入。

3. 下列不属于直击雷防护装置的是（）A. 避雷针B. 避雷带C. 避雷网D. 避雷器答案：D解析：避雷器主要用于限制过电压，不属于直击雷防护装置。

4. 避雷针的保护范围通常采用（）方法确定。

A. 折线法B. 滚球法C. 经验法D. 模拟法答案：B解析：避雷针的保护范围通常采用滚球法确定。

5. 避雷线主要用于（）的保护。

A. 发电厂和变电站B. 架空线路C. 建筑物D. 电子设备答案：B解析：避雷线主要用于架空线路的保护。

6. 感应雷过电压幅值的大小与（）有关。

A. 雷云电荷量B. 线路距离雷电通道的远近C. 避雷线的高度D. 接地电阻大小答案：B解析：感应雷过电压幅值的大小与线路距离雷电通道的远近有关。

7. 为防止雷电波侵入，进出建筑物的各种金属管道及电气设备的接地装置，应在进出处与防雷接地装置（）。

A. 串联B. 并联C. 混合连接D. 不连接答案：B解析：为防止雷电波侵入，进出建筑物的各种金属管道及电气设备的接地装置，应在进出处与防雷接地装置并联。

8. 雷电活动强烈的地区，应选用（）避雷器。

A. 阀型B. 氧化锌C. 管型D. 保护间隙答案：B解析：雷电活动强烈的地区，应选用氧化锌避雷器。

9. 接地电阻的大小主要取决于（）。

A. 土壤电阻率B. 接地体的尺寸C. 接地体的形状D. 以上都是答案：D解析：接地电阻的大小主要取决于土壤电阻率、接地体的尺寸和形状等。

10. 降低接地电阻的方法不包括（）A. 增加接地体的长度B. 换土C. 深埋接地体D. 采用降阻剂答案：A解析：增加接地体的长度不一定能有效降低接地电阻。

1：SPD 的接地线径？答：数据线：要求大于2.5mm2 ；当长度超过0.5 米时要求大于4mm2。

YD/T5098-1998。

电源线：相线截面积S≤16mm2 时，地线用S；相线截面积16mm2≤S≤35mm2 时，地线用16mm2 ；相线截面积S≥35mm2 时，地线要求S/2；GB 50054 第 2.2.9 条。

2：与SPD 相配合的微型断路器如何选型？答：Asafe 开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AM1-40，需要选用63A 的分断电流能力为10KA 的 D 型微型断路器；第二级模块，如AM2-20，需要选用32A 的分断电流能力为 6.5KA 的C、D 型微型断路器，由于其工作曲线In 值的不同，因此推荐使用D 型；第三级模块，如AM3-10，需要选用16A 的分断电流能力为 4.5KA 的C、D 型微型断路器，由于其工作曲线In 值的不同，因此推荐使用 D 型。

3：可否使用熔断丝？应注意那些问题？答：可以使用防雷熔断丝，但不能使用一般熔断丝；我们使用的防雷熔断丝，规格是VSP-100KA、70KA、40KA、20KA。

防雷熔断丝是对雷电脉冲进行响应，一般熔断丝是对工频或直流电流进行响应。

使用熔断丝和使用微型断路器的区别在于：1、熔断丝的过电流工作曲线受环境温度影响大，对过电流的断开没有微型断路器可靠；2、座装的熔断丝在受到8/20μs 雷电过电压冲击的时候，会从底座中跳出来，使SPD 无法正常工作；3、焊接的熔断丝当SPD 劣化以后，无法象微型断路器那样在小于5s 的时间内断开，易发生短路和火灾危险，不符合GB 50054 和GB 50057 标准的要求。

4：是否所有的SPD 前都装熔断装置？答：不是。

开关型模块由于其损坏方式为开路，因此可以不用装微型断路器等熔断装置。

5：/3NPE 和/4 的SPD 前面装设什么样的微断？为什么？答：/3NPE 的SPD 前装设3P 的微型断路器，/4 的SPD 前装设4P 的微型断路器。
