基础接地及防雷引下线施工工程技术交底
- 格式：doc
- 大小：31.00 KB
- 文档页数：8
下载文档原格式
合集下载
基础底板防雷接地技术交底
精心整理1、本表头由交底人填写，交底人与接受交底人各保存一份；2、当做分部、分项施工作业交底时，应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。
技术交底记录 表C2-1编号 工程名称交底日期 2015年4月2日 施工单位分项工程名称 基础底板防雷接地 交底提要建筑物基础底板防雷接地与避雷引下线施工技术注意事项交底内容： 本工程防雷等级为三类，防雷接地、电气设备的保护接地、弱电系统、电梯机房等的接地共用统一的接地极,要求接地电阻不大于0.5欧姆。
一、施工准备1、作业条件：基础底板梁钢筋与柱筋连接处已绑扎完毕。
2、材料要求：圆钢、镀锌扁钢应有材质检验证明及产品出厂合格证。
二、施工工艺1、工艺流程：接地体→接地干线→引下线→均压环2、技术要求：2.1基础接地网利用基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网，按照图纸设计尺寸、位置焊接成网格。
采用φ12圆钢跨接焊接，且双面施焊，焊接长度不小于主筋直径的6倍，且不小于90mm ，要求焊缝饱满、无夹渣、无咬边现象。
焊接完毕后，立即清除焊缝面的药皮。
2.2防雷引下线按照图纸设计尺寸及位置要求，利用外墙混凝土内柱主钢筋作为引下线，每处引下线选择直径应不小于φ16mm 两根或直径应不小于φ14mm 四根主筋，引下线间距不大于25m 。
柱子内作为防雷引下线的两根主筋上，用φ12圆钢分别与横向和纵向接地连接线焊接，双面施焊，焊接长度不小于引下线主筋直径的6倍，并将2根主筋做好标记，以便于引出和检查。
审核人 交底人 接受交底人技术交底记录 表C2-1编号1、本表头由交底人填写，交底人与接受交底人各保存一份；2、当做分部、分项施工作业交底时，应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。
工程名称交底日期 2015年4月2日 施工单位分项工程名称 基础底板防雷接地 交底提要建筑物基础底板防雷接地与避雷引下线施工技术注意事项 交底内容： 三、质量标准1、主控项目1.1材料的质量符合设计要求。
防雷工程施工技术交底
防雷工程施工技术交底
执行规范：GB50303——2002《建筑电气工程施工质量验收规范》
安全注意事项：进入施工现场作业比须带安全帽，2.00m以上和边作业必须栓安全带；正确使用电动工具，听从现场安全管理人员的指挥及安排。
有关施工技术方面的注意事项：
1、建筑物基础接地体待底版钢筋敷设完成，再按设计要求作接地施工，经检查确认才能支模浇混凝土。
2、接地体、埋地接地线必须采用镀锌件，垂直接地体的间距在垂直接地体长度为2.50m时，一般不小于5.0m。
垂直接地体一般采用L50x50x5mm的镀锌角钢或大于Φ40mm 壁厚大于3.5mm的镀锌钢管，长度一般为2.50m；接地体顶面埋深不应小于0.60m;
3、接地体通过人行道处深度不应小于1.0m;且应采取均压措施或在其上方铺设卵石或沥青地面。
4、接地体的焊接长度，对扁钢应为扁钢宽度的两倍（且不少于三个棱边焊接），对圆应为圆钢直径的6倍且双面焊；接地体的引出线应作防腐处理。
5、接地干线至少应在不同的两点处与接地网相连接，自然接地体至少在不同的两点与接地干线相连接。
6、人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设置测试点。
7、避雷引下线一般采用圆钢或扁钢，圆钢直径不小于12mm，扁钢截面不小于100mm2,扁钢厚度不小于4mm。
交底部位：基础及主体防雷
交底人：
接受交底人：二00 年月日。
底板防雷及引下线技术交底
4.圆钢必须先调直，然后方可进行焊接。
5.引下线施工完毕后，必须用白色油漆做好标记，以防引下线错位。
技术负责人：交底人：接交人：
2.防雷引下线施工严格按照设计图纸中标明的防雷引下点进行施工，利用图纸中标明的结构柱内对角的两根不小于φ16钢筋作防雷引下线。在地下结构柱钢筋绑扎完毕后，采用φ12圆钢将结构柱内两根引下线与基础底板纵横两根主筋可靠焊接。搭接长度大于6倍钢筋直径；不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷；焊接完毕后用白蓝色油漆在引下线上做标记；引下线采用φ12圆钢作跨接地线，焊接要求同上。
（1）建筑物有脚手架或爬梯，有能上人操作的条件。
（2）结构柱钢筋绑扎完毕
三、施工工艺
1.本工程站房部分利用基础灌注桩作自然垂直接地体，在底板钢筋绑扎完毕后，采用φ12圆钢将基础灌注桩内钢筋可靠联结，从基础桩内钢筋引两根φ12圆钢与基础柱承台内主筋可靠联结，采用φ12圆钢将底板内上下两层通长钢筋可靠焊接。要求圆钢与底板钢筋搭接长度大于底板钢筋直径的6倍；焊接处焊缝应饱满并有足够的机械强度；不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷；由于底板为现浇混凝土结构，所以焊接处可不作防腐处理。
技术负责人：交底人：接交人：
表C1-3技术交底记录
工程名称
京广铁路保定站改造工程
交底部位
基础底板防雷及柱内引下线
工程编号
日期
2010-12-12
交底内容：
四．引下线与接地体联结示意图
五、应注意的问题
1.所用材料的规格、型号必须符合设计图纸的要求。
2.搭接长度必须大于最大钢筋直径的6倍。
3.焊缝处的药皮一定要清理干净。
3.在图纸中标明的与室外人工接地体及市政配套工程联结的所有结构柱距室外地坪-1.0米处预留40*4镀锌扁钢,扁钢必须保证有不少于两处与结构柱内防雷引下线可靠焊接。
5.引下线施工完毕后，必须用白色油漆做好标记，以防引下线错位。
技术负责人：交底人：接交人：
2.防雷引下线施工严格按照设计图纸中标明的防雷引下点进行施工，利用图纸中标明的结构柱内对角的两根不小于φ16钢筋作防雷引下线。在地下结构柱钢筋绑扎完毕后，采用φ12圆钢将结构柱内两根引下线与基础底板纵横两根主筋可靠焊接。搭接长度大于6倍钢筋直径；不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷；焊接完毕后用白蓝色油漆在引下线上做标记；引下线采用φ12圆钢作跨接地线，焊接要求同上。
（1）建筑物有脚手架或爬梯，有能上人操作的条件。
（2）结构柱钢筋绑扎完毕
三、施工工艺
1.本工程站房部分利用基础灌注桩作自然垂直接地体，在底板钢筋绑扎完毕后，采用φ12圆钢将基础灌注桩内钢筋可靠联结，从基础桩内钢筋引两根φ12圆钢与基础柱承台内主筋可靠联结，采用φ12圆钢将底板内上下两层通长钢筋可靠焊接。要求圆钢与底板钢筋搭接长度大于底板钢筋直径的6倍；焊接处焊缝应饱满并有足够的机械强度；不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷；由于底板为现浇混凝土结构，所以焊接处可不作防腐处理。
技术负责人：交底人：接交人：
表C1-3技术交底记录
工程名称
京广铁路保定站改造工程
交底部位
基础底板防雷及柱内引下线
工程编号
日期
2010-12-12
交底内容：
四．引下线与接地体联结示意图
五、应注意的问题
1.所用材料的规格、型号必须符合设计图纸的要求。
2.搭接长度必须大于最大钢筋直径的6倍。
3.焊缝处的药皮一定要清理干净。
3.在图纸中标明的与室外人工接地体及市政配套工程联结的所有结构柱距室外地坪-1.0米处预留40*4镀锌扁钢,扁钢必须保证有不少于两处与结构柱内防雷引下线可靠焊接。
防雷及接地安装技术交底
（7）避雷带、均压环安装
利用镀锌扁钢在屋顶暗敷的避雷带可以埋在建筑我那防水保护层内。并应与暗敷的避雷网和防雷引下线焊接。
利用结构圈梁里的主筋做均压环时，应将不少于两根的主筋焊成闭合环路，并与每个防雷引下线焊接牢固。在金属门窗处留出与金属门窗的连接头（不少于两点）。
用扁钢敷设在建筑物外墙四周的均压环，应与周围各引下线可靠焊接成一体。
11、预埋在混凝土中的焊接接头外，其余均应有防腐措施。
五、成品保护
1、接地线明敷设施工时，不得损坏建筑结构，不得污染建筑、装饰及设备表面。
2、避雷网、避雷带安装完成后，应加强保护，避免砸碰。
六、需要注意的质量问题
1、焊接操作人员必须持证上岗，以防焊接质量部符合要求。
2、明敷设引下线支架应定牢固，横平竖直，以免引下线松动，超出允许偏差。
2、室内接地干线作业条件
支架安装完毕。
保护管已预埋。
土建初装完毕。
3、屋顶避雷带、避雷网、避雷针安装作业条件
避雷带、避雷网支架做完。
防雷引下线做完。
具备调制场地和垂直运输条件。
需用脚手架处，脚手架已搭设完毕。
三、施工工艺
（1）工艺流程
（2）接地装置安装
人工接地体（极）安装
接地体的加工：接地体应使用热镀锌钢材制作，长度不小于2.5m。为便于打入，可将接地体一端加工成尖型。
采用多根明装引下线时，为了便于测量接地电阻，以及检验引下线和接地线的连接状况，应在每条引下线放置断接卡子。
（5）引下线暗敷设
利用结构柱子主筋（直径不小于16mm）作引下线时，先按设计要求找出柱子主筋位置，然后油漆做好标记，距室外地坪0.3～0.5m处焊出测试点，随钢筋逐层串联焊接至顶层，焊接出一定长度的与避雷带连接线，搭接长度不应小于100mm，做完后进行隐检，并做好隐检记录。
利用镀锌扁钢在屋顶暗敷的避雷带可以埋在建筑我那防水保护层内。并应与暗敷的避雷网和防雷引下线焊接。
利用结构圈梁里的主筋做均压环时，应将不少于两根的主筋焊成闭合环路，并与每个防雷引下线焊接牢固。在金属门窗处留出与金属门窗的连接头（不少于两点）。
用扁钢敷设在建筑物外墙四周的均压环，应与周围各引下线可靠焊接成一体。
11、预埋在混凝土中的焊接接头外，其余均应有防腐措施。
五、成品保护
1、接地线明敷设施工时，不得损坏建筑结构，不得污染建筑、装饰及设备表面。
2、避雷网、避雷带安装完成后，应加强保护，避免砸碰。
六、需要注意的质量问题
1、焊接操作人员必须持证上岗，以防焊接质量部符合要求。
2、明敷设引下线支架应定牢固，横平竖直，以免引下线松动，超出允许偏差。
2、室内接地干线作业条件
支架安装完毕。
保护管已预埋。
土建初装完毕。
3、屋顶避雷带、避雷网、避雷针安装作业条件
避雷带、避雷网支架做完。
防雷引下线做完。
具备调制场地和垂直运输条件。
需用脚手架处，脚手架已搭设完毕。
三、施工工艺
（1）工艺流程
（2）接地装置安装
人工接地体（极）安装
接地体的加工：接地体应使用热镀锌钢材制作，长度不小于2.5m。为便于打入，可将接地体一端加工成尖型。
采用多根明装引下线时，为了便于测量接地电阻，以及检验引下线和接地线的连接状况，应在每条引下线放置断接卡子。
（5）引下线暗敷设
利用结构柱子主筋（直径不小于16mm）作引下线时，先按设计要求找出柱子主筋位置，然后油漆做好标记，距室外地坪0.3～0.5m处焊出测试点，随钢筋逐层串联焊接至顶层，焊接出一定长度的与避雷带连接线，搭接长度不应小于100mm，做完后进行隐检，并做好隐检记录。
防雷接地工程施工技术交底
分包单位负责人交底内容根据上海霍尼韦尔公司（中国公司）现场踏勘，先结合图纸、国家规范以及现场踏勘资料对防雷、接地分项工程施工安装进行技术交底。
交底内容如下：接地系统的施工要求(1)避雷引下线工艺说明：接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；除埋设在混凝土中的焊接接头外，有防腐措施。
(2)屋面避雷带工艺说明：避雷线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物表面100mm。
支持件间的距离，在水平直线部分宜为0.5～1.5m；垂直部分宜为1.5～3m；；转弯部分宜为0.3～0.5m。
热镀锌钢材焊接时将破坏热镀锌防腐，应在焊痕内100mm内做防腐处理。
避雷引下线处应采用金属铭牌制作永久标识。
(3)接地电阻测试点工艺说明：人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
测试点应形成断接卡，平时采用镀锌螺栓紧固连接，便于检查测试。
测试点处一般采用接线盒，如取消接线盒，应在洞壁上预埋洞盖的固定件，内壁用水泥砂浆抹光。
测试点的制作应与建筑物的外装饰相结合，做到实用、美观。
(4)屋面金属管道接地工艺说明：屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。
(5)屋面金属构件接地工艺说明：屋面外露的其他金属构件必须与避雷带连成一个整体的电气通路。
各构件不得串接，必须单独与接地干线相连。
(6)室内金属门窗接地工艺说明：第二类防雷建筑当建筑物高度超过45m时，应将45m及以上外墙上的栏杆、门窗等较大金属物直接或通过预埋件与防雷装置相连。
第三类防雷建筑当建筑物高度超过60m时，应将60m及以上外墙上的栏杆、门窗等较大的金属物直接或通过预埋件与防雷装置相连。
地下车库基础防雷接地技术交底
接地测试点做法
10的镀锌圆钢作为接闪器，屋顶避雷带连接线网格
，突出屋面的所有金属物体采用Φ10的镀锌圆钢与避雷带可靠连接。
接闪器做法接闪器拐角处做法
本工程采用总等电位联结总等电位板由紫铜板制成，应将建筑物内保护干线、设备进线总管、建筑物金属构建进行联结，总等电位联结采用BYJ—1*25 PC32,总等电位联结均采用各种型号的等电位卡子，禁止在金属管道上焊接。
有洗浴设备的卫生间内设有暗装局部等电位箱（LEB
的钢筋网相接)，底边距地0.5米。
在重症监护室内预留接地端子，单独引自接地系统，明敷的扁铁刷黄绿相间的面漆，地下一层的配电间和设备间要做到接地美观漂亮。
卫生间等电位连接做法
交底人接受交底人
注：本记录一式两份，一份交接受交底人，一份存档。
年月
本工程防雷接地、变压器中性点接地、电气设备的保护接地、电梯、医疗系统等的接地共用统一的接地极，要求接地电阻不大于1欧姆，实测不满足时，增设人工接地极。
、焊接接地体时不得破坏防水部分；
、不得随意移动已经绑扎好的结构钢筋；。
1防雷及接地技术交底内容
较大的金属物与均压环连接。凡突出屋面的非金属管道及太阳能应装设避雷带就近与避雷带相连,屋面避雷带连接线网格不大于20mX20m或24mX16m。
3.引下线:利用建筑物钢筋混凝土柱子或剪力墙内两根Φ16以上主筋作通长焊接作为引下线,引下线间距不大于25m。所有外墙引下线在室外地面下1m处引出一根40X4热镀锌扁钢,扁钢伸出室外,距外墙皮的距离不小于1m。
2)支架顶部一般应距建筑物表面lOOmm。
3)两支架垂直间距不大于1．5m。间距应均匀，允许偏差30mm。垂直度每3m检查段允许偏差2‰但全长偏差不得大于lOmm。
4)支架及固定件应采用镀锌材料。
(3)引下线安装
1)引下线安装前，必须先将扁钢或圆钢调直，将引下线用大绳提升到最高点，放入每个支架卡子内，从断接卡处由下而上将卡子螺栓拧紧。断接卡子处应进行焊接。焊接后，清除药皮，刷防锈漆。防雷引下线及接地体的连接应采用焊接，焊接处应补涂防腐剂。
签字栏交底人审核人接受交底人1利用结构柱子主筋直径不小于6mm作引下线时先按设计要求找出柱子主筋位置然后油漆做好标记距室外地坪05m处焊出测试点随钢筋逐层串联焊接至顶层焊接出一定长度的与避雷带连接线搭接长度不应小于钢筋直径的10倍做完后进行隐检并做好隐检记录
一、交底范围
本技术交底适用于建筑物防雷接地、保护接地、工作接地、重复接地及综合接地装置安装工程。
8.本工程接地型式采用TN-C-S系统,电源在进户处做重复接地,并与防雷接地共用接地极。
9.整个防雷接地装置应连接成一导电整体，各部位焊接一定严格保证质量，焊接可靠。
三、施工准备
（一）材料要求
1．接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计要求，且全部为镀锌材料。产品应有材质证明及产品出厂合格证。
3.引下线:利用建筑物钢筋混凝土柱子或剪力墙内两根Φ16以上主筋作通长焊接作为引下线,引下线间距不大于25m。所有外墙引下线在室外地面下1m处引出一根40X4热镀锌扁钢,扁钢伸出室外,距外墙皮的距离不小于1m。
2)支架顶部一般应距建筑物表面lOOmm。
3)两支架垂直间距不大于1．5m。间距应均匀，允许偏差30mm。垂直度每3m检查段允许偏差2‰但全长偏差不得大于lOmm。
4)支架及固定件应采用镀锌材料。
(3)引下线安装
1)引下线安装前，必须先将扁钢或圆钢调直，将引下线用大绳提升到最高点，放入每个支架卡子内，从断接卡处由下而上将卡子螺栓拧紧。断接卡子处应进行焊接。焊接后，清除药皮，刷防锈漆。防雷引下线及接地体的连接应采用焊接，焊接处应补涂防腐剂。
签字栏交底人审核人接受交底人1利用结构柱子主筋直径不小于6mm作引下线时先按设计要求找出柱子主筋位置然后油漆做好标记距室外地坪05m处焊出测试点随钢筋逐层串联焊接至顶层焊接出一定长度的与避雷带连接线搭接长度不应小于钢筋直径的10倍做完后进行隐检并做好隐检记录
一、交底范围
本技术交底适用于建筑物防雷接地、保护接地、工作接地、重复接地及综合接地装置安装工程。
8.本工程接地型式采用TN-C-S系统,电源在进户处做重复接地,并与防雷接地共用接地极。
9.整个防雷接地装置应连接成一导电整体，各部位焊接一定严格保证质量，焊接可靠。
三、施工准备
（一）材料要求
1．接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计要求，且全部为镀锌材料。产品应有材质证明及产品出厂合格证。
基础接地及防雷引下线焊接技术交底
技术交底记录编号电气--004表C2-2-1工程名称援尼日尔综合医院工程交底日期施工单位北京城建集团有限责任公司分项工程名称建筑电气交底提要基础接地体及防雷引下线焊接交底内容：一、施工准备：1、作业条件：结构钢筋绑扎完毕。
2、材料：圆钢、镀锌扁钢、油漆（白色）、防锈漆、电焊条等。
3、工机具：钢筋调直机、电焊机、钢锯及锯条、毛刷等。
二、工艺操作：1.接地装置：将建筑物基础梁（顶标高-1.000）内的两根主筋焊接成网，并将基础梁主筋与框架柱内的两根主筋及承台基础内钢筋网通常焊接组成基础接地网,注意接地体过建筑物伸缩缝时采用￠12热镀锌圆钢做半圆形跨接焊。
2.引下线：利用建筑物结构柱内的两根不小于Ф16主筋通长焊接作为引下线，上端与接闪带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。
防雷引下线用白油漆作好标记。
在室外地面下1米引出一根—40×4的镀锌扁钢伸出室外，镀锌扁钢预留长度为2米，甩出室外散水，距外墙皮距离不小于1米。
各测试点高度距室外地坪500mm，预埋（—60×6，L=100mm）连接板，并做标志。
引下线及测试点数量、位置见各单体防雷接地基础平面图。
3. 总等电位引下线：采用—50×5热镀锌扁钢，下端与接地极焊接，在进线间（配电房）地面上0.3米处引出后在室内用—50×5热镀锌扁钢沿墙做一圈接地，并设MEB端子箱。
各总等电位引下线位置见各单体防雷接地基础平面图。
4.电管井用、弱电机房接地引下线：采用—40×4热镀锌扁钢，下端与接地极焊接，进管井后垂直引上每层与LEB连接，数量、位置见各单体防雷接地基础平面图。
5.电梯机房用接地引下线：利用结构柱内两根主筋通长互相焊接并在电梯井道内距地0.3米处预留接地连接板，供电梯导轨等接地用，同时引上至电梯机房，在机房地面上0.3米处引出后用用—40×4热镀锌扁钢沿墙距地面0.3米做一圈接地。
基础接地技术交底记录
技术交底记录
鲁DQ—004
工程名称
施工单位
分项工程名称
防雷及接地安装
交底日期
3.1工艺流程：
避雷针
接地体
→
接地干线
支架
→
引下线明敷
避雷网
避雷带或
引下线暗敷
均压环
3.2接地体安装工艺：
人工接地体（极）安装应符合以下规定：
3.2.1人工接地体（极）的最小尺寸见表3-48所示。
钢接地体和接地线的最小规格表3-48
3.8.1.5支架应平直。水平度每2m检查段允许偏差3/1000，垂直度每3m检查段允许偏差2/1000；但全长偏差不得大于10mm。
3.8.1.6支架等铁件均应做防腐处理。
3.8.1.7埋注支架所用的水泥砂浆，其配合比不应低于1∶2。
3.8.2支架安装
3.8.2.1应尽可能随结构施工预埋支架或铁件。
3.6.1.2敷设前按设计要求的尺寸位置先挖沟。挖沟要求见3.3，然后将扁钢放平埋入。回填土应压实但不需打夯，接地干线末端露出地面应不超过0.5m，以便接引地线。
3.6.2室内接地干线明敷设：
3.6.2.1预留孔与埋设支持件：
按设计要求尺寸位置，预留出接地线孔，预留孔的大小应比敷设接地干线的厚度、宽度各大出6m。以上。其方法有以下三种：
根据设计要求先在砖墙（或加气混凝土墙、空心砖墙）上确定坐标轴线位置，然后随砌墙将预制成50mm×50mm的方木样板放火墙内，待墙砌好后将方木样板剔出，然后将支持件放入孔内，同时洒水淋湿孔洞，再用水泥砂浆将支持件埋牢，待凝固后使用。现浇混凝土墙上固定支架，先根据设计图要求弹线定位，钻孔，支架做燕尾埋入孔中，找平正，用水泥砂浆进行固定。
3.2.4接地体理设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯实。
鲁DQ—004
工程名称
施工单位
分项工程名称
防雷及接地安装
交底日期
3.1工艺流程：
避雷针
接地体
→
接地干线
支架
→
引下线明敷
避雷网
避雷带或
引下线暗敷
均压环
3.2接地体安装工艺：
人工接地体（极）安装应符合以下规定：
3.2.1人工接地体（极）的最小尺寸见表3-48所示。
钢接地体和接地线的最小规格表3-48
3.8.1.5支架应平直。水平度每2m检查段允许偏差3/1000，垂直度每3m检查段允许偏差2/1000；但全长偏差不得大于10mm。
3.8.1.6支架等铁件均应做防腐处理。
3.8.1.7埋注支架所用的水泥砂浆，其配合比不应低于1∶2。
3.8.2支架安装
3.8.2.1应尽可能随结构施工预埋支架或铁件。
3.6.1.2敷设前按设计要求的尺寸位置先挖沟。挖沟要求见3.3，然后将扁钢放平埋入。回填土应压实但不需打夯，接地干线末端露出地面应不超过0.5m，以便接引地线。
3.6.2室内接地干线明敷设：
3.6.2.1预留孔与埋设支持件：
按设计要求尺寸位置，预留出接地线孔，预留孔的大小应比敷设接地干线的厚度、宽度各大出6m。以上。其方法有以下三种：
根据设计要求先在砖墙（或加气混凝土墙、空心砖墙）上确定坐标轴线位置，然后随砌墙将预制成50mm×50mm的方木样板放火墙内，待墙砌好后将方木样板剔出，然后将支持件放入孔内，同时洒水淋湿孔洞，再用水泥砂浆将支持件埋牢，待凝固后使用。现浇混凝土墙上固定支架，先根据设计图要求弹线定位，钻孔，支架做燕尾埋入孔中，找平正，用水泥砂浆进行固定。
3.2.4接地体理设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯实。
基础接地技术交底
4、拆除脚手架或搬运物件时,不得碰坏接地干线。
四、施工时应注意的质量通病:
1、焊接面不够，焊口有夹渣、咬肉、裂纹、气孔等,按焊接要求应重新处理体埋深或间距不够的,无法测量准确的接地电阻值。
4、利用主筋做引下线,必须每层用油漆做好标识,防止到上面后搞不清楚。
工程名称
搜宝中心
交底部位
基础接地,避雷引下线，等电位,测试卡连接
施工技术交底
交底内容:
一、施工说明：
根据办公建筑设计规范，本工程防雷等级为二类。建筑的防雷装置满足防直击雷、侧击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。
二、施工方法与规定:
１、接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度。不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后。
5、本工程采用总等电位联结,总等电位板由紫铜板制成，应将建筑物内保护干线,设备进线总管等进行联结,总等电位联结线采用BV—１X2５ｍmPC32,总等电位联结均采用等电位卡子，禁止在金属管道上焊接.
三、成品保护:
１、其他工种在施工时，注意不要损坏接地体。
２、不得随意移动已经绑扎好的钢筋．
3、施工时，不得磕碰及弄脏墙面,焊接时注意保护墙面。
交底人:技术负责人:
接交人：
年月日
2、采用搭接焊时,其焊接长度如下：
(1)、镀锌扁钢不小于其宽度的２倍,且至少３个棱边施焊。
(２)、双面施焊镀锌圆钢与镀锌扁铁连接时,其长度为圆钢直径的6倍。
（3)、镀锌圆钢焊接长度为其直径的６倍,且应双面施焊。
3、镀锌扁钢敷设前需调直、煨弯自然.直线段不应有明显弯曲，并应立放.
4、利用建筑物基础做自然接地极，将基础底板上下两层主筋沿建筑物外圈焊接成环形,并将主轴上的基础梁及结构地板上下两层主筋互焊接成网作为接地体。利用建筑物钢筋混凝土柱子或剪力墙内两根Φ１６以上主筋通长(焊接、绑扎)作为引下线，间距不大于１8m,引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接．按设计找出主筋位置，用油漆做好标记.建筑物四角的外墙引下线在距室外地面上０。5处设测试卡子。
四、施工时应注意的质量通病:
1、焊接面不够，焊口有夹渣、咬肉、裂纹、气孔等,按焊接要求应重新处理体埋深或间距不够的,无法测量准确的接地电阻值。
4、利用主筋做引下线,必须每层用油漆做好标识,防止到上面后搞不清楚。
工程名称
搜宝中心
交底部位
基础接地,避雷引下线，等电位,测试卡连接
施工技术交底
交底内容:
一、施工说明：
根据办公建筑设计规范，本工程防雷等级为二类。建筑的防雷装置满足防直击雷、侧击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。
二、施工方法与规定:
１、接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度。不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后。
5、本工程采用总等电位联结,总等电位板由紫铜板制成，应将建筑物内保护干线,设备进线总管等进行联结,总等电位联结线采用BV—１X2５ｍmPC32,总等电位联结均采用等电位卡子，禁止在金属管道上焊接.
三、成品保护:
１、其他工种在施工时，注意不要损坏接地体。
２、不得随意移动已经绑扎好的钢筋．
3、施工时，不得磕碰及弄脏墙面,焊接时注意保护墙面。
交底人:技术负责人:
接交人：
年月日
2、采用搭接焊时,其焊接长度如下：
(1)、镀锌扁钢不小于其宽度的２倍,且至少３个棱边施焊。
(２)、双面施焊镀锌圆钢与镀锌扁铁连接时,其长度为圆钢直径的6倍。
（3)、镀锌圆钢焊接长度为其直径的６倍,且应双面施焊。
3、镀锌扁钢敷设前需调直、煨弯自然.直线段不应有明显弯曲，并应立放.
4、利用建筑物基础做自然接地极，将基础底板上下两层主筋沿建筑物外圈焊接成环形,并将主轴上的基础梁及结构地板上下两层主筋互焊接成网作为接地体。利用建筑物钢筋混凝土柱子或剪力墙内两根Φ１６以上主筋通长(焊接、绑扎)作为引下线，间距不大于１8m,引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接．按设计找出主筋位置，用油漆做好标记.建筑物四角的外墙引下线在距室外地面上０。5处设测试卡子。
桩基基础接地施工安全技术交底
电气安装防雷接地分项工程施工技术交底位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）焊好，并在室外地面以下，将主筋焊接预埋接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查。
（3）接地体核验：接地体安装完毕后，应及时请监理单位进行隐检核验（签署审核意见，并下审核结论），接地体材质、位置、焊接质量等均应符合施工规范要求。
接地电阻应及时进行测试，当利用自然接地体作为接地装置时，应在底板钢筋绑扎完毕后进行测试；当利用人工接地体作为接地装置时，应在回填土之前进行测试；若阻值达不到设计、规范要求时应补做人工接地极。
接地电阻测试须形成记录。
避雷引下线暗敷设：（1）利用主筋作暗敷设引下线时，每条引下线不得少于两根主筋，每根主筋直径大于等于φ12mm。
每栋建筑物至少有两根引下线（投影面积小于50m2的建筑物例外）。
防雷引下线最好为对称位置，例如两根引下线要做成“一”字形或“乙”字形，四根引下线要做成“I”字形，引下线间距离不应大于 20m，当大于 20m时应在中间多引一根引下线。
（2）现浇混凝土内敷设引下线不做防腐处理。
（3）主筋搭接处按接地线要求焊接，当主筋连接采用压力埋弧焊、对焊、冷挤压、丝接时其接头处可不焊跨接线及其他的焊接处理。
梁主筋焊接示意图（3）施工要求：防雷验收规范中关于焊接时搭接长度的要求：4、要在图纸中找出引下线位置以免遗漏，需要焊接接地的桩基，预留接地钢板的柱要标记清晰并确定位置做出标记以免遗漏。
5、质量要求符合《建筑电气工程施工质量验收规范》（GB50303－2011）的规定以及《建筑物防雷工程质量验收规范》（GB50601-2010）施工过程中加强现场巡查，发现质量缺陷及时处理按照图纸要求和验收规范对分包进行施工技术、安全技术交底。
6、施工完成后，要在现场进行检查，检查是否有漏焊或者焊接部位未两面施焊，焊渣未处理等情况出现，并对搭接倍数进行测量看是否符合要求。
7、防雷接地焊接完成后要进行接地电阻摇测，摇测值不得大于1Ω。
基础接地及避雷引下线施工技术交底
技术交底编号：工程名称乌铁局职工集资房南站货场住宅小区B1块地项目交底部位防雷接地及避雷引下线施工单位中铁二十局集团第六工程有限公司交底时间年月日交底提要：有关高层住宅防雷接地焊接及避雷引下线施工。
一、施工准备1、熟悉图纸，对图纸中的疑点记录汇总，做好图纸会审准备工作。
2、对现场管理人员及操作人员进行书面技术交底。
3、作好特殊工种人员岗前培训，持证上岗。
4、根据施工组织进度计划，提出分阶段材料计划、预埋管及预埋件加工计划、原材料检验和试验计划、机械设备安装计划、设备租赁计划以及劳动力计划。
5、调查落实管材、设备的规格、品种、产地。
6、建立施工档案，以备施工中资料收集和分类。
二、工程概述本建筑为一类高层住宅建筑,地下一层为连体的车库，地上部分为住宅，层高为29层、30层、34层；电气保护采用TN-S系统, 电源入户处做重复接地, 所有引入建筑物的金属管线均应与接地系统相联,大楼做总等电位联结,卫生间做局部等电位联结，本建筑按民用第三类防雷建筑进行防雷设计，屋顶采用暗敷∅10镀锌圆钢作避雷带,屋顶避雷连接线网格不大于20mx20m，引下线利用柱子内两根∅16mm以上主筋通长焊接作为引下线，引下线上端与避雷带焊接,下端与接地体焊接.外墙引下线距室外地面上0.8m设测试卡子，钢构架和混凝土的钢筋应互相连接,凡突出屋面的所有金属构件,如金属杆、金属通风管屋顶风机等均应与避雷带可靠焊接，本工程防雷接地与强,弱电接地共用接地极,要求接地电阻不大于1.0欧姆,实测不满足要求时增设接地极，基础钢筋网外圈的梁主筋焊通做接地体,单体接地体用-40x4镀锌扁钢与车库接地体焊，通成同一接地系统，防侧击雷：60米及以上，每层将外圈主筋焊通并与引下线联通做防侧击雷均压环。
所有外墙的金属门窗等构件均应与均压环连接。
突出外墙的阳台、平台等构筑物外圈钢筋亦应焊通与防雷引下线联通做避雷带（如无外圈钢筋应另敷明装避雷带）。
凡正常不带电,而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地，本工程采用总等电位联结,将建筑物内保护干线.设备进出线总管.建筑物金属构件进行联结. 总等电位联结线采用-40x4镀锌扁钢,在电气竖井.电梯井道垂直敷设-40X4镀锌扁钢接地线与总等电位端子板相联,卫生间等潮湿场所做局部等电位联结。
防雷接地技术交底
本表由施工单位填写
本表由施工单位填写
表C2-1
工程名称交底日期
施工单位分项工程
交底提要防雷、接地施工技术交底
将接线端子全部短路，慢摇摇把，调整测量标度盘，使指针返回零位，这时指针度盘零线，表盘零线大体重合，则说明仪表是好的。
用导线将E’、P’和C’连于仪表相应的端纽，如下图所示：
②测量注意事项
a 两人操作
b 被测电阻与辅助接地极三点所成直线不得与金属管道或邻近的架空线平行
c 测量时，被测电极应与电气设备断开
接地电阻测试仪不允许开路实验
四、防雷装置安装
4.1屋顶避雷带做法
本建筑物设置避雷带，采用ɸ10镀锌圆钢避雷带沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设，并在整个屋面组成不大于20m×20m或24m×16m的网格。
屋面所有金属物体应与避雷带焊接连通。
避雷带安装高度为150mm，距屋面边缘或女儿墙外侧为100mm，支持卡水平距离为1000mm，转角处间距为500mm。
屋面避雷带转角位与防雷引下线连接处必须有弧形过度，且焊接可靠。
屋面不同标高部位避雷带连接，利用结构钢筋焊接连通，用ɸ12镀锌圆钢暗敷焊接连通。
审核人交底人接受交底人。
防雷接地技术交底
工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.2 接地干线敷设细部要求在配电间、设备房、强、弱电竖井内明设接地线，根据设计要求敷设一圈﹣25×4mm热镀锌扁钢与与等电位连接端子板可靠连接。
首先在墙上安装卡子，水平直线段1.0米一个，垂直部分2.0米一个，转弯部分0.4米一个，扁钢与墙面的距离15mm，距完成地面30cm高，设置要求均匀一致，顺直美观，固定牢靠；焊接处要平滑，所有焊接点补刷一遍防腐漆后再通长刷黄绿相间油漆一遍。
如下图：配电房接地干线工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.3 防雷引下线细部要求本工程利用结构柱内2根不小于φ16柱主筋作防雷引下线，利用建筑物柱主筋作为接地引下线的每层用黄色油漆在引下线钢筋离地面0.3m处涂刷一圈，涂刷长度10cm。
保证下端与相应的两根基础主筋焊接连通及至上通焊到屋顶。
如土建柱主筋采用机械焊接，必须用不小于φ10圆钢搭接焊通。
2.2.4屋面防雷接闪带细部要求沿机房层屋面女儿墙、钢筋混凝土架构层表面顶明敷（贴敷）-25x4的镀锌扁钢作为接闪带，要求接闪带与屋檐边垂直面平齐。
在机房层屋面素混凝土整浇层（约40mm厚）内，敷设-25x4镀锌扁钢，组成不大于20x20或24x16米的接闪网，屋顶所有接闪器之间应互相连接。
2.2.5 防雷测试盒（1）在设计图纸指定点预留测试盒作为防雷检测点，高度距地0.5米。
测试盒采用δ0.75镀锌钢板作成250*150*50大小的盒子，暗装在设计图纸指定位置。
由防雷引下线引出一根﹣40×4工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）热镀锌扁钢至防雷测试盒内，作防雷测试用。
2.2.6屋面金属构件及金属管道接地屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。
技术交底001--防雷、接地
两道沥青漆进行防腐处理。 3.4.3 接地母线明敷设 3.4..3.1 在地下二层高低压变配电室沿墙距地 0.3 米水平明敷设一圈-40*4 的热镀锌
扁钢作为高、低压配电柜、变压器的接地连接之用。 3.4.3.2 在强、弱电竖井垂直敷设两条-40*4 的热镀锌扁钢作为桥架等的接地之用。 3.4.3.3 明敷设接地母线的安装要求 待墙面粉刷工程完活后，方可进行接地母线安装，敷设前必须先在墙壁上确定好母
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（安全）交底记录
鲁 DQ－004
工程名称
...
施工单位
...
分项工程名称 防雷、接地
交底日期 4
交底内容：
合格后及时请监理单位进行隐检，同时做好隐检记录。 焊接处（双面焊接，焊接长度大于12 ）
φ12跨接钢筋
钢筋直螺纹套筒跨接焊示意图 图1
3．4 室内、外接地母线敷设 3.4.1 室内接地母线暗敷设 根据设计图纸，本工程在电气竖井；消防值班室；卫生间、淋浴间；弱电机房等部位 做总等电位端子箱，因此从基础底板轴线相应的两根主筋上焊接引上-40*4 的镀锌扁 钢暗敷设至等电位端子箱。
项目专业技术负责人：
交底人：
3．2．1 基础底板内轴线主筋接头处；基础底板内纵、横向轴线交叉处主筋、基础底 板内轴线主筋与柱内主筋接头处以及柱内主筋引上的连接处应采用跨接焊接，焊接处要求： 焊缝饱满，并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处 的药皮应敲干净，埋入土内的部位应刷两道沥青漆防腐。
3．2．2 采用搭接焊时，其焊接长度应符合如下要求： 3．2．2．1 镀锌扁钢不小于其宽度的 2 倍，三面施焊。 3．2．2．2 镀锌圆钢焊接长度为其直径的 6 倍，双面施焊。 3．2．2．3 镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的 6 倍，双面焊接。 要求：焊缝饱满，不咬肉、夹渣，无气孔，焊接质量合格。 3.3 基础底板接地体安装 利用基础底板轴线钢筋做好接地体，按设计图纸尺寸位置，将工程基础底板轴线的两 根主筋全部焊接连通；找好引上砼柱位置，将不少于 2 根柱主筋与基础底板轴线的两根钢 筋焊接好，并在室外地坪下 1 米处焊接-40*4 的镀锌扁钢伸出，以作为室外人工接地体的 连接点，焊接点药皮清除；在引下线柱上室外地坪上 2 米处焊接两根φ16 的镀锌圆钢至测 试端子箱，并及时将两根引上主筋用油漆做好标记，便于引出和检查。焊接完工进行自查
扁钢作为高、低压配电柜、变压器的接地连接之用。 3.4.3.2 在强、弱电竖井垂直敷设两条-40*4 的热镀锌扁钢作为桥架等的接地之用。 3.4.3.3 明敷设接地母线的安装要求 待墙面粉刷工程完活后，方可进行接地母线安装，敷设前必须先在墙壁上确定好母
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（安全）交底记录
鲁 DQ－004
工程名称
...
施工单位
...
分项工程名称 防雷、接地
交底日期 4
交底内容：
合格后及时请监理单位进行隐检，同时做好隐检记录。 焊接处（双面焊接，焊接长度大于12 ）
φ12跨接钢筋
钢筋直螺纹套筒跨接焊示意图 图1
3．4 室内、外接地母线敷设 3.4.1 室内接地母线暗敷设 根据设计图纸，本工程在电气竖井；消防值班室；卫生间、淋浴间；弱电机房等部位 做总等电位端子箱，因此从基础底板轴线相应的两根主筋上焊接引上-40*4 的镀锌扁 钢暗敷设至等电位端子箱。
项目专业技术负责人：
交底人：
3．2．1 基础底板内轴线主筋接头处；基础底板内纵、横向轴线交叉处主筋、基础底 板内轴线主筋与柱内主筋接头处以及柱内主筋引上的连接处应采用跨接焊接，焊接处要求： 焊缝饱满，并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处 的药皮应敲干净，埋入土内的部位应刷两道沥青漆防腐。
3．2．2 采用搭接焊时，其焊接长度应符合如下要求： 3．2．2．1 镀锌扁钢不小于其宽度的 2 倍，三面施焊。 3．2．2．2 镀锌圆钢焊接长度为其直径的 6 倍，双面施焊。 3．2．2．3 镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的 6 倍，双面焊接。 要求：焊缝饱满，不咬肉、夹渣，无气孔，焊接质量合格。 3.3 基础底板接地体安装 利用基础底板轴线钢筋做好接地体，按设计图纸尺寸位置，将工程基础底板轴线的两 根主筋全部焊接连通；找好引上砼柱位置，将不少于 2 根柱主筋与基础底板轴线的两根钢 筋焊接好，并在室外地坪下 1 米处焊接-40*4 的镀锌扁钢伸出，以作为室外人工接地体的 连接点，焊接点药皮清除；在引下线柱上室外地坪上 2 米处焊接两根φ16 的镀锌圆钢至测 试端子箱，并及时将两根引上主筋用油漆做好标记，便于引出和检查。焊接完工进行自查
防雷接地施工技术交底
防雷接地施工技术交底一、工程概述在进行本次防雷接地施工前，有必要向各位施工人员详细介绍本工程的基本情况。
本工程为_____，位于_____，总建筑面积为_____平方米。
建筑物的高度为_____米，结构形式为_____。
防雷接地系统对于建筑物的安全至关重要，它能够有效地将雷电引入大地，避免雷电对建筑物及内部设备、人员造成损害。
因此，我们必须高度重视本次施工，确保施工质量符合设计及规范要求。
二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸及相关规范，明确施工要求和技术要点。
编制施工方案，并向施工人员进行技术交底。
2、材料准备准备好所需的防雷接地材料，如镀锌扁钢、镀锌圆钢、接地极等，材料的规格、型号应符合设计要求。
材料应有质量证明文件，并经检验合格后方可使用。
3、主要机具准备准备好电焊机、切割机、钻孔机、接地电阻测试仪等施工机具。
施工机具应性能良好，且经过检验合格。
4、作业条件准备基础土方已开挖完成，并已平整至设计标高。
建筑物的轴线及标高已测量完毕，并已标记清晰。
三、施工工艺流程1、接地体安装按照设计要求，在基础底板上敷设接地极。
接地极一般采用镀锌角钢或钢管，长度为 25 米，间距为 5 米。
接地极的顶部应埋入地下 08 米以下，底部应做成尖头状，以便打入地下。
接地极之间应采用镀锌扁钢进行连接，焊接长度不应小于扁钢宽度的 2 倍，且至少三面施焊。
2、接地干线敷设接地干线一般采用 40×4 的镀锌扁钢，沿建筑物的四周敷设。
接地干线应敷设在距地面 03 米处，并应保持水平。
接地干线之间的连接应采用焊接，焊接处应进行防腐处理。
3、引下线敷设利用建筑物的结构柱内主筋作为引下线，每根柱子至少应有两根主筋作为引下线。
引下线的主筋应从基础底板一直通到屋顶，并应在屋顶与避雷带进行连接。
引下线在每层应设置一个测试点，测试点的高度距地面 05 米。
4、避雷带安装避雷带一般采用 10 镀锌圆钢，沿屋顶女儿墙敷设。
接地体、防雷引下线焊接技术交底
2、防雷引下线每处在室外地坪下0.8米处各引出一根40×4镀锌扁钢伸出防水层，长度距外墙皮1.0米。按图示位置距室外地坪0.5米处在建筑外侧四角预留接地检测点。在配电室和π接室按图示采用80x8热镀锌扁钢下端与基础接地极焊接，在配电室地面0.3m引出后以备与室内明敷40x4热镀锌扁钢在机房内距地 0.3m作一圈接地装置。在
（二）一般项目
接地体安装：位置正确，连接可靠，隐蔽工程记录齐全、准确（三）、允许偏差项目
1、搭接长度扁钢≥2b；圆钢≥6D；圆钢和扁钢≥6D；（住：b为扁钢宽度；D为圆钢直径）
三、操作工艺
1、工作开始前，要先熟悉设计说明、基础接地图纸及设计交底记录。利用底板上下各一根主钢筋（车库底板筋为φ20，主楼筏板底筋φ16）连接贯通作为环形接地体。利用结构柱内对角两根不小于φ16的主筋（柱内主筋小于φ16时采用四根）与接地体连通作为引下线，柱筋与底板筋连接处用φ12圆钢焊跨接地线，用色漆（具体颜色待与相关工种协商后定，以便区分）在作为引下线的钢筋上端做好标记，以便于施工和检查。作为自然接地体的底板筋和防雷引下线的柱筋直螺纹连接或绑扎处用φ12圆钢焊跨接地线。
5、焊接质量和要求：焊缝应饱满平整、无加渣、咬肉、气孔及未焊透等不良现象。焊后要除净药皮，砼外部分应刷两道防锈漆，回填土内刷两道防锈漆两道沥青防腐漆。
6、材料控制：圆钢、扁钢的搭接和跨接地线的裁切应按其搭接倍数计取长度，够用即可，禁止过长浪费。电焊条应尽量使用至最短程度，杜绝浪费。
7、成品保护：在底板上利用基础内主筋焊环形接地体时和搬运料具时，一定要细心，防止弄坏底板垫层、模板和绑好的钢筋等。要做到工作完毕和下班场地清。
审核人
交底人
接受交底人
本表由施工单位填写。
技术交底记录
（二）一般项目
接地体安装：位置正确，连接可靠，隐蔽工程记录齐全、准确（三）、允许偏差项目
1、搭接长度扁钢≥2b；圆钢≥6D；圆钢和扁钢≥6D；（住：b为扁钢宽度；D为圆钢直径）
三、操作工艺
1、工作开始前，要先熟悉设计说明、基础接地图纸及设计交底记录。利用底板上下各一根主钢筋（车库底板筋为φ20，主楼筏板底筋φ16）连接贯通作为环形接地体。利用结构柱内对角两根不小于φ16的主筋（柱内主筋小于φ16时采用四根）与接地体连通作为引下线，柱筋与底板筋连接处用φ12圆钢焊跨接地线，用色漆（具体颜色待与相关工种协商后定，以便区分）在作为引下线的钢筋上端做好标记，以便于施工和检查。作为自然接地体的底板筋和防雷引下线的柱筋直螺纹连接或绑扎处用φ12圆钢焊跨接地线。
5、焊接质量和要求：焊缝应饱满平整、无加渣、咬肉、气孔及未焊透等不良现象。焊后要除净药皮，砼外部分应刷两道防锈漆，回填土内刷两道防锈漆两道沥青防腐漆。
6、材料控制：圆钢、扁钢的搭接和跨接地线的裁切应按其搭接倍数计取长度，够用即可，禁止过长浪费。电焊条应尽量使用至最短程度，杜绝浪费。
7、成品保护：在底板上利用基础内主筋焊环形接地体时和搬运料具时，一定要细心，防止弄坏底板垫层、模板和绑好的钢筋等。要做到工作完毕和下班场地清。
审核人
交底人
接受交底人
本表由施工单位填写。
技术交底记录

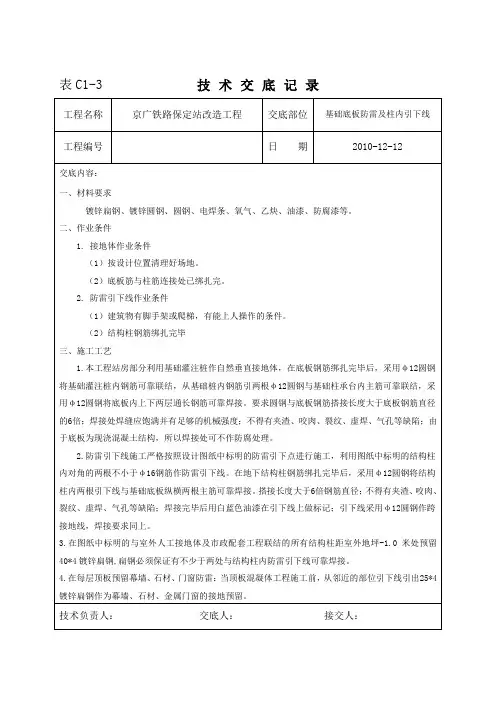

基础接地及防雷引下线施工工程技术交底1
接地体安装完毕后，应及时请监理单位进行隐检核验（签署审核意见，并下审核结论），接地体材质、位置、焊接质量等均应符合施工规范要求。接地电阻应及时进行测试，当利用自然接地体作为接地装置时，应在底板钢筋绑扎完毕后进行测试；当利用人工接地体作为接地装置时，应在回填土之前进行测试；若阻值达不到设计、规范要求时应补做人工接地极。接地电阻测试须形成记录。
三、基础接地
（1）利用底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋（不少于2根）底部与底板筋搭接焊，并在室外地面以下将主筋焊接连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。
（2）利用柱形桩基及平台钢筋做接地体：按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）焊好，并在室外地面以下，将主筋焊接预埋接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查。四、接地体核验：
2、避雷引下线暗敷设的有关规定：
（1）利用主筋作暗敷设引下线时，每条引下线不得少于两根主筋，每根主筋直径小于φ12mm。每栋建筑物至少有两根引下线（投影面积小于50m2的建筑物例外）。防雷引下线最好为对称位置，例如两根引下线要做成“一”字形或“乙”字形，四根引下线要做成“I”字形，引下线间距离不应大于20m，当大于20m时应在中间多引一根引下线。
五、避雷引下线敷设
1、避雷引下线需要装设断接卡子或测试点的部位、数量按图施工设计，无要求时按以下规定设置：
（1）建、构筑物只有一组接地体时，可不做断接卡子，但要设置测试点。
（2）建、构筑物采用多组接地体时，每组接地体均要设置断接卡子。
（3）断接卡子或测试点设置的部位应不影响建筑物的外观且应便于测试，距地高度为0.5米。
三、基础接地
（1）利用底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋（不少于2根）底部与底板筋搭接焊，并在室外地面以下将主筋焊接连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。
（2）利用柱形桩基及平台钢筋做接地体：按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）焊好，并在室外地面以下，将主筋焊接预埋接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查。四、接地体核验：
2、避雷引下线暗敷设的有关规定：
（1）利用主筋作暗敷设引下线时，每条引下线不得少于两根主筋，每根主筋直径小于φ12mm。每栋建筑物至少有两根引下线（投影面积小于50m2的建筑物例外）。防雷引下线最好为对称位置，例如两根引下线要做成“一”字形或“乙”字形，四根引下线要做成“I”字形，引下线间距离不应大于20m，当大于20m时应在中间多引一根引下线。
五、避雷引下线敷设
1、避雷引下线需要装设断接卡子或测试点的部位、数量按图施工设计，无要求时按以下规定设置：
（1）建、构筑物只有一组接地体时，可不做断接卡子，但要设置测试点。
（2）建、构筑物采用多组接地体时，每组接地体均要设置断接卡子。
（3）断接卡子或测试点设置的部位应不影响建筑物的外观且应便于测试，距地高度为0.5米。
施工技术交底记录(电气工程)
7、灯具安装
（1）灯具进场后，必须对灯具进行严格检查验收，检查灯具与设计的技术要求是否相符；检查灯具的外观，涂层是否完整，有无损伤，附件是否齐全；查验灯具的合格证等其他证件是否齐全。对灯具的绝缘电阻、内部接线等性能进行现场抽样检测。
（2）将灯具的灯体和灯架进行组装，根据灯具的接线图，将灯具的电源线及控制线正确连接，灯具内的导线应在端子板上压接牢固。
（4）配电箱安装
1）尺寸较小的配电箱可以直接将箱体预埋在结构内。
2）预留洞安装。在墙体内预留比箱体稍大的预留洞，安装箱体时根据墙面具体做法箱体预留出墙距离，稳住箱体后用水泥砂浆填实周边缝隙，标高符合设计要求，接地正确，配电箱箱盖紧贴墙面，涂层完整。
（5）配电箱内接线
箱内配线排列整齐，绑扎成束，无绞接现象，在活动部位应用固定卡固定，箱内引出及引进导线应留有适当余度，以利于检修。回路编号齐全，标识正确。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。
5、管内穿线
在穿线前，应检查钢管（电线管）各个管口的护口是否齐全，如有遗漏和破损，均应补齐和更换。穿线时应注意：同一交流回路的导线必须穿在同一管内；不同回路，不同电压和交流与直流的导线，不得穿入同一管内。导线在变形缝处，补偿装置应活动自如，导线应留有一定的余量。
6、电缆敷设
（1）电缆进场后，必须对电缆进行详细的检查验收，检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识。并现场抽样检测绝缘层厚度和圆形线芯的直径。
（4）现场准备。检查桥架安装是否完成及其支架的承重情况，并清理桥架内的杂物。清理电缆敷设沿途的障碍，为放电缆创造很好的外部条件。
（5）电缆进入建筑物内的保护管必须符合防水要求。
（1）灯具进场后，必须对灯具进行严格检查验收，检查灯具与设计的技术要求是否相符；检查灯具的外观，涂层是否完整，有无损伤，附件是否齐全；查验灯具的合格证等其他证件是否齐全。对灯具的绝缘电阻、内部接线等性能进行现场抽样检测。
