基础底板防雷接地施工工序

防雷及接地安装施工工艺1）材料要求：镀锌钢材有扁钢、扁钢、圆钢、钢管等，使用时应采用热镀锌材料，应符合设计规定。

产品应有材质检验证明及产品出厂合格证。

镀锌辅料有铜丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。

电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。

2）主要机具：常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。

线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。

3）作业条件：接地体作业条件：按设计位置清理好场地。

底板筋与柱筋连接处已绑扎完。

防雷引下线暗敷设作业条件：建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。

利用主筋作引下线时，钢筋绑扎完毕。

避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。

4）避雷网安装作业条件：接地体与引下线必须做完。

支架安装完毕。

具备调直场地和垂直运输条件。

5）操作工艺接地体安装工艺：本工程利用基础主筋做自然接地极。

按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。

再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，消除药皮，并将两根主筋用色漆做好标记，以便于引出和检查。

应及时请质检部门进行隐检，同时做好隐检记录。

接地干线的安装应符合以下规定：接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨弯补偿。

接地干线应设有为测量接地电阻而预备的断接卡子，一般采用暗盒装入，同时加装盒并做上接地标记。

接地干线跨越门时应暗敷设于地面内（做地面以前埋好）。

接地干线距地面应不小于2mm，距墙面应不小于10mm，支持件应采用40mm x 4mm的扁钢，尾端应制成燕尾状，入孔深度与宽度各为50mm，总长度为70mm。

支持件间的水平直线距离一般为1m，垂直部分为1.5m，转弯部分为0.5m。

接地干线敷设应平直，水平度与垂直度允许偏差2/10，但全长不得超过10mm。

防雷接地施工方案工程采用TN-S 接地系统。

防雷接地、电气保护接地、工作接地、重复接地以及弱电系统接地共用同一接地体。

同时将各种进出建筑物的金属管道进行连接作为中等电位。

卫生间内做局部等电位联结。

接地体利用桩基钢筋、基础粱底两主钢筋、以及防雷引下线所在结构柱内两对角柱筋焊通作自然接地体,接地电阻不大于1欧姆。

1、工艺流程：2、施工准备：（1）作业条件：土建桩基超长部分已经做砍桩处理，并将各承台砌筑完毕，桩基钢筋笼绑扎完成。

（2）材料准备：接地装置的导体截面应符合热稳定和机械强度的要求，钢材（扁钢、圆钢等）均应为热镀锌材料，其型号、规格应符合设计要求，并应有产品质量合格证和试验报告。

3、桩基接地极焊接：本工程利用引下线处承台的所有桩基钢筋笼焊接联通并与承台外侧六根结构钢筋焊接联通做接地体：引下线处承台的钢筋笼绑扎完成或大承台底筋敷设完成后电气操作人员即可对钢筋笼、承台钢筋焊避雷针 带制安接地电 阻测试 桩基接 地焊接 引下线焊接均压环焊接 防侧击雷焊接 卫生间LEB 联结 水平接地 体焊接 总等电 位焊接 工作/保护/重复接地焊接 接地电 阻测试接联通，并与承台外侧六根结构钢筋焊接联通。

当承台板底面钢筋布置完成后进行环形接地连接线焊接。

各承台之间用40×4镀锌扁钢梁底周圈焊接联通环形接地连接线采用40×4镀锌扁钢沿梁底周圈焊接联通做环形敷设,环形接地连接必须与所经过引下线处承台接地联结钢筋焊接联通。

4、水平接地体焊接：本工程设计利用40×4镀锌扁钢梁底周圈焊接联通作为水平接地体，该水平接地体与经过的防雷引下线、桩基接地联结钢筋可靠焊通作接地跨接。

当土建主筋采用搭接连接时，应对搭接处进行双面焊接，焊接长度为主筋长度6倍。

要求沿着主筋通长焊接形成完整的电气通路。

钢钢筋搭接长度为主筋长度6倍，双面施焊。

根据设计图纸标明位置，将利用作为防雷引下线的结构柱内两根不小于φ16对角主筋与水平接地体的40×4镀锌扁钢用φ12圆钢跨接焊通。

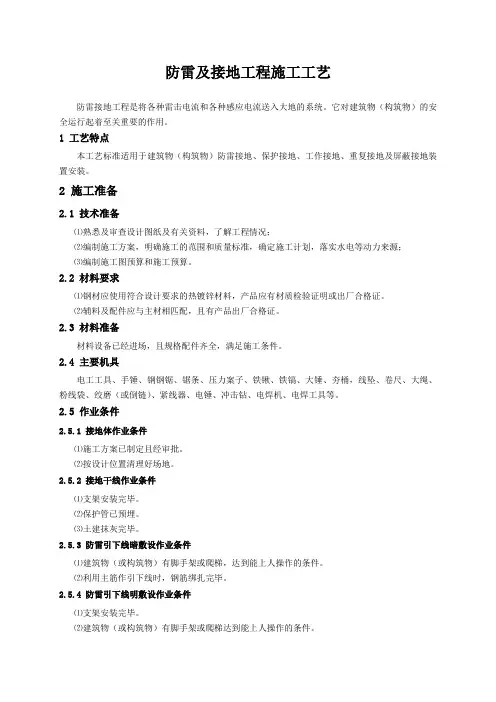

防雷及接地工程施工工艺防雷接地工程是将各种雷击电流和各种感应电流送入大地的系统。

它对建筑物（构筑物）的安全运行起着至关重要的作用。

1 工艺特点本工艺标准适用于建筑物（构筑物）防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置安装。

2 施工准备2.1 技术准备⑴熟悉及审查设计图纸及有关资料，了解工程情况；⑵编制施工方案，明确施工的范围和质量标准，确定施工计划，落实水电等动力来源；⑶编制施工图预算和施工预算。

2.2 材料要求⑴钢材应使用符合设计要求的热镀锌材料，产品应有材质检验证明或出厂合格证。

⑵辅料及配件应与主材相匹配，且有产品出厂合格证。

2.3 材料准备材料设备已经进场，且规格配件齐全，满足施工条件。

2.4 主要机具电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶，线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。

2.5 作业条件2.5.1 接地体作业条件⑴施工方案已制定且经审批。

⑵按设计位置清理好场地。

2.5.2 接地干线作业条件⑴支架安装完毕。

⑵保护管已预埋。

⑶土建抹灰完毕。

2.5.3 防雷引下线暗敷设作业条件⑴建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。

⑵利用主筋作引下线时，钢筋绑扎完毕。

2.5.4 防雷引下线明敷设作业条件⑴支架安装完毕。

⑵建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。

⑶土建外装修完毕。

2.5.5 避雷带、避雷针安装作业条件⑴接地体及引下线必须做完。

⑵需要脚手架处，脚手架搭设完毕。

⑶土建结构工程已完，并随结构施工做完预埋件。

3 人员计划劳动力配置由专业工长或技术员根据分项工程工期和现场条件实施动态管理，以不影响单位工程总体进度为原则，按时完成系统安装为目标。

结合劳动定额确定单位劳动力配置比例及总人数。

4 防雷及接地安装4.1 工艺流程工艺流程见图1。

图1 工艺流程图4.2 操作工艺4.2.1 接地体安装⑴接地体安装工艺1）接地体的埋设深度其顶部不应小于0.6m，角钢及钢管接地体应垂直配置。

1、基础底板防雷接地做法(1)①自然接地体利用结构基础底板纵横主筋的上下两层中，不小于φ16 两根主筋通常焊成的基础接地网。

②采用不小于φ12 镀锌圆钢或不小于C14螺纹钢转角处焊接为一体。

③钢筋搭接焊接长度不小于圆钢直径的 6 倍，且双面施焊。

④焊接部位达不到双面焊要求时，单面焊接长度不小于圆钢直径的 12 倍。

2、基础底板防雷接地做法(2)①基础底板主筋小于 C16 时，采用 L40*4 镀锌扁钢，焊成基础接地网。

②扁钢搭接焊长度不小于扁钢宽度的 2 倍，且三面施焊。

③采用 40*4 镀锌扁钢，预留室外人工接地极。

3、总等电位联结做法电源重复接地、电气设备的保护接地，弱电设备的工作接地等采用 L40*4 镀锌扁钢共用统一联结，作为变配电室内总等电位。

4、局部等电位做法(1)①局部等电位预埋采用专用等电位带有接线端子排接线盒。

②采用 25*3 镀锌扁钢与结构梁筋焊接，镀锌扁钢进入盒内2/3 长度。

③等电位端子排与卫生间内最近的插座 PE 线连接。

5、局部等电位做法(2)等电位预埋严格按照 02D501-2 图集做法施工。

6、局部等电位接地连接(1)洗脸盆排水管与局部等电位采用双色软铜线连接。

7、局部等电位接地连接(2)①由局部等电位端子排引至厨房、卫生间各金属管道及其他设备。

②引至各防雷接地点采用双色软导线烫锡后，采用接地卡与设备压接。

8、防雷测试箱预留做法①防雷测试点由避雷引下线钢筋引出，采用 40*4 镀锌扁钢与柱筋搭接焊至外墙地面+500mm 处。

②外墙装修时，距室外地坪以上 0.5米处安装接地测试箱。

9、避雷引下线做法①防雷引下线结构柱筋，在每层做出明显标记。

②防雷引下线利用建筑物内构造柱不小于 C16 两根或四根不小于 C10 对角主筋作引下线，间距不大于 25m。

③钢筋搭接焊长度为钢筋直径的 6 倍双面施焊，且清除焊渣。

10、配电箱(柜)安装接地做法①配电箱接地采用镀锌圆钢与箱体预留接地扁钢焊接，顺方向焊接，焊接长度不小于圆钢直径的 6 倍，焊接处涂刷防锈漆。

防雷与接地工程一、施工准备（一）作业条件1、接地体安装：（1）人工接地体：设计位置的场地没被占用，且已经清理好。

（2）自然接地极：利用底板钢盘或深基础做接地体：底板盘与柱筋连接处已绑扎完。

2、接地干线安装：（1）支架安装完毕。

（2）土建抹灰已完成。

（3）穿墙保护管已预埋。

3、支架安装：（1）各种支架已运到现场。

（2）结构工作已经完成。

（3）室外必须有脚手架或爬梯。

4、防雷引下线暗敷设：（1）建筑物有有脚手架或爬梯，达到能上人操作的条件。

（2）利用主筋作引下线时，钢筋绑扎完毕。

5、避雷引下线明敷设（1）支架安装完毕。

（2）建筑物有脚手架或爬梯，达到能上人操作的条件。

（3）土建外装修完毕。

6、避雷网安装：（1）支架安装完毕。

（2）具备调直场地和垂直运输条件。

（3）接地体与引下线必须做完。

7、避雷针安装：（1）接地体及引下线必须安装完毕。

（2）需要脚手架处，脚手架搭设完毕。

（3）土建结构工程已完成，并随结构施工做完预埋件。

（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。

在施工过程中应注意保护镀锌层。

其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。

2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。

（三）主要机具1、常用电工工具：手锤、钢据、压力案子、大锤等。

2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002 ）的规定。

项序检查项目允许偏差或允许差三、工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、操作工艺（一）接地体的安装1、接地体的安装有关规定：（1）接地体顶面埋设深度应符合设计要求。

当无要求时，不应小于0.6m。

角钢及钢管接地体应垂直配置。

防雷接地施工工艺一、施工准备（一）作业条件1、接地体安装：（1）人工接地体:设计位置的场地没被占用，且巳经清理好。

（2）利用底板钢筋或深基础做按地体：底板筋与柱筋连按处已绑扎完。

2、接地干线安装：（1）支架安装完毕.（2）土建抹灰已完成。

（3）穿墙保护管巳预埋。

3、支架安装:（1）各种支架已运到现场。

（2）结构工作巳经宪成。

（3）室外必须有脚手架或爬梯。

4、防雷引下线暗敷设：（1）建筑物有脚手架或爬梯,达到能上人操作的条件。

（2）利用主筋作引下线时，钢筋绑扎完毕。

5、避雷引下线明敷设：（1）支架安装完毕。

（2）建筑物有脚手架或爬梯,达到能上人操作的条件。

（3）土建外装修完毕。

6、避雷网安装:（1）支架安装完毕。

（2）具备调直场地和垂直运输条件。

（3）接地体与引下线必须做完。

7、避雷针安装：（1）接地体及引下线必须安装完毕.（2）需要脚手架处，脚手架搭设完毕。

（3）土建结构工程己完，并随结构施工做完预埋件。

（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书.在施工过程中应注意保护镀锌层。

其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。

2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等.（三）主要机具1、常用电工工具：手锤、钢锯、压力案子、大锤等.2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等.二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。

项序项目允许偏差或允许值主控项目1 接地装置测试点的设置第24。

1。

1条2 接地电阻值测试第24。

1。

2条3 防雷接地的人工接地装置的接地干线埋设第24.1。

3条4 接地模块的埋设深度、间距和基坑尺寸第24.1.4条5 接地模块设置应垂直或水平就位第24。

1.5条一般项目1接地装置埋设深度、间距搭接长度和防腐措施第24。

防雷接地施工工艺引言防雷接地在建筑工程中起到了非常重要的作用，可以保护建筑物及其设备免受雷击的破坏。

本文将介绍防雷接地的施工工艺，以帮助工程人员正确进行防雷接地的施工。

工程准备在进行防雷接地施工前，需要进行一系列的工程准备工作。

首先，施工人员需要认真阅读设计图纸，了解接地施工的具体要求和施工方案。

然后，施工人员需要准备好所需的材料和设备，包括接地装置、接地电极、连接线以及测量工具等。

施工步骤第一步：选址选址是接地施工的第一步，需要根据设计要求选择合适的位置进行接地。

一般来说，在建筑物的周边选择土质较好、湿度较高、水分较多的地点进行接地。

第二步：材料安装在选定的接地位置上，需要安装接地装置和接地电极。

接地装置通常采用混凝土块或接地棒等材料，接地电极一般采用铜材质。

施工人员应根据设计要求，准确安装接地装置和接地电极，并保证其与地面的贴合度。

第三步：连接线铺设接地装置与建筑物之间需要通过连接线进行连接，施工人员需要将连接线铺设在地面上，并保证连接线与地面的接触良好。

连接线可以采用导电性能好的铜线或铜带等材料。

第四步：焊接连接连接线与接地电极之间需要进行焊接连接，施工人员应使用专用焊接设备进行焊接。

焊接点应保持结构牢固，并且焊接处应进行防腐处理，以延长接地装置的使用寿命。

第五步：测量测试接地施工完成后，需要进行测量测试，以验证接地的效果。

施工人员要使用专业的测量工具对接地电阻进行测量，并记录测量结果。

如果接地电阻符合设计要求，则接地施工可以认为合格。

施工注意事项在进行防雷接地施工时，需要注意以下几点：1.施工人员必须按照施工要求进行施工，严禁擅自更改设计方案；2.施工现场应保持整洁，材料和设备应妥善摆放，避免危险发生；3.施工人员应使用专业工具和设备，确保施工质量；4.施工人员应注意自身安全，佩戴必要的防护用品，避免事故发生。

结论防雷接地施工是建筑工程中非常重要的一项工作，正确的施工工艺可以保护建筑物及其设备免受雷击的危害。

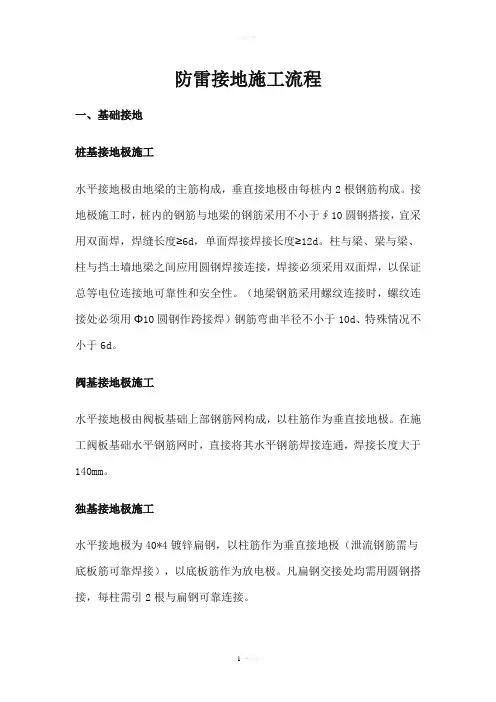

防雷接地施工流程一、基础接地桩基接地极施工水平接地极由地梁的主筋构成，垂直接地极由每桩内2根钢筋构成。

接地极施工时，桩内的钢筋与地梁的钢筋采用不小于∮10圆钢搭接，宜采用双面焊，焊缝长度≥6d，单面焊接焊接长度≥12d。

柱与梁、梁与梁、柱与挡土墙地梁之间应用圆钢焊接连接，焊接必须采用双面焊，以保证总等电位连接地可靠性和安全性。

（地梁钢筋采用螺纹连接时，螺纹连接处必须用Φ10圆钢作跨接焊）钢筋弯曲半径不小于10d、特殊情况不小于6d。

阀基接地极施工水平接地极由阀板基础上部钢筋网构成，以柱筋作为垂直接地极。

在施工阀板基础水平钢筋网时，直接将其水平钢筋焊接连通，焊接长度大于140mm。

独基接地极施工水平接地极为40*4镀锌扁钢，以柱筋作为垂直接地极（泄流钢筋需与底板筋可靠焊接），以底板筋作为放电极。

凡扁钢交接处均需用圆钢搭接，每柱需引2根与扁钢可靠连接。

二、引下线引下线施工1、按图纸所标注位置定位引下线位置，引下线采用2根不小于Φ16的筋（如柱内主筋无Φ16 钢筋则焊接4根Φ14钢筋作为引下线，直径不得小于12mm ）引下线与地梁钢筋、柱筋连接采用不小于Φ12的圆钢搭接，双面焊接焊缝长度大于圆钢直径6ｄ，圆钢弯曲半径大于圆钢直径6ｄ，并用油漆标记（方便查找）。

（主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理）。

2、随钢筋逐层串联焊接至顶层，并焊接出屋面一定长度的引下线镀锌扁钢40×4或Φ12的镀锌圆钢。

（弯曲处不应小于90度，并不得弯成死角，建议弯曲角度120°）。

引下线应躲开人较易接触到的地点，引下线除设计有特殊要求外，镀锌扁钢截面不得小于48mm，镀锌圆钢直径不得小于10mm，明装引下线在地面以上2m段套上保护管，并卡固及刷红白油漆。

阀基中引下线必须与阀基底部钢筋连通。

引下线的间距按设计要求设置。

三、等电位等电位施工住宅供电系统采用TT、TN—C—S或TN—S接地制式，并进行总等电位联结；卫生间应作局部等电位联结。

防雷接地施工流程一、基础接地桩基接地极施工水平接地极由地梁的主筋构成，垂直接地极由每桩内2根钢筋构成。

接地极施工时，桩内的钢筋与地梁的钢筋采用不小于∮10圆钢搭接，宜采用双面焊，焊缝长度≥6d，单面焊接焊接长度≥12d。

柱与梁、梁与梁、柱与挡土墙地梁之间应用圆钢焊接连接，焊接必须采用双面焊，以保证总等电位连接地可靠性和安全性。

（地梁钢筋采用螺纹连接时，螺纹连接处必须用Φ10圆钢作跨接焊）钢筋弯曲半径不小于10d、特殊情况不小于6d。

阀基接地极施工水平接地极由阀板基础上部钢筋网构成，以柱筋作为垂直接地极。

在施工阀板基础水平钢筋网时，直接将其水平钢筋焊接连通，焊接长度大于140mm。

独基接地极施工水平接地极为40*4镀锌扁钢，以柱筋作为垂直接地极（泄流钢筋需与底板筋可靠焊接），以底板筋作为放电极。

凡扁钢交接处均需用圆钢搭接，每柱需引2根与扁钢可靠连接。

二、引下线引下线施工1、按图纸所标注位置定位引下线位置，引下线采用2根不小于Φ16的筋（如柱内主筋无Φ16 钢筋则焊接4根Φ14钢筋作为引下线，直径不得小于12mm ）引下线与地梁钢筋、柱筋连接采用不小于Φ12的圆钢搭接，双面焊接焊缝长度大于圆钢直径6ｄ，圆钢弯曲半径大于圆钢直径6ｄ，并用油漆标记（方便查找）。

（主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理）。

2、随钢筋逐层串联焊接至顶层，并焊接出屋面一定长度的引下线镀锌扁钢40×4或Φ12的镀锌圆钢。

（弯曲处不应小于90度，并不得弯成死角，建议弯曲角度120°）。

引下线应躲开人较易接触到的地点，引下线除设计有特殊要求外，镀锌扁钢截面不得小于48mm，镀锌圆钢直径不得小于10mm，明装引下线在地面以上2m段套上保护管，并卡固及刷红白油漆。

阀基中引下线必须与阀基底部钢筋连通。

引下线的间距按设计要求设置。

三、等电位等电位施工住宅供电系统采用TT、TN—C—S或TN—S接地制式，并进行总等电位联结；卫生间应作局部等电位联结。

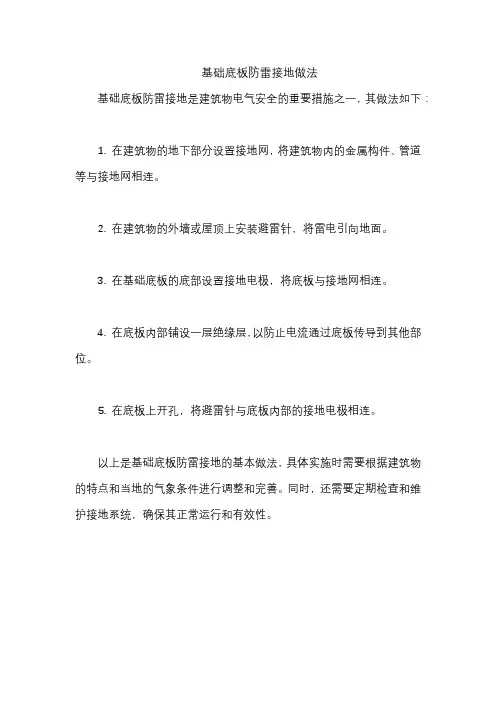

基础底板防雷接地做法
基础底板防雷接地是建筑物电气安全的重要措施之一，其做法如下：
1. 在建筑物的地下部分设置接地网，将建筑物内的金属构件、管道等与接地网相连。

2. 在建筑物的外墙或屋顶上安装避雷针，将雷电引向地面。

3. 在基础底板的底部设置接地电极，将底板与接地网相连。

4. 在底板内部铺设一层绝缘层，以防止电流通过底板传导到其他部位。

5. 在底板上开孔，将避雷针与底板内部的接地电极相连。

以上是基础底板防雷接地的基本做法，具体实施时需要根据建筑物的特点和当地的气象条件进行调整和完善。

同时，还需要定期检查和维护接地系统，确保其正常运行和有效性。

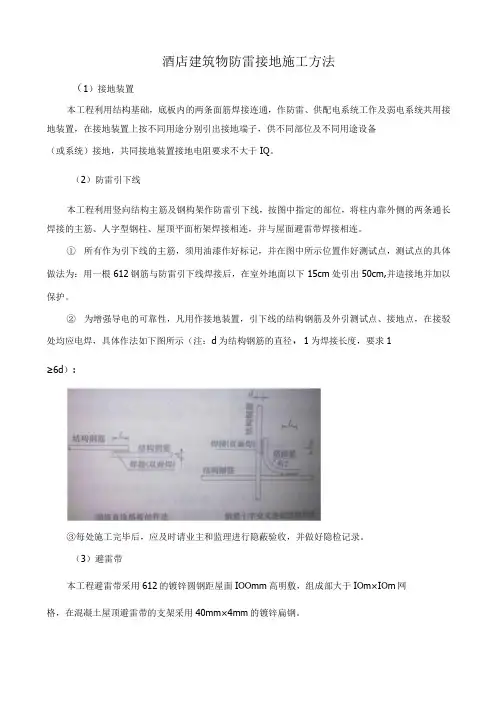

酒店建筑物防雷接地施工方法
（1）接地装置
本工程利用结构基础，底板内的两条面筋焊接连通，作防雷、供配电系统工作及弱电系统共用接地装置，在接地装置上按不同用途分别引出接地端子，供不同部位及不同用途设备
（或系统）接地，共同接地装置接地电阻要求不大于IQ。

（2）防雷引下线
本工程利用竖向结构主筋及钢构架作防雷引下线，按图中指定的部位，将柱内靠外侧的两条通长焊接的主筋、人字型钢柱、屋顶平面桁架焊接相连，并与屋面避雷带焊接相连。

①所有作为引下线的主筋，须用油漆作好标记，并在图中所示位置作好测试点，测试点的具体做法为：用一根612钢筋与防雷引下线焊接后，在室外地面以下15cm处引出50cm,并造接地并加以保护。

②为增强导电的可靠性，凡用作接地装置，引下线的结构钢筋及外引测试点、接地点，在接驳处均应电焊，具体作法如下图所示（注：d为结构钢筋的直径，1为焊接长度，要求1
≥6d）:
③每处施工完毕后，应及时请业主和监理进行隐蔽验收，并做好隐检记录。

（3）避雷带
本工程避雷带采用612的镀锌圆钢距屋面IOOmm高明敷，组成部大于IOm×IOm网
格，在混凝土屋顶避雷带的支架采用40mm×4mm的镀锌扁钢。

防雷接地工程工艺流程，很全面！建筑防雷接地工程工艺流程：施工准备→接地装置安装→引下线暗敷→避雷带支架制作安装→支架→避雷网安装→避雷针安装→接地电阻测试基本知识：1、防雷接地系统由接闪器、引下线、接地体三个部分组成。

2、接闪器有避雷针、避雷网、避雷带等。

3、引下线敷设方式分为明设和暗设。

4、接地装置分为人工接地体和自然接地体。

要求：1、材质符合规范和设计要求，连接可靠，防腐措施到位，接地系统畅通、完整。

2、利用建筑物基础钢筋做接地体和引下线连接规范，资料齐全；避雷带、接地线安装顺直、美观，固定牢固；屋面及外露金属构件接地完整；设备金属外壳及设备基础接地无遗漏。

3、接地点标识清楚，防雷接地测试点齐全。

4、接地线搭接符合要求。

下面结合实例全面解析防雷施工的工艺做法：1、室外接地线必须为热镀锌材料，接地扁铁厚度不得小于4mm，截面积不得小于100m²。

2、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊。

3、利用底板钢筋网作接地连接线时，接地跨接钢筋应采用不小于Φ12的热镀锌圆钢；焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。

螺纹连接的跨接4、利用柱主筋作防雷引下线时，当主筋采用螺纹连接时，螺纹连接的两端应作跨接处理。

5、焊接平滑、无加渣、咬肉、虚焊6、总等电位箱，必须做明显的接地标识，标注文字性的说明7、接地扁铁敷设前应调直，敷设时应立放，不得平放，因为立放时散流电阻较小；焊接长度应为扁铁宽度的2倍，并3面施焊，焊好后清除药皮，素土内敷设的扁铁必须刷沥青做防腐处理。

接地扁铁交叉连接接地扁铁丁字连接8、利用结构柱柱主筋（直径不小于Φ12mm）作防雷引下线时，在每层钢筋绑扎时，按设计图纸要求，找出全部所需主筋位置，用油漆做好标记。

基础底板防雷接地施工工序施工准备→技术准备→材料准备→机具准备→作业条件→技术要求→质量要求→环境保护→接地安装1、施工准备1。

1 技术准备(1)充分熟悉相关图纸及设计要求；（2）根据图纸要求准备相应施工图集等技术资料;（3)编制技术交底。

1。

2 材料要求(1）品种规格1)镀锌钢材（角钢、钢管、扁钢圆钢等)；2)铜材（铜管、铜排等)；3)辅材（电焊条、铜焊条、氧气、乙炔、沥青漆等)。

（2)质量要求镀锌钢材应根据设计要求选用冷镀锌或热镀锌材料，材料应有材质检验证明及产品出厂合格证。

1。

3、主要机具（1)施工工具：钢卷尺、大锤、电焊机、电焊工具等。

（2)测量工具:ZC-8 型接地摇表。

2、作业条件(1)按设计位置清理好场地。

(2)底板筋与柱筋连接处已绑扎完。

（3)桩筋内钢筋与柱筋连接处已绑扎完.3、技术关键要求充分熟悉图纸要求，根据设计要求准备相应技术资料及交工资料。

4、质量关键要求采用搭接焊时，焊接长度如下：（1)镀锌扁钢不小于其宽度的2 倍,三面施焊。

(当扁钢宽度不同时，搭接长度以宽的为准）。

扁钢需调直，煨弯不得过死,直线段上不应有明显弯曲，并应立放。

（2）镀锌圆钢焊接长度为其直径的6 倍，双面施焊,（当直径不同时,搭接长度以直径大的为准）。

5、职业健康安全关键要求（1)进行接地体施工时，如位于较深的基槽内应注意高空坠物并做好护坡等处理。

(2)进行电气焊作业时，相应设备必须完好,操作人员必须持证上岗并配备相应灭火器具。

6 、环境关键要求（1)进行接地装置施工时应避免扬尘污染。

（2）对人为的施工噪声应有降噪措施和管理制度,并进行严格控制，最大限度地减少噪声扰民.7、自然基础接地体安装1)利用底板钢筋或深基础作接地极：按设计图纸尺寸位置要求，标好位置，将底板钢筋搭接焊好。

再将柱主筋(不少于2 根）底部与底板钢筋搭接焊好,并在室外地面以下，将主筋焊接好接地连接板，清除药皮,并将两根主筋用色漆作好标记以便引出和检查。
