第一章编制依据1、腾远设计事务所提供的基础接地图纸。

2、GB50303-2002《建筑电气工程质量验收规范》3、DBJ14-032-2004《建筑工程施工工艺规程》4、招标文件（图纸及工料规范）5、同类工程的施工经验第二章施工方案一、作业条件1土建基础钢筋进行绑扎；材料、机具、劳务进场，图纸深化及材料完成审批，施工方案完成审批。

2根据土建基础钢筋绑扎进度，进行基础接地连接。

3柱筋绑扎完成，进行引下线焊接二、分段划分将1标段基础接地划分为4个施工区域，即1#、5#、6#及车库和A1公寓4个区域。

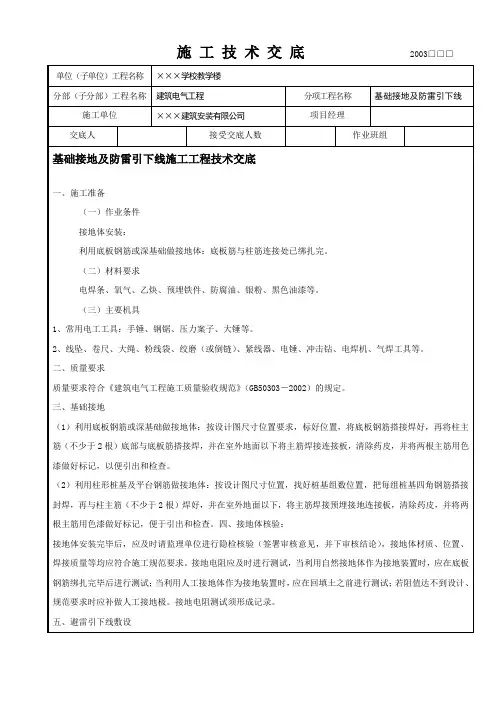

三、施工方案3.1接地装置1）利用基础地梁钢筋网外侧上下两根主螺纹钢筋通长焊接并与柱基焊接成闭合回路，柱内两根对角主钢筋与基础底板主筋焊接成网。

提前对塔楼基础附近锚杆及桩进行测试，基础接地焊接时，选取接地电阻低的锚杆或桩进行连接，以保证接地电阻符合设计要求（小于1Ω）。

35KV站基础利用基础内外圈锚杆做接地，用40*4热镀锌扁钢连接，并且利用结构主筋及40*4热镀锌扁钢与车库基础接地装置连接。

2）基础钢筋机械连接处，采用Φ10圆钢跨接焊；设计图中无钢筋处，采用40*4热镀锌扁钢连接。

3）根据图纸设计及批准的深化施工图纸，将所有预留接地的位置做好记录，现场做好标识，施工时认真检查，以备以后连接等电位及接地等使用。

3.2防雷引下线：1）利用建筑物结构柱内两根Φ16及以上的对角主筋通长焊接作为引下线，上与避雷带焊接，下与基础地梁外侧上下两根主筋焊接。

在室外地面下0.8米处，焊接40*4热镀锌扁钢伸出防水防潮层不小于1m，以备做人工接地体使用，砼施工前与土建做好工序交接记录。

使用的引下线钢筋端头，砼施工前用红漆做好标识，不少于100mm长标识带，然后绘制在图纸上，下一步施工按照图纸标识及现场标识进行焊接。

2）主体施工至一层顶板时，在楼体转角外围，根据设计要求焊接2处接地测试卡，距地0.5m处按图用40*4热镀锌扁钢自柱筋引出，设置测试卡；外墙保温完成后，安装86#铁线盒将测试点连接在盒内，进行保护，并设置带接地标示的盖板，颜色安装由甲方与施工方共同确定。

基站防雷接地规范（2006年试行V3.5）为了防止移动通信基站遭受雷害，确保建筑物、站内工作人员的安全，确保基站内设备的正常工作，提高网络运行的安全系数，有必要做好移动通信基站的防雷与接地工作。

一．基本原则实施防雷工程应本着整体防雷、综合治理、系统防护的原则：1．防止异常电流进入机房。

2．对进入机房的异常电流，应通过避雷器、合理接地系统和地网尽快泄放。

3．对通过以上原则仍未能避免的异常电流应通过等电位连接的技术，将影响降低到最低。

二．电力引入2．1变压器应安装高低压避雷器，其地线应与地网良好连接。

2.2基站供电应采用三相四线铠装电力电缆埋地进入机房，其长度不宜小于15m。

2．32．4重点基站（如传输节点机房等）、郊区及乡镇基站必须安装压敏型电源避雷器。

一级避雷器应安装在基站总交流配电箱内（或旁边）、二级避雷器应安装在开关电源AC屏内，该避雷器应在采购电源设备时一并提出要求。

一级电源防雷器的安装必须在电源线的进口处，不许安装在远离电源线的地方，否则将失去作用。

一、二级避雷器的接地线应尽量短直，引下线长度应不大于1.5米，截面积为35mm2，连接必须可靠，线耳压接必须牵固。

安装位置如图一所示。

一、二级避雷器间的交流电源线长度应不少于5m，对于距离不足5m的基站也可在一、二级避雷器间加装8.5-15μH（5m*1.7μH/m）的空心电感退耦器（必须注意电感的最大工作电流，不得等于或小于基站最大用电负荷）。

图一内置避雷器AC屏的安装位置2．4．1电源避雷器的要求：2.4.1.1．第一级压敏避雷器的要求：（1）对于高山和多次遭雷击的基站最大放电电流≥120-150KA/每线；响应时间≤100ns，3+1的保护模式（2）山区（中雷区以上有架空电源线引入的机房、丘陵、公路旁、农民房、水田中、易遭受雷击的机房，且雷暴日为多雷区的地区）电源用SPD最大通流量: L-PE或L-N、N-PE必须通过冲击通流容量≥100KA/每线、8/20μs波形的检测，最大持续工作相电压385V，采用3+1的保护模式。

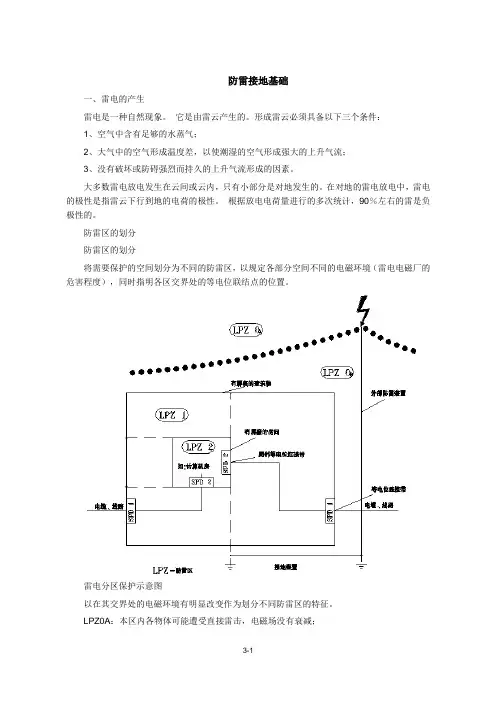

防雷接地基础一、雷电的产生雷电是一种自然现象。

它是由雷云产生的。

形成雷云必须具备以下三个条件：1、空气中含有足够的水蒸气；2、大气中的空气形成温度差，以使潮湿的空气形成强大的上升气流；3、没有破坏或防碍强烈而持久的上升气流形成的因素。

大多数雷电放电发生在云间或云内，只有小部分是对地发生的。

在对地的雷电放电中，雷电的极性是指雷云下行到地的电荷的极性。

根据放电电荷量进行的多次统计，90％左右的雷是负极性的。

防雷区的划分防雷区的划分将需要保护的空间划分为不同的防雷区，以规定各部分空间不同的电磁环境（雷电电磁厂的危害程度），同时指明各区交界处的等电位联结点的位置。

雷电分区保护示意图以在其交界处的电磁环境有明显改变作为划分不同防雷区的特征。

LPZ0A：本区内各物体可能遭受直接雷击，电磁场没有衰减；LPZ0B：本区内各物体不可能遭受直接雷击，电磁场没有衰减；LPZ1：本区内各物体不可能遭受直接雷击，电磁场有可能衰减；LPZ2：本区内各物体不可能遭受直接雷击，电磁场有进一步的衰减一个被保护的区域，从电磁兼容的观点来看，由外到内可分为几级保护，最外层是0级，是直接雷击区域，危险性最高，越往里，则危险程度越低。

过电压主要是沿线窜入的，保护区的交界面通过外部防雷系统、钢筋混凝土及金属罩等构成的屏蔽层而形成，电气通道以及金属管道等则经过这些交界面。

图3-1是雷电保护区域划分的示意图。

SPD（Surge Protect Device）：浪涌保护器的英文简称，公司内也叫做防雷器，用于保护设备接口免受雷击过电压和过电流的损坏。

在本文中，统一将SPD称为防雷器。

雷电参数简介雷电放电涉及到气象、地形、地质等许多自然因素，有一定的随机性，因而表征雷电特性的参数也带有一定的统计性质。

在防雷设计中，我们对雷暴日、雷电流波形、幅值等参数比较关心。

雷暴日为了表征雷电活动的频率，采用年平均雷暴日作为计算单位。

无论一天内听到几次雷声，只要有一次，该天就记为一个雷暴日，一天有多次，仍记为一个雷暴日。

防雷接地、保护接地、防静电接地常识防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是静电接地，防止静电产生危害。

主要类型一、工厂防雷分为整体结构防雷，就是主厂房防雷，主要基础打接地极、接地带，形成一个接地网，接地电阻小于10欧。

再与主厂房的钢筋或钢构的主体连接。

水泥混凝土屋顶接避雷带或避雷针，墙外地面还得留有接地测试点，钢构应用镀锌扁铁作直接引到屋顶。

二、供电系统接地分为保护接地和工作点接地，保护接地是带电设备外壳接地。

工作点接地指零线接地，接地网做法与避雷接地方式一样，接地电阻小于4欧。

如达不到要求，则应加接地极，条件不好的，应加电解物及（或）更换土壤。

工作接地和保护接地在配电室独立引出，系统可并为一个。

工作方式，如地线和零线分开，也可合为一引到用电系统（或设备）。

接地系统须重复接地。

也有独立分开的方式，TN-S系统。

零地不能再合为一。

三、仪器仪表接地系统。

该系统接地电阻小于1欧，不能与防雷接地连接。

四、防静电接地，如油管等，每隔（弯头）35米就得有一处可靠接地（可系统也可独立），电阻小于30欧。

组成防雷接地装置部分概念：1）雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等。

2）引下线：用于将雷电流从接闪器传导至接地装置的导体。

3）接地线：电气设备、杆塔的接地端子与接地体或零线连接用的正常情况下不载流的金属导体。

4）接地体（极）：埋入土中并直接与大地接触的金属导体，称为接地体。

分为垂直接地体和水平接地体。

5）接地装置：接地线和接地体的总称。

6）接地网：由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。

7）接地电阻：接地体或自然接地体的对地电阻的总和，成为接地装置的接地电阻，其数值等于接地装置对地电压与通过接地体流入地中电流的比值。

同时接地电阻也是恒量接地装置水平的标志。

防雷分类1）第一类：制造、储存火工品等，因火花引起爆炸，造成巨大破坏和人身伤亡；具有0区或20爆炸危险场所的建筑物；具有1区或21区爆炸危险场所。

基础、防雷接地说明基础接地、防雷接地设计说明一、基础接地：1、本工程基础形式为桩基础，本接地采用联合接地体。

2、接地极利用桩、承台及底板内主钢筋相互焊通。

接地连接线采用40*4热镀锌扁钢沿各基础外圈作环形敷设，与所经过的承台内两主筋可靠焊接，形成环网接地体---利用桩内主筋（不少于2根）与承台底筋焊接，承台及底筋分别和其面筋焊接，然后承台面筋再与所经过的接地扁钢及底板面筋焊接，接地扁钢须全程焊通，所有焊接长度须大于6D。

联合接地装置的接地电阻不大于1欧姆。

3、防雷引下线利用柱内两根大于直径16MM的主筋与所经过接地热镀锌扁钢焊接连通。

4、在防雷引下线相对应的室外埋深-0.8M处由被利用作为引下线的钢筋上焊出一根40MM*4MM热镀锌扁钢，此扁钢伸向室外，距外墙的距离不小于1.0M。

供连接等电位带和加打人工接地体用。

5、接地引上线IN-C-S系统的接地线用40*4热镀锌扁钢直接引至低压配电柜。

利用柱内2根主竖筋作等到电位接地引上线，然后再用40*4的热镀锌扁钢引至各LEB端子箱。

在电梯井内离电梯地坑0.2米，及电梯井端下边各预埋100*100*8热镀锌扁钢一块，扁钢与柱内2根作为接地引上线主竖筋骨焊接。

6、在总进线配电柜处设MEB箱，应将总配电箱内PE母排、建筑物的PE干线、电气装置接地极的接地干线、进出建筑物的各种金属管道、建筑物的金属构件、预埋件等导体作等电位联结。

车间内设LEB端子板，所有正常不带电的金属物体，金属构件均用导线LEB端子联结。

7、基础联合接地及屋面防雷引下线等利用结构钢筋部分均由结构负责施工，电气专业负责验收，接地装置施工过程中，电气安装与结构施工密切配合，所有隐蔽工程均须组织现场验收签字。

二、防雷接地：1、本工程防雷按一类民用建筑设计。

2、避雷线采用直径12镀锌圆钢沿屋檐或女儿墙支架敷设，支起高度100MM。

3、引下线利用柱内的两根主钢筋，上端与避雷线连接，下端与接地装置连接，引下线位置详见防雷平面图。

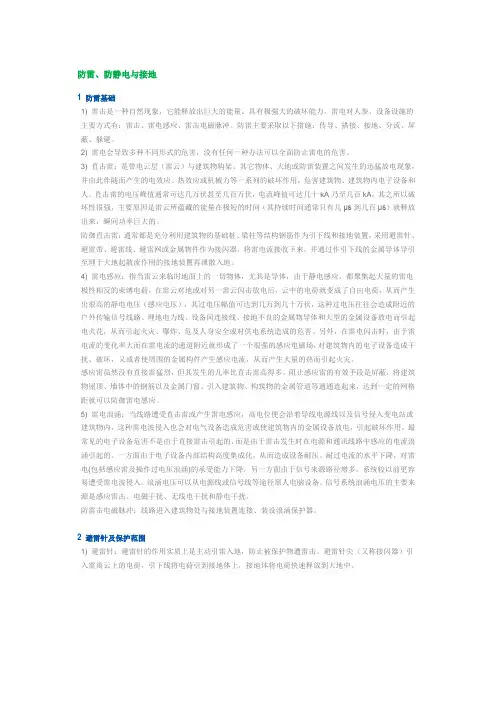

防雷、防静电与接地1 防雷基础1) 雷击是一种自然现象，它能释放出巨大的能量、具有极强大的破坏能力。

雷电对人参、设备设施的主要方式有：雷击、雷电感应、雷击电磁脉冲。

防雷主要采取以下措施：传导、搭接、接地、分流、屏蔽、躲避。

2) 雷电会导致多种不同形式的危害，没有任何一种办法可以全面防止雷电的危害。

3) 直击雷：是带电云层（雷云）与建筑物构架、其它物体、大地或防雷装置之间发生的迅猛放电现象，并由此伴随而产生的电效应、热效应或机械力等一系列的破坏作用，危害建筑物、建筑物内电子设备和人。

直击雷的电压峰值通常可达几万伏甚至几百万伏，电流峰值可达几十kA乃至几百kA，其之所以破坏性很强，主要原因是雷云所蕴藏的能量在极短的时间（其持续时间通常只有几μs到几百μs）就释放出来，瞬间功率巨大的。

防御直击雷：通常都是充分利用建筑物的基础桩、梁柱等结构钢筋作为引下线和接地装置，采用避雷针、避雷带、避雷线、避雷网或金属物件作为接闪器，将雷电流接收下来，并通过作引下线的金属导体导引至埋于大地起散流作用的接地装置再泄散入地。

4) 雷电感应：指当雷云来临时地面上的一切物体，尤其是导体，由于静电感应，都聚集起大量的雷电极性相反的束缚电荷，在雷云对地或对另一雷云闪击放电后，云中的电荷就变成了自由电荷，从而产生出很高的静电电压（感应电压），其过电压幅值可达到几万到几十万伏，这种过电压往往会造成附近的户外传输信号线路、埋地电力线、设备间连接线、接地不良的金属物导体和大型的金属设备放电而引起电火花，从而引起火灾、爆炸、危及人身安全或对供电系统造成的危害。

另外，在雷电闪击时，由于雷电流的变化率大而在雷电流的通道附近就形成了一个很强的感应电磁场，对建筑物内的电子设备造成干扰、破坏，又或者使周围的金属构件产生感应电流，从而产生大量的热而引起火灾。

感应雷虽然没有直接雷猛烈，但其发生的几率比直击雷高得多。

阻止感应雷的有效手段是屏蔽，将建筑物屋顶、墙体中的钢筋以及金属门窗、引入建筑物、构筑物的金属管道等通通连起来，达到一定的网格距就可以防御雷电感应。

1：SPD的接地线径？答：数据线：要求大于2.5mm2；当长度超过0.5米时要求大于4mm2。

YD/T5098-1998。

电源线：相线截面积S≤16mm2时，地线用S；相线截面积16mm2≤S≤35mm2时，地线用16mm2；相线截面积S≥35mm2时，地线要求S/2；GB 50054第2.2.9条。

2：与SPD相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AM1-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为6.5KA的C、D型微型断路器，由于其工作曲线In值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A的分断电流能力为4.5KA的C、D型微型断路器，由于其工作曲线In值的不同，因此推荐使用D型。

3：可否使用熔断丝？应注意那些问题？答：可以使用防雷熔断丝，但不能使用一般熔断丝；我们使用的防雷熔断丝，规格是VSP-100KA、70KA、40KA、20KA。

防雷熔断丝是对雷电脉冲进行响应，一般熔断丝是对工频或直流电流进行响应。

使用熔断丝和使用微型断路器的区别在于：1、熔断丝的过电流工作曲线受环境温度影响大，对过电流的断开没有微型断路器可靠；2、座装的熔断丝在受到8/20μs雷电过电压冲击的时候，会从底座中跳出来，使SPD无法正常工作；3、焊接的熔断丝当SPD劣化以后，无法象微型断路器那样在小于5s的时间内断开，易发生短路和火灾危险，不符合GB 50054和GB 50057标准的要求。

4：是否所有的SPD前都装熔断装置？答：不是。

开关型模块由于其损坏方式为开路，因此可以不用装微型断路器等熔断装置。

5：/3+NPE和/4的SPD前面装设什么样的微断？为什么？答：/3+NPE的SPD前装设3P的微型断路器，/4的SPD前装设4P的微型断路器。

基础工程防雷接地方案一、前言随着现代社会的不断发展，雷电灾害对生产生活的危害日益凸显，特别是在基础工程领域，对雷电灾害的防范举措更加重要。

基础工程作为所有建筑物的基础，其受雷电灾害的影响可能会影响整个建筑物的稳定性和安全性。

因此，对基础工程进行防雷接地方案的设计和实施，对于减轻雷电灾害造成的损失具有重要意义。

本文将以基础工程为例，探讨基础工程防雷接地方案的设计原则、应用技术和实施方法，以期为相关行业提供一定的参考和借鉴。

二、基础工程防雷接地方案的设计原则1、全面性原则基础工程防雷接地方案应当全面考虑建筑物的构造特点、用途要求以及周围环境等因素，从而设计出全面、综合的防雷接地方案。

2、合理性原则基础工程防雷接地方案应当结合建筑物的使用要求，合理确定防雷接地装置的位置、数量和材料，并合理规划接地系统的布局和连接。

3、可操作性原则基础工程防雷接地方案应当考虑施工、维护和管理的可操作性，避免设计方案过于复杂导致工程施工困难和维护管理成本过高。

4、经济性原则基础工程防雷接地方案应当在满足防雷要求的前提下尽可能节约材料和成本，确保防雷接地系统的经济性。

5、科学性原则基础工程防雷接地方案应当依据相关的防雷标准和规范，充分考虑物理、电气及地质等方面的知识，确保设计方案科学合理。

三、基础工程防雷接地方案的应用技术1、接地装置的选取基础工程防雷接地装置应当选取符合国家相关标准和规范的专用接地装置，确保其性能稳定可靠。

2、接地电阻的测量基础工程防雷接地方案中，应当采用科学可靠的方法对接地装置的电阻进行测量，保证接地电阻在规定范围内。

3、接地系统的布局基础工程防雷接地方案中，应当合理布局接地系统，避免接地装置之间存在交叉干扰，确保接地系统的稳定性和可靠性。

4、接地系统的连接基础工程防雷接地方案中，应当合理设计接地系统的连接方式，采用专用的连接件，并确保连接可靠，避免产生接触阻抗过大的情况。

5、监测系统的建设基础工程防雷接地方案中，应当建设雷电监测系统，及时监测雷电活动，为有效防范雷电灾害提供科学依据。

接地与防雷措施一、TN-S接零保护系统1、工程采用TN-S接零保护系统，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。

2、施工现场临时用电采用三级配电、逐级保护，电源首、末端及线路中间分别设置重复接地，接地电阻不大于10Ω。

所有接地处设置接地标志。

3、保护零线采用黄/绿双色线，严格与相线、工作零线相区别，杜绝混用。

保护接零线的截面积与工作零线相同，且不小于干线截面积的50％，机械强度满足线路敷设方式的要求(架空敷设不小于10mm的铜芯绝缘线)。

4、不得有一部分电气设备接零保护，而另一部分设备接地保护，保护零线不经过开关、熔断器。

5、TN-S接零保护系统中，电器设备的金属外壳必须与PE连接。

下列设备不带电的外露可导电部分应保护接零：1）配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门；2）电机、变压器、电器、照明灯具、手持电动工具金属外壳；3）电动传动装置的金属部件；4）配电柜与金属柜金属部件。

二、重复接地1、一级箱处PE线做不少于二组重复接地，接地极采用50*50*5热镀锌角钢长度为2.5m，接地线采用40*4的热镀锌扁钢与接地体焊接，接地电阻不大于10Ω。

2、二级箱处PE线做一组重复接地，接地极采用50*50*5热镀锌角钢长度为2.5米，接地线采用40*4的热镀锌扁钢与接地体焊接，接地电阻不大于10Ω。

3、保护零线在配电系统的中间处和末端处做重复接地。

保护零线每处重复接地装置的接地电阻值不大于10Ω。

4、塔吊回路，在专用箱设置重复接地，接地电阻小于4 。

接地体采用50*50*5长度2.5m的热镀锌角钢，间隔5m打入地下。

接地线采用40*4的热镀锌扁钢与接地体焊接，保证接地体和PE线端子做良好的电气连接。

三、防雷接地现场塔吊防雷接地安装采用镀锌40*4扁钢和镀锌Φ20圆钢，三根圆钢两根扁钢焊接为一组，扁钢为三面施焊，圆钢与扁钢搭接焊为圆钢6倍D，圆钢长度2.5m垂直打入地下，留出焊接部分，焊完后，刷防锈漆做防腐处理，每台塔吊两组接地极装置，每组留一处检测点，两组之间设一个短接点，方便分组摇测，塔吊防雷接地电阻值不大于4Ω，摇测时间是每季度一次，雨季施工期间增加摇测频次，并认真做好遥测记录。

施工用电接地与防雷措施1、在施工现场专用变压器的供电的TN-S接零保护系统中。

所有电气设备的金属外壳与保护零线相接。

专用保护零由工作接地线，配电室的第一级漏电保护器电源侧的零线引出。

施工现场的所有电气设备在正常情况下不带电的外漏导电部分，应做保护接零。

包括以下五个部分：（1）电机、变压器、电器、照明器具、手持电动工具的金属外壳。

（2）电气设备传动装置的金属框架。

（3）配电屏与金属屏的金属框架。

（4）内、外配电装置的金属框架及靠近带电部分的金属围栏及金属门。

（5）电力线路的金属保护管、敷设的钢管（钢索）、起重机轨道、钢管外架等。

2、由于施工现场与其它用电线路共用同一供电系统，电气设各的接地、接零保护应与原系统保持一致。

不得一部分设各做保护接零，另一部分设各做保护接地。

采用TN系统做保护接零时，工作零线(N 线)必须通过总漏电保护器，保护线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部的TN-S接零保护系统。

3、在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。

4、在TN接零保护系统中，PE零线应单独敷设。

重复接地线必须与PE线相连接，严禁与N线相连接。

5、施工现场的临时用电电力系统严禁利用大地做相线或零线。

6、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。

7、电气设备不带电的外露可导电部分应作保护接零。

具体为:电机、变压器、电器、照明器具、手持式电动工具的金属外壳、电气设备传动装置的金属部。

8、每隔15米设置一个接地，接地电阻不得大于4Ω。

9、TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。

10、在TN系统申，严禁将单独敷设的工作零线再做重复接地。

11、不得采用铝导体做接地体或地下接地线。

垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。

接地可利用自然接地体，但应保证其电气连接和热稳定。

基础接地、防雷接地设计说明一、基础接地：1、本工程基础形式为桩基础，本接地采用联合接地体。

2、接地极利用桩、承台及底板内主钢筋相互焊通。

接地连接线采用40*4热镀锌扁钢沿各基础外圈作环形敷设，与所经过的承台内两主筋可靠焊接，形成环网接地体---利用桩内主筋（不少于2根）与承台底筋焊接，承台及底筋分别和其面筋焊接，然后承台面筋再与所经过的接地扁钢及底板面筋焊接，接地扁钢须全程焊通，所有焊接长度须大于6D。

联合接地装置的接地电阻不大于1欧姆。

3、防雷引下线利用柱内两根大于直径16MM的主筋与所经过接地热镀锌扁钢焊接连通。

4、在防雷引下线相对应的室外埋深-0.8M处由被利用作为引下线的钢筋上焊出一根40MM*4MM热镀锌扁钢，此扁钢伸向室外，距外墙的距离不小于1.0M。

供连接等电位带和加打人工接地体用。

5、接地引上线IN-C-S系统的接地线用40*4热镀锌扁钢直接引至低压配电柜。

利用柱内2根主竖筋作等到电位接地引上线，然后再用40*4的热镀锌扁钢引至各LEB端子箱。

在电梯井内离电梯地坑0.2米，及电梯井端下边各预埋100*100*8热镀锌扁钢一块，扁钢与柱内2根作为接地引上线主竖筋骨焊接。

6、在总进线配电柜处设MEB箱，应将总配电箱内PE母排、建筑物的PE干线、电气装置接地极的接地干线、进出建筑物的各种金属管道、建筑物的金属构件、预埋件等导体作等电位联结。

车间内设LEB端子板，所有正常不带电的金属物体，金属构件均用导线LEB端子联结。

7、基础联合接地及屋面防雷引下线等利用结构钢筋部分均由结构负责施工，电气专业负责验收，接地装置施工过程中，电气安装与结构施工密切配合，所有隐蔽工程均须组织现场验收签字。

二、防雷接地：1、本工程防雷按一类民用建筑设计。

2、避雷线采用直径12镀锌圆钢沿屋檐或女儿墙支架敷设，支起高度100MM。

3、引下线利用柱内的两根主钢筋，上端与避雷线连接，下端与接地装置连接，引下线位置详见防雷平面图。
