【CN109580914A】一种动水循环与荷载条件下的岩石泥化过程模拟装置及试验方法【专利】
- 格式:pdf
- 大小:446.42 KB
- 文档页数:10
专利名称:一种岩石在水环境下力学性能试验装置专利类型:实用新型专利
发明人:何叶
申请号:CN202022166681.2
申请日:20200927
公开号:CN213091343U
公开日:
20210430
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种岩石在水环境下力学性能试验装置,包括底箱,底箱内设置有水箱,水箱的底面固设有加热板,水箱的左右两侧均设置有密封滑筒,底箱的左右两侧均开设有滑孔,每个滑孔均与对应的密封滑筒内设置有夹杆,每根夹杆位于底箱外的一端上均固设有挡块,每根夹杆位于水箱内的一端上均固设有夹板,底箱的顶面设置有转动组件,底箱的内底面与加热板的底面之间设置有加热组件,本实用新型通过加热组件和转动组件的配合设置,方便了测试岩石在不同热水环境下的力学性能试验,同时,通过读取标度滑杆上的数值,可以记录岩石在不同水环境下的受力深度数值的记录。
申请人:湖南城市学院
地址:412000 湖南省益阳市迎宾东路518号
国籍:CN
代理机构:广州市红荔专利代理有限公司
代理人:胡昌国
更多信息请下载全文后查看。

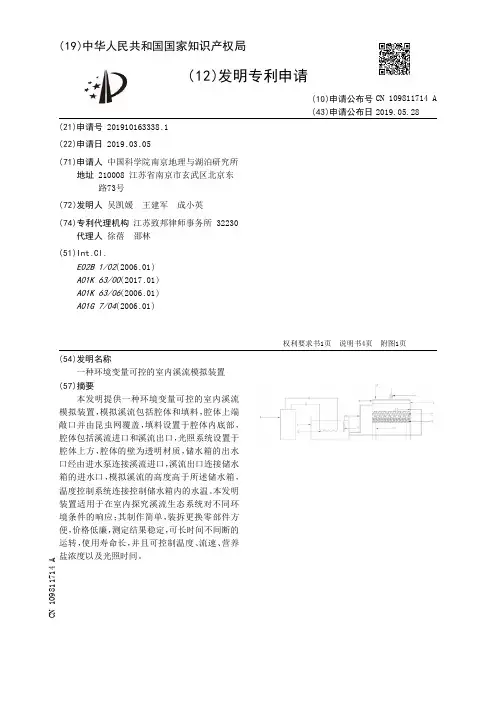

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910163338.1(22)申请日 2019.03.05(71)申请人 中国科学院南京地理与湖泊研究所地址 210008 江苏省南京市玄武区北京东路73号(72)发明人 吴凯媛 王建军 成小英 (74)专利代理机构 江苏致邦律师事务所 32230代理人 徐蓓 邵林(51)Int.Cl.E02B 1/02(2006.01)A01K 63/00(2017.01)A01K 63/06(2006.01)A01G 7/04(2006.01)(54)发明名称一种环境变量可控的室内溪流模拟装置(57)摘要本发明提供一种环境变量可控的室内溪流模拟装置,模拟溪流包括腔体和填料,腔体上端敞口并由昆虫网覆盖,填料设置于腔体内底部,腔体包括溪流进口和溪流出口,光照系统设置于腔体上方,腔体的壁为透明材质,储水箱的出水口经由进水泵连接溪流进口,溪流出口连接储水箱的进水口,模拟溪流的高度高于所述储水箱,温度控制系统连接控制储水箱内的水温。
本发明装置适用于在室内探究溪流生态系统对不同环境条件的响应;其制作简单,装拆更换零部件方便,价格低廉,测定结果稳定,可长时间不间断的运转,使用寿命长,并且可控制温度、流速、营养盐浓度以及光照时间。
权利要求书1页 说明书4页 附图1页CN 109811714 A 2019.05.28C N 109811714A1.一种环境变量可控的室内溪流模拟装置,其特征在于,包括:温度控制系统、储水箱、进水泵、模拟溪流和光照系统,所述模拟溪流包括腔体和填料,所述腔体上端敞口并由昆虫网覆盖,所述填料设置于所述腔体内底部,所述腔体包括溪流进口和溪流出口,所述光照系统设置于所述腔体上方,所述腔体的壁为透明材质,所述储水箱的出水口经由进水泵连接所述溪流进口,所述溪流出口连接所述储水箱的进水口,所述模拟溪流的高度高于所述储水箱,所述温度控制系统连接控制所述储水箱内的水温。
专利名称:一种岩石动静水环境及干燥模拟综合试验系统专利类型:实用新型专利
发明人:黄明,刘志国,陈泽峰,熊晓辉,刘明辉,赵凡,杨建朋申请号:CN201921051148.2
申请日:20190708
公开号:CN210154969U
公开日:
20200317
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种岩石动静水环境及干燥模拟综合试验系统,包括动水、静水环境模拟试验装置和干燥模拟试验装置;动水环境模拟试验装置包括恒压水箱,在恒压水箱的出水管路上串联有水流止水阀、装样容器、浮子流量计、流速控制阀,在装样容器内放置有试样滤网架,试样滤网架为上小下大的圆锥台,在圆锥台的侧壁上开有与内腔相通的格栅孔;试验试样的上、下端头均采用塑料薄膜包裹;静水环境模拟试验装置采用透明密封盒,在透明密封盒的侧壁上设置有刻度线;干燥模拟试验装置采用烘干箱。
该系统能对岩石进行动水环境模拟、静水环境模拟以及干燥模拟的综合模拟试验,对研究水—岩溶蚀后的岩石力学特性,特别是含膏岩石的力学特性具有重要指导意义。
申请人:中铁十一局集团第五工程有限公司,福州大学
地址:400037 重庆市沙坪坝区新桥新村71号
国籍:CN
代理机构:重庆天成卓越专利代理事务所(普通合伙)
代理人:谭小容
更多信息请下载全文后查看。
专利名称:动静荷载作用下岩石裂隙泥水流体渗流装置与试验方法
专利类型:发明专利
发明人:赵延林,焦兵,马文豪
申请号:CN201710321795.X
申请日:20170509
公开号:CN106932325A
公开日:
20170707
专利内容由知识产权出版社提供
摘要:本发明公开了一种动静荷载作用下岩石裂隙泥水流体渗流装置,包括试件装置、静压加载装置、动压加载装置、侧压加载装置、密封装置、渗透压测试装置、渗透孔道装置、压力伺服加载装置和电脑控制器。
本发明通过静压加载装置对岩石裂隙施加静载,通过动压加载装置对岩石裂隙施加动载,通过粘贴在压头侧面的动态应变片和与动态应变片相连的动态应变仪,获得入射波与反射波的时程曲线,通过压电式压力传感器测试各穿透型中空孔道处的泥水流体动态渗透压变化,从而获得岩石裂隙上不同部位动态渗透压的波形曲线以及动静荷载作用下不同含水量的泥水流体在岩石裂隙中的渗流规律。
本发明还公开了一种动静荷载作用下岩石裂隙泥水流体渗流装置的试验方法。
申请人:湖南科技大学
地址:411201 湖南省湘潭市雨湖区石码头2号
国籍:CN
代理机构:湘潭市汇智专利事务所(普通合伙)
代理人:颜昌伟
更多信息请下载全文后查看。
专利名称:一种简易岩石风化、蠕变一体化试验装置
专利类型:实用新型专利
发明人:钟志彬,邓荣贵,李安洪,徐骏,高柏松,吴沛沛,李凯甜,吕蕾,王占盛,付小敏
申请号:CN201820058705.2
申请日:20180112
公开号:CN208313720U
公开日:
20190101
专利内容由知识产权出版社提供
摘要:一种简易岩石风化、蠕变一体化试验装置,该装置可以用于开展稳定恒荷载作用下岩石的蠕变试验,并且在蠕变试验过程中同时进行岩石的风化试验,实现“稳定恒荷载‑干湿循环或冷热循环”耦合作用下岩石的长期蠕变试验。
它包括试样容器系统、杠杆加载机构、水循环系统和鼓风系统。
试样容器系统具有对岩石试样形成侧向约束的带孔圆柱形桶和对岩石试样进行加热的加热装置,水循环系统对岩石试样进行加湿,鼓风系统对岩石试样进行干燥和冷却,使岩石试样实现干湿循环和冷热循环。
杠杆加载机构竖向作用于岩石试样,对其进行恒重加载、卸载。
申请人:中铁二院工程集团有限责任公司
地址:610031 四川省成都市通锦路3号
国籍:CN
代理机构:成都惠迪专利事务所(普通合伙)
代理人:王建国
更多信息请下载全文后查看。
