扭矩调节方法
有关力矩的调整方法
如图，转矩可通过钥匙10（即现图中的1或2）进行。
调节时，如2所示，把调节钥匙头朝下的放入力矩调节装置中。
当调节螺母被限定在一定位置时，可通过人工盘动绕线轮或启动电机使绕线轴旋转，从而使螺母向里旋入而压紧弹簧而提高了输出转矩。
每次调整以转动1/4圈为宜。
注意：调整时，应使绕线轮卷满电缆，因为此时所需转矩最大。
为了使蜗杆底部轴承所受轴向力最小，在保证停机时电缆不松弛的情况下应把输出转矩调整到刚刚能够卷动电缆（行走过程中）为最佳状态。
调整完毕，一定要把调节钥匙如图1所示拧紧在箱体上。
扭矩调节装置原理示意图
1、蜗轮3、蜗杆2传动
2、青铜制蜗轮自由安装在饶线轮轴1上
3、两个摩擦片
4、5安装在蜗轮两边，并通过键连接于绕线轮1上
4、调节弹簧安装在弹簧托盘7和摩擦片5之间，并随之一起旋转
5、调节螺母9可调节弹簧压紧力
6、10为调节钥匙。
700#电机执行机构响应时间与扭矩计算一、定义电源电压 ，电机两端电压 ，电流 ，电源输入功率 ，电机输入功率 ， 电机输出扭矩T ，电机转速N ，电机输出功率 ，电机输出效率Eff 温度25℃的工况下电源输出功率 = *线束上的电阻 =线束上的电压损耗 =线束上的功率损耗 =，l=3.8m 时， = 电机输入电压 = -电机输入功率 = -电机输出功率 = = =F*V= * =执行机构的输出扭矩T N =T*D* （D 为机构传动比， 机械传动效率） 电机输出效率为Eff电机输出功率为 = *Eff根据25℃电机的输出曲线模拟得I(T)=61.04*T+0.379，T(I)= ,单位（NM ）执行机构输出扭矩T N =N(T)=-22606.98*T+6894 ,N(I)=- +6894,单位（NM ） 执行机构响应时间t=Y A x i s T i t l e X Axis TitleEff(T)== （ ） = （ ） （ ） = （ ）（ （） ）（未拟合）电机工作条件：温度25℃，供电电压U IN 见下条件，线束长度l=3.8m ，执行机构需求扭矩T N =18NM ，执行机构P-D 运行，运行角度37°26´（37.433度，0.10398转）， 在此条件下，当回路电流为10A 时输入电压，12.87V ， 线束损耗，0.87V ， 电机输出扭矩，0.1576 NM电机转速，3330.766 r/min电机效率EFF ，47.1%执行机构输出扭矩，14.83 NM执行机构轴转速，15.929 r/min执行机构响应时间，391.36ms回路电流为14A 时输入电压，13.218VV ，线束损耗，1.218V ， 电机输出扭矩，0.22315 NM电机转速，1849.326 r/min电机效率EFF ，25.4%执行机构输出扭矩，20.997 NM执行机构轴转速，8.844 r/min执行机构响应时间，747.699mY A x i s T i t l eX Axis TitleY A x i s T i t l e X Axis Title。

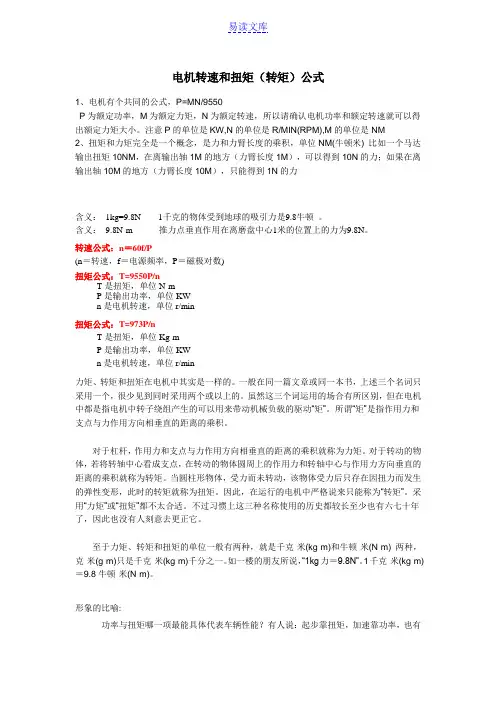

电机转速和扭矩（转矩）公式1、电机有个共同的公式，P=MN/9550P为额定功率，M为额定力矩，N为额定转速，所以请确认电机功率和额定转速就可以得出额定力矩大小。
注意P的单位是KW,N的单位是R/MIN(RPM),M的单位是NM2、扭矩和力矩完全是一个概念，是力和力臂长度的乘积，单位NM(牛顿米) 比如一个马达输出扭矩10NM，在离输出轴1M的地方（力臂长度1M），可以得到10N的力；如果在离输出轴10M的地方（力臂长度10M），只能得到1N的力含义：1kg=9.8N 1千克的物体受到地球的吸引力是9.8牛顿。
含义：9.8N·m 推力点垂直作用在离磨盘中心1米的位置上的力为9.8N。
转速公式：n＝60f/P(n＝转速，f＝电源频率，P＝磁极对数)扭矩公式：T=9550P/nT是扭矩，单位N·mP是输出功率，单位KWn是电机转速，单位r/min扭矩公式：T=973P/nT是扭矩，单位Kg·mP是输出功率，单位KWn是电机转速，单位r/min力矩、转矩和扭矩在电机中其实是一样的。
一般在同一篇文章或同一本书，上述三个名词只采用一个，很少见到同时采用两个或以上的。
虽然这三个词运用的场合有所区别，但在电机中都是指电机中转子绕组产生的可以用来带动机械负载的驱动“矩”。
所谓“矩”是指作用力和支点与力作用方向相垂直的距离的乘积。
对于杠杆，作用力和支点与力作用方向相垂直的距离的乘积就称为力矩。
对于转动的物体，若将转轴中心看成支点，在转动的物体圆周上的作用力和转轴中心与作用力方向垂直的距离的乘积就称为转矩。
当圆柱形物体，受力而未转动，该物体受力后只存在因扭力而发生的弹性变形，此时的转矩就称为扭矩。
因此，在运行的电机中严格说来只能称为“转矩”。
采用“力矩”或“扭矩”都不太合适。
不过习惯上这三种名称使用的历史都较长至少也有六七十年了，因此也没有人刻意去更正它。
至于力矩、转矩和扭矩的单位一般有两种，就是千克·米(kg·m)和牛顿·米(N·m) 两种，克·米(g·m)只是千克·米(kg·m)千分之一。
