电动执行器信号调试步骤

山尔电动执行器调试说明书
山尔电动执行器调试说明书
1. 检查电源与电压：在使用山尔电动执行器前,请检查电源是否符合设备要求,并确保电压稳定。

建议使用专用接线板连接电源。

2. 检查执行器状态：请确认执行器感应器、阀门、伺服马达、传感器等设备是否稳定且工作正常。

3. 调整执行器参数：使用特定的软件调整归位位置、反馈信号、速度、加速度、力矩等参数,确保执行器稳定平衡、精准运动。

4. 执行实时监控：确保执行器运行过程中的参数变化、状态变化等讯息实时监控及时反馈,以发现是否存在问题。

5. 设置保护措施：设置执行器保护措施,如过载、超速、超限等报警保护、备份功率、力矩等恢复功能,以防止设备过度损耗,避免设备危及人身安全。

6. 进行测试及验收：在调试完成后,进行走步或透明操作测试,确认设备是否正常工作。

对执行器进行验收,以确保其符合制造标准和功能要求,并检查其外观问题。

以上是山尔电动执行器调试说明书的大致流程,具体操作请根据设备特点进行调整。

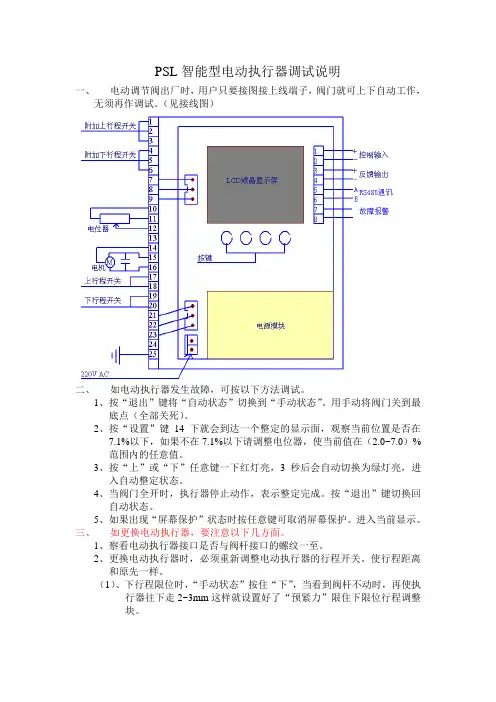

PSL智能型电动执行器调试说明一、电动调节阀出厂时，用户只要接图接上线端子，阀门就可上下自动工作，无须再作调试。

（见接线图）二、如电动执行器发生故障，可按以下方法调试。

1、按“退出”键将“自动状态”切换到“手动状态”。

用手动将阀门关到最底点（全部关死）。

2、按“设置”键14下就会到达一个整定的显示面，观察当前位置是否在7.1%以下，如果不在7.1%以下请调整电位器，使当前值在（2.0~7.0）%范围内的任意值。

3、按“上”或“下”任意键一下红灯亮，3秒后会自动切换为绿灯亮，进入自动整定状态。

4、当阀门全开时，执行器停止动作，表示整定完成。

按“退出”键切换回自动状态。

5、如果出现“屏幕保护”状态时按任意键可取消屏幕保护。

进入当前显示。

三、如更换电动执行器，要注意以下几方面。

1、察看电动执行器接口是否与阀杆接口的螺纹一至。

2、更换电动执行器时，必须重新调整电动执行器的行程开关。

使行程距离和原先一样。

（1）、下行程限位时，“手动状态”按住“下”，当看到阀杆不动时，再使执行器往下走2~3mm这样就设置好了“预紧力”限住下限位行程调整块。

（2）、上行程限位时，“手动状态”按住“上”，走完所需行程距离后，限住上限位行程调整块即可。

（如图所示）3、满足了上述条件后才可进入自动整定显示面，进行整定工作。

四、故障处理用户在使用中如果发现不能正常运行。

1、查看手轮是否复位。

如果复位，请查看屏幕显示什么故障。

2、信号故障：检查信号源是否有信号输出，如果有输出查看信号线正负极是否接反。

3、电机故障：按“退出”键切换到“手动”状态，按“上”、“下”键查看电机是否能上下正常运行，一般出现电机故障，电机的正反转线接反。

接线断子线松动，如果发现线头松动，请拧紧。

4、位置故障：查看电位器的齿轮是否与反馈齿板脱开，铜齿轮与电位器是否有松动，如果出现上述问题，请调整好后重新进行整定，如未出现上述问题，请到整定菜单重新整定。

5、存储故障：如执行器出现存储故障，请联系厂家。

福斯电动执行器调试手册（最新版）目录1.福斯电动执行器概述2.福斯电动执行器的调试流程3.福斯电动执行器调试中的常见问题及解决方法4.福斯电动执行器的维护与保养5.结论正文一、福斯电动执行器概述福斯电动执行器是一种将电动机的旋转运动转换为直线运动的设备，广泛应用于各种工业自动化控制系统中。

福斯电动执行器具有结构紧凑、运行稳定、维护简便等特点，深受用户青睐。

二、福斯电动执行器的调试流程1.检查设备及附件：在开始调试之前，首先要检查福斯电动执行器及其附属设备是否齐全，并确保设备外观无损坏。

2.连接电源：根据福斯电动执行器的电压等级，连接相应的电源线。

注意电源线应具有足够的截面积，以保证设备正常运行。

3.接线：根据接线图，正确连接福斯电动执行器的输入、输出线。

接线时应使用足够截面积的导线，并确保接线牢固可靠。

4.调试：通电后，检查福斯电动执行器是否能正常工作。

如果发现异常，应立即断电检查，排除故障后再次通电。

5.运行测试：在设备正常运行后，进行运行测试，检查福斯电动执行器的速度、精度等参数是否满足设计要求。

三、福斯电动执行器调试中的常见问题及解决方法1.设备无法启动：可能是电源线未接通或电源电压不足。

检查电源线及电源电压，确保正常后重新启动设备。

2.运行中出现异常噪音：可能是轴承磨损或齿轮啮合不良。

检查轴承及齿轮，更换损坏部件。

3.运行速度异常：可能是电动机故障或控制器参数设置不当。

检查电动机，如有需要，更换电动机；调整控制器参数，确保设备运行速度正常。

四、福斯电动执行器的维护与保养1.定期检查：福斯电动执行器应定期检查，发现异常及时处理，以保证设备正常运行。

2.清洁维护：设备表面应定期清洁，防止灰尘、油污等影响设备运行。

3.润滑保养：定期给轴承添加润滑脂，确保轴承运行顺畅。

4.存放：长时间不使用时，应将福斯电动执行器存放在干燥、通风的地方，避免受潮、受污染。

五、结论福斯电动执行器作为一种重要的工业自动化设备，其调试、维护与保养对于确保设备正常运行至关重要。

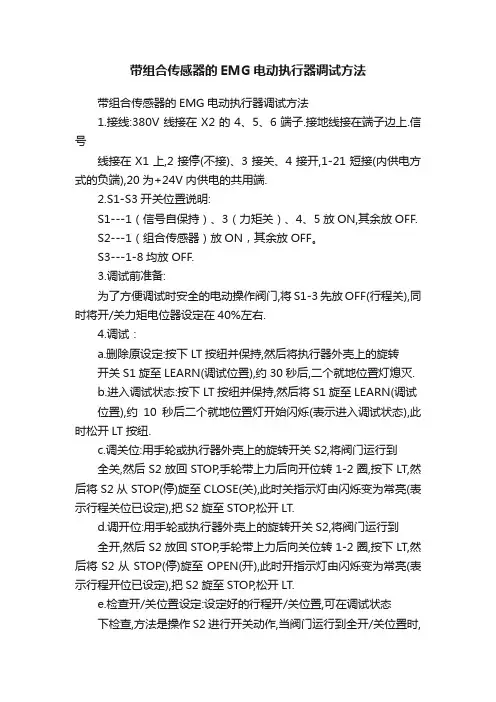

带组合传感器的EMG电动执行器调试方法带组合传感器的EMG电动执行器调试方法1.接线:380V线接在X2的4、5、6端子.接地线接在端子边上.信号线接在X1上,2接停(不接)、3接关、4接开,1-21短接(内供电方式的负端),20为+24V内供电的共用端.2.S1-S3开关位置说明:S1---1（信号自保持）、3（力矩关）、4、5放ON,其余放OFF.S2---1（组合传感器）放ON，其余放OFF。

S3---1-8均放OFF.3.调试前准备:为了方便调试时安全的电动操作阀门,将S1-3先放OFF(行程关),同时将开/关力矩电位器设定在40%左右.4.调试：a.删除原设定:按下LT按纽并保持,然后将执行器外壳上的旋转开关S1旋至LEARN(调试位置),约30秒后,二个就地位置灯熄灭.b.进入调试状态:按下LT按纽并保持,然后将S1旋至LEARN(调试位置),约10秒后二个就地位置灯开始闪烁(表示进入调试状态),此时松开LT按纽.c.调关位:用手轮或执行器外壳上的旋转开关S2,将阀门运行到全关,然后S2放回STOP,手轮带上力后向开位转1-2圈,按下LT,然后将S2从STOP(停)旋至CLOSE(关),此时关指示灯由闪烁变为常亮(表示行程关位已设定),把S2旋至STOP,松开LT.d.调开位:用手轮或执行器外壳上的旋转开关S2,将阀门运行到全开,然后S2放回STOP,手轮带上力后向关位转1-2圈,按下LT,然后将S2从STOP(停)旋至OPEN(开),此时开指示灯由闪烁变为常亮(表示行程开位已设定),把S2旋至STOP,松开LT.e.检查开/关位置设定:设定好的行程开/关位置,可在调试状态下检查,方法是操作S2进行开关动作,当阀门运行到全开/关位置时,相应的开/关指示灯会常亮,而当阀门处在中间行程时,开/关指示灯闪烁.f.退出调试状态:任何情况下将S1离开LEARN(调试位置),则退出调试状态.g.设定关方式:将S1-3放ON(力矩关).h.设定开/关力矩值:组合传感器上的二个电位器,分别用于设定开/关力矩值,上部为关力矩设定电位器,下部为开力矩设定电位器,具体数值为执行器可输出最大力矩的百分比(参照电位器上的表格),关力矩值设定参照工厂要求,开力矩值约为关的1.1倍.5.试运行:将S1放在LOCAL位置(就地操作), 操作S2进行开关动作,当阀门运行到全开/关位置时,相对应的开/关指示灯会亮,而当阀门处在中间行程时,开/关指示灯应不亮.。

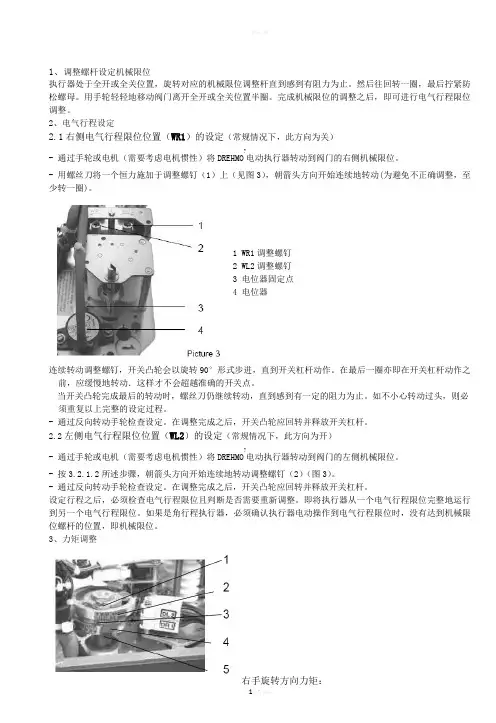

1、调整螺杆设定机械限位执行器处于全开或全关位置，旋转对应的机械限位调整杆直到感到有阻力为止。

然后往回转一圈，最后拧紧防松螺母。

用手轮轻轻地移动阀门离开全开或全关位置半圈。

完成机械限位的调整之后，即可进行电气行程限位调整。

2、电气行程设定2.1右侧电气行程限位位置（WR1）的设定（常规情况下，此方向为关）- 通过手轮或电机（需要考虑电机惯性）将DREHMO?电动执行器转动到阀门的右侧机械限位。

- 用螺丝刀将一个恒力施加于调整螺钉（1）上（见图3），朝箭头方向开始连续地转动(为避免不正确调整，至少转一圈)。

1 WR1调整螺钉2 WL2调整螺钉3 电位器固定点4 电位器连续转动调整螺钉，开关凸轮会以旋转90°形式步进，直到开关杠杆动作。

在最后一圈亦即在开关杠杆动作之前，应缓慢地转动．这样才不会超越准确的开关点。

当开关凸轮完成最后的转动时，螺丝刀仍继续转动，直到感到有一定的阻力为止。

如不小心转动过头，则必须重复以上完整的设定过程。

- 通过反向转动手轮检查设定。

在调整完成之后，开关凸轮应回转并释放开关杠杆。

2.2左侧电气行程限位位置（WL2）的设定（常规情况下，此方向为开）- 通过手轮或电机（需要考虑电机惯性）将DREHMO?电动执行器转动到阀门的左侧机械限位。

- 按3.2.1.2所述步骤，朝箭头方向开始连续地转动调整螺钉（2）（图3）。

- 通过反向转动手轮检查设定。

在调整完成之后，开关凸轮应回转并释放开关杠杆。

设定行程之后，必须检查电气行程限位且判断是否需要重新调整。

即将执行器从一个电气行程限位完整地运行到另一个电气行程限位。

如果是角行程执行器，必须确认执行器电动操作到电气行程限位时，没有达到机械限位螺杆的位置，即机械限位。

3、力矩调整右手旋转方向力矩：- 松开螺钉(5)- 朝箭头(3)方向转动开关凸轮(4)，并调整到所需的力矩值上- 拧紧螺钉(5)左手旋转方向力矩：- 松开螺钉(1)- 朝箭头(3)方向转动开关凸轮(2)，并调整到所需的力矩值上- 拧紧螺钉(1)4、带开OPEN，停STOP和关CLOSE按钮的就地控制单元4.1进入调试状态要退出调试状态，只需将选择开关S1拨离LEARN位置即可。

SIPOS电动执行机构调节步骤步骤一：确认调节目的和要求在进行调节之前，首先要明确调节的目的和要求。

根据所需的控制参数，例如阀门的开度或流量，来确定调节的范围和目标。

同时还需要确认所使用的控制信号类型和范围，以及所使用的控制系统的设定参数。

步骤二：检查执行机构的状态在开始调节之前，需要对执行机构进行全面的检查，确保其正常运行。

检查执行机构的电源接线是否正确，以及电气元件的连接是否稳固。

同时还需要检查执行机构的机械部分，如传动装置和阀门连接情况等，确保其没有松动或堵塞等问题。

步骤三：调节控制信号调节控制信号是调节执行机构的关键步骤之一、根据所使用的控制系统，可以通过调节控制器的输出信号或手动设置控制信号来实现。

在调节之前，需要确保控制信号的类型和范围与执行机构的要求相匹配。

可以通过调节控制器的参数设置来调整信号的大小和响应速度，以达到所需的控制效果。

步骤四：调节执行速度和力矩执行机构的速度和力矩是调节过程中需要关注的另外两个重要参数。

可以通过调节执行机构的电机控制器的参数来实现。

对于速度的调节，可以通过调整电机的转速和加速度来实现。

对于力矩的调节，可以通过调整电机的输出功率和力矩转矩比来实现。

在调节过程中，需要根据实际情况进行实验和调整，以获得最佳的调节效果。

步骤五：测试和验证调节效果完成调节过程后，需要进行测试和验证调节效果。

可以通过观察执行机构的运行情况和输出参数的变化来评估调节的效果。

对于阀门执行机构，可以通过测量阀门的开度和流量来验证调节的准确性。

如果调节效果不理想，可以进行二次调整或修正，直到达到要求的控制效果为止。

步骤六：记录和报告调节过程在进行调节过程中，需要记录关键的参数和操作，包括控制信号的设置、执行机构的响应和调节效果等。

这些记录可以用于后续的维护和分析，以及提供调节结果的报告。

以上就是SIPOS电动执行机构的调节步骤。

在实际调节过程中，需要根据具体的情况和要求进行调整和改进，以确保最佳的调节效果。

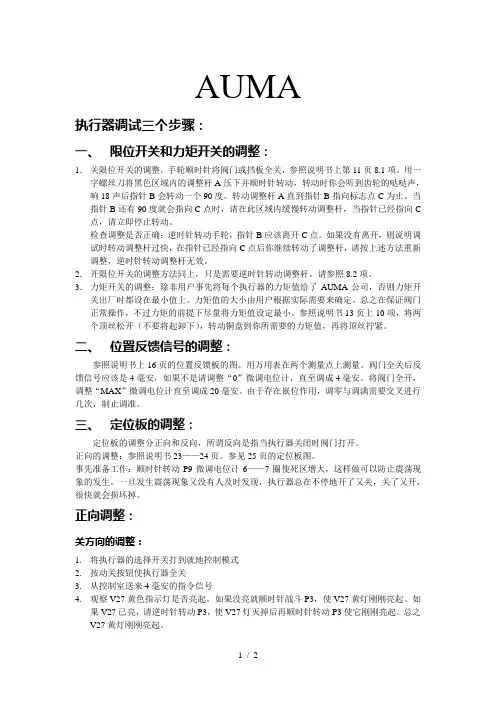

AUMA执行器调试三个步骤：一、限位开关和力矩开关的调整：1．关限位开关的调整，手轮顺时针将阀门或挡板全关，参照说明书上第11页8.1项。

用一字螺丝刀将黑色区域内的调整杆A压下并顺时针转动，转动时你会听到齿轮的哒哒声，响18声后指针B会转动一个90度。

转动调整杆A直到指针B指向标志点C为止。

当指针B还有90度就会指向C点时，请在此区域内缓慢转动调整杆，当指针已经指向C 点，请立即停止转动。

检查调整是否正确：逆时针转动手轮，指针B应该离开C点。

如果没有离开，则说明调试时转动调整杆过快，在指针已经指向C点后你继续转动了调整杆，请按上述方法重新调整，逆时针转动调整杆无效。

2．开限位开关的调整方法同上，只是需要逆时针转动调整杆。

请参照8.2项。

3．力矩开关的调整：除非用户事先将每个执行器的力矩值给了AUMA公司，否则力矩开关出厂时都设在最小值上。

力矩值的大小由用户根据实际需要来确定。

总之在保证阀门正常操作，不过力矩的前提下尽量将力矩值设定最小。

参照说明书13页上10项，将两个顶丝松开（不要将起卸下），转动铜盘到你所需要的力矩值，再将顶丝拧紧。

二、位置反馈信号的调整：参照说明书上16页的位置反馈板的图。

用万用表在两个测量点上测量。

阀门全关后反馈信号应该是4毫安，如果不是请调整“0”微调电位计，直至调成4毫安。

将阀门全开，调整“MAX”微调电位计直至调成20毫安。

由于存在嵌位作用，调零与调满需要交叉进行几次，制止调准。

三、定位板的调整：定位板的调整分正向和反向，所谓反向是指当执行器关闭时阀门打开。

正向的调整：参照说明书23——24页。

参见25页的定位板图。

事先准备工作：顺时针转动P9微调电位计6——7圈使死区增大，这样做可以防止震荡现象的发生。

一旦发生震荡现象又没有人及时发现，执行器总在不停地开了又关，关了又开，很快就会损坏掉。

正向调整：关方向的调整：1.将执行器的选择开关打到就地控制模式2.按动关按钮使执行器全关3.从控制室送来4毫安的指令信号4.观察V27黄色指示灯是否亮起。

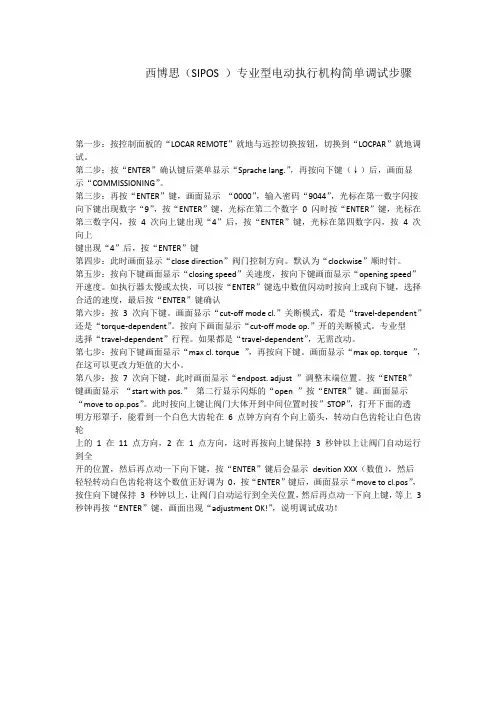

西博思（SIPOS ）专业型电动执行机构简单调试步骤第一步：按控制面板的“LOCAR REMOTE”就地与远控切换按钮，切换到“LOCPAR”就地调试。

第二步：按“ENTER”确认键后菜单显示“Sprache lang.”，再按向下键（↓）后，画面显示“COMMISSIONING”。

第三步：再按“ENTER”键，画面显示“0000”，输入密码“9044”，光标在第一数字闪按向下键出现数字“9”，按“ENTER”键，光标在第二个数字0 闪时按“ENTER”键，光标在第三数字闪，按 4 次向上键出现“4”后，按“ENTER”键，光标在第四数字闪，按 4 次向上键出现“4”后，按“ENTER”键第四步：此时画面显示“close direction”阀门控制方向。

默认为“clockwise”顺时针。

第五步：按向下键画面显示“closing speed”关速度，按向下键画面显示“opening speed”开速度。

如执行器太慢或太快，可以按“ENTER”键选中数值闪动时按向上或向下键，选择合适的速度，最后按“ENTER”键确认第六步：按3 次向下键。

画面显示“cut-off mode cl.”关断模式，看是“travel-dependent”还是“torque-dependent”。

按向下画面显示“cut-off mode op.”开的关断模式。

专业型选择“travel-dependent”行程。

如果都是“travel-dependent”，无需改动。

第七步：按向下键画面显示“max cl. torque ”，再按向下键。

画面显示“max op. torque ”，在这可以更改力矩值的大小。

第八步：按7 次向下键，此时画面显示“endpost. adjust ”调整末端位置。

按“ENTER”键画面显示“start with pos.”第二行显示闪烁的“open ”按“ENTER”键。

画面显示“move to op.pos”。

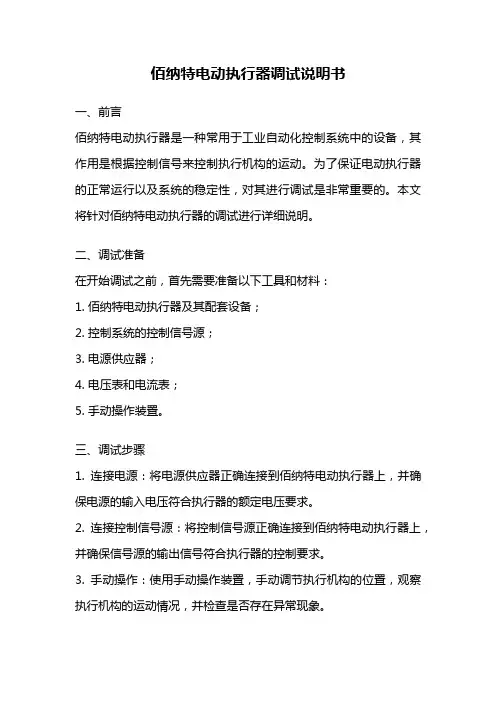

佰纳特电动执行器调试说明书一、前言佰纳特电动执行器是一种常用于工业自动化控制系统中的设备，其作用是根据控制信号来控制执行机构的运动。

为了保证电动执行器的正常运行以及系统的稳定性，对其进行调试是非常重要的。

本文将针对佰纳特电动执行器的调试进行详细说明。

二、调试准备在开始调试之前，首先需要准备以下工具和材料：1. 佰纳特电动执行器及其配套设备；2. 控制系统的控制信号源；3. 电源供应器；4. 电压表和电流表；5. 手动操作装置。

三、调试步骤1. 连接电源：将电源供应器正确连接到佰纳特电动执行器上，并确保电源的输入电压符合执行器的额定电压要求。

2. 连接控制信号源：将控制信号源正确连接到佰纳特电动执行器上，并确保信号源的输出信号符合执行器的控制要求。

3. 手动操作：使用手动操作装置，手动调节执行机构的位置，观察执行机构的运动情况，并检查是否存在异常现象。

4. 测试电源电压和电流：使用电压表和电流表分别测量执行器的电源电压和电流，确保其在正常范围内。

5. 测试控制信号：使用示波器或多用途测试仪等设备，对控制信号进行测试，确保其频率、幅度和波形符合要求。

6. 调节参数：根据实际需求，调节执行器的相关参数，如行程、速度、力矩等，以满足系统的控制要求。

7. 自动操作测试：使用控制系统的自动操作功能，对执行器进行测试，观察其运动是否稳定、准确，并记录测试结果。

8. 故障排除：如果在调试过程中发现异常现象或故障，应根据故障现象进行排除，如检查电线连接情况、更换损坏的零部件等。

9. 记录调试结果：对每一步的调试过程、参数调节和测试结果进行详细记录，以备后续参考和复盘。

四、注意事项1. 在进行调试时，应注意安全操作，避免触电和其他安全事故的发生。

2. 在调试过程中，应仔细阅读佰纳特电动执行器的产品说明书和相关技术资料，了解其特性和使用要求。

3. 调试过程中应按照先易后难、逐步深入的原则进行，确保每一步的调试结果都是准确可靠的。

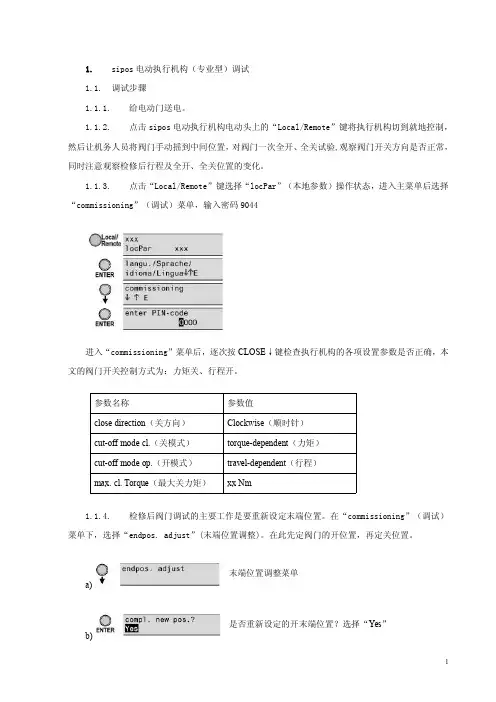

1.sipos电动执行机构（专业型）调试1.1.调试步骤1.1.1.给电动门送电。

1.1.2.点击sipos电动执行机构电动头上的“Local/Remote”键将执行机构切到就地控制，然后让机务人员将阀门手动摇到中间位置，对阀门一次全开、全关试验,观察阀门开关方向是否正常，同时注意观察检修后行程及全开、全关位置的变化。

1.1.3.点击“Local/Remote”键选择“locPar”（本地参数）操作状态，进入主菜单后选择“commissioning”（调试）菜单，输入密码9044进入“commissioning”菜单后，逐次按CLOSE↓键检查执行机构的各项设置参数是否正确，本文的阀门开关控制方式为：力矩关、行程开。

参数名称参数值close direction（关方向）Clockwise （顺时针）cut-off mode cl.（关模式）torque-dependent（力矩）cut-off mode op.（开模式）travel-dependent（行程）max.cl.Torque（最大关力矩）xx Nm1.1.4.检修后阀门调试的主要工作是要重新设定末端位置。

在“commissioning”（调试）菜单下，选择“endpos.adjust”(末端位置调整)。

在此先定阀门的开位置，再定关位置。

a)b)是否重新设定的开末端位置？选择“Yes”末端位置调整菜单c)d)e)f）g)h)i)按下CLOSE↓键并保持2s以上，执行机构将自动运行，在到达末端位置后，执行机构将朝相反的方向短暂运行，然后将再次运行至末端位置（力矩自适应过程）。

该步骤结束后让机务配合确认阀门关位置第一个确定的开末端位置显示“press E-button”代表开为行程模式显示“until TL reached”代表关为力矩模式使用OPEN↑键运行执行机构，直至阀门到达末端位置，让机务配合确认阀门开位置显示“deviation XXX”（偏差XXX），按照使得偏差逐渐较小的方向缓慢地转动中心轮（用手抓住中心论上伸出的D部分不动，转动齿轮E部分），直到显示屏中的偏差值变为“0”。

伯纳德电动执行机构的调试方法
伯纳德电动执行机构是一种常用的工业控制设备，用于控制流体、气体等介质的流量、压力、温度等参数。

在使用前，需要对其进行调试，以确保其正常工作。

以下是伯纳德电动执行机构的调试方法：
1. 检查电源和信号线：在调试前，需要检查伯纳德电动执行机构的电源和信号线是否连接正确，以确保其正常工作。

2. 检查机械部分：检查伯纳德电动执行机构的机械部分，如齿轮、齿条、联轴器等是否正常，有无松动、卡滞等现象。

3. 调试电机：调试伯纳德电动执行机构的电机，使其能够正常运转。

可以通过手动操作或使用调试软件进行调试。

4. 调试控制器：调试伯纳德电动执行机构的控制器，使其能够正常控制电机的运转。

可以通过手动操作或使用调试软件进行调试。

5. 调试传感器：如果伯纳德电动执行机构配备了传感器，需要对其进行调试，以确保其能够准确地检测介质的参数。

6. 调试限位开关：调试伯纳德电动执行机构的限位开关，以确保其能够在达到设定位置时停止电机的运转。

7. 进行功能测试：在完成以上调试步骤后，需要对伯纳德电动执行机构进行功能测试，以确保其能够正常工作。

总之，伯纳德电动执行机构的调试需要认真细致地进行，以确保其能够正常工作。

在调试过程中，需要注意安全，避免发生意外事故。

如果遇到问题，需要及时联系厂家或技术人员进行处理。

福斯电动执行器调试手册摘要：1.福斯电动执行器概述2.调试前的准备工作3.调试流程4.常见问题及解决方法5.调试完成后的维护正文：一、福斯电动执行器概述福斯电动执行器是一款高性能的电动执行设备，适用于各种工业自动化控制系统。

它可以实现对阀门、风门等设备的精确控制，具有高可靠性、高稳定性等特点。

在工业生产领域中，福斯电动执行器的应用可以提高生产效率，降低人工成本，保障生产安全。

二、调试前的准备工作1.检查设备的完好性：在开始调试之前，首先要对福斯电动执行器及其相关设备进行检查，确保所有部件都完好无损。

2.准备调试工具：根据调试需要，提前准备好万用表、示波器等调试工具。

3.熟悉操作手册：熟悉福斯电动执行器的操作手册，了解其工作原理和性能参数。

三、调试流程1.连接线路：根据接线图，正确连接福斯电动执行器的电源线、控制线、反馈线等。

2.设置参数：根据实际应用需求，设置福斯电动执行器的工作模式、控制方式等参数。

3.调试电机：启动福斯电动执行器，检查电机的正反转、转速等是否正常。

4.调试控制器：通过控制器对福斯电动执行器进行操作，检查控制信号的输入和输出是否正常。

5.调试反馈系统：检查福斯电动执行器的位置反馈、力矩反馈等信号是否准确。

6.调试保护功能：检查福斯电动执行器的过载保护、过热保护等功能是否正常。

四、常见问题及解决方法1.电机无法启动：检查电源线是否接好，电机是否损坏，控制器输出信号是否正常。

2.控制精度不足：检查控制器的参数设置是否合理，反馈系统是否准确。

3.过载保护动作：检查负载是否过大，电机和控制器是否损坏。

4.过热保护动作：检查散热器是否堵塞，环境温度是否过高。

五、调试完成后的维护1.定期检查：对福斯电动执行器进行定期检查，发现异常及时处理。

2.保持清洁：保持福斯电动执行器及其周边环境的清洁，防止灰尘、油污等进入设备。

电动执行器的调节方法是怎样的呢及技术交流电动执行器的调节方法是怎样的呢？电动执行器在市面上又被称作阀门电动装置，电动头，电动执行机构，它是控制各类阀门的一种装置。

电动执行器的调节方法：首要咱们来说一下在调试前的应该做什么预备，以及要预备哪些辅助东西来辅助咱们进行调试。

要预备的东西以及设备等物品在文章结尾注明，咱们能够进行参阅。

第一步在还未通电的时分，手动的把电动执行机构调到中心的方位，操作方法改为就地操作。

做完这两部咱们挑选通电，然后就调查执行器的运转方向和阀动作的方向是不是共同的，假如不是共同的我门要将电源线换相。

全关方位调试往后，咱们要调试全开方位了，也是要先看一下开限位的信号是不是正确，不然就去调整开限位。

在两者都调试好了之后，将电动阀来回的动作几遍，看到信号都正常了就能够了。

最终一步就是把电动执行器的操作方法翻开为远程操作方法，通过信号发生器给电动执行器输入4mA的信号;看看阀是不是改变到全关的方位，然后再给其输入20mA的值，看看是不是全开的状况;然后别离给出相对应的值，检查反应值是不是和咱们给出的值是一样的，假如误差较大就需求重复过程，一向调试到合格停止。

首要就应该仔细的检查合力厂家装备的电动执行器的阐明书以及电动执行器的图纸;要仔细的对照图纸和阐明书上写明的来进行校线，并且要画出正确的调校的接线图，必需求保证线路是正确的。

在预备作业都做完之后咱们要开端调试了。

由于电动执行器有很多种;但是作业原理大致都是共同的，首要的区别是输出轴的运转方法有很多种;咱们将要介绍的调试扩大是针对依据角行程电动执行器作为比如的，介绍一下电动执行器的调试办法。

然后咱们要进行调限位了，将阀动作调至全关方位，然后将万用表打到蜂鸣档位;然后去检查关限位的开点是不是变成闭点了，只要变为了闭点才是正确的;假如没有变成闭点则要一向进行调整关限位，直至调整到正确的方位。

然后咱们要进行调试反应，对电动执行器来说反应电流的值正确与否是非常重要的，由于是直接影响到给定信号，所以一定要保证反应电流式精确的。

电动执行器现场联机调试步骤
在过程控制中，执行器是过程控制的执行单元，因此，在实验室调试完成后，还需要在现场进行系统联机调试，也就是系统闭环调试，包括对伺服放大器、阀位信号、执行机构、调节阀门、电动操作器的检查和调试。

有时甚至还包括变送器、调节器在内的检查试验。

电动执行器现场联机调试步骤
①将电动操作器切换至“手动”，按动上升按钮，电动执行机构及调节阀向上移动，阀位指示表也应从零向100%方向变化；按动下降按钮，电动执行机构及调节阀向下移动，阀位指示表也应从100%向零方向变化。

②将电动操作器切换至“自动”，电动执行机构及调节阀应向规定的方向移动，如果移动方向相反，则应检查阀位反馈信号的极性是否正确。

如果有振荡现象时，可调整伺服放大器的稳定电位器，通过降低放大倍数来解决。

③在伺服放大器的输入端加4-20mA电流信号，调节阀的位置应与输入电流成正比。

最后到现场观察执行机构及调节阀是否正常，有无异常响声。

[经验分享]执行器零点调整方法
执行器出厂时输出轴的零点位置不一定和现场所需的零位一致，就需重新调整执行机构的零点位置，先接通执行器电源。

将电动机后面的把手板到手动位置，转动手轮使执行器输出轴转到机械零位置，调整电位器使位置输出为
4mA，摇动手轮使执行器输出轴移到上端，这时输出应为20mA，否则应调满度电位器。

常州华诺电动执行器调试说明书一、引言常州华诺电动执行器是一种用于工业自动化控制系统的关键设备，广泛应用于阀门、泵、风机等工业领域。

为了确保电动执行器能够正常运行，本文将详细介绍常州华诺电动执行器的调试方法和步骤，以帮助用户顺利完成调试工作。

二、调试前准备1. 确保电动执行器与控制系统的连接正确无误，检查电源和信号线是否接触良好；2. 确认电动执行器的电源符合要求，并进行必要的电气安全检查；3. 检查电动执行器的机械部件，确保无松动、变形或损坏。

三、调试步骤1. 打开控制系统，并将电动执行器与控制系统连接；2. 通过控制系统发送控制信号，使电动执行器按照预定的动作进行运行；3. 观察电动执行器的运行情况，包括动作是否准确、速度是否稳定等；4. 如发现异常情况，首先检查电动执行器与控制系统之间的连接是否正常；5. 如果连接正常，进一步检查电源供电是否稳定，并检查电动执行器的机械部件是否有异常；6. 如仍无法解决问题，可参考常见故障排除手册或联系华诺电动执行器售后服务人员；7. 调试完成后，关闭控制系统并断开电源。

四、常见问题及解决方法1. 电动执行器无法运行：检查电源线是否接触良好，确认电源是否正常；2. 电动执行器动作不准确：检查控制系统发送的信号是否正确，确认电动执行器的机械部件是否有异常；3. 电动执行器运行速度不稳定：检查电源供电是否稳定，确认电动执行器的机械部件是否有异常；4. 电动执行器发出异常噪音：检查电动执行器的机械部件是否有松动，确认是否需要进行润滑保养。

五、注意事项1. 在调试过程中，务必保持注意力集中，避免操作失误造成安全事故；2. 如遇到无法解决的问题，务必及时联系华诺电动执行器售后服务人员；3. 在调试过程中，应注意防止触摸电动执行器的旋转部件，以免造成伤害；4. 调试完成后，应将电动执行器的控制系统设置为合适的运行模式。

六、总结通过本文的调试方法和步骤，用户可以更加准确地了解常州华诺电动执行器的调试流程，并能够独立完成调试工作。
