电动阀门执行器施工方案1. 引言电动阀门执行器是现代化工自动化系统中的重要组成部分，用于控制管道上的阀门开关。
本文档旨在提供电动阀门执行器施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的检测和调试。
2. 施工准备在开始施工之前，需要进行以下准备工作：2.1 确定施工计划根据工程要求和设计方案，确定电动阀门执行器的具体安装位置和数量，制定施工计划。
考虑到施工的顺序和安全性，可以将管道划分成若干个施工段，逐段进行施工。
2.2 购买所需材料和设备根据设计方案，购买所需的电动阀门执行器、管道连接件、螺栓等材料和设备。
确保材料的质量符合国家标准，设备符合相关规范要求。
2.3 准备施工人员和工具安排经验丰富的施工人员参与施工，确保施工质量。
准备施工所需的工具和仪器，如螺丝刀、扳手、焊接设备等。
2.4 确定安全措施在施工过程中，要确保施工人员的安全。
制定并落实施工安全措施，如佩戴防护用品、悬挂警示标志等。
3. 施工过程3.1 准备工作在施工现场，确认电动阀门执行器的安装位置，并标注好。
清理安装位置，确保无杂物和障碍物。
3.2 安装电动阀门执行器将电动阀门执行器按照设计方案安装在预定位置上。
根据阀门的类型和规格，采用相应的安装方法和连接方式。
注意调整阀门执行器的角度和位置，确保安装牢固可靠。
3.3 连接管道和电源根据设计方案，连接电动阀门执行器与管道系统。
采用适当的管道连接件，进行焊接、螺纹连接或法兰连接等方式，确保连接牢固密封。
同时，将电源线连接至电动阀门执行器，进行电气接线。
3.4 调试和测试完成施工后，进行阀门执行器的调试和测试。
先检查电动阀门执行器的电气接线是否正确，然后对阀门执行器进行手动控制和远程控制测试，确保阀门开关动作正常。
4. 施工后的检测和调试4.1 检测阀门执行器功能通过开关阀门执行器，观察阀门的开闭情况，检测阀门执行器的工作是否正常。
可以通过手动控制和远程控制两种方式进行测试。

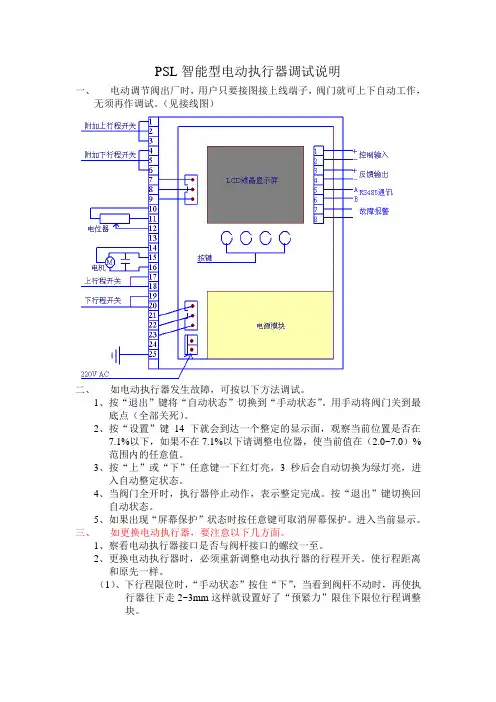

PSL智能型电动执行器调试说明一、电动调节阀出厂时，用户只要接图接上线端子，阀门就可上下自动工作，无须再作调试。
（见接线图）二、如电动执行器发生故障，可按以下方法调试。
1、按“退出”键将“自动状态”切换到“手动状态”。
用手动将阀门关到最底点（全部关死）。
2、按“设置”键14下就会到达一个整定的显示面，观察当前位置是否在7.1%以下，如果不在7.1%以下请调整电位器，使当前值在（2.0~7.0）%范围内的任意值。
3、按“上”或“下”任意键一下红灯亮，3秒后会自动切换为绿灯亮，进入自动整定状态。
4、当阀门全开时，执行器停止动作，表示整定完成。
按“退出”键切换回自动状态。
5、如果出现“屏幕保护”状态时按任意键可取消屏幕保护。
进入当前显示。
三、如更换电动执行器，要注意以下几方面。
1、察看电动执行器接口是否与阀杆接口的螺纹一至。
2、更换电动执行器时，必须重新调整电动执行器的行程开关。
使行程距离和原先一样。
（1）、下行程限位时，“手动状态”按住“下”，当看到阀杆不动时，再使执行器往下走2~3mm这样就设置好了“预紧力”限住下限位行程调整块。
（2）、上行程限位时，“手动状态”按住“上”，走完所需行程距离后，限住上限位行程调整块即可。
（如图所示）3、满足了上述条件后才可进入自动整定显示面，进行整定工作。
四、故障处理用户在使用中如果发现不能正常运行。
1、查看手轮是否复位。
如果复位，请查看屏幕显示什么故障。
2、信号故障：检查信号源是否有信号输出，如果有输出查看信号线正负极是否接反。
3、电机故障：按“退出”键切换到“手动”状态，按“上”、“下”键查看电机是否能上下正常运行，一般出现电机故障，电机的正反转线接反。
接线断子线松动，如果发现线头松动，请拧紧。
4、位置故障：查看电位器的齿轮是否与反馈齿板脱开，铜齿轮与电位器是否有松动，如果出现上述问题，请调整好后重新进行整定，如未出现上述问题，请到整定菜单重新整定。
5、存储故障：如执行器出现存储故障，请联系厂家。
DF-A-I电动执行器使用说明
简介：DF-A-I型电动执行器是配用调节阀及电动开闭件的执行机构，通过90度的转角行程达到自动开启、关闭调节阀门，它具有电动与手动切换、远近距离操作功能、造型美观调节性能好、反馈信号准确、安装方便等优点，能适用于我们的开度大小，风机连锁温度控制等配套使用。
安装与调试：
外形尺寸：155*85*70
连接轴轴高阀体上面（装夹子85mm，不装夹子65mm），然后将执行器设置在关闭终点拧紧螺丝及定位螺钉即可，执行器的运转方向为逆时针关，顺时针开（如有特殊要求订货时说明）。
调试时如被执行件到达终点机构才能停止，应松开坚固螺丝，使其运转在终点再重新坚固。
技术参数：电源 AC220V50Hz功耗7W环境温度-10+50度
AC24V 控制阀门面积≤1㎡，工作制度50% DC24V 力矩16Nm 运行时间50S（0-90℃）
1。
