比亚迪G6底盘悬挂系统维修手册概要

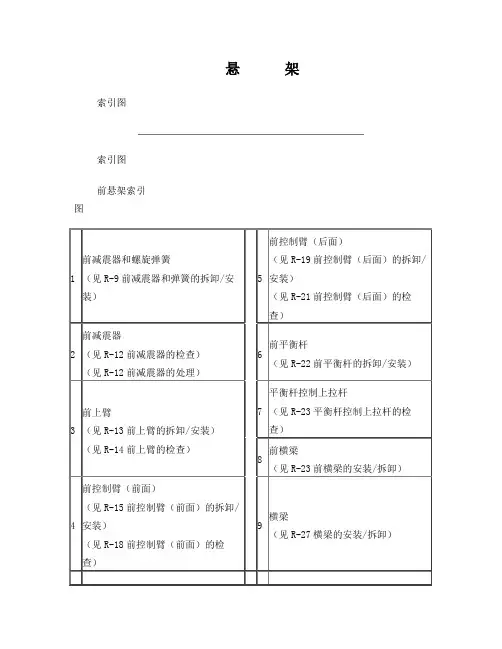

悬架索引图索引图前悬架索引图1 前减震器和螺旋弹簧（见R-9前减震器和弹簧的拆卸/安装）5前控制臂（后面）（见R-19前控制臂（后面）的拆卸/安装）（见R-21前控制臂（后面）的检查）2 前减震器（见R-12前减震器的检查）（见R-12前减震器的处理）6前平衡杆（见R-22前平衡杆的拆卸/安装）3 前上臂（见R-13前上臂的拆卸/安装）（见R-14前上臂的检查）7平衡杆控制上拉杆（见R-23平衡杆控制上拉杆的检查）8前横梁（见R-23前横梁的安装/拆卸）4 前控制臂（前面）（见R-15前控制臂（前面）的拆卸/安装）（见R-18前控制臂（前面）的检查）9横梁（见R-27横梁的安装/拆卸）R-2索引图后悬架索引图1 后减震器（见R-28后减震器的拆卸/安装）（见R-28后减震器的检查）（见R-28后减震器的处理）5后部侧面拉杆（见R-33后部侧面拉杆的拆卸/安装）2 后螺旋弹簧（见R-29后螺旋弹簧的拆卸/安装）6从动拉杆（见R-35从动拉杆的拆卸/安装）3 后上臂（见R-31后上臂的拆卸/安装）7后平衡杆（见R-34后平衡杆拆卸/安装）8平衡杆控制上拉杆（见R-35平衡杆控制上拉杆的检查）4 后下臂（见R-30后下臂的拆卸/安装）9后横梁（见R-37后横梁的拆卸/安装）R-3基本操作，车轮定位基本操作操作须知（悬架）车轮和轮胎的拆卸/安装1. 在安装车轮时，用88-118N·m{9.0-12.0 kgf·m，65.0-87.0 ft·lbf}的力矩拧紧。

悬架连杆的拆卸/安装1. 只在车辆放低且空载后，使用橡胶套筒紧固悬架的每一零件。

注释：● 空载：加满油箱，发动机冷却液和机油在规定的水准，备用轮胎、千斤顶和工具在指定的位置。

制动系统管路的断开/连接注意● 制动液会破坏喷漆表面，如果制动液真的洒在喷漆表面上，应该马上把制动液擦掉。

1. 使用SST（49 0259 770B）拧紧制动液管的喇叭口形管接头螺母，并保证把制动液管路的喇叭口形管接头螺母拧紧力矩调整到可以使用转矩扳手-SST组合。

比亚迪（G6）476ZQA发动机机械维修手册（可编辑）目次第一章发动机 1第一节概述 1一、主要技术参数 1第二节皮带传动装置 4 一、驱动皮带 43、皮带的安装 5二、皮带轮及传动附件 5 第三节曲轴后油封组件 6 一、曲轴后油封组件的拆卸 6 二、曲轴后油封组件的安装 6 第四节正时链条 8一、正时链条的拆卸 8 二、正时链条的安装 9 第五节火花塞和气缸压缩压力的检测 10一、火花塞的拆卸和安装 10 二、火花塞的检查 11 三、压缩压力的检查12 第六节发动机 13一、发动机的拆卸 13 二、发动机的检查 27三、发动机的安装 33 第二章润滑系统 2 第一节发动机润滑油路示意图 2第二节机油压力检查 3 第三节发动机机油 4 第四节油底壳 5第五节机油泵 6第三章冷却系统 7 第一节发动机冷却系统示意图 7第二节调温器 8第三节水泵 8第四章离合器 10 第一节离合器装置 10 一、离合器的拆卸 10 二、离合器的检查 11 三、离合器的安装 12 第二节飞轮 12一、飞轮的拆卸 12 二、飞轮的安装 12 三、飞轮的检查 12 发动机概述BYD476ZQA发动机采用废气涡轮增压、缸内直接喷射、液压挺柱、全铝机体、进气VVT等先进技术，具有升功率大、低油耗、低噪声、低污染、结构紧凑等特点。

在各种工况下，BYD476ZQA发动机均可在最佳状态下工作，可以保证其配载的整车具有可靠的安全性、舒适的驾驶性、最佳的经济性和完美的环保性能。

主要技术参数BYD476ZQA型发动机的主要技术参数见下表BYD476ZQA型式直列四缸、水冷、双顶置凸轮轴、16气门、四冲程、电控燃油喷射发动机标定功率 113 KW(5200 r/min)最大扭矩/转速 240 N?m(1750 r/min,3500 r/min)缸径×行程76.5 mm×81.4 mm发动机排量 1.497 L压缩比 10?1气门结构齿形链条驱动，双顶置凸轮轴、16气门燃料种类车用93#或以上无铅汽油(GB 17930-1999)注:在已置换京五油品的地区建议使用92号或更高标号的无铅汽油供油方式电控燃油缸内直接喷射点火顺序 1?3?4?2机油本司指定认可专用油尾气排放系统三元催化转换器增压废气涡轮增压凸轮轴调节进气VVT气缸体材质铝合金BYD476ZQA发动机拧紧力矩表序号紧固部位或零件螺栓规格每台个数紧固力矩N?m 1 气缸盖螺栓M11×1.5内十二角花形圆柱头螺栓 10 第一次20 N?m 第二次70 N?m 90?转角2 主轴承盖螺栓M10×1.25十二角花形法兰面螺栓 10 第一次20 N?m 第二次50 N?m90?转角3 连杆螺栓M8×1十二角花形法兰面螺栓 8 30 N?m+90?转角4 飞轮螺栓M10×1内十二角花形圆柱头螺栓 6 60 N?m+90?转角 5 曲轴皮带轮螺栓M14×1.5十二角花形法兰面螺栓 1 150N?m+180?转角6 火花塞4 25 N?m7 燃油压力传感器M10×1 1 20 N?m8 高压油轨进油接头M20×1.5 1 80 N?m 9 凸轮轴箱螺栓内六角圆柱头螺栓M6×45 5 10 N?m+90?转角内六角圆柱头螺栓M6×65 1010 VVT组件螺栓M12×1.25-LH内十二角花形法兰面螺栓 1 50N?m+90?转角11 排气凸轮轴链轮M10×1.25六角头螺栓 1 50 N?m+90?转角 12 机油泵链轮M8内六角花形盘头螺栓 1 20 N?m+90?转角30 N?m13 排气歧管螺帽 M8 9 20 N?m14 气缸体螺堵?1 35 N?m15 气缸体螺堵?2 20 N?m16 回油孔盖板M6×12六角法兰面螺栓 6 10 N?m 17 曲轴后油封组件M6×20六角法兰面螺栓 6 10 N?m 18 气缸体螺堵组合件M14×1.5 1 35 N?m 19 固定支板合件M10×16六角法兰面螺栓 1 44 N?m 20 发动机前吊钩M8×20六角法兰面螺栓 2 24 N?m 21 发动机后吊钩M8×20六角法兰面螺栓 2 24 N?m 22 排气歧管双头螺柱 9 10 N?m23 凸轮轴后端盖M6×16六角法兰面螺栓 4 10 N?m 24 进气接头螺栓组合件M6内六角圆柱头螺钉 2 7 N?m 25 三元催化器螺母6 20 N?m26 进气歧管M8×35内六角圆柱头螺栓 5 24 N?m 27 排气歧管隔热罩M6×12六角法兰面螺栓 2 10 N?m 28 半圆卡块十字槽盘头自攻螺钉63 2 7 N?m 29 放油螺塞组件1 25 N?m30 油底壳M6×20六角法兰面螺栓 20 10 N?m 31 机油尺导管M6×12六角法兰面螺栓 1 10 N?m 32 机油收集器M6×20内六角圆柱头螺栓 2 10 N?m 33 机油泵M8×50六角法兰面螺栓 3 24 N?m 34 机油冷却器M8×20内六角花形圆柱头螺栓 5 24 N?m35 机油冷却器水管合件M6×20内六角圆柱头螺栓 1 10 N?m M8×16内六角圆柱头螺栓 1 24 N?m36 PCV四通组件M6×20内六角圆柱头螺栓 1 10 N?m 37 PCV通气管合件?M6×20内六角圆柱头螺栓 1 10 N?m 38 链条张紧板 M8链板固定螺柱 1 20 N?m 39 链条导向板 M8链板固定螺柱 3 20 N?m 40 机油滤清器安装螺管1 35 N?m41 机油滤清器1 15 N?m42 OCV阀M5×12六角法兰面螺栓 1 5 N?m 43 正时罩M8×50六角法兰面螺栓7 24 N?m M8×25六角法兰面螺栓 7 24 N?mM8×20六角法兰面螺栓 3 24 N?mM10×80六角法兰面螺栓 3 44 N?m双头螺柱 1 10 N?m44 油气分离装置M5×16六角法兰面螺栓 5 5 N?m 45 张紧轮合件M10×80六角法兰面螺栓 1 44 N?m 46 增压器进油管组件空心螺栓M12×1.5 1 35 N?m 空心螺栓M10×1 1 30 N?mM6×12六角法兰面螺栓 1 10 N?m47 增压器回油管组件M6×12内六角圆柱头螺栓 2 10 N?m M6×16六角法兰面螺栓 2 10 N?m48 增压器进水管合件空心螺栓M12×1.5 1 35 N?mM6×12六角法兰面螺栓 1 10 N?m49 增压器出水管合件空心螺栓M12×1.5 1 35 N?m M6×12六角法兰面螺栓2 10 N?m50 增压器双头螺柱6 10 N?m51 增压器隔热罩M6×12六角法兰面螺栓 3 10 N?m 52 增压压力限压电磁阀十字槽盘头自攻螺钉55 2 5 N?m 53 中冷器十字槽盘头自攻螺钉63 6 7 N?m 54 高压油轨M8×75六角法兰面螺栓 3 24 N?m M8×60六角法兰面螺栓 2 24 N?m55 进油管组件螺母M14×1.5 2 18 N?m M6×16六角法兰面螺栓 1 10 N?m56 高压燃油泵M6×20内六角圆柱头螺栓 2 10 N?m 57 节气门螺钉4 7 N?m58 二联管组件M8×12六角法兰面螺栓 1 24 N?m 59 电动水泵进水管合件M6×12六角法兰面螺栓 2 10 N?m 60 调温器组件M6×25六角法兰面螺栓 4 10 N?m 61 水泵皮带轮M8×12六角法兰面螺栓 3 24 N?m 62 水泵M8×40内六角花形圆柱头螺栓 5 24 N?m 63 电动水泵支架M8×16六角法兰面螺栓 1 24 N?mM10×16六角法兰面螺栓 1 44 N?m64 电动水泵M6×20内六角圆柱头螺栓 1 10 N?m 65 凸轮轴相位传感器M6×16六角法兰面螺栓 1 10 N?m66 爆震传感器M8×30六角法兰面螺栓 1 20 N?m 67 进气压力温度传感器十字槽盘头自攻螺钉55 4 5 N?m 68 发电机M8×90六角法兰面螺栓 2 24 N?m 69 点火线圈M6×30六角法兰面螺栓 4 10 N?m 70 链条张紧器M6×35六角法兰面螺栓 2 10 N?m 71 机油压力开关1 18 N?m皮带传动装置一、驱动皮带1、驱动皮带的拆卸用工具逆时针旋转张紧轮，使皮带松弛，拆下驱动皮带。

电器原理图目录第一节维修手册说明 (2)第二节电器件位置分布图 (3)第三节继电器、保险丝位置分布图 (6)一、仪表板配电盒 (6)二、前舱配电盒 (12)三、仪表板线束外挂继电器座及外挂保险盒（483QB与476ZQA一致） (17)四、前舱小继电器盒与保险盒（仅476ZQA） (19)五、前舱小继电器盒与保险盒（仅483QB） (22)六、顶棚外挂继电器（483QB与476ZQA一致） (23)第四节低压线束布置图 (24)第五节整车搭铁位置分布图 (75)第六节电器原理图 (83)第一节维修手册说明●本手册中的线束零部件明细编号规则参照BYDXS-SG-001-2008中的要求。

●本手册中的接插件命名、配电盒接口命名、电路维修图中保险，继电器等回路元素编码规则参照BYDXS-SG-001-2008中的要求。

●本手册中的接插件孔位定义按照比亚迪汽车工程研究院电器部线束科默认数法来原则来定义，但对于特殊接插件的孔位定义规则参照BYDXS-SG-008-2008中的要求来。

●本手册中的电路维修图配置包括经济款（*3）、旗舰款（*4），未注说明者泛指豪华款和尊贵款。

动力总成包括MT-483QB、476QZA系列。

ABS系统包括BOSCH 9，DELPHI7.8系列。

●本手册中的电路维修除电路图外还包括用电器接地网络图，仪表板配电盒内部配电图。

●本手册中的电路图中的线色说明如下：第二节电器件位置分布图一、前舱●电器件位置分布图1（前舱）（1）ABS控制单元及阀体总成（2）电喷ECU（476QZA）（3）前舱配电盒二、驾驶室●电器件位置分布图2（驾驶室—仪表台、地板）1-仪表板配电盒及BCM模块2-倒车雷达3-前灯高度调整ECU4-组合仪表5-组合开关6-转向轴锁7-DAB8-PAB10-网关11-CD主机兼空调面板12-电喷ECU（483QB）13-安全气囊ECU14-点烟器15-外置功放16-I-Key ECU18-车载TV模块6三、顶棚5●电器件位置分布图4（顶棚-后搁物板）（1）前室内灯（2）天窗电机（3）天线放大器（4）高频接收器（5）胎压检测模块第三节继电器、保险丝位置分布图一、仪表板配电盒●仪表板配电盒位置示意（1）仪表板配电盒（1）仪表板配电盒总成1.1接插件编号示意图1.2.保险、继电器编号及规格（483QB ）K2-8 闪光继电器K2-7 启动及切断继电器K2-6 油泵继电器K2-5 电动车窗继电器K2-4 主继电器K2-3 点烟器继电器K2-2 A/T继电器K2-1 ETV继电器F2-33F2-32F2-31F2-30F2-29F2-28F2-27F2-26F2-25F2-24F2-23F2-12F2-13F2-14F2-15F2-16F2-17F2-18F2-19F2-20F2-21F2-22F2-11F2-10F2-9F2-8F2-7F2-6F2-5F2-4F2-3F2-2F2-110A备用FG/1前灯洗涤30AFG/220A车载冰箱右前电动座椅7.5A雨刮F2/3330ASRS15A F2/32F2/317.5A控制模块IG1F2/3015A外后视镜加热除霜备用EMSETV电机起动机点火线圈15A7.5A左后窗电机右前窗电机电动天窗20A20A20A20A20A左前电动座椅20A 25A20A20A后雾灯点烟器15A规格编号说明10A 7.5AF2/12F2/11F2/1020AF2/9F2/8F2/77.5AF2/6F2/515AF2/410AF2/37.5AF2/2说明编号F2/1规格20AF2/13F2/14F2/15F2/16F2/17F2/18F2/19F2/20F2/21F2/22F2/23F2/24F2/29F2/28F2/27F2/26F2/2515A说明编号规格15A门锁电机门灯、室内灯控制模块常电电源音像常电座椅加热备用转向轴锁解锁IG2左前窗电机右后窗电机内后视镜20A主继电器15A15A油泵电机15A 洗涤电机CVT二档电7.5ACVT常电保险K2-8闪光继电器起动机油泵20A 20A电动车窗主继电器K2-7K2-6K2-5K2-4K2-3K2-2K2-120A30A 说明编号规格30AETV电机AT点烟器30A20A继电器1.3.保险、继电器编号及规格（476ZQA ）F2/1门锁电机F2/2室内灯F2/3多路集成控制器F2/4音像系统F2/6后雾灯F2/7座椅加热F2/14IG2F2/15天窗电机F2/16左前窗控F2/17右后窗控F2/23电喷主继电器ⅠF2/24油泵电机F2/26 发动机ECUF2/27预留F2/28洗涤电机F2/29外后视镜加热F2/31继电器控制模块F2/32SRS ECUF2/33雨刮系统K2-1电喷主继电器ⅡK2-2AT继电器K2-3点烟器继电器K2-4电喷主继电器ⅠK2-5电动窗继电器K2-6燃油泵继电器K2-7起动机继电器K2-8闪光继电器F2/5点烟器F2/20内后视镜方向显示F2/8主驾电动座椅F2/11预留保险F2/12氧传感器F2/13转向轴锁F2/21电机控制模块F2/9预留保险F2/22起动机F2/25电喷主继电器ⅡF2/18右前窗控F2/19左后窗控F2/10副驾电动座椅F2/30预留保险CVT常电7.5A洗涤电机15A 油泵电机15A30A主继电器120A ACC电右后窗电机左前窗电机IG2转向轴锁解锁备用座椅加热音像常电控制模块常电电源门灯、室内灯门锁电机15A规格编号说明15AF2/25F2/26F2/27F2/28F2/29F2/24F2/23F2/22F2/21F2/20F2/19F2/18F2/17F2/16F2/15F2/14F2/1320A规格F2/1编号说明F2/27.5AF2/310AF2/415AF2/5F2/67.5AF2/7F2/8F2/920AF2/10F2/11F2/127.5A10A 说明编号规格15A点烟器后雾灯20A20A25A20A 左前电动座椅20A20A20A20A20A电动天窗右前窗电机左后窗电机7.5A15A TCU 起动机EMS备用外后视镜加热除霜15AF2/30控制模块IG17.5AF2/31F2/3215A SRS30A F2/33雨刮7.5A右前电动座椅备用10A备用主继电器2熔断器继电器20A30A点烟器15A规格编号说明30A 20A K2-1K2-2K2-3K2-4K2-5K2-6K2-7主继电器1电动车窗20A 20A 油泵起动机闪光继电器K2-8主继电器2备用二、前舱配电盒●前舱配电盒位置示意图（1）前舱配电盒2.1 前舱配电盒（483QB ）K1-5高速冷凝风扇继电器K1-4高速散热风扇继电器K1-3后除霜继电器K1-2压缩机继电器K1-1前鼓风机继电器F1-21F1-24门窗电机F1-25点火开关F1-22主保险F1-23主保险预留F1-19F1-20F1-18F1-16F1-17F1-15F 1-14F 1-13F1-10F1-11F1-12F1-9F1-8F1-7F1-6F1-5F1-4F1-3F1-2F1-11#点火开关50AF1/23-2窗控系统F2/15~F2/1950AF1/23-1规格编号说明预留70A F1/22-2主保险125AF1/22-1鼓风机40AF1/21F2/7~F2/11F1/2040AEMSF1/1840A ABSF1/1940A F1/1725A ABSF2/1~F2/6转向、告警灯高速散热风扇前雾灯10A右近光灯左近光灯10A左远光灯10A右远光灯10A规格F1/1保险丝编号说明F1/2F1/3F1/4F1/520AF1/615AF1/77.5A F1/820A F1/915A F1/1030AF1/1120AF1/127.5A 40AF1/1640A F1/1520AF1/14说明编号F1/13规格15A小灯MCU EMS低速散热风扇压缩机喇叭、制动灯后除霜2#点火开关K1-5K1-4K1-3K1-2规格K1-1编号说明20A30A20A20A鼓风机后除霜压缩机高速散热风扇高速冷凝风扇30A继电器比亚迪汽车 G6轿车维修手册2.2前舱配电盒（476ZQA ）K 1-1前鼓风机继电器K 1-2压缩机继电器K 1-3后除霜继电器K 1-4前雾灯继电器K 1-5昼行灯继电器F 1/1右远光灯F 1/2左远光灯F 1/3左近光灯F 1/4右近光灯F 1/52#点火开关F 1/6小灯F 1/7M C U F 1/8预留F 1/9E M SF 1/10前雾灯F 1/11昼行灯F 1/12压缩机F 1/14喇叭、制动灯F 1/13转向、告警灯F 1/15后除霜F 1/18E M SF 1/17A B S F 1/19A B S F 1/16照明、C A N 模块辅助电源F 1/20电动座椅F 1/21鼓风机F 1/23-1 窗控系统 50AF 1/23-2 点火开关 50AF 1/22-1主保险 125AF 1/22-2电子风扇50A2#点火开关后除霜喇叭、制动灯压缩机前雾灯EMSMCU 小灯15A规格F1/13编号说明F1/1420AF1/1540A F1/1640A7.5A F1/1215AF1/1120AF1/1015A F1/920A F1/87.5A F1/715AF1/620AF1/5F1/4F1/3F1/2说明编号F1/1规格10A右远光灯10A左远光灯10A左近光灯右近光灯10A备用昼行灯转向、告警灯F2/1~F2/6ABS25A F1/1740A F1/19ABS40A F1/18EMS40AF1/20F2/7~F2/11F1/2140A鼓风机F1/22-1125A主保险F1/22-250A电子风扇说明编号规格F1/23-150A窗控系统F2/15~F2/19F1/23-21#点火开关熔断器继电器30A前雾灯压缩机后除霜鼓风机15A20A30A20A说明编号K1-1规格K1-2K1-3K1-4K1-5昼行灯三、仪表板线束外挂继电器座及外挂保险盒（483QB 与476ZQA 一致）● 仪表板线束外挂继电器座及外挂保险盒位置示意图 1-外挂继电器座1、IG1继电器 3-外挂继电器座2（1）仪表板线束外挂IG1继电器、外挂继电器座1KG-3ACC 继电器座41253IG2继电器座KG-210876KG-5右转向灯继电器座1315121120181716左转向灯继电器座KG-4KG-1IG1继电器座4231K G-3K G-220A20A70AKG-1IG1继电器IG2继电器ACC 继电器K G-4右转向灯继电器20AK G-5左转向灯继电器20A（3）仪表板线束外挂继电器座2外后视镜除霜继电器座1KG-65327610KG-78座椅加热继电器座座椅加热继电器20A外后视镜除霜继电器KG-7KG-620A说明编号规格四、前舱小继电器盒与保险盒（仅476ZQA）●前舱小继电器盒及保险盒位置示意图1-4#小继电器盒2-3#保险盒（1）4#小继电器盒K4-1制动真空泵继电器K4-2冷却液循环泵继电器F4/6冷却液循环泵F4/5制动真空泵F4/1大灯洗涤F4/2TCUF4/4制动真空泵、冷却液循环泵15AK4-1制动真空泵15AK4-2冷却液循环泵继电器30AF4/1大灯洗涤30AF4/2TCU熔断器F4/3F4/4F4/5F4/630A30A15A15A备用F4/5～F4/6制动真空泵冷却液循环泵（2）3#保险盒F3/150A F3/250A F3/3125A F3/470AEPS预留50A 50A规格编号说明70AF3/1F3/2F3/3F3/4125A前舱配电盒2备用主保险五、前舱小继电器盒与保险盒（仅483QB ）1－前横梁线束外挂继电器盒KC-2低速风扇继电器KC-1接前雾灯继电器108653172低速风扇20A前雾灯20AKC-2规格编号说明KC-1六、顶棚外挂继电器（483QB 与476ZQA 一致）1-天窗外挂继电器135681072接天窗关闭继电器KP-2接天窗开启继电器KP-1天窗关闭20AKP-2KP-120A天窗开启规格编号说明第四节低压线束布置图●线束布置图——G6整车线束分布图●线束布置图4.1 ——左前门线束T04T0561711T063146T032310111T0931T0821T12TJ021384T1115T1013T0712T2JT2K左前门线束TJO1●线束布置图4.2 ——右前门线束● 线束布置图4.3 ——左后门线束213146V04V07V0531V0921V061346791013141718202123V102136V03V0815V02VJ01左后门线束●线束布置图4.4 ——右后门线束21W0815W036312W06W09W1013W05W0212W07W046413WJ012321201817141310976431右后门线束●线束布置图4.5 ——顶棚线束P0331P04P06P0712P0214P0912P2I51P081086531PJ01201312541顶棚线束●线束布置图4.7——仪表板线束483QB：483QB：476QZA：476QZA：G18G201463G21G57M6G458321G71166312G2TG2S12G2AG2R31G2MGJ14125141320GJ04G2N4544434140383734332827252420191312761G2X36393527203334261712191651114仪表板线束（1）仪表板线束（2）G46G39G42G7016712G29171361712G83G32G4412761G64G27G60M6G363014151G75GJ0541GJ13G11B8415G33G72G16G2QG15AG2P3014151仪表板线束（3）G6651014G771054121G7621G28G63G22G62G6116871G4712G73192110G34G8118916G4822101112110411652817GJ10GJ09GJ08145121320GJ07G3841G35BG35AG31G30178161724仪表板线束（4）G74G53162010111GJ122413121GJ1151061GJ82G4912111222413121G52G581561016712G50G3713568102018161513112123252628301356810201816151311G67仪表板线束（5）●线束布置图4.8 ——地板线束K171K12K22M6K34K3512K1312K14K33M6621315410K271103217161K21K411K401K10K2311K37K31K381346791013141718202123KJ04K1812K20KJ03K2FK2HK2G231K2EKJ0134171812510KJ02201312541地板线束（1）KJ051346791013141718202123K11K15K16141320K2551212K3915610KJ43K32121111022K26201341512KJ07KJ06141320512K244321K4212K362321201817141310976431KJ09K1912KJ0815163417282地板线束（2）。

系统框图系统概述照明系统为汽车夜间行驶提供照明，车外照明灯具主要有前照灯、倒车灯、牌照灯、雾灯等，车内照明灯具主要有仪表灯、室内灯、行李箱灯、门灯、各开关背光灯等。

各种灯具装在各自所需照明的位置，并配以各自的控制开关和线路及熔断器等，组成照明系统。

照明系统同时带有信号提示功能，产生光信号，向其它车辆的司机和行人发出警告，以引起注意，确保车辆行驶的安全，包括转向信号、制动信号、危险警告信号及示廓信号、倒车信号等诊断流程1 把车开进维修间用户所述故障分析：向用户询问车辆状况和故障产生时的环境。

2 检查蓄电池电压标准电压值：11~14V如果电压值低于11V，在进行NEXT之前请充电或更换蓄电池。

3 参考故障症状表结果进行故障不在故障症状表中A故障在故障症状表中 B4 全面分析与诊断车上检查；检查MCU端子。

7 结束故障症状表前照灯系统故障症状可能导致故障发生的部位前照灯都不亮 1.保险2.前大灯继电器3.组合开关4.后雾灯开关5.BCM6.线束近光灯不亮（一边） 7.灯泡8.保险9.线束近光灯不亮（两边都不亮） 1.组合开关2.保险3.灯泡4.线束远光灯不亮（一边） 1.灯泡2.保险3.线束远光灯不亮（两边都不亮） 1.组合开关2.保险3.灯泡4.线束前灯灯光昏暗（亮度不够） 1.近光灯灯泡2.远光灯灯泡3.蓄电池电压4.线束前雾灯系统故障症状 可能导致故障发生的部位组合开关处于小灯或近光灯位置时，打前雾灯开关时前雾灯不亮（一个） 1.灯泡2.线束组合开关处于小灯或近光灯位置时，打前雾灯开关时前雾灯不亮（两个都不亮） 1.保险2.组合开关3.前雾灯继电器4.灯泡5.线束后雾灯系统故障症状 可能导致故障发生的部位 组合开关处于小灯档且前雾灯打开或组合开关处于大灯档位置时，打后雾灯开关时后雾灯不亮（一个） 1.灯泡2.线束组合开关处于小灯档且前雾灯打开或组合开关处于大灯档位置时，打后雾灯开关时后雾灯不亮（两个都不亮） 1.保险2.组合开关3.后雾灯开关4.灯泡5.线束转向和危险报警系统故障症状 可能导致故障发生的部位转向灯不工作（一个或几个）1.转向灯2.线束转向灯全不工作 1.保险2.闪光继电器3.组合开关4.转向灯5.线束按下危险报警开关时转向灯不工作（转向时正常） 1.危险报警开关2.闪光继电器3.线束一侧转向灯全不亮 1.组合开关（对应转向开关）2.闪光继电器3.转向灯4.线束制动灯系统故障症状 可能导致故障发生的部位只有一个或两个制动灯不亮 1.制动灯2.线束制动灯不亮（高位和左右制动灯都不亮） 1.保险2.制动灯开关3.制动灯4.线束位置灯和牌照灯系统故障症状 可能导致故障发生的部位只有一个或几个位置灯或牌照灯不亮 1．位置灯 2．线束位置灯和牌照灯都不亮 1.保险2.小灯继电器3.组合开关4.BCM5.位置灯6.线束倒车灯系统故障症状 可能导致故障发生的部位倒档时倒车灯不亮（一个） 1.灯泡2.线束两边倒车灯都不亮 1.倒车灯开关2.灯泡3.线束室内灯系统故障症状 可能导致故障发生的部位室内灯都不亮 1.保险2.线束门内板灯或行李箱灯不亮 1.门内板灯/行李箱灯2.门灯开关/行李箱灯开关3.线束前后室内灯不亮 1.室内灯总成2.线束背光灯不亮故障症状 可能导致故障发生的部位警告灯开关背光不亮 1.告警开关2.线束点烟器背光不亮 1.点烟器2.线束方向盘背光不亮 1.方向盘开关2.线束大灯调节功能大灯调节开关不起作用 1.大灯调节开关2.大灯调节电机3.线束。

比亚迪G6维修手册发动机附件目录第一章进气和排气系统 (3)第一节组件位置索引 (3)1.1、进气系统 (3)1.2、排气系统 (3)第二节进气系统空气滤清器的更换 (4) 2.1、空气滤清器的更换 (4)2.2、空气滤清器滤芯的更换 (5)2.3、谐振腔吹塑管的拆卸与安装 (6)第三节节气门体 (6)3.1、节气门拉线的调整 (6)3.2、节气门拉线的拆卸/安装 (6)第四节排气系统的检测 (7)4.1、483排气系统催化器的检测 (7)第二章发动机冷却系统 (8)第一节发动机冷却系统 (8)1.1、组件位置索引 (8)1.2、散热器盖的测试 (9)1.3、散热器的测试 (9)1.4、风扇电机的测试 (9)1.5、水泵的检测 (9)1.6、水泵的更换 (9)1.7、冷却液的检查与更换 (10)1.8、节温器的测试与更换 (11)1.9、散热器和风扇的更换 (12)1.10、水道的拆装 (13)第三章燃油和排放系统 (14)第一节概述 (14)1.1、专用工具 (14)1.2、一般故障检修信息 (14)第二节燃油供给系统 (15)2.1、组件位置索引 (15)2.2.燃油泵电路的故障检测 (15)2.3、燃油压力的释放 (16)2.4、燃油压力测试 (16)2.5、燃油箱的排干 (17)2.6、燃油管路的检测 (17)2.7、燃油压力调节器的更换 (19)2.8、燃油滤清器的更换 (19)2.9、燃油泵的更换 (19)2.10、燃油箱的更换 (20)第三节EVAP（燃油蒸发排放）系统 (22) 3.1、组件位置索引 (22)3.2、EVAP系统故障检修 (22)3.3、EVAP双通阀的测试 (23)3.4、活性碳罐的更换 (24)3.5、EVAP碳罐净化阀的更换 (24)第一章进气和排气系统第一节组件位置索引1.1、进气系统1.2、排气系统第二节进气系统空气滤清器的更换2.1、空气滤清器的更换进气系统空气滤清器的拆卸／安装（1）拆下螺栓（ A ）。

发动机附件目录第一章进气和排气系统 (3)第一节组件位置索引 (3)1.1、进气系统 (3)1.2、排气系统 (3)第二节进气系统空气滤清器的更换 (4)2.1、空气滤清器的更换 (4)2.2、空气滤清器滤芯的更换 (5)2.3、谐振腔吹塑管的拆卸与安装 (6)第三节节气门体 (6)3.1、节气门拉线的调整 (6)3.2、节气门拉线的拆卸/安装 (6)第四节排气系统的检测 (7)4.1、483排气系统催化器的检测 (7)第二章发动机冷却系统 (8)第一节发动机冷却系统 (8)1.1、组件位置索引 (8)1.2、散热器盖的测试 (9)1.3、散热器的测试 (9)1.4、风扇电机的测试 (9)1.5、水泵的检测 (9)1.6、水泵的更换 (9)1.7、冷却液的检查与更换 (10)1.8、节温器的测试与更换 (11)1.9、散热器和风扇的更换 (12)1.10、水道的拆装 (13)第三章燃油和排放系统 (14)第一节概述 (14)1.1、专用工具 (14)1.2、一般故障检修信息 (14)第二节燃油供给系统 (15)2.1、组件位置索引 (15)2.2.燃油泵电路的故障检测 (15)2.3、燃油压力的释放 (16)2.4、燃油压力测试 (16)2.5、燃油箱的排干 (17)2.6、燃油管路的检测 (17)2.7、燃油压力调节器的更换 (19)2.8、燃油滤清器的更换 (19)2.9、燃油泵的更换 (19)2.10、燃油箱的更换 (20)第三节EVAP（燃油蒸发排放）系统 (22)3.1、组件位置索引 (22)3.2、EVAP系统故障检修 (22)3.3、EVAP双通阀的测试 (23)3.4、活性碳罐的更换 (24)3.5、EVAP碳罐净化阀的更换 (24)第一章进气和排气系统第一节组件位置索引1.1、进气系统1.2、排气系统第二节进气系统空气滤清器的更换2.1、空气滤清器的更换进气系统空气滤清器的拆卸／安装（1）拆下螺栓（ A ）。

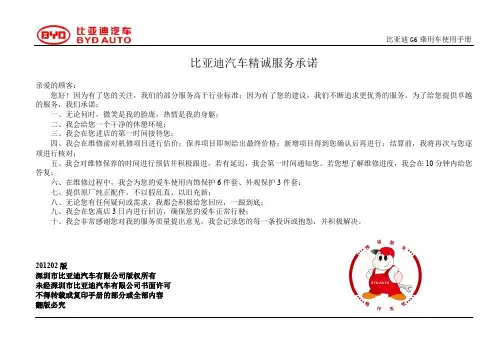

比亚迪G6使用手册说明书比亚迪G6 乘用车使用手册比亚迪汽车精诚服务承诺亲爱的顾客:您好～因为有了您的关注，我们的部分服务高于行业标准;因为有了您的建议，我们不断追求更优秀的服务。

为了给您提供卓越的服务，我们承诺:一、无论何时，微笑是我的脸庞，热情是我的身躯;二、我会给您一个干净的休憩环境;三、我会在您进店的第一时间接待您;四、我会在维修前对机修项目进行估价;保养项目即刻给出最终价格;新增项目得到您确认后再进行;结算前，我将再次与您逐项进行核对;五、我会对维修保养的时间进行预估并积极跟进，若有延迟，我会第一时间通知您。

若您想了解维修进度，我会在 10 分钟内给您答复;六、在维修过程中，我会为您的爱车使用内饰保护6 件套、外观保护3 件套;七、提供原厂纯正配件，不以假乱真、以旧充新;八、无论您有任何疑问或需求，我都会积极给您回应，一跟到底;九、我会在您离店3 日内进行回访，确保您的爱车正常行驶;十、我会非常感谢您对我的服务质量提出意见，我会记录您的每一条投诉或抱怨，并积极解决。

7>201202 版深圳市比亚迪汽车有限公司版权所有未经深圳市比亚迪汽车有限公司书面许可不得转载或复印手册的部分或全部内容翻版必究比亚迪G6 乘用车使用手册比亚迪G6 乘用车整车参数QCJ7201EQCJ7151ET1 QCJ7151ET2产品型号名称MT MT DCT外形尺寸长×宽×高 mm (毫米) 4860×1825×1463 轴距 mm 毫米) 2745轮距 mm (毫米)1555轮胎规格 205/60R16 215/50R17接近角(满载) ?(度) 14离去角(满载) ?(度) 16前悬/后悬 mm (毫米) 1025/1090乘员数5最大爬坡度 % 35最大车速 km/h (公里/小时) 180 180发动机型号 BYD483QB BYD476ZQA型式直列四缸，水冷，双顶置凸轮轴直列四缸、涡轮增压、燃油直喷、双顶置凸轮轴DOHC排量 ml (毫升) 1991 1497发动机最大净功率 kW 100 103最低经济油耗* L/100km 8.3 7.0额定功率 (kW/rpm) 103/6000 113/5200额定扭矩 (kW/rpm) 186/ (4000-4500)240/ (1750-3500)排放水平国四国四整备质量 1440 1450最大允许总质量 1815 1825质量参数(kg) 轴空载前轴 860 875荷后轴 580 575分前轴 990 1000配满载后轴 825 825轮胎的动平衡要求车轮总成每个边打完平衡块后再测量的不平衡量应小于5g(* 实际油耗与车况、道路条件、驾驶习惯等因素有关)比亚迪G6 乘用车使用手册前言欢迎您选用比亚迪 G6 乘用车。

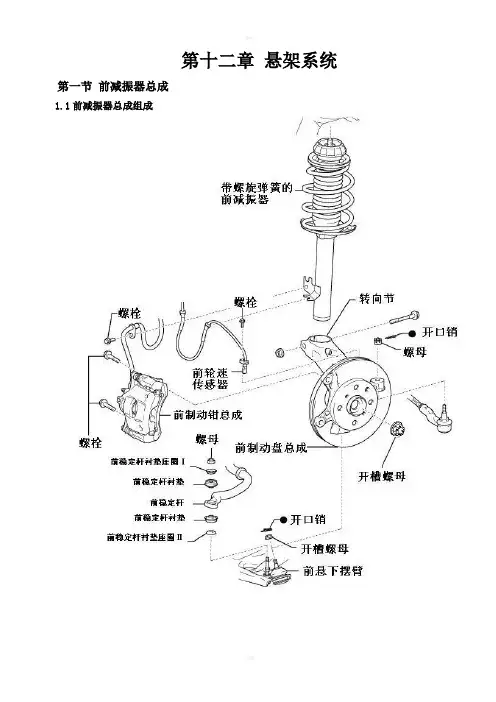

第十二章悬架系统第一节前减振器总成1.1前减振器总成组成1.2拆卸1.2.1、断开电池负极端的电线1.2.2.2拆除螺母和前雨刮主臂。

1.2.2、拆除前雨刮臂头罩1.2.2.1用有保护罩包装的螺丝起子的前端将前雨刮器臂头罩拆除。

1.2.2.3将第二臂从前雨刮电动机及链接总成的铰合处脱离。

注意：在拆除的时候不要把第二臂弄弯。

1.2.3、拆除发动机罩密封条拆除八个卡扣并移除发动机罩密封条。

1.2.4、拆除左通风盖板1.2.4.1拆除卡扣。

1.2.4.2分离九个卡扣并拆除左通风盖板。

1.2.4.3拆开软管垫圈。

1.2.5、拆除右通风盖板1.2.5.1拆除夹子。

1.2.5.2分离九个卡扣并拆除右通风盖板。

1.2.5.3拆开软管垫圈。

1.2.6、拆除前雨刮电动机及链接总成1.2.6.1拆除两个螺母。

1.2.6.2断开连接器并移除前雨刮电动机及链接总成。

1.2.7、拆除流水槽1.2.7.1移除线束夹子。

1.2.7.2移除线束扣。

1.2.7.3移除十个螺钉和流水槽。

1.2.8、拆除前轮1.2.9、拆卸下前传动轴锁紧螺母1.2.9.1使用专用工具将开口销取下。

1.2.9.2踩下制动踏板使前轮制动，拆下锁紧螺母。

1.2.10、分离前轮速传感器1.2.10.1从减振器支架上分离轮速传感器金属线。

1.2.10.2拆掉螺母并将轮速传感器从转向节上分离。

注意：将轮速传感器从转向节上分离，不要转动传感器。

1.2.11、分离前盘式制动器卡钳总成1.2.11.1拆除螺母并将制动软管从前减振器总成上分离。

1.2.11.2拆除两个螺母并将盘式制动器卡钳从转向节上分离。

注意：用线或相应装置悬挂卡钳。

1.2.12、分离转向器末端拉杆1.2.12.1拆除开口销和开槽螺母。

1.2.12.2使用专用工具，使连杆末端与转向节分离。

注意：不要破坏球头防尘罩。

1.2.13、分离前稳定杆1.2.13.1用扳手（10mm）止动螺栓拆除螺母。

1.2.13.2拆除两个支撑衬垫和两个衬垫，然后分离前稳定杆。

诊断流程按照此流程诊断故障1 把车开进维修间用户所述故障分析：向用户询问车辆状况和故障产生时的环境。

2 检查蓄电池电压标准电压值:11V~14V（a） 如果电压值低于11V，在进行NEXT之前请充电或更换蓄电池．3 车上检查组合仪表SRS故障指示灯电路自诊断：（a） 将电源档位上到ON档，进入SRS系统自检。

（b） 观察故障指示灯亮灭情况。

结果进行亮5s后熄灭 OK保持高亮不熄 NG4 用故障诊断仪诊断（a） 将故障诊断仪接到故障诊断接口（b） 按照诊断仪上的提示读出故障代码（DTC）结果进行有故障码输出 A没有故障码输出 B5 对照故障诊断码列表进入全面诊断流程对应故障点检修6 直接进入全面诊断流程7 结束故障码列表DTC 故障描述故障范围B1600-00 驾驶员正面安全气囊未连接驾驶员安全气囊回路 B160A-00 驾驶员正面安全气囊阻值为0B1610-00 副驾驶正面安全气囊未连接副驾驶安全气囊回路 B161A-00 前排乘员正面安全气囊阻值为0B1654-00 左前正面碰撞传感器未连接左前碰传感器回路 B1655-00 左前正面碰撞传感器对地短路B165D-00 右前正面碰撞传感器未连接右前碰传感器回路 B165E-00 右前正面碰撞传感器对地短路B1693-00 地线连接不良B1694-00 电源电压过低电源电路 B1695-00 电源电压过高U1330-00 收到的车速信号超出范围--------U1332-00 CAN车速故障--------电路原理图终端诊断检查SRS 系统ECU端子（板端接插件）1.拔下ECU上连接器G10、M40，测量线束端连接器各端子间电压及阻值端子编号线色端子描述测试条件正常值G10-1-车身地 R 电源信号 ON档电 10-14V G10-2-G10-13 ——左前碰传感器始终——G10-3-G10-14 ——右前碰传感器始终——G10-8-车身地 V B-CAN-L信号始终 1.5-2.5V G10-9-车身地 P B-CAN-H信号始终 2.5-3.5V G10-10-车身地——碰撞解锁信号输出————G10-11-车身地 B 接地（碰撞解锁信号地）始终小于1ΩG10-12-车身地 B 接地始终小于1ΩG10-21- G10-22 G/R 前排乘员安全气囊始终 2.0±0.4ΩG10-23- G10-24 Y/R 时钟弹簧始终 2.0±0.4Ω全面诊断流程检查前，做好以下检查前准备工作1 从蓄电池上拆下负极搭铁线，并等待至少90s2 拆下驾驶员和前排乘员安全气囊模块，存放安全气囊模块时，注意正面朝上3 断开DAB连接器、PAB连接器、安全气囊电子控制单元连接器。

宫2008.05.07铭1-全金属六角法兰面螺母 2-六角头法兰螺栓 3-全金属六角法兰面螺母 4-六角头导颈螺栓 5-螺母-紧固U 形螺栓用 6- U 形螺栓-紧固后钢板弹簧用 7-盖板-后钢板弹簧 8-后钢板弹簧总成 9-六角头导颈螺栓 10-弹簧垫圈 11-盖-平衡悬架钢板弹簧座 12-六角头导颈螺栓 13-弹簧垫圈 14-六角螺母 15-平衡悬架钢板弹簧座下盖 16-平衡悬架钢板弹簧座上盖 17-衬套-平衡悬架钢板弹簧座 18-垫圈 19-螺栓20-后上反作用杆带橡胶接头总成 21-前上反作用杆带橡胶接头总成 22-全金属六角法兰面螺母 23-螺栓 24-后下反作用杆带橡胶接头总成 25-前下反作用杆带橡胶接头总成 26-螺栓 27-弹簧垫圈 28-六角螺母 29-螺栓 30-弹簧垫圈 31-后钢板弹簧软垫 32-螺母 33-螺栓 34-连接板 35-螺栓 36-弹簧垫圈 37-垫板-后钢板弹簧座 38-后钢板弹簧支座总成 39-限位支架总成3.2 维修数据1） 规格 单位：mm名 称 型 式 片长×片宽×片厚—片数 主片 后钢板弹簧总成 纵向对称半椭圆形 1350×90×20-11 32）修标准单位：mm项 目 名义尺寸 使用标准 使用极限名义厚度的85%钢板弹簧片厚 20—3）拧紧力矩项 目 拧 紧 力 矩弹簧中心螺栓 240～320N·mU 形螺栓螺母 ★ 800～850N·m夹箍螺母 36～63N·m★ 应均匀扭紧★ 螺栓螺纹涂齿轮油，齿轮油牌号80W/90 GL-53.3 拆卸★ 拆卸前，首先拆下车轮。

★ 清除悬架装置外表面的油污3.3.1 拆卸钢板弹簧1） 拆下后桥上反作用杆与桥的连接螺栓，使后桥上反作用杆与后桥分离。

2） 拆卸后桥下反作用杆与桥连接螺栓，使后桥下反作用杆与后桥分离。

3） 拆下中桥上反作用杆与桥的连接螺栓，使中桥上反作用杆与中桥分离。

第十四章多媒体系统组件位置 (2)多媒体系统概述 (5)诊断流程 (7)故障症状表 (8)全面诊断流程 (16)拆卸安装 (52)组件位置右前高音扬声器中音扬声器左前高音扬声器多媒体主机右前门扬声器右后门扬声器左前门扬声器左后门扬声器外置功放TV模块USB&AUX口外置天线天线放大器右后高音扬声器重低音扬声器左后高音扬声器多媒体系统概述警告：DVD播放主机是通过激光束镭射实现的，放射性泄露可能造成危险，请务必按照说明操作。

本多媒体系统是结合数字影像以及多机一体的系列产品，让您的爱车变成一台小型的移动式影音剧院，不管是播放光盘影音、观看TV，还是收听AM/FM广播、使用车载电话、智能GPS导航，都尽善尽美地满足您的要求。

主要组成部件：多媒体主机中控面板车载电话多功能方向盘外置功放扬声器（两高音扬声器、两前门中低音扬声器、两后扬声器）车载电视模块玻璃印刷天线及天线馈线天线放大器GPS天线1 DVD主机概述（a）DVD机通过激光镭射扫描刻在光盘上的数字信号，并传送信号给其他媒体组件进行播放。

提示：不要拆卸主机任何组件不要向主机插入除12厘米标准光盘之外的东西（b）可用光盘DVD Video、DVD Audio、CD Digital Audio、CD-TEXT、MP3、WMA格式的光盘（c）光盘清洗提示：不要用镜头清洗液清洗，可能对DVD主机造成影响。

（1）如果灰尘在光盘表面上，请用柔软的干布如眼镜布从光盘中心沿径向向外擦拭。

提示：用手按光盘或用硬布擦拭光盘可能造成光盘表面划伤。

2 MP3/WMA 文件播放（a）可播放的MP3文件（b）可播放的WMA文件（c）文件名只有扩展名为“.mp3”“.wap”格式的文件才能够被识别并播放。

以后缀名“.mp3”“.wap”保存文件提示：如果非MP3或WMA文件以后缀名“.mp3”“.wma”保存，则会以mp3，wma文件识别并播放，可能会产生噪音甚至导致扬声器损坏。
