比亚迪S6组合仪表维修手册（可编辑）比亚迪S6组合仪表维修手册组合仪表 S6 乘用车维修手册组合仪表组件位置系统框图系统概述诊断流程故障症状表故障诊断码全面诊断流程准备工具拆卸与安装组合仪表 S6 乘用车维修手册组件位置组合仪表 S6 乘用车维修手册系统框图信息表发送节点接收节点信息传输类型 1.左前门状态2.右前门状态3.左后门状态4.右后门状态5.驾驶员安全带开关信号BCM 组合仪表 CAN6.整车状态7.行李箱信号8.智能钥匙系统警告灯信号 9.蜂鸣器控制信号10.电源档位信号1.SRS故障指示灯驱动信号 SRS 组合仪表 CAN2.PAB_SW信号组合开关组合仪表 1.尾灯开关信号 CAN 组合仪表 S6 乘用车维修手册2.近光灯开关信号3.远光灯开关信号4.前雾灯开关信号5.后雾灯开关信号CAN多功能屏 1.调光档位置信号 SRS 1.副驾安全带信号 CAN 组合仪表多媒体系统 1.驻车制动开关信号 CAN多媒体系统、ECM 1.油位信号 CAN 1.探测不到钥匙信号2.钥匙在车内信号Keyless 组合仪表 CAN 3.钥匙在读卡器区域信号 4.钥匙电池电量信号 1.发动机故障 MIL相关故障信号2.冷却液温度错误信号3.车速信号错误信号4.发动机转速错误信号5.EBD故障信号6.ABS故障信号7.发动机转速信号CAN网关组合仪表8.车速信号9.发动机状态信号10.冷却液温度信号 11.Service报警灯12.档位信号13.瞬时燃油量信号 14.燃油消耗总量信号发电系统组合仪表 1.充电系统灯硬线1.左转向信号指示灯灯光系统组合仪表硬线2.右转向信号指示灯组合仪表室内灯系统 1.背光驱动信号硬线组合仪表 S6 乘用车维修手册系统概述本组合仪表是一种液晶式组合仪表,位于驾驶员正前方、转向管柱的上部。

包括安装件和电气连接等部分。

所有组合仪表的电路组成单一线束,用接插件在组合仪表壳体背面连接。

系统框图系统概述照明系统为汽车夜间行驶提供照明，车外照明灯具主要有前照灯、倒车灯、牌照灯、雾灯等，车内照明灯具主要有仪表灯、室内灯、行李箱灯、门灯、各开关背光灯等。

各种灯具装在各自所需照明的位置，并配以各自的控制开关和线路及熔断器等，组成照明系统。

照明系统同时带有信号提示功能，产生光信号，向其它车辆的司机和行人发出警告，以引起注意，确保车辆行驶的安全，包括转向信号、制动信号、危险警告信号及示廓信号、倒车信号等诊断流程1 把车开进维修间用户所述故障分析：向用户询问车辆状况和故障产生时的环境。

2 检查蓄电池电压标准电压值：11~14V如果电压值低于11V，在进行NEXT之前请充电或更换蓄电池。

3 参考故障症状表结果进行故障不在故障症状表中A故障在故障症状表中 B4 全面分析与诊断车上检查；检查MCU端子。

7 结束故障症状表前照灯系统故障症状可能导致故障发生的部位前照灯都不亮 1.保险2.前大灯继电器3.组合开关4.后雾灯开关5.BCM6.线束近光灯不亮（一边） 7.灯泡8.保险9.线束近光灯不亮（两边都不亮） 1.组合开关2.保险3.灯泡4.线束远光灯不亮（一边） 1.灯泡2.保险3.线束远光灯不亮（两边都不亮） 1.组合开关2.保险3.灯泡4.线束前灯灯光昏暗（亮度不够） 1.近光灯灯泡2.远光灯灯泡3.蓄电池电压4.线束前雾灯系统故障症状 可能导致故障发生的部位组合开关处于小灯或近光灯位置时，打前雾灯开关时前雾灯不亮（一个） 1.灯泡2.线束组合开关处于小灯或近光灯位置时，打前雾灯开关时前雾灯不亮（两个都不亮） 1.保险2.组合开关3.前雾灯继电器4.灯泡5.线束后雾灯系统故障症状 可能导致故障发生的部位 组合开关处于小灯档且前雾灯打开或组合开关处于大灯档位置时，打后雾灯开关时后雾灯不亮（一个） 1.灯泡2.线束组合开关处于小灯档且前雾灯打开或组合开关处于大灯档位置时，打后雾灯开关时后雾灯不亮（两个都不亮） 1.保险2.组合开关3.后雾灯开关4.灯泡5.线束转向和危险报警系统故障症状 可能导致故障发生的部位转向灯不工作（一个或几个）1.转向灯2.线束转向灯全不工作 1.保险2.闪光继电器3.组合开关4.转向灯5.线束按下危险报警开关时转向灯不工作（转向时正常） 1.危险报警开关2.闪光继电器3.线束一侧转向灯全不亮 1.组合开关（对应转向开关）2.闪光继电器3.转向灯4.线束制动灯系统故障症状 可能导致故障发生的部位只有一个或两个制动灯不亮 1.制动灯2.线束制动灯不亮（高位和左右制动灯都不亮） 1.保险2.制动灯开关3.制动灯4.线束位置灯和牌照灯系统故障症状 可能导致故障发生的部位只有一个或几个位置灯或牌照灯不亮 1．位置灯 2．线束位置灯和牌照灯都不亮 1.保险2.小灯继电器3.组合开关4.BCM5.位置灯6.线束倒车灯系统故障症状 可能导致故障发生的部位倒档时倒车灯不亮（一个） 1.灯泡2.线束两边倒车灯都不亮 1.倒车灯开关2.灯泡3.线束室内灯系统故障症状 可能导致故障发生的部位室内灯都不亮 1.保险2.线束门内板灯或行李箱灯不亮 1.门内板灯/行李箱灯2.门灯开关/行李箱灯开关3.线束前后室内灯不亮 1.室内灯总成2.线束背光灯不亮故障症状 可能导致故障发生的部位警告灯开关背光不亮 1.告警开关2.线束点烟器背光不亮 1.点烟器2.线束方向盘背光不亮 1.方向盘开关2.线束大灯调节功能大灯调节开关不起作用 1.大灯调节开关2.大灯调节电机3.线束。

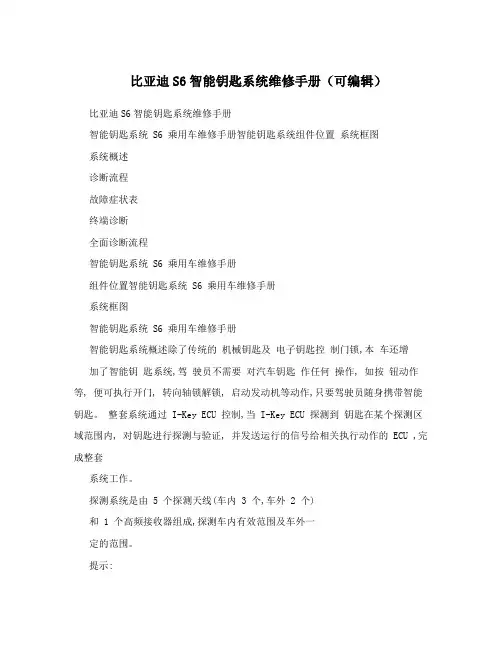

比亚迪S6智能钥匙系统维修手册（可编辑）比亚迪S6智能钥匙系统维修手册智能钥匙系统 S6 乘用车维修手册智能钥匙系统组件位置系统框图系统概述诊断流程故障症状表终端诊断全面诊断流程智能钥匙系统 S6 乘用车维修手册组件位置智能钥匙系统 S6 乘用车维修手册系统框图智能钥匙系统 S6 乘用车维修手册智能钥匙系统概述除了传统的机械钥匙及电子钥匙控制门锁,本车还增加了智能钥匙系统,驾驶员不需要对汽车钥匙作任何操作, 如按钮动作等, 便可执行开门, 转向轴锁解锁, 启动发动机等动作,只要驾驶员随身携带智能钥匙。

整套系统通过 I-Key ECU 控制,当 I-Key ECU 探测到钥匙在某个探测区域范围内, 对钥匙进行探测与验证, 并发送运行的信号给相关执行动作的 ECU ,完成整套系统工作。

探测系统是由 5 个探测天线(车内 3 个,车外 2 个)和 1 个高频接收器组成,探测车内有效范围及车外一定的范围。

提示:不要将钥匙放在高温区域。

不要用硬物击打或摔钥匙。

将钥匙远离磁场区。

当门上锁并进入防盗状态后如果不使用车,将钥匙远离车辆, 因为车辆自动寻卡通讯会消耗蓄电池的电量。

智能钥匙系统 S6 乘用车维修手册注意:以下情况下,智能钥匙系统可能失效钥匙蓄电池电量不足。

检测系统附近有很强的磁场或电场如 TV 信号塔等。

钥匙被金属物体屏蔽。

钥匙与手机放在一起。

附近另外一辆车同时也在进行智能钥匙系统工作。

钥匙即使在探测范围内, 但不能寻到钥匙, 将钥匙靠近磁卡天线位置。

智能钥匙系统 S6 乘用车维修手册诊断流程提示: 第 4 步用诊断仪分析1 把车开进维修间NEXT2 检查蓄电池电压正常电压值:11V~14V如果电压值低于 11V ,在进行下一步之前请充电或更换蓄电池.NEXT3 参考故障诊断表结果跳到结果在症状诊断表中 A 结果不在诊断表中 BA 跳到第 5 步B4 全面分析系统NEXT5 调整,维修或更换NEXT6 确认测试NEXT7 结束智能钥匙系统 S6 乘用车维修手册故障症状表故障症状可能发生部位 1 高频接收器2 I-Key ECU 电子钥匙及卡式钥匙不能进行开锁解锁动作3 BCM4 线束1 I-Key ECU仅微动开关不能开锁解锁动2 车外探测天线及微动开关总成作4 线束1 钥匙2 启动按钮2 I-Key ECU无法上电3 转向轴锁4 BCM5 线束故障诊断码:DTC 含义故障范围B2270-00 智能钥匙系统控制器故障 I-Key 系统控制器 B2271-00 钥匙高频接收器故障高频接收器,线束,I-Key 系统控制器 B2272-00 左前门把手探测天线通讯故障左前门把手探测天线、线束、I-Key系统控制器B2273-00 左前门把手微动开关常闭故障微动开关,线束,I-Key 系统控制器B2274-00 右前门把手探测天线通讯故障右前门把手探测天线、线束、I-Key ECUB2275-00 右前门把手微动开关常闭故障微动开关 B2277-00 车内探测天线通讯故障探测天线、线束、I-Key ECUB2278-00 钥匙 ID 不匹配钥匙、I-Key 系统控制器 B2279-00启动按钮故障启动按钮、线束B227B-00 转向轴锁密码不匹配转向轴锁、系统控制器智能钥匙系统 S6 乘用车维修手册终端诊断1检查 I-Key ECU(a )拔下 I-Key ECU K36 ,K35 连接器。

诊断流程按照此流程诊断故障1 把车开进维修间用户所述故障分析：向用户询问车辆状况和故障产生时的环境。

2 检查蓄电池电压标准电压值:11V~14V（a） 如果电压值低于11V，在进行NEXT之前请充电或更换蓄电池．3 车上检查组合仪表SRS故障指示灯电路自诊断：（a） 将电源档位上到ON档，进入SRS系统自检。

（b） 观察故障指示灯亮灭情况。

结果进行亮5s后熄灭 OK保持高亮不熄 NG4 用故障诊断仪诊断（a） 将故障诊断仪接到故障诊断接口（b） 按照诊断仪上的提示读出故障代码（DTC）结果进行有故障码输出 A没有故障码输出 B5 对照故障诊断码列表进入全面诊断流程对应故障点检修6 直接进入全面诊断流程7 结束故障码列表DTC 故障描述故障范围B1600-00 驾驶员正面安全气囊未连接驾驶员安全气囊回路 B160A-00 驾驶员正面安全气囊阻值为0B1610-00 副驾驶正面安全气囊未连接副驾驶安全气囊回路 B161A-00 前排乘员正面安全气囊阻值为0B1654-00 左前正面碰撞传感器未连接左前碰传感器回路 B1655-00 左前正面碰撞传感器对地短路B165D-00 右前正面碰撞传感器未连接右前碰传感器回路 B165E-00 右前正面碰撞传感器对地短路B1693-00 地线连接不良B1694-00 电源电压过低电源电路 B1695-00 电源电压过高U1330-00 收到的车速信号超出范围--------U1332-00 CAN车速故障--------电路原理图终端诊断检查SRS 系统ECU端子（板端接插件）1.拔下ECU上连接器G10、M40，测量线束端连接器各端子间电压及阻值端子编号线色端子描述测试条件正常值G10-1-车身地 R 电源信号 ON档电 10-14V G10-2-G10-13 ——左前碰传感器始终——G10-3-G10-14 ——右前碰传感器始终——G10-8-车身地 V B-CAN-L信号始终 1.5-2.5V G10-9-车身地 P B-CAN-H信号始终 2.5-3.5V G10-10-车身地——碰撞解锁信号输出————G10-11-车身地 B 接地（碰撞解锁信号地）始终小于1ΩG10-12-车身地 B 接地始终小于1ΩG10-21- G10-22 G/R 前排乘员安全气囊始终 2.0±0.4ΩG10-23- G10-24 Y/R 时钟弹簧始终 2.0±0.4Ω全面诊断流程检查前，做好以下检查前准备工作1 从蓄电池上拆下负极搭铁线，并等待至少90s2 拆下驾驶员和前排乘员安全气囊模块，存放安全气囊模块时，注意正面朝上3 断开DAB连接器、PAB连接器、安全气囊电子控制单元连接器。

比亚迪S6多媒体系统维修手册多媒体系统 S6 乘用车维修手册多媒体系统组件位置系统框图系统概述诊断流程故障症状表ECU端子全面诊断流程多媒体系统 S6 乘用车维修手册组件位置多媒体系统 S6 乘用车维修手册多媒体系统 S6 乘用车维修手册多媒体系统 S6 乘用车维修手册系统框图多媒体系统 S6 乘用车维修手册多媒体系统概述警告:DVD 播放主机是通过激光束镭射实现的, 放射性泄露可能造成危险,请务必按照说明操作。

本多媒体系统是结合数字影像以及多机一体的系列产品,让您的爱车变成一台小型的移动式影音剧院,不管是播放光盘影音、观看 TV,还是收听 AM/FM广播、智能 GPS 导航,都尽善尽美地满足您的要求。

主要组成部件:多媒体主机(DVD,收音机,TV)中控面板多功能方向盘外置功放扬声器(两高音扬声器、两前门扬声器、两后门扬声器)外置天线GPS 天线1 DVD主机概述(a)DVD 机通过激光镭射扫描刻在光盘上的数字信号,并传送信号给其他媒体组件进行播放。

提示:不要拆卸主机任何组件不要向主机插入除 12厘米标准光盘之外的东西(b)可用光盘 DVD、VCD、MP3、CD、WMA 格式的光盘(c)光盘清洗提示:不要用镜头清洗液清洗,可能对 DVD主机造成影响。

(1)如果灰尘在光盘表面上,请用柔软的干布如眼镜布从光盘中心沿径向向外擦拭。

提示:用手按光盘或用硬布擦拭光盘可能造成光盘表面划伤。

2 MP3/WMA 文件播放(a)可播放的 MP3、WMA格式的文件(c)文件名只有扩展名为“.mp3”“.wma”格式的文件才能够被识别并播放。

以后缀名“.mp3”“.wma”保存文件多媒体系统 S6 乘用车维修手册3 收音机描述(a)收音频段收音机波段:AM:522KHz~1620KHzFM:87.5MHz~108.0MHz(b)FM 与 AM 的广播范围有很大不同,有时 AM 能够很清楚的收到,但 FM(立体声)不能收到,FM(立体声)服务区很小,并且更易于受到静电或其它类型的干扰(如,噪音)。

空调系统组件位置系统框图系统概述诊断流程故障症状表终端诊断全面诊断流程准备工具拆卸安装组件位置系统框图系统概述本车空调系统为双蒸温度分区独立控制全自动恒温空调，应用于中高档轿车。

系统主要由压缩机、冷凝器、膨胀阀、蒸发器、管路、暖风芯体、鼓风机、风道等零部件组成，具有制冷、采暖、除霜除雾、通风换气四种功能。

系统利用发动机冷却水余热采暖，利用蒸汽压缩式制冷循环制冷，制冷剂为R134a，控制方式为温度可独立分区的自动控制。

空调箱体上的空气循环风门、冷暖混合风门、送风模式风门及独立分区风门均由电机驱动，鼓风机风速七档可调，送风方向五种可选，新风进气方式有内循环和外循环二种。

制冷系统原理：由空调驱动器驱动的一体化压缩机将气态的制冷剂从蒸发器中抽出，并将其压入冷凝器。

高压气态制冷剂经冷凝器时液化而进行热交换（释放热量），热量被车外的空气带走。

高压液态的制冷剂经膨胀阀的节流作用而降压，低压液态制冷剂在蒸发器中气化而进行热交换（吸收热量），蒸发器附近被冷却了的空气通过鼓风机吹入车厢。

气态的制冷剂又被压缩机抽走，泵入冷凝器，如此使制冷剂进行封闭的循环流动，不断地将车厢内的热量排到车外，使车厢内的气温降至适宜的温度。

供暖系统原理：供暖系统采用水暖式供热，其热源是发动机的冷却液。

供暖系统主要由热交换器、冷却液管路及鼓风机、导风管、下风道及控制机构等组成。

供暖暖风机组的壳体与蒸发器壳体制成一体，鼓风机和风道等与制冷系统共用。

发动机工作时，被发动机气缸燃烧高温加热的冷却液在发动机冷却系统水泵的作用下，经进水管进入热交换器，通过鼓风机吹出的空气将冷却液散发出的热量送到车厢内或风窗玻璃，用以提高车厢内温度和除霜。

在热交换器中进行了散热过程的冷却液经回水管被水泵抽回，如此循环，实现暖风供热。

维修空调系统时的注意事项：z保养空调系统必须由专业技术人员进行。

z维修前应使工作区通风，请勿在封闭的空间或接近明火的地方操作制冷剂。

维修前应戴好眼罩，保持至维修完毕。

空调系统组件位置系统框图系统概述诊断流程故障症状表终端诊断全面诊断流程准备工具拆卸安装组件位置系统框图系统概述本车空调系统为双蒸温度分区独立控制全自动恒温空调，应用于中高档轿车。

系统主要由压缩机、冷凝器、膨胀阀、蒸发器、管路、暖风芯体、鼓风机、风道等零部件组成，具有制冷、采暖、除霜除雾、通风换气四种功能。

系统利用发动机冷却水余热采暖，利用蒸汽压缩式制冷循环制冷，制冷剂为R134a，控制方式为温度可独立分区的自动控制。

空调箱体上的空气循环风门、冷暖混合风门、送风模式风门及独立分区风门均由电机驱动，鼓风机风速七档可调，送风方向五种可选，新风进气方式有内循环和外循环二种。

制冷系统原理：由空调驱动器驱动的一体化压缩机将气态的制冷剂从蒸发器中抽出，并将其压入冷凝器。

高压气态制冷剂经冷凝器时液化而进行热交换（释放热量），热量被车外的空气带走。

高压液态的制冷剂经膨胀阀的节流作用而降压，低压液态制冷剂在蒸发器中气化而进行热交换（吸收热量），蒸发器附近被冷却了的空气通过鼓风机吹入车厢。

气态的制冷剂又被压缩机抽走，泵入冷凝器，如此使制冷剂进行封闭的循环流动，不断地将车厢内的热量排到车外，使车厢内的气温降至适宜的温度。

供暖系统原理：供暖系统采用水暖式供热，其热源是发动机的冷却液。

供暖系统主要由热交换器、冷却液管路及鼓风机、导风管、下风道及控制机构等组成。

供暖暖风机组的壳体与蒸发器壳体制成一体，鼓风机和风道等与制冷系统共用。

发动机工作时，被发动机气缸燃烧高温加热的冷却液在发动机冷却系统水泵的作用下，经进水管进入热交换器，通过鼓风机吹出的空气将冷却液散发出的热量送到车厢内或风窗玻璃，用以提高车厢内温度和除霜。

在热交换器中进行了散热过程的冷却液经回水管被水泵抽回，如此循环，实现暖风供热。

维修空调系统时的注意事项：z保养空调系统必须由专业技术人员进行。

z维修前应使工作区通风，请勿在封闭的空间或接近明火的地方操作制冷剂。

维修前应戴好眼罩，保持至维修完毕。
